Tipo de produto	Martelo perfurador sem fio
Marca	Bosch
Modelo	GBH 18V-34 CF Professional
Tensão nominal	18 V
Potência nominal absorvida	750 W
Frequência de impacto	0–2900 min⁻¹
Força de impacto (EPTA)	5,8 J
Rotação nominal (direita/esquerda)	0–500 tr/min
Porta-ferramenta	SDS-plus
Diâmetro máximo de perfuração (betão)	32 mm
Diâmetro máximo de perfuração (aço)	13 mm
Diâmetro máximo de perfuração (madeira)	40 mm
Peso (segundo EPTA)	5,2–6,3 kg
Comprimento	430 mm
Altura	250 mm
Temperatura de carga recomendada	0 a +35 °C
Temperatura de uso e armazenamento	−20 a +50 °C
Baterias compatíveis	GBA 18V..., ProCORE18V...
Carregadores recomendados	GAL 18..., GAX 18V..., GAL 36...
Transmissão de dados	Bluetooth 4.2 (Low Energy)
Nível de pressão sonora	89 dB(A)
Nível de potência sonora	100 dB(A)
Vibrações (perfuração em betão)	11 m/s² (K=1,5 m/s²)
Tela de controle	Sim (exibição de status, seleção de modo de trabalho)
Modos de trabalho	Auto, Soft, Favorito
Funções de segurança	Parada rápida (Kickback Control), desacoplamento de segurança
Dispositivo de amortecimento de vibrações	Sim (Vibration Control)
Iluminação LED	Sim
Punho adicional	Sim, ajustável
Limitador de profundidade	Sim, ajustável

Perguntas frequentes - GBH 18V34 CF Professional BOSCH

Que tipos de baterias posso usar com o GBH 18V-34 CF ?

Use exclusivamente baterias de íon de lítio Bosch originais da série GBA 18V ou ProCORE18V. Para desempenho máximo, a Bosch recomenda baterias ProCORE18V ≥ 5,5 Ah.

Como mudar a posição do cinzel ?

Insira o cinzel, coloque o seletor combinado (7) na posição Vario‑Lock, gire o cinzel para a posição desejada e, em seguida, coloque o seletor na posição Cinzelamento para travá-lo.

Como instalar o módulo Bluetooth® Low Energy GCY 42 ?

Remova a tampa (13) localizada na ferramenta, insira o módulo Bluetooth® GCY 42 com sua bateria de botão e feche a tampa. Consulte o manual do módulo para mais detalhes.

Como ajustar a profundidade de perfuração ?

Pressione o botão de ajuste (15), insira o limitador de profundidade (17) no punho adicional (16) com o estriamento voltado para baixo e ajuste o limitador até que a distância entre a ponta da broca e a ponta do limitador corresponda à profundidade desejada.

O que faz a função Kickback Control ?

O Kickback Control (parada rápida) detecta um movimento brusco de rotação da ferramenta em torno do eixo da broca e a para imediatamente. O display (24) acende e o LED pisca. Solte e pressione novamente o interruptor para retomar o trabalho.

Como limpar e manter o martelo perfurador ?

Antes de qualquer intervenção, remova a bateria. Limpe regularmente as aberturas de ventilação com um pincel seco. Após cada uso, limpe o porta-ferramenta (3). Substitua imediatamente a tampa antipoeira (4) se estiver danificada.

Posso usar brocas padrão (haste cilíndrica) ?

Sim, para perfurar sem percussão em madeira, metal, cerâmica ou plásticos, use o mandril intercambiável de aperto rápido (1) com parada de impacto integrada. Nunca use brocas não SDS-plus no modo de percussão.

Quais são as condições de transporte das baterias de íon de lítio ?

As baterias de íon de lítio são classificadas como mercadorias perigosas. Para transporte rodoviário, nenhuma medida especial é necessária. Para transporte por terceiros (aéreo, frete), respeite as regulamentações vigentes: embale a bateria de modo a evitar qualquer movimento e proteja os contatos.

Como selecionar um modo de trabalho na tela de controle ?

Pressione várias vezes o botão (26) até que o modo desejado (Auto, Soft ou Favorito) acenda na tela (25). No modo Favorito, você pode personalizar as configurações através do aplicativo dedicado para smartphone.

O que fazer em caso de travamento da ferramenta ?

Se o acessório travar, o desacoplamento de segurança interrompe o acionamento do eixo. Desligue imediatamente a ferramenta e, em seguida, libere a ferramenta de trabalho. Não reinicie até que a ferramenta esteja livre, pois isso pode causar uma reação violenta.

MANUAL DE UTILIZADOR GBH 18V34 CF Professional BOSCH

pt Manual de instruções original

zh Manual de instruções original

zh Instruções originais de uso:

th wukanrannnna

1111

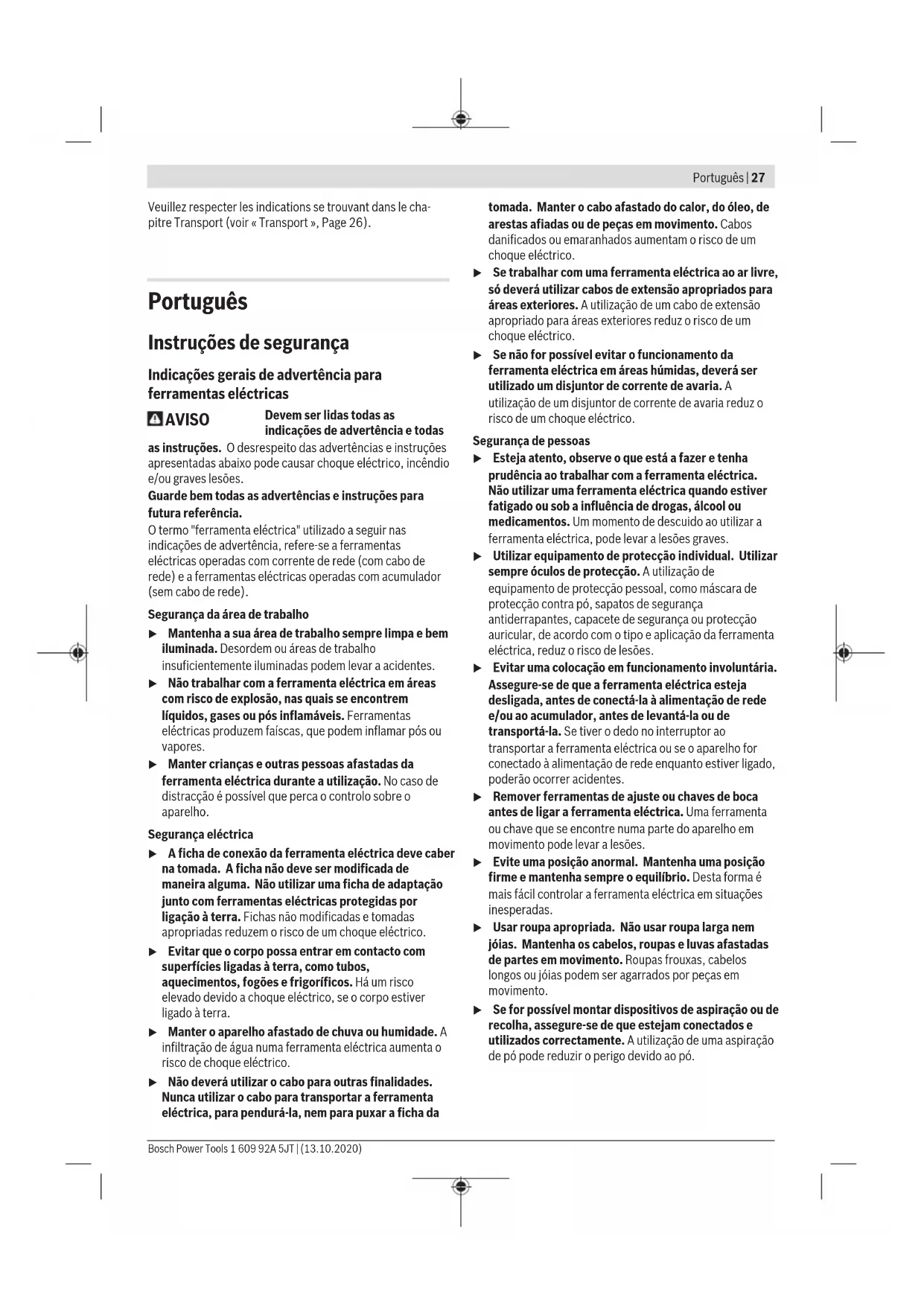

Instruções de segurança

Indicações gerais de advertência para ferramentas elétricas

AVISO

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

as instruções. O desrespeito das advertências e instruções aparecidas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar poeiras ou vapores. - Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de dificuldade, é possível que perca o controle sobre o aparelho.

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico. Evite que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra. - Mantenha o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não utilize o cabo para outras finalidades. Nunca utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico. Evitar que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra. - Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não deverá utilizar o cabo para outras finalidades. Nunca utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da

tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de choque elétrico.

Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de choque elétrico. Se não for possível evitar a utilização da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção individual. Utilize sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. - Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anómala. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. - Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e realizados corretamente. A utilização de uma aspiração de pó reduz o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças e não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
• Trate a ferramenta elétrica com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.
• Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não sejam as aplicações previstas pode levar a situações perigosas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregue acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. Utilize ferramentas elétricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. - Mantenha o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam fazer um curto-circuito dos contatos. Um curto-circuito entre os contatos do acumulador pode ter como consequência queimaduras ou fogo.

No caso de aplicação incorreta pode sair líquido do acumulador. Evite o contato. No caso de um contato acidental, deve-se enxaguar com água. Se o líquido entrar em contato com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para martelos

Use protetores auditivos. A exposição ao ruído pode provocar a perda da audição. Use o(s) punho(s) auxiliar(es), caso seja(m) fornecido(s) com a ferramenta. A perda de controle pode resultar em ferimentos pessoais. Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o acessório de corte possa entrar em contato com cabos escondidos. Se o acessório de corte entrar em contato com um fio "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico. Utilizar detetores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provocará danos materiais. Espere que a ferramenta elétrica pare completamente antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Em caso de danos e de utilização incorreta da bateria, pode escapar vapor. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de queixas. É possível que os vapores irritem as vias respiratórias. Não abrir o acumulador. Há risco de um curto-circuito. Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem fazer um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer. Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.

Proteger a bateria contra calor, p. ex., contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.

• Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos. Cuidado! A utilização da ferramenta elétrica com Bluetooth® pode dar origem a avarias noutros aparelhos e instalações, aviões e dispositivos médicos (p. ex., pacemakers, aparelhos auditivos). Do mesmo modo, não é possível excluir totalmente danos para pessoas e animais que se encontrem nas proximidades imediatas. Não utilize a ferramenta elétrica com Bluetooth na proximidade de dispositivos médicos, postos de abastecimento de combustível, instalações químicas, áreas com perigo de explosão e zonas de demolição. Não utilize a ferramenta elétrica com Bluetooth em aviões. Evite a operação prolongada em contato direto com o corpo.

A marca nominativa Bluetooth® e o símbolo (logótipo) são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca nominativa/deste símbolo por parte da Robert Bosch Power Tools GmbH possui a devida autorização.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte dianteira do manual de instruções.

Utilização adequada

A ferramenta elétrica é destinada para furar com martelo em betão, alvenaria e pedras, assim como para trabalhos de cinzelagem de dificuldade baixa e média. As ferramentas elétricas com bloqueio da função de percussão ou bucha para broca de encabadouro cilíndrico também são apropriadas para furar sem impacto em madeira, metal, cerâmica e plástico.

Os dados e as definições da ferramenta elétrica podem ser transmitidos entre ferramenta elétrica e o aparelho terminal móvel através do Bluetooth® Low Energy Module GCY 42 via tecnologia de radiotransmissão Bluetooth*.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Mandril de substituição de aperto rápido com bloqueio de percussão integrado

(2) Mandril de substituição SDS-plus (3) Encabadouro SDS-plus (4) Capa de proteção contra pó (5) Bucha de travamento (6) Anel de travamento do mandril de substituição (7) Interruptor combinado para modos de operação e rotação à direita/esquerda (8) Amortecimento das vibrações (9) Tecla de fixação para o interruptor de ligar/desligar (10) Punho (superfície do punho isolada) (11) Interruptor de ligar/desligar (12) Bateria (13) Cobertura Bluetooth* Low Energy Module GCY 42 (14) Luz de trabalho (15) Tecla para ajuste do batente de profundidade (16) Punho adicional (superfície do punho isolada) (17) Batente de profundidade (18) Tecla de desbloqueio da bateria (19) Interface de utilizador (20) Fixação do mandril de brocas (21) Bucha dianteira do mandril de substituição de aperto rápido (22) Anel de fixação do mandril de substituição de aperto rápido (23) Indicador do nível de energia da bateria (interface de utilizador) (24) Indicação do desligamento rápido (Kickback Control) (interface de utilizador) (25) Indicação dos trabalhos em curso (interface de utilizador) (26) Tecla para seleção do modo de trabalho (interface de utilizador) (27) Indicação de estado da ferramenta elétrica (interface de utilizador) (28) Indicação Smartphone (interface de utilizador) (29) Indicação temperatura (interface de utilizador)

A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Dados Técnicos

Martelo perforador sem fio GBH 18V-34 CF
Número de produits	3611 J140..
Tensão nominal V=18
Potência nominal observada W 750
N.° de impactosA)	i.p.m. 0-2900
Intensidade de impactoindividual conforme EPTA-Procedure 05:2016	J 5,8

30 | Português

Martelo perfurador sem fio GBH 18V-34 CF

Número de rotações nominal
- Rotação à direita r.p.m. 0-500
- Rotação à esquerda r.p.m. 0-500
Encabadouro SDS-plus
Diâmetro da gola do veio mm 74
Diâmetro max. de perfuração:
- Betão mm 32
- Alvenaria (com broca de coroa oca)	mm 40-82
- Aço mm 13
- Madeira mm 40
Peso conforme EPTA-Procedure 01:2014A	kg 5,2-6,3
Comprimento mm 430
Altura mm 250
Temperatura ambienterecomendada durante ocarregamento	°C 0 ... +35
Temperatura ambienteadissimível emfunção(B) e durante oarmazenamento	°C -20 ... +50
Baterias compatíveis	GBA 18V...ProCORE18V...
Baterias recomendadas parapotência Tmaxima	ProCORE18V...≥ 5,5 Ah
Carregadores recomendados	GAL 18...GAX 18V...GAL 36...

Transmissão de dados

Bluetooth*		Bluetooth*4.2 (Low Energy)C
Distência do sinal	s	8
Alcance máximo do sinalD)	m	30

A) dependendo da bateria utilizada; B) potência limitada com temperaturas <0°C; C) Os aparelhos terminais móveis têm de ser compatíveis com os aparelhos Low Energy Bluetooth (versão 4.2) e suportar o Generic Access Profile (GAP). D) O raio de ação pode variar substancialmente em função das condições externas, incluindo do aparelho recetor utilizado. Dentro de recintos fechados e através de barreiras metálicas (p. ex. paredes, prateleiras, malas, etc.) o raio de ação do Bluetooth pode ser claramente menor.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 60745-2-6.

O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 89 dB(A); nível de potência sonora 100 dB(A). Incerteza K = 3 dB.

Utilizar proteção auditiva!

Valores totais de vibração a_h (somados vetores das três direções) e incerteza K determinada segundo EN 60745-2-6:

Furar com martelo em betão: a_h = 11m / s² K = 1,5m / s² Cinzelar: a_h = 11m / s² K = 2,8m / s² Furar metal: a_h = 2,5m / s² K = 1,5m / s²

O nível de vibrações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da energia de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isso pode aumentar consideravelmente a carga de vibrações durante o período completo do trabalho.

Para uma avaliação exata da energia de vibrações, também deveriam ser considerados os períodos nos quais a ferramenta está desligada ou funciona, mas não está sendo utilizada normalmente. Isto pode reduzir consideravelmente a energia de vibrações durante o período completo do trabalho.

Além disso, também deveriam ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Montagem

• Prima a tecla de fixação para fixar o interruptor de ligar/desligar antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de acessório, etc.), assim como para transporte e armazenamento. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Colocar o Bluetooth® Low Energy Module GCY 42

Para informações acerca do Bluetooth® Low Energy Module GCY 42 leia as respetivas instruções de utilização.

Carregar a bateria

Utilize apenas os carregadores listados nos dados

técnicos. Só estes carregadores são apropriados para as baterias de lítio realizadas para a sua ferramenta elétrica.

Nota: A bateria é fornecida parcialmente carregada. Para assegurar a capacidade total da bateria, a bateria deverá ser carregada completamente no carregador antes da primeira utilização.

A bateria de lítio pode ser carregada a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica a bateria.

O acumulador de iões de lítio está protegido contra descarga completa pelo sistema "Electronic Cell Protection (ECP)". A

ferramenta elétrica é desligada através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.

• Não continue a premir o interruptor de ligar/desligar antes do desligamento automático da ferramenta elétrica. A bateria pode ser danificada.

Observe as indicações sobre a eliminação de forma ecológica.

Retirar a bateria

A bateria (12) possui dois níveis de travamento, que devem evitar que a bateria caia, caso a tecla de desbloqueio da bateria (18) seja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantida em posição por uma mola.

• Para retirar a bateria (12) prima a tecla de desbloqueio (18) e puxe a bateria para a retirar da ferramenta elétrica. Não empregar força.

Indicador do nível de energia da bateria

Os LEDs verdes do indicador do nível de carga da bateria indicam o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.

Prima a tecla para o indicador do nível de energia da bateria ou para visualizar o nível de energia. Isto também é possível com a bateria removida.

Se, depois de premir a tecla para o indicador do nível de carga da bateria, não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.

Nota: O nível de carga da bateria é indicado na interface do utilizador (19) Indicadores de estado.

Tipo de bateria GBA 18V...

LEDs Capacidade

Luz permanente 3× verde 60-100%

Luz permanente 2× verde 30-60%

Luz permanente 1× verde 5-30%

Luz intermitente 1× verde 0-5%

Tipo de bateria ProCORE18V...

LEDs Capacidade

Luz permanente 5× verde 80-100%

Luz permanente 4× verde 60-80%

Luz permanente 3× verde 40-60%

Luz permanente 2× verde 20-40%

Luz permanente 1x verde 5 - 20%

Luz intermitente 1x verde 0 - 5%

Punho adicional

Utilize a ferramenta elétrica apenas com o punho adicional (16).

Virar o punho adicional (ver figura A)

Pode virar o punho adicional (16) à sua vontade, para obter uma posição de trabalho segura e sem fadiga.

• Rode a peça do punho do punho adicional (16) para a esquerda e vire o punho adicional (16) para a posição desejada. A seguir, volte a apertar a peça de punho inferior do punho adicional (16) para a direita.

Observe que a cinta de aperto do punho adicional esteja na ranhura prevista para tal, que se encontra na carcaça da ferramenta.

Ajustar a profundidade de perfuração (ver figura B)

Com o batente de profundidade (17) é possível definir a profundidade de perfuração desejada X.

• Prima a tecla para o ajuste do batente de profundidade (15) e coloque o batente de profundidade no punho adicional (16). As estrias no batente de profundidade (17) têm de ficar viradas para baixo.
• Empurre a ponta de aparafusar SDS-plus até ao batente no encabadouro SDS-plus (3). Caso contrário, a mobilidade do acessório SDS-plus pode fazer um ajuste errado da profundidade de perfuração.
• Puxe o batente de profundidade para fora até a distância entre a ponta da broca e a ponta do batente de profundidade corresponder à profundidade de perfuração X desejada.

Selecionar bucha de ferramentas

Para furar com martelo e para cinzelar, são necessárias ferramentas SDS-plus, que são encaixadas na bucha SDS-plus.

Para furar sem impacto em madeira, metal, cerâmica e plástico, assim como para aparafusar, são utilizadas ferramentas sem SDS-plus (p. ex. brocas com encabadouro cilíndrico). Para estas ferramentas necessita do mandril de substituição de aperto rápido (1) com bloqueio de percussão integrado.

Nota: Apenas com o mandril de substituição de aperto rápido (1) com bloqueio de percussão integrado se garante que as ferramentas utilizadas não são danificadas.

Retirar/colocar o mandril de substituição

Retirar o mandril de substituição (ver figura C)

• Puxe o anel de travamento do mandril de substituição (6) para trás, segure-o nessa posição e puxe o mandril de substituição SDS-plus (2) ou o mandril de substituição de aperto rápido (1) para a frente.
• Após ser retirado, o mandril de substituição deve ser protegido contra sujidade.

Introduzir o mandril de substituição (ver figura D)

- Limpe o mandril de substituição antes de o colocar e lubrifique ligeiramente a haste de encaixe. - Agarre o mandril de substituição SDS-plus (2) ou o mandril de substituição de aperto rápido (1) com a mão toda. Introduza o mandril de substituição rodando-o no encaixe da bucha (20), até se ouvir claramente um som de encaixe. - O mandril de substituição trava automaticamente. Puxe o mandril de substituição para controlar o travamento.

Troca de ferramenta

A capa de proteção contra pó evita consideravelmente que penetre pó para perfuração no encabadouro durante o funcionamento. Ao introduzir a ferramenta, certifique-se de que a capa de proteção contra pó (4) não é danificada.

Uma capa de proteção contra pó danificada deve ser substituída imediatamente. Recomendamos que o faça no Serviço de Assistência Técnica.

Troca de ferramenta (SDS-plus)

Introduzir ponta de aparafusar SDS-plus (ver figura E)

Com o mandril de substituição SDS-plus é possível trocar fácil e confortavelmente as ferramentas de trabalho, sem ter que utilizar outras ferramentas.

• Introduza o mandril de substituição SDS-plus (2). - Limpe a haste de encaixe da ferramenta de trabalho e lubrifique levemente.
• Introduza a ferramenta de trabalho no encabadouro, girando até travar-se automaticamente.
• Puxe a ferramenta para controlar o travamento.

A ferramenta de trabalho SDS-plus pode ser movida livremente condicionada pelo sistema. Por causa disso, ocorre um desvio de rotação em vazio. Isto não tem qualquer influência na precisão do furo, uma vez que a broca se autocentra ao furar.

Retirar a ponta de aparafusar SDS-plus (ver figura F)

- Empurre a bucha de travamento (5) para trás e retire a ponta de aparafusar.

Troca de ferramenta (sem SDS-plus)

Introduzir a ferramenta de trabalho (ver figura G)

Nota: Não use ferramentas sem SDS-plus para furar com martelo ou cinzelar! As ferramentas sem SDS-plus e as respetivas buchas são danificadas ao furar com martelo e a cinzelar. - Introduza o mandril de substituição de aperto rápido (1) com bloqueio de percussão integrado.

Nota: Utilize exclusivamente o mandril de substituição de aperto rápido específico para o GBH 18V-34 CF com bloqueio de percussão integrado. Apenas com esta bucha se garante que o mecanismo pneumático de percussão do martelo perfurador não danifica as ferramentas de trabalho.

• Segure o anel de fixação (22) do mandril de substituição de aperto rápido. Abra o encabadouro rodando a bucha dianteira (21) até ser possível introduzir a ferramenta. Segure o anel de fixação (22) e rode a bucha dianteira (21) com força no sentido da seta, até que sejam audíveis ruídos de catraca.
• Puxar a ferramenta para verificar se está firme.

Nota: Se o encabadouro tiver sido aberto até ao batente, é possível que se ouça um ruído de catraca ao fechar o encabadouro e o encabadouro não se fecha. Nesse caso, rode uma vez a bucha dianteira (21) no sentido oposto ao da seta. Em seguida será possível fechar o encabadouro. - Rode o interruptor combinado (7) para a posição "Furar".

• Prenda o anel de fixação (22) do mandril de substituição de aperto rápido. Abra o mandril girando a bucha dianteira (21) no sentido da seta até ser possível remover a ferramenta.

Aspiração de pó/de aparas

Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo os de carvalho e faia, são considerados cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira).

Material que contém asbesto só deve ser processado por pessoal especializado.

• Se possível, deverá usar um dispositivo de aspiração de pó apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. Evite a acumulação de pó no local de trabalho. Pós podem entrar em ignição.

Funcionamento

Colocação em funcionamento

Certifique-se de que a cobertura (13) do Bluetooth Low Energy Module GCY 42 está fechada durante o funcionamento. Este modo evitará a entrada de pó.

Colocar a bateria

Só utilizar baterias de ião-lítio Bosch com a tensão indicada na placa de características da ferramenta elétrica. A utilização de outras baterias pode levar a lesões e perigo de incêndio.

• Prima a tecla de fixação (9), para proteger a ferramenta elétrica contra uma ligação inadvertida.
• Insira a bateria (12) carregada nos contatos de energia da carcaça, até que a bateria fique bloqueada de forma segura.

Ajustar o meu modo de operação (ver figura 1)

Com o interruptor combinado (7) seleciona o modo de operação da ferramenta elétrica.

Nota: Mude o modo de operação apenas com a ferramenta elétrica desligada! Caso contrário, a ferramenta elétrica pode ficar danificada.

Nota: Se mudar para outro modo de operação quando o interruptor de ligar/desligar está travado, a ferramenta elétrica desliga-se. - Rode o interruptor combinado (7) para a posição desejada até ele engatar de forma audível para mudar o modo de operação.

Posição para furar com martelo em betão ou pedra

GBH 18V-34 CF com mandril de substituição de aperto rápido (1): posição para furar sem impacto em madeira, metal, cerâmica e plástico (rotação à direita)

Posição para rotação à esquerda para soltar a ferramenta de trabalho da peça

Posição Vario-Lock para ajustar a posição de cinzelamento. Posição para cinzelar

Ligar/desligar

• Se necessário, solte a tecla de fixação (9) para o interruptor de ligar/desligar.
• Para ligar a ferramenta elétrica, prima o interruptor de ligar/desligar (11).

A lâmpada acende-se com o interruptor de ligar/desligar (11) ligeira ou completamente premido e permite iluminar o local de trabalho em caso de condições de luminosidade desfavoráveis.

• Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (11).

Ajustar o número de rotações/impactos

Pode regular o número de rotações/impactos da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (11).

Uma leve pressão sobre o interruptor de ligar/desligar (11) proporciona um número de rotações/impactos baixo.

Aumentando a pressão, aumenta o número de rotações/impactos.

Também pode regular o número de rotações na interface de utilizador ou através da aplicação para smartphone (ver "Selecionar o modo de trabalho", página 35).

Alterar a posição do cinzel (Vario-Lock)

Pode fixar o cinzel em 16 posições. Desta forma, pode escolher a melhor posição de trabalho para si.

• Introduzir o cinzel no encabadouro. - Rode o interruptor combinado (7) para a posição "Vario-Lock".
• Rode a ferramenta de trabalho para a posição do cinzel desejada. - Rode o interruptor combinado (7) para a posição "Cinzelar". Desta forma, o encabadouro fica bloqueado.

Cinzelar com função de travamento

Para cinzelar por mais tempo sem premir permanentemente o interruptor de ligar/desligar (11), fixe o interruptor de ligar/desligar no modo de operação "Cinzelar".

• Para fixar, prima o interruptor de ligar/desligar (11) ao batente e prima simultaneamente a tecla de fixação (9).
• Para desligar, prima novamente a tecla de fixação (9).

Nota: Se mudar para outro modo de operação quando o interruptor de ligar/desligar está travado, a ferramenta elétrica desliga-se.

Se o acessório emperrar ou prender, a força motriz do veio da broca é interrompida. Devido às forças que se formam, segure sempre a ferramenta elétrica bem com as duas mãos e coloque-se sobre uma base estável. Desligue a ferramenta elétrica e solte o acessório se a ferramenta elétrica encravar. Ao ligar o aparelho com uma broca bloqueada, são produzidos altos momentos de reação.

Desligamento rápido (Kickback Control)

O desligamento rápido (KickBack Control) oferece um melhor controlo sobre a ferramenta elétrica e aumenta assim a proteção do utilizador comparativamente a ferramentas elétricas sem KickBack Control. Em caso de uma rotação repentina e imprevista da ferramenta elétrica sobre o eixo de perfuração, a ferramenta elétrica desliga-se, a indicação do desligamento rápido (24) acende-se e a luz de trabalho (14) pisca. Com o desligamento rápido ativo, pisca a indicação de estado (27) a vermelho.

• Para voltar a colocar em funcionamento, solte o interruptor de ligar/desligar (11) e volte a acioná-lo.

Electronic Precision Control (EPC)

O Sistema EPC dá-lhe apoio em trabalhos com impacto através de um arranque lento da velocidade de trabalho para um trabalho preciso.

Controlo das rotações elétrico (Adaptive Speed Control) no modo de operação "Cinzelar"

Para um melhor controlo e uma aplicação precisa, a ferramenta elétrica inicia com um número de rotações reduzido, aumentando-o de forma rápida

até ao número de rotações máximo. O controlo das rotações elétrico é ativado automaticamente com a aplicação da ferramenta elétrica.

Interface de utilização (ver figura J)

A interface de utilização (19) é utilizada para a seleção do modo de trabalho bem como para a indicação do estado da ferramenta elétrica.

Indicador do;nível de cargaSignificado/Causa Solutaoda bateria (interface deutilizzato) (23)
verde (2 a 5 barras) Bateria corregada -
amarelo (1 barra) Bateria quase vazia Trocar ouregarar bateria em breve
vermelho (1 barra) Acumulador vazio Trocar ouregarar bateria
Indicacao da temperaturaSignificado/Causa Solutao(29)
amarelo A temperatura de service da bateria ou daferramenta elétrica aumento claramente, apotência é reduzida	Deixar a ferramenta elétrica funciona emvazio e arrefecer ou substituir a bateriasobrequecida
vermelho A temperatura de service da bateria ou daferramenta elétrica foi ultrapassada. Como medida de proteção, a ferramenta elétrica édesligada	Deixar a ferramenta elétrica arrefecer ou substituir a bateria sobreakaquecida
Indicacao de estado daferramenta elétrica (27)
verde Estado OK -
amarelo Temperatura critica atingida ou bateria quasevizia	Deixar a ferramenta elétrica funciona emvazio e arrefecer ou trocar ouregarar bateria em breve
vermelho A ferramenta elétrica está sobreakaquecida ou abateria estávizia	Deixar a ferramenta elétrica arrefecer outrocar ouregarar a bateria
vermelho Tecla de fixação no modo de operação "Furarmartelo" acionada	Premir novamente a tecla de fixação
Interruptor combinado acionado durante ofunçãoamento	Desligar e voltar a ligar a ferramenta elétrica
O motor estábloqueado, bateria demasiadofraca	Carregar a bateria ou utilizeo tipo de bateriacomendado
Erro geral - Desligar e voltar a ligar a ferramentaelétrica ou removevoltar a colocar abateriaOerro persiste:-'eniar a ferramenta elétrica ao Servico deAssistência Técnica

piscar a vermelho desligamento rápido ativou-se Desligar e voltar a ligar a ferramenta elétrica

Indicacao de estado da ferramenta eletrica (27)		Significado/Causa Solutação
- em combinação com ainderscção do desigamento rápido (24)
piscar a azul A ferramenta eletrica está ligada ao aparecido terminal,móvel ou as definições está a ser transferidas		-
Indicacao de estado dosmartphone (28)		Significado/Causa Solutação
verde Informações adiconais disponíveis (p. ex.informações commerciais)		Se estiver interessado,lei a mensagem nosmartphone
amarelo Informações importantes disponíveis (p. ex.aviso de temperatura)		Ler a mensagem nosmartphone
vermelho Informações críticas para a operationedisponíveis (p. ex. parada do motor devido aerro na unidade do microcontrolador)		Ler a mensagem nosmartphone de imediato
Selecionar o modo de trabalho		Nota: No modo de trabalho Favorito são configuradas asfunções atraves§da aplicação para smartphone, nos modesde trabalho Auto e Soft as funções está predefinidas.
- Prima a tecla (26) para escolher o modo de trabalho o[nível de vezes necessarias até acender o modo detrabalho desejado.
Indicacao do mode delaboral (25)		Funções
Autoaceso	No modo de trabalho Auto, a ferramenta eletrica atinge a potência Tmaxia.- Modelo de operation"Furar com martelo":aqueiro rápidodnível de rotações para umacentragem prévia da broca controlada até 100%do número de rotações(Maximo)- Modelo de operation"Cinzelar": controdo das rotações eletrico (Adaptive Speed Control)- Desligamento rápido (Kickback Control)
Softaceso	O modo de trabalho Soft éutilizzato para processor materiais sensíveis.- Modelo de operation"Furar com martelo": EPC ativo,asuren lento do número de rotaçõespara encontrar a furar com suadida até 80%do número de rotações(Maximo para furarcom martelo em superficies sensveis)- Modelo de operation"Cinzelar": controdo das rotações eletrico (Adaptive Speed Control)com uma regulaçao acontenda mais sensivel- Desligamento rápido (Kickback Control) com uma regulaçao acontenda mais sensivel
Favoriteaceso	No modo de trabalho Favorite, é possivel configurar individualmente a ferramenta eletricaatravês da aplicação para smartphone.- Modelo de operation"Furar com martelo"configuravel em various niveis:Potência atraves§de rotaçõesElectronic Precision Control (EPC): velocidade de arranque-Mode de operation"Cinzelar": controdo das rotações eletrico (Adaptive Speed Control)ativível e desativível-Sensibilitidade do desigamento rápido (Kickback Control) configuravel até ao desigamento
Funções Connectivity		- Informações gereis e ajustes-GestãoPara informações acerca do Bluetooth® Low Energy ModuleGCV 42 leia as respetivas instruções de utilização.A indicação Smartphone (28) atende-se, se a ferramentaelétrica enviar uma informação (p. ex. atise de temperatura)
Combinado com oBluetooth® Low Energy Module GCV 42estão disponible as seguintes funções Connectivity para aferramenta eletrica:- Registo e personalização- Verificação do estado, emissão de mensagens de ativo

via Tecnologia de radiotransmissão Bluetooth® a um aparelho terminal móvel.

Instruções de trabalho

A ferramenta elétrica com Bluetooth® Low Energy Module GCY 42 está equipada com uma interface de comunicações. Devem ser respeitadas as limitações de utilização locais, p. ex. em aviões ou hospitais. Nas áreas onde a tecnologia de radiotransmissão Bluetooth* não pode ser usada, tem de ser retirado o Bluetooth Low Energy Module GCY 42 e a pilha botão.

Nota: A cobertura (13) deve ser fechada para segurar se o Bluetooth Low Energy Module GCY 42 e a pilha botão se envolverem na ferramenta elétrica.

• Para desativar o Bluetooth® Low Energy Module GCY 42, rode a pilha botão ou coloque um isolamento entre a pilha botão e o Bluetooth® Low Energy Module GCY 42.
• Feche a cobertura (13), para que não entre sujidade.

Amortecimento das vibrações

O amortecimento das vibrações integrado reduz a vibração. - Não continue a usar a ferramenta elétrica se o elemento amortecedor estiver danificado.

Indicações sobre o manuseio ideal da bateria

Proteger a bateria contra humidade e água.

Armazene a bateria apenas na faixa de temperatura de -20 °C a 50 °C. Por exemplo, não deixe a bateria dentro do automóvel no verão.

Limpar de vez em quando as aberturas de ventilação da bateria com um pincel macio, limpo e seco.

Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída.

Observe as indicações sobre a eliminação de forma ecológica.

Manutenção e assistência técnica

Manutenção e limpeza

A bateria deve ser retirada antes de todos os trabalhos na ferramenta elétrica (p.ex. manutenção, troca de ferramenta etc.) e antes de transportar ou armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. - Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Uma capa de proteção contra pó danificada deve ser substituída imediatamente. Recomendamos que o faça no Serviço de Assistência Técnica. - Limpar o encabadouro (3) depois de cada utilização. - Limpar o encabadouro depois de cada utilização.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas

Rodovia Anhanguera, Km 98 - Parque Via Norte

13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Angola

Robert Bosch Ltd

Divisão de Ferramentas Elétricas

Estrada de Cacuaco 288

Luanda

Tel.: [phone]

http://www.bosch-professional.com/ao/pt/

Transporte

As baterias de íons de lítio, contidas, estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua, sem mais obrigações.

Na expedição por terceiros (por ex: transporte aéreo ou expedição), devem ser observadas as exigências especiais quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser realizada.

Só enviar baterias se a carcaça não estiver danificada. Colar contatos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares.

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Baterias/pilhas:

Lítio:

Observar as indicações no capítulo Transporte (ver

"Transporte", Página 36).

Espanhol

Amortecedor de vibrações

Indicações de segurança

Avisos de segurança para ferramentas em geral

AVISO

Leia todos os avisos de segurança e todas as instruções. Falha em

seguir todos os avisos e instruções listados abaixo pode resultar em choque elétrico, fogo e/ou em ferimento sério.

Guarde todos os avisos e instruções para futuras consultas.

O termo "ferramenta elétrica" em todos os avisos listados abaixo refere-se à ferramenta alimentada através de seu cordão de alimentação ou à ferramenta operada a bateria (sem cordão).

• Mantenha a área de trabalho limpa e iluminada. As áreas desorganizadas e escuras são um convite a acidentes.
• Não opere ferramentas em atmosferas explosivas, como na presença de líquidos inflamáveis, gases ou poeira. As ferramentas criam faíscas que podem inflamar a poeira ou os vapores. Mantenha crianças e visitantes afastados ao operar uma ferramenta. As distrações podem fazer você perder o controle.

Segurança elétrica

• Os plugues da ferramenta devem ser compatíveis com as tomadas. Nunca modifique o plugue. Não use plugues adaptadores com ferramentas aterradas. Os plugues sem modificações aliados à utilização de tomadas compatíveis reduzem o risco de choque elétrico. Evite o contato do corpo com superfícies ligadas à terra ou aterradas, tais como tubulações, radiadores, fornos e refrigeradores. Há um aumento no risco de choque elétrico se seu corpo for ligado à terra ou aterramento.
• Não exponha a ferramenta à chuva ou às condições úmidas. A água entrando na ferramenta aumenta o risco de choque elétrico.
• Não force o cordão de alimentação. Nunca use o cordão de alimentação para carregar, puxar ou para desconectar a ferramenta da tomada. Mantenha o cabo elétrico longe do calor, óleo, bordas afiadas ou de partes em movimento. Os cabos danificados ou emaranhados aumentam o risco de choque elétrico. Ao operar uma ferramenta ao ar livre, use um cabo de extensão apropriado para uso ao ar livre. O uso de um cabo de extensão apropriado ao ar livre reduz o risco de choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas úmidas, utilizar uma alimentação protegida por um dispositivo de corrente diferencial residual (DR). O uso de um DR reduz o risco de um choque elétrico.

Segurança pessoal

Fique atento, olhe o que está fazendo e use o bom senso ao operar uma ferramenta. Não use a ferramenta quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção ao operar uma ferramenta pode resultar em graves ferimentos pessoais. Use equipamento de segurança. Sempre use óculos de segurança. O equipamento de segurança, como máscara contra poeira, sapatos de segurança antiderrapantes, capacete de segurança ou protetor auricular, usados em condições apropriadas, reduzirão os riscos de ferimentos pessoais. Evite partidas não intencionais. Assegure-se de que o interruptor está na posição de desligado antes de conectar o plugue na tomada e/ou bateria, pegar ou carregar a ferramenta. Carregar as ferramentas com o dedo no interruptor ou conectar as ferramentas que tenham o interruptor na posição "ligado" são convites a acidentes. Remova qualquer chave de ajuste antes de ligar a ferramenta. Uma chave de boca ou de ajuste conectada a uma parte rotativa da ferramenta pode resultar em ferimento pessoal. Não force além do limite. Mantenha o apoio e o equilíbrio adequados toda vez que utilizar a

ferramenta. Isso permite melhor controle da ferramenta em situações inesperadas.

Vista-se apropriadamente. Não use roupas demasiadamente largas nem joias. Mantenha os cabos, roupas e luvas longe das peças móveis. A roupa folgada, joias ou cabos longos podem ser presos pelas partes em movimento. Se os dispositivos forem fornecidos com conexão para extração e coleta de pó, assegure-se de que estejam conectados e utilizados corretamente. O uso destes dispositivos pode reduzir os riscos relacionados ao pó.

Uso correto da ferramenta

• Não force a ferramenta. Use a ferramenta correta para a sua aplicação. A ferramenta elétrica correta faz o trabalho melhor e mais seguro se utilizada dentro daquilo para o qual foi projetada.
• Não use a ferramenta se o interruptor não ligar e desligar. Qualquer ferramenta que não pode ser controlada com o interruptor é perigosa e deve ser reparada.
• Desconecte o plugue da tomada e/ou remova a bateria da ferramenta antes de fazer qualquer tipo de ajuste, mudança de acessórios ou armazenamento da ferramenta. Tais medidas de segurança preventivas reduzem o risco de ligar a ferramenta acidentalmente. Guarde as ferramentas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta ou com estas instruções operem a ferramenta. As ferramentas são perigosas nas mãos de usuários não treinados. Manutenção das ferramentas: verifique o desalinhamento ou coesão das partes móveis, rachaduras e qualquer outra condição que possa afetar a operação da ferramenta. Se danificada, a ferramenta deve ser reparada antes do uso. Muitos acidentes são causados pela manutenção inadequada das ferramentas. Mantenha as ferramentas de corte afiadas e limpas. A manutenção apropriada das ferramentas de corte com lâminas afiadas torna-as menos prováveis de emperrar e são mais fáceis de controlar. Use a ferramenta, acessórios, suas partes etc. de acordo com as instruções e na maneira designada para o tipo particular da ferramenta, levando em consideração as condições de trabalho a serem desempenhadas. O uso da ferramenta em operações diferentes das designadas pode resultar em situações de risco.

Recarregar somente com o carregador especificado pelo fabricante. Um carregador que é adequado para um tipo de bateria pode gerar risco de fogo quando utilizado com outro tipo de bateria.

Use as ferramentas somente com as baterias especificamente designadas. O uso de outro tipo de bateria pode gerar risco de ferimento e fogo. Quando a bateria não estiver em uso, mantenha-a afastada de objetos metálicos como clipes, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que possam fazer a ligação de um terminal com o outro. O curto-circuito dos terminais da bateria pode gerar queimaduras ou fogo. Sob condições abusivas, líquidos podem ser expelidos pela bateria; evite o contato. Se o contato acidental ocorrer, lave com água. Se estes líquidos entrarem em contato com os olhos, procure ajuda médica. Líquido expelido da bateria pode causar irritação ou queimaduras.

Reparos

Tenha sua ferramenta reparada por um agente de reparos qualificado e que use somente peças originais. Isto irá assegurar que a segurança da ferramenta será mantida.

Avisos de segurança para martelos

Use protetores auriculares. A exposição ao ruído pode causar perda de audição. Use a(s) empunhadura(s) auxiliar(es), se fornecida(s) com a ferramenta. A perda de controle pode causar danos pessoais. - Segure a ferramenta elétrica pelas superfícies isoladas de manuseio, ao realizar uma operação na qual o acessório de corte possa entrar em contato com a fiação não aparente. O contato do acessório de corte com um fio "vivo" pode tornar "vivas" as partes metálicas expostas da ferramenta e pode resultar em choque elétrico para o operador. Utilizar detectores apropriados para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar a explosões. A penetração em um cano de água pode causar danos materiais. - Espere a ferramenta elétrica parar completamente antes de depositá-la. O acessório acoplável pode emperrar e levar à perda de controle sobre a ferramenta elétrica. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com um torno de bancada está mais firme do que segurada com a mão. Em caso de danos e de utilização incorreta da bateria, pode escapar vapores. A bateria pode incendiar-se ou explodir. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. Os vapores podem irritar as vias respiratórias. - Não abra a bateria. Existe perigo de curto-circuito. A bateria pode ser danificada com objetos pontiagudos como p. ex. prego ou chave de parafusos

ou devido à influência de força externa. Pode ocorrer um curto-circuito interno e a bateria pode arder, deitar fumo, explodir ou sobreaquecer. - Usar a bateria apenas em produtos do fabricante. Só assim é que a bateria fica protegida contra sobrecarga perigosa.

Proteja a bateria do calor, p. ex. radiação solar permanente, fogo, sujeira, água e umidade. Há risco de explosão ou de um curto-circuito.

• Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica se deixa conduzir de forma segura com as duas mãos. Cuidado! Durante a utilização da ferramenta elétrica com Bluetooth® poderão ocorrer falhas noutros aparelhos e instalações, aviões e aparelhos médicos (p. ex. marca-passos, aparelhos auditivos). Não é possível excluir lesões em pessoas e animais nas imediações. Não utilize a ferramenta elétrica com Bluetooth® nas proximidades de aparelhos médicos, estações de serviço, instalações químicas, áreas com perigo de explosão e em áreas de detonação. Não utilize a ferramenta elétrica com Bluetooth® em aviões. Evite o funcionamento durante um longo período de tempo muito próximo ao corpo.

A marca nominativa Bluetooth bem como os símbolos gráficos (logótipos) são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização destes símbolos gráficos/marca nominativa pela Robert Bosch Power Tools GmbH é feita ao abrigo de licença.

Descrição do produto e especificações

Leia todas as indicações de segurança e instruções. O desrespeito das advertências e das instruções de segurança apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Respeite as ilustrações na parte frontal do manual de instruções.

Utilização adequada

A ferramenta elétrica se destina a furar com impacto em concreto, alvenaria e pedra, assim como trabalhos de cinzelagem leves a médios.

As ferramentas elétricas com bloqueio da função de impacto ou mandril para broca de perfuração também se adequam para furar sem impacto em madeira, metal, cerâmica e plástico.

Os dados e ajustes da ferramenta elétrica podem ser transferidos entre a ferramenta elétrica e um aparelho terminal móvel com o Bluetooth® Low Energy Module GCY 42 inserido através de tecnologia de radiotransmissão Bluetooth.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Mandril substituível de aperto rápido com bloqueio de percussão integrado (2) Bucha substituível SDS-plus (3) Mandril SDS-plus (4) Tampa contra o pó (5) Anel de travamento (6) Anel de travamento bucha substituível (7) Interruptor combinado para os modos de operação e rotação à direita/à esquerda (8) Amortecedor de vibrações (9) Botão de segurança do interruptor de ligar/desligar (10) Punho (superfície de aderência isolada) (11) Interruptor de ligar/desligar (12) Bateria (13) Cobertura do Bluetooth Low Energy Module GCY 42 (14) Luz de trabalho (15) Tecla para ajuste do limitador de profundidade (16) Punho adicional (superfície de aderência isolada) (17) Limitador de profundidade (18) Botão de destravamento da bateria (19) Interface de usuário (20) Encaixe da bucha (21) Soquete dianteiro do mandril substituível de aperto rápido (22) Anel de fixação do mandril substituível de aperto rápido (23) Indicador do nível de energia da bateria (interface de usuário) (24) Indicação do desligamento rápido (Kickback Control) (interface de usuário) (25) Indicação dos modos de trabalho (interface de usuário) (26) Botão para seleção do modo de trabalho (interface de usuário) (27) Indicação de estado da ferramenta elétrica (interface de usuário) (28) Indicação Smartphone (interface de usuário) (29) Indicação de temperatura (interface de usuário)

A) Acessórios apresentados ou descrições não pertencem ao volume de fornecimento. Todos os acessórios encontram-se no catálogo de acessórios.

Dados Técnicos

Martelo perfurador sem fio (Cordless)	GBH 18V-34 CF
N° do produits	3611 J140..

Martelo perforador sem fio(Cordless)		GBH 18V-34 CF
Tensão nominal V= 18
Potência nominal consumida W 750
Nível de impactosA) min-1		0-2900
Intensidade de impactoindividual de acordo comEPTA-Procedure 05:2016	J 5,8
Velocidade Nominal
- Rotação à direita (sentidohorário)	min-1	0-500
- Rotação à esquerda min	-1	0-500
Mandril SDS-plus
Diámetro do fuso mm 74
Diámetro máx. de perfuração:
- Concreto mm 32
- Alvenaria (com broca decoroa oca)	mm 40-82
- Aço mm 13
- Madeira mm 40
Peso conforme EPTA-Procedure 01:2014A)	kg 5,2-6,3
Comprimento mm 430
Altura mm 250
Temperatura ambienterecomendada ao_carregar	°C	0 ... +35
Temperatura ambienteadissimivel durante ofunçãoamentoB) e durantearmazenamento	°C	-20 ... +50
Baterias compatíveis		GBA 18V...ProCORE18V...
Baterias recomendadas paradesempenho total		ProCORE18V...≥ 5,5 Ah
Carregadores recomendados		GAL 18...GAX 18V...GAL 36...

Transferência de dados

Bluetooth®		Bluetooth® 4.2 (Low Energy)®
Distência do sinal	s	8
Alcance máximo do sina(p)	m	30

A) depende da bateria utilizada B) potência limitada a temperaturas < 0°C C) Os aparelhos terminais móveis devem ser compatíveis com aparelhos Bluetooth Low Energy (versão 4.2) e suportar Generic Access Profile (GAP). D) O alcance pode variar muito em função das condições exteriores, incluindo o aparelho de recepção utilizado. No interior de recintos fechados e devido a barreiras metálicas (p.ex. paredes, estantes, malas, etc.) o alcance do sinal Bluetooth pode ser nitidamente mais baixo.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 60745-2-6.

O nível sonoro avaliado A da ferramenta elétrica é normalmente: nível de pressão sonora 89 dB(A); nível de potência sonora 100 dB(A). Incerteza K = 3 dB.

Use proteção auditiva!

Valores totais de vibração a_h (soma vetorial nas três direções) e incerteza K determinada em função da EN 60745-2-6:

Furar com martelo em concreto: a_n = 11 m/s², K = 1.5 m/s² , Cinzelar: a_n = 11 m/s², K = 2.8 m/s²

Furar metal: a_p = 2,5m / s²,K = 1,5m / s²

O nível de vibrações indicado nestas instruções foi medido de acordo com um método de medição padronizado e pode ser usado para comparar ferramentas elétricas entre si. Ele é mais apropriado para uma avaliação provisória da energia de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. No entanto, se a ferramenta elétrica for usada para outras aplicações, com diferentes tipos de acessórios acopláveis ou com manutenção insuficiente, o nível de vibrações pode ser diferente. Isso pode aumentar a carga de vibrações durante todo o período de trabalho.

Para uma estimativa exata da energia de vibrações, devem ser considerados os períodos nos quais o aparelho está desligado ou funcionando sem ser utilizado. Isso pode reduzir a energia de vibrações durante todo o período de trabalho.

Além disso, também devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: a manutenção das ferramentas elétricas e dos acessórios acopláveis, manter as mãos quentes durante o trabalho e a organização dos processos de trabalho.

Montagem

Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de acessório, etc.), assim como para transporte e armazenamento, pressione o botão de segurança para bloquear o interruptor de ligar/desligar. Em caso de acionamento inadvertido do interruptor de ligar/desligar existe perigo de ferimentos.

Colocar o Bluetooth® Low Energy Module GCY 42

Para informações sobre Bluetooth® Low Energy Module GCY 42, leia o guia de usuário associado.

Carregar a bateria

Utilize somente os carregadores indicados nos dados técnicos. Somente estes carregadores são adequados para a bateria de íons de lítio utilizada na sua ferramenta elétrica.

Nota: A bateria é fornecida parcialmente carregada. Para assegurar a capacidade total da bateria, a bateria deve ser carregada completamente no carregador antes da primeira utilização.

A bateria de íons de lítio pode ser carregada a qualquer momento, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica a bateria.

A bateria de íons de lítio está protegida contra descarga profunda através da "Electronic Cell Protection (ECP)". Quando a bateria fica descarregada, a ferramenta elétrica se desliga através do desligamento de proteção: a ferramenta de trabalho não se move mais.

Depois do desligamento automático da ferramenta elétrica, não continue pressionando o interruptor de ligar/desligar. Isso pode danificar a bateria.

Observar a indicação sobre a eliminação de forma ecológica.

Remover a bateria

A bateria (12) dispõe de dois níveis de bloqueio que devem evitar que a bateria caia se for pressionado inadvertidamente o botão de destravamento da bateria

(18). Enquanto a bateria estiver na ferramenta elétrica, ela será mantida em posição por meio de uma mola.

• Para retirar a bateria (12), pressione o botão de destravamento (18) e puxe a bateria para fora da ferramenta elétrica. Ao fazê-lo, não aplique força.

Indicador do nível de energia da bateria

Os LEDs verdes do indicador do nível de carga da bateria mostram o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.

Pressione a tecla para o indicador do nível de energia ou para exibir o nível de energia. Isto também é possível com a bateria removida.

Se antes de pressionar a tecla para o indicador do nível de carga não acender nenhum LED, a bateria tem defeito ou tem de ser substituída.

Use sua ferramenta elétrica apenas com o punho adicional (16).

Rodar o punho adicional (ver figura A)

É possível rodar o punho adicional (16) em posições diferentes se desejar, para obter uma posição de trabalho segura sem fazer esforço.

• Rode a parte de pegar do punho adicional (16) contra o sentido dos ponteiros do relógio e oscile o punho adicional (16) para a posição desejada. A seguir, rode a parte de pegar do punho adicional (16) para a direita para voltar a apertar.

Certifique-se de que a cinta de aperto do punho adicional se encontra na ranhura prevista na carcaça.

Ajustar a profundidade de furação (ver figura B)

Com o limitador de profundidade (17) pode ser ajustada a profundidade de furação X desejada.

• Pressione o botão para o ajuste do limitador de profundidade (15) e coloque o limitador de profundidade no punho adicional (16). As estrias no limitador de profundidade (17) têm de apontar para baixo.
• Coloque a ferramenta de trabalho SDS-plus até ao batente no mandril SDS-plus (3). A movimentação do mandril SDS-plus pode originar um ajuste errado da profundidade de perfuração.
• Puxe o limitador de profundidade para fora até a distância entre a ponta da broca e a ponta do limitador de profundidade corresponda à profundidade de furação X desejada.

Selecionar o mandril e ferramentas

Para furar com martelo e cinzelar necessita de ferramentas SDS-plus, que são colocadas no mandril SDS-plus.

Para furar sem impacto em madeira, metal, cerâmica e plástico, assim como para parafusar, são usadas ferramentas sem SDS-plus (p. ex. broca com mandril cilíndrico). Para estas ferramentas necessita do mandril substituível de aperto rápido (1) com bloqueio de percussão integrado.

Nota: Apenas com o mandril substituível de aperto rápido (1) com bloqueio de percussão integrado se garante que as ferramentas utilizadas não são danificadas.

Retirar/colocar mandril de broca substituível

Retirar o mandril substituível (ver figura C)

• Puxe o anel de travamento do mandril substituível (6) para trás, mantenha-o nessa posição e puxe o mandril substituível SDS-plus (2) ou o mandril substituível de aperto rápido (1) para fora. Proteja contra sujeira o mandril substituível depois de retirá-lo.

Colocar o mandril substituível (ver figura D)

- Limpe o mandril substituível antes de usá-lo e lubrifique levemente a haste de encaixe. - Segure o mandril substituível SDS-plus (2) ou o mandril substituível de aperto rápido (1) com a mão toda. Encaixe o mandril substituível girando-o no encaixe (20), até ouvir claramente o engate. - O mandril substituível se autobloqueia. Verifique o travamento puxando o mandril substituível.

Troca de ferramenta

A tampa contra o pó (4) evita a penetração de pó de furação no mandril durante o funcionamento. Ao inserir a ferramenta, certifique-se de que a tampa contra o pó (4) não fica danificada.

Uma tampa contra o pó danificada deve ser imediatamente substituída. Essa substituição deve ser feita pelo Serviço de Assistência Técnica.

Troca de ferramenta (SDS-plus)

- Coloque o mandril substituível SDS-plus (2). - Limpe a haste de encaixe da ferramenta de trabalho e lubrifique levemente. - Introduza a ferramenta de trabalho no mandril girando-a até que ela se trave automaticamente. - Puxe a ferramenta para verificar o travamento.

A ferramenta de trabalho SDS-plus, condicionada pelo sistema, se move livremente. Assim surge um desvio da rotação na marcha em vazio. Isso não tem qualquer efeito na exatidão do furo, uma vez que a broca se centra sozinha ao perfurar.

• Deslize o anel de travamento (5) para trás e retire a ferramenta de trabalho.

Troca de ferramenta (sem SDS-plus)

Introduzir a ferramenta de trabalho (ver figura G)

Nota: Não use ferramentas sem SDS-plus para furar com martelo ou cinzelar! As ferramentas sem SDS-plus e o mandril são danificados ao furar com martelo e cinzelar.

- Coloque o mandril substituível de aperto rápido (1) com o bloqueio de percussão integrado.

Nota: Use exclusivamente o mandril substituível de aperto rápido específico para o GBH 18V-34 CF com bloqueio de percussão integrado. Apenas com este mandril se garante que o mecanismo pneumático de percussão do martelo perfurador não danifica as ferramentas de trabalho.

• Segure o anel de fixação (22) do mandril substituível de aperto rápido. Abra o mandril girando o anel dianteiro (21) até que seja possível inserir a ferramenta. Segure o anel de fixação (22) e gire o anel dianteiro (21) com força no sentido da seta, até que se consiga ouvir claramente ruídos de matraqueamento.
• Verifique o assento correto, puxando na ferramenta.

Nota: Se o mandril tiver sido aberto até o batente, se pode ouvir um ruído de matraqueamento ao fechar o mandril e o mesmo não se fecha.

Nesse caso, gire o anel dianteiro (21) uma vez no sentido oposto ao da seta. A seguir já se pode fechar o mandril.

• Gire o interruptor (7) para a posição "Furar".

• Segure o anel de fixação (22) do mandril substituível de aperto rápido. Abra o mandril girando o anel dianteiro (21) no sentido da seta, até que seja possível remover a ferramenta.

Aspiração de pó/de aparas

Pós de materiais, como por exemplo, poeiras que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato com o pó ou sua inalação pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia, são considerados cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contenha amianto deve ser processado por pessoal especializado.

• Se possível, deverá utilizar uma aspiração de pó.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretrizes, vigentes no seu País, relativas aos materiais a serem trabalhados.

Colocando em funcionamento

Use apenas baterias de iões de lítio originais Bosch com a tensão indicada na placa de características da sua ferramenta elétrica. O uso de outras baterias pode causar ferimentos ou perigo de incêndio. - Pressione o botão de segurança (9), para proteger a ferramenta elétrica de ser ligada acidentalmente. - Insira a bateria (12) carregada nos contactos de energia da carcaça, até que bloqueie de forma segura.

Ajustar o modo de operação (ver figura I)

Com o interruptor combinado (7) selecione o modo de operação da ferramenta elétrica.

Nota: Altere o modo de operação apenas com a ferramenta elétrica desligada! Caso contrário, a ferramenta elétrica pode ser danificada.

Nota: Se alterar o modo de operação quando o interruptor de ligar/desligar está travado, a ferramenta elétrica se desliga.

• Para alterar o modo de operação, gire o interruptor combinado (7) para a posição desejada, até que este encaixe de forma audível.

Posição para furar com martelo em concreto ou pedra

GBH 18V-34 CF com mandril substituível de aperto rápido (1): posição para furar sem impacto em madeira, metal, cerâmica e plástico (rotação à direita)

Posição para rotação à esquerda para soltar a ferramenta de trabalho da peça

Posição Vario-Lock para fazer a posição de cinzelamento.

Posição para cinzelar

Ligar e desligar

• Se necessário, solte o botão de segurança (9) para o interruptor de ligar/desligar.
• Para ligar a ferramenta elétrica, pressione o interruptor de ligar/desligar (11).

A lâmpada acende com o interruptor de ligar/desligar (11)

ligeira ou totalmente pressionado e permite iluminar o local de trabalho com condições de luminosidade desfavoráveis.

• Para desligar a ferramenta elétrica, solte o interruptor de ligar/desligar (11).

Ajustar número de rotações/impactos

É possível regular o número de rotações/impactos da ferramenta elétrica ligada, dependendo do quanto o interruptor de ligar/desligar (11) é pressionado.

Uma leve pressão no interruptor de ligar/desligar (11) origina um número de rotações/impactos baixo.

Aumentando a pressão, aumenta o número de rotações/impactos.

Também é possível ajustar o número de rotações na interface de usuário ou através do aplicativo para smartphone (ver "Selecionar o modo de trabalho", Página 56).

Alteração do ajuste do cinzel (Vario-Lock)

É possível fixar o cinzel em 16 várias posições. Desta forma você consegue sempre a posição de trabalho ideal.

- Coloque o cinzel no mandril. - Gire o interruptor combinado (7) para a posição "VarioLock". - Gire a ferramenta de trabalho para a posição de cinzelagem desejada. - Gire o interruptor combinado (7) para a posição "Cinzelar". Desta forma, o mandril fica bloqueado.

Cinzelar com função de travamento

Para cinzelar por mais tempo sem pressionar permanentemente o interruptor de ligar/desligar (11), fixe o interruptor de ligar/desligar no modo de operação "Cinzelar".

• Para fixar, pressione o interruptor de ligar/desligar (11) até o batente e pressione simultaneamente o botão de segurança (9).
• Para desligar, pressione novamente o botão de segurança (9).

Nota: Se alterar o modo de operação quando o interruptor de ligar/desligar está travado, a ferramenta elétrica se desliga.

Embraiagem de segurança contra sobrecarga

Se a ferramenta de trabalho ficar presa, o acionamento do veio da broca é interrompido. Segure

Indicador do nível de energia Significado/causa Solução da bateria (interface de uso) (23)

verde (2 a 5 barras) Bateria carregada -

amarelo (1 barra) Bateria quase vazia Substituir ou carregar a bateria em breve

vermelho (1 barra) Bateria vazia Substituir ou carregar a bateria

devido às forças que ocorrem, a ferramenta elétrica sempre bem com ambas as mãos e mantenha uma postura firme. Desligue a ferramenta elétrica e solte a ferramenta de trabalho, quando a ferramenta elétrica bloqueia. Ao ligar com a ferramenta para furar bloqueada, ocorrem torques de reação elevados.

Desligamento rápido (Kickback Control)

O desligamento rápido (Kickback Control) oferece um melhor controle sobre a ferramenta elétrica e aumenta assim a proteção do usuário em comparação a ferramentas elétricas sem o controle de recuo. Em caso de uma rotação repentina e imprevista da ferramenta elétrica sobre o eixo de perfuração, a ferramenta elétrica se desliga, a luz de desligamento rápido (24) se acende e a luz de trabalho (14) pisca. Com o desligamento rápido ativo, pisca a indicação de estado (27) em vermelho.

• Para a recolocação em funcionamento, solte o interruptor de ligar/desligar (11) e pressione-o de novo.

Electronic Precision Control (EPC)

O Sistema EPC o apoia em trabalhos com impacto através de uma partida lenta das rotações de trabalho para um trabalho preciso.

Controle das rotações elétrico (Adaptive Speed Control) no modo de operação "Cinzelar"

Para um melhor controle e uma aplicação precisa, a ferramenta elétrica inicia com um número de rotações reduzido, aumentando-o de forma rápida até o número de rotações máximo. O controle eletrônico das rotações é ativado automaticamente com a aplicação da ferramenta elétrica.

A interface de usuário (19) é utilizada para a seleção do modo de trabalho, bem como para a indicação do estado da ferramenta elétrica.

Indicacao de temperatura (29)	Significado/cause Solutacao
amarelo A temperatura de service da bateria ou da ferramenta elétrica aumento significativamente, o desempenho é reduzido		Deixar a ferramenta elétrica funcionar ociosamente para esfriar ou substituir a bateria sobreakaquecida
vermelho A temperatura de service da bateria ou da ferramenta elétrica foi ultrapassada. Como medida de segança, a ferramenta elétrica é desligada		Deixar a ferramenta elétrica esfriar ou substituir a bateria sobreakaquecida

Indicacao de estado da ferramenta elétrica (27)	Significado/cause Solutação
	verde Estado OK -
amarelo Temperatura crítica atingida ou bateria quase vexia	Deixar a ferramenta elétrica funciona para esfiar ou trocar ou carregar bateria em breve
vermelho A ferramenta elétrica está superaquecida ou a bateria está vexia	Deixar a ferramenta elétrica esfriar ou troque ou carregue a bateria
vermelho Botão de segurança no modo de operação "Furar com martelo" acionado	Pressionar novamente o botão de segurança
Interruptor combinado acontecido durante o funcimento	Desligar e ligar a ferramenta elétrica
O motor está bloqueado, bateria muito fraca	Carregar a bateria ou'utilizar o tipo de bateria recomendado
Erro geral - Desligar e ligar a ferramenta elétrica ou remove e voltar a colocar a bateria	Se o erro persistir: - enviar a ferramenta elétrica ao Servço de Assistência Técnica
vermelho intermitente O desigamento rápido se ativou Desligar e ligar a ferramenta elétrica
- em combinação com a indicação do desigamento rápido (24)
azul intermitente A ferramenta elétrica está ligada ao aparecido terminal môvel ou as configurações estessoando transferidas	-

Indicacao de estado dosmartphone (28)	Significado/cause Solutacao
verde Informacoes adcionais disponveis (p. ex.informacoes commerciais)		Se estiver的兴趣o, leia a mensagem nosmartphone
amarelo Informacoes importantes disponveis (p. ex.aviso de temperatura)		Leia a mensagem no smartphone
vermelho Informacoescriticas para a operacaodisponíveis (p. ex. parada do motor devidao aerro na unidade do microcontrolador)		Ler a mensagem no smartphone de imediato

• Pressione a tecla (26) para escolher o modo de trabalho o número de vezes necessárias até acender o modo de trabalho desejado.

Nota: No modo de trabalho Favorite são configuradas as funções através do aplicativo para smartphone; nos modos de trabalho Auto e Soft, as funções estão predefinidas.

Indicacao do modo de trabalho (25)		Funções
Auto chores	No modo de trabalho Auto, a ferramenta eletrica atinge a potência Tmaxa. - Modelo de operação "Furar com martelo": aumento rápido do número de rotações para uma centragem prévia da broca controlada às 100% do número de rotações máximo - Modelo de operação "Cinzelar": controle das rotaçõesétrico (Controle adaptativo de velocidade) - Desligamento rápido (Kickback Control)
Soft chores	O modo de trabalho Soft éutilizzato para processor materiais sensíveis. - Modelo de operação "Furar com martelo": EPC ativo, aumento lento do número de rotações para encontrar afurar com suavidade às 80% do número de rotações máximo para furar com martelo em superficies sensíveis - Modelo de operação "Cinzelar": controle das rotaçõesétrico (Controle adaptativo de velocidade) com uma regulagem não mais sensivel - Desligamento rápido (Kickback Control) com uma regulagem não mai sensivel
Favorite chores	No modo de trabalho Favorite, é possivel configurar individualmente a ferramenta eletrica atravesda aplicação para smartphone. - Modelo de operação "Furar com martelo" configuravel em various vezes: Desempenho atravesdo número de rotações Electronic Precision Control (EPC): velocidade de arranque - Modelo de operação "Cinzelar": controle das rotaçõesétrico (Controle adaptativo de velocidade) pode ser ligado e desligado - Sensibilitadode desigamento rápido (Kickback Control) configuravel até o desigamento

Funções Connectivity

Juntamente com o Bluetooth® Low Energy Module GCY 42, são disponibilizadas as seguintes funções Connectivity para a ferramenta elétrica:

• Registro e personalização
• Verificação do estado, emissão de mensagens de aviso
• Informações gerais e ajustes
• Gestão

Para informações sobre o Bluetooth® Low Energy Module GCY 42, leia o guia de uso associado.

A indicação Smartphone (28) se acende se a ferramenta elétrica enviar uma informação (p. ex. aviso de temperatura) via tecnologia de radiotransmissão Bluetooth® a um aparelho terminal móvel.

Indicações de trabalho

A ferramenta elétrica com Bluetooth® Low Energy Module GCY 42 inserido está equipada com uma interface de comunicação. Devem ser observadas as restrições de operação locais, p. ex. em aviões ou hospitais. Nas áreas onde a tecnologia de radiotransmissão Bluetooth® não pode ser usada, têm de ser retirados o Bluetooth Low Energy Module GCY 42 e a bateria de botão.

Nota: A cobertura (13) só deve ser fechada em segurança se o Bluetooth® Low Energy Module GCY 42 e a bateria de botão se encontrarem na ferramenta elétrica.

• Para desativar o Bluetooth® Low Energy Module GCY 42, rode a pilha de botão ou coloque um isolamento entre a

pilha de botão e o Bluetooth® Low Energy Module GCY 42. - Feche a tampa (13), para que não entre sujeira.

Amortecimento das vibrações

Vibração

O amortecimento das vibrações integrado reduz a ocorrência de vibrações.

• Não continue a usar a ferramenta elétrica se o elemento amortecedor estiver danificado.

Indicações para o manuseio ideal da bateria

Proteja a bateria de umidade e água.

Armazene a bateria apenas numa faixa de temperatura de -20°C até 50°C. Não deixe a bateria, p. ex., dentro de um veículo no verão.

Limpe ocasionalmente as aberturas de ventilação da bateria com um pincel macio, limpo e seco.

Uma autonomia consideravelmente inferior após um carregamento indica que a bateria está gasta e tem de ser substituída.

Observar a indicação sobre a eliminação de forma ecológica.

Manutenção e Serviço

Manutenção e limpeza

Retire a bateria da ferramenta elétrica antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de acessórios, etc.), assim como para transporte e armazenamento da mesma. Em caso de acionamento inadvertido do interruptor de ligar/desligar existe perigo de ferimentos.

• Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
• Uma tampa contra o pó danificada deve ser imediatamente substituída. Essa substituição deve ser feita pelo Serviço de Assistência Técnica.
• Limpe o suporte da ferramenta (3) após cada utilização.
• Limpe o suporte da ferramenta antes de cada utilização.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes também em: www.bosch-pt.com

A nossa equipe de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique em todas as questões ou encomendas de peças sobressalentes impreterivelmente a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas

Rodovia Anhanguera, Km 98 - Parque Via Norte

13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Angola

Robert Bosch Ltd

Divisão de Ferramentas Elétricas

Estrada de Cacuaco 288

Luanda

Tel.: [phone]

http://www.bosch-professional.com/ao/pt/

Transporte

As baterias de lítio incluídas estão em conformidade com os requisitos da regulamentação do transporte de mercadorias perigosas. Os acumuladores podem ser transportados pelo utilizador, nas vias públicas, sem mais nenhuma obrigação.

No caso de envio através de terceiros (p. ex.: transporte aéreo ou transitário) é necessário respeitar os requisitos especiais para a embalagem e identificação. Neste caso, para a preparação da embalagem é necessário consultar um perito no transporte de mercadorias perigosas.

Só enviar acumuladores se a carcaça não estiver danificada. Cobrir contatos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretrizes nacionais suplementares.

Descarte

Ferramentas elétricas, baterias, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não descarte as ferramentas elétricas e as baterias/pilhas no lixo doméstico!

Baterias/pilhas:

Lítio:

Por favor, observe as instruções de transporte (ver "Transporte", Página 58).

中文

安全规章

电动工具通用安全警告

警告！

阅读所有警告和所有说明！不遵

照以下警告和说明会导致电

击、着火和/或严重伤害。

保存所有警告和说明书以备查阅。

www.bosch-pt.com:

Low Energy Bluetooth

Módulo GCY 42

instruções

01s-1

LowBluetoothJgUJgU

JuswI GCY 42Energy Module

.

JwJ 28)

juiu1iuiuuiu（）aoqloaiyuljSll0

山山山山山山山山山山山山山山山山山山山山山1

.1gjgl

JJIUd

JgjgogjgljLgS

Low Energy Module GCY 42® Bluetooth

julgglj.dlswxddaglg

Módulo de Baixa Energia GCY 42® Bluetooth

© Low Energy Bluetooth

Módulo GCY 42

*Bluetooth

Módulo de Baixa Energia GCY 42

Low Energy Module Bluetooth

GCY42

(Controle de Recuo)
