MSR900 - автомобільна камера Navitel - Безкоштовний посібник користувача

Тип продукту	Відеореєстратор (цифровий відеореєстратор)
Дисплей	4-дюймовий IPS, 800×480 пікселів
Процесор	MSTAR 8336N
Сенсор камери	GC2053
Формат запису	MOV
Формат фото	JPG
Пам'ять	Карта microSD (клас 6 або вище, 8–256 ГБ)
Інтерфейс USB	Mini-USB 2.0
Блок живлення	DC 5V, 1.5A (через автомобільний зарядний пристрій)
Акумулятор	Зарядний 180 мА·год, 3.7В
Робочий струм	700 мА
Частота	50/60 Гц
Мікрофон / Динамік	Вбудований
Мови	Чеська, Англійська, Французька, Німецька, Угорська, Польська, Російська, Словацька, Іспанська
Розміри (приблизно)	10 × 6 × 3 см (приблизно)
Вага (приблизно)	100 г (приблизно)
Основні функції	WDR, G-датчик, LED лампа, Паркувальний монітор, Циклічний запис, Екранна заставка, Номерний знак, Блокування файлу
Робоча температура	0 °C до +35 °C
Температура зберігання	+5 °C до +45 °C
Вологість	5% до 90% (без конденсації при 25 °C)
Обслуговування	Тримайте лінзу чистою; форматуйте SD-карту в пристрої; використовуйте оригінальний зарядний пристрій
Безпека	Не розбирайте; дотримуйтесь місцевих законів; уникайте вологих/гарячих середовищ
Запасні частини та ремонтопридатність	Оригінальний зарядний пристрій, кріплення та кабель доступні через виробника; немає деталей, які можна обслуговувати користувачем

Часті запитання - MSR900 Navitel

Як відформатувати карту microSD?

Вставте карту в DVR, натисніть Меню для входу в налаштування, виберіть Форматувати SD-карту та підтвердьте OK. Форматування забезпечує правильну роботу та запобігає помилкам даних.

Як почати та зупинити відеозапис?

Підключіть пристрій до зовнішнього джерела живлення; запис починається автоматично (блимає синій світлодіод). Натисніть OK для зупинки запису (постійний синій світлодіод). Натисніть OK знову для відновлення.

Що таке паркувальний монітор і як він працює?

Коли пристрій вимкнено та виявлено вібрацію (наприклад, удар), DVR автоматично вмикається, записує захищене відео, а потім вимикається після однієї хвилини бездіяльності. Це допомагає фіксувати інциденти під час паркування.

Як захистити відеофайл від перезапису?

Під час запису натисніть Вниз для блокування поточного файлу (з’явиться позначка ключа). У режимі відтворення виберіть файл, натисніть Меню, виберіть Захист, потім Заблокувати поточний або Заблокувати всі.

Що таке циклічний запис?

Циклічний запис зберігає відео сегментами заданої тривалості (наприклад, 1-3 хвилини). Коли карта пам'яті заповнюється, найстаріші незахищені відео автоматично перезаписуються, забезпечуючи безперервний запис.

Чи можна використовувати відеореєстратор без постійного підключення живлення?

Внутрішній акумулятор призначений лише для аварійного запису під час паркування та коректного вимкнення. Для повної функціональності (включаючи звичайний запис) потрібне постійне підключення живлення через автомобільний зарядний пристрій.

Як зробити фото?

У режимі відеозапису натисніть Режим для перемикання в режим Фото. Потім натисніть OK для зйомки. Зображення зберігається автоматично.

Що робить G-датчик?

G-датчик виявляє різкий удар або зіткнення. При спрацьовуванні він автоматично блокує поточний відеозапис, щоб його не можна було перезаписати. Це гарантує збереження важливих кадрів.

Як правильно встановити пристрій?

Вставте карту microSD (клас 6+, 8-256 ГБ), закріпіть кронштейн на лобовому склі, підключіть автомобільний зарядний пристрій до прикурювача та mini-USB кабель. Відрегулюйте камеру так, щоб об'єктив був паралельний землі. Запустіть двигун; червоний індикатор загориться, потім синій світлодіод блимає під час запису.

Що робити, якщо пристрій завис?

Натисніть кнопку Скидання (розташована біля слота microSD) за допомогою скріпки або подібного інструменту. Це перезавантажить пристрій. Якщо проблема не зникає, переконайтеся, що ви використовуєте рекомендовану карту microSD і відформатували її в пристрої.

ПОСІБНИК КОРИСТУВАЧА MSR900 Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®.

NAVITEL MSR900 – багатофункціональний відеореєстратор з високою якістю відео-та фотозйомки, а також безліччю додаткових функцій, описаних в даному керівництві користувача. Уважно прочитайте керівництво перед використанням пристрою та зберігайте для подальшого використання.

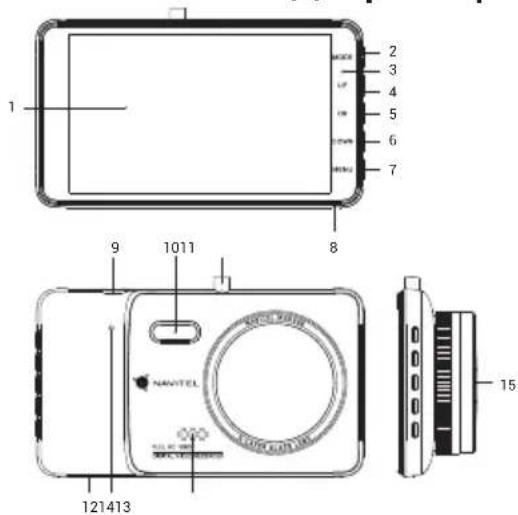

Зовнішній вигляд пристрою

1. LCD ekran
2. Роз'єм mini-USB
3. Режим 10. LED підсвічування
4. Індикатор 11. Кріплення
5. Bropy 12. Слот microSD
6. Увімк./ОК 13. Скидання
7. Вниз 14. Динамік
8. Меню 15. Камера
9. Мікрофон

Кнопки

Кнопка Функції
Увімк./Вимк.	Натисніть і утримуйте 3 секунди для увімкнення/вимкнення пристрою.У режимі Запис відео, натисніть, щоб почати запис. Натисніть ще раз, щоб зупинити запис.У режимі Фото, натисніть, щоб зробити фотографію.У режимі Відтворення, натисніть, щоб вибрати файл або призупинити/продовжити перегляд.У Меню, натисніть, щоб вибрати попередній/наступний файл або пункт меню.
Меню	Натисніть, щоб перейти в меню налаштувань. Натисніть ще раз, щоб перейти до налаштувань пристрою.
Режим	Натисніть, щоб переключатися між режимами роботи пристрою Запис відео, Фото та Відтворення.
Вгору/Вниз	У меню, натисніть, щоб вибрати попередній/наступний файл або пункт меню.У режимі Запис відео, натисніть, щоб заблокувати поточний файл (захищені файли не можуть бути видалені або перезаписані).У режимі Фото натисніть, щоб віддалити/наблизити зображення.
Скидання Якщо	пристрій не відповідає, натисніть для скидання.

Примітка: Вбудований акумулятор призначений тільки для запису аварійної події в режимі паркування та коректного вимикання пристрою при відключенні живлення. Для повноцінної роботи пристрою в будьякому з режимів потрібне постійне підключення живлення.

NAVITEL

Функції пристрою

Форматування карти пам'яті

Форматування карти пам'яті в відеореєстраторі необхідно для коректної роботи пристрою. Форматування карти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилок запису і читання даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

Відеозапис При підключенні до джерела живлення пристрій увімкнеться і розпочне запис автоматично (при цьому почне блимати синій індикатор). Щоб зупинити запис натисніть ОК (синій індикатор буде горіти безперервно). Для запису нового відео натисніть ОК ще раз. Кожне відео автоматично зберігається.

Фотозйомка У режимі Запис відео, натисніть Режим, щоб перейти в режим Зйомка, потім ОК, щоб зробити знімок. Він буде збережений автоматично.

Відтворення У режимі Запис відео, двічі натисніть кнопку Режим, щоб потрапити в режим Відтворення. Виберіть файл за допомогою кнопок Вгору і Вниз, потім натисніть ОК для відтворення файлу. Ви можете призупинити/продовжити відтворення натисканням на кнопку ОК.

Запис аудіо Ця функція дозволяє зробити запис відео зі звуком або без звуку.

Захист файлу У режимі Запис відео, натисніть кнопку Вниз, щоб захистити поточний файл. У режимі Відтворення, виберіть файл, потім натисніть Меню далі виберіть «Захист», потім «Заблокувати цей/всі файли». Захищені файли не можуть бути вилучені або перезаписані.

NAVITEL

NAVITEL MSR900

Циклічний запис Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштувати в Меню. Якщо на карті закінчиться місце, незахищені файли будуть перезаписані у тому порядку, у якому вони були створені.

WDR Більш широкий динамічний діапазон. Вимкнений за замовчуванням.

G-сенсор У разі зіткнення, пристрій автоматично захистить поточний запис.

Режим парковки Якщо, перебуваючи у вимкненому стані, пристрій відчує вібрацію, він автоматично вмикається і починає запис. Файл запису буде заблокований. Якщо нічого не буде відбуватися протягом хвилини, пристрій вимкнеться.

LED підсвічування Збільшує яскравість зображення в темряві.

Штамп Введите штамп, який буде додано до відеозаписів. Виберіть потрібний символ кнопками Вгору і Вниз, натисніть ОК для вибору. Для перемикання між типами символів (цифри, букви, і т.д.) використовуйте кнопку Режим.

Підзаряд батареї При підключенні пристрою до джерела зовнішнього живлення загориться червоний індикатор. По мірі заповнення батареї червоне світло буде тьмяніти. Коли батарея буде повністю заряджена, червоний індикатор згасне.

Автоматичне В меню налаштувань можна налаштувати часовий інтервал автоматичного вимкнення вимкнення екрану екрану.

USB-підключення * При підключенні пристрою до ПК за допомогою USB-кабелю з'являться дві опції підключення:

1) Mass Storage: відтворення, копіювання і видалення файлів.

2) Record: стандартний режим.

* Ця функція доступна тільки у версії прошивки 20200528-V1.0 і вище.

Установка

1. Заглушіть двигун.
2. Встановіть microSD-карту у відповідний слот відеореєстратора.

Примітка: використовуйте високошвидкісну (Class 6 і вище) карту ємністю 8-256 ГБ.

• Щоб уникнути пошкодження пристрою та/або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

• Закріпіть пристрій на лобовому склі за допомогою утримувача.

• Підключіть зарядний пристрій (ЗП) до гнізда прикурювача.
• Підключіть ЗП до пристрою через роз'єм mini-USB.

Примітка: кабель можна розташувати по краю лобового скла.

1. Переконайтеся, що камера розташована правильно. Об'єктив повинен бути спрямований паралельно землі.
2. Заведіть двигун, переконайтеся, що пристрій встановлено правильно.

Примітка: якщо пристрій встановлено правильно, загориться червоний індикатор, пристрій увімкнеться і розпочне відеозапис.

Запобіжні заходи

1. Використовуйте тільки оригінальний адаптер ЗП. Використання іншого адаптера може негативно вплинути на акумулятор пристрою.
2. Не використовуйте пристрій у спекотному або вологому кліматі.
3. Слідкуйте за чистотою об'єктива.
4. Не розбирайте пристрій і не виконуйте його ремонт самостійно.
5. Чітко дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися у незаконних цілях.
6. Допустима температура зовнішнього середовища в режимі експлуатації: від 0 до +35 °C. Температура зберігання: від +5 до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).

Технічні характеристики

Процесор MSTAR 8336N			Живлення DC 5 V	1.5 A
Дисплей 4", 800×480, IPS			Частота 50 Гц/60 Гц
Камера GC2053			Акумулятор 180 мАг	3.7 В
Формат відео MOV			Робочий струм 700 мА
Формат зображення JPG			Мікрофон/динамік Под держиваются
Пам'ять microSD	карта		Мови	англійська, іспанська,німецька, польська,російська, словацька,французька, чеська,угорська
Об'єм microSD-карти до	256 ГБ
USB mini-USB

Примітка: технічні характеристики можуть змінюватися у результаті оновлень.

Тип пристрою: Відеореєстратор.

Найменування товару: NAVITEL MSR900.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic.

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd.
