Тип продукта	Видеорегистратор (цифровой видеорегистратор)
Дисплей	4-дюймовый IPS, 800×480 пикселей
Процессор	MSTAR 8336N
Датчик камеры	GC2053
Формат записи	MOV
Формат фото	JPG
Память	Карта microSD (класс 6 и выше, 8–256 ГБ)
Интерфейс USB	Mini-USB 2.0
Питание	DC 5V, 1.5A (через автомобильное зарядное устройство)
Аккумулятор	Перезаряжаемый 180 мАч, 3.7 В
Рабочий ток	700 мА
Частота	50/60 Гц
Микрофон / Динамик	Встроенный
Языки	Чешский, Английский, Французский, Немецкий, Венгерский, Польский, Русский, Словацкий, Испанский
Размеры (прибл.)	10 × 6 × 3 см (приблизительно)
Вес (прибл.)	100 г (приблизительно)
Ключевые особенности	WDR, G-сенсор, светодиодный индикатор, парковочный монитор, циклическая запись, заставка, номерной знак, блокировка файла
Рабочая температура	от 0 °C до +35 °C
Температура хранения	от +5 °C до +45 °C
Влажность	от 5% до 90% (без конденсации при 25 °C)
Обслуживание	Держите объектив в чистоте; форматируйте SD-карту в устройстве; используйте оригинальное зарядное устройство
Безопасность	Не разбирайте; соблюдайте местные законы; избегайте влажных/горячих условий
Запчасти и ремонтопригодность	Оригинальное зарядное устройство, крепление и кабель доступны у производителя; нет деталей, обслуживаемых пользователем

Часто задаваемые вопросы - MSR900 Navitel

Как отформатировать карту microSD?

Вставьте карту в видеорегистратор, нажмите Меню для входа в настройки, выберите Форматировать SD-карту и подтвердите нажатием OK. Форматирование обеспечивает правильную работу и предотвращает ошибки данных.

Как начать и остановить видеозапись?

Подключите устройство к внешнему источнику питания; запись начнется автоматически (мигающий синий свет). Нажмите OK для остановки записи (постоянный синий свет). Снова нажмите OK для возобновления.

Что такое Парковочный монитор и как он работает?

Когда устройство выключено и обнаружена вибрация (например, удар), видеорегистратор автоматически включается, записывает защищенное видео, а затем выключается через минуту бездействия. Это помогает зафиксировать инциденты во время парковки.

Как защитить видеофайл от перезаписи?

Во время записи нажмите Вниз для блокировки текущего файла (появится значок ключа). В режиме воспроизведения выберите файл, нажмите Меню, выберите Защита, затем Заблокировать текущий или Заблокировать все.

Что такое циклическая запись?

Циклическая запись сохраняет видео отрезками заданной продолжительности (например, 1‑3 минуты). Когда карта памяти заполняется, самые старые незащищенные видео автоматически перезаписываются, обеспечивая непрерывную запись.

Можно ли использовать видеорегистратор без постоянного подключения питания?

Внутренний аккумулятор предназначен только для аварийной парковочной записи и корректного выключения. Для полной функциональности (включая обычную запись) требуется постоянное подключение питания через автомобильное зарядное устройство.

Как сделать фото?

В режиме видеозаписи нажмите Режим для переключения в режим Съемка. Затем нажмите OK для съемки. Изображение сохраняется автоматически.

Что делает G-сенсор?

G-сенсор обнаруживает резкое воздействие или столкновение. При срабатывании он автоматически блокирует текущую видеозапись, чтобы она не была перезаписана. Это гарантирует сохранение важных кадров.

Как правильно установить устройство?

Вставьте карту microSD (класс 6+, 8‑256 ГБ), прикрепите кронштейн к лобовому стеклу, подключите автомобильное зарядное устройство к прикуривателю и mini‑USB кабель. Отрегулируйте камеру так, чтобы объектив был параллелен земле. Запустите двигатель; красный индикатор загорится, затем синий свет будет мигать при записи.

Что делать, если устройство зависло?

Нажмите кнопку Сброс (находится рядом со слотом microSD) с помощью скрепки или аналогичного инструмента. Это перезапустит устройство. Если проблема сохраняется, убедитесь, что вы используете рекомендованную карту microSD и отформатировали ее в устройстве.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MSR900 Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL MSR900 DVR — многофункциональный видеорегистратор с высоким качеством видео- и фотосъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

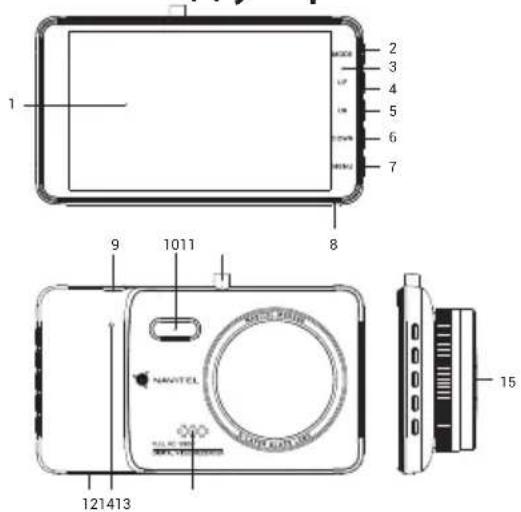

Внешний вид устройства

1. LCD экран
2. Режим
3. Индикатор
4. Вверх
5. Вкл./ОК
6. Вниз
7. Меню
   8.Микрофон

Кнопки

Кнопка Функции
Вкл./ОК	Нажмите и удерживайте 3 секунды для включения/выключения устройства.В режимеЗаписивидео, нажмите для начала записи. Нажмите еще раз, чтобы остановить запись.В режимеФото, нажмите, чтобы сделать снимок.В режимеВоспроизведения, нажмите, чтобы выбрать файл, или приостановить/продолжить просмотр видеофайла.ВМеню, нажмите, чтобы выбрать пункт меню или файл.
Меню	Нажмите, чтобы попасть в меню Настройки режима. Нажмите еще раз, чтобы перейти к параметрам устройства.
Режим	Нажмите, чтобы переключаться между режимамиЗаписивидео, Фотои Воспроизведения.
Вверх/Вниз	ВМеню, нажмите, чтобы выбрать пункт меню или файл.В режимеЗаписивидео, нажмите, чтобы защитить файл текущей записи.В режимеФото, нажмите, чтобы приблизить/отдалить изображение.
Сброс Если устройство не отвечает, нажмите для сброса.

Примечание: Встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания. Для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

NAVITEL

Функции устройства

Форматирование карты памяти

Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

Видео При подключении к источнику питания устройство включится и начнет запись автоматически (при этом замигает синий индикатор). Нажмите ОК, чтобы остановить запись (синий индикатор будет гореть непрерывно). Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически сохраняется.

Фотосъемка В режиме Записи видео, нажмите кнопку Режим, чтобы попасть в режим Фото, затем нажмите ОК, чтобы сделать снимок. Он будет сохранен автоматически.

Воспроизведение В режиме Записи видео, дважды нажмите кнопку Режим, чтобы попасть в режим Воспроизведения. Выберите файл с помощь кнопок Вверх и Вниз, затем нажмите ОК для воспроизведения файла. Вы можете приостановить/продолжить воспроизведение нажатием на кнопку ОК.

Запись аудио Записывайте видео со звуком или без.

Защита файла В режиме Записи видео нажмите Вниз, чтобы защитить текущую запись. В режиме Воспроизведения, выберите файл, нажмите кнопку Меню, выберите пункт Защита, затем Заблокировать этот файл или Заблокировать все файлы. Защищенные файлы не могут быть удалены или перезаписаны.

Циклическая запись Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.

WDR Более широкий динамический диапазон. Выключен по умолчанию.

G-сенсор В случае столкновения устройство автоматически защитит текущую запись.

Режим парковки Если, находясь в выключенном состоянии, устройство зафиксирует вибрацию, оно автоматически включится и начнет запись. Файл записи будет защищен. Если ничего не будет происходить в течение минуты, устройство выключится.

LED подсветка Увеличивает яркость изображения в темноте.

Штамп Введите штамп даты, который будет добавлен к видеозаписям. Выберите нужный символ кнопками Вверх и Вниз, нажмите ОК для ввода. Для переключения между типами символов (цифры, буквы, и т. д.) используйте кнопку Режим.

Подзаряд батареи При подключении устройства к источнику внешнего питания загорится красный индикатор. По мере заполнения батареи красный свет будет тускнеть. Когда батарея будет полностью заряжена, красный индикатор выключится.

Автоматическое Устройство может автоматически выключать экран для снижения энергопотребления. выключение экрана В меню настроек можно выбрать временной интервал автоматического отключения экрана.

USB-подключение * При подключении устройства к ПК при помощи USB-кабеля появятся две опции подключения:

1) Mass Storage: воспроизведение, копирование и удаление файлов.
2) Record: стандартный режим.

* Эта функция доступна только в версии прошивки 20200528-V1.0 и выше.

Установка

1. Заглушите двигатель.
2. Вставьте microSD-карту в соответствующий слот видеорегистратора.

Примечание: используйте высокоскоростную (Class 6 и выше) карту емкостью 8-256 ГБ.

- Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства. - До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

1. Закрепите устройство на лобовом стекле при помощи держателя.
2. Подключите 3У к гнезду прикуривателя.
3. Подключите 3У к устройству через разъем mini-USB.
   Примечание: кабель можно расположить по краю лобового стекла.
4. Убедитесь, что камера расположена правильно. Объектив должен быть направлен параллельно земле.
5. Заведите двигатель, убедитесь что устройство установлено правильно.
   Примечание: если устройство установлено правильно, загорится красный индикатор, устройство включится и начнет видеозапись.

Меры предосторожности

1. Используйте только оригинальный адаптер 3У. Использование другого адаптера может негативно повлиять на аккумулятор устройства.
2. Не используйте устройство в жарком или влажном климате.
3. Следите за чистотой объектива.
4. Не разбирайте устройство и не производите его ремонт самостоятельно.
5. Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
6. Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).

Технические характеристики

Процессор MSTAR	8336N	Питание DC 5 В 1.5 А
Дисплей 4", 800×4	80, IPS	Частота 50 Гц/60 Гц
Камеры GC2053		Аккумулятор 180 мАч 3.7 В
Формат видео MOV		Рабочий ток 700 мА
Формат изображения JPG		Микрофон/динамикЕсть
Память microSD карта		Языканглийский,венгерский, испанский,немецкий, польский,русский, словацкий,французский, чешский
Объем microSD-карты до 256 ГБ
USB mini-USB 20

Примечание: комплектация, внешний вид, технические характеристики, не изменяющие общей функциональности устройства, могут быть изменены производителем без предварительного уведомления.
Тип устройства: Видеорегистратор. Модель товара: NAVITEL MSR900.
Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].
Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].
Сделано в Китае: компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технолоджи Ко., Лтд].
Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].
Регистрационный номер сертификата соответствия: № ЕАЭС RU С-С.АЖ49.В.00470/20, сроком действия: до 08.10.2025. Выдан согласно требованиям Технического регламента ТР ТС 020/2011 Органом по сертификации "Апекс-сертификация" Общества с ограниченной ответственностью "Апекс" 09.10.2020.
Дата производства: указана в серийном номере на корпусе устройства в формате MSR900ГГГГММ00000. год месяц
