MSR900 - Sõidukaamera Navitel - Tasuta kasutusjuhend

Toote tüüp	Sõidukikaamera (digitaalne videosalvesti)
Ekraan	4-tolline IPS, 800×480 pikslit
Protsessor	MSTAR 8336N
Kaamera andur	GC2053
Salvestusvorming	MOV
Foto vorming	JPG
Salvestusruum	microSD-kaart (Class 6 või kõrgem, 8–256 GB)
USB-liides	Mini-USB 2.0
Toide	DC 5V, 1.5A (läbi auto laadija)
Aku	Laetav 180 mAh, 3,7 V
Töövool	700 mA
Sagedus	50/60 Hz
Mikrofon / kõlar	Sisseehitatud
Keeled	Tšehhi, inglise, prantsuse, saksa, ungari, poola, vene, slovaki, hispaania
Mõõtmed (ligikaudne)	10 × 6 × 3 cm (hinnanguliselt)
Kaal (ligikaudne)	100 g (hinnanguliselt)
Peamised omadused	WDR, G-andur, LED-lamp, parkimisjälgimine, tsükliline salvestus, ekraanisäästja, numbrimärgi lisamine, faili lukustamine
Töötemperatuur	0 °C kuni +35 °C
Säilitustemperatuur	+5 °C kuni +45 °C
Niiskus	5% kuni 90% (mittekondenseeruv temperatuuril 25 °C)
Hooldus	Hoidke objektiiv puhas; vormindage SD-kaart seadmes; kasutage originaal laadijat
Ohutus	Ärge võtke lahti; järgige kohalikke seadusi; vältige niiskeid/kuuma keskkondi
Varuosad ja parandatavus	Originaal laadija, kinnitus ja kaabel saadaval tootja kaudu; kasutaja poolt hooldatavaid osi pole

Korduma kippuvad küsimused - MSR900 Navitel

Kuidas vormindada microSD-kaarti?

Sisestage kaart DVR-i, vajutage Menüü seadistustesse sisenemiseks, valige Vorminda SD-kaart ja kinnitage OK. Vormindamine tagab korrektse töö ja hoiab ära andmevead.

Kuidas alustada ja peatada videosalvestust?

Ühendage seade välise toiteallikaga; salvestus algab automaatselt (vilkuv sinine tuli). Vajutage OK salvestuse peatamiseks (ühtlane sinine tuli). Uuesti OK vajutades jätkub.

Mis on parkimisjälgimine ja kuidas see töötab?

Kui seade on välja lülitatud ja tuvastatakse vibratsioon (nt põrge), lülitub DVR automaatselt sisse, salvestab kaitstud video ja lülitub pärast ühe minuti pikkust tegevusetust välja. See aitab jäädvustada juhtumeid parkimise ajal.

Kuidas kaitsta videofaili ülekirjutamise eest?

Salvestuse ajal vajutage Alla praeguse faili lukustamiseks (ilmub võtmeikoon). Taasesitusrežiimis valige fail, vajutage Menüü, valige Kaitse, seejärel Lukusta praegune või Lukusta kõik.

Mis on tsükliline salvestus?

Tsükliline salvestus salvestab videod kindla pikkusega segmentidena (nt 1–3 minutit). Kui mälukaart on täis, kirjutatakse vanimad kaitsmata videod automaatselt üle, tagades pideva salvestuse.

Kas ma saan sõidukikaamerat kasutada ilma pideva toiteühenduseta?

Sisemine aku on ainult hädaolukorras parkimissalvestuseks ja korrapäraseks väljalülitamiseks. Täieliku funktsionaalsuse jaoks (sh tavasalvestus) on vajalik pidev toiteühendus läbi auto laadija.

Kuidas teha fotot?

Videosalvestusrežiimis vajutage Režiim, et lülituda Pildistamine režiimile. Seejärel vajutage OK foto tegemiseks. Pilt salvestatakse automaatselt.

Mida teeb G-andur?

G-andur tuvastab äkilise löögi või kokkupõrke. Käivitumisel lukustab see automaatselt praeguse videosalvestuse, et seda ei saaks üle kirjutada. See tagab oluliste salvestiste säilimise.

Kuidas seadet õigesti paigaldada?

Sisestage microSD-kaart (Class 6+, 8–256 GB), kinnitage kronstein tuuleklaasile, ühendage auto laadija sigaretisüütajasse ja mini-USB-kaabel. Seadistage kaamera nii, et objektiiv oleks maapinnaga paralleelne. Käivitage mootor; punane indikaator süttib, seejärel sinine tuli vilgub salvestamisel.

Mida teha, kui seade külmub?

Vajutage Lähtesta nuppu (asub microSD-pesa lähedal) kirjaklambri vms abil. See taaskäivitab seadme. Kui probleem püsib, veenduge, et kasutate soovitatud microSD-kaarti ja olete selle seadmes vormindanud.

KASUTUSJUHEND MSR900 Navitel

NAVITEL MSR900 on multifunktsionaalne peeneralduslik DVR, millel on mitmeid funktsioone ja omadusi, mida on kirjeldatud käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.

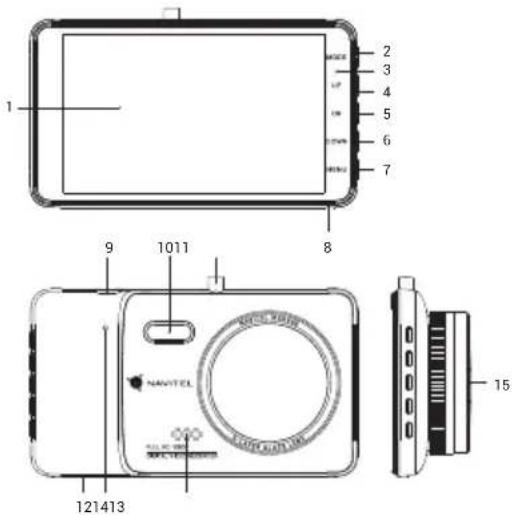

Seadme skeem

1. LCD-ekraan 9. Port mini-USB
2. Režiim 10. LED-lamp
3. LED-indikaatortuli 11. Paigaldusport
4. Üles 12. microSD kaardi ava
5. Toide/OK 13. Lähtestamine
6. Alla 14. Kölar
7. Menüü 15. Kaamera
8. Mikrofon

Nupud

Nupp Funktsioonid
Toide/OK	Seadme sisse/välja lülitamiseks vajutage ja hoidke nuppu 3 sekundit all.Video salvestamiserežiimis vajutage selleks, et alustada salvestust; vajutage uuesti, et peatada.Pildistamiserežiimis vajutage selleks, et pilti teha.Taasesitamiserežiimis vajutage, et valida fail või panna video pausile või uuesti mängima.Menüüs vajutage selleks, et valida menüüvalik.
Menüü	Vajutage, et siseneda režiimi seadistuste menüüsse. Vajutage uuesti, et avada menüüseadistused.
Mode	Vajutage, et validavideo salvestamise,pildistamisija taasesitamiserežiimide vahel.
Üles/Alla	Peamenüüs vajutage, et tõsta esile järgmine/eelmine menüüosa või fail.Video salvestamiserežiimis vajutage käimasoleva salvestuse kaitsmiseks „Down“.Pildistamiserežiimis vajutage sisse või välja suumimiseks.
Reset Kui seade ei reageeri, vajutage lähtestamiseks seda nuppu.

Märkus: Integreeritud aku on möeldud vaid parkimisrežiimil toimunud avariijuhtumite salvestamiseks ja seadme korrapäraseks väljalülitamiseks toite väljalülitamise korral. Seadme täisväärtuslikuks tööks on vajalik katkematu ühendus toiteallikaga.

NAVITEL s.r.o. teatab, et NAVITEL MSR900 on kooskölas direktiiviga EMC 2014/30/EU.

Vastavusdeklaratsiooni täistekst on kättesaadav järgmisel Interneti-aadressil:

www.navitel.cz/ee/declaration_of_conformity/msr900

Seadme funktsioonid

SD-kaardi MicroSD-kaardi vormindamine DVR-iga on vajalik selleks, et seade korralikult toimiks. Vormindage microSD-kaart enne microSD-kaardi või andmevea kasutamist. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

Video Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist (mida näitab vilkuv sinine valgus). Salvestamise peatamiseks vajutage OK nuppu (sinine valgus löpetab vilkumise). Uue video salvestamiseks vajuta OK. Iga video salvestatakse automaat selt.

Foto Video salvestamise režiimis vajutage pildistamise režiimi käivitamiseks „Mode“ nuppu, foto tegemiseks vajutage OK nuppu (foto salvestatakse automaatselt).

Taasesitamine Video salvestamise režiimis vajutage taasesitamise režiimi sisenemiseks „Mode“ nuppu kaks korda; faili valimiseks vajutage „Up“ ja „Down“ nuppe; faili esitamiseks vajutage OK nup pu. Taasesitamise ajal vajutage OK, et video pausile panna/taaskäivitada.

Faili lukustamine Video salvestamise režiimis vajutage „Down“, et kaitsta käimasolevat salvestust. Ekraani alumisse serva ilmub võtmesümbol. Taasesitamise režiimis valige fail, vajutage „Menu“ ja valige „Protect“ (kaitske), seejärel „Lock Current“ (lukustage käesolev) või „Lock All“ (lu kustage köik). Kaitstud faile ei ole võimalik kustutada või üle kirjutada. Kaitse eemal damiseks valige „Unlock Current“ (lukustage lahti käesolev)/ „Unlock All“ (lukustage lahti köik).

Heli salvestamine Video salvestamine heliga või ilma.

Loop-salvestamine

See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu). Kui mälukaart on täis, kirjutatakse köik kaitsmata failid üle nende salvestamise järjestuses.

WDR Wide Dynamic Range võimaldab dünaamilisemat ulatust ja detailsemat pilti. Vaikimisi välja lülitatud.

G-sensor Kui söiduk saab milleltki löögi, lukustab DVR käesoleva video automaatselt.

LED-lamp Pimeduses vajutage see sisse pildi ereduse parandamiseks.

Parkimismonitor Väljalülitatud režiimis – kui seade tuvastab vibratsiooni, lülitub see automaatselt sisse ja alustab salvestamist. Fail kaitstakse (lukustatakse). Kui enam kui minuti jooksul midagi ei juhtu, lülitub seade välja.

Numbrimärk Sisestage numbrimärgi number, et lisada see video salvestustele. Tähtede valimiseks vaju tage „Up“ ja „Down“ ning sobiva tähe sisestamiseks „OK“. Vajutage „Mode“, et valida erinevate märgitüüpide (tähed, numbrid jms) vahel. Vaikimisi välja lülitatud.

Aku Punane indikaatortuli läheb põlema, kui seade on ühendatud välise toiteallikaga; aku laa dides hakkab tuli vähehaaval kustuma, kui punane tuli on kustunud, tähendab see, et aku on täis.

Ekraanisäästja Seade vöib energiatarbimise vähendamiseks ekraani automaatselt välja lülitada; ajaintervalli saab seadistada ekraanisäästja menüüst.

USB-ühendus * Kui ühendate seadme USB-kaabli abil arvutiga, kuvatakse kaks ühenduse võimalust:

1) Mass Storage: failide esitamine, kopeerimine ja kustutamine.

2) Record: tavarežiim.

* See funktsioon on saadaval ainult püsivara versioonis 20200528-V1.0 ja uuemates versioonides.

Paigaldamine

1. Seisake auto mootor.
2. Asetage microSD kaart DVRi.

Märkus: kasutage kiiret SD-kaart (vähemalt klass 6); maht peaks olema vahemikus 8–256 GB.

• DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-operatsiooni ajal.

• Tähelepanu! Enne microSD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete vigu. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

• Kinnitage seade hoidja abil esiklaasile.

• Ühendage autolaadija sigaretisüütajasse.
• Ühendage mini-USB-liides laadija pikendusjuhtme abil autolaadijasse.

Märkus: laadija pikendusjuhet on võimalik paigutada pikki esiklaasi serva.

1. Kohandage kaamera positsiooni; kontrollige, et lääts on maaga paralleelselt.
2. Käivitage mootor; kontrollige, kas seade on korrektselt paigaldatud.

Märkus: kui seade on korrektselt, põleb indikaator punaselt, seade käivitub ja hakkab salvestama (sinine tuli vilgub).

Ettevaatusabinõud

1. Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut negatiivselt.
2. Ärge kasutage seadet niiskes või kuumas keskkonnas.
3. Hoidke lääts puhtana.
4. Ärge võtke seadet ise lahti või parandage seda ise.
5. Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on keelatud.
6. Töörežiimil lubatud ümbritseva öhukeskkonna temperatuur: 0...+35 °C. Hoiustamistemperatuur: +5...+45 °C. Suhteline öhuniiskus: 5–90% ilma kondensatsioonita (25 °C).

Spetsifikatsioonid

Protsessor MSTAR 8336N
Ekraan 4", 800×480, IPS
Kaamera GC2053
Salvestusformaat MOV
Pildiformaat JPG
Salvestamine microSD kaart
microSD kaardi maht 256 GB max
USB mini-USB 210

Toide DC5V 1.5	A
Sagedus 50 Hz/60	Hz
Aku	180 mAh 3.7 Vtaaslaetav aku
Töövool 700 mA
Mikrofon/kõlar Toetatud
Keel	tšehhi, inglise, prantsuse, saksa, poola, vene,slovaki, hispaania

Märkus: seoses uuendustega võivad spetsifikatsioonid muutuda.
