Тип продукту	Сніговий вентилятор (снігова фреза)
Марка	AL-KO
Модель	SnowLine 620.4 E III LED
Ширина очищення	62 см (оцінка за моделлю)
Регульована висота очищення	Так, через регульовані полозки
Двигун	Бензиновий, 4-тактний, ручний та електричний запуск 230 В
Потужність двигуна	Не вказана явно, приблизно 5–7 к.с. (оцінка)
Ємність паливного бака	Не вказана явно, приблизно 3,5 л (оцінка)
Ємність моторної оливи	Не вказана явно, приблизно 0,6 л (оцінка)
Швидкості	6 вперед + 2 назад, важіль перемикання швидкостей
Система приводу	Черв'ячна передача, троси Боудена
Випускний канал	Напрямок регулюється вручну, висота регулюється відбивачем
Освітлення	Вбудований світлодіод, вмикається автоматично при запуску
Обігрів ручок	Так, з вимикачем
Вага	Приблизно 65–70 кг (оцінка)
Рекомендований тиск у шинах	Вказана на шині (макс. 1 бар ≈ 14,5 psi)
Захисні пристрої	Важелі зчеплення (2), зрізні болти, зупинка двигуна
Комплект поставки	Снігова фреза, ручки, панель керування, випускний канал, ключі, запасні болти, інструкції
Технічне обслуговування	Змащення черв'яка, заміна оливи, перевірка болтів, регулювання тросів
Належне використання	Очищення свіжого снігу на твердих поверхнях (приватна територія)
Гарантія	Законна, витратні матеріали не входять

Часті запитання - SnowLine 620.4 E III LED AL-KO

Як запустити двигун AL-KO SnowLine 620.4 E III LED?

Відкрийте паливний кран, встановіть повітряну заслінку в положення CLOSE, натисніть 3–5 разів на праймер, встановіть ручку газу на швидкий режим, вставте ключ запалювання, потім потягніть за стартерний шнур (ручний запуск) або скористайтеся запуском 230 В.

Яку моторну оливу використовувати та як заправити?

Використовуйте 4-тактну моторну оливу (SAE 5W-30 або 10W-30 залежно від температури). Відкрутіть кришку заливної горловини, залийте через лійку, перевірте рівень щупом і закрийте.

Як відрегулювати висоту очищення?

Зупиніть двигун і черв'як. Послабте гвинти лівого та правого полозків, перемістіть полозки вгору або вниз, щоб відрегулювати висоту очищувальної плити, потім затягніть. Обидва полозки повинні бути на однаковій висоті.

Що робити, якщо черв'як не обертається, хоча важіль зчеплення натиснуто?

Спочатку перевірте зрізні болти (вони можуть бути зламані). Замініть їх оригінальними деталями. Якщо проблема не зникає, відрегулюйте трос Боудена черв'ячної передачі або зверніться до майстерні.

Як доглядати сніговий вентилятор після використання?

Очистіть пристрій, особливо випускний канал і черв'як від снігу та солі. Перевірте зрізні болти, тиск у шинах і змастіть черв'як кожні 8 годин роботи. Після сезону злийте паливо з карбюратора та бака.

Які основні правила безпеки?

Ніколи не кладіть руки в обертовий черв'як. Носіть захисні окуляри та засоби захисту слуху. Не використовуйте пристрій у закритому приміщенні (ризик CO). Перед очищенням або регулюванням вимкніть двигун і зніміть наконечник свічки.

Як розблокувати забитий випускний канал?

Відпустіть важелі зчеплення, вимкніть двигун, зачекайте повної зупинки, потім використовуйте наданий інструмент для чищення (ніколи руками) для видалення снігу та льоду.

Яка різниця між передніми та задніми швидкостями?

Важіль перемикання швидкостей має 6 передніх швидкостей (1 = повільна, 6 = швидка) та 2 задні (R1 = повільна, R2 = швидка). Використовуйте низькі швидкості для важких навантажень і високі для транспортування.

Як транспортувати або зберігати пристрій?

Для транспортування вимкніть привід системи. Для зимового зберігання злийте карбюратор, запускаючи двигун із закритим краником, очистіть пристрій і зберігайте в сухому місці, недоступному для дітей.

Де знайти запчастини для SnowLine 620.4 E III LED?

Запчастини доступні на офіційному сайті AL-KO: www.alko-garden.com/spareparts. Завжди використовуйте оригінальні деталі для безпеки та гарантії.

ПОСІБНИК КОРИСТУВАЧА SnowLine 620.4 E III LED AL-KO

Сваких 8 радних часова

3 УКАЗАНИЯ ЗА БЕЗОПАСНОСТ

ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

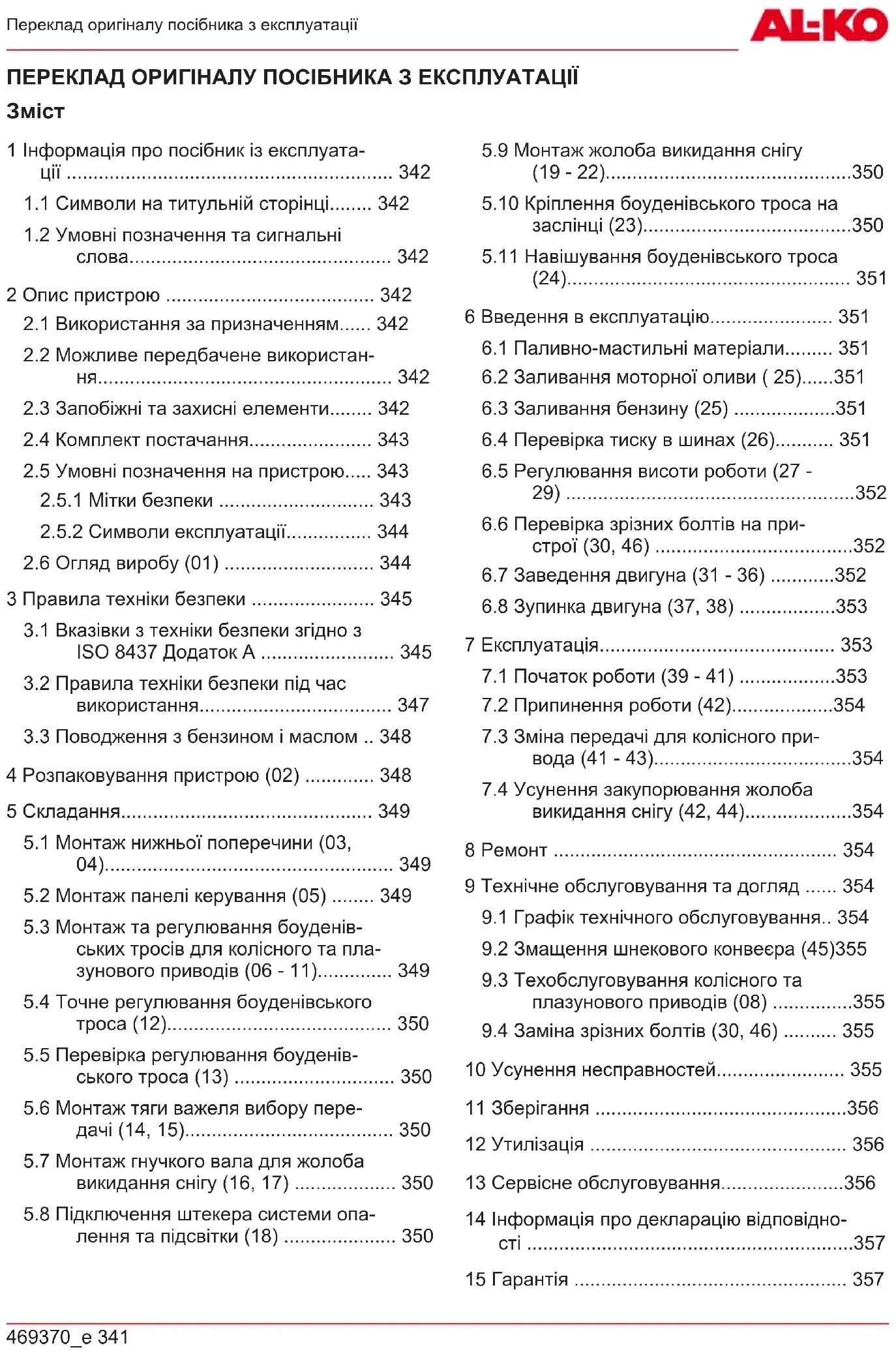

Зміст

1 Інформація про посібник із експлуата- ції 342

1.1 Символи на титульній сторінці..... 342

1.2 Умовні позначення та сигнальні слова.... 342

2 Опис пристрою 342

2.1 Використання за призначенням..... 342

2.2 Можливе передбачене використання.... 342

2.3 Запобіжні та захисні елементи..... 342

2.4 Комплект постачання.... 343

2.5 Умовні позначення на пристрою..... 343

2.5.1 Мітки безпеки 343

2.5.2 Символи експлуатації..... 344

2.6 Огляд виробу (01) 344

3 Правила техніки безпеки 345

3.1 Вказівки з техніки безпеки згідно з ISO 8437 Додаток А 345

3.2 Правила техніки безпеки під час використання.... 347

3.3 Поводження з бензином і маслом .. 348

4 Розпаковування пристрою (02) ...... 348

5 Складання.... 349

5.1 Монтаж нижньої поперечини (03, 04).... 349

5.2 Монтаж панелі керування (05) ..... 349

5.3 Монтаж та регулювання боуденів- ських тросів для колісного та пла- зунового приводів (06 - 11)...... 349

5.4 Точне регулювання боуденівського троса (12)...... 350

5.5 Перевірка регулювання боуденів- ського троса (13) 350

5.6 Монтаж тяги важеля вибору передачі (14, 15).... 350

5.7 Монтаж гнучкого вала для жолоба викидання снігу (16, 17) ...... 350

5.8 Підключення штекера системи опа- лення та підсвітки (18) 350

5.9 Монтаж жолоба викидання снігу (19 - 22)......350

5.10 Кріплення боуденівського троса на заслінці (23)....350

5.11 Навішування боуденівського троса (24).... 351

6 Введення в експлуатацію.... 351

6.1 Паливно-мастильні матеріали..... 351

6.2 Заливання моторної оливи ( 25).....351

6.3 Заливання бензину (25) ......351

6.4 Перевірка тиску в шинах (26)...... 351

6.5 Регулювання висоти роботи (27 - 29) ....352

6.6 Перевірка зрізних болтів на при- строї (30, 46) ......352

6.7 Заведення двигуна (31 - 36) .....352

6.8 Зупинка двигуна (37, 38) .....353

7 Експлуатація.... 353

7.1 Початок роботи (39 - 41) ......353

7.2 Припинення роботи (42)......354

7.3 Зміна передачі для колісного привода (41 - 43)......354

7.4 Усунення закупорювання жолоба викидання снігу (42, 44)......354

8 Ремонт 354

9 Технічне обслуговування та догляд ..... 354

9.1 Графік технічного обслуговування.. 354

9.2 Змашення шнекового конвеєра (45)355

9.3 Техобслуговування колісного та плазунового приводів (08) ......355

9.4 Заміна зрізних болтів (30, 46) ...... 355

10 Усунення несправностей.... 355

11 Зберігання ....356

12 Утилізація 356

13 Сервісне обслуговування.....356

14 Інформація про декларацію відповідності 357

15 Гарантія 357

1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.
Завжди тримайте цей посібник із експлуатації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.
■ Передавайте пристрій іншим особам тільки разом з цим посібником із експлуатації.
■ Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що містяться в цьому посібнику з експлуатації.

1.1 Символи на титульній сторінці

Символ Значення

Обов'язково прочитайте цей по- сібник із експлуатації перед вве- денням в експлуатацію. Це є не- обхідною умовою безпечної та безвідмовної роботи.

Посібник з експлуатації

Не використовуйте бензиновий пристрій поблизу відкритого полум'я або джерел тепла.

1.2 Умовні позначення та сигнальні слова

⚠️ НЕБЕЗПЕКА! Вказує на небезпечну ситуацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм.

ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних травм.

ОБЕРЕЖНО! Вказує на потенційно не- безпечну ситуацію, яка, якщо її не уникнути, може призвести травмування легкої та серед- ньої тяжкості.

УВАГА! Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збитку.

ПРИМІТКА Спеціальні вказівки для кра- щого розуміння та полегшення роботи.

2 ОПИС ПРИСТРОЮ

2.1 Використання за призначенням

Фрезерний снігоочисник призначений виключно для прибирання щойно випавшого, мокрого чи пухкого снігу з укріплених доріг та ділянок, наприклад, внутрішніх двориків, під’їздів до гаража, тротуарів або паркувальних місць, тобто для приватного використання. Доріжки та ділянки, що мають бути очищені від снігу, повинні мати міцну основу та рівну поверхню, наприклад, мощення бетонною, гранітною тротуарною плиткою чи асфальтове покриття.

Цей пристрій призначено для приватного використання. Будь-яке інше використання або несанкціоновані зміни та доповнення конструкції вважаються використанням не за призначенням і призводять до анулювання гарантії, а також втрати відповідності та відмови від будьякої відповідальності виробника за шкоду, завдану користувачеві або третій стороні.

2.2 Можливе передбачене використання

Цей фрезерний снігоочисник в призначений для прибирання снігу з неукріплених доріг і ділянок, наприклад, із гравійним, щебеневим або рослинним покриттям (газонів). Цей пристрій не призначений для прибирання великої кількості снігу, високих кучугур, дуже мокрого або втрамбованого снігу, а також льоду.

Пристрій не призначений для комерційного використання в громадських парках, на спортивних майданчиках, у сільському та лісовому господарствах.

2.3 Запобіжні та захисні елементи

⚠ ПОПЕРЕДЖЕННЯ! Небезпека травму- вання. Несправність або відсутність запобіж- них та захисних елементів можуть призвести до серйозних травм.

Несправні запобіжні та захисні елементи слід відремонтувати.
У жодному разі не виводьте з ладу запобіжні та захисні елементи.

Важіль зчеплення

Рукоятка керування пристрою має два важелі зчеплення. У разі небезпеки треба відпустити обидва важелі зчеплення.

Важіль зчеплення для черв'ячного привода жолоба викидання снігу. Черв'ячний привод зупиняється.
Важіль зчеплення для тягового привода. Тяговий привод зупиняється.

Жолоб викидання снігу, що регулюється

Встановіть жолоб таким чином, щоб сніг, що викидається, не загрожував людям, тваринам, будівлям, транспортним засобам тощо. Дотримуйтеся обережності, щоб не перешкоджати руху і не наражати на небезпеку інших учасників дорожнього руху.

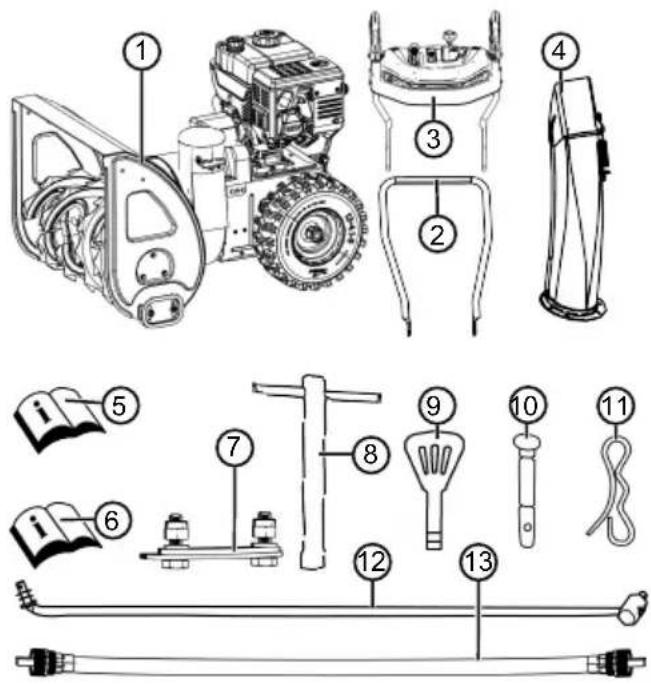

2.4 Комплект постачання

Комплект постачання містить перелічені позиції. Перевірити наявність всіх позицій:

Номер	компонента
1	Фрезерний снігоочисник
2	Нижня поперечина
3	Панель керування з верхньою поперечиною
4	Жолоб викидання снігу
5	Посібник з експлуатації фрезерного снігоочисника
6	Посібник з експлуатації двигуна
7	Комплект кріплення жолоба викидання снігу (3 шт.)
8	Свічковий ключ
9	Ключ живлення двигуна (2 шт.)
10	Запасні зрізні болти (4 шт.)

Номер	компонента
11 Пружинний фіксатор (4 шт.)
12 Тяга важеля вибору передачі
13 Гнучкий вал для жолоба викидання снігу

2.5 Умовні позначення на пристрою

2.5.1 Мітки безпеки

Символ Значення
	Увага!Будьте особливо обережні під час роботи!
	Перед введенням в експлуатацію прочитайте посібник з експлуатації!
	Тримайтеся подалі від місця викидання. Небезпека через викидання снігу.
	Користуватися засобами захисту органів зору та слуху!
	Не торкайтеся обертових частин. Небезпека захоплення!
	Не торкайтеся жолоба викидання снігу!
	Не торкайтеся шнекового конвеє-ра руками чи ногами!
	Вимкніть двигун перед початком будь-яких робіт на пристрої.
	Перед проведенням технічного обслуговування та ремонту витягніть наконечник свічки запалювання.

Символ Значення

Виведіть сторонніх осіб із небезпечної зони!

Обертові частини в місці викидання! Небезпека захоплення!

2.5.2 Символи експлуатації

Символ Значення
Важіль підкачуванняCLOSE/OPEN
Газ«черепаха»/«заєць»
Ключ живлення двигунаувімк./вимк.
Паливний кранOFF (закр.)ON (відкр.)	[xwzx]
Кнопка праймера
Плазуновий приводПуск/зупинка

Символ Значення

Колісний привод Пуск/зупинка

Вирівняйте жолоб ви- кидання снігу з кри- вопишом

Відрегулюйте висоту викидання снігу за допомогою важеля

2.6 Огляд виробу (01)

Далі наведено огляд пристрою (01).

Номер	компонента
1 Ручки з підігрівом
2 Важіль зчеплення для плазунового привода
3 Важіль зчеплення для колісного привода
4 Ручка для регулювання напрямку викидання
5 Важіль регулювання висоти викидання
6 Важіль вибору передачі,6 передач переднього та 2 передачі заднього ходу
7 Вимикач підігріву ручок
8 Запасний зрізні болти
9 Дефлектор на жолобі викидання снігу для регулювання висоти викидання
10 Жолоб викидання снігу із захистом від втручання
11 Підсвітка
12 Кришка бака
13 Кришка маслоналивної горловини
14 Екран
15 Інструмент для чищення (закріплено на екрані)
16 Крильчатка
17 Шнековий конвеєр
18 Очисна пластина
19 Полозки з регулюванням по висоті
20 Наконечник свічки запалювання

Дата випуску

Дата випуску зазначена на типовій табличці виробу. Дата випуску відповідає першим чоти- рьом цифрам серійного номера X Y Z Z - А А А А А А.

X: Рік випуску
■ Y: Місяць випуску (A = січень)
■ ZZ: День випуску

З ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

⚠️ НЕБЕЗПЕКА! Ризик смерті або тяжких травм! Незнання правил техніки безпеки та експлуатації може призвести до серйозних травм і навіть смерті.

Дотримуйтесь усіх інструкцій з техніки безпеки та інструкцій з експлуатації в цьому посібнику, а також в інших посібниках з експлуатації.
Зберігайте всі документи для подальшого використання.

ПОПЕРЕДЖЕННЯ! Пожежо- і вибухонебезпека. У результаті витоку палива генерується вибухонебезпечна бензино-повітряна суміш. Займання, вибух і пожежа можуть виникнути в результаті неправильного поводження з пальним та призвести до серйозних травм і навіть смерті.

■ Не зберігайте двигун перед відкритим полум'ям або джерелами тепла.
Не експлуатуйте двигун в легкозаймисто- му середовищі.

⚠ ПОПЕРЕДЖЕННЯ! Небезпека травму- вання через несправність пристрою. Екс- плуатація несправного пристрою може призве- сти до серйозних травм і пошкодження при- строю.

Експлуатуйте пристрій лише в тому випадку, якщо відсутні несправності або пошко- дження, а також присутні всі комплектуючі деталі та немає ослаблених деталей.

ПОПЕРЕДЖЕННЯ! Небезпека через обертові елементи пристрою! Введення кінцівок в зону розміщення обертових елементів пристрою може призвести до серйозних травм!

Ніколи не лізьте в обертовий шнековий конвеєр!

⚠ ПОПЕРЕДЖЕННЯ! Небезпека травму- вання. Несправність або відсутність запобіж- них та захисних елементів можуть призвести до серйозних травм.

■ Несправні запобіжні та захисні елементи слід відремонтувати.

У жодному разі не виводьте з ладу запобіжні та захисні елементи.

3.1 Вказівки з техніки безпеки згідно з ISO 8437 Додаток А

Попередня підготовка

1. Уважно прочитайте посібник з керування та технічного обслуговування. Ретельно ознайомтеся з елементами керування та належною процедурою використання пристрою, щоб у разі потреби швидко зупинити пристрій і вимкнути елементи керування.
2. У жодному разі не можна допускати дітей до роботи з пристроєм. У жодному разі не можна допускати експлуатацію пристрою

дорослими, які не пройшли відповідний ін- структаж.

1. Зберігайте зону використання вільною від будь-яких осіб, особливо від маленьких дітей і домашніх тварин.
2. Будьте особливо уважні, працюючи у зворотному напрямку, щоб не посковзнутися чи не впасти.

Підготування

1. Уважно огляньте місце, де буде використовуватися пристрій, і приберіть всі килимки, санки, дошки, кабелі й інші предмети.
2. Перед запуском двигуна повністю відключіть його та перемкніть у нейтральне положення.
3. Не використовуйте пристрій без відповідного зимового одягу. Носіть взуття, що сприяє безпечному стоянню на слизькій поверхні.
4. Будьте обережні при поводженні з бензином — це легкозаймиста речовина.

Використовуйте правильну каністру.
Ніколи не заправляйте двигун, якщо він працює чи в гарячому стані.
Завжди заправляйте паливний бак на ву- лиці з особливою обережністю. Ніколи не заправляйте паливний бак у закритому приміщенні.
- Щільно закривайте кришку бака та вида- ляйте пролитий бензин.

1. Для всіх пристроїв з електроприводом або електричним запалюванням необхідно використовувати розетку з заземлюючим контактом.
2. Під час очищення, наприклад, гравійних ділянок, відповідно відрегулюйте висоту корпусу збірника.
3. Ніколи не змінюйте налаштування під час роботи двигуна (за винятком випадків, коли це спеціально рекомендується виробником).
4. Дайте двигуну та пристрою охолонути до температури навколишнього середовища, перш ніж починати прибирати сніг.

5. Експлуатація будь-якої моторизованої машини може призвести до попадання сторонніх предметів в очі. Тому під час роботи, налаштування чи ремонту завжди носіть захисні окуляри чи використовуйте засоби захисту очей.

6. А також використовуйте засоби захисту органів слуху, щоб уникнути пошкодження слуху.

Експлуатація

1. Не тримайте руки чи ноги біля рухомих частин або під ними. Завжди тримайтеся подалі від викидного отвору.
2. Будьте вкрай обережні, користуючись пристроєм при під'їзді до гравійних ділянок (доріг), або перетинаючи їх. Майте на ува- зі, що можуть бути приховані перешкоди чи неочікуваний рух транспорту.
3. У разі зіткнення зі стороннім предметом вимкніть двигун, видаліть кабель запалювання, ретельно огляньте фрезерний снігоочисник на наявність пошкоджень і відремонтуйте його перед тим, як перезапустити та знову використовувати.
4. Якщо пристрій має нетипові вібрації, вимкніть двигун і негайно шукайте причину. Вібрації — основний ознак того, що є проблема.
5. Завжди вимикайте двигун, якщо ви перериваєте роботу перед чищенням корпусу збірника, привода чи жолоба викидання, а також якщо здійснюєте ремонт, налаштування чи перевірку.
6. У разі чищення, ремонту чи перевірки переконайтеся, що збірник, привод і всі інші частини нерухомі. Видаліть кабель запалювання та тримайте його подалі від свічки запалювання, щоб уникнути ненавмисних випадків запалювання. Якщо встановлено електродвигун, треба витягнути мережеву вилку.
7. Забороняється використовувати двигун у приміщенні, окрім випадків запуску чи переміщення фрезерного снігоочисника в будівлю чи з будівлі. Відкрити двері назовні; вихлопні гази небезпечні.
8. Не використовуйте пристрій на схилах. Будьте вкрай обережні під час повороту на схили. Навіть не намагайтеся чистити круті схили.
9. Забороняється використовувати фрезерний снігоочисник без відповідних грязьових, захисних щитків або інших захисних пристроїв.
10. Забороняється використовувати фрезерний снігоочисник поблизу скляних поверхонь, автомобілів, приятмків, схилів тощо, не відрегулювавши напрямок викидання

снігу. Тримайте дітей і домашніх тварин подалі.

1. Не перевантажуйте пристрій, працюючи занадто швидко.
2. Ніколи не використовуйте пристрій на дуже слизьких поверхнях, наприклад, на ковзанці. Будьте обережні, працюючи в зворотному напрямку.
3. Ніколи не спрямовуйте напрямок викидання снігу на людей, що стоять поруч, і не дозволяйте нікому стояти перед пристроєм.
4. Вимкніть подачу енергії для збірника та привода, коли фрезерний снігоочисник перевозиться чи не використовується.
5. Використовуйте лише ті запасні частини й аксесуари, що затверджені виробником фрезерного снігоочисника, наприклад, балансувальний тягарець, противагу, корпус тощо.
6. Забороняється використовувати фрезерний снігоочисник у разі поганої видимості чи поганого освітлення. Завжди ставайте в стійке положення, тримаючи ручки досить міцно. Ніколи не біжіть під час використання пристрою.

Технічне обслуговування та зберігання

⚠ ПОПЕРЕДЖЕННЯ! Серйозні травми рук під час чищення закупореного розвантажувального каналу! Контакт із обертовим ротором в розвантажувальному каналі призводить до серйозних травм рук. Це найчастіші травми під час роботи зі снігоочисником. Для чищення розвантажувального каналу:

■ вимкніть снігоочисник.
Дочекайтеся приблизно 10 с, доки ротор зупиниться.
Для чищення розвантажувального каналу слід використовувати підхожий інструмент.
Розвантажувальний канал забороняється чистити руками.

1. Регулярно перевіряйте, чи надійно встановлені захисні пристрої і затягнуті гвинти ножів, кріпильні гвинти двигуна тощо, щоб забезпечити безпечну роботу пристрою.

2. Ніколи не зберігайте пристрій у будівлі з джерелами запалювання, такими як пристрої для нагрівання води, теплоелектровентилятори, сушарки тощо, доки в паливному баку є бензин. Дайте двигуну охоло-

нути, перш ніж зберігати пристрій у закритому приміщенні.

1. Слід дотримуватися точних вказівок посібника з експлуатації для тривалого зберігання фрезерного снігоочисника.
2. Залиште всі таблички з техніки безпеки та експлуатації на пристрої або замініть їх, якщо це необхідно.
3. Очистивши сніг, дайте пристрою кілька хвилин попрацювати, щоб уникнути утворення льоду на збірнику та приводі.

3.2 Правила техніки безпеки під час використання

■ Пристрій слід використовувати лише для тих завдань, для яких він передбачений. Використання не за призначенням може призвести до травм і матеріальних збитків.
Ніколи не використовуйте пристрій зі зношеними або пошкодженими деталями. Несправні деталі завжди замінювати оригінальними запасними частинами від виробника. Якщо пристрій експлуатується зі зношеними або пошкодженими деталями, до виробника не можуть бути заявлені гарантійні вимоги.
У наступних випадках зупиніть двигун, за- чекайте доти, доки пристрій зупиниться, та від'єднайте наконечник свічки запалюван- ня:

для зберігання пристрою
під час робіт з очищення та технічного обслуговування
перед будь-якою роботою з налашту- вання
після виявлення несправностей
перш ніж зняти блокування
перш ніж усунути закупорювання
після контакту зі сторонніми предметами
якщо в пристрої з'являться несправності чи виникнуть нетипові вібрації

Не використовуйте прилад, перебуваючи під впливом алкоголю, наркотичних речовин або медикаментів.
- Щоб уникнути травм голови і кінцівок, а також пошкодження органів слуху, необхідно носити відповідний одяг і засоби захисту.
Одяг має бути відповідним (облягати) і не заважати руху. Не носіть аксесуари чи

просторий одяг, які можуть потрапити до пристрою, наприклад, шарфи.

До засобів індивідуального захисту належать:

■ засоби захисту органів слуху та зору;
міцне та неслизьке взуття;
захисні рукавички.

• Trимайте руки чи ноги, а також інші части- ни тіла й одяг подалі від рухомих збираль- них лопатей, шнекового конвеєра та крильчатки.
  Дотримуйтесь національних положень, що регламентують допустимий час роботи.
  ■ Не залишайте працюючий пристрій без нагляду.
  Ніколи не працюйте з пристроєм на дахах.

3.3 Поводження з бензином і маслом

Вибухо- та пожежонебезпека:

Витік бензо-повітряної суміші призводить до виникнення вибухонебезпечної атмосфери. Займання, вибух і пожежа можуть виникнути в результаті неправильного поводження з пальним та призвести до серйозних травм і навіть смерті. Дотримуйтеся таких вказівок:

Не паліть під час поводження з бензином.
Працюйте з паливом лише на відкритому повітрі, а не в приміщенні.
Обов'язково дотримуйтеся переліче- них нижче норм поведінки.

Транспортуйте та зберігайте бензин та масло тільки у призначених для цього каністрах. Переконайтеся, що у дітей немає доступу до бензину та мастила, яке ви зберігаєте.
Щоб уникнути забруднення грунту (охоро- на довкілля), зробіть усе можливе, щоб уникнути протікання бензину та мастила під час заповнення на землю. Для запо- внення використовуйте лійку.
У жодному разі не заправляйте пристрій у закритих приміщеннях. Є імовірність накопичення пари бензину і як наслідок спалаху чи навіть вибуху.
Негайно витріть пролитий бензин з пристрою та ґрунту. Перед утилізацією ганчірок, які ви використовували для витирання бензину, дайте їм висохнути у місці, яке добре провітрюється. В іншому разі можливе раптове самозаймання.

У разі пролиття бензину виникають пари бензину. Тому не запускайте двигун в тому ж місці, а на відстані не менше 3 м від нього.
Уникайте потрапляння мінерального масла на шкіру. Не вдихайте пару бензину. Перед заправлянням пристрою завжди на дягайте захисні рукавиці. Регулярно змінюйте та очищайте захисний одяг.
Стежте, щоб бензин не потрапив на ваш одяг. У разі потрапляння бензину на одяг негайно переодягніться.
Ніколи не відкривайте кришку паливного бака, якщо двигун працює чи ще гарячий.
У жодному разі не заправляйте пристрій під час роботи двигуна і тоді, коли він гарячий.
Ніколи не переповнюйте паливний бак (бензин розширюється).
Завжди затягуйте кришку паливного бака належними чином.
Замінюйте пошкоджений паливний бак або його кришку.
Ніколи не їжте, не пийте та не паліть, за- ливаючи бензин чи мастило.
Якщо витік бензин:

■ не запускайте двигун;

не вмикайте запалювання;

приберіть бензин, що витік, за допомогою спеціального засобу чи ганчірки, що його поглинає.

Очистіть пристрій.

Якщо витікає моторне мастило:

■ не запускайте двигун;

приберіть мастило, що витекло, за допомогою спеціального засобу чи ганчірки, що його поглинає.

Очистіть пристрій.

4 РОЗПАКОВУВАННЯ ПРИСТРОЮ (02)

⚠️ ПОПЕРЕДЖЕННЯ! Небезпека затискання через перекидання пристрою! Пристрій важкий! Якщо він перекинеться, то може придавити частини тіла та серйозно травмувати людей.

Для розпакування пристрою потрібно що- найменше дві людини!
Слід уникати перекидання пристрою!

Пристрій постачається в картонній коробці з усім приладдям. Коробка постачається на європіддоні.

1. Поставте коробку на рівну поверхню.
2. Зніміть пакувальні стрічки.
3. Відкрийте (02/a) верхню частину коробки.
4. Зніміть пакувальний матеріал.
5. Обережно вийміть незакріплені частини, пакети з дрібними деталями та посібники з експлуатації.
6. Обережно розріжте задню частину коробки (тобто там, де розташовано двигун) ножем, щоб не пошкодити пристрій.
7. Складіть (02/b) задню стінку коробки.
8. Обережно видаліть залишки незакріплених частин та інший пакувальний матеріал.
9. Викотіть (02/с) фрезерний снігоочисник за- дом наперед, тобто двигуном уперед, з ко- робки.

5 СКЛАДАННЯ

⚠ ПОПЕРЕДЖЕННЯ! Небезпека через неповний монтаж! Використання пристрою, змонтованого не в повному обсязі, може призвести до серйозних травм.

Експлуатуйте пристрій лише тоді, коли його повністю зібрано!
■ Перед увімкненням перевірте наявність і функціональність всіх запобіжних і захисних пристроїв!

Необхідний інструмент

Номер	Інструмент
1 Ріжковий або накидний ключ на 10 (2 шт.)
2 Ріжковий або накидний ключ на 13
3 Шестигранний ключ 5 мм
4 Пасатижі чи плоскогубці
5 Викрутка
6 Мастильниця
7 Насос для шин із манометром (автомобільний клапан)

5.1 Монтаж нижньої поперечини (03, 04)

Установіть нижню поперечину ліворуч і праворуч від фрезерного снігоочисника.

1. Викрутіть гвинти (03/1).
2. Прикріпіть нижню поперечину (04/1).
3. Вставте болти (04/2) через нижню поперечину і затягніть.

5.2 Монтаж панелі керування (05)

1. Зупиніть верхню поперечину (05/1), включаючи панель керування на нижній поперечині (05/2).
2. Вставте по 2 болти (05/3) у верхню та ниж- ню поперечини (05/4) і затягніть їх двома підкладними шайбами та гайками (05/5).

5.3 Монтаж та регулювання боуденівських тросів для колісного та плазунового приводів (06 - 11)

1. Підвісьте боуденівський трос (06/1) колісного привода (06/2) на нижній отвір (06/3) правого важеля.

2. Підвісьте боуденівський трос (07/1) плазунового привода (07/2) на верхній отвір (07/3) лівого важеля.

3. Встановіть боуденівські троси як зазначено:

Повертайте регулювальну частину боуденівського троса (08/1) у напрямку стрілки (08/а), доки боуденівський трос більше не провисатиме (легке натяжіння). Під час повертання тримайте трос, щоб він не перекручувався.
Контргайку (08/2) треба затягнути (08/b).

1. Закріпити боуденівські троси (09/1) за- тискачами (09/2) ліворуч і праворуч від ру- ків'я.

2. Натяг боуденівського троса:

Відкрутіть контргайки (10/1, 11/1).
- Обертайте різьбовий наконечник (10/2, 11/2) вгору, доки боуденівський трос не буде натягнуто.
- Обертайте контграйки проти напрямної (10/3, 11/3), щоб зафіксувати боуденівський трос.

1. Потягнути гумову заглушку (10/4, 11/4) до контргайки (10/a, 11/a), щоб захистити боуденівський трос від корозії.

5.4 Точне регулювання боуденівського троса (12)

Точне регулювання здійснюється за допомогою регулювального гвинта.

1. Послабте (12/a) контргайку (12/2) на регу- лювальному болті.
2. Обертайте (12/b) регулювальний болт (12/3), щоб подовжити або укоротити хід боуденівського троса. Переконатися, що боуденівський трос трохи натягнутий і не провисає.
3. Знову затягніть (12/а) контргайку (12/2).

5.5 Перевірка регулювання боуденівського троса (13)

З часом боуденівський трос колісного привода розтягується. Якщо при працюючому двигуні колісний привод вже не вмикається, боуденівський трос став надто довгим і його слід натягнути.

1. Вимкніть пристрій (див. розділ 6.8 "Зупинка двигуна (37, 38)", сторінка 353).
2. Знову відрегулюйте боуденівський трос (див. розділ 5.3 "Монтаж та регулювання боуденівських тросів для колісного та плазунового приводів (06 - 11)", сторінка 349).

Щоб перевірити регулювання боуденівського троса:

1. Заведіть двигун (див. розділ 6.7 "Заведення двигуна (31 - 36)", сторінка 352).
2. Увімкніть передачу (див. розділ 7.1 "Початок роботи (39 - 41)", сторінка 353).
3. Повільно натискайте праву ручку (13/1) колісного привода вниз (13/a), доки не відчуєте легкий опір. Точку натискання зчеплення визначено.
4. Якщо колісний привод не вмикається: Повторіть попередні кроки.
5. Якщо не вдалося відрегулювати боуденівський трос: Зверніться в сервісний центр виробника.

5.6 Монтаж тяги важеля вибору передачі (14, 15)

1. Зачепіть тягу (14/1) за кронштейн перемикання передач (15/2) унизу.
2. Зачепіть тягу за кронштейн важеля вибору передачі (15/3) вгорі.
3. Закріпіть верх і низ тяги підкладними шай- бами та шплінтами.

5.7 Монтаж гнучкого вала для жолоба викидання снігу (16, 17)

1. На жолобі викидання снігу:

Вставте (16/а) виступи (16/1) одного кінця гнучкого вала (16/2) у шнек (16/3) до клацання.
Затягніть гайку з накаткою (16/4) вручну.

1. Під панеллю керування:

Вставте (17/a) виступи іншого кінця гнучкого вала (17/1) в кривошип (17/2) до клацання знизу.

Затягніть гайку з накаткою (17/3) вручну.

5.8 Підключення штекера системи опалення та підсвітки (18)

1. Підключити частини штекера (18/1) системи опалення та підсвітки.
2. Затягніть штекерне з'єднання.

5.9 Монтаж жолоба викидання снігу (19 - 22)

1. Злегка змастіть поверхню ковзання (19/1) жолоба викидання снігу на фрезерному снігоочиснику за допомогою мастильниці (також можна використовувати консистентне мастило).

2. Установіть (20/а, 21/а) жолоб викидання снігу (20/1).

3. Вставте кріпильні гвинти (21/2) зсередини через язички та жолоб викидання снігу.

4. Затягніть жолоб викидання снігу, використовуючи самоконтрувальні гайки (21/3).

5. Вставте кріпильні болти (22/1) через велику напрямну пластину (22/2) і прикріпіть малу напрямну пластину (22/3). Примітка: Мала напрямна пластина по-винна бути встановлена поверх великої.

6. Вставте напрямні пластини з кріпильними болтами в жолоб викидання снігу знизу.

7. Надягніть підкладні шайби (22/4) на болти.

8. Щільно затягніть самоконтрувальні гайки (22/5).

5.10 Кріплення боуденівського троса на заслінці (23)

Цей боуденівський трос переміщує заслінку та використовується для регулювання висоти викидання снігу.

1. Зачепіть боуденівський трос за напрямні (23/1, 23/2). Зовнішній край боуденівського

троса повинен бути захищений гумовою оболонкою.

1. Затягуйте контргайки (23/3, 23/4) до напрямної, доки боуденівський трос не натягнеться.
2. Використовувати важіль регулювання ви- соти викидання, щоб перевірити довжину боуденівського троса:

Перемістіть важіль у положення переднього упору. Заслінка має повністю опуститись.
Перемістіть важіль до заднього упору. Заслінка має повністю піднятися.
За потреби змініть довжину боуденівського троса.

5.11 Навішування боуденівського троса (24)

1. Підвісьте боуденівський трос (24/1) на кро- нштейн (24/2) під двигуном.

6 ВВЕДЕННЯ В ЕКСПЛУАТАЦИЮ

⚠ ПОПЕРЕДЖЕННЯ! Небезпека травму- вання через несправність пристрою. Екс- плуатація несправного пристрою може призве- сти до серйозних травм і пошкодження при- строю.

Експлуатуйте пристрій лише в тому випадку, якщо відсутні несправності або пошко- дження, а також присутні всі комплектуючі деталі та немає ослаблених деталей.

ПРИМИТКА Перед запуском обов'язково огляньте прилад. У разі незакріплених, пошкоджених або зношених робочих та/або кріпильних деталей використання пристрою заборонено.

6.1 Паливно-мастильні матеріали

⚠️ НЕБЕЗПЕКА! Вибухо- та пожежонебезпека. Витік бензо-повітряної суміші призводить до виникнення вибухонебезпечної атмосфери. Займання, вибух і пожежа можуть виникнути в результаті неправильного поводження з пальним та призвести до серйозних травм і навіть смерті.

■ Не паліть під час поводження з бензином.
■ Працюйте з паливом лише на відкритому повітрі, а не в приміщенні.

⚠ НЕБЕЗПЕКА! Небезпека для життя через отруєння. Вихлопні гази двигуна містять окис вуглецю, що може вбити людину через кілька хвилин.

У жодному разі не використовуйте двигун в закритих приміщеннях, а тільки на вулиці.
■ Не вдихайте відпрацьовані гази двигуна.
Вимикайте двигун, якщо ви відчуваєте нудоту, запаморочення або слабкість під час експлуатації. Негайно зверніться до лікаря.

ПРИМІТКА Утилізуйте відпрацьовану моторну оливу відповідно до положень щодо захисту довкілля! Рекомендуємо надсилати відпрацьовану оливу в закритому контейнері до центру утилізації або сервісного центру. Відпрацьовану оливу забороняється:

■ викидати з побутовими відходами;
виливати в каналізацію, стоки;
■ виливати на землю.

ПРИМІТКА Дотримуйтеся доданого посібника з експлуатації двигуна!

Перед введенням в експлуатацію потрібно за- лити моторне мастило та заправити фрезер- ний снігоочисник.

Інформація про бензин та моторну оливу: див. технічні характеристики.

6.2 Заливання моторної оливи (25)

1. Відкрутіть кришку маслоналивної горловини (25/1) та покладіть її на чисту поверхню.
2. Залийте оливу, використовуючи лійку.
3. Перевірте рівень оливи за допомогою оливного щупа, див. посібник двигуна.
4. Ретельно закрийте та очистіть маслозаливну горловину.

6.3 Заливання бензину (25)

1. Відкрутіть кришку бака (25/2), покладіть її на чисту поверхню.
2. Залийте бензин, використовуючи лійку.
3. Ретельно закрийте та очистіть заправну горловину бака.

6.4 Перевірка тиску в шинах (26)

1. Перевіряйте тиск у шинах щонайменше кожні три місяці, особливо перед першим введення в експлуатацію взимку та під час роботи.

Примітка: Примітка: 1 бар = приблизно 14,5 фнт/кв. дюйм

1. Накачайте обидві шини. В обох шинах має бути однаковий тиск.

6.5 Регулювання висоти роботи (27 - 29)

ОБЕРЕЖНО! Небезпека травмування.

Небезпека порізів у разі контакту рук із працю- ючим шнековим конвеєром.

Регулюйте висоту роботи тільки з вимкне- ним двигуном і зупиненим шнековим кон- веєром.

Висоту роботи потрібно встановити таким чи- ном, щоб виключити збирання гравію чи інших сторонніх предметів. Зважайте на великі не- рівності, наприклад, колії, кришки люків або бруківку.

1. Щоб відрегулювати пристрій, встановіть його на рівну поверхню.
2. Послабте затискні гвинти (27/1) полозків (27/2) ліворуч і праворуч від екрана (27/3).
3. Посуньте полозки вгору або вниз (27/a), щоб підняти очисну пластину (28/1) на необхідну висоту.
4. Затягніть затискні гвинти полозків.
5. Переконайтеся, що обидва полозки розташовано на однаковій відстані до низу, щоб очисна пластина була розташована (28/а) паралельно до землі.

Полозки зношені (29)

Коли кромка (29/1) полозків буде відшліфована, поверніть їх на 180°, щоб використовувати другий бік.

1. Відкрутіть гайки (29/2) разом із підкладними шайбами.
2. Зніміть металеву пластину (29/3).
3. Поверніть (29/а) полозок на 180°.
4. Одягніть шайби і затягніть гайки.
   Примітка: Стежте, щоб не переплутати затискні гвинти (29/4), оскільки вони мають різну довжину.

6.6 Перевірка зрізних болтів на пристрої (30, 46)

⚠ УВАГА! Небезпека пошкодження об- ладнання. Замерзлий черв'ячний привод мо- же пошкодити клиновий ремінь.

Перш ніж запустити двигун, перевірте, чи не замерзлий черв'ячний привод.
В іншому випадку помістіть снігоочисник у підходяще місце для відтавання черв'ячного привода.

1. Перед кожним запуском перевіряйте цілісність зрізних болтів (30/1, 46/2).

Пошкоджені зрізні болти слід заміняти на оригінальні (див. розділ 9.4 "Заміна зрізних болтів (30, 46)", сторінка 355). Якщо використовуються незатверджені запчастини, пристрій може бути сильно пошкоджено!
■ На панелі керування є два запасні зрізні болти (01/8).

1. Перевіряйте все елементи керування та захисту, гайки, гвинти та болти приладу на наявність у повному обсязі, відсутність пошкоджень і щільне прилягання.

6.7 Заведення двигуна (31 - 36)

Підсвітка вмикається автоматично під час за- ведення і згасає під час зупинки двигуна.

⚠️ НЕБЕЗПЕКА! Небезпека для життя через отруєння. Вихлопні гази двигуна містять окис вуглецю, що може вбити людину через кілька хвилин.

У жодному разі не використовуйте двигун в закритих приміщеннях, а тільки на вулиці.
Не вдихайте відпрацьовані гази двигуна.
Вимикайте двигун, якщо ви відчуваєте нудоту, запаморочення або слабкість під час експлуатації. Негайно зверніться до лікаря.

⚠ УВАГА! Небезпека пошкодження обладнання. Замерзлий черв'ячний привод може пошкодити клиновий ремінь.

■ Перш ніж запустити двигун, перевірте, чи не замерзлий черв'ячний привод.
В іншому випадку помістіть снігоочисник у підходяще місце для відтавання черв'ячного привода.

Процес заведення (31 - 34)

1. Перевірте рівень мастила та палива.
2. Відкрийте (31/a) паливний кран (31/1).
3. Переконайтеся, що колісний і плазуновий приводи від'єднано. Обидва важелі зче- плення повинні бути у вертикальному по- ложенні.
4. Перемістіть (31/b) важіль підкачування (31/2) у положення CLOSE (закр.).
5. Тричі натисніть кнопку праймера (32/1) з інтервалом близько 2 секунд. Якщо температура нижче 10 °C, натисніть кнопку праймера 5 разів.
6. Перемістіть (33/а) важіль газу (33/1) у положення «Швидко» (заєць).
7. Вставте ключ живлення двигуна (34/1).

Запуск вручну (35)

1. Злегка тягніть (35/а) пусковий трос (35/1), доки не відчуєте перший опір, потім швидко витягніть його, а далі дозвольте йому повільно повернутися у початкове положення.

Процес запуску 230 В (36)

1. (36/a)

6.8 Зупинка двигуна (37, 38)

⚠ ПОПЕРЕДЖЕННЯ! Небезпека через обертові елементи пристрою! Введення кінцівок в зону розміщення обертових елементів пристрою може призвести до серйозних травм!

Ніколи не лізьте в обертовий шнековий конвеєр!

1. Перемістіть (37/а) важіль газу (37/1) у положення «Повільно» (черепаха).

2. Щоб запобігти замерзанню, дайте шнековому конвеєру та крильчатці попрацювати доти, доки вони не будуть максимально вільні від снігу. В іншому випадку клинові ремені можуть бути пошкоджені під час запуску.

3. Витягніть (38/а) ключ живлення двигуна (38/1).
4. Двигун вимикається.
5. Встановіть (38/b) паливний кран (38/2) у положення OFF (закр.).

7 ЕКСПЛУАТАЦІЯ

7.1 Початок роботи (39 - 41)

⚠ ПОПЕРЕДЖЕННЯ! Небезпека через обертові елементи пристрою! Введення кінцівок в зону розміщення обертових елементів пристрою може призвести до серйозних травм!

Ніколи не лізьте в обертовий шнековий конвеєр!

⚠ ПОПЕРЕДЖЕННЯ! Небезпека викидання сторонніх предметів! Небезпека отримання травм та матеріальних збитків через викидання сторонніх предметів!

Ніколи не спрямовуйте канал викидання снігу на людей, тварин, автомобілі, вікна чи двері.

1. Введіть пристрій в експлуатацію.
2. Перевірте положення жолоба викидання снігу та відрегулюйте напрямок викидання за допомогою ручки (39/1).
3. Налаштуйте висоту викидання (39/2).
4. Заведіть двигун (див. розділ 6.7 "Заведення двигуна (31 - 36)", сторінка 352).
5. Увімкніть передачу для колісного привода (40/3):

1–6 — передачі переднього ходу, де 1 — найповільніша, а 6 — найшвидша передача.
R1 i R2 — передачі заднього ходу, де R1 — повільна, а R2 — швидша передача.

1. Натисніть (40/а) важіль зчеплення (40/4) для плазунового привода.
2. Натисніть (41/а) важіль зчеплення (41/5) для колісного привода.

7.2 Припинення роботи (42)

1. Відпустіть (від'єднайте) (42/а) важелі зче- плення (42/1) для плазунового та колісного приводів.

Щоб запобігти замерзанню, дайте шнековому конвеєру та крильчатці попрацювати доти, доки вони не будуть максимально вільні від снігу. Змерзлий шнековий конвеєр пошкоджує клинові ремені.

Фрезерний снігоочисник залишається на місці, шнековий конвеєр і крильчатка зупиняються.

7.3 Зміна передачі для колісного привода (41 - 43)

УВАГА! Небезпека пошкодження пристрою. Коробка передач буде пошкоджена, якщо зчеплення не буде вимкнуто перед переменным передач.

Спочатку вимкніть зчеплення, а потім перемикайте передачу.

1. Відпустіть важіль зчеплення колісного привода (42/1), тобто вимкніть (42/а). Примітка: Шнековий конвеєр заблокується, якщо його зупинити, а потім знову запустити на мокрому та сильному снігу. Забороняється відпускати важіль зчеплення плазунового привода!

2. Змініть передачу за допомогою важеля ви- бору передач (43/1).

3. Натисніть (41/а) важіль зчеплення (41/5) для колісного привода.

7.4 Усунення закупорювання жолоба викидання снігу (42, 44)

i ПРИМІТКА Щоб уникнути закупорювання в разі наявності важкого та мокрого снігу, по можливості не переривайте роботу шнекового конвеєра.

Якщо сніг більше не викидається належним чином, причиною цьому може бути відкладення снігу та льоду на шнековому конвеєрі та в каналі викидання.

1. Відпустіть (від'єднайте) (42/а) важелі зче- плення (42/1) для плазунового та колісного приводів.
2. Заглушіть двигун (див. розділ 6.8 "Зупинка двигуна (37, 38)", сторінка 353).
3. Використовуйте інструмент для чищення (44/1), щоб обережно видалити сніг з каналу викидання та шнекового конвеєра.

Якщо викидання снігу все ще недостатнє, зверніться до спеціалізованої майстерні.

8 PEMOHT

⚠️ ПОПЕРЕДЖЕННЯ! Небезпека травму- вання під час ремонтних робіт. Неналежний ремонт може привести до серйозних травм і порушень нормальної роботи.

Проведення ремонтних робіт дозволяється тільки сервісним центрам виробника або уповноваженим спеціалізованим компаніям!

У наступних випадках пристрій потребує тільки кваліфікованої перевірки:

■ після наїзду на перешкоду;
після раптової зупинки двигуна;
після пошкодження шнекового конвеєра чи крильчатки.

9 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ДОГЛЯД

ОБЕРЕЖНО! Небезпека травмування.

Рухомі деталі та деталі з гострими краями можуть призвести до травм.

Завжди носіть захисні рукавиці під час технічного і сервісного обслуговування та очищення!
Вимкніть двигун і переконайтесь, що він зупинився!
Витягніть наконечник свічки запалювання!

Очищуйте пристрій після кожного використання. Зокрема, видаліть залишки солі.

■ Не оббризкуйте пристрій водою. Потра- пляння води всередину може призвести до поломки (системи запалювання, карбюра- тора).

Завжди замінюйте пошкоджені глушники.

Дотримуйтеся графіку технічного обслуговування.

Дотримуйтесь керівництва по двигуну.

9.1 Графік технічного обслуговування

Перед кожним використанням

Перевіряйте рівень мастила (див. керівництво по двигуну).
■ Перевіряйте зрізні болти.
Перевіряйте пристрій на наявність пошко- джень.
Перевіряйте відсутність замерзлого шне- кового конвеєра.

Через перші 5 годин роботи

Замінюйте моторне мастило (див. керівництво по двигуну).

Кожні 8 годин роботи

■ Змашуйте шнековий конвеєр.

Кожні 3 місяці

■ Перевіряйте тиск у шинах.
Змашуйте кільце жолоба викидання снігу за допомогою мастильниці.

Щороку

Замінюйте свічки запалювання (див. керівництво по двигуну).
■ Змашуйте шнековий конвеср.
Замініть моторне мастило.

9.2 Змашення шнекового конвесра (45)

За допомогою пістолета для змашення вда- віть (приблизно 2–3 натискання) універсальне мастило до мастильниці (45/1).

9.3 Техобслуговування колісного та плазунового приводів (08)

⚠ ПОПЕРЕДЖЕННЯ! Небезпека травму- вання під час техобслуговування. Непра- вильне техобслуговування може привести до серйозних травм і порушень нормальної робо- ти.

Регулюйте боуденівський трос, тільки якщо двигун вимкнений.
Заглушіть двигун, якщо не вдається вимкнути колісний і плазуновий приводи.
Не намагайтеся відремонтувати, негайно зверніться до авторизованої майстерні.

i ПРИМІТКА Наявність вологи на боуденівському тросі може призвести до корозії або замерзання. Пошкоджений боуденівський трос потребує заміни.

Відрегулюйте боуденівський трос

Якщо під час роботи двигуна більше не вдається увімкнути колісний або плазуновий приводи, то треба відрегулювати відповідний боуденівський трос.

1. Ослабте контргайку (08/2).

2. Повертайте регулювальну частину боуденівського троса (08/1) у напрямку стрілки (08/a), доки боуденівський трос більше не провисатиме (легке натяжіння). Під час повертання тримайте трос, щоб він не перекручувався.

3. Контграйку (08/2) треба затягнути (08/b).

4. Щоб перевірити налаштування, заведіть двигун й увімкніть колісний і плазуновий приводи.
5. Якщо колісний і плазуновий приводи все одно не вдається безпечно з'єднати та від'єднати, пристрій слід доставити до авторизованої майстерні.

9.4 Заміна зрізних болтів (30, 46)

Для безпеки оператора та пристрою зрізні болти (30/1) можуть розірватися після блокування шнекового конвеєра.

i ПРИМІТКА Пошкодженні зрізні болти треба замінити на оригінальні. Якщо використовуються незатверджені запчастини, пристрій може бути сильно пошкоджено!

1. Вимкніть пристрій і витягніть наконечник свічки запалювання.
2. Зніміть (46/а) пружинний фіксатор (46/1).
3. Вийміть (46/b) пошкоджені зрізні болти (46/2).
4. Перевірте вал на наявність пошкоджень.
5. Установіть нові зрізні болти і заблокуйте їх пружинним фіксатором.

10 УСУНЕННЯ НЕСПРАВНОСТЕЙ

⚠️ ОБЕРЕЖНО! Небезпека травмування. Рухомі деталі та деталі з гострими краями можуть призвести до травм.

Завжди носіть захисні рукавиці під час технічного і сервісного обслуговування та очищення!
Вимкніть двигун і переконайтесь, що він зупинився!
Витягніть наконечник свічки запалювання!

ПРИМИТКА У разі виникнення пошко- джень, які не зазначені в цій таблиці, або по- шкоджень, з якими користувач не може впора- тися сам, слід звернутися до нашої служби підтримки.

Несправність Усунення
Двигун не працює.	Залийте бензин.
	Встановіть важіль газу в положення «Start».

Несправність Усунення

	Увімкніть важіль підкачування, активуйте праймер.
	Свічки запалювання потребують техобслуговування.
Потужність двигуна знижується.	Очистіть канал викидання снігу та корпус.
	Видаліть сніг і лід зі шне-кового конвеєра та крильчатки.
	Зменшіть робочу швидкість.
Колісний привод не працює, якщо задіяно важіль зчеплення.	Відрегулюйте боуденів-ський трос.
	Зверніться до авторизованої майстерні.
Колісний привод більше не можна зупинити (від’єднати).	■ Вимкніть двигун.■ Не намагайтеся відремонтувати!■ Зверніться до авторизованої майстерні.
Шнековий конвеєр не обертається, якщо задіяно важіль зчеплення.	Замініть пошкоджені зрізні болти.
	Відрегулюйте боуденів-ський трос.
	Зверніться до авторизованої майстерні.
Шнековий конвеєр більше неможливо зупинити (від’єднати).	■ Вимкніть двигун.■ Не намагайтеся відремонтувати!■ Зверніться до авторизованої майстерні.
Пристрій вібрує аномально сильно.	Перевірте шнековий конвеєр і крильчатку.

Несправність Усунення

Пристрій тягне з одного боку.	Перевірте (відрегулюйте) тиск у шинах.
	Перевірте полозки, відре-гулюйте чи замініть.

Запчастини

Див.: www.al-ko.com

11 ЗБЕРІГАННЯ

ПОПЕРЕДЖЕННЯ! Пожежо- і вибухоне- безпека. Пари бензину легкозаймисті.

■ Не зберігайте пристрій поблизу відкритого вогню або джерел тепла.

Після кожного використання ретельно очищайте пристрій і за потреби встановлюйте всі захисні кришки. Зберігайте пристрій у сухому місці, що закривається, недоступному для дітей.

Якщо пристрій зберігається тривалий час, наприклад, після зими, щоб уникнути пошко- джень, необхідні наступні роботи:

■ Спустошення карбюратору:

Запустіть двигун.
Закрийте паливний кран.
Почекайте, доки двигун заглохне.

■ Дайте двигуну охолонути.
Зберігайте пристрій у сухому та недоступному для дітей і сторонніх осіб місці.
■ Повністю випорожніть або заповніть паливний бак.
Витягніть ключ живлення двигуна.
Витягніть наконечник свічки запалювання.

12 УТИЛІЗАЦІЯ

Використані бензин і моторне мастило не відносяться до побутового сміття. Їх слід збирати і утилізувати окремо!

■ Перед утилізацією пристрою слід спорожнити паливний бак і масляний бак двигуна!
Упаковка, прилад і приладдя виготовлені з придатних для переробки матеріалів і підлягають відповідній утилізації.

13 СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий

сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням:

www.alko-garden.com/service-contacts

Більш детальна інформація про запчастини доступна за посиланням:

www.alko-garden.com/spareparts

14 ІНФОРМАЦІЯ ПРО ДЕКЛАРАЦІЮ ВІДПОВІДНОСТІ

Ми заявляємо з повною відповідальністю, що цей виріб у формі, в якій він представлений на

ринку, відповідає вимогам гармонізованих Директив ЄС, стандартів безпеки ЄС і застосовних до нього стандартів. Декларація відповідності є частиною посібника з експлуатації та прикріплена до машини.

15 ГАРАНТИЯ

До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк давності визначається законодавством країни, у якій прилад було куплено.

Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуатації
Використання приладу за призначенням
Використання оригінальних запчастин

Гарантія анулюється за таких умов:

■ Самовільний ремонт
■ Самовільна зміна технічних характеристик
■ Використання не за призначенням

Гарантія не поширюється на:

■ Пошкодження лакофарбового покриття, спричинене звичайним зношуванням
частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (х)
■ Двигуни внутрішнього згоряння (діє гарантія виробника двигуна)

Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим споживачем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авторизовану сервісну службу. Це гарантійне зобов'язання не змінює встановлені законом претензії покупця до продавця.

Russia

вул. Броварська 156, 07442

с. Велика Димерка, Броварській район,

Київська область, Україна

Телефон/факс: [phone] / 09

UK
