Produkto tipas	Sniego pūstuvas (sniego freza)
Prekės ženklas	AL-KO
Modelis	SnowLine 620.4 E III LED
Valymo plotis	62 cm (įvertinimas pagal modelį)
Reguliuojamas valymo aukštis	Taip, per reguliuojamus šliaužiklius
Variklis	Benzinas, 4 taktai, rankinis ir elektrinis užvedimas 230 V
Variklio galia	Nėra aiškiai nurodyta, apie 5–7 AG (įvertinimas)
Kuro bako talpa	Nėra aiškiai nurodyta, apie 3,5 L (įvertinimas)
Variklio alyvos talpa	Nėra aiškiai nurodyta, apie 0,6 L (įvertinimas)
Pavaros	6 pirmyn + 2 atgal, pavarų svirtis
Pavaros sistema	Sraigtinis perdavimas, Bowden kabeliai
Išmetimo kanalas	Reguliuojama rankiniu būdu, aukštis reguliuojamas deflektoriumi
Apšvietimas	Integruotas LED, įsijungia automatiškai užvedant
Šildomos rankenos	Taip, su jungikliu
Svoris	Apie 65-70 kg (įvertinimas)
Rekomenduojamas padangų slėgis	Nurodyta ant padangos (maks. 1 bar ≈ 14,5 psi)
Saugos įtaisai	Sankabos svirtys (2), šlyties varžtai, variklio sustabdymas
Pristatymo turinys	Sniego freza, vairalazdės, valdymo skydelis, išmetimo kanalas, raktai, atsarginiai varžtai, instrukcijos
Priežiūra	Sraigto tepimas, alyvos keitimas, varžtų tikrinimas, kabelių reguliavimas
Tinkamas naudojimas	Šviežio sniego valymas ant stabilių paviršių (privati teritorija)
Garantija	Teisinė, dilimo dalys neįtrauktos

Dažnai užduodami klausimai - SnowLine 620.4 E III LED AL-KO

Kaip užvesti AL-KO SnowLine 620.4 E III LED variklį?

Atidarykite kuro čiaupą, nustatykite starterį į CLOSE, 3–5 kartus paspauskite siurbtuką, nustatykite droselio svirtį į greitą padėtį, įkiškite uždegimo raktelį, tada patraukite užvedimo kabelį (rankinis užvedimas) arba naudokite 230 V užvedimą.

Kokią variklio alyvą naudoti ir kaip ją pilti?

Naudokite 4 taktų variklio alyvą (SAE 5W-30 arba 10W-30, priklausomai nuo temperatūros). Atsukite alyvos pildymo dangtelį, supilkite su piltuvėliu, patikrinkite lygį su matuokliu ir uždarykite.

Kaip reguliuoti valymo aukštį?

Išjunkite variklį ir sraigtą. Atsukite kairiojo ir dešiniojo šliaužiklių varžtus, perkelkite šliaužiklius aukštyn arba žemyn, kad sureguliuotumėte valymo plokštės aukštį, tada vėl priveržkite. Abu šliaužikliai turi būti vienodo aukščio.

Ką daryti, jei sraigtas nesisuka, nors sankabos svirtis nuspausta?

Pirmiausia patikrinkite šlyties varžtus (gali būti sulūžę). Pakeiskite juos originaliomis dalimis. Jei problema išlieka, sureguliuokite sraigtinio perdavimo Bowden kabelį arba kreipkitės į specializuotą dirbtuvę.

Kaip prižiūrėti sniego pūstuvą po naudojimo?

Išvalykite prietaisą, ypač išmetimo kanalą ir sraigtą nuo sniego ir druskos. Patikrinkite šlyties varžtus, padangų slėgį ir tepkite sraigtą kas 8 darbo valandas. Po sezono ištuštinkite karbiuratorių ir baką.

Kokios yra esminės saugos instrukcijos?

Niekada nekiškite rankų į besisukantį sraigtą. Dėvėkite apsauginius akinius ir klausos apsaugą. Nenaudokite prietaiso uždaroje patalpoje (CO rizika). Išjunkite variklį prieš bet kokį valymą ar reguliavimą ir nuimkite žvakės gnybtą.

Kaip atblokuoti užsikimšusį išmetimo kanalą?

Atleiskite sankabos svirtis, išjunkite variklį, palaukite visiško sustojimo, tada naudokite pateiktą valymo įrankį (niekada rankomis) sniegui ir ledui pašalinti.

Koks skirtumas tarp pirmyn ir atgal pavarų?

Pavarų svirtis siūlo 6 pirmyn pavaras (1 = lėta, 6 = greita) ir 2 atgal pavaras (R1 = lėta, R2 = greita). Naudokite žemas pavaras sunkiems darbams, o aukštas pavaras transportavimui.

Kaip vilkti arba laikyti prietaisą?

Transportavimui išjunkite pavaros sistemą. Žiemos saugojimui ištuštinkite karbiuratorių paleisdami variklį uždarytu čiaupu, išvalykite prietaisą ir laikykite sausoje vietoje, vaikams nepasiekiamoje vietoje.

Kur rasti atsargines dalis SnowLine 620.4 E III LED?

Atsarginės dalys prieinamos oficialioje AL-KO svetainėje: www.alko-garden.com/spareparts. Visada naudokite originalias dalis, kad užtikrintumėte saugumą ir garantiją.

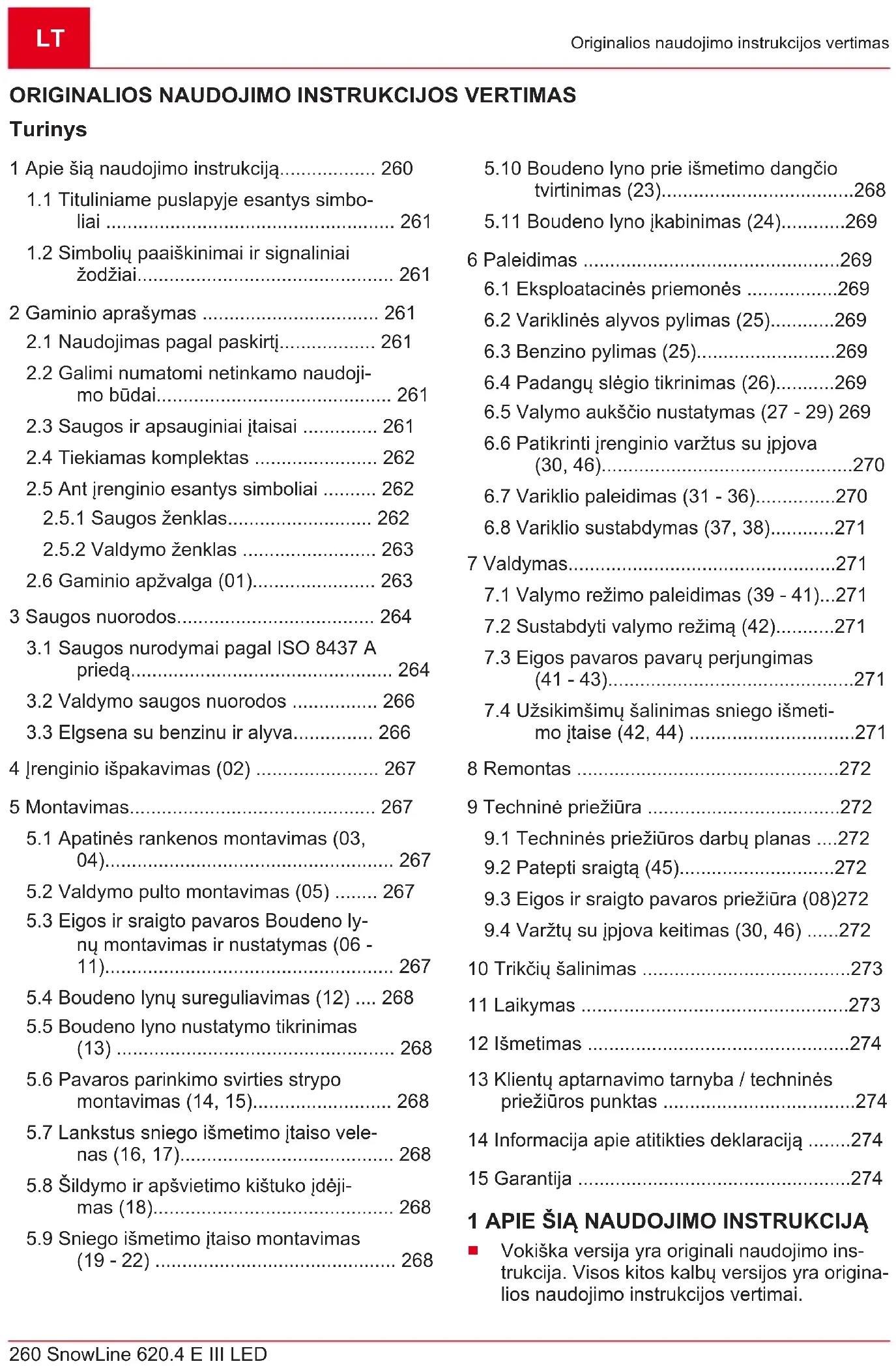

NAUDOJIMO INSTRUKCIJA SnowLine 620.4 E III LED AL-KO

1 Apie šią naudojimo instrukcija.... 260

1.1 Tituliniame puslapyje esantys simbo- liai 261

1.2 Simbolių paaiškinimai ir signaliniai žodžiai.... 261

2 Gaminio aprašymas 261

2.1 Naudojimas pagal paskirtj...... 261

2.2 Galimi numatomi netinkamo naudoji-mo būdai.... 261

2.3 Saugos ir apsauginiai įtaisai ...... 261

2.4 Tiekiamas komplektas 262

2.5 Ant jrenginio esantys simboliai ..... 262

2.5.1 Saugos ženklas.... 262

2.5.2 Valdymo ženklas 263

2.6 Gaminio apžvalga (01)...... 263

3 Saugos nuorodos.... 264

3.1 Saugos nurodymai pagal ISO 8437 A priedą....264

3.2 Valdymo saugos nuorodos 266

3.3 Elgsena su benzinu ir alyva.... 266

4 Jrenginio išpakavimas (02) 267

5 Montavimas.... 267

5.1 Apatinės rankenos montavimas (03, 04)....267

5.2 Valdymo pulto montavimas (05) ..... 267

5.3 Eigos ir sraigto pavaros Boudeno lynų montavimas ir nustatymas (06 - 11)....267

5.4 Boudeno lynų sureguliavimas (12) .... 268

5.5 Boudeno lyno nustatymo tikrinimas (13) 268

5.6 Pavaros parinkimo svirties strypo montavimas (14, 15).... 268

5.7 Lankstus sniego išmetimo įtaiso vele- nas (16, 17)....268

5.8 Šildymo ir apšvietimo kištuko jdėji-mas (18).... 268

5.9 Sniego išmetimo įtaiso montavimas (19 - 22) 268

5.10 Boudeno lyno prie išmetimo dangčio tvirtinimas (23)....268

5.11 Boudeno lyno jkabinimas (24)......269

6 Paleidimas ....269

6.2 Variklinės alyvos pylimas (25)......269

6.3 Benzino pylimas (25)......269

6.4 Padangų slėgio tikrinimas (26)......269

6.5 Valymo aukščio nustatymas (27 - 29) 269

6.6 Patikrinti jrenginio varžtus su jpjova (30, 46)....270

6.7 Variklio paleidimas (31 - 36)......270

6.8 Variklio sustabdymas (37, 38)......271

7 Valdymas....271

7.1 Valymo režimo paleidimas (39 - 41)...271

7.2 Sustabdyti valymo režimą (42)......271

7.3 Eigos pavaros pavarų perjungimas (41 - 43)....271

7.4 Užsikimšimų šalinimas sniego išmetimo įtaise (42, 44) ......271

8 Remontas ....272

9 Techninė priežiūra 272

9.1 Techninės priežiūros darbų planas ....272

9.2 Patepti sraigtą (45)....272

9.3 Eigos ir sraigto pavaros priežiūra (08)272

9.4 Varžtu su jpjova keitimas (30, 46) .....272

10 Trikčių šalinimas ....273

11 Laikymas ....273

12 Išmetimas ....274

13 Klientų aptarnavimo tarnyba / techninės priežiūros punktas ......274

14 Informacija apie atitikties deklaraciją .....274

15 Garantija ....274

1 APIE ŠIA NAUDOJIMO INSTRUKCIJA

Vokiška versija yra originali naudojimo instrukcija. Visos kitos kalbų versijos yra originalios naudojimo instrukcijos vertimai.

Visada laikykite šią naudojimo instrukciją taip, kad visada galėtumėte ją paskaityti, kai reikės informacijos apie įrenginį.
Perduokite jrenginj kitiems asmenims tik kartu su šia naudojimo instrukcija.
Perskaitykite ir laikykitės šioje naudojimo instrukcijoje pateiktų saugos ir įspėjamųjų nurodymų.

1.1 Tituliniame puslapyje esantys simboliai

Simbolis Reikšmė

Prieš eksploatuodami būtinai atidžiai perskaitykite šią naudojimo instrukciją. Tai yra saugaus darbo ir sklandaus valdymo sąlyga.

Naudojimo instrukcija

Neeksploatuokite benzininio jrenginio šalia atviros liepsnos arba šilumos šaltinių.

1.2 Simbolių paaiškinimai ir signaliniai žodžiai

⚠ PAVOJUS! Nurodo gresiančią pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas.

⚠️ ISPĖJIMAS! Nurodo galimą pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas.

⚠️ ATSARGIAI! Nurodo galimą pavojingą situaciją, kurios neišvengus galimas lengvas arba vidutinio sunkumo sužalojimas.

DĖMESIO! Nurodo situaciją, kurios neišvengus galima materialinė žala.

i NUORODA Specialios nuorodos dėl geres- nio suprantamumo ir valdymo.

2 GAMINIO APRAŠYMAS

2.1 Naudojimas pagal paskirti

Sniego freza skirta tik šviežiai iškritusiam, nesukietėjusiam šlapiam ir puriam sniegui nuo sutvirtintų kelių ir plotų valyti, pvz., vidiniuose kiemuose, įvažiavimuose į garažą, pėsčiųjų takuose arba lengvųjų automobilių statymo vietose – privačioje zonoje. Kelių ir plotų, kuriuos reikia nuvalyti,

turi būti tvirtas pagrindas ir lygus paviršius, pvz., betono ar granito grindinys arba asfaltas.

Šis įrenginys yra skirtas naudoti privačioje valdoje. Bet koks kitoks naudojimas ir neleistinas permontavimas arba primontavimas laikomas naudojimu ne pagal paskirtį, todėl garantija tampa negaliojanti, atitiktis prarandama, o gamintojas neprisiima atsakomybės už naudotojo arba trečiųjų asmenų patirtą žalą.

2.2 Galimi numatomi netinkamo naudojimo būdai

Sniego freza neskirta nesutvirtintiems keliams ir plotams valyti, pvz., skalda dengtiems paviršiams, žvyro keliams arba pievoms. Didelio kiekio ir aukščio, labai šlapio ir privažinėto sniego bei le-do šiuo įrenginiu pašalinti nebegalima.

Irenginys neskirtas naudoti nei komerciniais tiks- lais viešuose parkuose ir sporto aikštėse nei žemės ir miškų ūkyje.

2.3 Saugos ir apsauginiai įtaisai

⚠️ ISPĖJIMAS! Pavojus susižaloti. Dėl pažeistų ir išjungtų saugos bei apsauginių įtaisų ga-lima sunkiai susižaloti.

■ Sugedusius saugos ir apsauginius įtaisus paveskite suremontuoti.
Niekada neatjunkite saugos ir apsauginių įtaisų.

Sankabos svirtis

Kreipiamojoje rankenoje yra dvi sankabos svirtys. Pavojaus atveju jas abi atleiskite.

Pavaros svirtis sniego išmetimo sraigto pava- rai. Sraigto pavara sustabdoma.
Pavaros svirtis eigos pavarai. Eigos pavara sustabdoma.

Reguliuojamas sniego išmetimo įtaisas

Sniego išmetimo įtaisą nustatykite taip, kad išmestas sniegas negalėtų kelti pavjoaus žmo-nėms, gyvūnams, pastatams, transporto priemonėms arba kitiems objektams. Keliuose svarbu netrikdyti eismo ir nekelti pavjoaus eismo daly-viams.

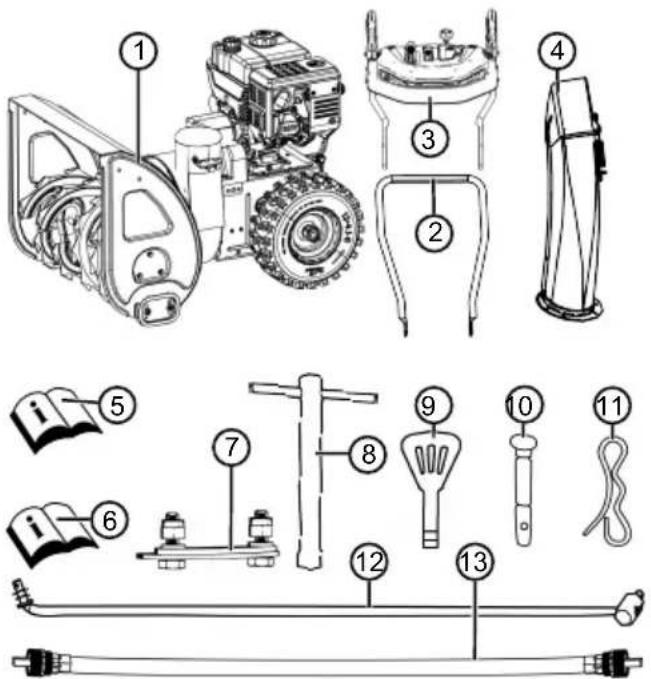

2.4 Tiekiamas komplektas

Komplektą sudaro čia nurodytos dalys. Patikrinkite, ar viskas yra:

Nr. Konstrukcinė dalis

1 Sniego freza

2 Apatinė rankena

3 Valdymo pultas su viršutine rankena

4 Sniego išmetimo įtaisas

5 Sniego frezos naudojimo instrukcija

6 Variklio naudojimo instrukcija

7 Sniego išmetimo įtaiso tvirtinimo komplektas (3x)

8 Uždegimo žvakės raktas

9 Variklio raktai (2x)

10 Atsarginiai varžtai su įpjova (4x)

11 Spyruokliniai kištukai (4x)

12 Pavaros parinkimo svirties strypas

13 Lankstus sniego išmetimo įtaiso velenas

2.5 Ant jrenginio esantys simboliai

2.5.1 Saugos ženklas

Simbolis Reikšmė

Dèmesio! Ypatingas atsargumas valdant!

Prieš eksploatacijos pradžią per- skaitykite naudojimo instrukcija!

Laikykitės atokiai nuo išmetimo zonos. Pavojus dėl sniego išmetimo.

Naudokite akių ir klausos organų apsaugos priemones!

Nelieskite besisukančių dalių. Kyla įtraukimo pavojus!

Nelieskite sniego išmetimo!

Nekiškite rankų arba kojų i sraigtą!

Prieš atlikdami darbus su prietaisu, išjunkite variklj.

Prieš atlikdami techninės priežiūros ir remonto darbus, ištraukite uždegi-mo žvakių kištuką.

Pašaliniams asmenims liepkite pasišalinti iš pavojingos zonos!

Besisukančios dalys išmetimo zo- noje! Kyla įtraukimo pavojus!

2.5.2 Valdymo ženklas

Simbolis Reikšmė

„Choke“ svirtis

CLOSE / OPEN

Greitis

Lètai / greitai

Variklio raktas

lj. / lšj.

Degalų čiaupas

OFF (užsuktas)

ON (atsuktas)

Pagalbinio jungiklio mygtukas

Sraigto pavara

Paleidimas / stabdymas

Eigos pavara

Paleidimas / stabdy-mas

Simbolis Reikšmė

Sniego išmetimo įtaiso sureguliavimas skrijeji-ku

Sniego išmetimo aukš-čio nustatymas svirtimi

Gaminio apžvalgoje (01) pateikiama jrenginio apžvalga.

Nr. Konstrukcinė dalis

1 Šildomos rankenos

2 Sraigto pavaros sankabos svirtis

3 Eigos pavaros sankabos svirtis

4 Rankinis skriejikas išmetimo krypčiai nu-statyti

5 Svirtis išmetimo aukščiui reguliuoti

6 Pavaros parinkimo svirtis,6 važiavimo j priekj pavaros ir 2 atbuli-nės eigos pavaros

7 Rankenos šildymo jungiklis

8 Atsarginiai varžtai su jpjova

9 Kreiptuvas prie sniego išmetimo įtaiso išmetimo aukščiui nustatyti

10 Sniego išmetimo įtaisas su apsauga nuo įsikišimo

11 Apšvietimas

12 Degalų bako dangtelis

13 Alyvos pildymo dangtelis

14 Skydelis

15 Valymo įrankis (pritvirtintas prie skyde-lio)

16 Sparnuotė

17 Sraigtas

Nr. Konstrukcinė dalis

18 Valymo plokště

19 Reguliuojamo aukščio slidės

20 Uždegimo žvakės kištukas

3 SAUGOS NUORODOS

⚠ PAVOJUS! Pavojus gyvybei ir sunkių sužalojimų pavojus! Nežinant saugos nuorodu ir valdymo instrukcijų, galima sunkiai ar net mirtinai susižaloti.

Prieš pradėdami naudotis prietaisu, atsižvelkite i visas saugos nuorodas bei valdymo instrukcijas, pateiktas šioje naudojimo instrukcijoje, bei i nurodytas naudojimo instrukcijas.
■ Visus pristatytus dokumentus išsaugokite bū-simam naudojimui.

⚠️ ISPĖJIMAS! Gaisro ir sprogimo pavojus.

Dėl išbėgusių degalų susidaro potencialiai sprogus benzino ir oro mišinys. Netinkamai naudojant degalus, pliūpsnis, sprogimas arba gaisras gali sunkiai arba netgi mirtinai sužaloti.

Niekada nelaikykite variklio prieš atvirą liepsną arba šilumos šaltinius.
Niekada neeksploatuokite variklio degioje aplinkoje.

⚠️ ISPĖJIMAS! Pavojus susižaloti dėl sugedusio prietaiso. Eksploatuojant sugedusį prietaisą, galima sunkiai susižaloti ir gali būti pažeistas prietaisas.

Eksploatuokite prietaisą tik tada, kai jis nesugedęs arba nepažeistas bei netrūksta jokių dalių ir jos neatsilaisvinusios.

⚠️ ISPÉJIMAS! Pavojus dėl besisukančių įrenginio dalių! įkišus rankas į besisukančias įrenginio dalis, sunkiai susižalojama!

Niekada nelieskite besisukančio sraigto!

! ISPĖJIMAS! Pavojus susižaloti. Dėl pažeistų ir išjungtų saugos bei apsauginių įtaisų galima sunkiai susižaloti.

■ Sugedusius saugos ir apsauginius įtaisus paveskite suremontuoti.
Niekada neatjunkite saugos ir apsauginių įtaisų.

3.1 Saugos nurodymai pagal ISO 8437 A priedą

Pradinės žinios

1. Atidžiai perskaitykite naudojimo ir techninės priežiūros instrukcijas. Atidžiai susipažinkite su įrenginio valdymo elementais ir tinkamu naudojimu. Išmokite įrenginį greitai sustabdyti ir greitai išjungti valdymo elementus.
2. Jokiomis aplinkybėmis negalima leisti įrenginio valdyti vaikams. įrenginį valdyti suaugusiems žmonėms, kurie nebuvo apmokyti to daryti, negalima jokiomis aplinkybėmis.
3. Pasirūpinkite, kad darbo zonoje nebūtų žmo-nių, ypač mažų vaikų ir naminių gyvūnų.
4. Valdydami atbuline eiga būkite itin atsargūs, kad išvengtumėte išslydimo arba kritimo.

Pasiruošimas

1. Atidžiai patikrinkite sritj, kurioje turi būti naudojamas įrenginys, ir pašalinkite visas dangas prie durų, roges, lentas, vielas bei kitus daiktus.
2. Visiškai atlaisvinkite visas jungtis ir, prieš jjungdami variklj, jjunkite tuščiają eiga.
3. Nenaudokite jrenginio be atitinkamos žieminės aprangos. Mūvėkite batus, ant slidžios žemės užtikrinančius stabilumą.
4. Būkite ypač atsargūs dirbdami su benzinu; jis labai degus.
   ■ Naudokite tinkamą benzino baką.
   Niekada nepilkite degalų į variklj, kai jis veikia arba yra įkaitęs.
5. Benzino baką visuomet pildykite atidžiai prižiūrėdami ir tik lauke. Niekada nepilkite degalų i benzino baką uždarose patalpose.
   ■ Užrakinkite bako dangtelj ir nuvalykite išsilie-jusj benziną.
6. Visiems jrenginiams su elektrine pavara arba elektriniu degimu reikalingas jžemintas kištu- kinis lizdas su apsauginiu kontaktu.
7. Atitinkamai nustatykite rinktuvo korpuso aukštį, jei šalinate žvyrą arba skaldą.
8. Niekada nebandykite keisti nustatymų, kai variklis veikia (išskyrus tais atvejais, kai tai daryti aiškiai rekomenduoja gamintojas).
9. Prieš pradedami valyti sniegą, leiskite vari- kliui ir įrenginiui atvėsti iki išorės temperatū- ros.
10. Naudojantis bet kokio tipo varikliu varomu jrenginiu i akis gali būti jsviesti svetimkūniai. Todėl naudodami, nustatydami arba remon-

tuodami jrenginj visuomet dévékite apsauginius akinius arba akių apsaugos priemones.

1. Naudokite klausos apsaugos priemones, kad išvengtumėte klausos pažeidimo.

Valdymas

1. Nelaikykite rankų ir kojų prie judančių dalių. Visuomet laikykitės atokiai nuo išmetimo an- gos.

2. Būkite ypač atsargūs, kai su įrenginiu važiuojate per žvyrą, žvyro takus ir gatves arba jas kertate. Atkreipkite dėmesį i paslėptas kliūtis arba bet kokį eismą.

3. Jei susidūrėte su svetimkūniu, išjunkite varikli, ištraukite uždegimo laidą, atidžiai apžiūrėkite sniego frezą, ar ji nesugadinta ir suremontuokite ją prieš kitą paleidimą ir naudojimą iš naujo.

4. Jei jrenginys nejprastai vibruoja, variklj išjunkite ir nedelsdami nustatykite priežastj. Vibracija jprastai yra ženklas, kad iškilo problemą.

5. Visuomet išjunkite variklj, kai baigiate naudoti, prieš valydami rinktuvo / pavaros rato korpusa arba išmetimo juostą ir tuomet, kai atliekate remonto, nustatymo arba patikros darbus.

6. Prieš atlikdami remonto, nustatymo arba patikros darbus, įsitikinkite, kad išjungti rinktuvas / pavaros ratas ir visos judančios dalys. Traukite uždegimo laidą ir jį laikykite atokiau nuo uždegimo žvakės, kad išvengtumėte netyčinių uždegimų. Jei variklis elektrinis, tuo-met reikia ištraukti tinklo kištuką.

7. Niekada neeksploatuokite variklio uždarose patalpose, nebent jj užvedate arba sniego frezą norite nugabenti i pastatą arba išgabenti iš jo. Atverkite duris į lauką; išmetamosios dujos yra pavojingos.

8. Nevalykite šlaitų. Kai sukatės ant nuožulnaus paviršiaus, būkite labai atsargūs. Nebandyki-te valyti stačių šlaitų.

9. Niekada nenaudokite sniego frezos be tinkamų apsauginių skydų, apsauginių dangų arba kitų apsauginių įtaisų.

10. Niekada nenaudokite sniego frezos šalia stiklinių korpusų, transporto priemonių, šviesos šachtų, nuožulnių vietovių ir kt., prieš tai atitinkamai nenustatę sniego išmetimo krypties. Vaikus nuo įrenginio laikykite atokiai.

11. Neperkraukite jrenginio per greitu sniego valymu.

12. Ant slidžių paviršių nenaudokite įrenginio dideliu greičiu. Būkite atsargūs važiuodami atbuline eiga.

13. Nenukreipkite išmetimo į šalia esančius asmenis ir niekam neleiskite artintis prie įrenginio.
14. Kai sniego freza transportuojama arba ne-naudojama, išjunkite elektros srovės tiekimą rinktuvui / pavaros ratui.
15. Naudokite tik sniego frezos gamintojo patvirtintas papildomas dalis ir priedus, pavyzdžiui, balansavimo atsvarus, stabilumo atsvarus, korpusus ir t. t.
16. Sniego frezos nenaudokite, kai blogas matomumas arba apšvietimas. Visuomet pasirū-pinkite stabilia stovėsena ir tvirtai laikykitės už rankenų. Eksploatuokite tik eidami, o ne bėgdami.

Techninė priežiūra ir laikymas

⚠️ ISPĖJIMAS! Valant užsikimšusį išmetimo kanalą galima sunkiai susižaloti rankas! Prisilietus prie besisukančio mentiračio sunkiai sužalojamos rankos. Tai yra dažniausi sužalojimai, kurie yra patiriami naudojantis sniego freza. Norėdami išvalyti išmetimo kanalą:

■ Išjunkite sniego frezą!
Palaukite apie 10 minučių, kol sustos mentiratis.
Išmetimo kanalui valyti visada naudokite tinkamą įrankį.
- Valydami išmetimo kanalą niekada nesinaudokite rankomis!

1. Reguliariai tikrinkite, ar tvirtai priveržti apsauginiai įtaisai, peilių varžtai, variklio tvirtinimo varžtai ir kt., taip užtikrinsite saugų įrenginio eksploatavimą.
2. Kol bake yra benzino, jrenginio niekada nelai-kykite pastate, kuriame yra potencialüs užsi-degimo šaltiniai, pavyzdžiui, karšto vandens prietaisai, elektriniai ventiliatorių šildytuvai, skalbinių džiovyklės ir kt. Prieš pastatydami prietaisą uždaroje patalpoje palaukite, leiskite varikliui atvėsti.
3. Jei sniego frezą reikia pastatyti ilgesniam laikui, visada laikykitės tikslių nurodymų, pateiktų naudojimo instrukcijoje.

4. Ant jrenginio palikite visus saugos ir eksploatavimo nurodymų ženklus arba, jei reikia, juos atnaujinkite.

5. Nuvalę sniegą, leiskite įrenginiui veikti dar keletą minučių, kad neužšaltų rinktuvas / pavaros ratas.

3.2 Valdymo saugos nuorodos

Naudokite jrenginj tik tiems darbams, kuriems jis numatytas. Naudojant ne pagal paskirtj, galima susižaloti ir apgadinti daiktus.
Niekada nenaudokite jrenginio su nudėvėtomis arba sugedusiomis dalimis. Sugedusias dalis visada pakeiskite tik originaliomis gamintojo atsarginėmis dalimis. Jei jrenginys naudojamas su nudėvėtomis arba sugedusiomis dalimis, pretenzija dėl garantijos gamintojui negalioja.
■ Tokiais atvejais išjunkite variklj, palaukite, kol prietaisas sustos ir ištraukite uždegimo žvakių kištuką:

palikdami prietaisą,
■ atlikdami valymo ir techninės priežiūros darbus,
■ prieš atlikdami visus nustatymo darbus,
atsiradus triktims,
■ prieš blokavimo atlaisvinimą,
■ prieš pašalinant kamščius,
po sąlyčio su pašaliniais daiktais,
atsiradus prietaiso triktims ir nejprastai vibracijai.

■ Nevaldykite jrenginio, jei vartojote alkoholio, narkotikų arba medikamentų.
Siekiant išvengti galvos ir galūnių sužalojimų bei klausos organų pažeidimų, būtina vilkėti taisyklėse numatytus drabužius ir naudoti apsaugos priemones.
- Drabužiai privalo būti tikslingi (priglundantys) ir nekliudyti judesių. Niekada nevilkėkite plačių drabužių arba priedų, kurie gali būti įtraukti į įrenginį, pavyzdžiui, šalikų.
■ Asmenines apsaugines priemones sudaro:

■ klausos apsauga ir apsauginiai akiniai,
■ tvirti batai neslystančiu padu,
apsauginės pirštinės.

Laikykite rankas arba kojas ar kitas kūno dalis toliau nuo veikiančios valymo mentės, sraigto ir sparnuotės.
■ Laikykitės vietinių nuostatų dėl darbo laiko.
- Parengto eksploatuoti jrenginio nepalikite be priežiūros.
Niekada nevalykite stogų.

3.3 Elgsena su benzinu ir alyva

Sprogimo ir gaisro pavojus: dėl išeinančio benzino ir oro mišinio susidaro potencialiai sprogi atmosfera. Netinkamai naudojant degalus, pliūpsnis, sprogimas arba gaisras gali sunkiai arba netgi mirtinai sužaloti. Atkreipkite dėmesį į tokius dalykus:

kai naudojate benziną, nerūkykite.
Naudokite benziną tik lauke ir niekada użdarose patalpose.
Būtinai laikykitės toliau pateiktų elgsenos taisyklių.

■ Transportuokite ir laikykite benziną bei alyvą tik tam skirtuose rezervuaruose. Jsitikinkite, kad vaikai neturi prieigos prie laikomo benzi-no ir alyvos.
Kad neužterštumėte žemės (aplinkos apsauga), užtikrinkite, kad pilant degalus į žemę nepatektų benzino ir alyvos. Degalams pilti naudokite piltuvą.
Niekada nepilkite degalų į įrenginį uždarose patalpose. Ant grindų gali kauptis benzino garai arba taip įvykti išmetimas arba netgi sprogimas.
Nedelsdami nuvalykite išlietą benziną nuo įrenginio ir nuo žemės. Tekstilę, kuria valėte benziną, prieš ją utilizuodami, palikite išdžiūti gerai vėdinamoje vietoje. Priešingu atveju ji gali savaime užsidegti.
■ Jei išliejote benzino, susidaro benzino garai. Todėl nepaleiskite variklio toje pačioje vieto-je, o ne mažiau nei 3 m nuo jos.
Venkite odos sąlyčio su mineraliniais produktais. Nejkvépkite benzino garų. Pildami degalus, visada mūvėkite apsaugines pirštines. Reguliariai keiskite ir valykite apsauginius drabužius.
Atkreipkite dėmesį į tai, kad ant Jūsų drabužių nepatektų benzino. Patekus benzino ant drabužių, nedelsdami juos persirenkite.
Niekada neatidarykite bako dangčio veikiant arba esant karštam varikliui.
Niekada nepilkite degalų i įrenginį veikiant arba esant karštam varikliui.
Niekada neperpildykite bako (benzinas plečiasi).
■ Visuomet tvirtai uždarykite bako dangti.
Pakeiskite pažeistą baką arba bako dangtį.
Pildami benziną arba alyvą, niekada nevalgykite, negerkite ir nerūkykite.

■ Jei ištekėjo benzino:

neužveskite variklio,
■ venkite bandyti užvesti,
išbėgusį benziną surinkite rišamaja priemone arba šluoste ir tinkamai utilizuokite,
išvalykite jrenginj.

■ Jei ištekėjo variklinės alyvos:

neužveskite variklio,
išbėgusią alyvą surinkite rišamaja alyvos priemone arba šluoste ir tinkamai utilizuokite,
išvalykite jrenginį.

4 İRENGINIO IŠPAKAVIMAS (02)

⚠️ ISPĖJIMAS! Prispaudimo pavojus dėl virstančio įrenginio! Prietaisas yra sunkus! Jam apvirtus, gali būti prispaustos kūno dalys ir sunkia sužaloti asmenys.

■ Irenginiui išpakuoti reikia bent dviejų asmenų!
■ Stenkitės neapversti įrenginio!

Irenginys su visomis dalimis pristatomas kartoni-nėje dėžėje. Dėžė yra ant europadėklo.

1. Pastatykite dėžę ant lygaus ir tiesaus paviršiaus.
2. Nuimkite pakuotės juostas.
3. Iš viršaus atidarykite dėžę (02/a).
4. Nuimkite pakavimo medžiagas.
5. Atsargiai išimkite pavienes dalis, maišelj su smulkiomis dalimis ir naudojimo instrukcijas.
6. Galinę dėžės sienelę (t. y. ten, kur yra variklis) atsargiai prapjaukite peiliu, kad nepažeistumėte jrenginio.
7. Atlenkite dėžės galinę sienelę (02/b).
8. Atsargiai išimkite likusias pavienes dalis ir kitas pakavimo medžiagas.
9. Sniego frezą iš dėžės išimkite atbulomis, t. y. varikliu j priekį (02/c).

5 MONTAVIMAS

⚠️ ISPĖJIMAS! Pavojai nevisiškai sumontavus! Eksploatuojant nevisiškai sumontuotą jrenginį, galima sunkiai susižaloti.

■ Irenginį eksploatuokite tik tada, kai jis visiškai sumontuotas!
Prieš jungdami patikrinkite, ar yra it, ar veikia visi saugos ir apsauginiai įtaisai!

Reikalingas įrankis

Nr. Įrankis

1 Veržliaraktis atviru galu arba žiedinis veržliaraktis SW 10 (x2)

2 Veržliaraktis atviru galu arba žiedinis veržliaraktis SW 13

3 Šešiakampis veržliaraktis 5 mm

4 Kombinuotosios replės arba adatos no-sies replės

5 Atsuktuvas

6 Purškiamoji alyva

7 Padangų oro pompa su manometru (KFZ vožtuvas)

5.1 Apatinės rankenos montavimas (03, 04)

Prie sniego frezos kairėje ir dešinėje, apačioje, primontuokite apatinę rankeną.

1. Išsukite varžtus (03/1).
2. Uždėkite apatinę rankeną (04/1).
3. Varžtus (04/2) prakiškite per apatinę rankeną ir tvirtai prisukite.

5.2 Valdymo pulto montavimas (05)

1. Palaikykite viršutinę rankeną (05/1), jskaitant valdymo pultą ant apatinės rankenos (05/2).
2. Per viršutinę ir apatinę rankeną prakiškite po 2 varžtus (05/3) ir prisukite dviem poveržlėmis (05/4) ir veržlėmis (05/5).

5.3 Eigos ir sraigto pavaros Boudeno lynų montavimas ir nustatymas (06 - 11)

1. Eigos pavaros (06/2) Boudeno lyną (06/1) jkabinkite i dešiniosios svirties apatinę angą (06/3).

2. Sraigto pavaros (07/2) Boudeno lyną (07/1) jkabinkite j kairiosios svirties viršutinę angą (07/3).

3. Boudeno lynus nustatykite taip:

■ Rodyklės kryptimi (08/a) pasukite Boudeno lyno reguliavimo dalį (08/1), kol Boudeno lynas daugiau nebekabos (bus šiek tiek įtemptas). Sukdami įtempimo lyną, laikykite, kad jis nepersisuktų.
■ Priveržkite (08/b) antveržlę (08/2).

1. Boudeno lynus (09/1) gnybtais (09/2) kairėje ir dešinėje pritvirtinkite prie rankenos.

2. Itemp kite Boudeno lyną:

■ laisvai prisukite antveržles (10/1, 11/1);

■ sriegio antgalj (10/2, 11/2) sukite j viršų, kol Boudeno lynas bus įtemptas;
■ sukite veržles prieš kreipiamają (10/3, 11/3), kad užfiksuotumėte Boudeno lyną.

1. Kad Boudeno lyną apsaugotumėte nuo koro-zijos, gumos apsaugą (10/4, 11/4) traukite iki antveržlės (10/a, 11/a).

5.4 Boudeno lynų sureguliavimas (12)

Tiksliai nustatoma reguliavimo varžtu.

1. Prie reguliavimo varžto atlaisvinkite (12/a) antveržlę (12/2).

2. Jei norite pailginti arba sutrumpinti Boudeno lyno kelią, sukite (12/b) reguliavimo varżtą (12/3). Svarbu, kad Boudeno lynas būtu šiek tiek įtemptas ir nekabotų.

3. Vél priveržkite (12/a) antveržlę (12/2).

5.5 Boudeno lyno nustatymo tikrinimas (13)

Eigos pavaros Boudeno lynas laikui bėgant pail-gėja. Jei veikiant varikliui eigos pavara nebejsijungia, vadinasi, Boudeno lynas tapo per ilgas ir jį reikia įtempti.

1. Išjunkite įrenginį (žr. Skyrius 6.8 "Variklio su- stabdymas (37, 38)", puslapis 271).
2. Iš naujo nustatykite Boudeno lyną (žr. Skyrius 5.3 "Eigos ir sraigto pavaros Boudeno lynų montavimas ir nustatymas (06 - 11)", pus-lapis 267).

Dél Boudeno lyno nustatymo tikrinimo:

1. Paleiskite variklj (žr. Skyrius 6.7 "Variklio paleidimas (31 - 36)", puslapis 270).
2. Ijunkite pavarą (žr. Skyrius 7.1 "Valymo režimo paleídimas (39 - 41)", puslapis 271).
3. Dešiniają eigos pavaros rankeną (13/1) iš lė- to spauskite į apačią (13/a), kol pradėsite jus- ti nedidelį pasipriešinimą. Sankabos spaudi- mo taškas nustatytas.
4. Jei eigos pavara nejjungiama: Pakartokite ankstesnius veiksmus.
5. Jei nustatyti Boudeno lyno nepavyko: Kreipkitės į gamintojo techninės priežiūros skyrių.

5.6 Pavaros parinkimo svirties strypo montavimas (14, 15)

1. Strypą (14/1) apačioje jkabinkite i pavarų per-jungimo įtaiso (15/2) laikiklj.
2. Strypą viršuje, prie pavaros parinkimo svirties (15/3), jkabinkite i laikiklj.
3. Strypą apačioje ir viršuje pritvirtinkite po-veržlėmis ir spyruokliniais kištukais.

5.7 Lankstus sniego išmetimo įtaiso velenas (16, 17)

1. Ant sniego išmetimo įtaiso:

■ Vieno lankstaus veleno (16/2) galo kakliuką (16/1) kiškite iki sraigto (16/3) atra-mos (16/a).
Ranka prisukite jsriegiamają verzlę (16/4).

1. Po valdymo pultu:

■ Kito lankstaus veleno (17/1) galo kakliuką iš apačios kiškite į skriejiką (17/2) (17/a).
■ Ranka prisukite jsriegiamają verzlę (17/3).

5.8 Šildymo ir apšvietimo kištuko įdėjimas (18)

1. Sujunkite jkišamas šildymo ir apšvietimo dalis (18/1).
2. Užfiksuokite kištukinę jungtį.

5.9 Sniego išmetimo įtaiso montavimas (19 - 22)

1. Sniego frezos sniego išmetimo įtaiso slydimo paviršių (19/1) šiek tiek sutepkite purškiama alyva (galima naudoti ir tepalą).

2. Uždėkite (20/a, 21/a) sniego išmetimo įtaisą (20/1).

3. Istatykite tvirtinimo varžtus (21/2) iš vidaus per skirtukus ir sniego išmetimo įtaisą.

4. Priveržkite sniego išmetimo įtaisą su savaime užsifiksuojančiomis veržlėmis (21/3).

5. Per didelę kreipiamają plokšte (22/2) prakiš-kite tvirtinimo varžtus (22/1) ir uždėkite mažą kreipiamają plokšte (22/3).

Nuoroda: Maža kreipiamoji plokštė turi būti uždėta viršuje, ant didelės kreipiamosios plokštės.

1. Kreipiamąsias plokštes su tvirtinimo varžtais iš apačios jkiškite j sniego išmetimo įtaisą.

2. Ant varžtu uždėkite poveržles (22/4).

3. Tvirtai užsukite savaime užsifiksuojančias veržles (22/5).

5.10 Boudeno lyno prie išmetimo dangčio tvirtinimas (23)

Boudeno lynu valdomas sniego išmetimo įtaiso išmetimo dangtis ir nustatomas išmetimo aukštis.

1. Ikabinkite Boudeno lyną i kreipiamają (23/1, 23/2). Ant išorinio Boudeno lyno turite pritvirtinti gumos apsaugą.

2. Antveržles (23/3, 23/4) tvirtai sukite prieš kreipiamają, kol jsitemps Boudeno lynas.

3. Išmetimo aukščio nustatymo svirtimi patikrinkite Boudeno lyno ilgj:

■ Svirtį stumkite iki priekinės atramos. Išmetimo dangtis turi visiškai nusileisti.
■ Svirtj stumkite iki galinės atramos. Išmetimo dangtis turi visiškai pasikelti.
■ Jei reikia, pritaikykite Boudeno lyno ilgj.

5.11 Boudeno lyno jkabinimas (24)

1. Boudeno lyną (24/1) jkabinkite j laikiklj (24/2) po varikliu.

6 PALEIDIMAS

⚠️ ISPĖJIMAS! Pavojus susižaloti dėl sugedusio prietaiso. Eksploatuojant sugedusį prietaisą, galima sunkiai susižaloti ir gali būti pažeistas prietaisas.

Eksploatuokite prietaisą tik tada, kai jis nesugedęs arba nepażeistas bei netrūksta jokių dalių ir jos neatsilaisvinusios.

i NUORODA Prieš paleisdami, visada apžiū-rėkite. Jei darbinės ir (arba) tvirtinimo detalės yra atsilaisvinusios, sugadintos arba susidėvėjusios, įrenginį naudoti draudžiama.

6.1 Eksploatacinės priemonės

⚠️ PAVOJUS! Sprogimo ir gaisro pavojus. Dėl išsiskiriančio benzino / oro mišinio susidaro potencialiai sprogi atmosfera. Netinkamai naudojant degalus, pliūpsnis, sprogimas arba gaisras gali sunkiai arba netgi mirtinai sužaloti.

Kai naudojate benzina, nerūkykite.
Naudokite benziną tik lauke ir niekada uždarose patalpose.

⚠️ PAVOJUS! Pavojus gyvybei dėl apsinuodijimo. Variklio išmetamosiose dujose yra anglies monoksido, kuris žmogų gali pražudyti per kelias minutes.

Niekada neeksploatuokite variklio uždarose patalpose, o tik lauke.
■ Nejkvėpkite variklio išmetamųjų dujų.
Išjunkite variklj, jei eksploatuojant pradeda pykinti, pradeda suktis galva arba pajuntate silpnumą. Nedelsdami kreipkitės į gydytoją.

i NUORODA Panaudotą variklinę alyvą utilizuokite taip, kad nepakenktumėte aplinkai! Rekomenduojame seną alyvą uždarame rezervuare nugabenti į perdirbimo centrą arba klientų aptarnavimo tarnybai. Senos alyvos:

■ nepilkite j atliekas,
■ nepilkite j kanalizaciją arba nuotėkas,
■ nepilkite ant žemės.

NUORODA Laikykitės pridedamos variklio naudojimo instrukcijos!

Prieš pradėdami eksploatuoti, privalote jpilti vari-klio alyvos ir i sniego freza jpilti degalų.

Benzino ir variklinės alyvos duomenys: žr. techninius duomenis.

6.2 Variklinės alyvos pylimas (25)

1. Atsukite alyvos pildymo dangtelj (25/1), kamštį padėkite į saugią vietą.
2. Ipilkite alyvos naudodami piltuvą.
3. Alyvos rodykle patikrinkite pripildymo lygj, žr. variklio instrukciją.
4. Alyvos pildymo angą gerai uždarykite ir nuvalykite.

6.3 Benzino pylimas (25)

1. Atsukite bako dangtelj (25/2) ir padėkite jį i švarią vietą.
2. Ipilkite benzino per piltuvą.
3. Bako pildymo angą gerai uždarykite ir nuvalykite.

6.4 Padangu slėgio tikrinimas (26)

1. Ypač prieš pirmają eksploataciją žiemą ir eksploatavimo metu bent jau kas tris mėnesius tikrinkite padangų slėgį.
   Didžiausias leistinas padangų slėgis nurody-tas ant padangų (26/1).
   Nuoroda: Pastaba: 1 bar = maždaug 14,5 psi
2. Pripūskite abi padangas. Abiejų padangų slėgis turėtų būti toks pats.

6.5 Valymo aukščio nustatymas (27 - 29)

⚠️ ATSARGIAI! Pavojus susižaloti. Pjautinių sužalojimų pavojus įkišus rankas į veikiantį sraig-tą.

Nustatykite valymo aukštį tik išjungę variklj ir sustabdę sraigtą.

Valymo aukšti nustatykite tokj, kad nebūtų kliudomas žvyras arba kiti svetimkūniai. Atsižvelkite j

didelius nelygumus, pavyzdžiui, provėžas, šulinių dangčius arba grindinio akmenis.

1. Sureguliavimui jrenginiu nuvažiuokite ant lygaus pagrindo.
2. Prie skydelio (27/3) kairėje ir dešinėje pusėje atlaisvinkite slidžių (27/2) gnybtų sraigtus (27/1).
3. Norėdami valymo plokštę (28/1) pakelti į tam tikrą aukštį, slides (27/a) stumkite į viršų arba į apačią.
4. Priveržkite slidžių gnybtų sraigtus.
5. Stebėkite, kad abiejų slidžių atstumas nuo apačios būtų vienodas, kad valymo plokštė judėtų lygiagrečiai su žeme (28/a).

Slidès nusidèvéjo (29)

Jei slidžių slydimo kraštas (29/1) nusitrynęs, apsukite jas 180° kampu, kad galėtumėte naudotis kita jų puse.

1. Išsukite veržles (29/2) su poveržlémis.
2. Nuimkite metalinę plokšte (29/3).
3. Apsukite slide 180° kampu (29/a).
4. Uždėkite poveržles ir priveržkite veržles. Nuoroda: Svarbu nesumaišyti gnybtų sraigtų (29/4), nes jie yra skirtingo ilgio.

6.6 Patikrinti jrenginio varžtus su jpjova (30, 46)

⚠️ DĖMESIO! Įrenginio pažeidimo pavojus.

Dėl užšalusios sraigto pavaros, gali būti sugadintas dantytasis diržas.

Prieš jjungdami variklj patikrinkite, ar neužšalusi sraigto pavara.
■ Sniego frezą, kad sraigto pavara atitirptų, pastatykite tam tinkamoje vietoje.

1. Kas kartą prieš užvesdami, patikrinkite, ar nesugadinti varžtai su jpjova (30/1, 46/2).

Jtrūkusius varžtus su įpjova keiskite originaliomis atsarginėmis dalimis (žr. Skyrius 9.4 "Varžtu su įpjova keitimas (30, 46)", puslapis 272). Naudodami neleidžiamas atsargines dalis, galite nepataisomai sugadinti prietaisą!
■ Du atsarginiai varžtai su įpjova (01/8) yra valdymo pulte.

1. Patikrinkite, ar pilnai sukomplektuoti, tinkamai priveržti ir nesugadinti visi prietaiso valdymo elementai, saugos įtaisai, veržlės, varžtai.

6.7 Variklio paleidimas (31 - 36)

Apšvietimas automatiškai jsijungia paleidus variklj ir užgesta varikliui sustojus.

⚠️ PAVOJUS! Pavojus gyvybei dėl apsinuodijimo. Variklio išmetamosiose dujose yra anglies monoksido, kuris žmogų gali pražudyti per kelias minutes.

Niekada neeksploatuokite variklio uždarose patalpose, o tik lauke.
■ Nejkvėpkite variklio išmetamųjų dujų.
Išjunkite variklj, jei eksploatuojant pradeda pykinti, pradeda suktis galva arba pajuntate silpnumą. Nedelsdami kreipkitės į gydytoją.

⚠️ DĖMESIO! Įrenginio pažeidimo pavojus.

Dėl užšalusios sraigto pavaros, gali būti sugadintas dantytasis diržas.

Prieš jungdami variklj patikrinkite, ar neužšalusi sraigto pavara.
■ Sniego frezą, kad sraigto pavara atitirptų, pastatykite tam tinkamoje vietoje.

1. Patikrinkite alyvos ir degalu lygi.
2. Atsukite (31/a) degalų čiaupą (31/1).
3. Patikrinkite, ar išjungtos eigos ir sraigto pavaros. Sankabos svirtis turi būti horizontalioje padėtyje.
4. „Choke“ svirtj (31/2) nustatykite j padėtį CLO-SE (UŽDARYTI) (31/b).
5. Paspauskite pagalbinio jungiklio mygtuką (32/1) 3 kartus, tarp kiekvieno paspaudimo padarydami mażdaug 2 sekundžių pertrauką. Esant žemesnei nei 10 °C temperatūrai, pagalbinio jungiklio mygtuką spauskite 5 kartus.
6. Greičio svirti (33/1) nustatykite i padėti „greitai“ (zuikis) (33/a).
7. Ístatykite variklio raktą (34/1).

Paleidimas rankiniu būdu(35)

1. Šiek tiek patraukite (35/a) paleidimo lyną (35/1), kol pajusite pirmajį pasipriešinimą, tada staigiu judesiu ištraukite ir lėtai leiskite susivynioti.

230 V paleidimo procesas (36)

1. (36/a)

⚠️ JSPĖJIMAS! Pavojus dėl besisukančių įrenginio dalių! įkišus rankas į besisukančias įrenginio dalis, sunkiai susižalojama!

Niekada nelieskite besisukančio sraigto!

1. Greičio svirtį (37/1) nustatykite į padėtį „lėtai“ (vėžlys) (37/a).
2. Kad neužšaltų, sraigtui ir sparnuotei leiskite veikti, kol nuo jų pasišalins sniegas. Priešingu atveju, paleidus gali būti sugadintas dan-tytasis diržas.
3. Ištraukite (38/a) variklio raktą (38/1).
4. Variklis išsijungia.
5. Degalu čiaupą (38/2) pasukite i padėtį OFF (užsuktas) (38/b).

7 VALDYMAS

7.1 Valymo režimo paleidimas (39 - 41)

⚠️ ISPĖJIMAS! Pavojus dėl besisukančių įrenginio dalių! įkišus rankas į besisukančias įrenginio dalis, sunkiai susižalojama!

Niekada nelieskite besisukančio sraigto!

⚠️ ISPĖJIMAS! Išsviedžiami daiktai! Pavojus susižaloti ir materialinės žalos pavojus dėl išsviedžiamų daiktų!

Niekada nesukite išmetimo kanalo žmonių, gyvūnų, langų, automobilių arba durų kryptimi.

1. Paleiskite.
2. Patikrinkite sniego išmetimo įtaiso padėtį ir išmetimo kryptį nustatykite naudodami rankinį skriejiką (39/1).
3. Nustatykite išmetimo aukštį (39/2).
4. Paleiskite variklj (žr. Skyrius 6.7 "Variklio paleidimas (31 - 36)", puslapis 270).
5. Ijunkite eigos pavaros (40/3) pavarą:

1–6 yra judėjimo i priekį pavaros, kur 1 yra lėčiausia, o 6 greičiausia pavara.
■ R1 ir R2 yra atbulinės eigos pavaros, kur R1 yra lėta, o R2 greitesnė pavara.

1. Paspauskite (40/a) sraigto sankabos svirti (40/4).
2. Paspauskite (41/a) eigos pavaros sankabos svirtj (41/5).

7.2 Sustabdyti valymo režimą (42)

1. Atleiskite, t. y. išjunkite (42/a), sraigto ir eigos pavaros sankabos svirti (42/1).

Kad neužšaltų, sraigtui ir sparnuotei leiskite veikti, kol nuo jų beveik pasišalins sniegas. Užšalęs sraigtas sugadins dantytajį diržą.

Sniego freza sustoja, sraigtas ir sparnuotė sustoja.

7.3 Eigos pavaros pavarų perjungimas (41 - 43)

DÈMESIO! Irenginio sugadinimo pavojus.

Jei prieš pavarų keitimą neišjungiama, sugadinama pavarų dėžė.

Pirmiausia išjunkite, tada pakeiskite pavarą.

1. Atleiskite, t. y. išjunkite (42/a), eigos pavaros (42/1) sankabos svirtį. Nuoroda: Sraigtas užsiblokuoja, jei esant drėgnam ir sunkiam sniegui jis sustabdomas ir vėl paleidžiamas. Neatleiskite sraigto pavaros sankabos svirties!

2. Pavaras perjunkite pavarų svirtimi (43/1).

3. Paspauskite (41/a) eigos pavaros sankabos svirtj (41/5).

7.4 Užsikimšimų šalinimas sniego išmetimo įtaise (42, 44)

NUORODA Kad išvengtumėte užsikimšimų esant sunkiam ir šlapiam sniegui, sraigtui leiskite veikti nuolat.

Kai sniegas išmetamas netinkamai, to priežastis gali būti sniego ir ledo sankaupos ant sraigto ir išmetimo kanale.

1. Atleiskite, t. y. išjunkite (42/a), sraigto ir eigos pavaros sankabos svirtį (42/1).
2. Išjunkite variklj (žr. Skyrius 6.8 "Variklio sustabdymas (37, 38)", puslapis 271).
3. Naudodami valymo įrankį (44/1) iš išmetimo kanalo ir nuo sraigto atsargiai pašalinkite sniegą.

Jei sniego išmetimo įtaisas ir toliau veikia netinkamai, kreipkitės į specializuotas dirbtuves.

8 REMONTAS

⚠️ ISPĖJIMAS! Pavojus susižaloti atliekant remonto darbus. Netinkamai atliekant remonto darbus, galima sunkiai susižaloti ir gali būti pažeistas jrenginys.

Paveskite remonto darbus tik gamintojo techninės priežiūros skyriams arba įgaliotoms specializuotoms įmonėms!

Reikalaujama, kad specialistai atliktų patikrą:

■ po užvažiavimo ant kliūties.
■ Staiga sustojus varikliui.
■ Sugadintas sraigtas arba sparnuotė.

9 TECHNINĖ PRIEŽIŪRA

ATSARGIAI! Pavojus susižaloti. Aštria-briaunės ir judančios įrenginio dalys gali sužeisti.

■ Techninės apžiūros, priežiūros ir valymo darbų metu visada dėvėkite apsaugines pirštines!
Išjunkite variklj ir jsitikinkite, kad variklis neveikia!
Ištraukite uždegimo žvakės kištuką!

■ Po kiekvieno naudojimo prietaisą išvalykite. Ypač stenkitės pašalinkite barstomosios druskos liekanas.

■ Saugokite jrenginj nuo vandens purslu. J prietaiso vidu patekęs vanduo gali sukelti triktis (uždegimo jrenginys, karbiuratorius).

■ Visada pakeiskite sugedusius duslintuvus.

■ Laikykitės techninės priežiūros plano.

■ Laikykitės variklio instrukcijos.

9.1 Techninės priežiūros darbų planas

Prieš kiekvieną naudojimą

■ Patikrinkite alyvos lygį (žr. variklio instrukcija).
■ Patikrinkite varžtus su jpjova.
■ Patikrinkite, ar prietaisas nepažeistas.
■ Patikrinkite, ar neužšalęs sraigtas.

Po pirmuju 5 darbo valandu

Pakeiskite variklio alyvą (žr. variklio instrukcija).

Kas 8 darbo valandas

■ sutepkite sraigtą.

Kas tris mènesius

■ patikrinkite padangų slėgį.

■ Sniego išmetimo įtaiso žiedą sutepkite purškiama alyva.

Kasmet

■ pakeiskite uždegimo žvakes (žr. variklio instrukciją).
■ Patepkite sraigtą.
■ Pakeiskite variklinę alyva.

9.2 Patepti sraigtą (45)

Maždaug 2–3 kartus universalaus tepalo su tepalo pistoletu įpurkškite į tepalo movą (45/1).

9.3 Eigos ir sraigto pavaros priežiūra (08)

⚠️ ISPĖJIMAS! Pavojus susižaloti atliekant techninės priežiūros darbus. Netinkamai atliekant techninę priežiūrą, galima sunkiai susižaloti ir gali būti pažeistas įrenginys.

Boudeno lyną reguliuokite tik esant išjungtam varikliui.
■ Sustabdykite variklj, jei nepavyksta išjungti eigos / sraigto pavaros.
- Nebandykite patys remontuoti ir nedelsdami kreipkitės į specializuotą įmonę.

NUORODA Dręgme Boudeno lynuose gali skatinti koroziją ir užšalimą. Pažeistą Boudeno lyną reikia nedelsiant pakeisti.

Boudeno lyno nustatymas

Jei veikiant varikliui eigos / sraigto pavara nejsijungia, vadinasi, reikia nustatyti atitinkamą Boudeno lyną.

1. Atsukite antveržlę (08/2).
2. Rodyklės kryptimi (08/a) pasukite Boudeno lyno reguliavimo dalį (08/1), kol Boudeno lynas daugiau nebekabos (bus šiek tiek įtemptas). Sukdami įtempimo lyną, laikykite, kad jis nepersisuktų.
3. Priveržkite (08/b) antveržlę (08/2).
4. Norėdami patikrinti nustatymą, paleiskite variklj ir jjunkite eigos / sraigto pavarą.
5. Jei vis dar nepavyksta saugiai jjungti ir iš-jungti eigos / sraigto pavaros, jrenginj prista-tykite i specializuotą jmonę.

9.4 Varžtu su jpjova keitimas (30, 46)

Dėl naudotojo ir prietaiso saugumo, varžtai su įpjova (30/1) po sraigto užblokavimo gali įtrūkti.

NUORODA Įtrūkusius varžtus su įpjova keiskite originaliomis atsarginėmis dalimis. Naudodami neleidžiamas atsargines dalis, galite nepataisomai sugadinti prietaisą!

1. Išjunkite jrenginį ir ištraukite uždegimo žvakių kištuką.
2. Išimkite (46/a) spyruoklinj kištuką (46/1).
3. Ištraukite (46/b) sugadintus varžtus su jpjova (46/2).
4. Patikrinkite, ar nepažeistas velenas.
5. Uždėkite varžtus su jpjova ir užtvirtinkite spyruokliniu kištuku.

10 TRIKČIŲ ŠALINIMAS

⚠ ATSARGIAI! Pavojus susižaloti. Aštria-briaunės ir judančios įrenginio dalys gali sužeisti.

■ Techninės apžiūros, priežiūros ir valymo darbų metu visada dėvėkite apsaugines pirštines!
Išjunkite variklj ir įsitikinkite, kad variklis neveikia!
Ištraukite uždegimo žvakės kištuką!

i NUORODA Esant sutrikimų, kurie nėra nu- rodyti šioje lentelėje arba kurių negalite pašalinti savarankiškai, kreipkitės į mūsų klientų aptarnavi- mo tarnybą.

Sutrikimas Šalinimas
Neveikia variklis.	Ipilkite benzino.
	Greičio svirtį nustatykite į „Start“ padėtį.
	Jjunkite „Choke“ svirtį, pa- spauskite pagalbini jungiklj.
	Atlikite uždegimo žvakių techninę priežiūrą.
Mažėja variklio galia.	Išvalykite išmetimo kana- lą / korpusą.
	Nuo sraigto ir sparnuotės nuvalykite sniegą ir ledą.
	Sumažinkite darbinį greitį.
Eigos pavara ne- veikia, kai nu- spausta sanka- bos svirtis.	Nustatykite Boudeno lyną.
	Kreipkitės į klientų aptarna- vimo skyrių ir dirbtuves.

Sutrikimas Šalinimas
Eigos pavara ne-besustoja (neiš-sijungia).	Išjunkite variklj.Nebandykite remon-tuoti!Kreipkitės į klientų ap-tarnavimo skyrių ir dirbtuves.
Sraigtas nesisu-ka, kai nuspaus-ta sankabos svir-tis.	Įtrūkę varžtai su įpjova, pa-keiskite.
	Nustatykite Boudeno lyną.
	Kreipkitės į klientų aptarna-vimo skyrių ir dirbtuves.
Sraigtas nesu-stoja (neišsijun-gia).	Išjunkite variklj.Nebandykite remon-tuoti!Kreipkitės į klientų ap-tarnavimo skyrių ir dirbtuves.
Įrenginys nej-prastai vibruoja.	Patikrinkite sraigtą ir spar-nuotę.
Įrenginį traukia į vieną pusę.	Patikrinkite ir pritaikykite padangų slėgį.
	Patikrinkite, nustatykite ar-ba pakeiskite slides.

Atsarginės dalys

Žr.: www.al-ko.com

11 LAIKYMAS

!ISPÈJIMAS! Gaisro ir sprogimo pavojus.

Benzino garai yra labai degüs.

Nelaikykite prietaiso prie atviros liepsnos arba karščio šaltinių.

Po kiekvieno naudojimo prietaisą kruopščiai išvalykite. Jei yra, sumontuokite visus apsauginius gaubtus. Laikykite prietaisą sausoje, rakinamoje, vaikams neprieinamoje vietoje.

Jei prietaiso planuojate nenaudoti ilgiau, pavyzdžiui pasibaigus žiemai, kad būtų išvengta pažeidimų, reikia atlikti toliau nurodytus darbus:

Ištuštinti karbiuratorių:

Paleiskite variklj.
Užsukite degalų čiaupą.
Palaukite, kol variklis sustos.

■ Palaukite, kol variklis atvès.
- Prietaisą laikykite sausoje, vaikams ir pašaliniams asmenims nepasiekiamoje vietoje.
Ištuštinkite arba pripildykite pilną benzino baką.
■ ištraukite variklio raktą.
Ištraukite uždegimo žvakių kištuką.

12 IŠMETIMAS

Benzinas ir variklinė alyva nėra buiti- nės atliekos arba nuotekos, todėl jiems priskiriamos atskiros taisyklės arba išmetimas!

14 INFORMACIJA APIE ATITIKTIES DEKLARACIJA

Šiuo prisiimdami sau atsakomybę deklaruojame, kad šis rinkai pateiktos formos gaminys atitinka

Prieš utilizuojant jrenginj, reikia ištuštinti de-galu baką ir variklinės alyvos rezervuarą!
Pakuotė, įrenginys ir priedai pagaminti iš perdirbamų medžiagų ir juos reikia atitinkamai šalinti.

13 KLIENTŲ APTARNAVIMO TARNYBA / TECHNINĖS PRIEŽIŪROS PUNKTAS

Iškilus klausimų dėl garantijos, remonto ir atsarginių dalių, kreipkitės į savo artimiausią AL-KO techninės priežiūros skyrių. Jį rasite internete tokiu adresu: www.alko-garden.com/service-contacts

Daugiau informacijos apie atsargines dalis rasite: www.alko-garden.com/spareparts

darniujų ES direktyvų, ES saugos standartų ir ga- miniui taikomų standartų reikalavimus. Atitikties deklaracija yra naudojimo instrukcijos dalis ir pri- dedama prie įrenginio.

15 GARANTIJA

Galimus jrenginio medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumų reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties terminas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje jrenginys buvo įsigytas, teisės aktus.

Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:

■ laikomasi šios naudojimo instrukcijos
■ jrenginys tinkamai naudojamas;
■ naudojamos originalios atsarginės dalys

Garantija nustoja galioti šiais atvejais:

■ bandoma savarankiškai remontuoti jrenginj;
■ savarankiškai atliekami techniniai pakeitimai
■ jrenginys naudojamas ne pagal paskirti.

Garantija netaikoma:

■ dažų pažeidimams, atsiradusiems dėl normalaus dévėjimosi
■ susidėvinčiosioms dalims, atsarginių dalių kortelėje xxxxxx (x) pažymėtoms rėmeliu.
■ vidaus degimo varikliams (jiems taikomos atitinkamų variklių gamintojų garantinės nuostatos)

Garantinis laikotarpis prasideda nuo dienos, kurią įrenginį pirmą kartą įsigyja galutinis vartotojas. Le-miama yra pirkimo dokumente nurodyta data. Kreipkitės su šia garantijos deklaracija ir originaliu pirkimo dokumentu į savo pardavėją arba artimiausią įgaliotajį klientų aptarnavimo skyrių. Ši deklaracija nedaro įtakos įstatymais pagrįstoms pirkėjo pretenzijoms, kurias jis gali pareikšti pardavėjui.

ORIGINĀLĀS LIETOŠANAS INSTRUKCIJAS TULKOJUMS

Saturs

1 Par šo lietošanas instrukciju.... 275

1.1 Simboli titullapā.... 276
