SnowLine 620.4 E III LED - Hómaró AL-KO - Ingyenes használati útmutató

Termék típusa	Hófúvó (hómaró)
Márka	AL-KO
Modell	SnowLine 620.4 E III LED
Elhordási szélesség	62 cm (becslés a modell alapján)
Állítható elhordási magasság	Igen, állítható csúszótalpakkal
Motor	Benzin, négyütemű, kézi és elektromos indítás (230 V)
Motorteljesítmény	Nincs pontosan megadva, kb. 5-7 LE (becslés)
Üzemanyagtartály kapacitása	Nincs pontosan megadva, kb. 3,5 L (becslés)
Motorolaj kapacitása	Nincs pontosan megadva, kb. 0,6 L (becslés)
Sebességek	6 előre + 2 hátra, sebességváltó kar
Hajtásrendszer	Csigahajtás, Bowden-kábelek
Kidobócsatorna	Kézzel állítható irány, magasság állítható terelővel
Világítás	Beépített LED, automatikusan bekapcsol induláskor
Fűthető fogantyúk	Igen, kapcsolóval
Súly	Kb. 65-70 kg (becslés)
Ajánlott abroncsnyomás	A gumira írva (max. 1 bar ≈ 14,5 psi)
Biztonsági eszközök	Tengelykapcsoló karok (2), nyírócsavarok, motorleállítás
A csomag tartalma	Hómaró, kormányrudak, vezérlőpanel, kidobócsatorna, kulcsok, pótcsavarok, használati utasítások
Karbantartás	Csiga kenése, olajcsere, csavarok ellenőrzése, kábelek beállítása
Rendeltetésszerű használat	Friss hó eltakarítása stabilizált felületeken (magánterület)
Garancia	Jogszabályi, kopó alkatrészek kivételével

Gyakran ismételt kérdések - SnowLine 620.4 E III LED AL-KO

Hogyan indítsuk el az AL-KO SnowLine 620.4 E III LED motorját?

Nyissa ki az üzemanyagcsapot, állítsa a szívószelepet CLOSE állásba, nyomja meg 3-5-ször a primer gombot, állítsa a gázkart gyorsra, helyezze be a gyújtáskulcsot, majd húzza meg az indítókábelt (kézi indítás) vagy használja a 230 V-os elektromos indítást.

Milyen motorolajat használjak és hogyan töltsem fel?

Használjon négyütemű motorolajat (SAE 5W-30 vagy 10W-30 a hőmérséklettől függően). Csavarja le az olajbetöltő sapkát, töltsön be tölcsér segítségével, ellenőrizze a szintet a nívópálcával, majd zárja vissza.

Hogyan állítsuk be az elhordási magasságot?

Állítsa le a motort és a hómarót. Lazítsa meg a bal és jobb csúszótalp csavarjait, mozgassa a csúszótalpakat felfelé vagy lefelé a hómaró lemez magasságának beállításához, majd húzza meg újra. Mindkét csúszótalpnak egyforma magasságban kell lennie.

Mit tegyek, ha a hómaró nem forog, annak ellenére, hogy a tengelykapcsoló kart benyomtam?

Először ellenőrizze a nyírócsavarokat (lehetnek töröttek). Cserélje ki őket eredeti alkatrészekre. Ha a probléma továbbra is fennáll, állítsa be a csigahajtás Bowden-kábelét, vagy forduljon szakszervizhez.

Hogyan karbantartsam a hófúvót használat után?

Tisztítsa meg a gépet, különösen a kidobócsatornát és a hómarót a hótól és sótól. Ellenőrizze a nyírócsavarokat, a gumiabroncsok nyomását, és kenje meg a hómarót minden 8 üzemóra után. A szezon végén ürítse ki a karburátort és az üzemanyagtartályt.

Melyek a legfontosabb biztonsági előírások?

Soha ne tegye a kezét a forgó hómaróba. Viseljen védőszemüveget és hallásvédőt. Ne használja a gépet zárt helyiségben (CO-mérgezés veszélye). Minden tisztítás vagy beállítás előtt kapcsolja ki a motort, és távolítsa el a gyújtógyertya csatlakozóját.

Hogyan szüntessem meg a kidobócsatorna elzáródását?

Engedje el a tengelykapcsoló karokat, állítsa le a motort, várja meg a teljes megállást, majd használja a mellékelt tisztítóeszközt (soha ne a kezét) a hó és jég eltávolításához.

Mi a különbség az előre és hátra sebességek között?

A sebességváltó kar 6 előre sebességet (1 = lassú, 6 = gyors) és 2 hátra sebességet (R1 = lassú, R2 = gyors) kínál. Használja az alacsony sebességeket nehéz terhekhez, a magasakat szállításhoz.

Hogyan vontassam vagy tároljam a gépet?

Szállításhoz kapcsolja ki a hajtást. Téli tároláshoz ürítse ki a karburátort a motor leállításával zárt csap mellett, tisztítsa meg a gépet, és tárolja száraz, gyermekektől elzárt helyen.

Hol találok pótalkatrészeket a SnowLine 620.4 E III LED-hez?

A pótalkatrészek elérhetők az AL-KO hivatalos weboldalán: www.alko-garden.com/spareparts. Mindig eredeti alkatrészeket használjon a biztonság és a garancia megtartása érdekében.

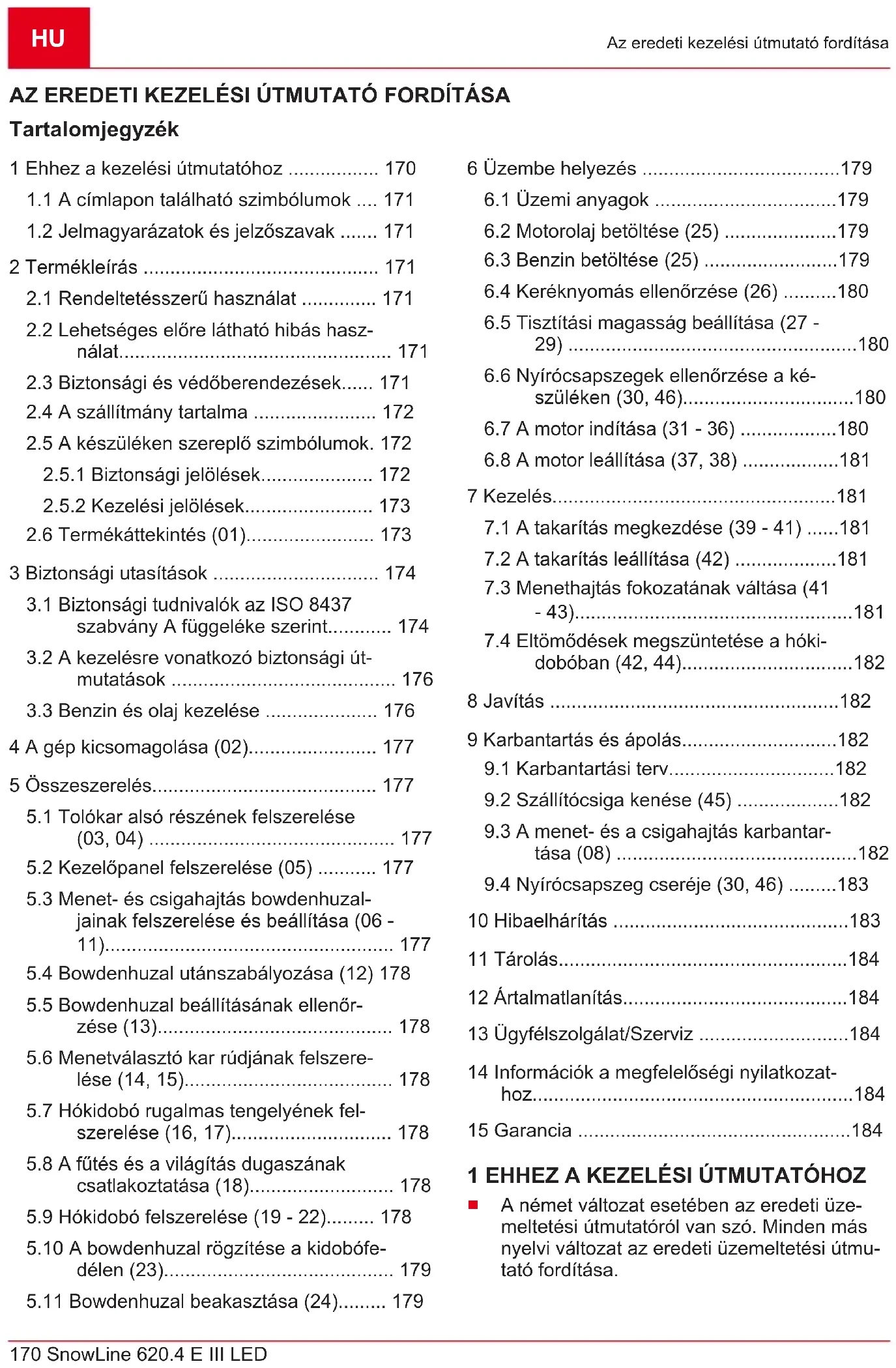

HASZNÁLATI ÚTMUTATÓ SnowLine 620.4 E III LED AL-KO

1 Ehhez a kezelési útmutatóhoz ...... 170

1.1 A címlapon található szimbólumok .... 171
1.2 Jelmagyarázatok és jelzőszavak ..... 171

2 Termékleírás 171

2.1 Rendeltetésszerű használat ..... 171
2.2 Lehetséges előre látható hibás használat.... 171
2.3 Biztonsági és védőberendezések..... 171
2.4 A szállítmány tartalma 172
2.5 A készüléken szereplő szimbólumok. 172

2.5.1 Biztonsági jelölések.... 172
2.5.2 Kezelési jelölések.... 173
2.6 Termékáttekintés (01).... 173

3 Biztonsági utasítások 174

3.1 Biztonsági tudnivalók az ISO 8437 szabvány A függeléke szerint.... 174
3.2 A kezelésre vonatkozó biztonsági út-mutatások 176
3.3 Benzin és olaj kezelése .... 176

4 A gép kicsomagolása (02).... 177

5 Összeszerelés.... 177

5.1 Tolókar alsó részének felszerelése (03, 04) ...... 177
5.2 Kezelőpanel felszerelése (05) ..... 177
5.3 Menet- és csigahajtás bowdenhuzal-jainak felszerelése és beállítása (06 - 11).... 177
5.4 Bowdenhuzal utánszabályozása (12) 178
5.5 Bowdenhuzal beállításának ellenőrzése (13).... 178
5.6 Menetválasztó kar rúdjának felszere- lése (14, 15).... 178
5.7 Hókidobó rugalmas tengelyének fel- szerelése (16, 17).... 178
5.8 A fütés és a világítás dugaszának csatlakoztatása (18).... 178
5.9 Hókidobó felszerelése (19 - 22)...... 178
5.10 A bowdenhuzal rögzítése a kidobófedélen (23).... 179
5.11 Bowdenhuzal beakasztása (24)...... 179

6 Üzembe helyezés ....179

6.1 Üzemi anyagok 179
6.2 Motorolaj betöltése (25) ......179
6.3 Benzin betöltése (25) 179
6.4 Keréknyomás ellenőrzése (26) .....180
6.5 Tisztítási magasság beállítása (27 - 29)....180
6.6 Nyírócsapszegek ellenőrzése a ké- szüléken (30, 46)....180
6.7 A motor indítása (31 - 36) .....180
6.8 A motor leállítása (37, 38) .....181

7 Kezelés....181

7.1 A takarítás megkezdése (39 - 41) .....181
7.2 A takarítás leállítása (42) .....181
7.3 Menethajtás fokozatának váltása (41 - 43)....181
7.4 Eltömödések megszüntetése a hóki- dobóban (42, 44)....182

8 Javítás 182
9 Karbantartás és ápolás....182

9.1 Karbantartási terv....182
9.2 Szállítócsiga kenése (45) ......182
9.3 A menet- és a csigahajtás karbantar- tása (08) 182
9.4 Nyírócsapszeg cseréje (30, 46) .....183

10 Hibaelhárítás ....183
11 Tárolás....184
12 Ártalmatlanítás....184
13 Ügyfélszolgálat/Szerviz 184
14 Információk a megfelelőségi nyilatkozat- hoz....184
15 Garancia ....184

1 EHHEZ A KEZELÉSI ÚTMUTATÓHOZ

A német változat esetében az eredeti üzemeltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmutató fordítása.

Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a berendezéssel kapcsolatos információra van szüksége.
■ Másik személynek csak ezzel a kezelési útmutatóval együtt adja tovább a készüléket.
- Olvassa el és tartsa be a jelen kezelési útmutató biztonsági tudnivalóit és figyelmeztetéseit.

1.1 A címlapon található szimbólumok

Szimbó- lum

Jelentés

Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes munkavégzés és a hibamentes kezelés feltétele.

Üzemeltetési útmutató

Benzines készüléket ne működtes- sen nyílt láng vagy hőforrások köze- lében.

1.2 Jelmagyarázatok és jelzőszavak

⚠ VESZÉLY! Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez.

⚠️ FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményezhet.

⚠ VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – kisebb vagy közepesen súlyos sérüléseket eredményezhet.

FIGYELEM! Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményezhet.

i TUDNIVALÓ Az érthetőséget és a használatot segítő, különleges tudnivalók.

2 TERMÉKLEÍRÁS

2.1 Rendeltetésszerű használat

A hómaró kizárólag frissen hullott, laza latyakos és porhó szilárd utakról és más felületekről – pl.

belső udvarokról, garázsbehajtókról, sétautakról vagy autók állóhelyeiről – történő eltávolítására alkalmas magáncélú használat keretében. A letakarítandó utaknak és felületeknek szilárd alapzatúnak és sima felületűnek, pl. beton- vagy gránitburkolatúnak vagy aszfaltozottnak kell lenniük.

Ez a gép magáncélú használatra készült. Bármely más felhasználás, valamint az illetéktelen módosítások vagy átépítések nem megfelelő használatnak minősülnek, és a garancia kizárását, valamint a megfelelőség elvesztését és a felhasználónak vagy harmadik feleknek okozott károkért való felelősség elutasítását eredményezik a gyártó részéről.

2.2 Lehetséges előre látható hibás használat

A hómaró nem szilárd felületű utak és felületek – pl. kavicsos felületek, ösvények vagy füves területek – hómentesítésére nem alkalmas. Nagyobb mennyiségű és magas, nagyon nedve, valamint letaposott hó és jég ezzel a géppel nem távolítható el.

A készülék nem alkalmas nyilvános parkokban és sportlétesítményekben történő iparszerű használatra, valamint mező- és erdőgazdaságokban való alkalmazásra sem.

2.3 Biztonsági és védőberendezések

⚠️ FIGYELMEZTETÉS! Sérülésveszély. A sé- rült és kiiktatott biztonsági és védőberendezések súlyos sérüléseket okozhatnak.

A sérült biztonsági és védőberendezéseket javíttassa meg.
A biztonsági és védőberendezéseket soha ne iktassa ki.

Tengelykapcsoló kar

A készüléken két kuplungkiemelő található a vezetőrúdon. Veszélyhelyzetben mindkét kuplungkiemelőt el kell engedni.

Kuplungkiemelő a hókidobó csigahajtásához. A csigahajtás leáll.
Kuplungkiemelő a menethajtáshoz. A menethajtás leáll.

Állítható hókidobó

A hókidobót úgy állítsa be, hogy a kidobott hó ne veszélyeztessen embereket, állatokat, és ne tegyen kárt épületekben, járművekben vagy bármi másban. Az utcán ügyeljen arra, hogy a közúti forgalmat ne befolyásolja és a közlekedés résztvevőit ne veszélyeztesse.

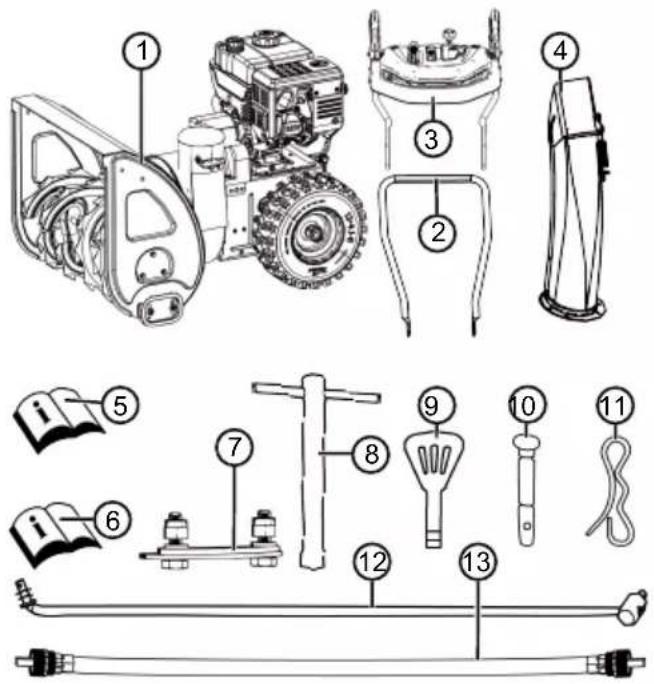

2.4 A szállítmány tartalma

A szállítmány az alább felsorolt tételeket tartalmazza. Ellenőrizze, hogy minden tétel megvan-e:

Sz. Alkatrész

1 Hómaró

2 Tolókar alsó része

3 Kezelőpanel a tolókar felső részével

4 Hókidobó

5 A hómaró kezelési útmutatója

6 A motor kezelési útmutatója

7 Rögzítőkészlet a hókidobóhoz (3x)

8 Gyújtógyertyakulcs

9 Motorkulcs (2x)

10 Tartalék nyírócsapszeg (4x)

11 Sasszeg (4x)

12 Menetválasztó kar rúdja

13 Rugalmas tengely a hókidobáshoz

2.5 A készüléken szereplő szimbólumok

2.5.1 Biztonsági jelölések

Szimbó-lum	Jelentés
	Figyelem!A kezelésnél különös óvatosságot tanúsítson!
	Üzembe helyezés előtt olvassa el a kezelési útmutatót!
	Ne tartózkodjon a kidobási zóna kö-zelében. Veszély a hókidobás miatt.
	Viseljen szem- és hallásvédőt!
	Ne nyúljon a forgó alkatrészekhez.Behúzásveszély!
	Ne nyúljon a hókidobóba!
	Ne nyúljon a szállítócsigába vagy ne álljon rá!
	A motor a készüléken végzett min-den munka előtt kapcsolja ki.
	Karbantartási és javítási munkák előtt a gyújtógyertya csatlakozófejét húzza le!
	Más személyeket tartson távol a veszélyzónától!
	Forgó alkatrészek a kidobórészben!Behúzásveszély!

2.5.2 Kezelési jelölések

Szimbólum Jelentés

Szívató

CLOSE / OPEN

Gáz

Lassú / Gyors

Motorkulcs

Be / Ki

Üzemanyagcsap

OFF (Ki)

ON (Be)

Primer gomb

Csigahajtás

Indítás / Leállítás

Menethajtás

Indítás / Leállítás

Hókidobó beigazítása hajtókarral

Hókidobó magasságá-nak beállítása karral

2.6 Termékáttekintés (01)

A termék-összefoglaló (01) áttekintést ad a készülékről.

Sz. Alkatrész

1 Füthető fogantyúk

2 Kuplungkioldó a csigahajtáshoz

3 Kuplungkioldó a menethajtáshoz

4 Kézi hajtókar a kidobási irány átállításá-hoz

5 Kar a kidobómagasság vezérléséhez

6 Menetválasztó kar,6 előre- és 2 hátramenet

7 Fogantyúfűtés kapcsolója

8 Tartalék nyírócsapszeg

9 Terelőlemez a hókidobón a kidobóma-gasság beállításához

10 Hókidobó benyúlásgátlóval

11 Világítás

12 Tanksapka

13 Olajbetöltő fedele

14 Pajzs

15 Tisztítószerszám (a pajzsra felszerelve)

16 Kidobókerék

17 Szállítócsiga

18 Tisztítólemez

19 Állítható magasságú csúszótalp

20 A gyújtógyertya csatlakozófeje

3 BIZTONSÁGI UTASÍTÁSOK

⚠️ VESZÉLY! Életveszély és súlyos sérülések veszélye! A biztonsági utasítások és a kezelési utasítások ismeretének hiánya a legsúlyosabb, akár halálos sérülésekhez vezethet.

A berendezés használata során tartsa be a jelen kezelési útmutatóban, valamint más megemlített útmutatókban található összes biztonsági utasítást és kezelési útmutatót.
■ Minden együtt szállított dokumentumot ké- söbbi felhasználásra őrizzen meg.

FIGYELMEZTETÉS! Tűz- és robbanásveszély. A kiömlő üzemanyag miatt robbanásveszélyes benzin-levegő keverék keletkezik. Az üzemanyag kezelése során előforduló durranás, robbanás és tűz súlyos személyi sérülésekhez és akár halálhoz is vezethet.

■ Ne tárolja a motort nyílt láng vagy hőforrások közelében.
■ Soha ne működtesse a motort tűzveszélyes környezetben.

FIGYELMEZTETÉS! A hibás készülék sérülésveszéllyel jár. Egy hibás készülék üzemeltetése súlyos sérülésekhez és a készülék károsodásához vezethet.

A készüléket csak akkor működtesse, ha az nem hibás vagy sérült, és egyetlen alkatrésze sem hiányzik vagy laza.

⚠️ FIGYELMEZTETÉS! Veszély forgó gépalkatrészek miatt! A gép forgó alkatrészeibe történő benyúlás súlyos sérülésekkel járhat!

■ Soha ne nyúljon be a forgó szállítócsigába!

⚠️ FIGYELMEZTETÉS! Sérülésveszély. A sé- rült és kiiktatott biztonsági és védőberendezések súlyos sérüléseket okozhatnak.

A sérült biztonsági és védőberendezéseket javíttassa meg.

A biztonsági és védőberendezéseket soha ne iktassa ki.

3.1 Biztonsági tudnivalók az ISO 8437 szabvány A függeléke szerint

Előismeretek

1. Olvassa el gondosan a kezelési és karban- tartási útmutatót. Ismerkedjen meg alaposan a készülék működtető elemeivel és helyes használatával. Gondoskodjon a készülék gyors leállításának és a vezérlőelemek gyors kikapcsolásának lehetőségéről.

2. A készüléket gyermekek semmilyen körülmények között nem kezelhetik. A készüléket semmilyen körülmények között sem kezelhetik olyan felnőttek, akik nem kaptak megfelelő betanítást.

3. Az alkalmazás helyszínétől tartson távol mindenkit, különösen a kisgyermekeket, valamint az háziállatokat.
4. Főként a hátramenetben történő kezelés közben a kicsúszás vagy elesés elkerülése érdekében legyen óvatos.

Előkészítés

1. Ellenőrizze figyelmesen a területet, ahol a ké- szüléket használni kell, és távolítson el min- den lábtörlőt, csúszkát, deszkát, kábelt és más idegen testet.
2. Oldja ki teljesen a kuplungot és kapcsoljon üresjáratba, mielőtt leállítja a motort.
3. Ne kezelje a készüléket megfelelő téli ruházat nélkül. Viseljen olyan lábbelit, amely csúszós talajon is biztonságos állást tesz lehetővé.
4. Legyen óvatos a benzinnel; könnyen megygyulladhat.

Használjon előírásszerű benzines kannát.
■ Soha ne tankolja fel a motort működés közben vagy forró állapotban.
A benzintartályt nagyon körültekintően mindig a szabadban töltse fel. A benzintartályt soha ne töltse fel zárt helyiségben.
■ Szorosan zárja le a tanksapkát, a kifolyt benzint pedig távolítsa el.

1. Minden elektromos hajtással vagy elektromos gyújtással rendelkező készülék esetében védőérintkezős dugaszt kell használni.

2. Állítsa be megfelelően a gyűjtőház magasságát, ha murvás vagy kavicsos területen dolgozik.

3. Soha ne próbálja meg a beállításokat járó motor mellett megváltoztatni (kivéve, azokat az eseteket, amikor a gyártó kifejezetten ezt ajánlja).

4. Hagyja a motort és a gépet a külső hőmérsékletre lehűlni, mielőtt a készülékkel hóeltakarítást végez.

5. Minden motoros működésű gép kezelése azzal a veszéllyel járhat, hogy idegen tárgyak repülnek a szembe. Ezért kezelés, beállítás vagy javítás közben mindig viseljen biztonsági szemüveget vagy szemvédőt.

6. A halláskárosodás elkerülése érdekében viseljen hallásvédőt.

Kezelés

1. A keze és a lába ne kerüljön a mozgó alkat-részek közelébe vagy alá. Mindig maradjon távol a kidobónyílástól.
2. Legyen rendkívül óvatos, ha a készüléket kavicsos behajtókon, utakon vagy utcákon használja, vagy amikor áthalad azokon. Ügyeljen a rejtett akadályokra vagy az esetleges forgalomra.
3. Ha egy idegen testre fut rá, akkor állítsa le a motort, vegye le a gyújtáskábelt, gondosan vizsgálja meg a hómaró esetleges sérüléseit és javítsa ki azokat a hómaró újraindítása és ismételt használata előtt.
4. Ha a készülék szokatlanul rezeg, kapcsolja ki a motort és haladéktalanul keresse meg a rezgés okát. A rezgések alapvetően egy fennálló problémára utalnak.
5. Ha a kezelést megszakítja, mindig állítsa le a motort, mielött megtisztítja a gyűjtő-/hajtókerékházat vagy a kidobópályát, és ha javításokat, beállításokat vagy ellenőrzéseket végez.
6. Tisztítás, javítás vagy ellenőrzés esetén előzőleg győződjön meg arról, hogy a gyűjtő-/hajtókerék és minden mozgó alkatrész teljesen leállt-e. Húzza le a gyújtáskábelt és tart-sa távol a gyújtógyertyától a véletlen gyújtá-sok elkerüléséhez. Elektromos motorok esetén a hálózati csatlakozót húzza ki.
7. Zárt helyiségben ne működtesse a motort, legyen szó akár beindításról vagy a hómaróval egy épületbe történő behajtásról vagy onnan történő kihajtásról. Ekkor a szabadba nyíló ajtókat nyissa ki; a füstgázok veszélyesek.
8. Lejtőkön ne hagyja el a gépet. Legyen nagyon óvatos, ha lejtős terepen dolgozik. Ne próbáljon meredek lejtőkön hóeltakarítást végezni.
9. Soha ne használja a hómarót előírás szerinti védőlemezek, védőlapok vagy más védőeszközök nélkül.
10. A hómarót soha ne használja üvegépületek, autók, világítóaknák, lejtős területek stb. közelében anélkül, hogy a kidobási irányt megfelelően ne módosítaná. A gyermekeket és a háziállatokat tartsa távol.
11. Ne terhelje túl a gépet túl gyors hóeltakarítással.

12. Soha ne használja a gépet csúszós felületeken nagy haladási sebesség mellett. Tolatás-kor legyen óvatos.

13. A kidobót soha ne irányítsa a közelben álló emberekre, és ne hagyja, hogy bárki rálépjen a készülékre.

14. A gyűjtő-/meghajtókerék energiaellátását szakítsa meg, ha a hómarót szállítja, vagy ha nem használja.
15. Kizárólag a gyártó által a hómaróhoz engedélyezett tartalék alkatrészeket vagy tartozékokat használjon, pl. kiegyensúlyozó súlyokat, ellensúlyokat, házakat stb.
16. Rossz látási viszonyok vagy rossz megvilágítás esetén ne használja a hómarót. Ügyeljen, hogy mindig biztonságosan álljon, és tartsa mindig erősen a fogantyút. Mindig lassan járva használja a gépet, soha ne fusson.

Karbantartás és tárolás

⚠️ FIGYELMEZTETÉS! Súlyos kézsérülések veszélye az eltömödött kidobócsatorna tisztításakor! A kidobócsatornában lévő lapátkerék megérintése súlyos kézsérüléseket eredményez. Ezek a leggyakoribb sérülések a hómarókkal kapcsolatban. A kidobócsatorna tisztításához:

■ Kapcsolja ki a hómarót!
Várjon kb. 10 másodpercig, amíg a lapátkerék megáll.
A kidobócsatorna tisztításához mindig megfelelő szerszámot használjon.
A kidobócsatorna tisztításához soha ne használja a kezét!

1. Rendszeresen ellenőrizze, hogy a védőesz- közök, a kés csavarjai, a motor rögzítőcsa- varjai stb. szorosan meg vannak-e húzva, és így garantált-e a készülék biztonságos üze- meltetése.
2. Ha a gép tartályában benzin található, akkor ne tárolja olyan épületben, ahol gyújtóforrá- sok, pl. forró vizes készülékek, elektromos hőlégfúvók, ruhaszárítók stb. találhatók. Elő- ször hagyja teljesen lehűlni a motort, mielőtt a készüléket egy zárt helyiségben elhelyez- né.
3. Mindig pontosan tartsa be a felhasználói kézikönyv utasításait, ha a hómarót hosszabb ideig kívánja tárolni.
4. Hagyon a készüléken minden biztonságra és kezelésre vonatkozó figyelmeztető táblát, vagy szükség esetén cserélje ki.
5. Hóeltakarítás után néhány percig hagyja működni a gépet a gyűjtő-/meghajtókerék befagyásának elkerülése érdekében.

3.2 A kezelésre vonatkozó biztonsági útmutatások

A készüléket csak olyan munkákra használja, amelyekre az szolgál. A nem rendeltetésszerű használat sérüléseket, valamint anyagi károkat okozhat.
Soha ne működtesse a készüléket elhasználódott vagy sérült alkatrészekkel. A sérült alkatrészeket mindig a gyártó eredeti pótalkatrészeire cserélje. Ha a készüléket elhasználódott vagy sérült alkatrészekkel működteti, akkor emiatt a gyártóval szemben semmiféle garanciaigény nem érvényesíthető.
A következő esetekben állítsa le a motort, várja meg a készülék teljes leállását, majd húzza ki a gyújtógyertya dugóját.

A készüléktől való eltávozás esetén
Tisztítási és karbantartási munkálatok esetén
■ Minden beállítási munka előtt
Üzemzavar felmerülése után
A blokkolások kioldása előtt
Az eltömödések megszüntetése előtt
■ Idegen testekkel való érintkezés után
Ha zavarok és szokatlan rezgés jelentkeznek a készüléken

A készüléket ne kezelje alkohol, drogok vagy gyógyszerek hatása alatt.
A fej és a végtagok sérülésének és a halláskárosodás elkerülésére előírásszerű ruházatot és biztonsági felszerelést kell viselni.
A ruházatnak célszerűnek (szorosnak) kell lennie, és a mozgást nem szabad akadályoznia. Soha ne viseljen laza ruhadarabokat vagy kiegészítőket, pl. sálat, amelyeket a gép behúzhat.
A személyes védőfelszerelés részei:

Hallásvédelem és védőszemüveg
■ Szoros és csúszásmentes lábbeli
Védőkesztyű

A kezét és a lábát, ill. más testrészeit és a ru-házatát tartsa távol a működő marólapátok-tól, a szállítócsigától és a kidobókeréktől.
A működési időre vonatkozó helyi rendelkezéseket be kell tartani.
- Üzemkész készüléket ne hagyjon felügyelet nélkül.
A fedelekre soha ne lépjen rá.

3.3 Benzin és olaj kezelése

■ Robbanás- és tűzveszély:

A felszabaduló benzin- keverék miatt robbanásveszélyes légkör áll fenn. Az üzemanyag kezelése során előforduló durranás, robbanás és tűz súlyos személyi sérülésekhez és akár halálhoz is vezethet. Ügyeljen a következőkre:

Soha ne dohányozzon, ha benzinnel foglalkozik.
A benzinnel csak a szabadban foglalkozzon, zárt helyiségekben soha.
Feltétlenül tartsa be az alább felsorolt viselkedési szabályokat.

• Benzint és olajat kizárólag engedélyezett tartályban szabad szállítani és tárolni. Gondoskodjon róla, hogy gyerekek ne férjenek hozzá a tárolt benzinhez és olajhoz.
  A talajszennyeződés megelőzésére (környezetvédelem) biztosítsa, hogy ne jusson benzin vagy olaj a talajba. Tankoláshoz használjon tölcsért.
  A tankolást soha ne végezze zárt helyiségben. A padló közelében felgyülhet a benzingőz, ami miatt durranás vagy robbanás történhet.
  A kiömlött benzint haladéktalanul távolítsa el a készülékről és a talajról. Mielőtt ártalmatlanítja, jól szellőző helyen szárítsa meg a textíliákat, amelyekkel letörölte az üzemanyagot. Ellenkező esetben váratlan öngyulladás is keletkezhet.
  A benzin kiömlésekor benzingőzök szabadulnak fel. A motort ezért ne a tankolás helyén indítsa be, hanem legalább 3 méterrel távolabb.
• Kerülje a börkontaktust köolajtermékekkel. Ne lélegezze be a benzingőzt. Tankolás közben viseljen védőkesztyűt. Rendszeresen cserélje és tisztítsa a védőruhát.
• Ügyeljen rá, hogy a ruházatára ne kerüljön benzin. Ha ez mégis bekövetkezik, azonnal cseréljen ruhát.
  ■ Soha ne nyissa ki a tanksapkát, ha a motor működik vagy forró.
  ■ Soha ne tankolja a készüléket, ha a motor jár vagy forró.
  ■ Soha ne töltse túl a tartályt (a benzin kitágul).
  A tanksapkát mindig szorosan zárja le.
  ■ Ha a tartály vagy a tanksapka sérült, cserélje ki.

■ Benzin vagy olaj betöltése közben ne egyen, ne igyon és ne dohányozzon.
■ Benzin kiömlése esetén:

ne indítsa el a motort.
ne adjon gyújtást a motorra.
A kifolyt benzint megfelelő kötőanyaggal vagy törlőkendővel fel kell itatni és szakszerűen ártalmatlanítani kell.
Tisztítsa meg a készüléket.

■ Motorolaj kiömlése esetén:

ne indítsa el a motort.
A kifolyt olajat megfelelő olajmegkötő anyaggal vagy törlőkendővel fel kell itatni és szakszerűen ártalmatlanítani kell.
Tisztítsa meg a készüléket.

⚠️ FIGYELMEZTETÉS! Zúzódásveszély a gép felbillenése miatt! A készülék nehéz! Felborulásakor testrészek zúzódhatnak és súlyos személyi sérülések következhetnek be.

A készülék kicsomagolásához legalább két személy szükséges!
■ Kerülje el a gép felbillenését!

A gép az összes tartozék alkatrészével együtt egy kartonládában kerül kiszállításra. A láda egy euro-raklapon található.

1. A ládát sima, vízszintes felületen helyezze el.
2. Távolítsa el a csomagolópántokat.
3. Felül nyissa ki a ládát (02/a).
4. Távolítsa el a csomagolóanyagot.
5. Az ömlesztett alkatrészeket, a kis alkatrészeket tartalmazó zsákot és a kezelési útmutatót óvatosan vegye ki.
6. Egy késsel óvatosan vágja fel a láda hátfalát (tehát azt a részét, ahol a motor található), hogy a gép ne károsodjon.
7. A láda hátfalát hajtsa le (02/b).
8. Óvatosan vegye ki a többi ömlesztett alkatrészt, valamint a többi csomagolóanyagot.
9. A hómarót hátrafelé, tehát előrenéző motorral gördítse ki a ládából (02/c).

5 ÖSSZESZERELÉS

⚠️ FIGYELMEZTETÉS! Veszélyek nem teljes összeszerelés miatt! Egy nem teljesen összeszerelt gép üzemeltetése súlyos sérülésekhez vezethet.

A készüléket csak teljesen összeszerelt állapotban üzemeltesse!
Bekapcsolás előtt ellenőrizze, hogy az ösz-szes biztonsági és védőberendezés rendel-kezésre áll-e és működőképes-e!

a szükséges szerszámokkal

Sz. Szerszám

1 Villáskulcs vagy csillagkulcs, kulcsméret 10 (x2)

2 Villáskulcs vagy csillagkulcs, kulcsméret 13

3 5 mm-es imbuszkulcs

4 Kombinált vagy hegyes végű fogó

5 Csavarhúzó

6 Olajpermet

7 Gumiabroncspumpa nyomásmérővel (teherautószelep)

5.1 Tolókar alsó részének felszerelése (03, 04)

Szerelje fel a bal és jobb tolókar alsó részét a hómaróra.

1. Csavarja ki az (03/1) csavarokat.
2. Helyezze fel a tolókar alsó részét (04/1).
3. A csavarokat (04/2) dugja át a tolókar alsó részén, és húzza meg.

5.2 Kezelőpanel felszerelése (05)

1. Tolókar felső részét (05/1) kezelőpanellal együtt a tolókar alsó részénél (05/2) tartsa.
2. Dugjon át 2-2 csavart (05/3) a tolókar felső és alsó részén, és két alátéttel (05/4) és anyacsavarokkal (05/5) húzza meg szorosra.

5.3 Menet- és csigahajtás bowdenhuzaljainak felszerelése és beállítása (06 - 11)

1. Akassza be a menethajtás (06/2) bowdenhu- zalját (06/1) a jobb oldali kar alsó nyílásába (06/3).

2. Akassza be a csigahajtás (07/2) bowdenhu- zalját (07/1) a bal oldali kar felső nyílásába (07/3).

3. Állítsa be a bowdenhuzalt a következők sze- rint:

A bowdenhuzalnál (08/1) az állítórészt forgassa el (08/a) a nyíl irányába annyira, hogy a bowdenhuzal ne lógjon be (eny-hén feszes). Forgatás közben a kötélhú-zót tartsa erősen, hogy az ne fordulhas-son el.

■ Húzza meg (08/b) az ellenanyát (08/2).

1. A bowdenhuzalokat (09/1) rögzítse a tolókaron a bal és jobb oldali szorítókkal (09/2).
2. Bowdenhuzal feszítése:

Lazítsa meg az ellenanyákat (10/1, 11/1).
■ Forgassa felfelé a menetes végdarabot (10/2, 11/2) addig, amíg a bowdenhuzal feszes nem lesz.
A bowdenhuzal rögzítéséhez forgassa az ellenanyákat a vezetővel (10/3, 11/3) el- lentétesen.

1. A védögumit (10/4, 11/4) az ellenanyáig húzza le (10/a, 11/a), hogy védje a bowdenhuzalt a korróziótól.

5.4 Bowdenhuzal utánszabályozása (12)

A finombeállítás a beállítócsavarral történik.

1. Lazítsa meg az ellenanyát (12/2) a beállító-csavarnál (12/a).
2. Forgassa el (12/b) a beállítócsavart (12/3) a bowdenhuzal útjának meghosszabbításához vagy lerövidítéséhez. Ügyeljen arra, hogy a bowdenhuzal kissé feszes legyen, és ne lógjon be.
3. Húzza meg (12/a) újra az ellenanyát (12/2).

5.5 Bowdenhuzal beállításának ellenőrzése (13)

A menethajtás bowdenhuzala az idő múlásával megnyúlik. Ha a motor működése közben a menethajtást már nem lehet bekapcsolni, akkor a bowdenhuzal túlzottan megnyúlt, ezért feszessé kell tenni.

1. Kapcsolja ki a készüléket (lásd Fejezet 6.8 "A motor leállítása (37, 38)", oldal 181).
2. Állítsa be újra a bowdenhuzalt (lásd Fejezet 5.3 "Menet- és csigahajtás bowdenhuzaljainak felszerelése és beállítása (06 - 11)", oldal 177).

A bowdenhuzal beállításának ellenőrzéséhez:

1. Indítsa be a motort (lásd Fejezet 6.7 "A motor indítása (31 - 36)", oldal 180).
2. Kapcsoljon fokozatba (lásd Fejezet 7.1 "A takarítás megkezdése (39 - 41)", oldal 181).
3. A menethajtás jobb oldali fogantyúját (13/1) lassan nyomja (13/a) lefelé, amíg enyhe el-lenállást nem érez. Elérte a tengelykapcsoló nyomáspontját.
4. Ha a menethajtás nem kapcsol be: Ismételje meg az előző lépéseket.
5. Ha a bowdenhuzal beállítása nem eredményes: Keresse fel a gyártó szervizállomását.

5.6 Menetválasztó kar rúdjának felszerelése (14, 15)

1. Akassza be a rudat (14/1) alul a menetkapcsoló (15/2) tartójába.
2. Akassza be a rudat a menetválasztó karon (15/3) a tartóba.
3. Biztosítsa a rudat alul és felül alátétekkel és sasszegekkel.

5.7 Hókidobó rugalmas tengelyének felszerelése (16, 17)

1. A hókidobón:

A rugalmas tengely (16/2) egyik végén lévő csapokat (16/1) ütközésig (16/a) dugja be a csigába (16/3).
A recézett anyát (16/4) kézzel húzza meg.

1. A kezelőpanel alatt:

A rugalmas tengely (17/1) másik végén lévő csapokat dugja be (17/a) alulról ütközésig a hajtókarba (17/2).
A recézett anyát (17/3) kézzel húzza meg.

5.8 A fütés és a világítás dugaszának csatlakoztatása (18)

1. A fütés és világítás csatlakozó alkatrészeit (18/1) dugja össze egymással.
2. Biztosítsa a dugaszcsatlakozót.

5.9 Hókidobó felszerelése (19 - 22)

1. A hómarón a hókidobó csúszófelületeit (19/1) olajpermettel kissé olajozza be (kenőzsír is használható).
2. Tegye fel (20/a, 21/a) a hókidobót (20/1).
3. A rögzítőcsavarokat (21/2) belülről dugja át a füleken és a hókidobón.

4. A hókidobót önzáró anyával szorosan csavarozza fel (21/3).

5. A rögzítőcsavarokat (22/1) dugja át a nagy vezetőlemezen (22/2), majd tegye fel a kis vezetőlemezt (22/3).

Tudnivaló: A kis vezetőlemeznek felül, a nagy vezetőlemezen kell feküdnie.

1. A vezetőlemezeket a rögzítőcsavarokkal alulról dugja be a hókidobóba.
2. Tegyen fel alátéteket (22/4) a csavarokra.
3. Csavarozza fel szorosan az önbiztosító anyákat (22/5).

5.10 A bowdenhuzal rögzítése a kidobófedélen (23)

Ez a bowdenhuzal mozgatja a hókidobó kidobó-fedelét, és ez szolgál a kidobómagasság beállítására is.

1. A bowdenhuzalt akassza be a vezetőkbe (23/1, 23/2). A külső bowdenhuzalnál a védőguminak rögzítve kell lennie.
2. Az ellenanyát (23/3, 23/4) a vezetővel szemben húzza szorosra, amíg a bowdenhuzal feszes nem lesz.
3. A kidobómagasság beállítására szolgáló karral ellenőrizze a bowdenhuzal hosszúságát:

Mozgassa a kart az elülső ütközöig. A kidobófedélnek teljesen le kell ereszkednie.
Mozgassa a kart a hátsó ütközöig. A kidobófedélnek teljesen fel kell emelkednie.
■ Szükség esetén módosítsa a bowdenhu- zal hosszát.

5.11 Bowdenhuzal beakasztása (24)

1. Akassza be a bowdenhuzalt (24/1) a motor alatti tartóba (24/2).

6 ÜZEMBE HELYEZÉS

FIGYELMEZTETÉS! A hibás készülék sérülésveszéllyel jár. Egy hibás készülék üzemeltetése súlyos sérülésekhez és a készülék károsodásához vezethet.

A készüléket csak akkor működtesse, ha az nem hibás vagy sérült, és egyetlen alkatrésze sem hiányzik vagy laza.

i TUDNIVALÓ Üzembe helyezés előtt mindig végezzen szemrevételezéses ellenőrzést. Laza, sérült vagy elhasznált alkatrészekkel, illetve rögzítőelemekkel a készüléket nem szabad használni.

6.1 Üzemi anyagok

⚠ VESZÉLY! Robbanás- és tüzveszély. A felszabaduló benzin/levegő keverék miatt robbanásveszélyes légkör áll fenn. Az üzemanyag kezelése során előforduló durranás, robbanás és tüz súlyos személyi sérülésekhez és akár halálhoz is vezethet.

■ Soha ne dohányozzon, ha benzinnel foglalkozik.
A benzinnel csak a szabadban foglalkozzon, zárt helyiségekben soha.

⚠ VESZÉLY! Életveszély mérgezés miatt. A motor kipufogógázai szénmonoxidot tartalmaznak, amely néhány perc alatt egy ember halálát okozhatja.

■ Soha ne működtesse a motort zárt helyiségekben, hanem csak a szabadban.
■ Ne lélegezzen be kipufogógázokat.
- Állítsa le a motort, ha használata közben rosszullétet, hányingert vagy gyengeséget érez. Azonnal forduljon orvoshoz.

iTUDNIVALÓ A használt motorolajat környezetkímélő módon ártalmatlanítsa! Azt ajánljuk, hogy a fáradt olajat zárt tartályban adja le újrahasznosító helyen vagy az ügyfélszolgálatnak. A fáradt olajat:

■ ne tegye a hulladék közé
■ ne öntse a csatorna rendszerbe vagy a lefolyóba
ne öntse ki a földre

iTUDNIVALÓ Vegye figyelembe a motor mellékelt üzemeltetési útmutatóját.

Üzembe helyezés előtt motorolajat kell betölteni és a hómarót fel kell tankolni.

Benzinre és motorolajra vonatkozó adatok: lásd a műszaki adatokat.

6.2 Motorolaj betöltése (25)

1. Csavarozza le az olajbetöltő fedelét (25/1), a zárat tartsa tiszta helyen.
2. Az olajat tölcsér segítségével töltse be.
3. Nívópálcával ellenőrizze az olajszintet, lásd a motor útmutatóját.
4. Az olajbetöltő nyílást erősen zárja be és tisz- títsa meg.

6.3 Benzin betöltése (25)

1. A tanksapkát (25/2) csavarja le és tegye tiszta helyre.

2. A benzint tölcsér segítségével töltse be.

3. A tartály betöltőnyílását erősen zárja be és tisztítsa meg.

6.4 Keréknyomás ellenőrzése (26)

1. Különösen télen az első üzembe helyezés előtt és működés közben legalább három hónaponként ellenőrizze a keréknyomást. A maximális megengedett keréknyomás megtalálható az abroncson (26/1).

Tudnivaló: Tudnivaló: 1 bar = kb. 14,5 psi

1. Pumpálja fel mindkét gumiabroncsot. Mindkét abroncsban azonos nyomásnak kell lennie.

6.5 Tisztítási magasság beállítása (27 - 29)

⚠ VIGYÁZAT! Sérülésveszély. Vágási sérülések veszélye a mozgó szállítócsigába történő benyúlás esetén.

A tisztítási magasságot csak akkor állítsa át, ha a motort kikapcsolta és a szállítócsiga teljesen leállt.

A tisztítási magasságot úgy kell beállítani, hogy kavicsokat vagy más idegen testeket a készülék ne vegyen fel. Vegye figyelembe a nagyobb egyenetlenségeket, pl. keréknyomvájatokat, csatornafedeleket vagy útburkoló köveket.

1. A gép átállításhoz vigye azt sima felületre.
2. A csúszótalpak (27/2) szorítócsavarjait (27/1) a talp bal és jobb oldalán (27/3) lazítsa meg.
3. Tolja el a csúszótalpakat felfelé vagy lefelé (27/a) a tisztítólemeznek (28/1) a kívánt magasságba történő felemeléséhez.
4. Húzza meg a csúszótalpak szorítócsavarjait.
5. Ügyeljen arra, hogy a két csúszótalp egyformán legyen beállítva, hogy a tisztítólemez a talajjal párhuzamosan haladhasson (28/a).

Kopott csúszótalpak (29)

Ha a csúszótalpak csúszószegélye (29/1) elkopott, akkor fordítsa meg azokat 180°-kal a második oldal használatához.

1. Az anyákat (29/2) az alátétekkel együtt csavarja le.
2. Vegye le a fémlemezt (29/3).
3. Fordítsa el (29/a) 180°-kal a csúszótalpat.
4. Helyezze fel az alátéteket és húzza meg az anyákat.

Tudnivaló: Ügyeljen arra, hogy a szorítócsavarokat (29/4) ne cserélje fel, mert azok eltérő hosszúságúak.

6.6 Nyírócsapszegek ellenőrzése a készüléken (30, 46)

FIGYELEM! A készülék károsodhat. Egy befagyott csigahajtás az ékszíjak károsodását okozhatja.

A motor indítása előtt ellenőrizze, hogy a csigahajtás be van-e fagyva.
A csigahajtás felolvasztásához a hómarót állítsa le egy megfelelő helyen.

1. Minden indítás előtt ellenőrizze a nyírócsapszegek (30/1, 46/2) épségét.

Az elhasználódott nyírócsapszegeket cserélje ki új eredeti pótalkatrészekre (lásd Fejezet 9.4 "Nyírócsapszeg cseréje (30, 46)", oldal 183). Nem megengedett pótalkatrészek használata esetén a ké-szülék súlyosan megrongálódhat!
A kezelőpanelnél két tartalék nyírócsapszeg (01/8) található.

1. Ellenőrizze a készülék minden kezelőelemének, biztonsági eszközének, anyacsavarjának, csavarjának és csapszegének hiánytalan meglétét, szoros rögzítését és sértetlenségét.

6.7 A motor indítása (31 - 36)

A motor indításakor a világítás automatikusan bekapcsol, és a motor leállásakor kialszik.

⚠️ VESZÉLY! Életveszély mérgezés miatt. A motor kipufogógázai szénmonoxidot tartalmaznak, amely néhány perc alatt egy ember halálát okozhatja.

■ Soha ne működtesse a motort zárt helyiségekben, hanem csak a szabadban.
■ Ne lélegezzen be kipufogógázokat.
- Állítsa le a motort, ha használata közben rosszullétet, hányingert vagy gyengeséget érez. Azonnal forduljon orvoshoz.

FIGYELEM! A készülék károsodhat. Egy befagyott csigahajtás az ékszíjak károsodását okozhatja.

A motor indítása előtt ellenőrizze, hogy a csigahajtás be van-e fagyva.
A csigahajtás felolvasztásához a hómarót állítsa le egy megfelelő helyen.

Indítási folyamat (31 - 34)

1. Ellenőrizze az olaj és az üzemanyag szintjét.

2. Nyissa ki (31/a) az üzemanyagcsapot (31/1).

3. Ellenőrizze, hogy a menethajtás és a csiga-hajtás ki van-e kapcsolva. Mindkét kuplungki-oldónak függőlegesen kell állnia.

4. A szívatókart (31/2) tolja CLOSE (ZÁR) (31/b) helyzetbe.
5. A primer gombot (32/1) 3x nyomja meg kb. 2 másodpercenként. 10 °C alatti hömérsékletek esetén a primer gombot 5x nyomja meg.
6. A gázkart (33/1) állítsa (33/a) gyors (nyúl) helyzetbe.
7. Tegye be a motorkulcsot (34/1).

Kézi indítás (35)

1. Az indítózsinórt (35/1) húzza ki (35/a) kissé az első ellenállásig, majd hirtelen húzza ki és hagyja lassan visszahúzódni.

230 V-os indítási folyamat (36)

1. (36/a)

6.8 A motor leállítása (37, 38)

⚠️ FIGYELMEZTETÉS! Veszély forgó gépal- katrészek miatt! A gép forgó alkatrészeibe törté- nő benyúlás súlyos sérülésekkel járhat!

■ Soha ne nyúljon be a forgó szállítócsigába!

1. A gázkart (37/1) állítsa (37/a) lassú (teknős-béka) helyzetbe.
2. A befagyás megakadályozása érdekében a szállítócsigát és a kidobókereket még hagyja járni addig, amíg a lehető legkevesebb hó marad rajtuk. Ellenkező esetben indításkor az ékszíjak károsodhatnak.
3. Húzza ki (38/a) a motorkulcsot (38/1).
4. A motor kikapcsol.
5. Az üzemanyagcsap (38/2) fordítsa (38/b) OFF (ki) helyzetbe.

7 KEZELÉS

7.1 A takarítás megkezdése (39 - 41)

⚠️ FIGYELMEZTETÉS! Veszély forgó gépalkatrészek miatt! A gép forgó alkatrészeibe történő benyúlás súlyos sérülésekkel járhat!

■ Soha ne nyúljon be a forgó szállítócsigába!

⚠️ FIGYELMEZTETÉS! Kirepülő tárgyak! Sé-rülésveszély és anyagi károk veszélye a kirepülő tárgyak miatt!

A kidobócsatornát soha ne fordítsa emberek, állatok, ablakok, autók vagy ajtók felé.

1. Végezze el az üzembe helyezést.
2. Ellenőrizze a hókidobó helyzetét és a kidobási irányt a kézi hajtókarral (39/1) állítsa be.
3. Állítsa be a kidobómagasságot (39/2).
4. Indítsa be a motort (lásd Fejezet 6.7 "A motor indítása (31 - 36)", oldal 180).
5. Kapcsolja be a menetfokozatot (40/3):

1-töl 6-ig előremeneti fokozatok, ebböl az 1. a leglassúbb, a 6. a leggyorsabb.
Az R1 és R2 hátrameneti fokozatok, ebből R1 a lassú, R2 pedig a gyors hátramenet.

1. A csigahajtás kuplungkioldóját (40/4) nyomja meg (40/a).
2. A menethajtás kuplungkioldóját (41/5) nyomja meg (41/a).

7.2 A takarítás leállítása (42)

1. A csiga- és menethajtás kuplungkioldóját (42/1) engedje el, vagyis válassza szét (42/a).

A befagyás megakadályozása érdekében a szál-lítócsigát és a kidobókereket még hagyja járni addig, amíg a lehető legkevesebb hó marad rajtuk.

A befagyott szállítócsiga károsítja az ékszíjat.

A hómaró állva marad, a szállítócsiga és a kidobókerék áll.

7.3 Menethajtás fokozatának váltása (41 - 43)

FIGYELEM! A készülék sérülésének veszélye. Ha hajtómű megsérül, ha fokozatváltás előtt nem választják le.

Először használja a kuplungot, és csak azután váltson.

1. Engedje el a menethajtás (42/1) kuplungkioldóját, vagyis válassza le a kuplungot (42/a). Tudnivaló: A szállítócsiga eltömödik, ha nedves és nehéz hó esetén megállítják, majd ismét elindítják. Ne engedje el a csigahajtás kuplungkioldóját!

2. Váltson menetfokozatot a menetváltó karral (43/1).

3. A menethajtás kuplungkioldóját (41/5) nyomja meg (41/a).

7.4 Eltömödések megszüntetése a hókidobóban (42, 44)

iTUDNIVALÓ Nedves és nehéz hó esetén az eltömödések megelőzése érdekében a szállítócsigát lehetőleg indig hagyja működni.

Ha a csiga már nem végzi megfelelően a kidobást, akkor hó- és jéglerakódások lehetnek a szállítócsigákon és a kidobócsatornában.

1. A csiga- és menethajtás kuplungkioldóját (42/1) engedje el, vagyis válassza szét (42/a).
2. Kapcsolja ki a motort (lásd Fejezet 6.8 "A motor leállítása (37, 38)", oldal 181).
3. Tisztítószerszámmal (44/1) óvatosan távolít-sa el a havat a kidobócsatornából és a szállí-tócsigáról.

Ha a hókidobás továbbra sem megfelelő, forduljon szakmühelyhez.

8 JAVÍTÁS

⚠️ FIGYELMEZTETÉS! Sérülésveszély javítási munkák közben. A szakszerűtlen javítások súlyos sérülésekhez és a készülék károsodásához vezethetnek.

A javítási munkákat csak a gyártó szervizhelyeivel vagy hivatalos szakműhelyekkel végeztesse!

Szakszerű felülvizsgálat mindig szükséges:

Akadályra futás után.
A motor hirtelen leállása esetén.
■ Ha a szállítócsiga vagy a kidobókerék károsodott.

9 KARBANTARTÁS ÉS ÁPOLÁS

⚠ VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okozhatnak.

• Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!
  Kapcsolja ki a motort és győződjön meg arról, hogy a motor megállt!
  Húzza le a gyújtógyertya csatlakozófejét!
  A készüléket minden használat után tisztítsa meg. Főként az útszóró só maradványait távolítsa el.

A készüléket vízzel ne fröcskölje le. A behatoló víz üzemzavarokat okozhat (a gyújtásban, a porlasztóban).
A hibás hangtompítót mindig ki kell cserélni.
A karbantartási tervet tartsa be.
■ Tartsa be a motor útmutatóját.

9.1 Karbantartási terv

Minden használat előtt

■ Ellenőrizze az olajszintet (lásd a motor útmutatóját).
■ Ellenőrizze a nyírócsapszegeket.
Ellenőrizze a készülék sérüléseit.
Ellenőrizze, hogy a szállítócsiga befagyott-e.

Az első 5 üzemóra után

■ Cseréljen motorolajat (lásd a motor útmutatóját).

8 üzemóránként

■ Zsírozza be a szállítócsigát.

Háromhavonta

Ellenőrizze a keréknyomást.
A hókidobó gyűrűjét olajpermettel olajozza be.

Évente

Cserélje ki a gyújtógyertyát (lásd a motor útmutatóját).
Kenje be a szállítócsigát.
■ Cserélje ki a motorolajat.

9.2 Szállítócsiga kenése (45)

Zsírzópréssel préseljen kb. 2-3 adag univerzális kenőzsírt a zsírzószembe (45/1).

9.3 A menet- és a csigahajtás karbantartása (08)

⚠️ FIGYELMEZTETÉS! Sérülésveszély karbantartási munkák közben. A szakszerűtlen karbantartás súlyos sérülésekhez és a készülék károsodásához vezethet.

A bowdenhuzalt csak a motor kikapcsolt állapotában állítsa be.
Ha a menet-/csigahajtás nem kapcsolható ki, állítsa le a motort.
■ Ne próbálkozzon semmilyen javítási munkával, forduljon azonnal szakműhelyhez.

TUDNIVALÓ A bowdenhuzalban előforduló nedvesség korróziót és befagyást okozhat. A sé- rült bowdenhuzalt ki kell cserélni.

Állítsa be a bowdenhuzalt

Ha a motor működése közben a menet-/csigahajtás nem kapcsolható be, akkor a megfelelő bowdenhuzalt be kell állítani.

1. Lazítsa meg az ellenanyát (08/2).

2. A bowdenhuzalnál (08/1) az állítórészt forgassa el (08/a) a nyíl irányába annyira, hogy a bowdenhuzal ne lógjon be (enyhén feszes). Forgatás közben a kötélhúzót tartsa erősen, hogy az ne fordulhasson el.

3. Húzza meg (08/b) az ellenanyát (08/2).

4. A beállítás ellenőrzéséhez indítsa el a motort és kapcsolja be a menet-/csigahajtást.

5. Ha a menet-/csigahajtást még mindig nem lehet biztonságosan be- és kikapcsolni, akkor a gépet szakmühelybe kell vinni.

9.4 Nyírócsapszeg cseréje (30, 46)

Az üzemeltető és a készülék biztonsága érdekében a nyírócsapszegek (30/1) a szállítócsiga elakadás után kopásnak vannak kitéve.

i TUDNIVALÓ Az elhasználódott nyírócsapszegeket cserélje ki új eredeti pótalkatrészekre. Nem megengedett pótalkatrészek használata esetén a készülék súlyosan megrongálódhat!

1. A készüléket kapcsolja ki és a gyújtógyertya csatlakozófejét húzza le.
2. Távolítsa el (46/a) a sasszeget (46/1).
3. Húzza ki (46/b) a sérült nyírócsapszeget (46/2).
4. Ellenőrizze a tengely sérüléseit.
5. Helyezzen be új nyírócsapszeget és biztosít-sa sasszeggel.

10 HIBAELHÁRÍTÁS

⚠ VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okozhatnak.

• Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!
  Kapcsolja ki a motort és győződjön meg arról, hogy a motor megállt!
  ■ Húzza le a gyújtógyertya csatlakozófejét!

i TUDNIVALÓ Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani ve- vőszolgálatunkhoz.

Zavar Elhárítás
A motor nem jár. Öntsön be benzint.
	A gázkart állítsa „Start” helyzetbe.
	Kapcsolja be a hidegindítót, működtesse a befecs-kendező szivattyút.
	Végezze el a gyújtógyer-tyák karbantartását.
A motor teljesít-ménye csökken.	Tisztítsa meg a kidobócsa-tornát/burkolatot.
	A szállítócsigát és a kido-bókereket szabadítsa meg a hótól és a jégtől.
	Csökkentse a munkase-bességet.
A menethajtás megnyomott kuplungkioldó esetén nem mű-ködik.	Végezze el a bowdenhuzal utánállítását.
	Keresse fel az ügyfélszolgálati mühelyt.
A menethajtás nem állítható le (nem kapcsol szét).	A motort kapcsolja ki.Ne próbálkozzon javítással!Keresse fel az ügyfél-szolgálati mühelyt.
A szállítócsiga megnyomott kup-lungkioldó ese-tén nem forog.	A nyírócsapszeg elhaszná-lódott, cserélje ki.
	Végezze el a bowdenhuzal utánállítását.
	Keresse fel az ügyfélszolgálati mühelyt.
A szállítócsiga nem állítható le (nem kapcsol szét).	A motort kapcsolja ki.Ne próbálkozzon javítással!Keresse fel az ügyfél-szolgálati mühelyt.
A készülék szokatlanul erősen rázkódik.	Ellenőrizze a szállítócsigát és a kidobókereket.

Zavar Elhárítás

A készülék az egyik oldal felé húz.	Ellenőrizze és állítsa be a keréknyomást.
	Ellenőrizze, állítsa be vagy cserélje ki a csúszótalpa-kat.

Pótalkatrészek

Lásd: www.al-ko.com

11 TÁROLÁS

⚠️ FIGYELMEZTETÉS! Tüz- és robbanásveszély. A benzingőzök fokozottan gyúlékonyak.

■ Ne tárolja a gépet nyílt láng vagy hőforrások közelében.

A készüléket minden használat után alaposan tisztítsa meg és tegyen fel minden védőburkolatot – ha vannak. A készüléket száraz, zárható, gyermekek által nem elérhető helyen tárolja.

A készülék téli időszak utáni hosszabb tárolása esetén a következő munkákat kell elvégezni a károsodások elkerülése érdekében:

■ Ürítse ki a porlasztót:

A motort indítsa be.
Zárja el az üzemanyag elzárócsapot.
Várjon, amíg a motor leáll.

■ A motort hagyja lehülni.

14 INFORMÁCIÓK A MEGFELELŐSÉGI NYILATKOZATHOZ

Kizárólagos felelősségünk tudatában kijelentjük, hogy a termék a piacon értékesített formájában

■ Szárítsa meg a készüléket és tárolja gyermekek és illetéktelen személyek számára nem hozzáférhető helyen.
A benzintartályt ürítse ki vagy töltse fel teljesen.
■ Húzza ki a motorkulcsot.
Húzza le a gyújtógyertya csatlakozófejét.

12 ÁRTALMATLANÍTÁS

A benzin és a motorolaj nem tartozik a háztartási hulladékhoz vagy a szennyvízhez, hanem gondoskodni kell a szétválogatott begyűjtéséről, ill. ártalmatlanításáról!

A gép ártalmatlanítása előtt az üzemanyag- tartályt és a motorolajtartályt ki kell üríteni!
A csomagolás, a gép és a tartozékok újrahasznosítható anyagokból készültek, ezért ennek megfelelően kell leselejtezni őket.

13 ÜGYFÉLSZOLGÁLAT/SZERVIZ

A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a legközelebbi AL-KO szervizhez. Ezeket megtalál- ja az interneten a következő oldalon:

www.alko-garden.com/service-contacts

A pótalkatrészekkel kapcsolatos további információk itt találhatók:

www.alko-garden.com/spareparts

teljesíti a harmonizált EU-irányelvek követelményeit, az EU biztonsági szabványait és a termék-specifikus szabványokat. A megfelelőségi nyilatkozat a kezelési útmutató része, és a gépnél kell tartani.

15 GARANCIA

A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcszerével történik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták.

A garancia kizárólag akkor érvényes, ha:

• betartják ezt az üzemeltetési utasítást
  ■ szakszerűen használják a berendezést
  ■ csak eredeti pótalkatrészeket használnak

A garancia nem vonatkozik:

■ a használatból eredő festékhibákra

■ a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve xxxxxx (x)

- belső égésű motorokra (ezekre a motorgyártó cég garanciális rendelkezései érvényesek).

A garancia nem érvényes:

■ önhatalmú javítási próbálkozás
■ önhatalmú műszaki módosítások
■ nem rendeltetésszerű használat esetén

A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kellékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.

OVERSÄETTELSE AF DEN ORIGINALE BRUGSANVISNING

Indholdsfortegnelse
