Тип продукта	Снегоочиститель (шнекороторный снегоочиститель)
Марка	AL-KO
Модель	SnowLine 620.4 E III LED
Ширина очистки	62 см (оценка по модели)
Регулируемая высота очистки	Да, с помощью регулируемых лыж
Двигатель	Бензиновый, 4-тактный, ручной и электрический запуск 230 В
Мощность двигателя	Не указана явно, около 5-7 л.с. (оценка)
Объем топливного бака	Не указан явно, около 3,5 л (оценка)
Объем моторного масла	Не указан явно, около 0,6 л (оценка)
Скорости	6 вперед + 2 назад, рычаг переключения передач
Система привода	Червячная передача, тросы Боудена
Выбросной желоб	Ручная регулировка направления, регулировка высоты с помощью дефлектора
Освещение	Встроенный светодиод, включается автоматически при запуске
Подогрев рукояток	Да, с выключателем
Вес	Около 65-70 кг (оценка)
Рекомендуемое давление в шинах	Указано на шине (макс. 1 бар ≈ 14,5 psi)
Устройства безопасности	Рычаги сцепления (2), срезные болты, остановка двигателя
Комплект поставки	Снегоочиститель, рукоятки, панель управления, выбросной желоб, ключи, запасные болты, инструкции
Техническое обслуживание	Смазка червяка, замена масла, проверка болтов, регулировка тросов
Использование по назначению	Уборка свежего снега на твердых покрытиях (частная территория)
Гарантия	Законная, изнашиваемые детали исключены

Часто задаваемые вопросы - SnowLine 620.4 E III LED AL-KO

Как запустить двигатель AL-KO SnowLine 620.4 E III LED?

Откройте топливный кран, установите воздушную заслонку в положение CLOSE, нажмите 3-5 раз на праймер, переведите рычаг газа в положение быстро, вставьте ключ зажигания, затем потяните за трос стартера (ручной запуск) или используйте запуск 230 В.

Какое моторное масло использовать и как залить?

Используйте 4-тактное моторное масло (SAE 5W-30 или 10W-30 в зависимости от температуры). Открутите маслозаливную пробку, залейте масло через воронку, проверьте уровень щупом и закрутите пробку.

Как отрегулировать высоту очистки?

Остановите двигатель и шнек. Ослабьте винты левой и правой лыж, переместите лыжи вверх или вниз для регулировки высоты скребка, затем затяните винты. Обе лыжи должны быть на одинаковой высоте.

Что делать, если шнек не вращается, а рычаг сцепления нажат?

Сначала проверьте срезные болты (они могут быть сломаны). Замените их оригинальными деталями. Если проблема не исчезнет, отрегулируйте трос Боудена червячной передачи или обратитесь в специализированную мастерскую.

Как обслуживать снегоочиститель после использования?

Очистите устройство, особенно выбросной желоб и шнек от снега и соли. Проверьте срезные болты, давление в шинах и смазывайте шнек каждые 8 часов работы. После сезона слейте топливо из карбюратора и бака.

Какие основные правила безопасности?

Никогда не суйте руки во вращающийся шнек. Носите защитные очки и средства защиты органов слуха. Не используйте устройство в закрытом помещении (риск угарного газа). Выключайте двигатель перед любой очисткой или регулировкой и снимайте колпачок свечи.

Как прочистить забитый выбросной желоб?

Отпустите рычаги сцепления, остановите двигатель, дождитесь полной остановки, затем используйте прилагаемый инструмент для очистки (никогда не руками) для удаления снега и льда.

В чем разница между передними и задними скоростями?

Рычаг переключения передач предлагает 6 передних (1 = медленная, 6 = быстрая) и 2 задних (R1 = медленная, R2 = быстрая). Используйте низкие передачи для тяжелых нагрузок и высокие для транспортировки.

Как транспортировать или хранить устройство?

Для транспортировки отключите привод. Для зимнего хранения слейте топливо из карбюратора, дав двигателю поработать при закрытом кране, очистите устройство и храните в сухом месте, недоступном для детей.

Где найти запасные части для SnowLine 620.4 E III LED?

Запасные части доступны на официальном сайте AL-KO: www.alko-garden.com/spareparts. Всегда используйте оригинальные детали для обеспечения безопасности и сохранения гарантии.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SnowLine 620.4 E III LED AL-KO

ПРЕВОД ОРИГИНАЛНОГ УПУТСТВА ЗА РАД

Садржај

1 ИНФОРМАЦИЈЕ О УПУТСТВИМА ЗА УПОТРЕБУ

Подесив избацивач снега

1. На избацивачу снега:

■ Подмажите спиралу за снег.

Свака три месеца

Подесите Боуденово уже

10 ПОМОЋ У СЛУЧАЈУ СМЕТЊИ

Испразните карбуратор:

13 СЛУЖБА ЗА КОРИСНИКЕ/СЕРВИС

ПРЕВОД НА ОРИГИНАЛНОТО РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ

Съдържание

2 Описание на продукта ...... 307

1 ОТНОСНО ИНСТРУКЦИЯТА ЗА ЕКСПЛОАТАЦИЯ

2.5 Символи по уреда

2.5.1 Знаци за безопасност

Стартова клапа CLOSE (ЗАТВОРИ) / OPEN (ОТВОРИ)

газ Бавно / бързо

3.3 Работа с бензин и масло

1. Под панела за управление:

6 ПУСКАНЕ В ЕКСПЛОАТАЦИЯ

9 ПОДДРЪЖКА И ПОЧИСТВАНЕ

Винаги сменяйте дефектни шумозаглушители.

Смазвайте транспортния шнек.

На три месеца

10 ПОМОЩ ПРИ НЕИЗПРАВНОСТИ

Стартирайте двигателя.

14 ИНФОРМАЦИЯ ЗА ДЕКЛАРАЦИЯТА ЗА СЪОТВЕТСТВИЕ

13 ПОДДРЪЖКА / СЕРВИЗ

Опити за самоволни ремонти
Самоволни технически изменения
■ Употреба не по предназначение

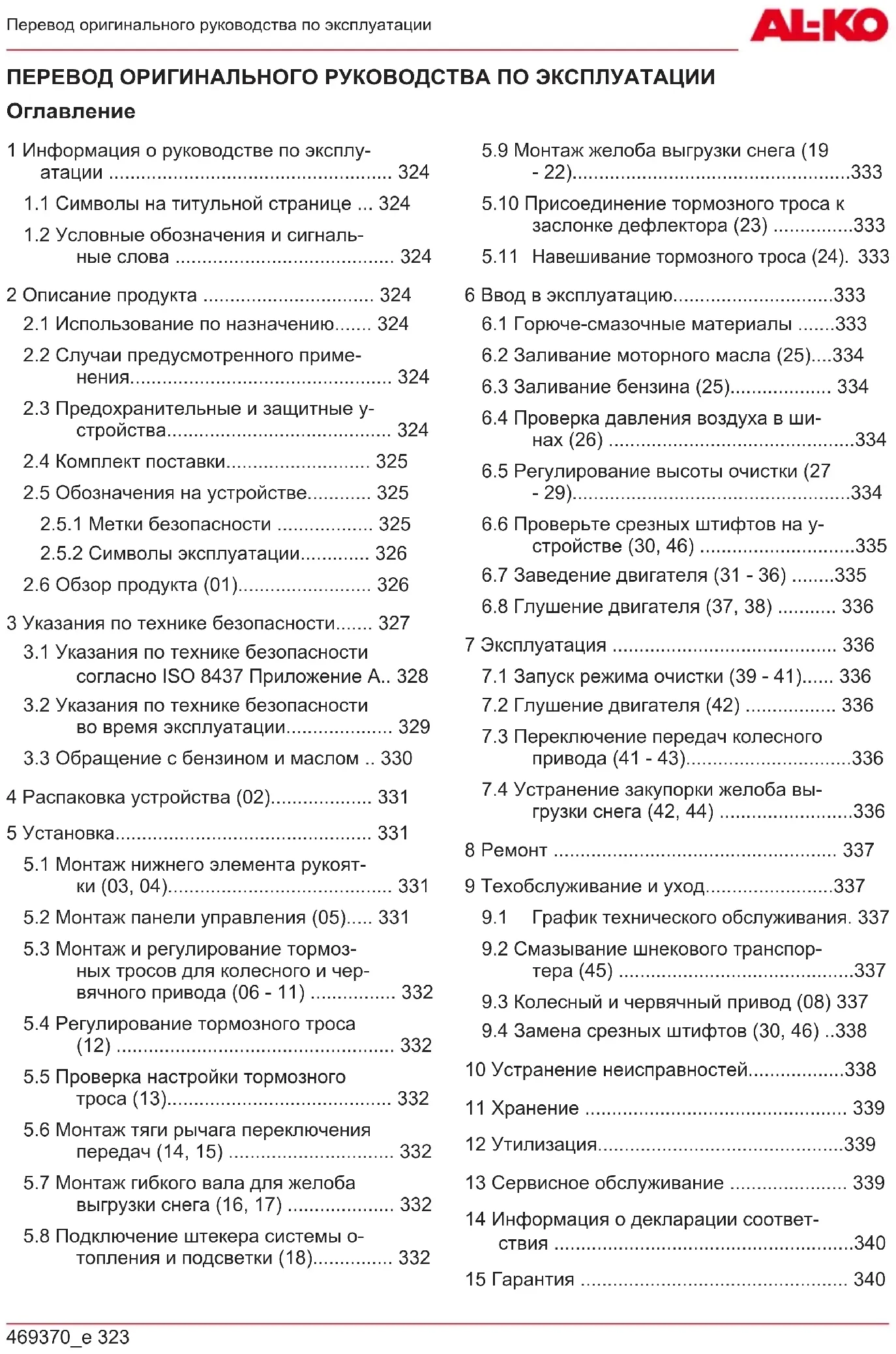

ПЕРЕВОД ОРИГИНАЛЬНОГО РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ Оглавление

1 Информация о руководстве по эксплуатации .... 324

1.1 Символы на титульной странице ... 324

1.2 Условные обозначения и сигналь- ные слова .... 324

2 Описание продукта 324

2.1 Использование по назначению..... 324

2.2 Случаи предусмотренного применения.... 324

2.3 Предохранительные и защитные у- стройства.... 324

2.4 Комплект поставки.... 325

2.5 Обозначения на устройстве...... 325

2.5.1 Метки безопасности 325

2.5.2 Символы эксплуатации...... 326

2.6 Обзор продукта (01)...... 326

3 Указания по технике безопасности..... 327

3.1 Указания по технике безопасности согласно ISO 8437 Приложение А.. 328

3.2 Указания по технике безопасности во время эксплуатации.... 329

3.3 Обращение с бензином и маслом .. 330

4 Распаковка устройства (02)...... 331

5 Установка.... 331

5.1 Монтаж нижнего элемента рукоятки (03, 04).... 331

5.2 Монтаж панели управления (05)..... 331

5.3 Монтаж и регулирование тормоз- ных тросов для колесного и чер- вячного привода (06 - 11) ...... 332

5.4 Регулирование тормозного троса (12) 332

5.5 Проверка настройки тормозного троса (13)...... 332

5.6 Монтаж тяги рычага переключения передач (14, 15) ...... 332

5.7 Монтаж гибкого вала для желоба выгрузки снега (16, 17) ...... 332

5.8 Подключение штекера системы отопления и подсветки (18)...... 332

5.9 Монтаж желоба выгрузки снега (19 - 22)....333

5.10 Присоединение тормозного троса к заслонке дефлектора (23) ......333

5.11 Навешивание тормозного троса (24). 333

6 Ввод в эксплуатацию....333

6.1 Горюче-смазочные материалы .....333

6.2 Заливание моторного масла (25)....334

6.3 Заливание бензина (25)...... 334

6.4 Проверка давления воздуха в ши- нах (26) ......334

6.5 Регулирование высоты очистки (27 - 29)....334

6.6 Проверьте срезных штифтов на у- стройстве (30, 46) ......335

6.7 Заведение двигателя (31 - 36) .....335

6.8 Глушение двигателя (37, 38) ...... 336

7 Эксплуатация 336

7.1 Запуск режима очистки (39 - 41)..... 336

7.2 Глушение двигателя (42) 336

7.3 Переключение передач колесного привода (41 - 43)....336

7.4 Устранение закупорки желоба вы- грузки снега (42, 44) ......336

8 Ремонт 337

9 Техобслуживание и уход......337

9.1 График технического обслуживания. 337

9.2 Смазывание шнекового транспор- тера (45) ......337

9.3 Колесный и червячный привод (08) 337

9.4 Замена срезных штифтов (30, 46) ..338

10 Устранение неисправностей......338

11 Хранение 339

12 Утилизация....339

13 Сервисное обслуживание 339

14 Информация о декларации соответствия ....340

15 Гарантия 340

1 ИНФОРМАЦИЯ О РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ

Немецкая версия содержит оригинальное руководство по эксплуатации. Все остальные языковые версии — это переводы оригинального руководства по эксплуатации.
Всегда держите это руководство по эксплуатации под рукой, чтобы прочитать его, если вам потребуется информация об устройстве.
■ Передавайте устройство другим лицам только вместе с этим руководством по эксплуатации.
■ Прочтите и соблюдайте указания по технике безопасности и предупреждения, приведенные в данном руководстве по эксплуатации.

1.1 Символы на титульной странице

Символ Значение

Обязательно прочитайте данное руководство по эксплуатации перед вводом в эксплуатацию. Это необходимо для безопасной и безотказной работы.

Руководство по эксплуатации

Не следует эксплуатировать бензиновое устройство вблизи открытого пламени или источников тепла.

1.2 Условные обозначения и сигнальные слова

⚠️ ОПАСНОСТЬ! Указывает на опасную ситуацию, которая, если ее не избежать, приводит к смерти или серьезным травмам.

⚠️ ПРЕДУПРЕЖДЕНИЕ! Указывает на потенциально опасную ситуацию, которая, если ее не избежать, может привести к смерти или серьезным травмам.

⚠ ОСТОРОЖНО! Указывает на потенциально опасную ситуацию, которая, если ее не избежать, может привести травмам легкой и средней тяжести.

ВНИМАНИЕ! Указывает на ситуацию, которая, если ее не избежать, может привести к имущественному ущербу.

ПРИМЕЧАНИЕ Специальные указания для облегчения понимания и эксплуатации.

2 ОПИСАНИЕ ПРОДУКТА

2.1 Использование по назначению

Фрезерный снегоочиститель предназначен только для уборки свежевыпавшего, рыхлого мокрого и рыхлого снега на мощенных дорожках и площадках, например, во внутренних дворах, на въездах в гаражи, пешеходных дорожках или парковочных местах — подходит для непрофессионального использования. Очищаемые дорожки и участки должны иметь твердое основание и гладкую поверхность (бетонная, гранитная плитка, асфальт и т. п.). Это устройство предназначено для частного использования. Любое другое использование, а также несанкционированные модификации или дополнения рассматриваются как ненадлежащее использование и приводят к признанию недействительной гарантии, а также к потере соответствия и отказу от любой ответственности за ущерб пользователю или третьим лицам со стороны производителя.

2.2 Случаи предусмотренного применения

Фрезерный снегоочиститель предназначен для расчистки грунтовых дорожек и площадок, и не предназначен, например для гравийных и дорожек или лугов. Также запрещена уборка больших и высоких сугробов, очень мокрого снега или прикатанного снега и льда.

Устройство не предназначено для коммерческого использования в общественных парках, на спортивных площадках, в сельском и лесном хозяйствах.

2.3 Предохранительные и защитные устройства

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасность травмирования. Неисправность или бездействие предохранительных и защитных устройств могут стать причиной травм.

■ Неисправные предохранительные и защитные устройства подлежат ремонту.
Никогда не выводите из строя предохранительные и защитные устройства.

Рычаг сцепления

На направляющей балке устройства находятся два рычага сцепления. В моменты опасности следует отпустить оба рычага сцепления.

Рычаг сцепления для привода шнека дефлектора. Привод шнека остановится.
Рычаг сцепления для ходового привода. Ходовой привод остановится.

Регулируемый желоб выгрузки снега

Желоб выгрузки снега следует отрегулировать так, чтобы отбрасываемый снег не представлял опасности для людей, животных, зданий, транспортных средств и пр. Соблюдать осторожность, чтобы не препятствовать движению и не подвергать опасности других участников дорожного движения.

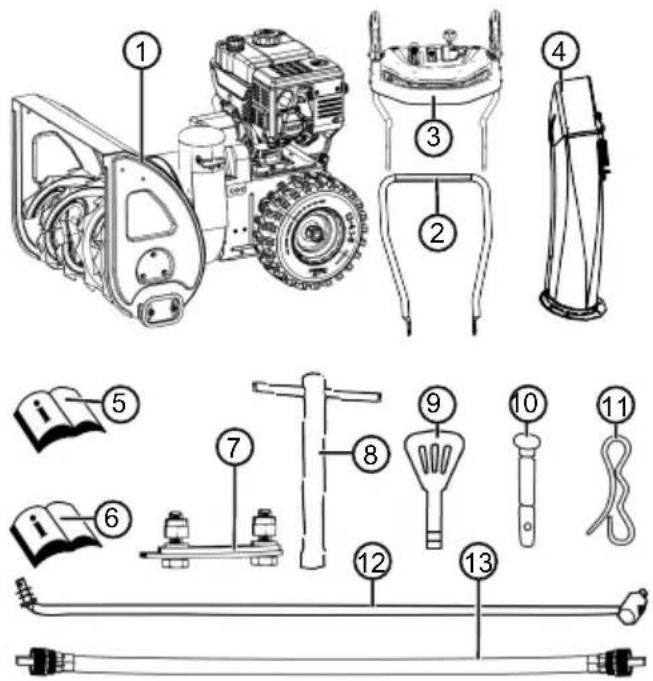

2.4 Комплект поставки

Комплект поставки включает в себя перечисленные позиции. Проверить, включены ли все позиции:

Номер	компонента
1	Фрезерный снегоочиститель
2	Нижний элемент рукоятки
3	Панель управления с верхним элементом рукоятки
4	Желоб выгрузки снега

Номер	компонента
5	Руководство по эксплуатации фрезерного снегоочистителя
6	Руководство по эксплуатации двигателя
7	Комплект насадок для желоба выгрузки снега (3 шт.)
8	Свечной ключ
9	Моторный ключ (2 шт.)
10	Запасные срезные штифты (4 шт.)
11	Пружинный фиксатор (4 шт.)
12	Тяга для переключателя передач
13	Гибкий вал для желоба выгрузки снега

2.5 Обозначения на устройстве

2.5.1 Метки безопасности

Символ Значение
	Внимание!Следует соблюдать особую осторожность при использовании устройства!
	Перед вводом в эксплуатацию прочтите руководство по эксплуатации!
	Следует хранить вдали от зоны разгрузки. Опасность из-за дефлектора.
	Следует носить защитные очки и беруши!
	Запрещается браться за вращающиеся части! Опасность затягивания!
	Следует держаться вдали во время выгрузки снега!

Символ Значение

Запрещается браться за шнековый транспортер и не наступать на него!

Прежде чем выполнить работы на устройстве, следует глушить двигатель.

Прежде чем выполнять работы по техническому обслуживанию и ремонту, следует снимать колпачок свечи зажигания!

Выведите посторонних лиц из о- пасной зоны!

Вращающиеся части в зоне раз- грузки! Опасность затягивания!

2.5.2 Символы эксплуатации

Символ Значение

Рычаг подкачки CLOSE / OPEN (За- крыть/открыть)

Газ Медленно/быстро

Моторный ключ Вкл. / Выкл.

Топливный кран OFF (Выкл.) ON (Вкл.)

Кнопка насоса под- качки

Символ Значение

Червячный привод Пуск/останов

Колесный привод Пуск/останов

Совместить желоб выгрузки снега с рукояткой

Отрегулировать высоту желоба выгрузки снега с помощью рычага

2.6 Обзор продукта (01)

В обзоре продукта (01) приведена общая информация об устройстве.

Ho- мер

компонента

1 Ручки с подогревом

Номер	компонента
2 Рычаг сцепления для червячного привода
3 Рычаг сцепления для колесного привода
4 Рукоятка для регулировки направления разгрузки
5 Рычаг управления высотой выгрузки
6 Переключатель передач,6 передних и 2 задних передачи
7 Выключатель подогрева рукояток
8 Запасные срезные штифты
9 Отсекатель на желобе выгрузки снега для регулирования высоты выгрузки снега
10 Желоб выгрузки снега с защитным кожухом
11 Подсветка
12 Топливный бак
13 Крышка маслоналивной горловины
14 Табличка
15 Инструмент для очистки (крепится к табличке)
16 Метательное колесо
17 Шнековый транспортер
18 Пластина-чистик
19 Регулируемые лыжи
20 Колпачок свечи зажигания

Дата производства

Дата производства изделия указана на заводской табличке. Дата производства соответствует первым четырем цифрам серийного номера XYZZ- AAAAAA.

X: год производства
Y: месяц производства (A = январь)
■ ZZ: день производства

3 УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

⚠️ ОПАСНОСТЬ! Опасность для жизни и опасность тяжелых травм! Незнание указаний по технике безопасности и инструкций по эксплуатации может привести к серьезным травмам и даже смерти.

■ Все указания по технике безопасности и инструкции по эксплуатации данного руководства, а также руководства по эксплуатации, о которых идет речь, должны соблюдаться до использования устройства.
■ Сохраните все поставляемые документы для использования в будущем.

⚠ ПРЕДУПРЕЖДЕНИЕ! Пожаро- и взрывоопасность. В результате утечки топлива генерируется взрывоопасная бензино-воздушная смесь. Воспламенение, взрыв и пожар могут возникнуть в результате неправильного обращения с топливом к серьезным травмам и даже смерти.

■ Не храните двигатель перед открытым пламенем или источниками тепла.
■ Не эксплуатируйте двигатель в легковоспламеняющейся среде.

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасность травмирования из-за неисправного устройства. Эксплуатация неисправного устройства может привести к серьезным травмам и повреждению устройства.

Эксплуатируйте устройство только в исправном и неповрежденном состоянии при исправных и хорошо закрепленных деталях.

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасность, исходящая от вращающихся частей устройства! При просовывании рук в область вращения частей устройства возможны тяжелые травмы!

Запрещается касаться вращающегося ш- некового транспортера!

⚠ ПРЕДУПРЕЖДЕНИЕ! Опасность травмирования. Неисправность или бездействие предохранительных и защитных устройств могут стать причиной травм.

■ Неисправные предохранительные и защитные устройства подлежат ремонту.
Никогда не выводите из строя предохранительные и защитные устройства.

3.1 Указания по технике безопасности согласно ISO 8437 Приложение А

Наличие предварительных знаний

1. Внимательно прочитать руководство по эксплуатации и обслуживанию. Внимательно ознакомиться с органами управления и указаниями по надлежащей эксплуатации устройства. Научиться быстро останавливать устройство, и быстро выключать органы управления.
2. Детям категорически запрещено пользоваться устройством. Взрослым, которые не прошли соответствующий инструктаж, категорически запрещено пользоваться устройством.
3. Следить за тем, чтобы в зоне использования не было посторонних лиц, особенно маленьких детей и домашних животных.
4. Соблюдать осторожность при работе задним ходом, чтобы не посколькуться и не упасть.

Подготовка

1. Тщательно проверить место, где будет использоваться устройство, и убрать все коврики, санки, доски, провода и другие посторонние предметы.
2. Полностью заглушить двигатель и включить холостой ход, прежде чем заводить двигатель.
3. Использовать устройство разрешается только в соответствующей зимней оде- жде. Следует носить обувь, обеспечиваю- щую стабильность на скользкой поверхно- сти.
4. Следует соблюдать осторожность при обращении с бензином, поскольку он является легковоспламеняющимся.

Следует использовать соответствующую канистру для бензина.
Запрещается заправлять работающий и горячий двигатель.
Следует заправлять топливный бак на открытом воздухе, соблюдая осторожность. Запрещается заправлять топливный бак в закрытых помещениях.
Следует плотно закрывать крышку топливного бака и удалять пролитый бензин.

1. Все устройства с электроприводом или электрическим зажиганием следует подключать к заземленной розетке.

2. Следует регулировать высоту корпуса коллектора при очистке гравийных или каменистых поверхностей.

3. Запрещается менять настройки при работающем двигателе (за исключением случаев, когда это рекомендовано производителем).
4. Прежде чем начать убирать снег, следует дать двигателю и машине остыть до температуры окружающего воздуха.
5. При эксплуатации моторизованных машин в глаза могут попасть посторонние предметы. Поэтому во время работы, регулировки или ремонта следует носить защитные очки и пр.
6. Чтобы избежать ухудшения слуха, следует носить беруши.

Эксплуатация

1. Следует держать руки или ноги подальше от движущихся частей. Следует держаться подальше от разгрузочного отверстия.
2. Следует соблюдать предельную осторожность при использовании устройства на гравийных проездах, дорожках или улицах или их пересечении. Следует остерегаться скрытых препятствий или движения.
3. В случае наезда на посторонний предмет, следует заглушить двигатель, отсоединить кабель зажигания, внимательно осмотреть фрезерный снегоочиститель на наличие повреждений и отремонтировать его перед повторным пуском и использованием.
4. Если устройство ненормально вибрирует, заглушить двигатель и немедленно найти причину. Обычно вибрация является признаком неисправности.
5. Если вы прерываете работу перед очисткой корпуса коллектора / приводного колеса или выпускного желоба, а также проводите ремонт, регулировку или проверку, следует глушить двигатель.
6. Если вы выполняете очистку, ремонт или осмотр, следует заранее убедиться, что коллектор / приводное колесо и все движущиеся части остановлены. Во избежание случайного зажигания отсоединить кабель зажигания и держать его вдали от свечи зажигания. Штекер электродвигателя следует отключать от розетки.
7. Запрещается эксплуатировать двигатель в помещении, кроме случаев, когда вы заво-

дите его или перемещаете фрезерный снегоочиститель в помещение или из него. Следует открыть двери на улицу, поскольку выхлопные газы опасны.

1. Запрещается очищать снег на склонах. Следует соблюдать осторожность при по- воротах на наклонной поверхности. Запре- щается очищать снег на крутых склонах.
2. Запрещается использовать фрезерный снегоочиститель без соответствующих брызговиков, защитных пластин или других предохранительных и защитных устройств.
3. Запрещается использовать фрезерный снегоочиститель вблизи стеклянных поверхностей, автомобилей, световых шахт, наклонных поверхностей и т. д. без соответствующей настройки направления выгрузки снега. Держать вдали от детей и домашних животных.
4. Запрещается перегружать машину, убирая снег слишком быстро.
5. Запрещается использовать машину на скользких поверхностях при высоких скоростях транспортировки. Соблюдать осторожность при движении задним ходом.
6. Запрещается направлять разгрузочное отверстие на людей, стоящих рядом с вами, и позволять кому-либо стоять перед устройством.
7. Во время транспортировки фрезерного снегоочистителя или если он не используется следует отключать подачу энергии на коллектор / приводное колесо.
8. Следует использовать только одобренные производителем фрезерного снегоочистителя аксессуары и дополнительные компоненты, например, балансировочные грузы, противовесы, корпусы и т. д.
9. Запрещается использовать фрезерный снегоочиститель в условиях плохой видимости или при плохом освещении. Следует становиться в безопасное положение и держаться за ручку крепко. Запрещается использовать снегоуборщик на бегу.

Техобслуживание и хранение

⚠️ ПРЕДУПРЕЖДЕНИЕ! Серьезные травмы рук при очистке закупоренного разгрузочного канала! Контакт с вращающимся ротором в разгрузочном канале приводит к серьезным травмам рук. Это самые частые травмы, полученные при работе со снегоуборщиком. Для очистки разгрузочного канала:

■ выключить снегоуборщик!
Дождаться примерно 10 с, пока ротор не остановится.
■ Для очистки разгрузочного канала следует использовать подходящий инструмент.
Разгрузочный канала запрещается очищать руками.

1. Следует регулярно проверять момент за- тягивания предохранительных и защитных устройств, винтов ножей, крепежных бол- тов двигателя и т. д. для обеспечения без- опасной эксплуатации устройства.
2. Запрещается хранить машину в помещении вблизи источников воспламенения, таких как бойлеры, электронагреватели, сушильные машины и т. д. с заполненным топливным баком. Прежде чем поместить устройство в помещение, следует дать двигателю остыть.
3. Следует точно соблюдать указания в руководстве по эксплуатации, если фрезерный снегоочиститель будет храниться в течение длительного периода времени.
4. Следует хранить все инструкции по технике безопасности и эксплуатации на устройстве или заменить их при необходимости.
5. После очистки снега следует дать машине поработать несколько минут, чтобы предотвратить замерзание коллектора / приводного колеса.

3.2 Указания по технике безопасности во время эксплуатации

Используйте устройство только для тех работ, для которых оно предусмотрено. Нецелевое использование может привести к травмам и материальному ущербу.
Не эксплуатируйте устройство с изношенными или поврежденными деталями. Всегда заменяйте все неисправные детали на оригинальные запчасти от производителя. Если устройство эксплуатируется с изношенными или поврежденными деталями, к

производителю не могут быть заявлены гарантийные требования.

Следует глушить двигатель и снимать колпачок свечи зажигания после глушения двигателя в следующих случаях:

• оставляя устройство;
  при выполнении работ по очистке и техобслуживанию;
  перед настройкой;
  в случае повреждений;
  прежде чем снять блокировку;
  прежде чем устранить закупорку;
  после контакта с посторонними предметами;
  в случае повреждений и необычных вибраций устройства;

Запрещается работать с устройством под воздействием алкоголя, наркотических средств или лекарственных препаратов.
Во избежание травм головы и конечностей, а также повреждения органов слуха необходимо носить предписанную одежду и средства защиты.
Одежда должна быть подходящей (облегающей) и не стеснять движения. Запрещается носить свободную одежду или аксессуары, которые могут быть затянуты в устройство, например, шарфы, свободные рубашки, длинные ожерелья.
■ Средства индивидуальной защиты включают:

- беруши и защитные очки;

обувь с прочной нескользящей подошвой;

защитные перчатки.

Следует держать конечности, другие части тела и одежду подальше от движущегося рабочего шнека, шнекового транспортера и метательного колеса.
■ Следует соблюдать местные предписания относительно времени работы.
Запрещается оставлять работающее устройство без присмотра.
Запрещается очищать крыши.

3.3 Обращение с бензином и маслом

Взрыво- и пожароопасность: Утечка бензина / воздушной смеси приводит к возникновению взрывоопасной атмосферы. Воспламенение, взрыв и пожар

могут возникнуть в результате неправильного обращения с топливом к серьезным травмам и даже смерти. Соблюдайте следующие указания:

■ Не курите при обращении с бензином.
Выполняйте работы с бензином только на открытом воздухе, а не в помещении.
Обязательно соблюдайте перечисленные ниже нормы поведения.

Транспортируйте и храните бензин и масло только в разрешенных контейнерах. Убедитесь, что дети не имеют доступа к хранящемуся бензину и маслу.
- Чтобы избежать загрязнения почвы (охрана окружающей среды), убедитесь, что при заполнении бензин и масло не попадает непосредственно на землю. Используйте воронку для заполнения.
Заправляйте устройство в закрытом помещении. Попадание на пол может привести к накоплению паров бензина, и, таким образом, вызвать воспламенение или даже взрыв.
Немедленно удалите пролитый бензин с устройства и земли. Оставьте ткани, которыми вы вытерли бензин, сушиться в сухом и хорошо вентилируемом месте, прежде чем их утилизировать. В противном случае может возникнуть внезапное самовозгорание.
В случае пролития бензина возникают пары бензина. Поэтому не запускайте двигатель в том же месте, а на расстоянии не менее 3 м от него.
Избегайте контакта кожи с нефтепродуктами. Не вдыхайте пары бензина. Всегда носите защитные перчатки во время дозаправки. Регулярно заменяйте и очищайте защитную одежду.
Следите за тем, чтобы одежда не контактировала с бензином. В случае попадания бензина на одежду замените ее.
Запрещается открывать крышку топливного бака при работающем или горячем двигателе.
■ Не заправляйте включенное устройство при работающем или горячем двигателе.
Запрещается переполнять бак (бензин расширяется).
Следует надежно закрывать крышку топливного бака.

Следует заменить поврежденный топливный бак или крышку.
Запрещается принимать пищу, пить и курить во время заполнения бензином или маслом.
■ Если вытек бензин:

Не запускайте двигатель.
Не включайте зажигание.
Следует устранить утечку бензина связующим веществом или ветошью и утилизировать надлежащим образом.
Очистите устройство.

■ При утечке моторного масла:

Не запускайте двигатель.
Следует устранить утечку масла мас- лопоглощающим средством или ве- тошью и утилизировать надлежащим образом.
Очистите устройство.

4 РАСПАКОВКА УСТРОЙСТВА (02)

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасность защемления из-за опрокинутого устройства. Устройство тяжелое! Опрокидывание может привести к защемлению и серьезным травмам.

■ Для распаковки устройства требуется, по крайней мере, два человека!
Избегать опрокидывания устройства!

Устройство поставляется в упаковочной коробке со всеми дополнительными компонентами. Коробка находится на европоддоне.

1. Поместить коробку на плоскую ровную поверхность.
2. Снять упаковочные ремни.
3. Открыть верхнюю часть коробки (02/a).
4. Удалить упаковочный материал.
5. Аккуратно удалить незакрепленные детали, пакеты с мелкими деталями и руководство по эксплуатации.
6. Аккуратно разрезать ножом заднюю часть коробки (т. е. там, где расположен двигатель), чтобы не повредить устройство.
7. Сложить заднюю стенку коробки (02/b).
8. Осторожно удалить оставшиеся незакрепленные детали и другие упаковочные материалы.
9. Выкатить фрезерный снегоочиститель назад, т. е. двигателем вперед, из коробки (02/с).

5 УСТАНОВКА

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасность из-за неполного монтажа! Эксплуатация неполного устройства может привести к серьезным травмам.

Устройство разрешается эксплуатировать только в полностью установленном состоянии!
■ Перед включением следует проверять наличие и исправность всех предохранительных и защитных устройств!

Необходимые инструменты

Номер	инструмента
1	Гаечный ключ с открытыми или за-крытыми зевами SW 10 (2 шт.)
2	Гаечный ключ с открытыми или за-крытыми зевами SW 13
3	Торцовый шестигранный ключ 5 мм
4	Щипцы или длинногубцы
5	Отвертка
6	Инсектицидное масло
7	Насос для накачивания шин с мано-метром (клапан Шрадера)

5.1 Монтаж нижнего элемента рукоятки (03, 04)

Установить нижний элемент рукоятки внизу слева и справа от фрезерного снегоочистителя.

1. Выкрутить винты (03/1).
2. Прикрепить нижний элемент рукоятки (04/1).
3. Вставить винты (04/2) в нижний элемент рукоятки и затянуть.

5.2 Монтаж панели управления (05)

1. Остановите верхний элемент рукоятки (05/1), включая панель управления на нижнем элементе рукоятки (05/2).
2. Вставить по 2 болта (05/3) в верхний и нижний элементы рукоятки и затянуть их двумя подкладными шайбами (05/4) и гайками (05/5).

5.3 Монтаж и регулирование тормозных тросов для колесного и червячного привода (06 - 11)

1. Подвесить тормозной трос (06/1) колесного привода (06/2) на нижнее отверстие (06/3) правого рычага.
2. Подвесить тормозной трос (07/1) червячного привода (07/2) на верхнее отверстие (07/3) левого рычага.
3. Отрегулировать тормозные тросы следующим образом:

Поворачивать регулировочную деталь тормозного троса (08/1) в направлении стрелки (08/a), пока тормозной трос не перестанет провисать (будет слегка натянут). Во время вращения держать тросовую тягу так, чтобы она не скручивалась.
Затянуть (08/b) контргайку (08/2).

1. Закрепить тормозные тросы (09/1) зажимами (09/2) слева и справа от рукоятки.

2. Натяжение тормозного троса:

■ Ослабить контргайки (10/1, 11/1).
Поворачивать резьбовой наконечник (10/2, 11/2) вверх, пока тормозной трос не будет натянут.
■ Повернуть контграйки против направляющей (10/3, 11/3), чтобы зафиксировать тормозной трос.

1. Потянуть резиновую заглушку (10/4, 11/4) вниз до контгайки (10/a, 11/a), чтобы защитить тормозной трос от коррозии.

5.4 Регулирование тормозного троса (12)

Точное регулирование производится регулировочным болтом.

1. Ослабить (12/a) контргайку (12/2) на регулировочном болте.
2. Поворачивать (12/b) регулировочный болт (12/3), чтобы удлинить или укоротить ход тормозного троса. Убедиться, что тормозной трос слегка натянут и не провисает.
3. Снова затянуть (12/a) контграйку (12/2).

5.5 Проверка настройки тормозного троса (13)

Тормозной трос колесного привода со временем удлиняется. Если колесный привод больше не включается при работающем двигателе, тормозной трос стал слишком длинным и его необходимо подтянуть.

1. Выключить устройство (см. глава 6.8 "Глушение двигателя (37, 38)", Стр. 336).

2. Отрегулировать тормозной трос (см. глава 5.3 "Монтаж и регулирование тормозных тросов для колесного и червячного привода (06 - 11)", Стр. 332).
   Чтобы проверить настройку тормозного троса:

3. Завести двигатель (см. глава 6.7 "Заведение двигателя (31 - 36)", Стр. 335).

4. Включить передачу (см. глава 7.1 "Запуск режима очистки (39 - 41)", Стр. 336).
5. Медленно нажимать правую ручку (13/1) колесного привода вниз (13/а), пока не почувствуете легкое сопротивление. Точка нажатия сцепления определена.
6. Если колесный привод не включен: Повторить предыдущие шаги.
7. Если не удалось отрегулировать тормозной трос: Обратиться в сервисный центр изготовителя.

5.6 Монтаж тяги рычага переключения передач (14, 15)

1. Зацепить тягу (14/1) за кронштейн переключения передач (15/2) внизу.
2. Зацепить тягу за кронштейн рычага переключения передач (15/3) вверху.
3. Закрепить верх и низ тяги подкладными шайбами и пружинными фиксаторами.

5.7 Монтаж гибкого вала для желоба выгрузки снега (16, 17)

1. На желобе выгрузки снега:

Вставить (16/а) цапфы (16/1) одного конца гибкого вала (16/2) в шнек (16/3) до упора.
Затянуть гайку с накаткой (16/4) вручную.

1. Под панелью управления:

Вставить (17/a) цапфы другого конца гибкого вала (17/1) в кривошип (17/2) до упора снизу.
Затянуть гайку с накаткой (17/3) вручную.

5.8 Подключение штекера системы отопления и подсветки (18)

1. Подключить части штекера (18/1) системы отопления и подсветки.
2. Затянуть штекерное соединение.

5.9 Монтаж желоба выгрузки снега (19 - 22)

1. Слегка смазать скользящую поверхность (19/1) желоба выгрузки снега фрезерного снегоочистителя инсектицидным маслом (или смазкой).
2. Подсоединить (20/a, 21/a) желоб выгрузки снега (20/1).
3. Продеть крепежные болты (21/2) изнутри через направляющие кронштейны и желоб выгрузки снега.
4. Привинтить желоб выгрузки снега с помощью самоконтрящихся гаек (21/3).
5. Вставить крепежные болты (22/1) через большую направляющую пластину (22/2) и прикрепить малую направляющую пластину (22/3).

Примечание: Маленькая направляющая пластина должна находиться поверх большой.

1. Вставить направляющие пластины с крепежными болтами в желоб выгрузки снега снизу.
2. Надеть подкладные шайбы (22/4) на болты.
3. Плотно затянуть самоконтрящиеся гайки (22/5).

5.10 Присоединение тормозного троса к заслонке дефлектора (23)

Этот тормозной трос перемещает заслону дефлектора и используется для регулирования высоты выгрузки.

1. Подвесить тормозной трос на направляющие (23/1, 23/2). Следует прикрепить к тормозному тросу резиновую заглушку.
2. Плотно закручивать контграйку (23/3, 23/4) против направляющей, пока тормозной трос не будет натянут.
3. Использовать рычаг регулирования высоты выгрузки, чтобы проверить длину тормозного троса:

Переместить рычаг в положение переднего упора. Заслонка дефлектора должна полностью опуститься.
Переместить рычаг к заднему упору. Заслонка дефлектора должна полностью подняться.
■ При необходимости изменить длину тормозного троса.

5.11 Навешивание тормозного троса (24)

1. Подвесить тормозной трос (24/1) на кронштейн (24/2) под двигателем.

6 ВВОД В ЭКСПЛУАТАЦИЮ

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасность травмирования из-за неисправного устройства. Эксплуатация неисправного устройства может привести к серьезным травмам и повреждению устройства.

Эксплуатируйте устройство только в исправном и неповрежденном состоянии при исправных и хорошо закрепленных деталях.

ПРИМЕЧАНИЕ Перед вводом в эксплуатацию всегда проводите визуальный осмотр. При незакрепленных, поврежденных или изношенных рабочих и/или крепежных деталях использование устройства запрещено.

6.1 Горюче-смазочные материалы

⚠️ ОПАСНОСТЬ! Взрыво- и пожароопасность. Утечка бензина / воздушной смеси приводит к возникновению взрывоопасной атмосферы. Воспламенение, взрыв и пожар могут возникнуть в результате неправильного обращения с топливом к серьезным травмам и даже смерти.

■ Не курите при обращении с бензином.
■ Выполняйте работы с бензином только на открытом воздухе, а не в помещении.

⚠️ ОПАСНОСТЬ! Угроза жизни из-за от- равления. Выхлопные газы двигателя содер- жат окись углерода, которая может убить че- ловека через несколько минут.

■ Ни в коем случае не эксплуатируйте двигатель в закрытых помещениях, а только на улице.
■ Не вдыхайте отработавшие газы двигателя.
■ Выключайте двигатель, если вы чувствуете боль, головокружение или слабость во время эксплуатации. Немедленно обратитесь к врачу.

ПРИМЕЧАНИЕ Утилизировать отработанное моторное масло в соответствии с положениями по защите окружающей среды! Рекомендуем сдавать отработавшее масло в закрытой таре в центр переработки отходов или сервисный центр. Не допускается выливать отработавшее масло:

В ОТХОДЫ;
■ в канализацию, стоки;
на землю.

Я ПРИМЕЧАНИЕ Соблюдайте прилагаемое руководство по эксплуатации двигателя!

Перед вводом в эксплуатацию необходимо за- лить моторное масло и заправить фрезерный снегоочиститель.

Информация о бензине и моторном масле: см. технические характеристики.

6.2 Заливание моторного масла (25)

1. Открутить крышку маслоналивной горловины (25/1), положить ее на чистую поверхность.
2. Залить масло с помощью воронки.
3. Проверить уровень масла с помощью масляного щупа, см. руководство по двигателю.
4. Плотно закрыть и очистить маслоналивную горловину.

6.3 Заливание бензина (25)

1. Открутить крышку топливного бака (25/2), положить ее на чистую поверхность.
2. Залить бензин с помощью воронки.
3. Плотно закрыть и очистить горловину топливного бака.

6.4 Проверка давления воздуха в шинах (26)

1. Проверять давление воздуха в шинах не реже раза в три месяца, особенно перед первым вводом в эксплуатацию зимой и во время работы.
   Максимально допустимое давление воздуха в шинах указано на шине (26/1).
   Примечание: Примечание. 1 бар = ок. 14,5 фунтов на квадратный дюйм
2. Накачать обе шины. Обе шины должны иметь одинаковое давление.

6.5 Регулирование высоты очистки (27 - 29)

⚠ ОСТОРОЖНО! Опасность травмирования. Опасность порезов при касании работающего шнекового транспортера.

Регулируйте высоту очистки только при заглушенном двигателе и остановленном шнековом транспортере.

Отрегулировать высоту очистки так, чтобы гравий или другие посторонние предметы не скапливались. Следует избегать больших неровностей, таких как колеи, крышки люка или булыжники.

1. Переместить устройство, чтобы отрегулировать его на ровной поверхности.
2. Ослабить зажимные болты (27/1) регулируемых лыж (27/2) слева и справа от таблички (27/3).
3. Сдвигать (27/a) регулируемые лыжи вверх или вниз, чтобы поднять пластину-чистик (28/1) на необходимую высоту.
4. Затянуть зажимные болты регулируемых лыж.
5. Убедиться, что обе регулируемые лыжи опущены на одинаковое расстояние, чтобы пластина-чистик располагалась (28/a) параллельно земле.

Регулируемые лыжи изношены (29)

Когда шлифовальная кромка (29/1) регулируемых лыж будет отшлифована, повернуть их на 180°, чтобы использовать вторую сторону.

1. Отвернуть гайки (29/2) вместе с подкладными шайбами.
2. Снять металлическую пластину (29/3).
3. Повернуть (29/a) регулируемые лыжи на 180°.
4. Прикрепить подкладные шайбы и затянуть гайки.
   Примечание: Следить за тем, чтобы не перепутать зажимные болты (29/4), поскольку они имеют разную длину.

6.6 Проверьте срезных штифтов на устройстве (30, 46)

ВНИМАНИЕ! Опасность повреждения

оборудования. Замерзший привод шнека может повредить клиновой ремень.

■ Перед заведением двигателя следует убедиться, что привод шнека не замерз.
Поместите фрезерный снегоочиститель в подходящее место для оттаивания привода шнека.

1. Перед каждым пуском проверять целостность срезных штифтов (30/1, 46/2).

Заменить сломанные срезные штифты оригинальными запчастями (см. глава 9.4 "Замена срезных штифтов (30, 46)", Стр. 338). Использование не-утвержденных запчастей устройство может привести к серьезным повреждениям устройства!
■ Два запасных срезных штифта (01/8) расположены на панели управления.

1. Все элементы управления, предохранительные и защитные устройства, гайки, винты и болты прибора следует проверять на комплектность, надежность посадки и целостность.

6.7 Заведение двигателя (31 - 36)

Подсветка включается автоматически при за- ведении и гаснет при остановке двигателя.

ОПАСНОСТЬ! Угроза жизни из-за от-

равления. Выхлопные газы двигателя содержат окись углерода, которая может убить человека через несколько минут.

■ Ни в коем случае не эксплуатируйте двигатель в закрытых помещениях, а только на улице.
■ Не вдыхайте отработавшие газы двигателя.
■ Выключайте двигатель, если вы чувствуете боль, головокружение или слабость во время эксплуатации. Немедленно обратитесь к врачу.

ВНИМАНИЕ! Опасность повреждения

оборудования. Замерзший привод шнека может повредить клиновой ремень.

■ Перед заведением двигателя следует убедиться, что привод шнека не замерз.
Поместите фрезерный снегоочиститель в подходящее место для оттаивания привода шнека.

Процесс заведения (31 - 34)

1. Проверить уровень масла и топлива.
2. Открыть (31/a) топливный кран (31/1).
3. Убедиться, что колесный и червячный привод присоединены. Оба рычага сцепления должны находиться в вертикальном положении.
4. Переместить рычаг подкачки (31/2) в положение CLOSE (Закрыть) (31/b).
5. Трижды нажать кнопку насоса подкачки (32/1) с интервалом примерно 2 секунды. При температуре ниже 10 °C нажать кнопку насоса подкачки пять раз.
6. Переместить (33/a) рычаг дроссельной за- слонки (33/1) в положение «Быстро» (за- яц).
7. Вставить моторный ключ (34/1).

Ручное заведение (35)

1. Слегка тянуть (35/а) пусковой трос (35/1), пока не почувствуете сопротивление, затем быстро вытянуть его, а затем снова медленно дать ему смотаться.

Процесс заведения на мощности 230 В (36)

1. (36/a)

6.8 Глушение двигателя (37, 38)

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасность, исходящая от вращающихся частей устройства!

При просовывании рук в область вращения частей устройства возможны тяжелые травмы!

Запрещается касаться вращающегося ш- некового транспортера!

1. Переместить (37/a) рычаг дроссельной за- слонки (37/1) в положение « Медленно» (черепаха).
2. Чтобы предотвратить замерзание, оставить шнековый транспортер и метательное колесо продолжать работать, пока они не освободятся от снега. В противном случае при заведении могут повредиться клиновые ремни.
3. Вынуть (38/a) моторный ключ (38/1).
4. Двигатель заглушиться.
5. Переместить топливный кран (38/2) в положение OFF (Выкл.) (38/b).

7 ЭКСПЛУАТАЦИЯ

7.1 Запуск режима очистки (39 - 41)

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасность, исходящая от вращающихся частей устройства!

При просовывании рук в область вращения частей устройства возможны тяжелые травмы!

Запрещается касаться вращающегося ш- некового транспортера!

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасность выбрасывания посторонних предметов! Опасность травмирования и материального ущерба в результате выбрасывания посторонних предметов!

Запрещается направлять разгрузочный канал в сторону людей, животных, окон, автомобилей и дверей.

1. Ввести устройство в эксплуатацию.
2. Проверить положение желоба выгрузки снега, и установить направление выгрузки снега с помощью рукоятки (39/1).
3. Настроить высоту выгрузки (39/2).

4. Завести двигатель (см. глава 6.7 "Заведение двигателя (31 - 36)", Стр. 335).

5. Настроить передачу колесного привода (40/3):

От 1 до 6 — передние передачи, где 1 — самая медленная, а 6 — самая быстрая.
R1 и R2 — задние передачи, где R1 — самая медленная, а R2 — самая быстрая.

1. Прижать (40/а) рычаг сцепление (40/4) к червячному приводу.

2. Прижать (41/a) рычаг сцепления колесного привода (41/5).

7.2 Глушение двигателя (42)

1. Отпустить рычаг сцепления (42/1) гусеничного и колесного привода, т. е. выключить (42/a).

Чтобы предотвратить замерзание, оставить шнековый транспортер и метательное колесо продолжать работать, пока они не освободятся от снега. Замороженный шнековый транспортер может повредить клиновые ремни.

Фрезерный снегоочиститель, шнековый транспортер и метательное колесо остановятся.

7.3 Переключение передач колесного привода (41 - 43)

ВНИМАНИЕ! Опасность повреждения у- стройства. Коробка передач будет поврежде- на, если сцепление не будет отключено перед переключением передач.

Сначала выключить сцепление, а затем переключить передачу.

1. Отпустить рычаг сцепления колесного привода (42/1), т. е. выключить (42/a).
   Примечание: Шнековый транспортер заблокируется, если его остановить, а затем снова запустить на мокром и сильном снегу. Запрещается отпускать рычаг сцепления червячного привода!
2. Переключить передачи рычагом переключения передач (43/1).
3. Прижать (41/a) рычаг сцепления колесного привода (41/5).

7.4 Устранение закупорки желоба выгрузки снега (42, 44)

ПРИМЕЧАНИЕ Во избежание закупорки при влажном и сильном снеге следует давать шневому транспортеру работать.

Если снег не выгружается должным образом, это может привести к образованию отложений

снега и льда на шнековых транспортерах и в разгрузочном канале.

1. Отпустить рычаг сцепления (42/1) гусеничного и колесного привода, т. е. выключить (42/a).
2. Заглушить двигатель (см. глава 6.8 "Глушение двигателя (37, 38)", Стр. 336).
3. Использовать инструмент для очистки (44/1), чтобы аккуратно удалить снег из разгрузочного канала и шнекового транспортера.

Если желоба выгрузки снега не будет достаточно, обратиться в специализированную мастерскую.

8 PEMOHT

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасность травмирования во время ремонтных работ. Не-надлежащий ремонт может привести к серьезным травмам и повреждению устройства.

■ Проведение ремонтных работ разрешается только сервисным центрам производителя или авторизованным специализированным компаниям!

Требуется проверка силами специалиста:

■ после наезда на препятствие;
- при внезапном глушении двигателя;
- при повреждении шнекового транспортера или метательного колеса.

9 ТЕХОБСЛУЖИВАНИЕ И УХОД

⚠ ОСТОРОЖНО! Опасность травмирования. Движущиеся части и детали с острыми краями могут привести к травмам.

Всегда носите защитные перчатки во время технического обслуживания, ухода и очистки!
Заглушите двигатель и убедитесь, что он остановился!
■ Вынимайте колпачок свечи зажигания!

Чистите устройство после каждого использования. В частности, удаляйте остатки соли.

Запрещается очищать устройство струей воды! Попадание воды внутрь может вызвать неисправности (системы зажигания, карбюратора).

■ Следует заменять неисправный шумоглушитель.

Соблюдайте график технического обслуживания.
■ Следуйте руководство двигателя.

9.1 График технического обслуживания

Перед каждым использованием

Следует проверять уровень масла (см. руководство двигателя).
Следует проверять срезные штифты.
■ Следует проверять устройство на наличие повреждений.
■ Следует проверять, не замерз ли шнековый транспортер.

Через первые 5 часов работы

Следует заменять моторное масло (см. руководство двигателя).

Каждые 8 часов работы

■ Следует смазывать шнековый транспортер.

Каждые 3 месяца

■ Следует проверять давление воздуха в шинах.
Смазывать кольцо желоба выгрузки снега инсектицидным маслом.

раз в год

■ Следует заменять свечу зажигания (см. руководство двигателя).
■ Следует смазывать шнековый транспортер.
Следует заменять моторное масло.

9.2 Смазывание шнекового транспортера (45)

Выдавать примерно 2-3 порции универсальной смазки в смазочный ниппель (45/1) с помощью смазочного шприца.

9.3 Колесный и червячный привод (08)

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасность травмирования во время техобслуживания. Неправильное техобслуживание может привести к серьезным травмам и повреждению устройства.

Регулировать тормозной трос только при заведенном двигателе.
Заглушить двигатель, если колесный/червячный привод не отключается.
Запрещается ремонтировать его самостоятельно. Следует немедленно обратиться в авторизованное предприятие.

ПРИМЕЧАНИЕ Влага в тормозном тросе может привести к коррозии или замерзанию. Поврежденный тормозной трос необходимо заменить.

Отрегулировать тормозной трос

Если при работающем двигателе невозможно включить колесный/червячный привод, необходимо отрегулировать соответствующий тормозной трос.

1. Ослабить контргайку (08/2).
2. Поворачивать регулировочную деталь тормозного троса (08/1) в направлении стрелки (08/a), пока тормозной трос не перестанет провисать (будет слегка натянут). Во время вращения держать тросовую тягу так, чтобы она не скручивалась.
3. Затянуть (08/b) контргайку (08/2).
4. Чтобы проверить настройку, завести двигатель и включить колесный/червячный привод.
5. Если колесный/червячный привод попрежнему не получается безопасно включать и выключать, устройство необходимо доставить в специализированный сервис.

9.4 Замена срезных штифтов (30, 46)

В целях безопасности оператора и устройства срезные штифты (30/1) могут оборваться после блокировки шнекового транспортера.

ПРИМЕЧАНИЕ Оборванные срезные штифты следует заменять на оригинальные. Использование неутвержденных запчастей устройство может привести к серьезным повреждениям устройства!

1. Выключить устройство, и надеть колпачок свечи зажигания.
2. Снять (46/a) пружинный фиксатор (46/1).
3. Вынуть (46/b) поврежденные срезные штифты (46/2).
4. Проверить вал на предмет повреждений.
5. Вставить новые срезные штифты и закрепить пружинным фиксатором.

10 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

⚠ ОСТОРОЖНО! Опасность травмирования. Движущиеся части и детали с острыми краями могут привести к травмам.

Всегда носите защитные перчатки во время технического обслуживания, ухода и очистки!
Заглушите двигатель и убедитесь, что он остановился!
■ Вынимайте колпачок свечи зажигания!

ПРИМЕЧАНИЕ В случае возникновения неисправностей, которые не указаны в данной таблице или с которыми вы не можете справиться самостоятельно, обращайтесь в нашу сервисную службу.

Неисправность Способы устранения
Двигатель не работает.	Залить бензин.
	Установить рычаг газа в положение Start (Пуск).
	Включить рычаг подкачки, включить насос подкачки.
	Выполнить техобслуживание свечи зажигания.
Сниженная мощность двигателя.	Очистить разгрузочный канал или корпус.
	Удалить снег и лед со ш-некового транспортера и метательного колеса.
	Уменьшить рабочую скорость.
Колесный привод не работает при нажатом рычаге сцепления.	Отрегулировать тормозной трос.
	Обратиться в мастерскую сервисного отдела.

Неисправность Способы устранения

Колесный привод не останавливается (не отключается).	Заглушить двигатель.Запрещается выполнять ремонт самостоятельно!Обратиться в мастерскую сервисного отдела.
Шнековый транспортер не вращается при нажатии рычага сцепления.	Заменить оторванные срезные штифты.
	Отрегулировать тормозной трос.
	Обратиться в мастерскую сервисного отдела.
Шнековый транспортер не останавливается (не отключается).	Заглушить двигатель.Запрещается выполнять ремонт самостоятельно!Обратиться в мастерскую сервисного отдела.
Устройство вибрирует слишком сильно.	Проверить шнековый транспортер и метательное колесо.
Устройство переворачивается на одну сторону.	Проверить и отрегулировать давление воздуха в шинах.
	Проверить, отрегулировать или заменить лыжи.

Запасные части

Cm.: www.al-ko.com

11 ХРАНЕНИЕ

⚠️ ПРЕДУПРЕЖДЕНИЕ! Пожаро- и взрывоопасность. Пары бензина являются легко-воспламеняющимися.

Запрещается хранить устройство вблизи открытого пламени или источников тепла.

После каждого использования тщательно очи- щайте устройство и при необходимости уста- навливайте все защитные крышки. Храните у- стройство в сухом, запираемом месте, недо- ступном для детей.

Для длительного хранения устройства, например, после зимы, во избежание повреждения необходимо выполнить следующие работы:

■ Опорожните карбюратор:

Заведите двигатель.
Закройте топливный кран.
Подождите, пока двигатель не заглохнет.

■ Дайте двигателю остыть.
Дайте прибору высохнуть. Храните в недоступном для детей и посторонних лиц месте.
■ Полностью опорожните или заполните топливный бак.
■ Выньте моторный ключ.
Наденьте колпачок свечи зажигания.

12 УТИЛИЗАЦИЯ

Использованные бензин и моторное масло не относятся к бытовому мусору. Их необходимо собирать и утилизировать отдельно!

■ Перед утилизацией устройства необходимо опорожнить топливный бак и масляный бак двигателя!
Упаковка, устройство и принадлежности изготовлены из пригодных для переработки материалов и подлежат соответствующей утилизации.

13 СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

Если у вас есть вопросы относительно гарантии, ремонта или запасных частей, обратитесь в ближайший сервисный центр AL-KO. Адрес можно найти в Интернете по следующему адресу:

www.alko-garden.com/service-contacts

Более подробная информация о запасных частях доступна по ссылке:

www.alko-garden.com/spareparts

14 ИНФОРМАЦИЯ О ДЕКЛАРАЦИИ СООТВЕТСТВИЯ

Настоящим заявляем с полной ответственностью, что данный продукт в реализуемой на рынке форме соответствует требованиям гар-

монизированных Директив ЕС, стандартов безопасности ЕС и специальных стандартов, распространяющихся на данный продукт. Декларация соответствия является частью руководства по эксплуатации и прилагается к машине.

15 ГАРАНТИЯ

Мы устраняем возможные дефекты материалов или производства в течение срока давности, установленного законом в отношении рекламаций по качеству, путем ремонта или замены изделия. Срок давности определяется законодательством страны, в которой было приобретено устройство.

Наше гарантийное обязательство действитель- Гарантия аннулируется при:

но только при:

Соблюдайте данное руководство по эксплуатации

■ надлежащем обращении;

- использовании оригинальных запасных частей.

Гарантия не распространяется на:

повреждения лакокрасочного покрытия, вызванные нормальным износом;

изнашивающиеся части, обозначенные в ведомости запасных частей рамкой xxxxxx (x).

■ двигатели внутреннего сгорания (на них распространяются гарантийные положения соответствующего производителя).

Гарантийный срок начинается после покупки первым конечным пользователем. Определяющим фактором служит дата на документе, подтверждающем покупку. Обращайтесь с настоящим сертификатом и документом, подтверждающим покупку, к своему дилеру или в ближайший авторизованный сервисный центр. Настоящий сертификат не касается гарантируемых законом прав на претензии покупателя к продавцу.

Максимально допустимий тиск вказано на шинах (26/1).

Импортер в Российской Федерации

ООО «АЛ-КО КОБЕР», 107553, г. Москва, ул. Большая Черкизовская, д.24а, стр.1, пом.76, тел. [phone], [e-mail]

Ukraine

ТОВ АЛ-КО КОБЕР
