ПОСІБНИК КОРИСТУВАЧА T 101 Adv HEPA Kärcher

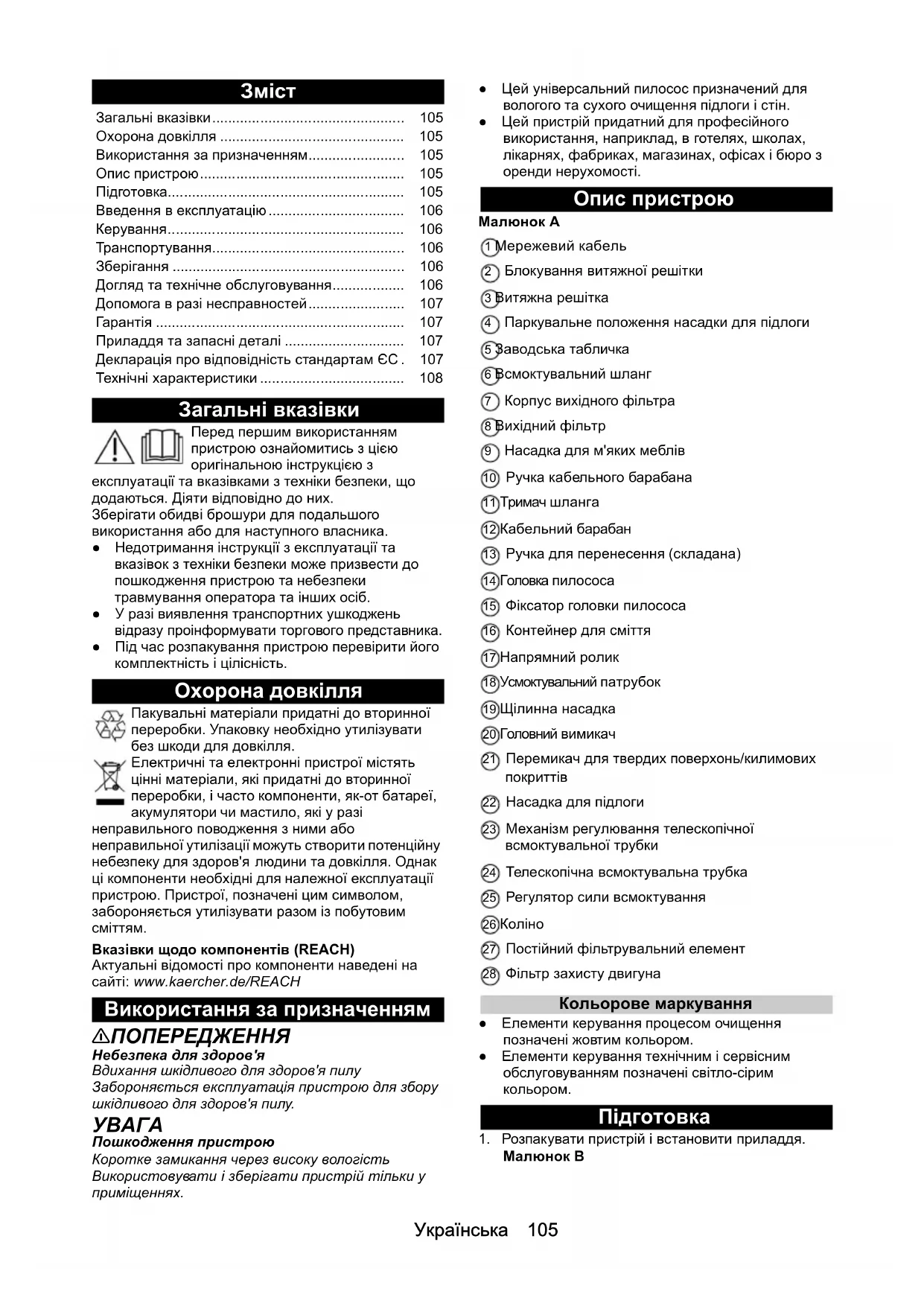

Загальні вказівки Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них. Зберігати обидві брошури для подальшого використання або для наступного власника. ● Недотримання інструкції з експлуатації та вказівок з техніки безпеки може призвести до пошкодження пристрою та небезпеки травмування оператора та інших осіб. ●У разі виявлення транспортних ушкоджень відразу проінформувати торгового представника. ●Під час розпакування пристрою перевірити його комплектність і цілісність. Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля. Електричні та електронні пристрої містять цінні матеріали, які придатні до вторинної переробки, і часто компоненти, як-от батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим

Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.de/REACH Використання за призначенням 몇 ПОПЕРЕДЖЕННЯ Небезпека для здоров'я Вдихання шкідливого для здоров'я пилу Забороняється експлуатація пристрою для збору шкідливого для здоров'я пилу.

Пошкодження пристрою Коротке замикання через високу вологість Використовувати і зберігати пристрій тільки у приміщеннях. ●Цей універсальний пилосос призначений для вологого та сухого очищення підлоги і стін. ●Цей пристрій придатний для професійного використання, наприклад, в готелях, школах, лікарнях, фабриках, магазинах, офісах і бюро з оренди нерухомості. Опис пристрою Малюнок A 1 Мережевий кабель 2 Блокування витяжної решітки 3 Витяжна решітка 4 Паркувальне положення насадки для підлоги 5 Заводська табличка 6 Всмоктувальний шланг 7 Корпус вихідного фільтра 8 Вихідний фільтр 9 Насадка для м'яких меблів 10 Ручка кабельного барабана 11 Тримач шланга 12 Кабельний барабан 13 Ручка для перенесення (складана) 14 Головка пилососа 15 Фіксатор головки пилососа 16 Контейнер для сміття 17 Напрямний ролик 18 Усмоктувальний патрубок 19 Щілинна насадка 20 Головний вимикач 21 Перемикач для твердих поверхонь/килимових

22 Насадка для підлоги 23 Механізм регулювання телескопічної всмоктувальної трубки 24 Телескопічна всмоктувальна трубка 25 Регулятор сили всмоктування 26 Коліно 27 Постійний фільтрувальний елемент 28 Фільтр захисту двигуна Кольорове маркування ●Елементи керування процесом очищення позначені жовтим кольором. ●Елементи керування технічним і сервісним обслуговуванням позначені світло-сірим

1. Розпакувати пристрій і встановити приладдя.

• Малюнок B Загальні вказівки p. 105
• Охорона довкілля p. 105
• Використання за призначенням p. 105
• Опис пристрою p. 105
• Підготовка p. 105
• Введення в експлуатацію p. 106
• Керування p. 106
• Транспортування p. 106
• Зберігання p. 106
• Догляд та технічне обслуговування p. 106
• Допомога в разі несправностей p. 107
• Гарантія p. 107
• Приладдя та запасні деталі p. 107
• Декларація про відповідність стандартам ЄС . 107 Технічні характеристики 06 Українська Введення в експлуатацію p. 1081

1. Перевірити, чи прикріплений постійний

фільтрувальний елемент до головки пилососа. Режими експлуатації 1 Експлуатація з фільтрувальним мішком 2 Експлуатація без фільтрувального мішка Встановлення фільтра HEPA (спеціальне обладнання)

1. Розблокувати і зняти витяжну решітку.

2. Вийняти корпус вихідного фільтра.

3. Вставити фільтр HEPA (спеціальне обладнання).

4. Установити і зафіксувати витяжну решітку.

Встановлення фільтрувального мішка

1. Розблокувати і зняти головку пилососа.

2. Надягти фільтрувальний пакет з нетканого

матеріалу. При цьому повністю надіти отвір фільтрувального мішка на виступ всмоктувального патрубка. Малюнок C

3. Встановити і зафіксувати головку пилососа.

1. Вставити штепсельну вилку.

2. Увімкнути пристрій за допомогою головного

Регулювання потужності всмоктування

1. Відрегулювати потужність всмоктування на

регуляторі потужності всмоктування. Режим очищення

1. Встановити перемикач насадки для підлоги на

тверду поверхню або килимове покриття.

2. Виконати очищення.

1. Вимкнути пристрій за допомогою головного

2. Витягти штепсельну вилку з розетки.

Після кожного використання

2. Очистити пристрій ззовні та всередині за

допомогою пилососа та протерти його вологою

Недотримання ваги Небезпека травмування та пошкоджень Під час транспортування враховувати вагу

1. Під час транспортування в транспортних засобах

закріпляти пристрій згідно з чинними нормами для запобігання його ковзанню та перевертанню.

Недотримання ваги Небезпека травмування та пошкоджень Під час зберігання враховувати вагу пристрою. Пристрій має зберігатися лише у приміщеннях. Догляд та технічне обслуговування

Небезпека ураження електричним струмом Травми в результаті торкання струмоведучих

Вимкнути пристрій. Витягти штепсельну вилку. Очищення постійного фільтрувального

Небезпека через мокрий постійний фільтрувальний елемент Небезпека пошкодження пристрою Ніколи не вставляти мокрий постійний фільтрувальний елемент.

1. Розблокувати і зняти головку пилососа.

2. Повернути головку пилососа на 180° та зняти її.

3. Розблокувати та зняти постійний фільтрувальний

4. Якщо потрібно, промити постійний

фільтрувальний елемент (що миється) проточною водою.

5. Установити і зафіксувати постійний

6. Встановити і зафіксувати головку пилососа.

Заміна фільтрувального мішка

1. Розблокувати і зняти головку пилососа.

2. Зняти фільтрувальний пакет з нетканого

матеріалу з всмоктувального патрубка. Малюнок D

3. Скласти затискну накладку й щільно закрити

фільтрувальний пакет з нетканого матеріалу.

4. Надягти новий фільтрувальний пакет з нетканого

матеріалу. При цьому повністю надіти отвір фільтрувального мішка на виступ всмоктувального патрубка.

5. Встановити і зафіксувати головку

Заміна вихідного фільтра Вихідний фільтр: замінювати за потреби, але не рідше одного разу на рік

1. Розблокувати і зняти витяжну решітку.

2. Вийняти корпус вихідного фільтра.

3. Вийняти вихідний фільтр з корпуса.

4. Встановити новий вихідний фільтр в корпус.

5. Вставити корпус вихідного фільтра.

6. Установити і зафіксувати витяжну решітку.

Заміна фільтра HEPA (спеціальне обладнання) Фільтр HEPA: замінювати за потреби, але не рідше одного разу на рік

1. Розблокувати і зняти витяжну решітку.

2. Витягти фільтр HEPA (спеціальне обладнання).

3. Вставити новий фільтр HEPA (спеціальне

4. Установити і зафіксувати витяжну решітку.

Заміна фільтра для захисту двигуна

1. Розблокувати і зняти головку пилососа.

2. Повернути головку пилососа на 180° та зняти її.

3. Розблокувати та зняти постійний фільтрувальний

4. Вийняти фільтр захисту двигуна.Українська 107

5. Установити новий фільтр захисту двигуна.

6. Установити і зафіксувати постійний

фільтрувальний елемент.

7. Встановити і зафіксувати головку пилососа.

Заміна мережевого кабелю

1. Відкрутити і зняти напрямну мережевого кабелю.

2. Відкрутити і зняти кришку кабельного барабана.

3. Відмотати мережевий кабель з кабельного

4. Витягти мережевий кабель і зняти.

5. Підключити новий мережевий кабель і прокласти

його, як показано на малюнку (зняття натягу). Малюнок G

6. Повернути кабельний барабан на 90° проти

годинникової стрілки, щоб мережевий

злегка натягнутий і щільно прилягав до патрубка. Малюнок H

7. Установити кришку кабельного барабана так,

щоб мережевий кабель не був передавлений. Закріпити кришку. Малюнок I

8. Намотати мережевий кабель за годинниковою

9. Установити і закріпити напрямну мережевого

Малюнок J Допомога в разі несправностей

Небезпека ураження електричним струмом Травми в результаті торкання струмоведучих

Вимкнути пристрій. Витягти штепсельну вилку. Пристрій вимикається під час роботи Спрацював тепловий захисний елемент двигуна

1. Перевірити усі частини на предмет засмічення.

2. Замінити фільтрувальний пакет з нетканого

3. Замінити фільтр захисту двигуна.

4. Замінити вихідний фільтр або фільтр HEPA

(спеціальне приладдя).

двигуна охолонути прибл. 30-40 хвилин. Знову ввімкнути пристрій. Усмоктувальна турбіна не працює

1. Перевірити штепсельну розетку та запобіжник

системи електроживлення.

2. Перевірити мережевий кабель та штепсельну

3. Знову ввімкніть пристрій.

Потужність всмоктування знижується

1. Видалити усі засмічення із насадки,

всмоктувальної трубки або всмоктувального

2. Замінити фільтрувальний пакет з нетканого

постійний фільтрувальний елемент під проточною водою і просушити.

4. Правильно встановити/зафіксувати головку

5. Замінити несправний всмоктувальний шланг.

6. Замінити фільтр захисту двигуна.

Під час всмоктування виходить пил

1. Перевірити посадку фільтрувального пакету з

нетканого матеріалу.

2. Замінити фільтрувальний пакет з нетканого

3. Правильно встановити/зафіксувати головку

4. Помити постійний фільтрувальний елемент під

проточною водою і просушити.

5. Вставити новий постійний фільтрувальний

6. Правильно встановити або замінити фільтр

захисту двигуна. Сервісна служба Якщо пошкодження не можна усунути, необхідно перевірити пристрій у сервісній службі.

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності пристрою протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті) Додаткову інформацію про гарантію (за наявності) можна знайти в області сервісного обслуговування місцевого вебсайту Kärcher у розділі «Завантаження». Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com. Декларація про відповідність стандартам ЄС Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Пилосос для сухого прибирання Тип: 1.355-xxx Тип: 1.527-xxx Відповідні директиви ЄС 2006/42/EG (+2009/127/EG) 2009/125/ЄС 2011/65/ЄС 2014/30/ЄС108 Українська Застосовувані гармонізовані стандарти EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Застосовувані національні стандарти

Застосований(-і) регламент(-и) 666/2013 Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: [phone] Факс: [phone] Winnenden, 2020/10/01 Технічні характеристики Зберігається право на внесення технічних змін. Kärcher T 10/1 (Adv/ HEPA) Kärcher T 15/1 (Adv/ HEPA) Електричне підключення Напруга мережі V 220-240 220-240 Фаза ~1 1 Частота мережі Hz 50-60 50-60 Клас захисту II II Номінальна споживана потужність W 500 500 Робочі характеристики пристрою Місткість баку l10 15 Кількість повітря (макс.) l/s 38 38 Розрыдження (макс.) kPa (mbar) 18,5 (185) 18,5 (185) Розміри та вага Довжина x ширина x висота mm 430 x 255 x 370 430 x 255 x 420 Типова робоча вага kg 6,6 6,9 Діаметр всмоктувального шланга mm 35 35 Умови навколишнього середовища Температура навколишнього середовища (макс.) °C +40 +40 Розраховані значення згідно з EN 60335-2-69 Рівень звукового тиску L

dB(A) 2 2 Рівень звукової потужності L

dB(A) 64 64 Значення вібрації на руці/кисті m/s

0,2 0,2 Мережний кабель Тип мережевого кабелю mm
