ПОСІБНИК КОРИСТУВАЧА SP 9.500 Dirt Kärcher

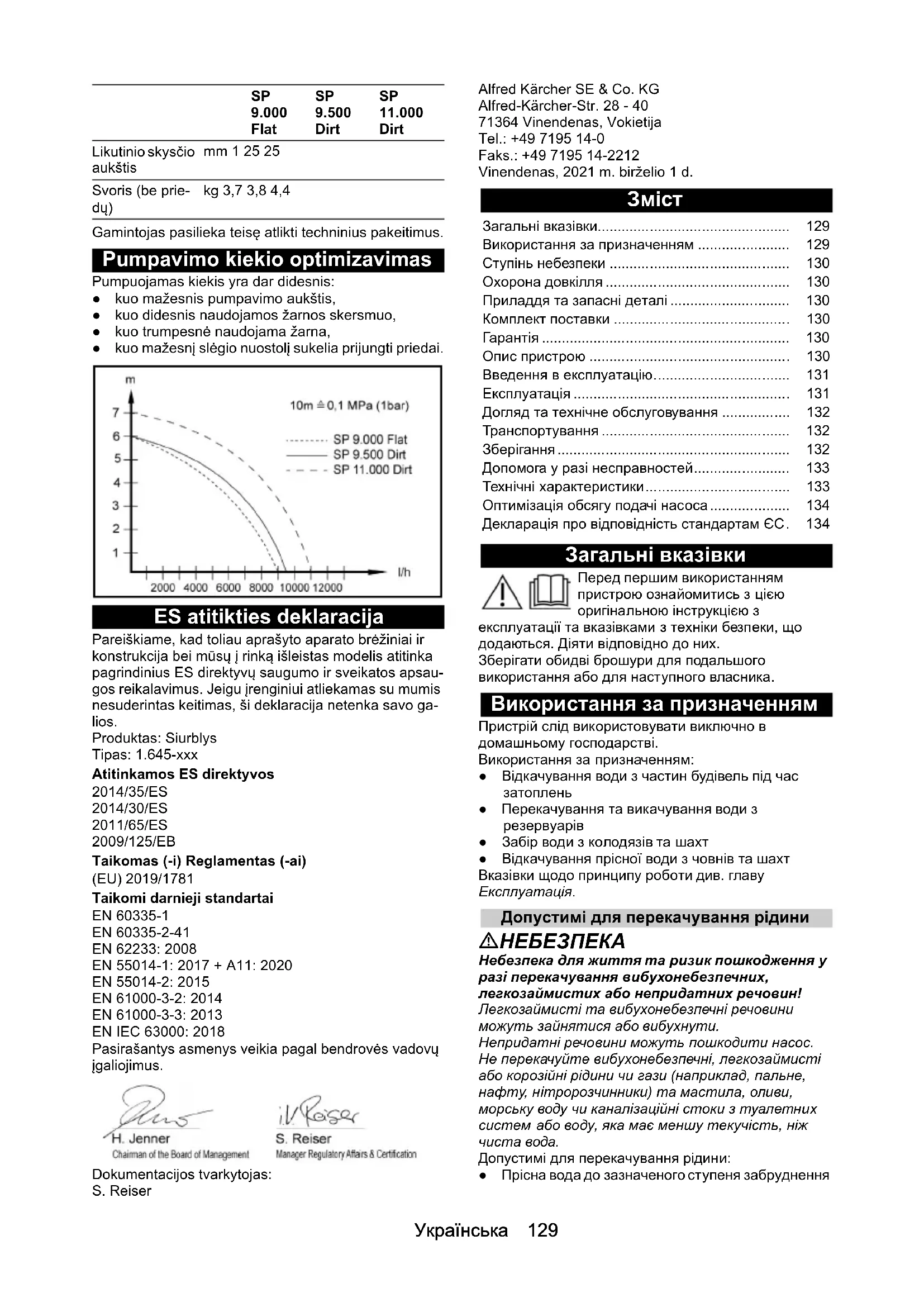

Загальні вказівки Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них. Зберігати обидві брошури для подальшого використання або для наступного власника. Використання за призначенням Пристрій слід використовувати виключно в домашньому господарстві. Використання за призначенням: ●Відкачування води з частин будівель під час

● Перекачування та викачування води з резервуарів ●Забір води з колодязів та шахт ●Відкачування прісної води з човнів та шахт Вказівки щодо принципу роботи див. главу Експлуатація. Допустимі для перекачування рідини

Небезпека для життя та ризик пошкодження у разі перекачування вибухонебезпечних, легкозаймистих або непридатних речовин! Легкозаймисті та вибухонебезпечні речовини можуть зайнятися або вибухнути. Непридатні речовини можуть пошкодити насос. Не перекачуйте вибухонебезпечні, легкозаймисті або корозійні рідини чи гази (наприклад, пальне, нафту, нітророзчинники) та мастила, оливи, морську воду чи каналізаційні стоки з туалетних

або воду, яка має меншу текучість, ніж чиста вода. Допустимі для перекачування рідини: ● Прісна вода до зазначеного ступеня забруднення Likutinio skysčio aukštis mm 1 25 25 Svoris (be prie- dų) kg 3,7 3,8 4,4

• Dirt Загальні вказівки p. 129
• Використання за призначенням p. 129
• Ступінь небезпеки p. 130
• Охорона довкілля p. 130
• Приладдя та запасні деталі p. 130
• Комплект поставки p. 130
• Гарантія p. 130
• Опис пристрою p. 130
• Введення в експлуатацію p. 131
• Експлуатація p. 131
• Догляд та технічне обслуговування p. 132
• Транспортування p. 132
• Зберігання p. 132
• Допомога у разі несправностей p. 133
• Технічні характеристики p. 133
• Оптимізація обсягу подачі насоса Декларація про відповідність стандартам ЄС.134130 Українська SP 9.500 Dirt і SP 11.000 Dirt (насос для брудної води): Вода зі ступенем забруднення до розміру часток 20 мм SP 9.000 Flat (насос для чистої води): Вода зі ступенем забруднення до розміру часток 5 мм ●Вода в басейнах за умови відповідного дозування добавок ●Розчин мийного засобу, наприклад вода, яка витекла з пральної машини. Потім промити насос чистою водою та очистити його, див. главу Миття й очищення. ● Температура рідин, що перекачуються, повинна бути від 5 °C до 35 °C Використання не за призначенням p. 134

Небезпека пошкодження під час морозу! Експлуатація під час морозу може пошкодити

Не повністю спорожнений пристрій може бути пошкоджений під час морозу. Не експлуатуйте пристрій під час морозу. Забезпечити захист пристрою від морозу.

Небезпека пошкодження під час безперервної експлуатації! Пристрій не придатний для безперервної тривалої

Не експлуатуйте пристрій безперервно протягом тривалого періоду часу (наприклад, для тривалого перекачування в ставках) або як стаціонарну установку (наприклад, як піднімальну установку, фонтанний насос).

Виробник не несе відповідальності за збитки, завдані невідповідним або неправильним застосуванням пристрою. Ступінь небезпеки

● Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи

몇 ПОПЕРЕДЖЕННЯ ● Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм

● Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

● Вказівка щодо можливої потенційно небезпечної ситуації, що може спричинити матеріальні

Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля. Електричні та електронні пристрої містять цінні матеріали, які придатні до вторинної переробки, і часто компоненти, як-от батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим

Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.de/REACH Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com. Комплект поставки Комплектація пристрою зазначена на упаковці. Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій.

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності пристрою протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті) Опис пристрою Рисунки див. на сторінках з рисунками Малюнок A 1 Ручка для перенесення 2 Мережевий кабель зі штепсельною вилкою 3 Фіксатор (поплавковий вимикач) 4 *З’єднувальна деталь насоса G1 (патрубок для підключення шланга ¾″ і 1″ та нарізь G1) 5 *Зворотній клапан 6 Нарізний патрубок G1 7 З’єднувальна деталь насоса G1½ (патрубок для підключення шланга 1″, 1¼″ і 1½″ та нарізь G1½) 8 З’єднувальна деталь (нарізь G1½) 9 Поплавковий вимикач 10 Quick-Connect 11 Автоматичний пристрій для видалення повітря 12 Ніжки (SP 9.000 Flat)

• Не входить до комплекту поставки.Українська 131 Введення в експлуатацію

Небезпека ураження електричним струмом та небезпека травмування! Пристрій має електричні та механічні компоненти. Завжди від’єднуйте пристрій від джерела живлення перед збиранням, розбиранням або очищенням.

Що менша довжина шланга і більший його діаметр, то вища продуктивність перекачування. Щоб уникнути засмічення насоса, використовувати фільтр попереднього очищення для шлангів діаметром менше 1¼″. Підключення насоса оснащено системою роз'ємів (Quick-Connect). З’єднувальний патрубок зі з’єднувальною деталлю насоса G1½ та нарізне з’єднання G1 входять до складу пристрою в розібраному вигляді.

До з’єднувальної деталі насоса G1½ можна підключати шланги діаметром 1″, 1¼″ та 1½″. Для перекачування рідини з частками потрібного розміру слід обрати шланг правильного діаметра та скоротити з'єднувальну деталь насоса G1½ на пазах. У разі перекачування рідини з дрібними частками також рекомендується використання шланга великого діаметра для забезпечення більшої продуктивності. Приєднання шланга до насоса, у разі використання шланга 1″, 1¼″ або 1½″: 1 Нагвинтити з’єднувальну деталь насоса G1½ на з’єднувальний патрубок. Малюнок B 2 Надягти хомут для шланга на шланг. 3 Надягти шланг на з’єднувальну деталь насоса G1½ і закріпити хомутом для шланга. 4 Вставити з’єднувальну деталь у Quick-Connect. Малюнок C Приєднання шланга до насоса, у разі використання шланга ¾″ або 1″: 1 Нагвинтити нарізний патрубок G1 на з’єднувальний патрубок. Малюнок B 2 Установити спеціальне приладдя з’єднувальну деталь насоса G1 (6.997-359.0 з ’єднувальна деталь насоса G1 (33,3 мм) зі зворотним клапаном, не входить до комплекту поставки) на нарізний патрубок G1: a Покласти зворотний клапан на нарізний патрубок G1 таким чином, щоб було видно напис «UP». b Нагвинтити з’єднувальну деталь насоса G1 на нарізний патрубок G1. 3 Надягти хомут для шланга на шланг. 4 Надягти шланг на з’єднувальну деталь насоса G1 і закріпити хомутом для шланга. 5 Вставити з’єднувальну деталь у Quick-Connect. Малюнок C Установлення/занурення насоса: 1 Розкласти або скласти ніжки (SP 9.000 Flat). Малюнок D 2 Надійно встановити насос на тверду поверхню у рідину для перекачування або опустити за допомогою прикріпленого до ручки троса.

Зона всмоктування не повинна бути заблокована брудом. Якщо поверхня мулиста, встановити насос на цеглину або аналогічну тверду поверхню. Стежити за тим, щоб насос стояв горизонтально. Не переносити насос за кабель

Небезпека для життя через ураження електричним струмом! Небезпека для життя через ураження електричним струмом у разі торкання струмопровідних частин. Під час роботи не торкайтеся троса, прикріпленого до ручки для перенесення, або будь- яких предметів, які контактують із рідиною, що перекачується (наприклад, труб, що контактують з рідиною для перекачування, поручнів), і не торкайтеся рідини, що перекачується. Автоматичний пристрій для видалення

1. У разі низького рівня рідини автоматичний

пристрій для видалення повітря видаляє всмоктане повітря або повітря, що знаходиться в насосі. Крім повітря, також може витікати рідина. Якщо через низький рівень рідини насос не може всмоктувати, вийняти і вставити штепсельну вилку кілька разів, щоб підтримати процес всмоктування. Малюнок E Автоматичний режим роботи

1. Якщо потрібно, розкласти ніжки, див. главу

Введення в експлуатацію (SP 9.000 Flat).

Розкладання ніжок не обов'язкове, але підвищує продуктивність насоса.

2. Вставити мережевий штекер у розетку.

В автоматичному режимі роботи поплавковий вимикач контролює роботу насоса автоматично. Коли поплавковий вимикач за рахунок рівня рідини, що підвищується, досягає рівня увімкнення, насос запускається. Коли поплавковий вимикач за рахунок рівня рідини, що знижується, досягає рівня вимкнення, насос вимикається. Для цього необхідно забезпечити вільне переміщення поплавкового вимикача. Малюнок F

• Рівні перемикання залежать від положення поплавкового вимикача. Min/Max SP 9.000 Flat SP 9.500 Dirt SP 11.000 Dirt

15 / 24 18 / 30 18 / 30132 Українська Ручний режим роботи

У ручному режимі роботи насос постійно залишається увімкненим. Щоб у ручному режимі насос працював самостійно, рівень рідини повинен бути мінімум 60 мм (SP 9.500 Dirt та SP 11.000 Dirt) або 7 мм (SP 9.000 Flat).

Насос може відкачувати залишок рідини до рівня 25 мм (SP 9.500 Dirt та SP 11.000 Dirt) або 1 мм (SP 9.000 Flat). Рівні залишкової рідини зазначені лише для ручного

Для цього необхідно забезпечити вільне переміщення поплавкового

1. Скласти ніжки, див. главу Введення в

експлуатацію (SP 9.000 Flat).

У ручному режимі за складених ніжок можливе відкачування залишку рідини до 1 мм висотою.

2. Поплавковий вимикач в фіксаторі повинен бути

закріплений спрямованим вгору. Малюнок G

Небезпека пошкодження у разі сухого ходу! Сухий хід призводить до підвищеного зносу насоса. Не залишайте насос у ручному режимі роботи без

У разі сухого ходу негайно від’єднайте пристрій від

3. Вставити мережевий штекер у розетку.

1. Витягнути штепсельну вилку з розетки.

Пристрій зупиниться.

Небезпека пошкодження! Небезпека пошкодження через засохлий бруд або

Промивайте та очищайте пристрій одразу після кожного використання.

2. Якщо перекачується брудна вода чи вода з

добавками, промийте та очистіть пристрій одразу після закінчення експлуатації, див. главу Миття й очищення.

3. Спорожнити пристрій та його приладдя та дайте

їм висохнути. Догляд та технічне обслуговування

Небезпека ураження електричним струмом та небезпека травмування! Пристрій має електричні та механічні компоненти. Дітям забороняється проводити очищення та технічне обслуговування, передбачене для користувача. Миття й очищення

Небезпека пошкодження! Небезпека пошкодження через засохлий бруд або

Промивайте та очищайте пристрій одразу після кожного використання. 1 Якщо перекачується брудна вода чи вода з добавками, пристрій необхідно після цього промити: перекачувати пристроєм чисту прісну воду без добавок доти, доки з пристрою не буде вимито бруд чи добавки.

Небезпека ураження електричним струмом та небезпека травмування! Пристрій має електричні та механічні компоненти. Завжди від’єднуйте пристрій від джерела живлення перед збиранням, розбиранням або очищенням. 2 Витягнути штепсельну вилку з розетки. 3 Натиснути кнопку Quick-Connect та зняти з’єднувальний патрубок. Малюнок C 4 У разі необхідності видалити зі шланга та на Quick-Connect залишки. 5 Очистити пристрій зовні м’якою чистою ганчіркою та чистою прісною водою. 6 Спорожнити пристрій та його приладдя та дайте їм висохнути. Технічне обслуговування Пристрій не потребує технічного обслуговування. Транспортування Перенесення вручну

Небезпека травмування внаслідок спотикання! Небезпека травмування внаслідок спотикання о незакріплені кабелі та шланги. Під час переміщення пристрою звертайте увагу на кабелі та шланги.

1. Підняти пристрій за ручку і перенести.

Перевезення транспортними засобами 몇 ПОПЕРЕДЖЕННЯ Небезпека травмування, небезпека пошкодження! Під час транспортування враховувати вагу

Зберігайте або закріплюйте пристрій відповідно до чинних директив, щоб він не ковзав та не падав під час транспортування.

2. Під час транспортування в транспортних засобах

закріпляти пристрій згідно з чинними нормами для запобігання його ковзанню та перевертанню.

Небезпека пошкодження під час морозу! Не повністю спорожнений пристрій може бути пошкоджений під час морозу. Повністю спорожнити пристрій та приладдя, перш ніж поміщати їх на зберігання. Забезпечити захист пристрою від морозу. Зберігайте пристрій у захищеному від морозу місці, а не просто неба.

Недотримання ваги Небезпека травмування та пошкоджень Під час зберігання враховувати вагу пристрою.

1. Повністю спорожнити насос та приладдя.

2. Дати насосу та приладдю висохнути.

3. Зберігати насос у захищеному від морозу

приміщенні.Українська 133 Допомога у разі несправностей Часто пошкодження є простими, тому за допомогою наведеного нижче огляду їх можна усунути самостійно. У разі сумніву або наявності пошкоджень, не згаданих у огляді, звертатися до авторизованої сервісної служби. Технічні характеристики Помилка Причина Усунення Насос працює, але не

У насосі є повітря.1.Перевірити правильність введення в експлуатацію (див. главу Введення в експлуатацію і Експлуатація). Частинки бруду блокують зону всмоктування.

1. Витягнути штепсельну вилку з розетки.

2. Очистити зону всмоктування.

Рівень рідини занадто низький (ручний режим роботи), див. главу Технічні характеристики.

1. Занурити насос глибше

в перекачувану рідину, див. главу Ручний режим

Насос не запускається або зупиняється в ході

Перервано подачу електроенергії.1.Перевірити запобіжники й електричні

Захисне термореле відключило насос через перегрів.

1. Витягнути штепсельну вилку з розетки.

2. Дати насосу охолонути.

3. Очистити зону всмоктування.

4. Не допускати сухого ходу насоса.

бруду забилися в зоні всмоктування.

1. Витягнути штепсельну вилку з розетки.

2. Очистити зону всмоктування.

Поплавковий вимикач вимикає насос.1. Автоматичний режим роботи: перевірити положення та свободу руху поплавкового вимикача та виправити, якщо потрібно, див. главу Автоматичний режим роботи.

2. Ручний режим роботи: правильно

встановити поплавковий вимикач, див. главу Ручний режим роботи. Потужність насоса знижується або занадто низька Зона всмоктування засмічена.1.Витягнути штепсельну вилку з розетки й очистити зону всмоктування. Потужність насоса залежить від висоти подачі та підключених периферичних пристроїв.

1. Слідкувати за макс. висотою подачі, див.

главу Технічні характеристики. Якщо потрібно, вибрати більший діаметр шланга або коротшу довжину шланга. Переріз на напірній стороні звужений, наприклад, через не повністю відкритий вентиль/кульовий кран.

1. Повністю відкрити вентиль/кульовий

Шланг на напірній стороні перегнутий.1. Усунути перегини шланга. З'єднання Quick- Connect не відкривається Система Quick-Connect заблокована через забруднення.

1. Зняти й очистити затискач.

Dirt Робочі характеристики пристрою Напруга мережі V 230-240 230-240 230-240 Частота мережі Hz 50 50 50

W 280 280 400 Об'єм подачі,

l/h 9.000 9.500 11.000 Вміст твердих речовин у воді kg/m

>2,5 >2,5 >2,5 Тиск (макс.) MPa (bar) 0,06 (0,6) 0,06 (0,6) 0,07 (0,7) Висота подачі

°C 5...35 5...35 5...35 Розмір часток

mm 5 20 20 Мінімальний рівень рідини (ручний режим) mm 7 60 60

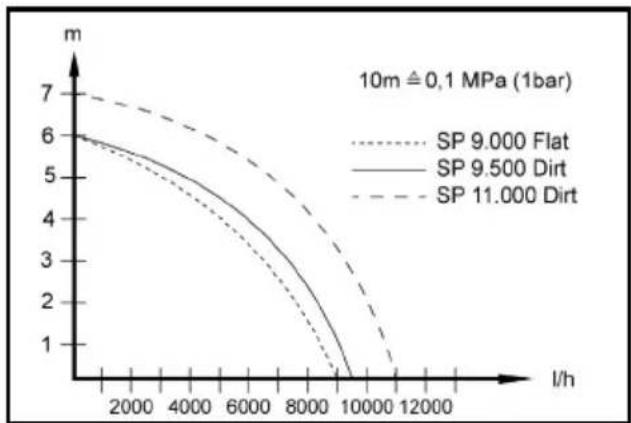

Dirt134 日本語 Зберігається право на внесення технічних змін. Оптимізація обсягу подачі насоса Обсяг подачі тим більший: ●чим менша висота подачі. ●чим більший діаметр використовуваного шланга. ●чим коротше використовуваний шланг. ●чим менше падіння тиску, обумовлене приєднанням додаткового обладнання. Декларація про відповідність стандартам ЄС Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: НасосТип: 1.645-xxx Відповідні директиви ЄС 2014/35/ЄС2014/30/ЄС2011/65/ЄС2009/125/ЄС Застосований(-і) регламент(-и) (ЄС) 2019/1781 Застосовувані гармонізовані стандарти EN 60335-1EN 60335-2-41EN 62233: 2008EN 55014-1: 2017 + A11: 2020EN 55014-2: 2015EN 61000-3-2: 2014EN 61000-3-3: 2013EN IEC 63000: 2018 Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser)Alfred Kärcher SE & Co. KGAlfred-Kärcher-Str. 28 - 4071364 Winnenden (Germany)Тел.: [phone]Факс: [phone]м. Вінненден, 01.06.2021
