| Тип продукту | Акумуляторний дриль-шуруповерт |
| Бренд | Fein |
| Модель | ABSU 12 Select |
| Номінальна напруга | 12 В |
| Тип акумулятора | Літій-іонний |
| Кількість швидкостей | 4 механічні швидкості |
| Регульований крутний момент | Так, з регулювальним кільцем |
| Патрон | Безключовий, діаметр затиску до 10 мм |
| Здатність свердління сталі | До 10 мм |
| Здатність свердління деревини | До 20 мм |
| Здатність свердління каменю | До 8 мм |
| Вага згідно EPTA | 1,2 кг |
| Рівень звукового тиску | 70 дБ(А) |
| Рівень звукової потужності | 80 дБ(А) |
| Вібрація (свердління металу) | 2,5 м/с² |
| Захист | Автоматичне вимкнення при перевантаженні, захист від випадкового запуску |
| Регулярне обслуговування | Очищайте вентиляційні отвори сухим стисненим повітрям без масла |
| Запасні частини | Доступні на www.fein.com |
| Гарантія | Згідно з законодавством та заявою виробника |
| Країна виробництва | Німеччина |
Часті запитання - ABSU 12 Select Fein
Питання користувачів про ABSU 12 Select Fein
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого дриль у форматі PDF безкоштовно! Знайдіть свій посібник ABSU 12 Select - Fein і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. ABSU 12 Select бренду Fein.

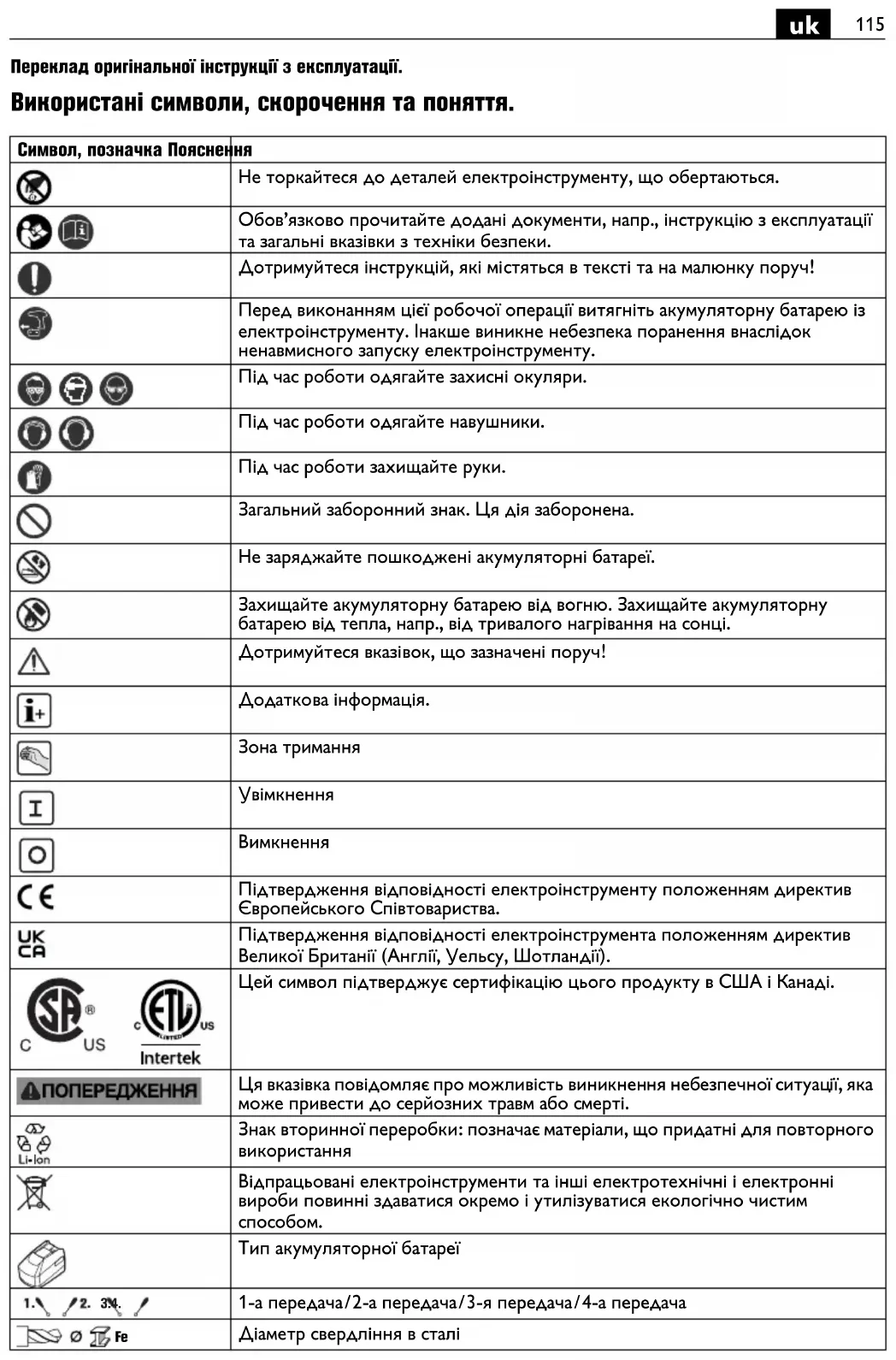

ПОСІБНИК КОРИСТУВАЧА ABSU 12 Select Fein
Переклад оригінальної інструкції з експлуатації.
Використані символи, скорочення та поняття.
| Символ, позначка Пояснення | |
 | Не торкайтеся до деталей електроінструменту, що обертаються. |
 | Обов’язково прочитайте додані документи, напр., інструкцію з експлуатації та загальні вказівки з техніки безпеки. |
 | Дотримуйтеся інструкцій, які містяться в тексті та на малюнку поруч! |
 | Перед виконанням цієї робочої операції витягніть акумуляторну батарею із електроінструменту. Інакше виникне небезпека поранення внаслідок ненавмисного запуску електроінструменту. |
 | Під час роботи одягайте захисні окуляри. |
 | Під час роботи одягайте навушники. |
 | Під час роботи захищайте руки. |
| [CXCS] | Загальний заборонний знак. Ця дія заборонена. |
 | Не заряджайте пошкоджені акумуляторні батареї. |
 | Захищайте акумуляторну батарею від вогню. Захищайте акумуляторну батарею від тепла, напр., від тривалого нагрівання на сонці. |
 | Дотримуйтеся вказівок, що зазначені поруч! |
 | Додаткова інформація. |
 | Зона тримання |
 | Увімкнення |
 | Вимкнення |
| [5YDS] | Підтвердження відповідності електроінструменту положенням директив Європейського Співтовариства. |
 | Підтвердження відповідності електроінструмента положенням директив Великої Британії (Англії, Уельсу, Шотландії). |
  | Цей символ підтвержджує сертифікацію цього продукту в США і Канаді. |
 | Ця вказівка повідомляє про можливість виникнення небезпечної ситуації, яка може привести до серйозних травм або смерті. |
 | Знак вторинної переробки: позначає матеріали, що придатні для повторного використання |
 | Відпрацьовані електроінструменти та інші електротехнічні і електронні вироби повинні здаватися окремо і утилізуватися екологічно чистим способом. |
 | Тип акумуляторної батареї |
 | 1-а передача/2-а передача/3-я передача/4-а передача |
 | Діаметр свердління в сталі |
| Символ, позначка | Пояснення |
 | Діаметр свердління в дереві |
 | Діаметр свердління в камені |
 | Діапазон затиску свердлильного патрона |
 | Діаметр шурупа |
 | Вага відповідно до EPTA-Procedure 01 |
 | Мала кількість обертів |
 | |
 | Велика кількість обертів |
 | Зменшення обертального моменту |
 | |
 | Збільшення обертального моменту |
 | ри або літери |
| Позначка Міжнародна одиниця Національна одиниця Пояснення | |||
| U | V--- | В--- | Електрична напруга постійного струму |
| f | Hz | Гц | Частота |
| n_0 | /min, min ^-1 , rpm, r/min | /хвил. | Швидкість обертів на холостому ході (при повністю зарядженій акумуляторній батареї ) |
| n_S | /min, min ^-1 | /хвил. | Кількість ударів |
| M... | Nm Нм Обертальний момент (закручування в тверді/м’які матеріали) | ||
| ∅ | mm | мм | Діаметр круглої частини |
| L_pA | dB | дБ | Рівень звукового тиску |
| L_wA | dB | дБ | Рівень звукової потужності |
| L_pCpeak | dB | дБ | Піковий рівень звукового тиску |
| K... | Похибка | ||
| a | m/s ^2 | m/c ^2 | Вібрація у відповідності до EN 62841 (сума векторів трьох напрямків) |
| a_h,D | m/s ^2 | m/c ^2 | Середнє значення зваженого прискорення при свердлінні в металі |
| a_h | m/s ^2 | m/c ^2 | Середньоарифметичне значення сумарної вібрації |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, с, кг, А, мм, В, Вт, Гц, Н, °C, дБ, хвил., m/c ^2 | Основні та похідні одиниці Міжнародної системи одиниць SI. | |
Для Вашої безпеки.
ПОПЕРЕДЖЕННЯ
Прочитайте всі правила з техніки безпеки і вказівки.
Невиконання правил з техніки безпеки і вказівок може призводити до удару електричним струмом, пожежі та/або важких травм.
Зберігайте всі правила з техніки безпеки і вказівки на майбутнє.
Не застосовуйте цей електроінструмент, не прочитавши уважно та не зрозумівши дану інструкцію з експлуатації та додані «Загальні вказівки з техніки безпеки» (номер документа 3 41 30 465 06 0). Зберігайте названі документи для подальшого використання та додавайте їх до
електроінструменту при його передачі в користування або при продажу.
Зважайте також на чинні національні приписи з охорони праці.
Призначення електроінструменту:
Ручний дриль-шуруповерт для закручування та відкручування гвинтів/шурупів і гайок, свердлення і закручування гвинтів в металі, деревині, пластмасі і кераміці, а також для нарізання різьби в закритих приміщеннях без подачі води з допущеними фірмою FEIN робочими інструментами та приладдям.
Вказівки з техніки безпеки для електродрилів. Вказівки з техніки безпеки для всіх видів робіт.
При роботах, коли робочий інструмент або гвинт може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки.
Зачеплення проводки, що знаходиться під напругою, може заряджати також і металеві частини електроінструмента та призводити до ураження електричним струмом.
Вказівки з техніки безпеки для використання довгих свердел.
Під час роботи ніколи не перевищуйте кількість обертів, максимально дозволену для цього свердла. У разі перевищення кількості обертів свердло, яке вільно обертається без контакту із заготовкою, легко може зігнутися і спричинити травми.
На початку свердлення завжди використовуйте малу кількість обертів і торкайтеся свердлом заготовки. У разі перевищення кількості обертів свердло, яке вільно обертається без контакту із заготовкою, легко може зігнутися і спричинити травми.
Здійснюйте на свердло лише помірний тиск і лише у поздовжньому напрямку. Свердло легко може зігнутися і через це зламатися або призвести до втрати контролю і до травм.
Специфічні вказівки з техніки безпеки.
Звертайте увагу на приховану електропроводку, газопроводи та водопроводи. Перед початком роботи перевірте зону роботи, напр., за допомогою металошукача.
Вдягайте особисте захисне спорядження. В залежності від виду робіт використовуйте захисну маску, захист для очей або захисні окуляри. За необхідністю вдягайте респіратор, навушники, захисні рукавиці або спеціальний фартух, щоб захистити себе від невеличких частинок, що утворюються під час шліфування, та частинок матеріалу.
Очі повинні бути захищені від відлетілих чужорідних тіл, що утворюються при різних видах робіт. Респіратор або маска повинні відфільтровувати пил, що утворюється під час роботи. При тривалій роботі при гучному шумі можна втратити слух.
Фінсуйте оброблювану деталь. Закріплена в затискному пристрої деталь утримується надійніше, ніж у Вашій руці.
Добре тримайте електроінструмент. Можливі короткі, але сильні реакційні моменти.
Не обробляйте материали, що містять магній. Існує небезпека пожежі.
Не обробляйте CFK (пластмаси посилені вуглецевим волокном) і не обробляйте матеріали, що містять азбест. Ці матеріали вважаються канцерогенними.
Забороняється закріплювати на електроінструменті таблички та позначки за допомогою гвинтів або заклепок. Пошкоджена ізоляція не захищає від ураження електричним струмом. Таблички треба приклеювати.
Не використовуйте приладдя, яке не було сконструйоване виробником електроінструменту саме для даного електроінструменту або на застосування якого немає дозволу виробника. Сама лише можливість закріплення приладдя на Вашому електроінструменті не є гарантією його безпечної експлуатації.
Регулярно очищайте вентиляційні щілини електроінструменту неметалевими інструментами.
Вентилятор двигуна затягує пил в корпус. Сильне накопичення металевого пилу може призвести до електричної небезпеки.
Ніколи не дивіться на світло лампи електроінструменту з невеликої відстані. Ніколи не направляйте світло лампи в очі інших осіб, що знаходяться коло Вас. Випромінювання від лампи може пошкодити очі.
Не направляйте електроінструмент на себе, інших осію або тварин. Це несе в собі небезпеку поранення гострими або гарячими робочими інструментами.
Використання та поводження з акумуляторними батареями (акумуляторними блоками).
Для уникнення небезпек, таких, напр., як опіків, пожеж, вибухів, пошкоджень шкіряного покриву та інших травм, що можуть виникнути при використанні акумуляторних батарей, дотримуйтеся наступних вказівок:
Не розбирайте, не відкривайте і не розколюйте акумуляторні батареї. Не піддавайте акумуляторні батареї впливу механічних ударів. При
пошкодженні або неправильній експлуатації акумуляторних батарей може виходити шкідливий пар або рідина. Пар може подразнювати дихальні шляхи. Витекла рідина з акумуляторної батареї може викликати подразнення шкіри або хімічні опіки.
Якщо рідина, що витекла із пошкодженої акумуляторної батареї, потрапила на оточуючі предмети, огляньте ці предмети, за необхідністю очистіть їх або замініть.
Не піддавайте акумуляторну батарею впливу високих температур або вогню. Не зберігайте акумуляторну батарею під впливом прямих сонячних променів.
Виймайте акумуляторну батарею із оригінальної упаковки лише перед її безпосереднім використанням.
Перед будь-якими маніпуляціями з електроінструментом виймайте акумуляторну батарею з електроінструменту. При самовільному увімкненні електроінструменту існує небезпека поранення.
Виймайте акумуляторну батарею лише тоді, коли електроінструмент вимкнений.
Зберігайте акумуляторні батареї в недосяжному для дітей місці.
Тримайте акумуляторну батарею в чистоті і захищайте її від вологи та води. Очищайте забруднені контакти акумуляторної батареї та електроінструменту сухою, чистою ганчіркою.
Використовуйте лише справні оригінальні акумуляторні батареї фірми FEIN, які передбачені для Вашого електроінструменту. При використанні та заряджанні невідповідних, пошкоджених, відремонтованих або відновлених акумуляторних батарей, підробок та акумуляторних батарей інших виробників існує небезпека пожежі та/або вибуху акумуляторної батареї.
Дотримуйтеся вказівок з техніки безпеки, які описані в інструкції з експлуатації зарядного пристрою акумуляторної батареї.
Вібрація руки
Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в EN 62841; нею можна користуватися для порівняння приладів. Цією цифрою можна користуватися також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, на які розрахований електроінструмент. Однак при застосуванні електроінструменту для інших робіт, роботі з іншими робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. Це може значно збільшити вібраційне навантаження протягом всього часу роботи. Для точної оцінки вібраційного навантаження треба ураховувати також і інтервали, коли прилад вимкнутий або коли він хоч і увімкнутий, але не використовується. Це може значно зменшити вібраційне навантаження протягом всього часу роботи. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з інструментом, як напр.: технічне обслуговування електроінструменту і робочих інструментів, тримання рук у теплі, організація робочих процесів.
Поводження з небезпечним пилом
Під час робіт із зніманням матеріалу з використанням даного інструменту утворюється пил, що може бути небезпечним. Контакт з деякими видами пилу або вдихання деяких видів пилу, як напр., пилу від азбесту та матеріалів, що містять азбест, лакофарбових покриттів, що містять свинець, металу, деяких видів деревини, мінералів, кам'яних матеріалів із вмістом силікатів, розчинників фарб, засобів захисту деревини, засобів захисту суден від обростання, може викликати у людей алергічні реакції та/або стати причиною захворювань дихальних шляхів, раку, а також негативно позначитися на репродуктивності. Ступінь ризику при вдиханні пилу залежить від експозиційної
дози. Використовуйте пиловідсмоктувальний пристрій, що відповідає даному виду пилу, особисте захисне спорядження та добре провітрюйте робоче місце. Доручайте обробку матеріалу, що містить азбест, лише фахівцям.
Деревний пил та пил легких металів, гарячі суміші абразивного пилу і хімічних речовин можуть за несприятливих умов самозайматися або стати причиною вибуху. Уникайте розлітання іскор в напрямку ємності для пилу, перегрівання електроприладу і матеріалу, що шліфується, своєчасно спорожнюйте ємність для пилу, дотримуйтеся вказівок виробника матеріалу та чинних у Вашій країні приписів щодо обробки матеріалу.
Вказівки з експлуатації.
Приводьте в дію перемикач напрямку обертання і перемикач швидкості лише при зупиненому двигуні. Перемикайте перемикач швидкості завжди до упору. Інакше можливе пошкодження електроінструменту. Про термічне перевантаження електроінструменту свідчить мигання СІД на рукоятці. При перевантаженні електроінструмент автоматично вимикається. Установіть перемикач напрямку обертання в середнє положення, щоб запобігти ненавмисному вмиканню, напр., під час транспортування.
Регулювання обертального моменту
Заводські настройки розраховані на шурупи невеликого та середнього розміру.
Поводження із акумуляторною батаресю.
Зберігайте, використовуйте і заряджайте акумуляторну батарею лише зарядними пристроями FEIN в діапазоні робочої температури акумуляторної батареї 5 °C – 45 °C (41 °F – 113 °F). На початку заряджання температура акумуляторної батареї повинна знаходитися в робочому діапазоні.
| Світлодіодний індикатор | Значення Дія | |
| 1 – 4 зелені світлодіоди | ступінь зарядженості у відсотках | Експлуатація |
| світіння червоного світлодіода | Акумуляторна батарея майже розрядилася | Зарядіть акумуляторну батарею |
| мигання червоного світлодіода | Акумуляторна батарея не готова до роботи | Зачекайте, поки акумуляторна батарея не досягне діапазону робочої температури, і потім зарядіть її |
Дійсний ступінь зарядженості акумуляторної батареї у відсотках відображається лише при зупиненому двигунові електроінструменту.
Якщо акумуляторна батарея починає сідати, електроніка електроінструменту автоматично зупиняє двигун.
Ремонт та сервісні послуги.
В екстремальних умовах застосування для обробки металів усередині електроінструменту може осідати електропровідний пил. Часто продувайте внутрішні частини інструменту через вентиляційні щілини сухим та нежирним стисненим повітрям.
Вироби, які контактували з азбестом, не можна віддавати в ремонт. Утилізуйте забруднені азбестом вироби відповідно до чинних національних приписів стосовно утилізації відходів, що містять азбест.
Актуальний перелік запчастин до цього електроінструменту Ви знайдете в Інтернеті за адресою: www.fein.com.
За необхідністю Ви можете самостійно замінити наступні деталі:
робочі інструменти, акумуляторну батарею, кріплення для ременя, магазин для бітів, свердлильний патрон (ASCM12 (**))
Гарантія.
Гарантія на виріб надається відповідно до законодавчих правил країни збуту. Крім цього, фірма FEIN надає заводську гарантію відповідно до гарантійного талона виробника.
Можливо, що в обсяг поставки Вашого електроінструменту входить не все описане або зображене в даній інструкції з експлуатації приладдя.
Заява про відповідність.
Декларація СЕ діє лише для країн Європейського союзу та EFTA (Європейської асоціації вільної торгівлі) і лише для виробів, призначених для ринку ЄС або EFTA. Після запуску виробу в обіг на ринку ЄС знак UKCA втрачає чинність.
Декларація UKCA діє лише для ринку Великої Британії (Англії, Уельсу і Шотландії) і лише для виробів, призначених для ринку Великої Британії. Після запуску виробу на ринку Великої Британії знак СЕ втрачає чинність.
Фірма FEIN заявляє під свою особисту відповідальність, що цей виріб відповідає чинним приписам, викладеним на останній сторінці цієї інструкції з експлуатації.
Технічна документація: С. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Захист навколишнього середовища, утилізація.
Упаковку, відпрацьовані електроінструменти та приладдя потрібно утилізувати екологічно чистим способом.
Здавайте акумуляторні батареї на відповідну утилізацію лише в розрядженому стані.
Для уникнення коротких замикань в неповністю розряджених акумуляторних батареях ізолюйте штекерні роз'єми клейкою стрічкою.
