| Тип на продукта | Безжична бормашина-винтоверт |
| Марка | Fein |
| Модел | ABSU 12 Select |
| Номинално напрежение | 12 V |
| Тип акумулатор | Литиево-йонен |
| Брой скорости | 4 механични скорости |
| Регулируем въртящ момент | Да, с регулиращ пръстен |
| Патронник | Безключов, капацитет на затягане до 10 мм |
| Капацитет на пробиване на стомана | До 10 мм |
| Капацитет на пробиване на дърво | До 20 мм |
| Капацитет на пробиване на камък | До 8 мм |
| Тегло според EPTA | 1,2 kg |
| Ниво на звуково налягане | 70 dB(A) |
| Ниво на звукова мощност | 80 dB(A) |
| Вибрация (пробиване на метал) | 2,5 m/s² |
| Защита | Автоматично спиране при претоварване, защита срещу случайно стартиране |
| Редовна поддръжка | Почиствайте вентилационните отвори със сух и безмаслен сгъстен въздух |
| Резервни части | Налични на www.fein.com |
| Гаранция | Според законовите разпоредби и декларацията на производителя |
| Държава на производство | Германия |
Често задавани въпроси - ABSU 12 Select Fein
Въпроси на потребители за ABSU 12 Select Fein
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия бормашина в PDF формат безплатно! Намерете ръководството си ABSU 12 Select - Fein и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. ABSU 12 Select на марката Fein.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ABSU 12 Select Fein
Превод на оригиналната инструкция за експлоатация.

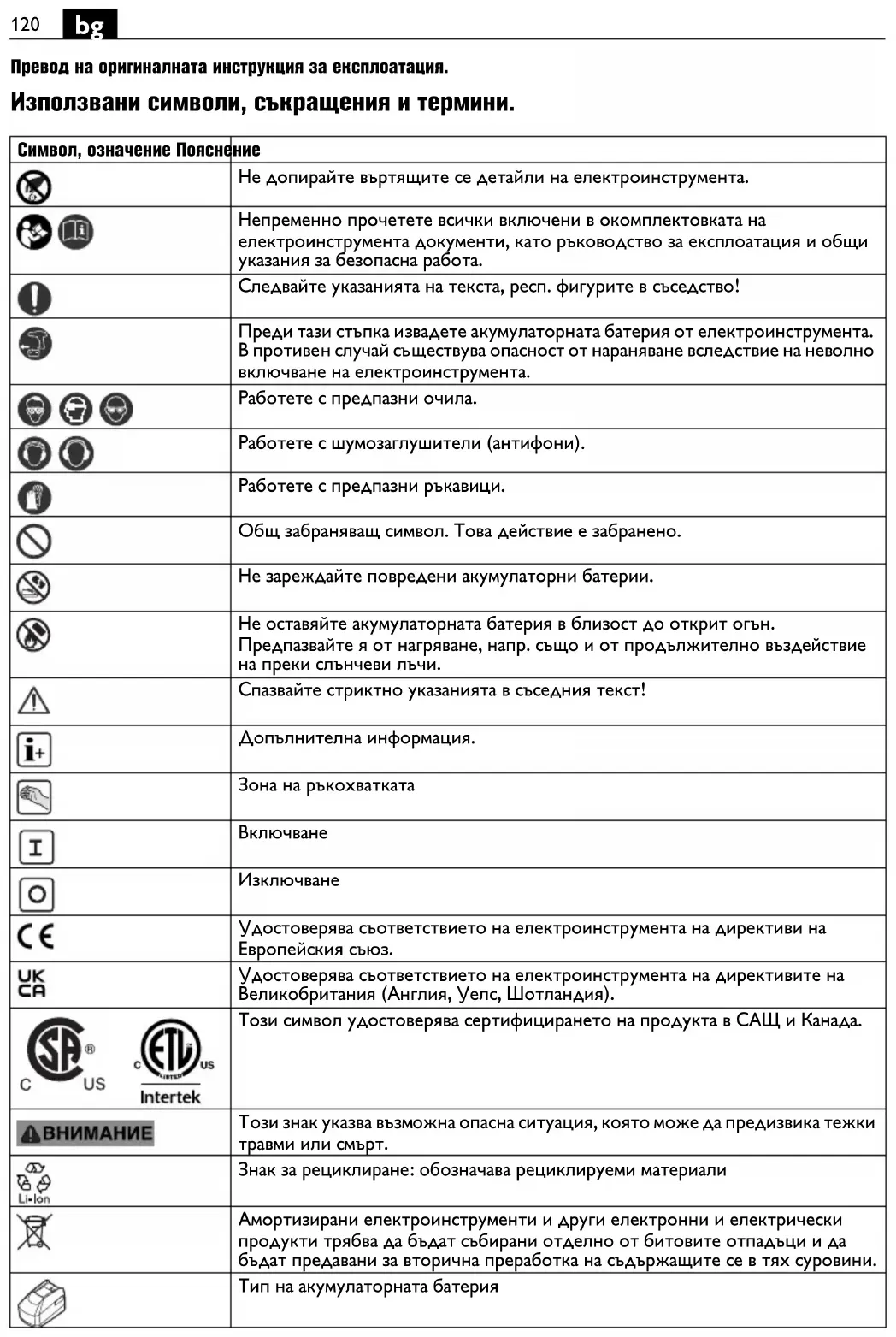

Използвани символи, съкращения и термини.
| Символ, означение Пояснение | ||
 | Не допирайте въртящите се детайли на електроинструмента. | |
 | [BABT] | Непременно прочетете всички включени в окомплектовката на електроинструмента документи, като ръководство за експлоатация и общи указания за безопасна работа. |
 | Следвайте указанията на текста, респ. фигурите в съседство! | |
 | Преди тази стъпка извадете акумулаторната батерия от електроинструмента. В противен случай съществува опасност от нараняване вследствие на неволно включване на електроинструмента. | |
| [S22Y] |   | Работете с предпазни очила. |
| [ZX6B] | Работете с шумозаглушители (антифони). | |
| [BZBY] | Работете с предпазни ръкавици. | |
| [CBKW] | Общ забраняващ символ. Това действие е забранено. | |
 | Не зареждайте повредени акумулаторни батерии. | |
 | Не оставяйте акумулаторната батерия в близост до открит огън. Предпазвайте я от нагряване, напр. също и от продължително въздействие на преки слънчеви лъчи. | |
 | Спазвайте стриктно указанията в съседния текст! | |
 | Допълнителна информация. | |
 | Зона на ръкохватката | |
 | Включване | |
| [YDSK] | Изключване | |
 | Удостоверява съответствието на електроинструмента на директиви на Европейския сьюз. | |
 | Удостоверява съответствието на електроинструмента на директивите на Великобритания (Англия, Уелс, Шотландия). | |
 |  | Този символ удостоверява сертифицирането на продукта в САЩ и Канада. |
| [ZXSH] | ВНИМАНИЕ | Този знак указва въможна опасна ситуация, която може да предизвика тежки травми или смърт. |
 | Знак за рециклиране: обозначава рециклируеми материали | |
| [LHXN] | Амортизириани електроинструменти и други електронни и електрически продукти трябва да бъдат събирани отделно от битовите отпадъци и да бъдат предавани за вторична преработка на съдържащите се в тях суровини. | |
 | Тип на акумулаторната батерия | |
 | ||
| Символ, означение | Пояснение | |
| 1. \ /2. 3. \ /4. | 1. Предавка/2. Предавка/3. Предавка/4. Предавка | |
 | ∅ Fe | Макс. диаметър на пробиван отвор в стомана |
 | ∅ | Макс. диаметър на пробиван отвор в дърво |
 | ∅ | Макс. диаметър на пробиван отвор в каменни материали |
 | Диапазон на захващане на патронника | |
 | Диаметър на винт | |
 | Macа съгласно EPTA-Procedure 01 | |
 | Ниска скорост на въртене | |
 | Висока скорост на въртене | |
 | Намаляване на въртящия момент | |
 | Увеличаване на въртящия момент | |
 | може да съдържа цифри или букви | |
| Символ Международно означение | Национално означение | Пояснение | |
| UV | —— V | —— Електрическо напрежение | |
| fHz Hz Честота | |||
| n_0 | /min, min ^-1 , rpm, r/min | /min | Скорост на въртене на празен ход (при напълно заредена акумулаторна батерия) |
| n_S | /min, min ^-1 | /min Честота на ударите | |
| M... | Nm | Nm | Въртящ момент (твърдо/меко винтово съединение) |
| ∅ | mm | mm | Диаметър на кръгъл детайл |
| L_pA | dB | dB | Равнище на звуковото налягане |
| L_wA | dB | dB | Равнище на мощността на звука |
| L_pCpeak | dB | dB | Пиково равнище на звуковото налягане |
| K... | Неопределеност | ||
| a | m/s ^2 | m/s ^2 | Генерирани вибрации съгласно EN 62841 (векторна сума по трите направления) |
| a_h,D | m/s ^2 | m/s ^2 | средна стойност на вибрациите при пробиване в метал |
| a_h | m/s ^2 | m/s ^2 | Аритметична средна стойност на вибрациите |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Основни и производни единици от Международната система за мерни единици SI. | |
Прочетете всички указания за безопасна работа и за работа с
електроинструмента. Пропуски при спазването на указанията за безопасна работа и за работа с електроинструмента могат да предизвикат токов удар, пожар и/или тежки травми.
Съхранявайте всички указания за безопасна работа и за работа с електроинструмента за ползване в бъдеще.
Не използвайте този електроинструмент, преди внимателно да прочетете и напълно да разберете това ръководство за експлоатация,
както и приложените «Общи указания за безопасна работа» (Номер на публикация
3 41 30 465 06 0). Съхранявайте посочените материали за ползване по-късно и при продажба на електроинструмента или когато го давате за ползване от други лица ги предавайте заедно с него.
Съблюдавайте също валидните национални разпоредби по охрана на труда.
Предназначение на електроинструмента:
Ръчен винтоверт за завиване и развиване в закрити помещения без подаване на вода на винтове и гайки и за пробиване и завиване в метални, дървени, пластмасови и керамични детайли, както и за нарязване на резба с утвърдените от фирма FEIN работни инструменти.
Указания за безопасна работа с бормашини.
Общи указания за безопасност.
Когато изпълнявате дейности, при които съществува опасност работният инструмент или винтовете да попаднат на скрити проводници под напрежение, допирайте електроинструмента само до изолираните повърхности на ръкохватките. При контакт с проводник под напрежение то може да се предаде по металните части и това да предизвика токов удар.
Указания за безопасна работа с дълги свредла.
В никакъв случай не работете с по-висока скорост на въртене от максимально допустимата за свредлото.
При по-високи скорости на въртене свредлото може да се изметне леко, когато се върти свободно без да контактува с детайла, и това да предизвика травми.
Започвайте пробиването винаги с малка скорост на въртене и след като допрете свредлото до детайла.
При по-високи скорости на въртене свредлото може да се изметне леко, когато се върти свободно без да контактува с детайла, и това да предизвика травми.
Не притискайте с голяма сила; притискайте само по централно по оста на свредлото. Свредлото може да се огъне и да се счупи или да предизвика загуба на контрол.
Специални указания за безопасна работа.
Внимавайте за скрити под повърхността електрически проводници, газопроводни и водопроводни тръби. Преди да започнете работа проверявайте работната зона, напр. с металотърсач.
Работете с лични предпазни средства. В зависимост от приложението работе с цяла маска за лице, защита за очите или предпазни очила. Ако е необходимо, работе с дихателна маска, шумозаглушители (антифони), работни обувки или специализирана престилка, която Ви предпазва от малки откртени при работата частички. Очите Ви трябва да са защитени от летящите в зоната на работа частички. Противопраховата или дихателната маска филтрират възникващия при работа прах. Ако продължително време сте изложени на силен шум, това може да доведе до загуба на слух.
Осигурявайте добре обработвания детайл. Детайл, захванат с подходящо приспособление, се държи по-сигурно и безопасно, отколкото, ако го държите с ръка.
Дръжте електроинструмента здраво. Съществува опасност от внезапното възникване на силни краткотрайни реакционни моменти.
Не обработвайте материали, съдържащи магнезий. Съществува опасност от пожар.
Не обработвайте композитни материали на основата на пластмаса, уякчени с въглеродни нишки и материали, съдържащи азбест. Те се считат за канцерогенни.
Забранява се захващането към корпуса на електроинструмента на табелки или знаци с винтове или нитове. Повредена изолация не осигурява защита от токов удар. Използвайте самозалепващи се табелки.
Не използвайте допълнителни приспособления, които не са изрично проектирани или допуснати за употреба от производителя на електроинструмента. Фактът, че дадено приспособление може да бъде монтирано към електроинструмента, не означава, че ползването му е безопасно.
Редовно почиствайте вентилационните отвори на електроинструмента с неметални инструменти.
Турбинката на електродвигателя засмуква прах в корпуса. При прекомерна запрашеност с метален прах това може да увреди електроизолацията на електроинструмента.
Никога не поглеждайте от малко разстояние срещу светещата лампа на електроинструмента. Никога не насочвайте светлинната струя към очите на други лица, които се намират в близост. Лъчите, излъчвани от лампата, могат да увредят очите.
Не насочвайте електроинструмента към себе си, към други лица или животни. Съществува опасност от нараняване с нагорещени работни инструменти или работни инструменти с остри ръбове.
Работа с и ползване на акумулаторни батерии.
За да избягвате опасности като изгаряния, пожар, експлозия, кожни рани и други наранявания при работа с акумулаторни батерии, спазвайте следните указания:
Не се допуска отварянето, разглобяването или разчупването на акумулаторните батерии. Не излагайте акумулаторните батерии на силни механични въздействия. При повреждане и неправилна експлоатация на акумулаторните батерии могат да се отделят вредни пари и течности. Парите могат да раздразнят дихателните пътища. Изтичащ от акумулаторната батерия електролит може да предизвика зачервяване на кожата или изгаряния.
Ако изтичащият от повредена акумулаторна батерия електролит е намокрил съседни елементи, ги прегледайте внимателно, почистете ги, а при необходимост ги заменете.
Не излагайте акумулаторната батерия на прякото въздействие на отоплителни тела или огън. Не я оставяйте на директна слънчева светлина.
Изваждайте акумулаторната батерия от оригиналната й опаковка едва когато трябва да я използвате.
Преди да извършвате каквито и да е дейности по електроинструмента, изваждайте акумулаторната батерия. Ако включите неволно електроинструмента, съществува опасност от нараняване.
Изваждайте акумулаторната батерия само ногато електроинструментът е изключен.
Дръжте акумулаторната батерия далеч за деца.
Поддържайте акумулаторната батерия чиста и я предпазвайте от овлажняване. Почиствайте замърсени контакти на акумулаторната батерия и на електроинструмента с чиста суха кърпа.
Използвайте само изправни акумулаторни батерии на FEIN, които са предназначени за
електроинструмента. При работа с и при зареждане на акумулаторни батерии, които са неподходящи, повредени, били са ремонтирани или са т. нар. «съвместими» и чуждо производство съществува опасност от пожар и/или експлозия.
Спазвайте указанията в ръководството за експлоатация на акумулаторната батерия.
Предавани на ръцете вибрации
Посоченото в това ръководство за експлоатация равнище на вибрациите е определено съгласно процедура, посочена в стандарта EN 62841, и може да бъде използвана за сравняване на различни електроинструменти. То е подходящо също и за груба предварителна оценка на натоварването от вибрации.
Посоченото равнище на вибрациите е представително за най-често срещаните приложения на електроинструмента. Ако обаче електроинструментът се използва при други работни условия и за други приложения, с различни работни инструменти или ако не бъде поддържан в изрядно състояние, равнището на вибрациите може да се отличава съществено от посоченото. Това би могло значително да увеличи натоварването от вибрации за целия производствен цикъл.
За точната преценка на натоварването от вибрации трябва да се отчитат и интервалите от време, през които електроинструментът е изключен или работи, но не се използва. Това може значително да намали натоварването от вибрации за целия производствен цикъл.
Взимайте допълнителни мерки за предпазване на работещия с електроинструмента от влиянието на вибрациите, напр.: поддържане на електроинструмента и работните инструменти в изрядно състояние, подгряване и поддържане на ръцете топли, подходяща организация на последователността на работните цикли.
Работа с опасни за здравето прахове
При работа с този електроинструмент възникват прахове, които могат да бъдат опасни.
Допирът или вдишването на някои прахове, напр. отделящи се при работа с азбест и азбестосъдържащи материали, съдържащи олово лакови покрития и бои, метали, някои видове дървесина, минерали, силикатни частици от инертни материали, разтворители за някои видове боя, консерванти за дървесина, противообрастващи средства за плавателни съдове може да предизвика алергични реакции и/или заболевания на дихателните пътища, рак, увреждане на половата система и др.п. Рискът вследствие на вдишването на праховете зависи от експозицията. Използвайте подходяща за вида на отделяните прахове аспирационна система, както и лични предпазни средства и осигурявайте добро проветряване на работното място. Оставяйте обработването на азбестосъдържащи материали да се извършва само от квалифицирани техници.
При неблагоприятни обстоятелства прах от дървесни материали или от леки метали, горещи смеси от шлифоване и химикали могат да се самовъзпламенят или да предизвикат експлозия. Внимавайте образуващата се по време на работа струя искри да не е насочена към кутии за събиране на отпадъчна прах, избягвайте прегряването на електроинструмента и на обработвания детайл, своевременно изпразвайте прахоуловителната кутия, спазвайте указанията за обработване на производителя на материала, както и валидните във Вашата страна предписания за обработваните материали.
Указания за ползване.
Задействайте превключвателя за посоката на въртене и превключвателя за предавките само когато електродвигателят е в покой.
Премествайте превключвателя за предавките винаги до упор. В противен случай електроинструментът може да се повреди.
Прегряването на електроинструмента се указва чрез мигане на светодиода в ръкохватката.
При претоварване електроинструментът се изключва.
Поставете превключвателя за посоката на въртене в средно положение, за да предотвратите опасността от включване на електроинструмента по невнимание, напр. при пренасяне.
Регулиране на въртящия момент
Настройката в завода-производител съответства на диапазона за малки до средно големи винтове.
Работа с акумулаторната батерия.
Съхранявайте, ползвайте и зареждайте акумулаторната батерия само със зарядни устройства на FEIN в работния температурен интервал от 5 °C – 45 °C (41 °F – 113 °F). В началото на зареждането температурата на акумулаторната батерия трябва да е в границите на работния температурен интервал.
| Светодиод Значение Действие | ||
| 1 – 4 зелени светодиода | процентна степен на зареденост | Работа |
| червена непрекъсната светлина | Акумулато-рната батерия е почти празна | Заредете аукмулаторната батерия |
| червена мигаща светлина | Акумулато-рната батерия не е готова за работа | Изчакайте температурата на акумулаторната батерия да достигне допустимия работен интервал и след това я заредете |
Реалният процент на зареденост на батерията се показва само когато електродвигателят не работи. Ако съществува опасност от дълбоко разреждане на акумулаторната батерия, електронното управление спира електродвигателя автоматично.
Поддържане и сервис.
При екстремно тежки работни условия при обработване на метали по вътрешните повърхности на корпуса на електроинструмента може да се отложи токопровеждащ прах. Продухвайте често вътрешното пространство на електроинструмента със сух и обезмаслен сгъстен въздух.
Продукти, които са влизали в съприкосновение с азбест, не трябва да се предават за ремонт. Изхвърляйте продукти, влизали в съприкосновение с азбест, съгласно валидната в страната нормативна уредба за отпадъци, съдържащи азбест.
Актуален списък с резервни части за този електроинструмент можете да намерите в интернет на адрес www.fein.com.
При необходимост можете сами да замените следните елементи:
работни инструменти, акумулаторна батерия, скоба за колан, гнезда за битове, патронник (ASCM12 (**))
Гаранция и гаранционно обслужване.
Гаранционното обслужване на електроинструмента е съгласно законовите разпоредби в страната-вносител. Освен това фирма FEIN осигурява гаранционно обслужване съгласно Гаранционната декларация на производителя на FEIN.
В окомплектовката на Вашия електроинструмент може да са включени само част от описаните в това ръководство и изобразени на фигурите допълнителни приспособления.
Декларация за съответствие.
Декларацията CE се отнася само за страните от Европейския сьюз и EFTA (European Free Trade Association – Европейска асоциация за свободна търговия) и само за продукти, които са предназначени за EC или EFTA. При внос на продукта на пазара на EC символът UKCA губи валидността си.
Декларацията UKCA се отнася само до пазара във Великобритания (Англия, Уелс и Шотландия) и само за продукти, които са предназначени за британския пазар. При внос на продукта на британския пазар символът СЕ губи валидността си.
Фирма FEIN гарантира с пълна отговорност, че този продукт съответства на валидните нормативни документи, посочени на последната страница на това ръководство за експлоатация.
Техническа документация при: С. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Опазване на околната среда, бракуване.
Опаковките, излезлите от употреба електроинструменти и допълнителни приспособления трябва да се предават за оползотворяване на съдържащите се в тях суровини.
Предавайте повредени акумулаторни батерии за вторична преработка само напълно разредени. Когато акумулаторната батерия не е напълно разредена, като предпазна мярка срещу къси съединения облепяйте контактите с изолираща лента.
