| Tip de produs | Mașină de găurit-înșurubat fără fir |
| Marcă | Fein |
| Model | ABSU 12 Select |
| Tensiune nominală | 12 V |
| Tip acumulator | Litiu-Ion |
| Număr de viteze | 4 viteze mecanice |
| Cuplu reglabil | Da, cu inel de reglare |
| Mandrină | Fără cheie, capacitate de strângere până la 10 mm |
| Capacitate de găurire oțel | Până la 10 mm |
| Capacitate de găurire lemn | Până la 20 mm |
| Capacitate de găurire piatră | Până la 8 mm |
| Greutate conform EPTA | 1,2 kg |
| Nivel de presiune acustică | 70 dB(A) |
| Nivel de putere acustică | 80 dB(A) |
| Vibrații (găurire metal) | 2,5 m/s² |
| Protecție | Oprire automată în caz de suprasarcină, protecție împotriva pornirii accidentale |
| Întreținere regulată | Curățați orificiile de ventilație cu aer comprimat uscat și fără ulei |
| Piese de schimb | Disponibile pe www.fein.com |
| Garanție | Conform reglementărilor legale și declarației producătorului |
| Țara de fabricație | Germania |
Întrebări frecvente - ABSU 12 Select Fein
Întrebările utilizatorilor despre ABSU 12 Select Fein
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Bormașină în format PDF gratuit! Găsiți manualul dvs. ABSU 12 Select - Fein și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. ABSU 12 Select mărcii Fein.

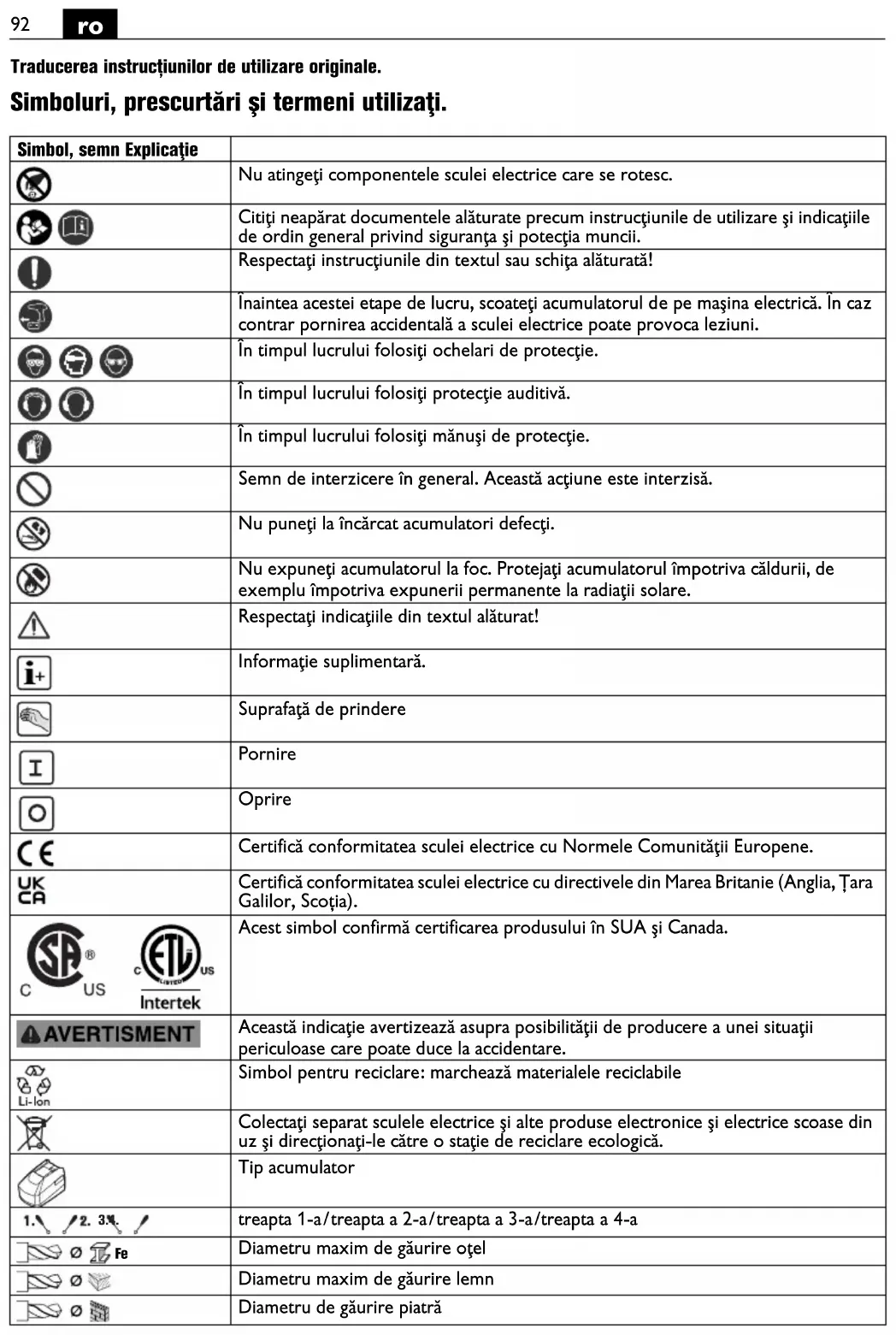

MANUAL DE UTILIZARE ABSU 12 Select Fein
Traducerea instructiunilor de utilizare originale.
Simboluri, prescurtări și termeni utilizati.
| Simbol, semn Explicație | ||
| [KSZ6] | Nu atingeți componentele sculei electrice care se rotesc. | |
 | Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii. | |
 | Respectați instrucțiunile din textul sau schița alăturată! | |
 | Înaintea acestei etape de lucru, scoateți acumulatorul de pe mașina electrică. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. | |
 | În timpul lucrului folosiți ochelari de protecție. | |
 | În timpul lucrului folosiți protecție auditivă. | |
 | În timpul lucrului folosiți mănuși de protecție. | |
 | Semn de interzicere în general. Această acțiune este interzisă. | |
 | Nu puneți la încărcat accumulatori defecti. | |
 | Nu expuneți acumulatorul la foc. Protejați acumulatorul împotriva căldurii, de exemplu împotriva expunerii permanente la radiații solare. | |
 | Respectați indicațiile din textul alăturat! | |
 | Informație suplimentară. | |
 | Suprafață de prindere | |
 | Pornire | |
 | Oprire | |
 | Certifică conformitatea sculei electrice cu Normele Comunității Europene. | |
| [YY7CS] | Certifică conformitatea sculei electrice cu directivele din Marea Britanie (Anglia, Tara Galilor, Scoția). | |
  Intertek | Acest simbol confirmă certificarea produsului în SUA și Canada. | |
 | Această indicație avertizează asupra posibilității de producere a unei situații periculoase care poate duce la accidentare. | |
 | Simbol pentru reciclare: marchează materialele reciclabile | |
 | Colectați separat sculele electrice și alte produse electronice și electrice scoase din uz și direcționați-le către o stație de reciclare ecologică. | |
 | Tip accumulator | |
 | treapta 1-a/treapta a 2-a/treapta a 3-a/treapta a 4-a | |
 | Diametru maxim de găurire oțel | |
 | Diametru maxim de găurire lemn | |
 | Diametru de găurire piatră | |
| Simbol, semn | Explicație | |
 | Domeniu de prindere în mandrină | |
 | Diametru șuruburi | |
| [760Z] | Greutate conform EPTA-Procedure 01 | |
 | Turație mică | |
 | Turație mare | |
 | Reduceți momentul de torsiune | |
 | Măriți momentul de torsiune | |
| (**) poate conține cifre sau | litere | |
| Simbol Unitate | de măsură internațională | Unitate de măsură națională | Explicație |
| UV V Curent electeric continuu | --- | ||
| fHz Hz Frecvență | |||
| n_0 | /min, min ^-1 , rpm, r/min rot | t/min Turație de mers | în gol (cu accumulatorul complet încărcat) |
| n_S | /min, min ^-1 | bătăi/min Număr percuții | |
| M... | Nm Nm Moment de torsiune (înșurubare dură/moale) | ||
| ∅ | mm mm | Diametrul unei piese rotunde | |
| L_pA | dB | dB | Nivel presiune sonoră |
| L_wA | dB | dB | Nivel putere sonoră |
| L_pCpeak | dB | dB | Nivel maxim putere sonoră |
| K... | Incertitudine | ||
| a | m/s ^2 | m/s ^2 | Valoarea vibrațiilor emise conform EN 62841 (suma vectorială a trei direcții) |
| a_h,D | m/s ^2 | m/s ^2 | Valoare medie a vibrațiilor pentru găurire în metal |
| a_h | m/s ^2 | m/s ^2 | Medie aritmetică a valorilor totale ale vibrațiilor |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unități de măsură de bază sau derivate din Sistemul Internațional SI. | |
Pentru siguranța dumneavoastră.
AVERTISMENT
Citiți toate instrucțiunile și indicațiile privind siguranța și
protectia muncii. Nerespectarea instructiunilor și indicațiilor privind siguranța și protectia muncii poate duce la electrocutare, incendiu și/sau provoca leziuni grave.
Păstrați în vederea unei utilizări viitoare toate instrucțiunile și indicațiile privind siguranța și protecția muncii.
Nu folosiți această sculă electrică înainte de a citi temeinic și a înțelege în întregime prezentele instrucțiuni de utilizare cât și „Instrucțiunile de
ordin general privind siguranța și protecția muncii" (număr document 3 41 30 465 06 0) alăturate. Păstrați documentația amintită în vederea unei utilizări ulterioare și transmiteți-le mai departe în cazul predării sau înstrăinării sculei electrice.
Respectați deasemenea normele naționale de protecția muncii.
Destinația sculei electrice:
maşină de găurit și înșurubat pentru înșurubarea și deșurubarea de șuruburi și piulițe, pentru găurire în metal, lemn, material plastic și ceramică cât și pentru filetare cu accesorii admise de FEIN, fără alimentare cu apă, în mediu protejat la intemperii.
Instrucțiuni de siguranță pentru mașini de găurit. Instrucțiuni de siguranță pentru toate lucrările.
Tineți scula electrică de suprafetele de prindere izolate atunci când executați lucrări în cursul cărora dispozitivul de lucru sau șurubul poate nimeri conductori electrici ascunși. Contactul cu un conductor aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare.
Instrucțiuni de siguranță în cazul folosirii burghielor lungi.
Nu lucrați în niciun caz cu o turație mai mare decât turația maximă admisă pentru burghiul respectiv. În cazul unor turații mai mari, burghiul se poate îndoi ușor atunci când se rotește liber, fără contact cu piesa de lucru, ceea ce poate provoca răniri.
Începeți întotdeauna găurirea cu turație scăzută și atunci când burghiul este în contact cu piesa de lucru. În cazul unor turații mai mari, burghiul se poate îndoi ușor atunci când se rotește liber, fără contact cu piesa de lucru, ceea ce poate provoca răniri.
Nu exercitați o apăsare exagerată și apăsați numai pe axa longitudinală a burghiului. Burghiele se pot îndoi și rupe sau se poate ajunge la pierderea controlului și la răniri.
Instrucțiuni speciale privind siguranța și protecția muncii.
Aveți grijă la conductorii electrici ascunși, conductele de gaz și de apă ascunse. Înainte de a începe lucrul controlați, de ex. cu un detector de metale, sectorul de lucru.
Purtați echipament personal de protecție. În funcție de utilizare, purtați o protecție completă a fetei, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditivă, mănuși de protecție sau șorț special care să vă ferească de micile așchii și particule de material.
Ochii trebuie protejați de corporile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca de protecție împotriva prafului sau masca de protecție a respirației trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteți expuși timp îndelungat zgomotului puternic, vă puteți pierde auzul.
Asigurați piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ținută mai sigur decât atunci când o prindeți numai cu mâna.
Prindeți strâns scula electrică. Pentru scurt timp pot apărea forțe de reactie puternice.
Nu prelucrați materiale care conțin magneziu. Există pericol de incendiu.
Nu prelucrați CFK (material pastic armat cu fibre carbon) și nici materiale care conțin azbest. Acestea sunt considerate a fi cancerigene.
Este interzisă înșurubarea sau nituirea de plăcuțe și embleme pe scula electrică. O izolație deteriorată nu oferă protecție împotriva electrocutării. Folosiți etichete autocolante.
Nu folosiți accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiții de siguranță nu este garantată numai prin faptul că accesoriiul respectiv se potrivește la scula dumneavoastră electrică.
Curățați regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excesive de pulberi metalice, generând pericole electrice.
Nu priviți niciodată de la distanțe mici în lumina lămpii sculei electrice. Nu îndreptați niciodată lumina lămpii spre ochii altor persoane, aflate în preajmă. Radiația emisă de sursa de lumină poate fi dăunătoare pentru ochi.
Nu îndreptați scula electrică spre dumneavoastră, spre alte persoane sau animale. Există pericol de rănire din cauza accesoriiilor ascuțite sau fierbinti.
Utilizarea și manevrarea accumulatorului (pachetului de accumulatori).
Pentru evitarea situațiilor periculoase cum ar fi arsurile, incendiul, explozia, răniri ale pielii și alte răniri în timpul manipulării accumulatorilor, vă rugăm să respectați următoarele indicații:
Nu este permisă demontarea, deschiderea și dezasamblarea acumulatorilor. Nu expuneți acumulatorii șocurilor mecanice. În caz de deteriorare a accumulatorului și utilizare neconformă destinației, din acesta se pot degaja vapori și se pot scurge lichide nocive. Vaporii pot irita căile respiratorii. Lichidul scurs din acumulator poate duce la iritații sau arsuri ale pielii.
În cazul în care lichidul scurs din accumulatorul deteriorat a umectat obiectele învecinate, verificați piesele respective, curățați-le sau, dacă este necesar, înlocuiti-le.
Nu expuneți acumulatorul la căldură sau la foc. Nu depozitați acumulatorul în lumina directă a soarelui.
Înainte de a-l utiliza, extrageți accumulatorul din ambalajul său original.
Înaintea oricăror intervenții asupra sculei electrice, detașați acumulatorul de pe aceasta. În cazul în care scula electrică pornește accidental, există pericol de rănire.
Detaşati accumulatorul de pe scula electrică numai după ce în prealabil ați oprit-o.
Tineți acumulatorii la loc inaccesibil copiilor.
Păstrați acumulatorul curat și protejați-l de umezeală și apă. Curățați contactele murdare ale acumulatorului și ale sculei electrice cu o lavetă uscată, curată.
Folosiți numai accumulatori intacți, originali FEIN, destinați sculei dumneavoastră electrice. În timpul lucrului și la încărcarea unor accumulatori deteriorați, reparați sau modificați, a unor produse contrafăcute și de fabricație străină, există pericol de incendiu și/sau explozie.
Respectați indicațiile privind siguranța cuprinse în instrucțiunile de utilizare ale încărcătorului.
Vibrații mână-braț
Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 62841 și poate fi utilizat la compararea sculelor electrice între ele.
Nivelul specificat al vibrațiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispositive de lucru neautorizate sau nu va beneficia de o întreținere corespunzătoare, nivelul vibrațiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibrații calculată pe tot intervalul de lucru.
Pentru o evaluare precisă a expunerii la vibrații ar trebui luate în considerare și perioadele de timp în care scula electrică este oprită sau este în funcțiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibrații calculată cumulativ pe întregul interval de lucru.
Adoptați măsuri suplimentare privind siguranța, pentru a proteja operatorul împotriva efectelor vibrațiilor, ca de exemplu: întreținerea sculei electrice și a dispozitivelor de lucru, menținerea la cald a mâinilor, organizarea rațională a proceselor de lucru.
Manipularea pulverilor periculoase
În timpul operațiilor de îndepărtare a materialului cu această unealtă, se degajă pulberi care pot fi periculoase. Atingerea sau inhalarea anumitor pulberi ca de exemplu azbest și materiale care conțin azbest, vopsele pe bază de plumb, metale, anumite tipuri de lemn, minerale, particule de silicați provenind din materiale de construcții din piatră, solventi, agenți de protecție a lemnului, vopsele antifouling pentru cisterne, pot provoca reacții alergice și/sau afecțiuni ale căilor respiratorii, cancer, infertilitate. Riscul generat de inhalarea acestor pulberi depinde de gradul de expunere la acestea. Folosiți o instalație de aspirare adecvată tipului de praf degajat precum și echipamente personale de protecție și asigurați o bună ventilare a locului de muncă. Nu permiteți prelucrarea materialelor care conțin azbest decât de către personal corespunzător calificat.
În condiții nefavorabile, praful de lemn și de metale ușoare, amestecurile fierbinți de praf de șlefuire și substanțe chimice se pot autoaprinde sau provoca explozii. Împiedicați zborul scânteilor în direcția recipientului colector de praf precum și încălzirea excesivă a sculei electrice și a materialului șlefuit, goliți din timp recipientul colector de praf, respectați instrucțiunile de prelucrare ale producătorului materialului respectv cât și prescripțiile în vigoare în țara dumneavoastră cu privire la materialele de prelucrat.
Instrucțiuni de utilizare.
Actionați comutatorul sensului de rotație și comutatorul de selecție a treptelor de putere numai cu motorul oprit.
Împingeți întotdeauna comutatorul de selecție a treptelor de putere până la punctul de oprire. Altfel scula electrică s-ar putea deteriora.
O suprasolicitare termică a sculei electrice este semnalizată prin clipirea LED-ului din mâner.
În caz de suprasolicitare scula electrică se oprește din funcționare.
Aduceți comutatorul sensului de rotație în poziția din mijloc pentru a evita pornirea involuntară a sculei electrice, de exemplu în timpul transportului.
Reglarea momentului de torsiune
Reglajul din fabrică corespunde domeniului adecvat șuruburilor de dimensiuni mai mici până la medii.
Manipularea accumulatorului.
Depozitați, folositi și încărcați acumulatorul numai cu încărcătoare FEIN, în domeniul temperaturilor de lucru dintre 5°C – 45°C (41°F – 113°F). La începutul procesului de încărcare, temperatura acumulatorului trebuie să se afle în domeniul temperaturilor de lucru ale acumulatorului.
| Indicator cu LED-uri | Semnificatie Aciune | |
| LED verde 1 – 4 | nivel de încărcare în procente | Functionare |
| lumină roșie continuă | Acumulatorul este aproape descărcat | Încărcați acumulatorul |
| lumină roșie intermitentă | Acumulatorul nu este pregătit de funcționare | Aduceți acumulatorul în domeniul temperaturilor de lucru, apoi încărcați-l |
Nivelul procentual real de încărcare a accumulatorului este afișat numai atunci când motorul sculei electrice este oprit.
Înainte de a se ajunge la descărcarea profundă a accumulatorului, sistemul electronic oprește automat motorul.
Întreținere și asistență service post-vânzări.
În cazul unor condiții de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf bun
conducător electric. Suflați frecvent aer comprimat uscat și fără ulei prin orificiile de aerisire în interiorul sculei electrice.
Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest.
Găsiți lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com.
Puteți schimba și singuri, dacă este necesar, următoarele piese:
scule, acumulator, suport prindere centură, magazie biti, mandrină (ASCM12 (**))
Garantia legală de conformitate și garanția comercială.
Declaratia CE este valabilă pentru țările Uniunii Europene și EFTA (European Free Trade Association) și numai pentru produsele destinate pieței UE sau EFTA. După punerea în circulație a produsului pe piața UE, marcajul UKCA își pierde valabilitatea.
Declaratia UKCA este valabilă numai pentru piața britanică (Anglia, Tara Galilior și Scoția) și numai pentru produsele destinate pieței britanice. După punerea în circulație a produsului pe piața britanică, marcajul CE își pierde valabilitatea.
Garantia legală de conformitate a produsului se acordă conform reglementărilor legale din țara punerii în circulație a acestuia. În plus, FEIN acordă o garanție comercială conform certificatului de garanție al producătorului FEIN.
Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesorilor descrise sau illustrate în prezentele instrucțiuni de folosire.
Declaratie de conformitate.
Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucțiuni de utilizare.
Documentație tehnică la: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Protectția mediului înconjurător, eliminare.
Ambalajele, sculele electrice și accesoriiile scoase din uz trebuie direcționate către o stație de reciclare ecologică.
După ce mai întâi i-ați descărcat, direcționați acumulatorii către un punct de colectare a deșeurilor sortate.
În cazul în care accumulatorii nu sunt complet descărcați, ca o măsură preventivă, izolați conectorii acestuia cu bandă adezivă.
