| Produkta veids | Bezvadu urbjskrūvgriezis |
| Zīmols | Fein |
| Modelis | ABSU 12 Select |
| Nominālais spriegums | 12 V |
| Akumulatora tips | Litija-jonu |
| Ātrumu skaits | 4 mehāniskie ātrumi |
| Regulējams griezes moments | Jā, ar regulēšanas gredzenu |
| Patrona | Bezatslēgas, saspiešanas spēja līdz 10 mm |
| Urbšanas spēja tēraudā | Līdz 10 mm |
| Urbšanas spēja kokā | Līdz 20 mm |
| Urbšanas spēja akmenī | Līdz 8 mm |
| Svars pēc EPTA | 1,2 kg |
| Akustiskā spiediena līmenis | 70 dB(A) |
| Akustiskās jaudas līmenis | 80 dB(A) |
| Vibrācija (metāla urbšana) | 2,5 m/s² |
| Aizsardzība | Automātiska apstāšanās pārslodzes gadījumā, aizsardzība pret nejaušu iedarbināšanu |
| Regulāra apkope | Notīriet ventilācijas atveres ar sausu un bez eļļas saspiestu gaisu |
| Rezerves daļas | Pieejamas vietnē www.fein.com |
| Garantija | Saskaņā ar tiesību aktiem un ražotāja deklarāciju |
| Ražošanas valsts | Vācija |
Bieži uzdotie jautājumi - ABSU 12 Select Fein
Lietotāju jautājumi par ABSU 12 Select Fein
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Urbjmašīna PDF formātā bez maksas! Atrodiet savu rokasgrāmatu ABSU 12 Select - Fein un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. ABSU 12 Select zīmola Fein.

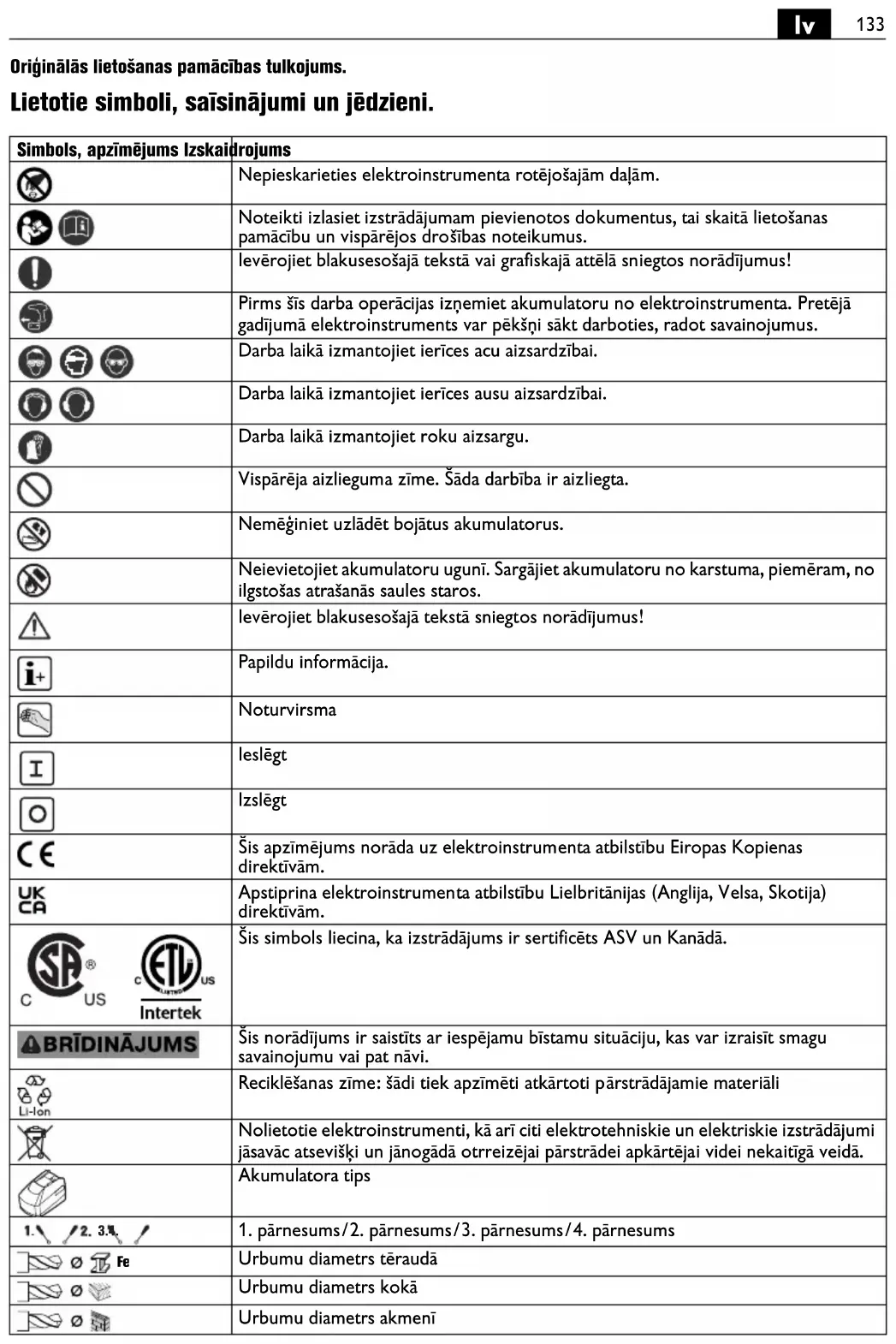

LIETOŠANAS INSTRUKCIJA ABSU 12 Select Fein
Originālās lietošanas pamācības tulkojums.
Lietotie simboli, saïsinājumi un jēdzieni.
| Simbols, apzīmējums Izskaidrojums | |
 | Nepieskarieties elektroinstrumenta rotējošajām daļām. |
 | Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus. |
 | levērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus! |
 | Pirms šīs darba operācijas izņemiet akumulatoru no elektroinstrumenta. Pretējā gadījumā elektroinstruments var pékšņi sākt darboties, radot savainojumus. |
 | Darba laikā izmantojiet ierīces acu aizsardzībai. |
 | Darba laikā izmantojiet ierīces ausu aizsardzībai. |
 | Darba laikā izmantojiet roku aizsargu. |
 | Vispārēja aizlieguma zīme. Šāda darbība ir aizliegta. |
 | Nemēģiniet uzlādēt bojātus akumulatorus. |
 | Neievietojiet akumulatoru ugunī. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros. |
 | levērojiet blakusesošajā tekstā sniegtos norādījumus! |
 | Papildu informācija. |
 | Noturvirsma |
 | leslēgt |
 | Izslēgt |
 | Šis apzīmējums norāda uz elektroinstrumenta atbilstību Eiropas Kopienas direktīvām. |
 | Apstiprina elektroinstrumenta atbilstību Lielbritānijas (Anglija, Velsa, Skotija) direktīvām. |
  | Šis simbols liecina, ka izstrādājums ir sertificēts ASV un Kanādā. |
| Intertek | |
 | Šis norādījums ir saistīts ar iespējamu bīstamu situāciju, kas var izraisīt smagu savainojumu vai pat nāvi. |
 | Reciklēšanas zīme: šādi tiek apzīmēti atkārtoti pārstrādājamie materiāli |
 | Nolietotie elektroinstrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. |
 | Akumulatora tips |
 | 1. pārnesums/2. pārnesums/3. pārnesums/4. pārnesums |
 | Urbumu diametrs tēraudā |
 | Urbumu diametrs kokā |
 | Urbumu diametrs akmenī |
| Simbols, apzīmējums | Izskaidrojums |
 | Urbjpatronas aptverspēja |
 | Skrūvju diametrs |
| [3522] | Svars atbilstoši EPTA-Procedure 01 |
 | Neliels griešanās ātrums |
 | Liels griešanās ātrums |
 | Griezes momenta samazināšana |
 | Griezes momenta palielināšana |
| (**) Var saturēt ciparus vai burtus | |
Apzīmējums Starptautiskā mērvienība Nacionālā mērvienība Izskaidrojums
| U | V--- | V--- | Elektriskais līdzspriegums |
| fHz Hz Frekvence | |||
| n_0 | /min, min ^-1 , rpm, r/min | /min | Griešanās ātrums brīvgaitā (ar pilnīgi uzlādētu akumulatoru) |
| n_S | /min, min ^-1 | /min Triecienu biežums | |
| M... | Nm | Nm | Griezes moments (cietam/mīkstam skrūvēšanas režīmam) |
| ∅ | mm | mm | Apaļās daļas diametrs |
| L_pA | dB | dB | Trokšņa spiediena līmenis |
| L_wA | dB | dB | Trokšņa jaudas līmenis |
| L_pCpeak | dB | dB | Trokšņa spiediena pīķa vērtību līmenis |
| K... | Izkliede | ||
| a | m/s ^2 | m/s ^2 | Vibrācijas paātrinājuma vērtība atbilstoši standartam EN 62841 (vektoru summa trim virzieniem) |
| a_h,D | m/s ^2 | m/s ^2 | Vidējais svārstību paātrinājums, veicot urbšanu metālā |
| a_h | m/s ^2 | m/s ^2 | Kopējā svārstību paātrinājuma aritmētiskā vidējā vērtība |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min., m/s ^2 | Pamata un atvasinātās mērvienības atbilst starptautiskajai mērvienību sistēmai SI. | |
Jūsu drošībai.
⚠ BRĪDINĀJUMS
Uzmanīgi izlasiet visus drošības noteikumus un
norādījumus. Drošības noteikumu un norādījumu neievērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam.
Uzglabājiet drošības noteikumus un norādījumus turpmākai izmantošanai.
Nelietojiet šo elektroinstrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas pamācība, kā arī tai pievienotie
„Vispārējie drošības noteikumi“ (izdevuma numurs 3 41 30 465 06 0). Uzglabājiet minētos pavaddokumentus turpmākai izmantošanai un elektroinstrumenta tālāknodošanas vai pārdošanas gadījumā nododiet tos jaunajam īpašniekam.
levērojiet arī spēkā esošos nacionālos darba aizsardzības likumdošanas aktus.
Elektroinstrumenta pielietojums:
ar roku vadāma urbjmašīna-skrūvgriezis, kas paredzēta skrūvju ieskrūvēšanai un izskrūvēšanai, uzgriežņu pieskrūvēšanai un atskrūvēšanai, urbšanai un skrūvēšanai metālā, kokā, plastmasā un keramikā, kā arī vītņu iegriešanai, izmantojot darbinstrumentus un piederumus, kuru lietošanu atļāvusi firma FEIN, un strādajot bez ūdens pievadišanas apstrādes vietai no nelabvēlīgiem laika apstākļiem pasargātās vietās.
Drošības noteikumi urbjmašinām
Drošības noteikumi visiem darbiem.
Veicot darbu, kura laikā darbinstruments vai skrūve var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām virsmām. Instrumentam saskaroties ar spriegumnesošiem vadiem, spriegums var nonākt ari uz tā metāla dalām un izraisīt elektrisko triecienu.
Drošības noteikumi, izmantojot garus urbjus.
Nekādā gadījumā nestrādājiet ar lielāku griešanās ātrumu, nekā ir urbja maksimāli pieļaujamais griešanās ātrums. Lielāks griešanās ātrums var izraisīt nelielu urbja saliekšanos, ja tas brīvi griežas, nesaskaroties ar apstrādājamo priekšmetu, kā rezultātā urbis var radīt savainojumu.
Vienmēr uzsāciet urbšanu ar nelielu griešanās ātrumu un saglabājiet to laikā, kamēr urbis saskaras ar apsrādājamo priekšmetu. Lielāks griešanās ātrums var izraisīt nelielu urbja saliekšanos, ja tas brīvi griežas, nesaskaroties ar apstrādājamo priekšmetu, kā rezultātā urbis var radīt savainojumu.
Neizdariet pārāk stipru spiedienu uz urbi un izdariet spiedienu vienīgi urbja gareniskās ass virzienā.
Spiediena iespaidā urbis var saliekties un salūzt, izraisot kontroles zaudēšanu pār elektroinstrumentu un radot savainojuma briesmas.
īpašie drošības noteikumi.
levērojiet piesardzību, strādājot vietās, kuru tuvumā var būt slēpti elektriskie vadi, kā arī gāzes vai ūdens cauruļvadi. Pirms darba pārbaudiet šādas vietas, izmantojot, piemēram metālmeklētāju.
Lietojiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura izvēlieties pilnu sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no lidojošajām sīpēšanas darbinstrumenta un apstrādājamā materiāla daļinām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus un aizsargcimdus vai arī īpašu priekšautu. Lietotāja acis jāpasargā no lidojošajiem svešķermeņiem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas ceļi no putekļiem, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi.
Nostipriniet apstrādājamo priekšmetu. Spīlierīcē iestiprināts priekšmets ir apstrādājams daudz drošāk, nekā tad, ja tas tiek turēts ar roku.
Stingri turiet elektroinstrumentu. Darba gaitā uz strādājošās personas rokām var īslaicīgi iedarboties ievērojams griezes moments.
Neapstrādājiet magniju saturošus materiālus. Var notikt aizdegšanās.
Neapstrādājiet CFK (plastmasu ar oglekļa škiedru stiegrojumu) un azbestu saturošus materiālus. Tiek uzskatīts, ka šādi materiāli var izraisīt vēzi.
Nav atlauts pie elektroinstrumenta pieskrūvēt vai piekniedēt markējuma plāksnītes un apzīmējumus. Bojātā izolācija nenodrošina pietiekošu aizsardzību pret elektrisko triecienu. Lietojiet uzlīmes.
Neizmantojiet piederumus, kas nav īpaši izstrādāti šim elektroinstrumentam vai ieteikti lietošanai kopā ar to. Piederuma drošu lietošanu vēl nenosaka apstāklis, ka to var iestiprināt elektroinstrumentā.
Regulāri tīriet elektroinstrumenta ventilācijas atveres, izmantojot nemetāla rīkus. Dzinēja dzesēšanas ventilators ivelk puteklus elektroinstrumenta korpusā. Metāla puteklu uzkrāšanās korpusā var būt par cēloni paaugstinātai elektrobīstamībai.
Neskatieties elektroinstrumenta apgaismošanas lampas gaismā no neliela attāluma. Nevirziet apgaismošanas lampas gaismu acīs citām tuvumā esošajām personām. Apgaismošanas lampas radītais starojums var izrādīties kaiūgs acīm.
Nevërsiet elektroinstrumentu pret sevi, citäm personäm vai mäjdzivniekiem. Asie vai karstie darbinstrumenti var izraisit savainojumus.
Akumulatoru (bloku) lietošana un pareiza apiešanās ar tiem.
Lai nepieļautu aizdegšanos vai sprādzienu un novērstu ādas apdegumus vai citus savainojumus, rīkojoties ar akumulatoriem, ievērojiet šādus noteikumus:
Akumulatorus nedrikst izjaukt, atvērt vai sadalīt. Nepakļaujiet akumulatorus mehāniskiem triecieniem. Bojājuma gadījumā vai nepareizas apiešanās dēl no akumulatora var izplūst veselībai kaitīgi tvaiki vai kodīgs šķidrums. Tvaiki var izsaukt elpošanas celu kairinājumu. Izplūdušais šķidrais akumulatora elektrolīts var izraisīt ādas kairinājumu vai pat apdegumus.
Ja no bojāta akumulatora izplūdušais škidrais elektrolīts ir saslapinājis tuvumā esošus priekšmetus, pārbaudiet un notīriet elektrolīta skartās daļas vai, ja nepieciešams, nomainiet tās.
Neturiet akumulatoru karstumā, neievietojiet to ugunī. Neturiet akumulatoru tiešā saules gaismā.
Uzsākot akumulatora lietošanu, izņemiet to no oriģinālā iesaiņojuma.
Pirms elektroinstrumenta apkalpošanas iznemiet no tā akumulatoru. Ja elektroinstruments patvalīgi sāk darboties, tas var radīt savainojumus.
Iznemiet akumulatoru no elektroinstrumenta tikai laikā, kad tas ir izslēgts.
Neļaujiet bērniem rīkoties ar akumulatoru.
Uzturiet akumulatoru tīru un sargājiet no mitruma un ūdens. Ja akumulatora vai elektroinstrumenta kontakti ir kluvuši netīri, notīriet tos ar sausu, tīru audumu.
Izmantojiet tikai nebojātus originālos firmas FEIN akumulatorus, kas ir piemēroti Jūsu
elektroinstrumentam. Lietojot un uzlādējot nepiemērotus, bojātus vai savu laiku nokalpojušus akumulatorus, to pakaļdarinājumus un citu zīmolu akumulatorus, tie var aizdegties vai sprāgt.
levērojiet drošības noteikumus, kas sniegtas uzlādes ierīces lietošanas pamācībā.
Vibrācijas iedarbība uz rokām un delnām
Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbilstoši standartā EN 62841 noteiktajai procedūrai un var tikt lietots elektroinstrumentu salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai.
Norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā vibrācijas līmenis var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.
Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, šādus: savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu.
Rīkošanās ar veselībai kaitīgiem putekliem
Ar šā instrumenta palīdzību veicot darbības, kuru rezultātā notiek materiāla dalīņu atdališanās, rodas putekļi, kas var būt bīstami veselībai.
Saskaršanās ar dažu materiālu putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas, elpošanas celu saslimšanas, vēzi vai reproduktīvās sistēmas bojājumus; pie šādiem materiāliem pieder azbests un to saturoši materiāli, svinu saturošas krāsas, metāli, dažas koka sugas, minerāli, akmens materiālos esošās silikāta dalīņas, krāsu šķīdinātāji, koksnes konservanti un pretapaugšanas līdzekļi, ar kuriem tiek apstrādātas ūdens transportlīdzekļu zemūdens daļas. Saslimšanas riska pakāpe ir atkarīga no putekļu ieelpošanas ilguma. Lietojiet putekļu veidam atbilstošas uzsūkšanas ierīces un individuālo aizsargaprīkojumu, kā arī parūpējieties par labu ventilāciju darba vietā. Uzticiet azbestu saturošu materiālu apstrādi tikai profesionāļiem.
Koka un vieglo metālu putekļi, kā arī karsts apstrādājamā materiāla putekļu un dažu ķīmisko vielu maisījums noteiktos nelabvēligos apstākļos var izraisīt aizdegšanos vai sprādzienu. Nepieļaujiet dzirksteļu lidošanu putekļu konteinera virzienā, kā arī elektroinstrumenta un apstrādājamā materiāla pārkaršanu, savlaicīgi iztukšojiet putekļu konteineru; ṣemiet vērā apstrādājamā materiāla ražotāja sniegtos norādījumus par materiāla apstrādi un Jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
Norādījumi lietošanai.
Pārvietojiet griešanās virziena pārslēdzēju un pārnesumu pārslēdzēju tikai laikā, kad nedarbojas dzinējs.
Vienmēr pārbīdiet pārnesumu pārslēdzēju līdz galam.
Pretējā gadījumā elektroinstruments var tikt bojāts.
Par elektroinstrumenta termisko pārslodzi liecina mirgojoša mirdzdiode uz tā roktura.
Pārslodzes gadījumā elektroinstruments izslēdzas.
Lai novērstu instrumenta nejaušu ieslēgšanos, piemēram, transportēšanas laikā, pārvietojiet griešanās virziena pārslēdzēju vidējā stāvoklī.
Griezes momenta iestatīšana
Ražotājrūpnīcā tiek iestatīts elektroinstrumenta griezes moments, kas piemērots nelielu un vidēja izmēra skrūvju ieskrūvēšanai.
Apiešanās ar akumulatoru.
Uzglabājiet, lietojiet un uzlādējiet akumulatoru vienīgi ar FEIN uzlādes ierīcēm darba temperatūras vērtību diapazonā, kas ir no līdz 5°C – 45°C (41°F – 113°F). Akumulatora temperatūrai jātrodas darba temperatūras vērtību diapazona robežās jau uzlādes procesa sākumā.
| Mirdzdiodes indikators | Nozīme Darbība | |
| 1 – 4 zaļās mirdzdiodes | Norāda procentuālo uzlādes pakāpi | Cēlonis |
| Sarkanā mirdzdiode deg pastāvīgi | Akumulators ir gandrīz izlādēts | Uzlādējiet akumulatoru |
| Sarkanā mirdzdiode mirgo | Akumulators nav gatavs darbam | Nogaidiet, līdz akumulatora temperatūra atgriežas darba temperatūras diapazona robežās, un tad to uzlādējiet |
Akumulatora uzlādes pakāpes patiesā procentuālā vērtība tiek parādīta tikai pie izslēgta elektroinstrumenta dzinēja.
Akumulatora dzilās uzlādes gadījumā elektroniskais mezgls automatiski izslēdz elektroinstrumenta dzinēju.
Uzturēšana darba kārtībā un klientu apkalpošanas dienests.
Ekstremālos darba apstākļos, izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Pietiekoši bieži caur ventilācijas atverēm izpūtiet elektroinstrumenta iekšpusi ar sausu, saspiestu gaisu, kas nesatur ellu.
Izstrādājumus, kas ir saskārušies ar azbestu, nedrīkst izmantot, veicot remontu. Utilizējiet ar azbestu piesārņotus izstrādājumus atbilstoši valstī spēkā esošajiem priekšrakstiem par azbestu saturošu atkritumu utilizēšanu.
Šā elektroinstrumenta aktuālais rezerves daļu saraksts ir atrodams interneta vietnē www.fein.com.
Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt šādas dalas:
nomaināmos darbinstrumentus, akumulatoru, turētājs stiprināšanai pie jostas, nodalījums darbinstrumentu ievietošanai, urbjpatrona (ASCM12 (**))
Garantija.
Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijai.
Elektroinstrumenta piegādes komplektā var netikt iekļautas visas šajā lietošanas pamācībā aprakstītās un attēlotās daļas.
Atbilstības deklarācija.
CE apliecinājums ir derīgs tikai Eiropas Savienības un EBTA (Eiropas Brīvās tirdzniecības asociācijas) valstīm un tikai izstrādājumiem, kas paredzēti ES vai EBTA tirgum. Pēc izstrādājuma laišanas ES tirgū UKCA zīme zaudē derīgumu.
UKCA apliecinājums attiecas tikai uz Lielbritānijas tirgu (Anglija, Velsa un Skotija) un tikai uz izstrādājumiem, kas paredzēti Apvienotās Karalistes tirgum. Pēc produkta laišanas ES tirgū CE zīme zaudē derīgumu. Firma FEIN ar pilnu atbildību deklarē, ka šis izstrādājums atbilst šīs lietošanas pamācības pēdējā lappusē minētajām spēkā esošajām direktīvām.
Tehniskā dokumentācija no: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem.
Nolietotie elektroinstrumenti, to iesainojums un piederumi jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Akumulatori jānogādā otrreizējai pārstrādei tikai izlādētā stāvokli.
Ja akumulatori nav pilnīgi izlādēti, tie jāpasargā no iespējama īsslēguma, pārlīmējot pāri kontaktiem līmlenti.
