ПОСІБНИК КОРИСТУВАЧА Dive 63004 AL-KO

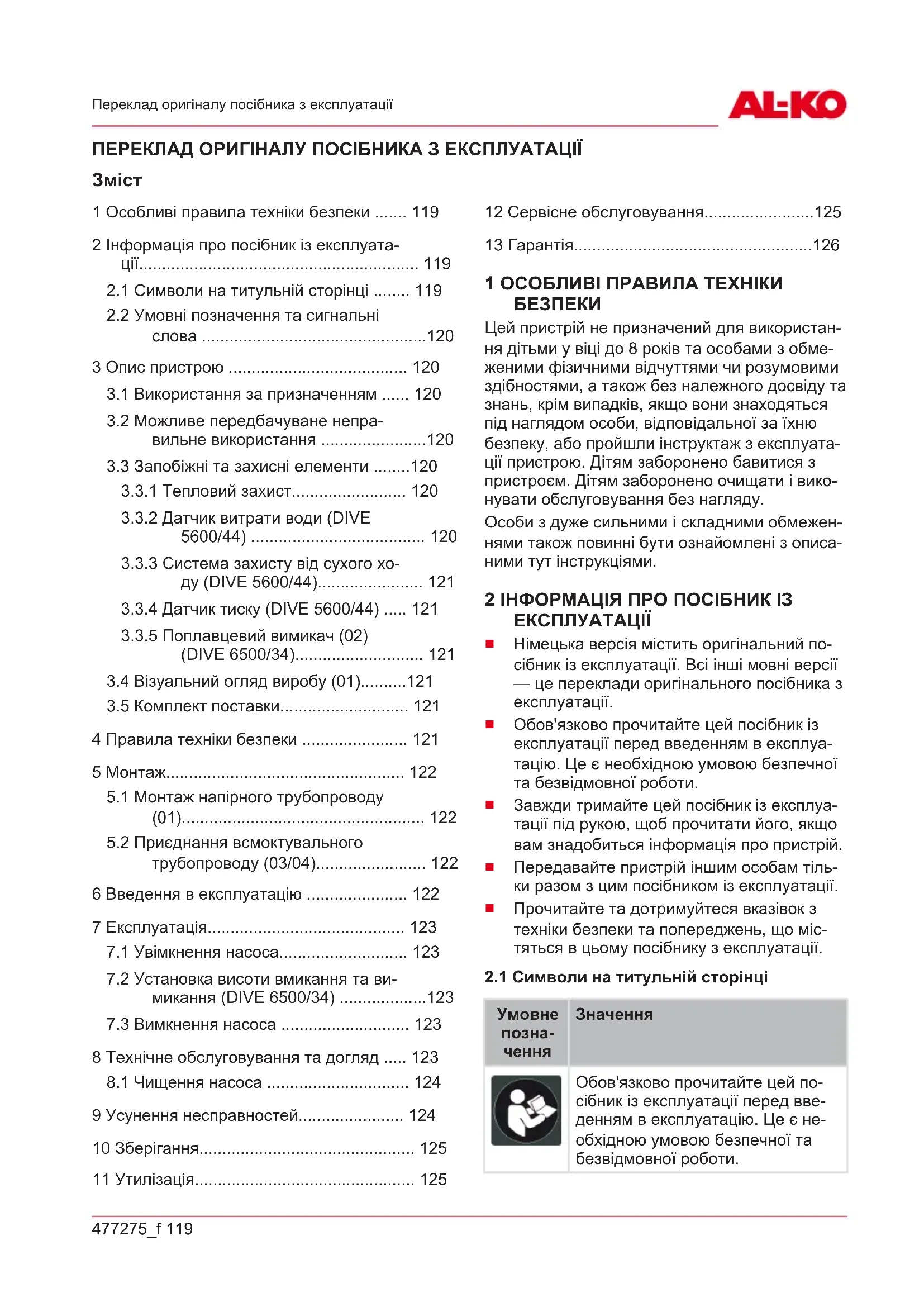

ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

3Mict

1 Особливі правила техніки безпеки ..... 119

2 Інформація про посібник із експлуата- ції..... 119

2.1 Символи на титульній сторінці ..... 119

2.2 Умовні позначення та сигнальні слова ....120

3 Опис пристрою .... 120

3.1 Використання за призначенням ..... 120

3.2 Можливе передбачуване неправильне використання .....120

3.3 Запобіжні та захисні елементи .....120

3.3.1 Тепловий захист.... 120

3.3.2 Датчик витрати води (DIVE 5600/44) .... 120

3.3.3 Система захисту від сухого хо- ду (DIVE 5600/44).... 121

3.3.4 Датчик тиску (DIVE 5600/44) ..... 121

3.3.5 Поплавцевий вимикач (02) (DIVE 6500/34).... 121

3.4 Візуальний огляд виробу (01)......121

4 Правила техніки безпеки 121

5 Монтаж.... 122

5.1 Монтаж напірного трубопроводу (01).... 122

5.2 Приєднання всмоктувального трубопроводу (03/04).... 122

6 Введення в експлуатацію ..... 122

7 Експлуатація.... 123

7.1 Увімкнення насоса.... 123

7.2 Установка висоти вмикання та ви- микання (DIVE 6500/34) ......123

7.3 Вимкнення насоса 123

8 Технічне обслуговування та догляд ..... 123

8.1 Чищення насоса 124

9 Усунення несправностей.... 124

10 Зберігання.... 125

11 Утилізація.... 125

12 Сервісне обслуговування.....125

13 Гарантія....126

1 ОСОБЛИВІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

Цей пристрій не призначений для використання дітьми у віці до 8 років та особами з обмеженими фізичними відчуттями чи розумовими здібностями, а також без належного досвіду та знань, крім випадків, якщо вони знаходяться під наглядом особи, відповідальної за їхню безпеку, або пройшли інструктаж з експлуатації пристрою. Дітям заборонено бавитися з пристроєм. Дітям заборонено очищати і виконувати обслуговування без нагляду.

Особи з дуже сильними і складними обмеженнями також повинні бути ознайомлені з описаними тут інструкціями.

2 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.
Обов'язково прочитайте цей посібник із експлуатації перед введенням в експлуатацію. Це є необхідною умовою безпечної та безвідмовної роботи.
Завжди тримайте цей посібник із експлуатації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.
Передавайте пристрій іншим особам тільки разом з цим посібником із експлуатації.
■ Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що містяться в цьому посібнику з експлуатації.

2.1 Символи на титульній сторінці

Умовне позна- чення

Значення

Обов'язково прочитайте цей по- сібник із експлуатації перед вве- денням в експлуатацію. Це є не- обхідною умовою безпечної та безвідмовної роботи.

Умовне позна- чення

Значення

Посібник з експлуатації

Стежте за тим, щоб не пошкодити або не розірвати мережевий кабель, щоб уникнути ураження електричним струмом!

2.2 Умовні позначення та сигнальні слова

⚠️ НЕБЕЗПЕКА! Вказує на небезпечну ситуацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм.

⚠ ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних травм.

ОБЕРЕЖНО! Вказує на потенційно не- безпечну ситуацію, яка, якщо її не уникнути, може призвести травмування легкої та серед- ньої тяжкості.

УВАГА! Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збитку.

ПРИМІТКА Спеціальні вказівки для кра- щого розуміння та полегшення роботи.

3 ОПИС ПРИСТРОЮ

У цьому посібнику з експлуатації описано різні моделі насосів із бензиновим двигуном. Визначте модель за фірмовою табличкою.

3.1 Використання за призначенням

Насос призначений для приватного використання в будинку та саду. Його можна експлуатувати тільки за призначенням згідно з технічними даними.

Насос призначений для:

■ заповнювання та висмоктування води з ємностей;
■ відкачування води з колодязів, шахт та інших резервуарів для води;
■ роботи зрошувальних систем та дощувальних установок;
■ водопостачання будинків.

Насос призначений тільки для подавання таких рідин:

• чиста вода, дощова вода;
  хлорована вода (для басейнів);
  технічна вода.

Будь-яке інше використання вважається використанням не за призначенням.

3.2 Можливе передбачуване неправильне використання

Насос заборонено використовувати в режимі постійної роботи. Він не призначений для подавання таких речовин:

питна вода;
■ солона вода;
■ продукти харчування;
■ агресивні середовища, хімікати;
- їдкі, горючі, вибухові або газоподібні ріди- ни;
рідини з температурою понад 35°C;
вода з піском і чистильні рідини;
брудна вода з частками текстилю чи папе- ру.

3.3 Запобіжні та захисні елементи

⚠ ПОПЕРЕДЖЕННЯ! Небезпека травму- вання. Несправність або відсутність запобіж- них та захисних елементів можуть призвести до серйозних травм.

■ Несправні запобіжні та захисні елементи слід відремонтувати.
У жодному разі не виводьте з ладу запобіжні та захисні елементи.

3.3.1 Тепловий захист

Насос оснащено термічним вимикачем, який вимикає двигун у разі перегрівання. Після фази охолодження протягом прибл. 15 – 20 хвилин насос знову самостійно вмикається.

Експлуатуйте насос лише в тому випадку, коли він повністю занурений.

3.3.2 Датчик витрати води (DIVE 5600/44)

Активується датчик витрати води, щоб насос не відключився передчасно при перекачуванні дуже невеликої кількості води (наприклад, крапель у трубопроводі).

Протягом 150 секунд здійснюється 7 спроб запуску насоса. Потім насос відключається. Цей процес повторюється через кілька хвилин. Якщо подальші спроби запуску (після однієї го-

дини кожна) виявляються безуспішними, насос вимикається.

Необхідно вийняти штекер із розетки та знову вставити його, щоб перезапустити насос.

3.3.3 Система захисту від сухого ходу (DIVE 5600/44)

Насос має систему захисту від сухого ходу.

Система захисту від сухого ходу вмикає насос, якщо вода не всмоктується. Після цього насос спробує знову автоматично включитися.

Насос оснащено датчиком тиску. Завдяки цьому датчику насос автоматично вимикається та вмикається під час досягнення встановлених значень тиску.

Встановлене значення тиску: див. технічну документацію.

3.3.5 Поплавцевий вимикач (02) (DIVE 6500/34)

Насос автоматично вмикається (02/a) за допомогою поплавцевого вимикача в разі досягнення певного рівня води (висоти вмикання). В разі зниження рівня води до висоти вимикання він вимикається (02/b). Поплавцевий вимикач повинен мати можливість вільно переміщатися по поверхні води.

3.4 Візуальний огляд виробу (01)

Номер	компонента
1 Вихід з насоса
2 Ручка
3 Затискач для кабелю
4 Впускний фільтр
5 Корпус насоса
6 Мережевий кабель
7 Комбінований ніпель
8 Паз для кріплення троса
9 Підключення окремого усмоктувального трубопровода
10 Поплавцевий вимикач (тільки DIVE 6500/34)

Насос поставляється готовим до роботи з комбінованим ніпелем, двома кришками для роздільного відбору води та інструкцією по експлуатації.

4 ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

⚠️ НЕБЕЗПЕКА! Небезпека під час дотику до струмопровідних деталей! Несправність насоса або подовжувального кабелю може призвести до серйозних травм!

Негайно від'єднайте штекер від електричної мережі.
Підключайте пристрій через автоматичний запобіжний вимикач із номінальним стру- мом пошкодження < 30 мА.

ОБЕРЕЖНО! Небезпека травмування через гарячу воду У разі тривалої експлуатації (> 10 хв.) із закритою напірною стороною вода у насосі може дуже нагрітися та неконтрольовано витікати!

Від'єднайте насос від електромережі та дайте насосу та воді охолонути.
Перевірте рівень води на усмоктувальній стороні.
■ Перевірте герметичність ліній.
Перевірте встановлення всмоктувальної та напірної лінії.
Експлуатуйте насос знову тільки після усунення всіх несправностей!

У жодному разі не підіймайте насос вище мережевого кабелю, не транспортуйте та не закріплюйте його. У жодному разі не витягайте мережевий штекер із розетки за мережевий кабель.
■ Самовільні модифікації або перебудови насоса заборонено. Доручайте виконання ремонту тільки нашій сервісній службі.
Під час роботи з пристроєм підключайте вставляйте штекер. Захищайте мережевий штекер від вологи.
Використовуйте насос та подовжувальний кабель лише у бездоганному технічному стані. Пошкоджені прилади забороняється експлуатувати.
- Тримайте насос на безпечній відстані від тварин або вимкніть його в разі наближення тварин.

Електрична безпека

Коли в басейні або садовому ставку знаходяться люди, насос не має працювати.
Домашня мережева напруга повинна збіга- тися з даними для мережевої напруги в технічній документації. Не використовуйте будь-яку іншу напругу живлення.
Прилад дозволяється використовувати тільки на електричних пристосуваннях згідно DIN/VDE 0100, частина 737, 738 та 702. Для забезпечення захисту потрібно встановити лінійний захисний автомат 10 А.
Використовуйте тільки подовжувальні кабелі, призначені для використання поза приміщеннями — мінімальний поперечний переріз 3 x 1,5 мм², класу H07RN-F відповідно до стандарту DIN 57282/57245 з бризкозахисним штепсельним роз'ємом. Кабельні барабани повинні бути повністю розмотані.
■ Перед кожним введенням в експлуатацію перевіряйте стан подовжувальних кабелів.

5 МОНТАЖ

5.1 Монтаж напірного трубопроводу (01)

ПРИМИТКА Комбінований ніпель можна обрізати відповідно до вибраного патрубка для підключення шланга. Використовуйте шланг максимально можливого діаметру.

1. Нагвинтіть комбінований ніпель (01/7) із кільцем ущільнювача на виході насоса (01/1).
2. Закріпіть шланг на комбінованому ніпелі.
3. Закріпіть мережевий кабель (01/6) на напірному трубопроводі за допомогою затискачів для кабелю.
4. Повністю розмотайте мережевий кабель.
5. Вставте роз'єм живлення в розетку.

5.2 Приєднання всмоктувального трубопроводу (03/04)

УВАГА! Небезпека пошкодження обладнання! Насос функціонує неналежним чином, якщо точка забору знаходиться на 18 м вище, ніж насос.

Переконайтеся в тому, що точка забору не перевищує 18 м над насосом.

УВАГА! Небезпека пошкодження обладнання! Насос не може вентилюватися, якщо окремий усмоктувальний шланг не заповнений водою.

Наповніть окремий усмоктувальний шланг водою, щоб переконатися в його правильній роботі.

Підключення (03/1) для окремого усмоктувального трубопровода, наприклад, для «плаваючого забору» води з верхньої частини бака (04/1), розташоване на нижній стороні насоса. При перекачуванні через окремий усмоктувальний трубопровід запобігається усмоктування через впускний сітчастий фільтр. Відкачування води здійснюється тільки через додатково встановлений усмоктувальний шланг (04/3). До усмоктувального шланга також можна прикріпити поплавок (04/2). Це забезпечить відкачування води на верхню поверхню бака.

DIVE 6500/34: Насос вмикається і вимикається поплавцевим вимикачем залежно від рівня води.
DIVE 5600/44: Насос вмикається і вимикається автоматично за допомогою вбудованого реле тиску.
1. Відкрийте (03/а) кришку на нижньому боці насоса. При необхідності використовуйте інструменти.
2. Наповніть насос водою до переливання.
3. Встановіть (03/b) ущільнення та кришку з різьбою.
4. Приєднайте (03/с) усмоктувальний шланг.
5. Наповніть шланг водою зі сторони всмоктування.
6. Помістіть насос (04/4) в бак.

6 ВВЕДЕННЯ В ЕКСПЛУАТАЦИЮ

УВАГА! Небезпека затоплення! У разі неправильної роботи насоса вода може протікати і викликати подальше пошкодження в результаті затоплення.

За допомогою відповідних заходів необхідно усунути появу повторних пошкоджень, що виникають у насосі через затоплення відсіків.

УВАГА! Небезпека пошкодження обладнання! Якщо напірні трубопроводи неповністю спорожнені, насос працює насухо, і це може викликати пошкодження насоса.

■ Перед повторним введенням в експлуатацію після вилучення місця його використання переконайтеся, що напірний трубопровід повністю випорожнений.
Увімкніть насос, підвішений на тросі (01/8), або переконайтеся, що насос знаходиться в безпечному положенні (у вертикальному або горизонтальному положенні).
Експлуатуйте насос лише в тому випадку, коли він повністю занурений.
Слідкуйте за достатньою відстанню насоса до грунту.
Насос ніколи не повинен працювати із за- критим напірним трубопроводом.
У разі експлуатації в шахтах завжди звертайте увагу на відповідні розміри.
Завжди накривайте шахти, щоб на них можна було безпечно наступати зверху.

ПРИМИТКА На виході насоса (DIVE 5600-44) передбачений зворотний клапан. Він запобігає випорожненню напірного трубопроводу при кожній зупинці насоса.

7 ЕКСПЛУАТАЦІЯ

7.1 Увімкнення насоса

УВАГА! Небезпека пошкодження обладнання! Насос не повинен усмоктувати тверді частки. Пісок та інші речовини з абразивними властивостями у рідині, яка подається, псують насос.

■ Стежте за тим, щоб в рідину не потрапили тверді частинки.

i ПРИМІТКА У разі встановлення насоса на замулений, піщаний або кам'янистий ґрунт використовуйте відповідну пластину для надійного встановлення насоса.

1. Тільки DIVE 5600/44: Відкрийте стопорний пристрій напірного трубопроводу (клапан, форсунку, водопровідний кран).
2. Повністю розмотайте мережевий кабель (01/6).

3. Переконайтеся в тому, що електричні штекерні з'єднання розміщені в області, безпечній від затоплень.

4. Тільки DIVE 6500/34: Встановіть висоту вмикання та вимикання (див. розділ 7.2 "Установка висоти вмикання та вимикання (DIVE 6500/34)", сторінка 123).

5. Повільно занурте насос у рідину. Тримайте насос під невеликим нахилом, щоб ма-ти змогу видалити повітря, що може потра-пити в насос.
6. Вставте роз'єм живлення в розетку.

7.2 Установка висоти вмикання та вимикання (DIVE 6500/34)

Кабель поплавцевого вимикача (01/9) кріпиться на корпусі насоса (01/5). Шляхом зміни позиції затискання можна індивідуально налаштувати точки спрацьовування поплавцевого вимикача. Рекомендована довжина кабелю поплавцевого вимикача прибл. 100 мм.

УВАГА! Небезпека пошкодження обладнання! У разі відкачування є небезпека запуску насоса насухо та пошкодження обладнання через це.

Постійно слідкуйте за насосом під час висмоктування до залишкового рівня води та не допускайте роботи насоса насухо.
У разі досягнення залишкового рівня води вимкніть насос, витягнувши мережевий штекер.

i ПРИМІТКА Якщо рівень води нижче за- лишкового рівня води, насос усмоктує повітря. У цьому випадку в разі зростання рівня води та перед наступною експлуатацією треба ви- далити повітря з насоса.

7.3 Вимкнення насоса

1. Витягнути мережевий штекер із розетки.

8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ДОГЛЯД

⚠️ НЕБЕЗПЕКА! Небезпека ураження е- лектричним струмом! Перед будь-якими ро- ботами з усунення несправностей виймайте з розетки мережевий кабель.

Перед здійсненням будь-яких робіт з усу- нення неполадок завжди витягуйте штекер із мережі живлення.
Неполадки в електричних приладах має усувати кваліфікованих електрик.

8.1 Чищення насоса

ПРИМИТКА Після подавання хлорованої води до плавального басейну чи рідин, що залишають після себе осад, слід промити насос чистою водою.

1. При необхідності промийте впускний сіт- частий фільтр (01/4) чистою водою.

9 УСУНЕННЯ НЕСПРАВНОСТЕЙ

⚠️ НЕБЕЗПЕКА! Небезпека ураження е- лектричним струмом! Перед будь-якими ро- ботами з усунення несправностей виймайте з розетки мережевий кабель.

Перед здійсненням будь-яких робіт з усу- нення неполадок завжди витягуйте штекер із мережі живлення.
Неполадки в електричних приладах має усувати кваліфікованих електрик.

ПРИМІТКА У разі виникнення неполадок, які ви не можете усунути самостійно, зверніться до нашого сервісного центру.

Несправність	Можлива причина	Усунення не-справностей
Двигун не працює.	Робоче коле-со заблоковано.	Видаліть бруд у зоні всмоктування. За допомогою відповідного інструменту виконайте очищення двигуна через отвір у нижній частині його корпусу, повертаючи двигун, щоб усунути забивання.
	Термовими-кач вимкнув-ся.	Зачекайте, доки термовими-кач зновуввімкне насос. Слідкуйте за максимальною температурою подаваного се-редовища. По-трібно переві-рити насос.
	Мережева напруга від-сутня.	Доручіть електрикові переві-рити лінію електропоста-чання.
	Поплавце-вий вимикачне вмикається під час підвищення рівня води.	Надішліть насос до сервіс-ного центру AL-KO.
	Систему за-хисту від ро-боти насухо активовано	Перевірити усмоктуваль-ний трубопро-від.
	Активація датчика ви-трати води	Перевірити усмоктуваль-ний трубопро-від. Від'єднайте ме-режевий ка-бель і знову приєднайте йо-го.
Насос працює, але не подає рідину.	Повітря в корпусі насоса.	Видалити пові-тря, нахиливши насос.
	Закупорка під час усмоктування.	Видаліть бруд у зоні всмоктування.
	Напірний трубопровід закритий.	Відкрити напір-ний трубопро-від.
	Напірний шланг зігну-тий.	Розправте на-пірний шланг.
	Систему за-хисту від ро-боти насухо активовано	Перевірити усмоктуваль-ний трубопро-від.
Об'єм подаваної рідини надто ма-лий	Діаметр шланга над-то малий.	Використовуйте напірний шланг із більшим діа-метром.
	Закупорка під час усмоктуван-ня.	Видаліть бруд у зоні всмокту-вання.
	Висота подавання надто велика.	Зважайте на ви-соту подавання, див. технічні ха-рактеристики!
	Окремий усмоктуваль-ний шланг надто дов-гий.	Зважайте на висоту подавання, див. технічні характе-ристики!

10 ЗБЕРІГАННЯ

i ПРИМІТКА При ймовірності замороження необхідно повністю злити воду та передислокувати насос в місце захищене від надмірно низької температури.

11 УТИЛІЗАЦІЯ

Електронні та електричні пристрої не належать до звичайних побутових відходів. їх слід збирати та викидати окремо.

Упаковка, прилад і приладдя виготовлені з придатних для переробки матеріалів і підлягають відповідній утилізації.

12 СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням: www.al-ko.com/service-contacts

13 ГАРАНТИЯ

До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк давності визначається законодавством країни, у якій прилад було куплено.

Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуатації
Використання приладу за призначенням
Використання оригінальних запчастин

Гарантія анулюється за таких умов:

■ Самовільний ремонт
Самовільна зміна технічних характеристик
Використання не за призначенням

Гарантія не поширюється на:

Пошкодження лакофарбового покриття, спричинене звичайним зношуванням
■ частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (х)

Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим споживачем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авторизовану сервісну службу. Це гарантійне зобов'язання не змінює встановлені законом претензії покупця до продавця.
