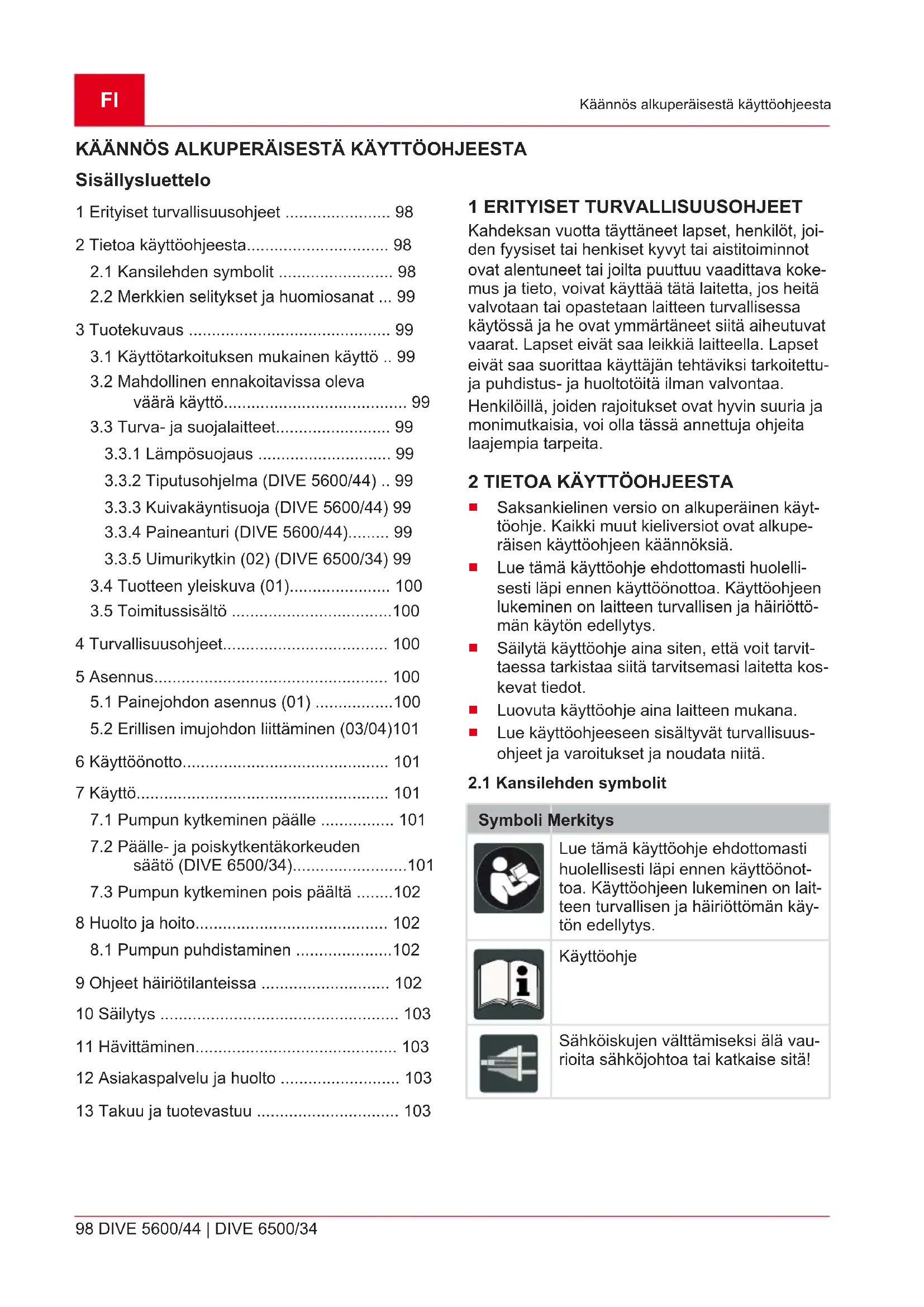

KÄYTTÖOHJE Dive 63004 AL-KO

2.2 Merkkien selitykset ja huomiosanat ... 99

3 Tuotekuvaus ............................................ 99

3.1 Käyttötarkoituksen mukainen käyttö .. 99

3.2 Mahdollinen ennakoitavissa oleva

väärä käyttö........................................ 99

3.3 Turva- ja suojalaitteet......................... 99

3.3.3 Kuivakäyntisuoja (DIVE 5600/44) 99

3.4 Tuotteen yleiskuva (01)...................... 100

5.2 Erillisen imujohdon liittäminen (03/04)101

6 Käyttöönotto............................................. 101 7 Käyttö....................................................... 101

7.1 Pumpun kytkeminen päälle ................ 101

7.2 Päälle- ja poiskytkentäkorkeuden

säätö (DIVE 6500/34).........................101

7.3 Pumpun kytkeminen pois päältä ........102

• 9 Ohjeet häiriötilanteissa p. 102
• 10 Säilytys p. 103
• 11 Hävittäminen p. 103
• 12 Asiakaspalvelu ja huolto p. 103
• 13 Takuu ja tuotevastuu 1 ERITYISET TURVALLISUUSOHJEET Kahdeksan vuotta täyttäneet lapset, henkilöt, joi- den fyysiset tai henkiset kyvyt tai aistitoiminnot ovat alentuneet tai joilta puuttuu vaadittava koke- mus ja tieto, voivat käyttää tätä laitetta, jos heitä valvotaan tai opastetaan laitteen turvallisessa käytössä ja he ovat ymmärtäneet siitä aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa käyttäjän tehtäviksi tarkoitettu- ja puhdistus- ja huoltotöitä ilman valvontaa. Henkilöillä, joiden rajoitukset ovat hyvin suuria ja monimutkaisia, voi olla tässä annettuja ohjeita laajempia tarpeita. p. 103

Saksankielinen versio on alkuperäinen käyt- töohje. Kaikki muut kieliversiot ovat alkupe- räisen käyttöohjeen käännöksiä.

Lue tämä käyttöohje ehdottomasti huolelli- sesti läpi ennen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttö- män käytön edellytys.

Säilytä käyttöohje aina siten, että voit tarvit- taessa tarkistaa siitä tarvitsemasi laitetta kos- kevat tiedot.

Luovuta käyttöohje aina laitteen mukana.

Lue käyttöohjeeseen sisältyvät turvallisuus- ohjeet ja varoitukset ja noudata niitä.

2.1 Kansilehden symbolit

Symboli Merkitys Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönot- toa. Käyttöohjeen lukeminen on lait- teen turvallisen ja häiriöttömän käy- tön edellytys. Käyttöohje Sähköiskujen välttämiseksi älä vau- rioita sähköjohtoa tai katkaise sitä!477275_f 99 Tuotekuvaus

2.2 Merkkien selitykset ja huomiosanat

VAARA! Tarkoittaa välittömän vaaran ai- heuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VAROITUS! Tarkoittaa mahdollisesti vaaral- lista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivai- kean loukkaantumisen, jos sitä ei vältetä. HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä. HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä. 3 TUOTEKUVAUS Tässä käyttöohjeessa kuvaillaan eri pumppumal- leja. Tarkista käytössä oleva malli tyyppikilven perusteella.

3.1 Käyttötarkoituksen mukainen käyttö

Pumppu on tarkoitettu yksityiseen käyttöön talos- sa ja puutarhassa. Sitä saa käyttää vain käyttöra- joitusten puitteissa teknisten tietojen mukaisesti. Pumppu soveltuu seuraaviin käyttötarkoituksiin:

säiliöiden sisällön siirtoon ja tyhjennykseen

vedenottoon kaivoista, kuiluista tai muista ve- sisäiliöistä

kastelujärjestelmiin ja nurmikon kastelulaittei- siin

kotitalouksien vesihuoltoon Pumppu soveltuu ainoastaan seuraavien nestei- den kuljettamiseen:

puhdas vesi, sadevesi

klooripitoinen vesi (esim. uima-altaat)

käyttövesi Muunlaista tai laajempaa käyttöä ei katsota käyt- tötarkoituksen mukaiseksi.

3.2 Mahdollinen ennakoitavissa oleva väärä

käyttö Pumppu ei sovellu jatkuvaan käyttöön. Se ei so- vellu seuraavien aineiden pumppaamiseen:

syövyttävät aineet, kemikaalit

syövyttävät, syttyvät, räjähtävät tai kaasuun- tuvat nesteet

nesteet, joiden lämpötila on yli 35 °C

hiekkapitoinen vesi ja hankaavat nesteet.

3.3 Turva- ja suojalaitteet

VAROITUS! Loukkaantumisvaara. Vialli- set turvalaitteet ja suojukset sekä turvalaitteiden ja suojusten poistaminen käytöstä voivat aiheut- taa vakavia vammoja.

Korjauta vialliset turvalaitteet ja suojukset.

Älä koskaan poista turvalaitteita tai suojuksia toiminnasta.

Pumppu on varustettu lämpösuojakytkimellä, joka sammuttaa moottorin ylikuumenemisen yhtey- dessä. Pumppu käynnistyy uudelleen automaatti- sesti noin 15 - 20 minuuttia kestävän jäähdytys- vaiheen jälkeen. Käytä pumppua vain, kun se on täysin upoksissa.

3.3.2 Tiputusohjelma (DIVE 5600/44)

Jotta pumppu ei sammuisi ennenaikaisesti erit- täin pieniä vesimääriä pumpattaessa (esim. joh- dosta tippuvat pisarat), käynnistetään tiputusoh- jelma. Siinä tehdään seitsemän käynnistysyritystä 150 sekunnin kuluessa. Lopuksi pumppu kytkeytyy pois päältä. Toimenpide toistetaan lyhyen ajan kuluttua. Jos seuraavatkaan käynnistysyritykset (tunnin välein) eivät onnistu, pumppu kytkeytyy pois päältä. Pumpun käynnistämiseksi uudelleen on irrotetta- va verkkopistoke ja kytkettävä se uudelleen.

3.3.3 Kuivakäyntisuoja (DIVE 5600/44)

Pumpussa on kuivakäyntisuoja. Kuivakäyntisuoja kytkee pumpun pois päältä, kun vettä ei imetä. Tämän jälkeen pumppu yrittää useita kertoja au- tomaattisesti kytkeytyä jälleen päälle.

3.3.4 Paineanturi (DIVE 5600/44)

Pumpussa on paineanturi. Pumppu kytkeytyy tä- män anturin kautta automaattisesti pois päältä ja päälle, kun kiinteästi asetettu paine saavutetaan.

Painearvot: katso tekniset tiedot.

3.3.5 Uimurikytkin (02) (DIVE 6500/34)

Pumppu kytkeytyy automaattisesti päälle uimuri- kytkimen kautta, kun tietty vedenpinta (kytkentä- korkeus) saavutetaan (02/a), ja jälleen pois pääl-FI 100 DIVE 5600/44 | DIVE 6500/34 Turvallisuusohjeet tä, kun vedenpinta laskee poiskytkentäkorkeu- teen (02/b). Uimurikytkimen on päästävä liikku- maan vapaasti veden pinnalla.

3.4 Tuotteen yleiskuva (01)

Nro Osa 1 Pumpun ulostulo 2 Kantokahva 3 Kaapelikiinnitys 4 Imusiivilä 5 Pumpun kotelo 6 Virtajohto 7 Yhdistelmänippa 8 Merkki köyden kiinnitystä varten 9 Erillisen imujohdon liitätä 10 Uimurikytkin (vai DIVE 6500/34)

Pumppu toimitetaan käyttövalmiina yhdistelmäni- poilla, kahdella kannella erillistä vedenottoa var- ten sekä käyttöohjeella varustettuna. 4 TURVALLISUUSOHJEET VAARA! Jännitteisten osien koskettami- seen liittyvä vaara! Pumpun tai jatkojohdon vika voi aiheuttaa vakavia vammoja!

Liitä laite FI-suojakytkimen kautta nimellisvi- kavirralla, joka on <30mA. VARO! Kuuman veden aiheuttama louk- kaantumisvaara Pitemmän käytön yhteydessä suljettua painepuolta kohti (>10min) pumpussa oleva vesi voi kuumentua hyvin kuumaksi ja tulla ulos hallitsemattomasti!

Erota pumppu verkkovirrasta ja anna pum- pun ja veden jäähtyä.

Tarkista veden taso imupuolella.

Tarkista johtojen tiiviys.

Tarkista imu- ja painejohdon asennus.

Ota pumppu uudelleen käyttöön vasta, kun kaikki viat on korjattu!

Älä koskaan nosta, kuljeta tai kiinnitä pump- pua pitämällä kiinni virtajohdosta. Älä irrota pistoketta pistorasiasta vetämällä virtajohdos- ta.

Omavaltaisten muutosten tai lisäysten teke- minen pumppuun on kielletty. Korjaukset saa tehdä vain meidän asiakaspalvelumme.

Vedä pistoke irti pistorasiasta ennen laitteen parissa työskentelyä. Suojaa pistoke kosteu- delta.

Käytä pumppua ja jatkojohtoa vain, kun ne ovat teknisesti moitteettomassa kunnossa. Viallisia laitteita ei saa käyttää.

Noudata turvaetäisyyttä eläimiin ja/tai kytke pumppu pois päältä, kun eläimet lähestyvät sitä. Sähköturvallisuus

Pumppua ei saa käyttää, jos uima-altaassa tai puutarhalammessa on ihmisiä.

Talon verkkojännitteen on vastattava tekni- sissä tiedoissa mainittua verkkojännitettä; muuta syöttöjännitettä ei saa käyttää.

Laitetta saa käyttää vain ainoastaan mää- räykset DIN/VDE 0100, osa 737, 738 ja 702 täyttävien laitteiden kanssa. Laitteen suojaa- miseksi on asennettava 10A:n johdonsuoja- katkaisin.

Käytä vain jatkojohtoja, jotka on tarkoitettu ul- kokäyttöön – minimipoikkipinta-ala 3x1,5mm

, laatu H07RN-F standardin DIN 57282/57245 mukaisesti roiskevesisuojatulla liittimellä. Kelaa kaapelikelat aina kokonaan auki.

Tarkista jatkojohdon kunto aina ennen käyt- töä. 5 ASENNUS

5.1 Painejohdon asennus (01)

HUOMAUTUS Yhdistelmänippa voidaan leikata valittuun letkuliitäntään sopivaksi. Käytä letkua, jonka halkaisija on mahdollisimman suuri.

1. Kierrä yhdistelmänippa (01/7) tiivisterenkai-

neen pumpun ulostuloon (01/1).

2. Kiinnitä letku yhdistelmänippaan.

3. Kiinnitä virtajohto (01/6) nippusiteillä paine-

4. Kelaa virtajohto kokonaan auki.

5. Työnnä verkkopistoke pistorasiaan.477275_f 101

5.2 Erillisen imujohdon liittäminen (03/04)

HUOMAUTUS! Laitteen vaurioitumisvaara! Laite ei toimi oikein, jos vedenottopaikka on 18m korkeammalla kuin itse pumppu.

Varmista, että vedenottopaikka ei ole yli 18m korkeammalla kuin vedenpinta. HUOMAUTUS! Laitteen vaurioitumisvaara! Pumpun ilmanpoisto ei onnistu, jos erillistä imu- letkua ei ole täytetty vedellä.

Täytä erillinen imuletku vedellä asianmukai- sen toiminnan varmistamiseksi. Erillisen imujohdon liitäntä (03/1) esimerkiksi ve- den poistamiseen uimurin avulla säiliön yläosasta (04/1) sijaitsee pumpun alapuolella. Erillisen imu- johdon avulla pumpattaessa imu imusiivilän kaut- ta on estetty. Vettä pumpataan pois vain lisäksi asennetun imuletkun (04/3) kautta. Lisäksi imu- letkuun voidaan kiinnittää myös uimuri (04/2). Sil- loin vesi tyhjennetään säiliön pinnalta.

DIVE 6500/34: Pumppu kytkeytyy päälle ja pois päältä uimurikytkimen kautta veden pin- nankorkeudesta riippuen.

DIVE 5600/44: Integroitu painekytkin kytkee pumpun automaattisesti päälle ja pois päältä.

1. Avaa kansi pumpun alapuolelta (03/a). Käytä

tarvittaessa apuna työkalua.

2. Täytä pumppu vedellä ylivuotoon asti.

3. Asenna tiiviste ja kierteillä varustettu kansi

4. Liitä imujohto (03/c).

5. Täytä imuletku imupuolelta vedellä.

6. Aseta pumppu (04/4) säiliöön.

HUOMAUTUS! Veden tulvimisen vaara! Jos pumpussa on häiriöitä, siitä voi vuotaa vettä, jon- ka tulviminen saattaa aiheuttaa seurausvahinko- ja.

Varmista sopivin toimenpitein, että pumpun häiriöistä ei voi aiheutua tulvimisesta johtuvia seurausvahinkoja. HUOMAUTUS! Laitteen vaurioitumisvaara! Jos painejohto ei ole täysin tyhjentynyt, ilma ei poistu itsestään pumpusta ja pumppu voi vaurioi- tua.

Kun pumppua käytetään kuilusta poistamisen jälkeen seuraavan kerran, varmista, että pai- nejohto on tyhjentynyt kokonaan.

Käytä pumppua niin, että se riippuu vaijerin varassa (01/8), tai varmista sen tukeva (pys- ty- tai vaakasuora) asento.

Käytä pumppua vain, kun se on täysin upok- sissa.

Varmista, että etäisyys pohjaan on riittävä.

Älä koskaan käytä pumppua painejohdon ol- lessa suljettuna.

Huolehdi riittävästä mitoituksesta, kun pump- pua käytetään kuiluissa.

Peitä kuilut siten, että kukaan ei voi pudota niihin. HUOMAUTUS Pumpussa (DIVE 5600-44) on takaiskusuojus pumpun ulostulossa. Sen avul- la vältetään se, että painejohto tyhjenee aina pumpun pysähtyessä. 7 KÄYTTÖ

7.1 Pumpun kytkeminen päälle

HUOMAUTUS! Laitteen vaurioitumisvaara! Pumppu ei saa imeä kiintoaineita. Hiekka ja muut hiovat aineet pumpattavassa nesteessä rikkovat pumpun.

Varmista, ettei kuljetettavaan nesteeseen pääse kiintoaineita. HUOMAUTUS Aseta pumppu sopivan le- vyn päälle, jos pohja on mutainen, hiekkainen tai kivinen, varmistaaksesi pumpun tukevan asen- non tai liitä erillinen imujohto.

1. Vain DIVE 5600/44: Avaa kaikki painejohdos-

sa olevat sulkimet (venttiili, ruiskusuutin, vesi- hana).

2. Kelaa virtajohto (01/6) kokonaan auki.

3. Varmista, että sähköliitännät ovat alueella,

jossa ei ole tulvimisvaaraa.

4. Vain DIVE 6500/34: Säädä päälle- ja poiskyt-

kentäkorkeus (katso Luku 7.2 "Päälle- ja poiskytkentäkorkeuden säätö (DIVE 6500/34)", sivu101).

5. Upota pumppu hitaasti pumpattavaan ainee-

seen. Pidä pumppua samalla hieman viistos- sa asennossa, jotta sen sisään mahdollisesti jäänyt ilma pääsee tulemaan ulos.

6. Työnnä verkkopistoke pistorasiaan.

7.2 Päälle- ja poiskytkentäkorkeuden säätö

(DIVE 6500/34) Uimurikytkimen johto (01/9) on kiinnitetty pumpun koteloon (01/5). Kiinnityskohtaa muuttamalla voi-FI 102 DIVE 5600/44 | DIVE 6500/34 Huolto ja hoito daan säätää uimurikytkimen kytkentäpisteitä yksi- löllisesti. Uimurikytkimen johdon suositeltava pi- tuus on noin 100 mm. HUOMAUTUS! Laitteen vaurioitumisvaara! Pumppauksen aikana on vaarana pumpun käy- minen kuivana, mistä aiheutuu vaurioita.

Valvo pumppua jatkuvasti, kun vettä pumpa- taan jäännösvesikorkeudessa ja vältä pum- pun käymistä kuivana.

Ota pumppu pois toiminnasta irrottamalla verkkopistoke, kun jäännösvesikorkeus saa- vutetaan. HUOMAUTUS Pumppu imee ilmaa, jos jäännösvesikorkeus alittuu. Vedenpinnan koho- tessa pumpussa oleva ilma on poistettava, ennen kuin pumppua käytetään uudelleen.

7.3 Pumpun kytkeminen pois päältä

1. Vedä verkkopistoke pois pistorasiasta.

VAARA! Sähköiskun vaara! Kun pumpulle tehdään toimenpiteitä, on sähköiskun vaara.

Irrota verkkopistoke ennen kaikkia häiriön- poistoon liittyviä töitä.

Sähköjärjestelmää koskevia vikoja saa korja- ta ainoastaan sähköalan ammattihenkilö.

8.1 Pumpun puhdistaminen

HUOMAUTUS Pumppu on huuhdeltava puhtaalla vedellä, jos sillä on kuljetettu klooripi- toista uima-altaan vettä tai nesteitä, joista jää pumppuun jäämiä.

1. Puhdista imusiivilä (01/4) tarvittaessa puh-

VAARA! Sähköiskun vaara! Kun pumpulle tehdään toimenpiteitä, on sähköiskun vaara.

Irrota verkkopistoke ennen kaikkia häiriön- poistoon liittyviä töitä.

Sähköjärjestelmää koskevia vikoja saa korja- ta ainoastaan sähköalan ammattihenkilö. HUOMAUTUS Jos et pysty korjaamaan vaurioita, käänny lähimmän asiakaspalvelumme puoleen. Häiriö Mahdollinen syy Korjaus Moottori ei toimi. Juoksupyörä jumissa. Poista imualueella ole- va lika. Puhdista sopivalla työka- lulla moottorin kotelon takana olevan aukon kautta ja kierrä jumittuman pois- tamiseksi. Lämpökytkin on kytkenyt pumpun pois päältä. Odota, kunnes lämpökytkin kyt- kee pumpun ta- kaisin päälle. Huomioi kulje- tettavan aineen maksimilämpöti- la. Tarkastuta pumppu. Ei verkkojän- nitettä. Tarkista sulak- keet, anna säh- köalan ammatti- laisen tarkastaa virransyöttö. Uimurikytkin ei kytke ve- denpinnan kohotessa. Lähetä pumppu AL-KO-huol- toon. Kuivakäynti- suoja aktivoi-

Tarkasta imu- puoli. Tiputusohjel- ma aktivoitu Tarkasta imu- puoli. Irrota virtajohto ja kytke se uu- delleen.477275_f 103 Säilytys Häiriö Mahdollinen syy Korjaus Pumppu on käynnissä, mutta ei kul- jeta nestettä. Ilmaa pum- pun kotelos- sa. Tyhjennä ilma pumpusta pitämäl- lä pumppua vinos- sa asennossa. Imupuolen tu- kos. Poista imualueella ole- va lika. Painejohto suljettu. Avaa painejoh- to. Paineletku taittunut. Suorista paine- letku. Kuivakäynti- suoja aktivoitu Tarkasta imu- puoli. Syöttömäärä liian pieni Letkun halkai- sija liian pieni. Käytä suurem- paa paineletkua. Imupuolen tu- kos. Poista imualueella ole- va lika. Imukorkeus liian suuri. Huomioi maksi- misyöttökor- keus, katso tek- niset tiedot! Erillinen imu- letku liian pit- kä. Huomioi maksimi- syöttökorkeus, katso tekniset tie- dot! 10 SÄILYTYS HUOMAUTUS Jos on olemassa jäätymis- vaara, järjestelmä on tyhjennettävä täydellisesti ja pumppu säilytettävä jäätymiseltä suojattuna.

Käytöstä poistetut sähkö- ja elektroniikka- laitteet eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen! Pakkaus, laite ja lisävarusteet on valmistettu kier- rätettävistä materiaaleista, ja ne voidaan vastaa- vasti hävittää.

12 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO- huoltopisteeseen. Niiden yhteystiedot löytyvät in- ternet-osoitteesta www.al-ko.com/service-contacts

13 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oi- keus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassa- oloaika määräytyy laitteen ostomaan lainsäädännön mukaan. Takuu on voimassa vain, kun:

tätä käyttöohjetta noudatetaan

laitetta käsitellään asianmukaisesti

käytetään alkuperäisvaraosia. Takuu raukeaa, jos:

laitetta yritetään korjata omavaltaisesti

laitteeseen tehdään omavaltaisia teknisiä muutoksia

Laitetta käytetään sen käyttötarkoituksen vastaisesti. Takuu ja tuotevastuu eivät koske:

tavallisesta käytöstä johtuvia maalipinnan vaurioita

kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa, Takuu- ja tuotevastuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esit- tää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.RO 104 DIVE 5600/44 | DIVE 6500/34 Traducerea manualului de utilizare original
