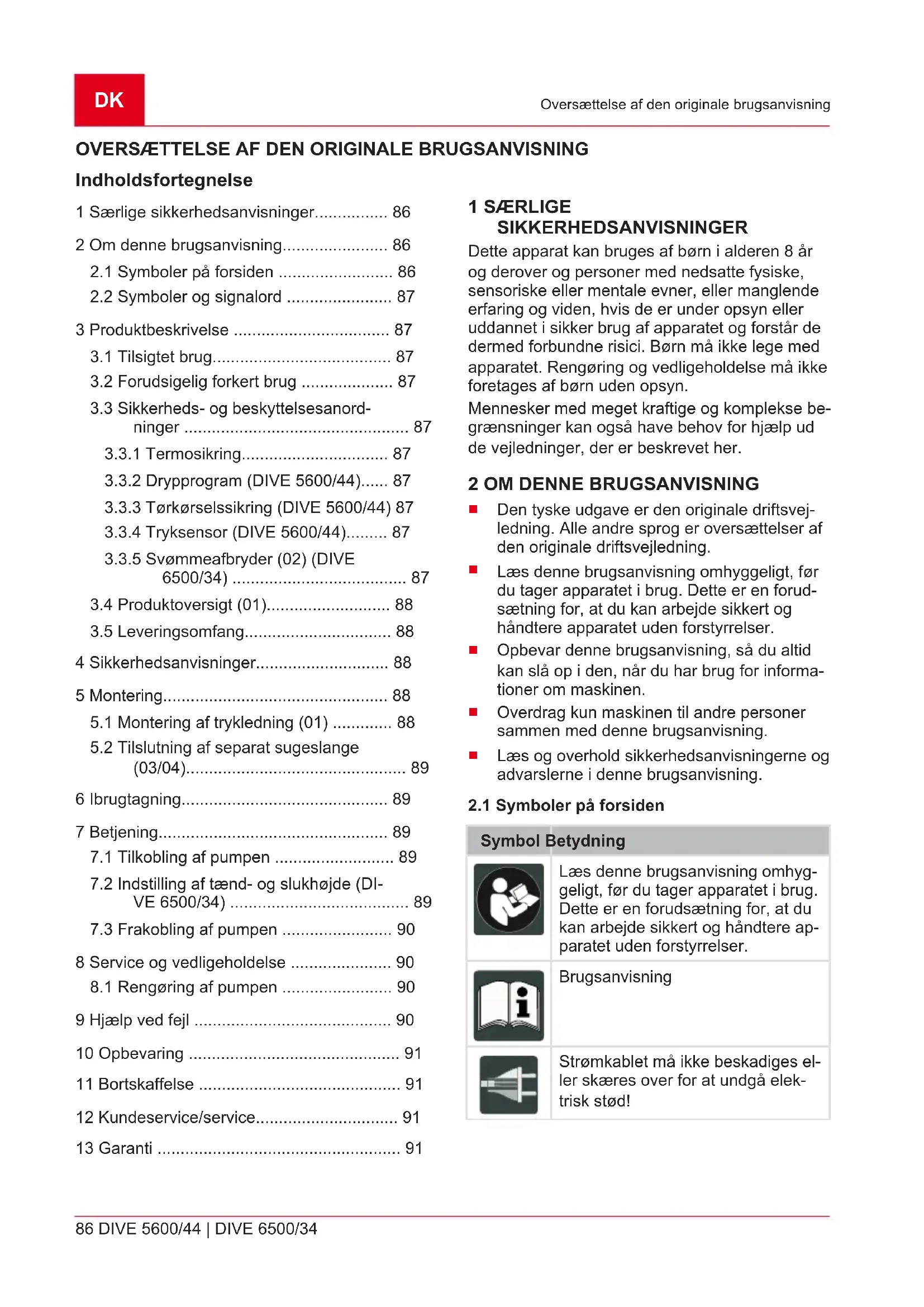

BRUGSANVISNING Dive 63004 AL-KO

1 Særlige sikkerhedsanvisninger...... 86
2 Om denne brugsanvisning.... 86
2.1 Symboler på forsiden 86
2.2 Symboler og signalord 87
3 Produktbeskrivelse 87
3.1 Tilsigtet brug.... 87
3.2 Forudsigelig forkert brug 87
3.3 Sikkerheds- og beskyttelsesanordninger 87
3.3.1 Termosikring.... 87
3.3.2 Drypprogram (DIVE 5600/44)..... 87
3.3.3 Tørkørselssikring (DIVE 5600/44) 87
3.3.4 Tryksensor (DIVE 5600/44)...... 87
3.3.5 Svømmeafbryder (02) (DIVE 6500/34) 87
3.4 Produktoversigt (01)...... 88
3.5 Leveringsomfang.... 88
4 Sikkerhedsanvisninger.... 88
5 Montering....88
5.1 Montering af trykledning (01) 88
5.2 Tilslutning af separat sugeslange (03/04)....89
6 Ibrugtagning....89
7 Betjening....89
7.1 Tilkobling af pumpen 89
7.2 Indstilling af tænd- og slukhøjde (DI-VE 6500/34) 89
7.3 Frakobling af pumpen 90
8 Service og vedligeholdelse 90
8.1 Rengøring af pumpen 90
9 Hjælp ved fejl 90
10 Opbevaring 91
11 Bortskaffelse 91
12 Kundeservice/service.... 91
13 Garanti 91

1 SÄERLIGE SIKKERHEDSANVISNINGER

Dette apparat kan bruges af børn i alderen 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner, eller manglende erfaring og viden, hvis de er under opsyn eller uddannet i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

Mennesker med meget kraftige og komplekse begrænsninger kan også have behov for hjælp ud de vejledninger, der er beskrevet her.

2 OM DENNE BRUGSANVISNING

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.
- Opbevar denne brugsanvisning, så du altid kan slå op i den, när du har brug for informationer om maskinen.
■ Overdrag kun maskinen til andre personer sammen med denne brugsanvisning.
Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

2.1 Symboler på forsiden

Symbol Betydning

Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.

Brugsanvisning

Strømkablet må ikke beskadiges eller skæres over for at undgå elektrisk stød!

⚠️ FARE! Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.

⚠ ADVARSEL! Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser.

⚠ FORSIGTIG! Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.

OBS! Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

i BEMÆRK Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.

3 PRODUKTBESKRIVELSE

I denne vejledning er de forskellige pumpemodeller beskrevet. Identificer din model ved typeskil- tet.

3.1 Tilsigtet brug

Pumpen er beregnet til privat brug i hus og have. Den må kun bruges iht. de tekniske data.

• Til tømning og ompumpning mellem beholdere
• Til at pumpe vand op af brønde, skakter og andre vandbeholdere
• til at drive vandingssystemer og plænevandere
  ■ til vandforsyning i hjemmet

Pumpen er kun egnet til pumpning af følgende væsker:

■ Rent vand, regnvand
■ Klorholdigt vand (f.eks. svømmebassiner)
Brugsvand

Enhver anden eller yderligere brug er ikke tilsigtet.

3.2 Forudsigelig forkert brug

Pumpen må ikke bruges til konstant drift. Den er ikke velegnet til pumpning af:

Drikkevand
Saltvand
Levnedsmidler
■ Aggressive medier, kemikalier

• Ætsende, brændbare, eksplosive eller gassende væsker
  ■ Væsker der er varmere end 35 °C
  ■ Sandholdigt vand og skurende væsker.
  ■ Spildevand med tekstil- eller papirandele.

3.3 Sikkerheds- og beskyttelsesanordninger

⚠ ADVARSEL! Fare for kvæstelser. Sikkerheds- og beskyttelsesanordninger, der er defekte eller deaktiverede, kan medføre alvorlige kvæstelser.

Få defekte sikkerheds- og beskyttelsesanordninger repareret.
Sikkerheds- og beskyttelsesanordningerne må aldrig sættes ud af kraft.

3.3.1 Termosikring

Pumpen er udstyret med en termosikring, der frakobler motoren, hvis den overophedes. Efter en kort afkølingsfase på ca. 15 - 20 minutter kobler pumpen automatisk til igen.

Pumpen må kun bruges, när den er fuldt neddyppet.

3.3.2 Drypprogram (DIVE 5600/44)

Et drypprogram starter op, när der transporteres meget små mængder vand (f.eks. dryp fra en ledning), så pumpen ikke slår for hurtigt fra.

Der udføres 7 startforsøg inden for 150 sekunder. Derefter slukker pumpen. Dette gentages efter kort tid. Er yderligere startforsøg (efter hver især en time) uden resultat, slås pumpen fra.

Stikket skal trækkes ud og isættes igen, før pumpen kan genstartes.

3.3.3 Tørkørselssikring (DIVE 5600/44)

Pumpen er udstyret med en tørkørselssikring. Tørkørselssikringen frakobler pumpen, hvis der ikke suges vand. Derefter forsøger pumpen flere gange automatisk at koble ind igen.

3.3.4 Tryksensor (DIVE 5600/44)

Pumpen er udstyret med en tryksensor. Via denne sensor tændes og slukkes der automatisk for pumpen, når det fast indstillede tryk nås.

■ Værdier tryk: se tekniske data.

3.3.5 Svømmeafbryder (02) (DIVE 6500/34)

Pumperne slår automatisk til (02/a) via svømme-afbryderen, när en bestemt vandstand nås (til-koblingshøjde). Når vandstanden falder, slår den fra igen ved frakoblingshøjden (02/b). Svømme-

afbryderen skal kunne bevæge sig frit på vandoverfladen.

3.4 Produktoversigt (01)

Nr. Komponent

1 Pumpeudgang

2 Bærehåndtag

3 Kabelklemme

4 Indløbssigte

5 Pumpehus

6 Netkabel

7 Kombinippel

8 Kærv til fastgørelse af wire

9 Tilslutning af separat sugeslange

10 Svømmeafbryder (kun DIVE 6500/34)

3.5 Leveringsomfang

Pumpen leveres klar til brug med kombinippel, to dæksler til den separate aftapning og driftsvejledning.

4 SIKKERHEDSANVISNINGER

dele! En fejl på pumpe eller forlængerledning kan forårsage alvorlig skade!

■ Fjern straks stikket fra lysnettet.
- Tilslut enheden via et fejlstrømsrelæ med en nominel reststrøm på < 30 mA.

varmt vand Ved længere drift mod en lukket trykside (> 10 min) kan vandet i pumpen blive meget varmt og sprøjte ukontrolleret ud!

Afbryd pumpen fra lysnettet, og lad pumpe og vand køle af.
■ Kontrollér vandniveauet på sugesiden.
■ Kontrollér ledningernes tæthed.
- Kontrollér suge- og trykledningens installation.
Tag først pumpen i brug igen, när alle mangler er afhjulpet!
Løft, transporter eller fastgør aldrig pumpen med strømkablet. Brug ikke kablet til at trække stikket ud af stikdåsen.

Uautoriserede ændringer eller modifikationer af pumpen er forbudt. Reparationer må kun udføres af vores kundeservice.
Træk stikket ud, før arbejder på maskinen. Beskyt stikket mod fugt.
Brug kun pumpe og forlængerledninger er i perfekt teknisk stand. Beskadigede maskiner må ikke betjenes.
- Hold sikker afstand til dyr, eller slukke for pumpen, när dyrene nærmer sig.

Elektrisk sikkerhed

Hvis der er personer i svømmebassinet eller i havedammen, må pumpen ikke benyttes.
■ Husets spænding skal være i overensstemmelse med den anførte spænding i de tekniske data. Anvend ingen anden forsynings-spænding.
■ Maskinen må kun betjenes i forbindelse med en elektrisk anordning iht. DIN/VDE 0100, del 737, 738 og 702. Af sikkerhedsmæssige årsager skal der installeres en effektafbryder på 10 A.
Brug kun forlængerledninger, der er egnet til en udendørs brug. Minimumstværsnit 3 x 1,5 mm² af kvaliteten H07RN-F iht. DIN 57282/57245 med stænkvandsbeskyttet stikanordning. Træk altid kabler helt ud af kabeltromler.
■ Kontroller tilstanden af din forlængerledning før hver brug.

5 MONTERING

5.1 Montering af trykledning (01)

i BEMÆRK Kombiniplen kan skæres af i overensstemmelse med den valgte slangetilslutning. Brug den størst mulige slangediameter.

1. Skru kombiniplen (01/7) med tætningsring ind i pumpeudgangen (01/1).
2. Slangen fastgøres på kombiniplen.
3. Fastgør kablet (01/ 6) med kabelbindere på trykledningen.
4. Rul kablet helt ud.
5. Sæt stikket i kontakten.

5.2 Tilslutning af separat sugeslange (03/04)

OBS! Fare for beskadigelse! Pumpen fungerer ikke som den skal, hvis aftapningsstedet ligger 18 meter højere end pumpen.

Sørg for, at aftapningsstedet ikke ligger mere end 18 m over vandets højde.

OBS! Fare for beskadigelse! Pumpen kan ikke udluftes, hvis den separate sugeslange ikke er fyldt med vand.

■ Fyld den separate sugeslange med vand for at sikre en korrekt funktion.

Tilslutning (03/1) til en separat sugeslange, for eksempel til "svømmende aftapning" af vand fra en cisternes øvre lag (04/1), er på undersiden af pumpen. Der suges ikke gennem indløbssigten, når der pumpes via den separate sugeslange. Der pumpes kun fra via den ekstra monterede sugeslange (04/3). Der kan også fastgøres en svømmer (04/2) til sugeslangen. Dermed pumpes vandet fra på cisternens overflade.

- DIVE 6500/34: Pumpen slås til og fra via en svømmeafbryder afhængigt af vandstanden. - DIVE 5600/44: Pumpen slås automatisk til og fra via den indbyggede pressostat.

1. Åbn dækslet på undersiden af pumpen (03/a). Brug eventuelt et værktøj som hjælp.
2. Fyld pumpen med vand, til det løber over.
3. Sæt tætning og dæksel på med gevind (03/b).
4. Tilslut sugeslangen (03/C).
5. Fyld sugeslangen med vand på sugesiden.
6. Før pumpen (04/4) ned i cisternen.

6 IBRUGTAGNING

OBS! Fare for oversvømmelse! Ved fejl på pumpen kan der lække vand ud, som kan forår- sage følgeskader ved oversvømmelse.

Træf egnede forholdsregler til at forebygge følgeskader i form af oversvømmelse ved fejl på pumpen.
OBS! Fare for skader på enheden! Ved ufuldstændigt tømte trykledninger udluftes pumpen ikke af sig selv, og der kan opstå skader på pumpen.
Sørg for at trykledningen er fuldstændigt tømt, når pumpen tages i brug igen, efter at den er taget op af skakten.

• Driv pumpen hængende i en wire (01/8) eller sørg for, at den er placeret stabilt (stående eller liggende horisontalt).
• Pumpen må kun bruges, när den er fuldt neddyppet.
  ■ Sørg for, at der er tilstrækkelig afstand ned til underlaget.
  Lad aldrig pumpen arbejde mod en lukket trykledning.
  ■ Sørg for tilstrækkelig dimensionering ved skakter.
  Afdæk altid skakter, så man ikke kan falde ned i den.

i BEMÆRK Pumpen (DIVE 5600-44) er udstyret med en kontraventil på pumpeudgangen. Dette forhindrer, at trykledningen tømmer pumpen ved stilstand.

7 BETJENING

7.1 Tilkobling af pumpen

OBS! Fare for skader på enheden! Pumpen må ikke suge faste partikler. Sand og andre skurende partikler i pumpemediet ødelægger pumpen.

Sørg for at ingen faste partikler kommer ind i pumpemediet.

i BEMÆRK I tilfælde af slamfyldte, sandede eller stenede underlag bør pumpen placeres på en egnet plade, så den står stabilt eller tilslut en separat sugeslange.

1. Kun DIVE 5600/44: Alle lukkeanordninger i trykledningen (ventil, sprøjtedyse, vandhane) åbnes.
2. Rul kablet (01/6) helt ud.
3. Sørg for, at elektriske stik er anbragt således, at de er sikret mod oversvømmelse.
4. Kun DIVE 6500/34: Indstil tænd- og slukkehøjden (se kapitel 7.2 "Indstilling af tænd- og slukhøjde (DIVE 6500/34)", Side 89).
5. Sænk langsomt pumpen ned i pumpemediet. Hold samtidigt pumpen en smule skråt, så evt. indesluttet luft kan komme ud.
6. Sæt stikket i kontakten.

7.2 Indstilling af tænd- og slukhøjde (DIVE 6500/34)

Kablet til svømmeafbryderen (01/9) er klemt fast på pumpehuset (01/5). Ved at ændre klemmepositionen kan svømmeafbryderens omskiftnings-

punkter indstilles individuelt. Svømmeafbryderens anbefalede kabellængde er ca. 100 mm.

OBS! Fare for skader på enheden! Ved nedpumpning er der risiko for, at pumpen kører tør, således at der opstår skader på enheden.

• Hold til stadighed opsyn med pumpen, når der pumpes ned til restvandshøjde, og undgå tørkørsel af pumpen.
  Tag pumpen ud af drift ved at trække stikket ud, när restvandshøjden nås.

BEMÆRK Hvis restvandshøjden underskrides, suger pumpen luft ind. I dette tilfælde skal pumpen udluftes, før den igen tages i brug ved øget vandstand.

7.3 Frakobling af pumpen

1. Træk stikket ud af kontakten.

8 SERVICE OG VEDLIGEHOLDELSE

⚠️ FARE! Fare for elektrisk stød! Når der arbejdes på pumpen, er der fare for at få elektrisk stød.

Træk altid netstikket ud, før der arbejdes på at afhjælpe fejl.
Lad en elektriker afhjælpe fejl i det elektriske system.

8.1 Rengøring af pumpen

i BEMÆRK Når der har været pumpet klorholdigt svømmebassinvand eller væsker, der efterlader rester, skal pumpen skylles med rent vand.

1. Rengør efter behov indløbssigten (01/4) med rent vand.

9 HJÆLP VED FEJL

⚠️ FARE! Fare for elektrisk stød! Når der arbejdes på pumpen, er der fare for at få elektrisk stød.

Træk altid netstikket ud, før der arbejdes på at afhjælpe fejl.
Lad en elektriker afhjælpe fejl i det elektriske system.

i BEMAERK Ved fejl, der ikke kan afhjælpes, rettes henvendelse til vores kundeservice.

Forstyrrelse Mulig årsag Afhjælpning

Motoren kø- rer ikke.	Pumpehjul blokeret.	Fjern urenheder i indsugnings- området. Ren- gør nedefra gennem åbning- gen på motorhu- set med et eg- net værktøj og drej, så blokerin- gen fjernes.
	Termoafbry- deren har slå- et fra.	Vent, indtil ter- moafbryderen slår pumpen til igen. Vær op- mærksom på pumpemediets maks. tempera- tur. Tjek pum- pen.
	Ingen nets- pænding.	Kontroller sikrin- gerne, lad en elektriker kon- trollere strømfor- syningen.
	Svømmeaf- bryder reage- rer ikke, selv om vandstan- den stiger.	Send pumpen til AL-KO-service.
	Tørkørsels- sikringen akti- veret	Kontrollér suge- siden.
	Drypprogram aktiveret	Kontrollér suge- siden. Træk kablet ud og sæt det i igen.

Forstyrrelse Mulig årsag Afhjælpning

Pumpen kø- rer, men pumper ikke.	Luft i pumpe- huset.	Udluft pumpen ved at holde den skråtstillet.
	Tilstopning på sugesiden.	Fjern urenheder i indsugnings- området.
	Trykledning lukket.	Åbn tryklednin- gen.
	Trykslange bøjet.	Ret trykslangen ud.
	Tørkørsels- sikringen akti- veret	Kontrollér suge- siden.
Volumen- strømmen er for lille	Slangediame- teren er for lil- le.	Brug en større slangediameter.
	Tilstopning på sugesiden.	Fjern urenheder i indsugnings- området.
	Transporthøj- den er for stor.	Overhold maks. transporthøjde, se de tekniske data!
	Separat su- geslange for lang.	Overhold maks. transporthøjde, se de tekniske data!

10 OPBEVARING

BEMÆRK Hvis der er fare for frost, skal systemet tømmes fuldstændigt og pumpen opbe- vares på et frostsikkert sted.

11 BORTSKAFFELSE

Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!

Emballage, udstyr og tilbehør er fremstillet af genanvendelige materialer og skal bortskaffes på behørig vis.

12 KUNDESERVICE/SERVICE

Henvend dig til nærmeste AL-KO serviceværksted ved spørgsmål til garanti, reparation eller reservedele. Disse oplysninger findes på internettet på adressen:

Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på maskinen. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.

Vores garanti gælder kun, hvis:

■ brugsanvisningen følges
■ maskinen behandles korrekt
■ der bruges originale reservedele

Følgende er ikke omfattet af garantien:

■ Lakskader, der skyldes normal slitage
■ Sliddele, der er markeret med ramme xxxxxx (x) på reservedelslisten

Garantien bortfalder ved:

■ egenhændige forsøg på reparation
■ egenhændige tekniske ændringer
■ ukorrekt brug

Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor maskinen er købt, eller den nærmeste autoriserede kundeservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.
