Cloud Z2 iSize - автокрісло CYBEX - Безкоштовний посібник користувача

Тип продукту	Автокрісло для дитини (люлька)
Бренд	Cybex
Модель	Cloud Z2 iSize
Категорія	Автокрісло
Стандарт	i-Size (R129/03)
Зріст дитини	45 до 87 см
Максимальна вага дитини	13 кг
Встановлення	База Z2 ISOFIX або триточковий ремінь безпеки
Поворот	360° з базою Z2
Положення нахилу	2 положення (проміжне в автомобілі, повне зовні)
Бічний захист	Лінійний захист від бічних ударів (L.S.P.) що розгортається
Ремені	5 точок, регулюється по висоті
Підголівник	Регульований, макс. відстань 2 см над плечима
Козирок від сонця	Вбудований, розкладається
Живлення (база)	Батарейка CR2032 (відсік на опорній ніжці)
Індикатори	ISOFIX, опорна ніжка, блокування крісла, напрямок руху (LED/звуковий)
Використання з коляскою	Так, через адаптери (не входять в комплект)
Догляд за чохлом	Прання при 30°C, делікатний режим, не сушити в машині
Чищення пластику	М'яка ганчірка, тепла вода, без агресивних засобів
Термін служби	Максимум 8 років
Гарантія	3 роки (умови на go.cybex-online.com)
Аксесуари в комплекті	Вкладиш для новонароджених, база Z2, опорна ніжка

Часті запитання - Cloud Z2 iSize CYBEX

Як правильно встановити Cloud Z2 iSize в автомобіль?

Встановлення можливе за допомогою бази Z2 та системи ISOFIX або за допомогою триточкового автоматичного ременя. Для варіанту ISOFIX розгорніть фіксуючі важелі, закріпіть їх на якорях до клацання, розкладіть опорну ніжку до підлоги, потім встановіть крісло на базу. Перевірте зелені індикатори. Для ременя встановіть крісло обличчям назад, просуньте ремінь у відповідні напрямні, затягніть та перевірте кут нахилу.

Яка максимальна вага та зріст для використання цього крісла?

Cloud Z2 iSize сертифікований для дітей зростом від 45 до 87 см та вагою до 13 кг. Його слід використовувати в положенні обличчям назад.

Чи можна використовувати це крісло на передньому сидінні з активованою подушкою безпеки?

Ні, абсолютно ні. Встановлення на переднє пасажирське сидіння з активованою передньою подушкою безпеки заборонено. Якщо необхідно встановити спереду, вимкніть подушку безпеки та максимально відсуньте сидіння назад.

Як відрегулювати поворот крісла за допомогою бази Z2?

Потягніть за ручку повороту, розташовану на базі, щоб повернути крісло на 360°. Перед поїздкою переконайтеся, що крісло надійно зафіксоване в положенні обличчям назад, а індикатор напрямку руху зелений.

Що робити, якщо звуковий сигнал бази не припиняється?

Звуковий сигнал вказує на те, що опорна ніжка або інший елемент встановлено неправильно. Перевірте, чи ніжка розкладена та торкається підлоги, чи працює батарейка ніжки (CR2032), і чи всі індикатори (ISOFIX, ніжка, блокування) зелені. Якщо проблема не зникає, замініть батарейку.

Як почистити чохол автокрісла?

Чохол складається з 6 знімних частин. Періть їх при 30°C у делікатному режимі, окремо від інших тканин. Не використовуйте відбілювач, кондиціонер або сушарку. Не піддавайте прямому сонячному світлу. Пластикові деталі чистять м'якою ганчіркою та теплою водою.

Що таке лінійний захист від бічних ударів (L.S.P.) і коли його використовувати?

L.S.P. - це система бічного захисту, яка розгортається збоку крісла з боку дверей. Для оптимального захисту розгорніть її, потягнувши за кінець. Якщо в автомобілі недостатньо місця, її можна залишити складеною. Не використовуйте L.S.P. у складеному стані на центральному сидінні.

Чи можна використовувати Cloud Z2 iSize з коляскою?

Так, крісло сумісне з колясками Cybex та інших брендів через адаптери (не входять в комплект). Закріпіть крісло на адаптері обличчям до батьків. Щоб зняти, натисніть кнопки розблокування з обох боків.

Який термін служби автокрісла?

Cloud Z2 iSize має максимальний термін служби 8 років з дати виготовлення. Після аварії, навіть без видимих пошкоджень, його необхідно негайно замінити.

Як дізнатися, чи потрібно видалити вкладиш для новонароджених?

Вкладиш для новонароджених (редукційна подушка) слід використовувати, поки дитина не досягне 60 см. Після цього видаліть його, відстебнувши ремені, знявши плечові накладки, а потім вийнявши вкладиш.

ПОСІБНИК КОРИСТУВАЧА Cloud Z2 iSize CYBEX

Розмірна сітка: 45-87 см

Вага: макс. 13 кг

Дякуємо за те, що вибрали автокрісло CLOUD Z2 i-Size.

Уважно ознайомтеся з інструкцією з користування, перш ніж установити автокрісло на своєму автомобілі і завжди тримайте її під рукою у спеціальній шафці (34).

ВАЖЛИВА ІНФОРМАЦІЯ ТА ПОПЕРЕДЖЕННЯ

Без схвалення органів стандартизації будь-яка модифікація чи додаткове обладнання автокрісла забороняється.

Для забезпечення безпеки вашої дитини вкрай важливо дотримуватися інструкцій з користування у даному посібнику.

Встановлювати це автокрісло можна лише на кріслах автомобілів, що були затверджені для використання з системами натягування пасів безпеки, згідно з посібником до автомобіля.

Автокрісло можна закріпити або на Base Z2 із ISOFIX, або за допомогою 3-точкового автоматичного пасу безпеки, схваленого положенням ООН № 16 або аналогічним стандартом.

Якщо автокрісло встановлено за допомогою 3-точкового автоматичного пасу безпеки, замок автомобільного ременя ніколи не повинен входити в напрямну ременя автокрісла. Якщо вільний кінець ременя надто довгий, автокрісло не придатне до використання на автомобілі в такому положенні.

ЗАБОРОНЯЄТЬСЯ встановлювати це автокрісло на передньому пасажирському сидінні, якщо передня подушка безпеки активована.

Не використовуйте несучі точки контакту крім описаних у цьому посібнику й зазначених на системі натягування ременів безпеки.

Вкладка для немовляти використовується для захисту вашої дитини, тому її потрібно використовувати, доки дитина не досягне зросту 60 см.

Перед кожною поіздкою перевіряйте, щоб система ременів автокрісла була відрегульована та щільно прилягала до тіла дитини. Паси ніколи не повинні перекручуватися!

Завжди пристібуйте вашу дитину, коли вона в автокріслі.

Тільки оптимально відрегульований підголівник забезпечить максимальний рівень захисту та зручності вашій дитині, якщо система ременів сидить як слід.

Автокрісло завжди повинно бути правильно встановлене й закріплене пасом безпеки автомобіля, навіть якщо воно не використовується.

Якщо крісло використовується разом із Base Z2, опорна ніжка повинна завядки упиратися безпосередньо в підлогу автомобіля. Янщо у вашому автомобілі під ногами є відсіки для речей, обов'язково зверніться до виробника автомобіля.

Рід час руху автокрісло повинно завжди бути зафінсовано в положенні обличчям назад.

Завжди використовуйте лінійний захист від бокового удару (L.S.P.), тоді автокрісло забезпечуватиме максимальний рівень захисту.

Якщо ви використовуєте автокрісло на центральному сидінні автомобіля, лінійна система захисту від бокового удару (L.S.P.) повинна бути розкладена.

Автокрісло пройшло випробування та було затверджене для використання з нерозкладеним лінійним захистом від бокового удару (L.S.P.).

Коли закриваєте двері або регулюєте задне сидіння, завжди перевіряйте, чи автокрісло не зачепилося за якусь поверхню.

Предмети багажу та інші предмети в автомобілі необхідно завжди надійно закріплювати. Якщо цього не зробити, їх може розкидати всередині автомобіля й спричинити смертельні травми.

Міколи не використовуйте автокрісло без чохла. Використовуйте тільки оригінальні чохли крісла СУВЕХ, оскільки чохол є важливим елементом, який забезпечує належне функціонування крісла.

Ніколи не залишайте свою дитину в автомобілі без нагляду.

У машині допускається проміжне горизонтальне положення на основі Z2. Якщо автокрісло встановлене з використанням 3-точкового ременя безпеки, його необхідно перевести у максимально вертикальне положення.

Повністю горизонтальне положення можна використовувати тільки за межами автомобіля.

Не ставте автокрісла на височині, наприклад, на стіл.

Деякі деталі цієї системи натягування ременів безпеки можуть нагрітися під дією прямого сонячного світла та спричинити опіки на шкірі вашої дитини. Бережіть свою дитину та автокрісло від дії прямого сонячного світла.

Аварія може призвести до пошкодження автокрісла, яке може бути не помітним для неозброєного ока. Будь ласка, замініть крісло після аварії. У разі сумнівів, будь ласка, зверніться до свого продавця або виробника.

Не використовуйте це автокрісло довше 8 років. Упродовж строку служби автокрісло витримує сильні навантаження, які з віком змінюють якість його матеріалів.

Пластикові деталі можна протирати делікатнім миючим засобом з теплою водою. Ніколи не використовуйте агресивні миючі засоби чи відбілювачі!

На сидіннях деяких автомобілів, зроблених з делікатних матеріалів, від використання автокрісел можуть залишитися сліди та/або змінитися копір. Щоб уникнути цього та захистити сидіння автомобіля, можна підкласти знизу ковдру, рушник чи щось подібне.

ДЕТАЛІ ВИРОБУ

Відсік для батарейок (1)	Напрямна діагонального ременя (18)
Основа (2)	Ручка фіксатора крісла (19)
Опорна ніжка (3)	Положення опорної ніжки на
Вкладка для немовляти (4)	стоянці (20)
Кнопки фіксатора ISOFIX (5)	Підголівник (21)
Запірні важелі ISOFIX (6)	Рукоятка регулювання
Точки кріплення ISOFIX (7)	підголівника (22)
Індикатори ISOFIX (8)	Кнопка регулювання ременя (23)
Кнопка регулювання опорної ніжки (9)	Плечовий ремінь (24)
Індикатор опорної ніжки (10)	Замок ременя (25)
Рукоятка для носіння (11)	Язичок замка (26)
Кнопки фіксатора рукоятки для носіння (12)	Центральний регулюючий ремінь (27)
Індикатор блокування крісла (13)	Ручка обертання крісла (28)
Лінійна система захисту від бокового удару (L.S.P.) (14)	Індикатор напрямку руху (29)
Індикатор кута нахилу (15)	Контроль напрямку руху (D.D.C.) (30)
З-точковий ремінь (16)	Тент від сонця (31)
Напрямна поясного ременя (17)	Фіксатор горизонтального положення (32)
	Кнопка фіксатора адаптера візка (33)
	Шафка для інструкції з користування (34)

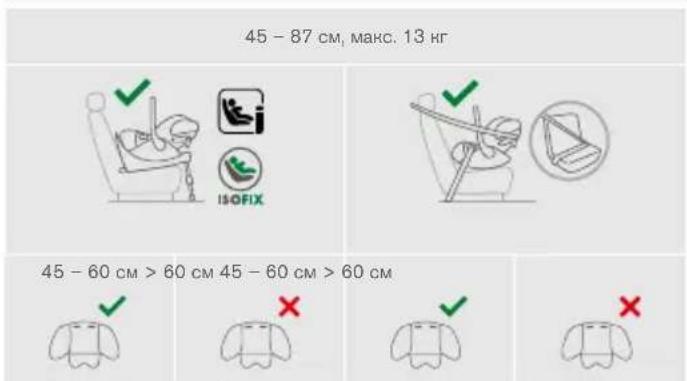

ПРАВИЛЬНЕ ПОЛОЖЕННЯ В АВТОМОБІЛІ

Це розширена система натягування ременів безпени i-Size. Схвалено положенням ООН № R129/03 щодо положення i-Size в автомобілі, згідно з інструкціями у посібнику автовиробника. Якщо у вашому автомобілі не передбачено положення i-Size, ознайомтеся з переліком типів автомобілів

у додатку. Найбільш актуальну версію переліку типів дивіться на сайті www.cybex-online.com.

Або ж автокрісло можна встановити на кріслах сидінь автомобіля, спрямованих обличчям уперед, якщо вони обладнані 3-точковим ременем.

ВАРІАНТИ ВИКОРИСТАННЯ КРІСЛА

Вкладку для немовляти (4), вставлену під час купівлі, необхідно зняти, якщо зріст вашої дитини більше 60 см. Щоб зняти вкладку для немовляти (4), розкрийте замок ременя (25), стягніть підкладки для плечей і потім зніміть вкладку.

ПІДГОТОВКА ДО ВСТАНОВЛЕННЯ BASE Z2

Перед першим встановленням основи необхідно витягти пластикову стрічку з відсіку для батарейок (1) на опорній ніжці (3). З основи (2) лунатиме звуковий сигнал попередження, доки її не буде встановлено правильно. Якщо опорна ніжка (3) розкладена, але звуку немає, необхідно перевірити батарейку. Для перевірки батарейки необхідно за допомогою викрутни відкрити відсік для батарейок (1) з тильного бону опорної ніжки. Батарейку можна замінити тільки на батарейку розміру CR2032.

Завжди перевіряйте..

- щоб спинки сидінь автомобіля було зафіксовано у вертикальному положенні;

- щоб під час установки автокрісла на сидінні переднього пасажира воно було максимально відведено назад.

Автокрісло для немовлят призначене виключно для встановлення на сидіннях автомобіля, спрямованих обличчям уперед і обладнаних системою ISOFIX або 3-точковим ременем.

Установка автокрісла з основою Z2

1. Утримуйте кнопку контролю напрямку руху (D.D.C.) (30) внизу і встановіть основу для руху автокрісел спиною в напрямку руху.
2. Розкладіть опорну ніжку (3), щоб вона зафінсувалася у максимальному положенні спереду. Звуковий сигнал попередження лунатиме, доки опорна ніжка не буде правильно встановлена.
3. Натисніть на кнопки фіксатора ISOFIX (5), щоб розвести запірні важелі ISOFIX (6).

Овідві кнопки фіксатора ISOFIX можна натискати незалежно одна від одної та регулювати запірні важелі ISOFIX у довільному порядку.

1. Витягніть запірні важелі ISOFIX (6) з основи в крайне положення.

2. Поставте основу (2) на відповідне сидіння автомобіля.

3. Вставте запірні важелі ISOFIX (6) у точки кріплення ISOFIX (7), буде чути «КЛІК». Два індикатори ISOFIX (8) змінять колір з ЧЕРВОНОГО на ЗЕЛЕНИЙ.

4. Для перевірки надійності кріплення основи спробуйте витягти її з точок кріплення ISOFIX (7).

5. Притисніть основу (2) до спинки сидіння автомобіля, щоб вона щільно прилягала до неї.

Розгойдування основи також допоможе їй зайняти правильне положення відносно спинки сидіння.

1. Натисніть кнопку регулювання опорної ніжки (9) та витягніть її настільки, щоб вона вперлася в підлогу автомобіля.

2. Витягніть опорну ніжку (3) до найближчого положення фіксації для оптимальної передачі зусилля.

3. Коли опорна ніжка знайде правильне положення на підлозі автомобіля, індикатор опорної ніжки (10) загориться ЗЕЛЕНИМ, а звуковий сигнал попередження припинить лунати.

4. Переведіть рукоятку для носіння (11) в положення «А». Для цього одночасно натисніть на дві кнопки фіксатора рукоятки для носіння (12) ліворуч і праворуч від рукоятки для носіння.

5. Поставте автокрісло на основу (2).

6. Автокрісло також можна зафінсувати на основі в його початковому положенні. Тоді поверніть автокрісло так, щоб воно було спрямовано спинкою в напрямку руху.

7. Усі фіксатори автокрісла повинні замкнутися з характерним клацанням.
8. Перевірте, щоб індикатор блокування крісла (13) на основі загорівся ЗЕЛЕНИМ.
9. Для досягнення максимального рівня захисту, активуйте лінійний захист від бокового удару (L.S.P.) (14) на боковині автокрісла з боку двері автомобіля, потягнувши за кінець.

Можна також використовувати автокрісло зі складеним L.S.P., якщо в автомобілі мало місця. Для цього відкиньте елемент назад у початкове положення.

Установка автокрісла з 3-точковим ременем

1. Поставте автокрісло на сидіння автомобіля спинкою в напрямку руху.
2. Рукоятка для носіння (11) повинна бути зафіксована в положенні «А».
3. Індикатор нахилу (15) повинен бути паралельний підлозі автомобіля.
4. Потягніть за 3-точковий ремінь (16) і розташуйте його поясну частину в напрямній поясного ременя (17).
5. Зафіксуйте 3-точковий ремінь (16) автомобіля в замку ременя.
6. Затягніть поясну частину, потягнувши за діагональну частину в напрямку руху.
7. Протягніть діагональну частину ременя за головною секцією автокрісла, крізь напрямну діагонального ременя (18) і над лінійною системою захисту від бокового удару (L.S.P.) (14).
8. Для досягнення максимального рівня захисту, активуйте лінійний захист від бокового удару (L.S.P.) (14) на боковині автокрісла з боку двері автомобіля, потягнувши за кінець.

Можна також використовувати автокрісло зі складеним L.S.P., якщо в автомобілі мало місця. Для цього відкиньте елемент назад у початкове положення.

ЗНЯТТЯ АВТОКРИСЛА

Зняття автокрісла з основою Z2

1. Щоб відчепити автокрісло від основи (2), витягніть ручку фіксатора крісла (19) угору.

2. Дещо нахиліть автокрісло та потягніть його вгору від основи (2).

3. Розблокуйте запірні важелі ISOFIX (6) з обох боків, натиснувши кнопки фіксатора ISOFIX (5) й одночасно тягнучи їх назад.

4. Витягніть основу (2) з точок кріплення ISOFIX (7).
   5.Зніміть основу (2) та повністю витягніть запірні важелі ISOFIX (6) назад у їхнє положення для перевезення.
5. Відведіть опорну ніжку (3) назад у її вихідне положення, а тоді складіть для економії місця.
6. Важливо повністю скласти опорну ніжку, щоб вимкнути звуковий сигнал. У нижній частині основи показано положення опорної ніжки на стоянці (20).

Зняття автокрісла з 3-точковим ременем

1. Витягніть діагональну частину ременя з напрямної діагонального ременя (18).
2. Розкрийте замок ременя автокрісла і витягніть поясну частину ременя з напрямних поясного ременя (17).

РЕГУЛЮВАННЯ ПІДГОЛІВНИКА

Положення підголівника (21) можна змінити за допомогою рукоятки регулювання підголівника (22). Під час регулювання підголівника (21)

UK

повинно залишатися не більше 2 см (ширина прибл. 2 пальців) між підголівником і плечем дитини.

ФІКСАЦІЯ ДИТИНИ

1. Натисніть кнопку регулювання пасу (23) та потягніть одночасно за обидва плечові ремені (24), щоб їх розблокувати.
2. Розблокуйте замок ременя (25), міцно натиснувши на червону кнопку.
3. Посадіть дитину в автокрісло сідницями назад.
4. Покладіть плечові ремені (24) безпосередньо на плечі дитини.
5. З'єднайте язички замка (26) та зафіксуйте в замку ременя (25). Ви почуєте характерний «КЛІК».
6. Янщо ви використовуєте крісло з кліпсою SensorSafe, стисніть кліпсу до характерного «КЛІКА» і вставте складену кліпсу в замок ременя (25).
7. Потягніть за центральний регулюючий ремінь (27), щоб зафіксувати плечові ремені (24), вони мають рівно лежати на тілі дитини.

тема ременів повинна прилягати досить щільно, щоб жоден з ременів іг перекрутитися.

1. Якщо використовується кліпса SensorSafe, її необхідно розташувати просто під м'якими підкладками для плечей.

ФУНКЦІЯ ОБЕРТАННЯ ОСНОВИ Z2

Потягніть за ручку обертання крісла (28) на основі, щоб повернути автокрісло. Перед виїздом слід перевірити, чи автокрісло добре зафіксовано, а індикатор напрямку руху (29) має ЗЕЛЕНИЙ колір.

РЕГУЛЮВАННЯ ТЕНТУ ВІД СОНЦЯ

Розкладіть тент від сонця (31), потягнувши за пластиковий чохол.

РЕГУЛЮВАННЯ ЛЕЖАЧИХ ПОЛОЖЕНЬ

Варіант горизонтального положення автокрісла можна вибрати, натиснувши на фіксатор горизонтального положення (32), одночасно натискаючи на спинку.

Автокрісло можна встановити у двох варіантах горизонтального положення проміжне горизонтальне положення в машині також можливе, якщо автокрісло встановлено на основі Z2. Повністю горизонтальне положення можливе тільки поза автомобілем.

Можна встановити автокрісло на будь-який схвалений візон. Пристебніть авто- крісло до схваленого адаптера, обличчям до одного з батьків. Щоб відстебнути, візьміться за дві кнопки фінсатора на адаптері візка (33) і підніміть їх угору.

ЗНЯТТЯ ТА ВСТАНОВЛЕННЯ ЧОХЛА КРИСЛА

Чохол автокрісла складається з 6 елементів. Вони кріпляться до автокрісла в різних місцях. Якщо розстібнути, кожен окремий елемент можна зняти. Щоб знову встановити чохол, виконайте вказівки зі зняття у зворотному порядку.

Прати чохол можна лише при температурі 30 °C в режимі делікатного прання, інакше матерія чохла може вилиняти. Будь ласка, періть чохол окремо від іншої білизни і не сушіть у барабані чи на сонці!

ПРАВИЛА ВИРОБНИКА З ГАРАНТІЇ ТА УТИЛІЗАЦІЇ

CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Germany) дає 3 роки гарантії на цей продукт. Гарантія діє в країні магазину, в якому клієнт купив продукт. Положення гарантії та вся основна інформація, необхідна для визначення дії гарантії, знаходяться на нашій сторінці:

go.cybex-online.com/manufacturer-warranty-car-seats. Якщо гарантія знаходиться у специфікації, це не вплине на вашу заводську гарантію відсутності дефектів.

Будь ласка, дотримуйтеся правил утилізації, що діють у вашій країні.
