ПОСІБНИК КОРИСТУВАЧА BDS 43 Orbital C Kärcher

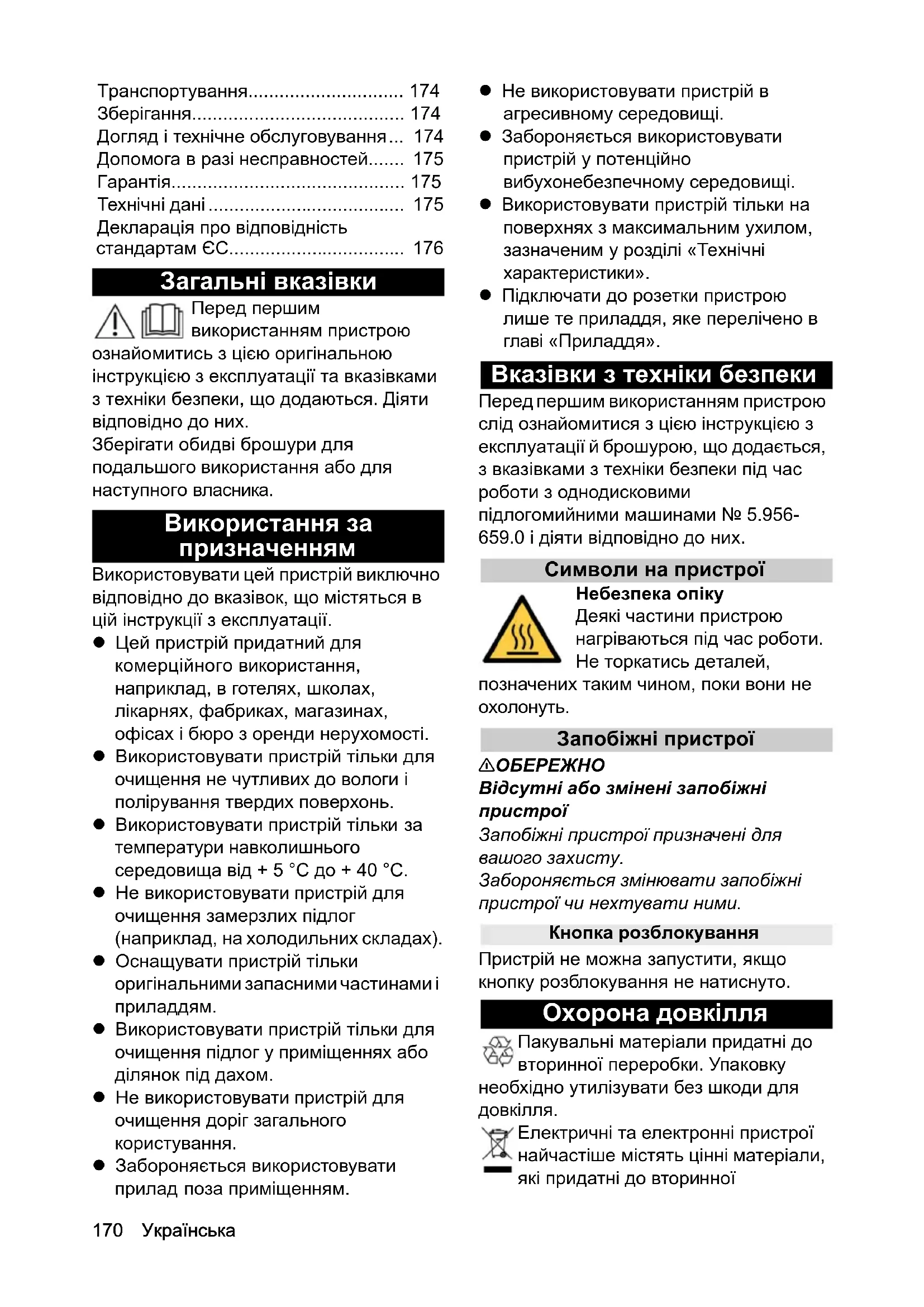

• 67,1 71,5 BDS 43/Or- bital C BDS 43/Or- bital C Spray Загальні вказівки p. 170
• Використання за призначенням p. 170
• Вказівки з техніки безпеки p. 170
• Охорона довкілля p. 170
• Приладдя та запасні деталі p. 171
• Комплект поставки p. 171
• Елементи керування p. 171
• Монтаж p. 171
• Введення в експлуатацію p. 173
• Експлуатація p. 173
• Виведення з експлуатації 70 Українська Загальні вказівки Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них. Зберігати обидві брошури для подальшого використання або для наступного власника. Використання за призначенням Використовувати цей пристрій виключно відповідно до вказівок, що містяться в цій інструкції з експлуатації. Цей пристрій придатний для комерційного використання, наприклад, в готелях, школах, лікарнях, фабриках, магазинах, офісах і бюро з оренди нерухомості. Використовувати пристрій тільки для очищення не чутливих до вологи і полірування твердих поверхонь. Використовувати пристрій тільки p. 1741

температури навколишнього середовища від + 5 °C до + 40 °C. Не використовувати пристрій для очищення замерзлих підлог (наприклад, на холодильних складах). Оснащувати пристрій тільки оригінальними запасними частинами і

Використовувати пристрій тільки для очищення підлог у приміщеннях або ділянок під дахом. Не використовувати пристрій для очищення доріг загального користування. Забороняється використовувати

поза приміщенням. Не використовувати пристрій в агресивному середовищі. Забороняється використовувати пристрій у потенційно вибухонебезпечному середовищі. Використовувати пристрій тільки на поверхнях з максимальним ухилом, зазначеним у розділі «Технічні характеристики». Підключати до розетки пристрою лише те приладдя, яке перелічено в главі «Приладдя». Вказівки з техніки безпеки Перед першим використанням пристрою слід ознайомитися з цією інструкцією з експлуатації й брошурою, що додається, з вказівками з техніки безпеки під час роботи з однодисковими підлогомийними машинами № 5.956-

659.0 і діяти відповідно до них.

Символи на пристрої Небезпека опіку Деякі частини пристрою нагріваються під час роботи. Не торкатись деталей, позначених таким чином, поки вони не

Відсутні або змінені запобіжні

Запобіжні пристрої призначені для вашого захисту. Забороняється змінювати запобіжні пристрої чи нехтувати ними. Кнопка розблокування Пристрій не можна запустити, якщо кнопку розблокування не натиснуто. Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для

• Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної Транспортування p. 174
• Зберігання p. 174
• Догляд і технічне обслуговування p. 174
• Допомога в разі несправностей p. 175
• Гарантія p. 175
• Технічні дані p. 175
• Декларація про відповідність стандартам ЄС Українська 171 переробки, та компоненти, такі як батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим сміттям. Вказівки щодо компонентів (REACH) p. 176

відомості про компоненти наведені на сайті: www.kaercher.com/ REACH Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.

Комплект поставки Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій. Елементи керування Малюнок A 1 Важіль регулювання нахилу 2 Важіль дозування миючого розчину 3 Вимикач УВІМК./ВИМК. 4 Кнопка розблокування 5 Мережевий кабель зі штепсельною

6 Заводська табличка 7 Гачок для кабелю, поворотний 8 Рукоятка 9 Бак для миючого засобу 10 Рукоятка 11 Очищувальна головка 12 Вимикач розпилення * 13 Затискний гвинт * 14 Сопло *

• тільки в BDS 43/Orbital C Spray

Встановлення висувної штанги

1. Поєднати отвори на висувній штанзі з

отворами на пристрої. Малюнок B 1 Пристрій 2 Гвинт 3 Висувна штанга 4 Кабель

2. Загвинтити та затягти 4 гвинти

Малюнок C 1 Половина корпусу 2 Штекер Позначення № для

Пад, червоний 6.369-470.0 Пад, зелений 6.369-472.0 Пад, чорний 6.369-473.0 Пад, синій 6.369-471.0 Боннет-пад, 5 шт. 6.905-098.0 Пад SPP 6.371-344.0 Полірувальний пад, білий 6.369-469.0 Полірувальний пад, з натуральною щетиною 6.371-149.0 Полірувальний пад, з легкою зернистістю 6.371-081.0 Діамантовий пад, зелений, 5 шт. 6.371-238.0 Діамантовий пад, білий, 5 шт. 6.371-256.0 Діамантовий пад, жовтий, 5 шт. 6.371-257.0 Пад з мікрофібри 6.371-346.0 Пад меламіновий, 2 шт. 6.371-345.0 Бак BDS 43/Orbital C 5.051-992.0 Позначення № для

я172 Українська 3 Гніздо

4. Уставити дві половини корпусу один в

одного, щоб з'єднання було захищене від бризок води. Встановлення гачка для кабелю На висувній штанзі вгорі і внизу кріпиться по одному гачку для кабелю.

1. Утримувати обидві половини гачка

для кабелю на висувній штанзі. Малюнок D 1 Гачок для кабелю 2 Висувна штанга

2. Уставити обидві половини одну в одну

3. Протягнути гвинт через гачок для

5. Посунути гачок для кабелю вниз до

упору і вирівняти його на висувній

7. Закріпити другий гачок для кабелю у

верхній частині висувної штанги таким самим чином. Установлення бака для миючого

1. Відпустити грибкову рукоятку

верхнього гачка для кабелю.

2. Затягнути ланцюг на баку для

миючого засобу. Малюнок F 1 Ланцюг 2 Бак для миючого засобу

3. Приєднати шланг до приєднувального

патрубка шланга в нижній частині бака для миючого засобу. Малюнок G 1 Шланг 2 Приєднувальний патрубок шлангу

Нижній гачок для кабелю повинен бути прикріплений якомога глибше, інакше дозування миючого розчину не працюватиме належним чином.

4. Насунути бак для миючого засобу на

нижній гачок для кабелю. Малюнок H 1 Бак для миючого засобу 2 Гачок для кабелю внизу

5. Перемістити верхній гачок для кабелю

вниз до бака для миючого засобу. Прослідкувати, щоб штир на баку знаходився у виїмці на гачку для

6. Затягнути грибкову рукоятку на

верхньому гачку для кабелю.

7. Приєднати шланг до приєднувального

патрубка на пристрої. Малюнок J 1 Приєднувальний патрубок шлангу 2 Шланг

8. Протягнути ланцюг через отвір у

рукоятці і підвісити на важелі дозування миючого засобу. Малюнок K 1 Важіль дозування миючого засобу 2 Ланцюг Підключення системи розпилення Тільки BDS 43/Orbital C Spray оснащений системою розпилення.

1. Приєднати шланг бака для миючого

засобу до входу насоса. Малюнок L 1 Шланг 2 Вхід насоса 3 Насос

2. Приєднати конектор шланга до

виходу насоса. Малюнок M 1 Вихід насоса 2 Конектор шлангаУкраїнська 173

3. Приєднати інший кінець конектора

шланга до розподільника з розпилювальними соплами. Малюнок N 1 Конектор шланга 2 Розподільник з розпилювальними

Введення в експлуатацію Установлення паду

1. Вибрати пад відповідно до завдання

2. Переконатися, що штепсельна вилка

витягнута з розетки.

3. Повернути очищувальну головку

вгору, піднявши рукоятку. Малюнок O 1 Рукоятка 2 Очищувальна головка

4. Вирівняти пад по центру приводної

тарілки і притиснути.

5. Опустити очищувальну головку вниз.

Наливання миючого засобу 몇 ПОПЕРЕДЖЕННЯ Непридатні миючі засоби Небезпека для здоров'я, пошкодження

Використовувати тільки рекомендовані миючі засоби. Що стосується інших миючих засобів, експлуатаційник несе підвищений ризик щодо експлуатаційної безпеки і небезпеки виникнення нещасних

Використовувати тільки ті миючі засоби, що не містять розчинники, соляну та плавікову кислоту. Дотримуватися вказівок з техніки безпеки, що містяться на миючих засобах.

Небезпека пошкодження Миючий розчин з температурою вище 50 °C може пошкодити пристрій. Заповнювати бак для миючого засобу розчином з температурою не більше 50 °C.

1. Залити миючий розчин в бак для

миючого засобу. Експлуатація Налаштування ручки 몇 ПОПЕРЕДЖЕННЯ Небезпека нещасного випадку Якщо регулювати рукоятку під час роботи двигуна, пристрій може виконувати неконтрольовані рухи. Рукоятку слід регулювати тільки за вимкненого пристрою.

1. Потягнути важіль регулювання нахилу

вгору і утримувати його в цьому

2. Установити рукоятку в зручне положення

(приблизно на рівні стегон).

3. Відпустити важіль регулювання нахилу.

4. Трохи переміщати рукоятку вгору і

вниз, доки вона не заклацнеться. Увімкнення пристрою 몇 ПОПЕРЕДЖЕННЯ Небезпека травмування Без контакту з підлогою пад може розвивати дуже високі швидкості. Він може відірватися і спричинити травми. Не вмикати пристрій, коли для очищувальна головка піднята вгору. Не можна перевищувати максимально допустимий імпеданс в точці підключення до електричної мережі (див. «Технічні характеристики»). У разі виникнення питань щодо імпедансу мережі в точці підключення потрібно звернутися до організації, що постачає електроенергію.

Небезпека пошкодження Якщо пристрій застосовувати на одному місці протягом тривалого часу, підлогове покриття може бути зіпсоване. Завжди рухати пристрій, коли він увімкнений.

1. Повністю розмотати мережевий

3. Утримувати рукоятку обома руками.

4. Натиснути й утримувати кнопку

6. Відпустити кнопку розблокування.

7. Відпустити перемикач УВІМК./ВИМК.,

щоб перервати роботу.174 Українська

1. Увімкніть пристрій.

2. Потягнути важіль миючого розчину,

якщо засіб необхідно подати на пад.

3. Переміщати пристрій по поверхні, що

4. За сильного забруднення пройтися по

забрудненому місцю кілька разів.

5. Потім зібрати брудну воду миючим

пилососом або ганчіркою. Система розпилення Тільки BDS 43/Orbital C Spray оснащений системою розпилення. За допомогою цієї системи миючий розчин розпиляється з 2 сопел перед

1. Встановити перемикач розпилення в

положення «ON». Регулювання сопел

3. Затягнути затискний гвинт.

Виведення з експлуатації

1. Витягнути штепсельну вилку з розетки.

2. Потягнути важіль регулювання нахилу

вгору і утримувати його в цьому

3. Установити рукоятку у вертикальне

4. Відпустити важіль регулювання

5. Злити залишки миючого розчину з

бака для миючого засобу.

6. Промити бак для миючого засобу

Промити систему розпилення чистою

8. Намотати мережевий кабель навколо

9. Повернути очищувальну головку

вгору, піднявши рукоятку. Малюнок O 1 Рукоятка 2 Очищувальна головка 10.Зняти пад з приводної тарілки. 11.Очистити пристрій вологою ганчіркою. Транспортування

Недотримання ваги Небезпека травмування та

Під час транспортування враховувати вагу пристрою.

1. Потягнути важіль регулювання нахилу

і встановити рукоятку вертикально.

2. Відпустити важіль регулювання нахилу.

3. Нахилити пристрій назад і

перемістити його до місця призначення.

4. Під час перевезення пристрою у

транспортних засобах слід захистити його від ковзання та перекидання відповідно до чинних норм.

Недотримання ваги Небезпека травмування та пошкоджень Під час зберігання та транспортування враховувати вагу

1. Зберігати пристрій тільки у

2. Для захисту приводної тарілки паду

повернути очищувальну головку вгору, піднявши рукоятку. Малюнок O 1 Рукоятка 2 Очищувальна головка Догляд і технічне обслуговування 몇 ПОПЕРЕДЖЕННЯ Небезпека травмування Пристрій може несподівано запуститися. Перед проведенням робіт на пристрої обов'язково витягти штепсельну вилку з розетки.

1. Мити брудні пади за температури не

2. Очистити корпус пристрою вологою

ганчіркою, а потім витерти насухо.

3. Перевірити мережевий кабель на

предмет пошкоджень.Українська 175 Допомога в разі несправностей 몇 ПОПЕРЕДЖЕННЯ Небезпека травмування Пристрій може несподівано запуститися. Перед проведенням робіт на пристрої обов'язково витягти штепсельну вилку з розетки. У разі несправностей, які неможливо усунути за допомогою наступних вказівок, звернутися в сервісну службу. Недостатній результат очищення Замінити брудний пад. Замінити зношений пад. Перевірити миючий засіб, що використовується, на придатність для конкретного випадку застосування. Перевірити придатність паду, який використовується, для конкретного випадку застосування. Пристрій сильно вібрує Перевірити центральне положення паду на приводний тарілці. Перевірити кріплення паду. Пад не обертається Перевірити, чи не заблокована приводна тарілка паду сторонніми предметами. За потреби видалити сторонні предмети. Вставте вилку в розетку. Тільки в BDS 43/Orbital C Spray Система розпилення не розпилює або недостатньо розпилює Долити миючий засіб в бак для миючого засобу. Очистити фільтр у баку для миючого

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті) Технічні дані BDS 43/ Orbita l C BDS 43/ Orbita l C Spray Робочі характеристики пристрою Напруга V220-

Фаза ~1 1 Частота Hz 50 50 Максимально

імпеданс мережі Ω 0.401 0.401 Під’єднувана

W11001100 Ступінь захисту IPX4 IPX4 Об'єм бака для чистої води l1212 Ухил робочої зони

Робоча ширина mm 430 430 Діаметр паду mm 430 430 Число обертів паду

Умови навколишнього середовища

°C +5... +40 +5... +40 Розміри та вага Довжина mm 690 690 Ширина mm 460 460 Висота mm 1280 1280 Вага kg 53 54176 中文 Причина виключення відповідно до Регламенту (ЄС) 2019/1781 Додаток I Розділ 2 (12): j) Зберігається право на внесення технічних змін. Декларація про відповідність стандартам

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Очищувач для підлоги Тип: 1.291-xxx Відповідні директиви ЄС 2006/42/EG (+2009/127/EG) 2014/30/ЄС 2011/65/ЄС Застосований(-і) регламент(-и) (ЄС) 2019/1781 Застосовувані гармонізовані стандарти EN 60335-1 EN 60335-2-67 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 EN IEC 63000: 2018 Застосовуваний метод оцінки відповідності 2000/14/ЄС Застосовувані національні стандарти

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: [phone] Факс: [phone] м. Вінненден, 01.09.2021

Розраховані значення згідно з EN 60335-2-67 Загальне значення

0,2 0,2 Рівень звукового тиску L

Рівень звукової потужності L
