ПОСІБНИК КОРИСТУВАЧА WQ9 B2L CH WHIRLPOOL

• ТЕХНІКА БЕЗПЕКИ ПІД ЧАС ВИКОРИСТАННЯ ХОЛОДИЛЬНИКА p. 605

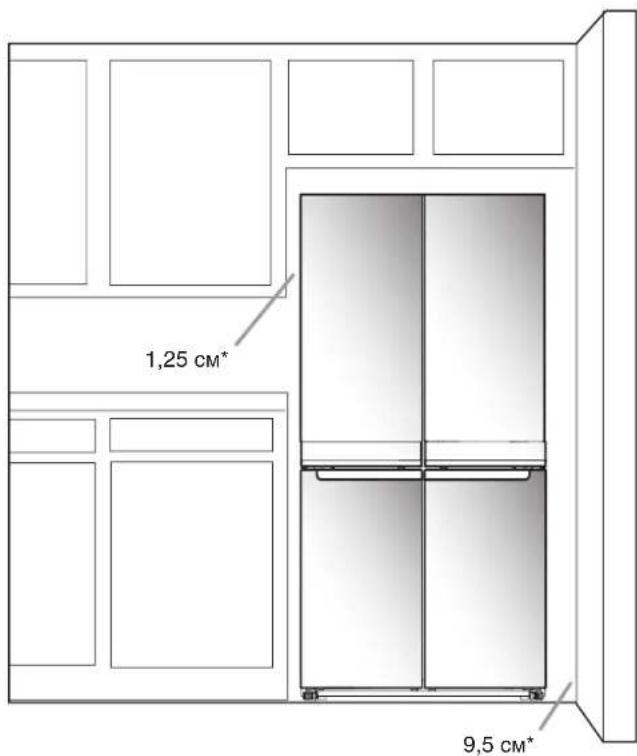

• Вимоги до розташування p. 605
• Вимоги до живлення p. 606
• ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ p. 608
• Початок роботи p. 608
• Розпакування холодильника p. 608
• Знімання та заміна дверцят холодильника p. 609
• Знімання та заміна дверцят морозильної камери або камери з вибором температури заморожування p. 611
• Вирівнювання холодильника p. 611
• Використання елементів керування p. 613
• Додаткові функції p. 615
• Освітлення в холодильнику p. 615
• ВИКОРИСТАННЯ ХОЛОДИЛЬНИКА p. 616

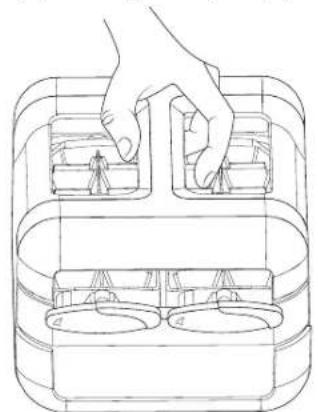

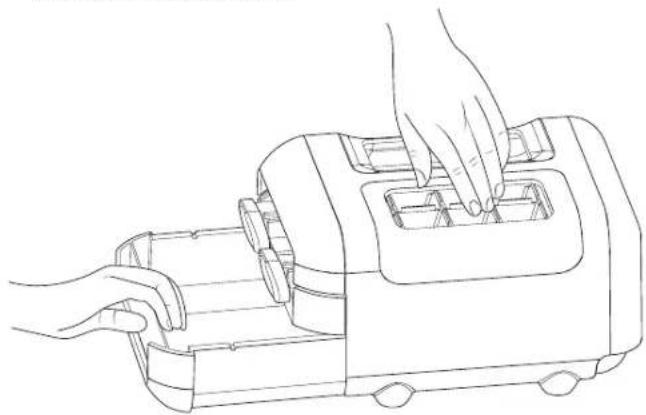

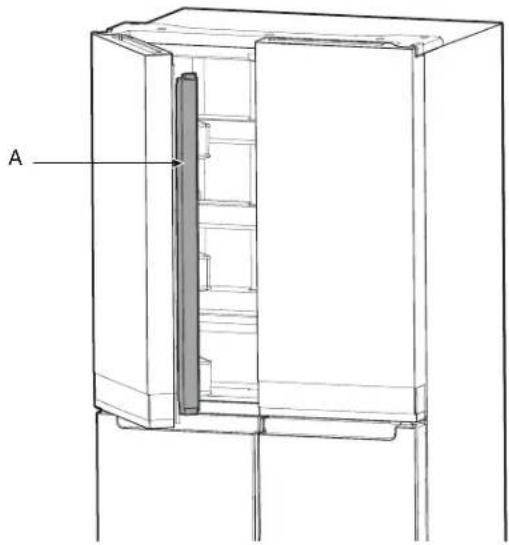

• Відкривання й закривання дверцят p. 616
• Зберігання продуктів p. 616
• ПОЛИЧКИ, КОНТЕЙНЕРИ ТА СКРИНЬКИ p. 617

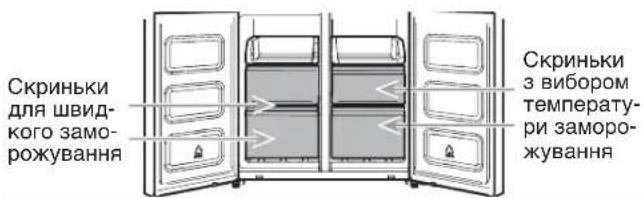

• Відсіки в морозильній камері p. 618
• Довідка про звукові сигнали p. 618
• Аксесуари p. 618
• ДОГЛЯД ЗА ХОЛОДИЛЬНИКОМ p. 619
• Очищення p. 619
• Освітлення p. 620
• Догляд під час відпустки й транспортування p. 620
• ПОШУК І УСУНЕННЯ НЕСПРАВНОСТЕЙ p. 621
• ЦЕНТР ПІСЛЯПРОДАЖНОГО ОБСЛУГОВУВАННЯ Щоб отримати предметнішу допомогу, зареєструйте свій виріб на сайтіwww.whirlpool.eu/register.602 ІНСТРУКЦІЯ З ТЕХНІКИ БЕЗПЕКИ Перш ніж користуватися цим приладом, ознайомтеся з цією інструкцією з безпеки. Зберігайте її для довідки. У цій інструкції та на самому приладі є важливі попередження з техніки безпеки, яких потрібно завжди дотримуватися. Виробник відмовляється від будь-якої відповідальності за недотримання цієї інструкції з техніки безпеки, за неналежне використання приладу або неправильне налаштування елементів керування. Не допускайте дуже малих дітей (0-3 роки) до приладу. Не допускайте дуже малих дітей (3-8роки) до приладу, якщо за ними при цьому немає постійного нагляду. Діти від 8років і осо- би з обмеженими фізичними, сенсорними чи ро- зумовими здібностями або особи, що не мають належних знань і досвіду, можуть користуватися приладом лише під наглядом або у випадку, коли їм роз’яснили інструкцію з безпечного викори- стання та вони розуміють супутні ризики. Дітям забороняється гратися приладом. Забороняєть- ся доручати дітям чищення й користувацьке тех- нічне обслуговування приладу без нагляду. ДОЗВОЛЕНІ УМОВИ ВИКОРИСТАННЯ ЗАСТЕРЕЖЕННЯ! Прилад не призначено для керування зовнішнім перемикачем, наприклад таймером, або окремою системою дистанційного p. 625

• Цей прилад призначено для використання в домашньому господарстві та схожих випадках: на кухнях у магазинах, офісах та інших робочих середовищах; на фермах; мешканцями готелів, гуртожитків та інших житлових приміщень. Прилад не призначено для професійного використання. Не використовуйте прилад поза приміщеннями. Прилад призначено для експлуатації в місцях, де температура довкілля перебуває в наведених нижче межах відповідно до кліматичного класу, наведеного на паспортній табличці. Прилад може не працювати належним чином, якщо його залишати протягом тривалого часу за температури поза цими межами. Температура довкілля відповідно до класу клімату (°C) SN: 10 p. 32
• °C; N: 16 p. 32
• °C ST: 16 p. 38
• °C; T: 16 °C Цей прилад не містить фреони. У конту- рі холодоагента міститься R600 (вуглево- день). Прилади з ізобутаном (R600a): ізо- бутан— це природний газ, що не впливає на навколишнє середовище, але він за- p. 43

ПОПЕРЕДЖЕННЯ! Забороняється пошкоджу- вати контур холодоагента вхолодильнику. ПОПЕРЕДЖЕННЯ! Підтримуйте вентиляційні отвори в корпусі приладу або у вбудованій конструкції чистими та вільними від перешкод. ВАЖЛИВА ІНФОРМАЦІЯ ПОПЕРЕДЖЕННЯ! Забороняється використо- вувати або розташовувати електричні пристрої у відсіках приладу, якщо на це немає прямого дозволу від виробника. ПОПЕРЕДЖЕННЯ! У готувачі льоду й (або) дозатори води, не підключені безпосередньо до водопроводу, потрібно заливати лише питну воду. ПОПЕРЕДЖЕННЯ! Автоматичні готувачі льоду й (або) дозатори води потрібно підключити до водопроводу питної води з тиском 0,17...0,81МПа (1,7...8,1бар). У цьому приладі забороняється зберігати ви- бухонебезпечні речовини, наприклад аерозоль- ні балони із займистою робочою речовиною. Забороняється ковтати вміст (нетоксичний) пакетів із льодом (що постачаються з деякими моделями). Забороняється їсти кубики льоду або льодяники відразу після того, як їх вийняли з морозильної камери, адже це може спричинити обмороження. Для виробів із повітряним фільтром усередині кришки вентилятора, до якої є доступ, фільтр має завжди бути на місці, коли холодильник

Забороняється зберігати скляні контейнери з рідиною в морозильній камері, оскільки вони можуть луснути. Забороняється перекривати отвір вентилятора харчовими продуктами. Після розставляння харчових продуктів перевірте, чи дверцята відсіків щільно закриваються, особливо дверцята морозильної камери. Пошкоджені ущільнення потрібно якнайско- ріше замінити. Використовуйте відсік для свіжих продуктів лише для зберігання свіжих харчових продуктів, а морозильну камеру — лише для зберігання заморожених продуктів, заморожування свіжих харчових продуктів і приготування кубиків

Намагайтес я уникати прямого контакт у харчових продуктів без обгортки із внутрішніми поверхнями відсіку для свіжих продуктів і морозильної камери. Прилади можуть бути обладнані спеціальними відсіками (відсік свіжих продуктів, низькотемпе- ратурний холодильний відсік тощо). Якщо інше не вказано в посібнику до конкретного виробу, ці відсіки можна вийняти, не погіршуючи роботу

C-пентан використовується як робоча ре- човина в ізоляційній піні, це займистий газ.603 ВСТАНОВЛЕННЯ Переміщення та встановлення приладу ма- ють виконувати двоє або більше людей— не- безпека травмування. Під час розпакування та встановлення використовуйте захисні рукави- чки— небезпека порізів. Встановлення, включно з підключенням до водопроводу (якщо потрібно) і електромережі, а також ремонт має виконувати кваліфікований фахівець. Не ремонтуйте й не замінюйте жодної деталі приладу, якщо інше не вказано в посібнику користувача. Не дозволяйте дітям наближатися до місця встановлення. Після розпакування приладу впевніться, що його не пошкоджено під час транспортування. У випадку проблем зверніться до дилера або найближчого центру післяпродажного обслуговування. Після встановлення пакувальні матеріали (пластикові, пінопластові деталі тощо) потрібно зберігати в місцях, недоступних для дітей, — небезпека задушення. Перед виконанням будь-яких робіт зі встановлення прилад потрібно від’єднати від електроживлення — небезпека ураження електричним струмом. Під час встановлення впевніться, що прилад не пошкоджує шнур живлення— небезпека пожежі або ураження електричним струмом. Вмикайте прилад тільки після завершення встановлення. Будьте обережні, щоб не пошкодити підлогу (наприклад паркет), коли переміщуєте прилад. Установіть прилад на підлозі або на опорі, спроможній утримати його вагу, у місці, що відповідає його габаритам і призначенню. Упевніться, що прилад розташовано не поблизу від джерела тепла, і що чотири ніжки надійно стоять на підлозі, за потреби відрегулюйте їхню висоту і перевірте, що прилад виставлено ідеально рівно по горизонталі, за допомогою ватерпаса. Перед тим як вмикати прилад, зачекайте принаймні дві години, щоб забезпечити максимальну ефективність контуру подавання холодоагенту. ПОПЕРЕДЖЕННЯ! Коли виставляєте прилад на місці, упевніться, що шнур живлення не затиснуто й не пошкоджено. Щоб гарантувати достатню вентиляцію, залиште вільне місце з обох боків від при- ладу і над ним. Відстань від задньої сторо- ни приладу до стіни за ним має бути 50 мм, щоб не було доступу до гарячих поверхонь. ПОПЕРЕДЖЕННЯ! Щоб уникнути небезпеки через нестійке положення приладу, встанов- лення або кріплення потрібно виконувати, до- тримуючись інструкцій виробника. Якщо потрібно замінити дверцята, зверніться в Центр технічної допомоги. ПОПЕРЕДЖЕННЯ ЕЛЕКТРОСИСТЕМИ Має бути можливість від’єднати прилад від електроживлення, вийнявши штепсель із розет- ки, якщо до розетки є доступ, або скориставши- ся багатополюсним вимикачем, установленим до розетки; прилад потрібно заземлити згідно з національними стандартами електробезпеки. Забороняється використовувати подовжу- вачі, кілька розеток або адаптерів. Електричні компоненти мають бути недоступними для ко- ристувача після монтажу. Забороняється ко- ристуватися приладом, коли ви мокрі або босі. Забороняється експлуатувати прилад, якщо по- шкоджено шнур живлення або штепсель, якщо виріб не працює належним чином, якщо його було пошкоджено або якщо він падав. Якщо шнур живлення пошкоджено, щоб уникнути небезпеки, його заміну на аналогічний має здійснювати виробник, його представник або фахівці з відповідною кваліфікацією — небезпека ураження електричним струмом. ПОПЕРЕДЖЕННЯ! Коли виставляєте прилад на місці, упевніться, що шнур живлення не затиснуто й не пошкоджено. ПОПЕРЕДЖЕННЯ! Не розташовуйте переносні подовжувачі на кілька розеток або портативні джерела живлення позаду від приладу.604 ЧИЩЕННЯ ТА ТЕХОБСЛУГОВУВАННЯ ПОПЕРЕДЖЕННЯ! Перед виконанням будь- яких робіт із технічного обслуговування упев- ніться, що прилад вимкнено й від’єднано від електроживлення; забороняється використо- вувати обладнання для очищення паром— не- безпека ураження електричним струмом. Забороняється використовувати абразивні або жорсткі чистильні засоби, наприклад ае- розолі для чищення вікон, кухонні скребачки, займисті рідини, чистильний віск, концентрова- ні розчинники, відбілювачі або чистильні засо- би, що містять нафтопродукти, на пластикових деталях, личкованні внутрішньої поверхні та дверцят або на ущільненнях. Не використовуй- те паперові рушники, кухонні скребачки або інші жорсткі чистильні засоби. УТИЛІЗАЦІЯ ПАКУВАЛЬНИХ МАТЕРІАЛІВ 100% пакувальних матеріалів можна здати на переробку, їхпозначено символом переробки . Різноманітні деталі пакувальних матеріалів потрібно утилізувати раціонально й у повній відповідності з місцевими правилами утилізації відходів. УТИЛІЗАЦІЯ ПОБУТОВОЇ ТЕХНІКИ Прилад виготовлено з матеріалів багатократного використання або таких, які можна здати на переробку. Утилізуйте їх у відповідності з місцевими правилами утилізації відходів. Докладніші відомості про підготовку, збирання та переробку побутових електроприладів можна отримати в органах місцевого самоврядування, службі збирання побутових відходів або в магазині, де ви придбали прилад. Цей прилад марковано у відповідності з Директивою ЄС 2012/19/ EU щодо відходів електричного й електронного обладнання (WEEE). Забезпечуючи належну утилізацію виробу, ви допоможете уникнутинегативного впливу на довкілля та здоров’я людей. Символ на виробі або в супровідній документації вказує на те, що його не потрібно вважати побутовими відходами, але потрібно здавати у відповідні центри збирання відходів на переробку електричного й електронного обладнання. ПОРАДИ З ЕКОНОМІЇ ЕЛЕКТРОЕНЕРГІЇ Встановлюйте прилад у сухих, добре вентильованих приміщеннях подалі від будь-яких джерел тепла (радіаторів, плит тощо) і прямих сонячних променів. За потреби використовуйте ізоляційні плити. Щоб гарантувати достатню вентиляцію, дотримуйтесь інструкцій зі встановлення. Недостатня вентиляція на задній стороні виробу збільшує споживання енергії та зменшує ефективність охолодження. Якщо часто відкривати дверцята, це може призвести до збільшення споживання енергії. На внутрішню температуру приладу та споживан- ня енергії також може впливати температура довкілля та розташування приладу. Задаючи температуру слід взяти до уваги наведені нижче фактори. Зменште до мінімуму відкривання дверцят холодильника. Для розморожування покладіть заморожені продукти в холодильник. Низька температура заморожених продуктів охолоджує продукти в холодильнику. Перед тим як ставити в прилад теплі страви та напої, дайте їм охолонути. Розташування поличок у холодильнику не впливає на ефективність використання енергії. Продукти потрібно розкладати на поличках таким чином, щоб забезпечити достатню циркуляцію повітря (продукти не мають торкатися одне одного, потрібно забезпечитизазор між продуктами та задньою стінкою). Об’єм для зберігання заморожених продуктів можна збільшити, для цього вийміть контейнери та теплоізоляційну поличку (за наявності). Не зважайте на шум від компресора, описаний як звичайний шум у короткому посібнику до цього виробу. Маркування Gulf Conformity (для країн Перської затоки) на виробі вказує на відповідність усім вимогам технічного регламенту країн Перської затоки для низьковольтного електричного обладнання й побутових приладів BD - 142004-01605 ТЕХНІКА БЕЗПЕКИ ПІД ЧАС ВИКОРИСТАННЯ ХОЛОДИЛЬНИКА УВАГА! Потрапляння дітей у пастку й задушення — досі актуальні проблеми. Викинуті або занедбані холодильники все ще небезпечні, навіть якщо їх залишили постояти «лише на кілька днів». Якщо ви хочете позбутися старого холодильника, дотримуйтеся цих інструкцій, щоб уникнути нещасних випадків. Вимоги до розташування Якщо ви негайно не почнете дотримуватись інструкцій,можливий смертельний випадок або серйозні травми. Якщо ви не дотримуєтесь інструкцій, можливий смертельнийвипадок або серйозні травми. В усіх повідомлення з техніки безпеки пояснюється, в чому полягає небезпека, як зменшити вірогідність отримання травм, що станеться в разі недотримання інструкцій. Ваша безпека та безпека інших людей дуже важливі.Ми розмістили багато важливих повідомлень з техніки безпеки в цьому посібнику та на вашому приладі. Завжди дотримуйтесьусіх вказівок із цих повідомлень з техніки безпеки. Це символ попередження. Цей символ попереджає вас про можливу небезпеку, яка може вбити або травмувати вас або інших людей. Текст усіх повідомлень з техніки безпеки наведено після символу попередження та слова НЕБЕЗПЕКА абоПОПЕРЕДЖЕННЯ. Ці слова означають:

ПОПЕРЕДЖЕННЯ ПОПЕРЕДЖЕННЯ Небезпека задушенняЗніміть дверцята зі свого старого холодильника. Недотримання цієї вимоги може призвести до смертіабо пошкодження мозку. ПОПЕРЕДЖЕННЯ Небезпека від надмірної вагиЗадійте двох або кількох людей для транспортування тавстановлення холодильника.Недотримання цієї вимоги може призвести до травмиспини або інших частин тіла. ПОПЕРЕДЖЕННЯ Небезпека від вибуху Тримайте легкозаймисті матеріали та пароподібні речовини, наприклад бензин, подалі від холодильника. Недотримання цієї вимоги може призвести до смерті, вибуху або пожежі.606 Вимоги до живлення УВАГА! Встановлення й підключення до електромережі має виконувати кваліфікований фахівець згідно з інструкціями виробника із дотриманням місцевих правил техніки безпеки. ■ Холодильник призначено для роботи в окремому контурі 220-240 В, 10 A, 50-60 Гц. ■ Упевніться, що напруга, указана на паспортній табличці, відповідає напрузі в домашній електромережі. ■ Має бути можливість від’єднати прилад від електроживлення, вийнявши штепсель із розетки, якщо до розетки є доступ, або скориставшися двохполюсним вимикачем, установленим до розетки. ■ Якщо шнур живлення пошкоджено, щоб уникнути небезпеки, його заміну має здійснювати виробник, його представник або фахівці з відповідною кваліфікацією. Перед тим як ви встановите холодильник на постійне місце, важливо упевнитися, що там буде потрібне електроживлення: Рекомендований метод заземлення Потрібно електроживлення змінного струму лише 220-240 В 50 Гц, 220 В 60 Гц або 230/240 В 50 Гц із запобіжниками на 10 A і заземленням. Для Австралії та Нової Зеландії: Ваш новий прилад спеціально спроектовано відповідно до всіх австралійських стандартів і вимог. Деякі відомості в інструкції зі встановлення можуть стосуватися вимог до живлення в інших країнах, тож ми звертаємо вашу увагу на ці відомості. Прилад потрібно підключити до заземленої розетки 230/240 В, 50 Гц, 10 A. Вимоги до живлення (лише Велика Британія та

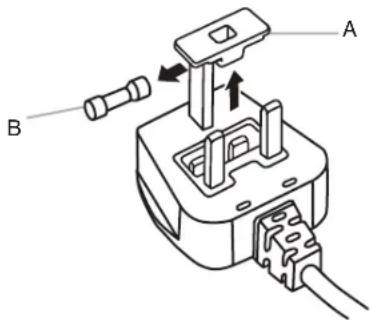

УВАГА! Холодильник потрібно заземлити. Заміна запобіжників Якщо на вводі живлення цього холодильника встановлено штепсель BS1363A із запобіжником на 13 A, для заміни запобіжника в штепселі використовуйте схвалений A.S.T.A. запобіжник типу BS 1362 і виконайте такі дії:

1. Зніміть кришку запобіжника (A) і сам запобіжник (B).

2. Вставте запасний запобіжник на 13 A у кришку.

3. Повторно вставте в штепсель запобіжник і кришку.

УВАГА! Під час заміни запобіжника кришку запобіжника потрібно встановити на місце. Якщо кришку запобіжника загублено, штепселем не можна користуватися, поки не буде встановлено належну замінну кришку. Правильну заміну можна визначити за кольоровою вставкою або кольоровим словом, видавленим на нижній стороні штепселя. Змінні кришки можна придбати в місцевому магазині електротоварів. Лише для Ірландії: Інформація, що стосується Великої Британії, часто є актуальною, але також використовується третій тип штепселя й розетки, двохконтактний із заземленням на боковій поверхні. Розетка/штепсель (дійсні для обох країн): Якщо штепсель із комплекту не підходить до розетки, зверніться за вказівками в центр післяпродажного обслуговування. Не намагайтеся самостійно замінити штепсель. Цю послідовність дій має виконувати кваліфікований фахівець згідно з інструкціями виробника із дотриманням чинних правил і стандартів техніки безпеки. ПОПЕРЕДЖЕННЯ Небезпека ураження електричним струмом Під'єднуйте до заземленої розетки. Не прибиайте контакт заземлення. Не використовуйте адаптер. Не використовуйте подовжувач. Недотримання цих інструкцій може призвести до смерті, пожежі або ураження електричним струмом. Тип B Тип E і F Тип I Тип M Тип G

A. Кришка запобіжника B. Запобіжник B607

1. Вставте штепсель у заземлену розетку.

2. Вставте в скриньки всі знімні деталі та харчові продукти.

ПОПЕРЕДЖЕННЯ Небезпека ураження електричним струмом Від'єднайте живлення перш ніж знімати дверцята. Недотримання цієї вимоги може призвести до смерті або ураження електричним струмом. ПОПЕРЕДЖЕННЯ Небезпека ураження електричним струмом Під'єднуйте до заземленої розетки. Не прибиайте контакт заземлення. Не використовуйте адаптер. Не використовуйте подовжувач. Недотримання цих інструкцій може призвести до смерті, пожежі або ураження електричним струмом.608 ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ Початок роботи КОНТРОЛЬНИЙ СПИСОК ДЛЯ ВСТАНОВЛЕННЯ Електроживлення ■ Підключіть холодильник до заземленої розетки. ■ Якщо під час встановлення потрібно зняти дверцята, див. розділи «Знімання та заміна дверцят холодильника» та «Знімання та заміна передніх дверцят морозильної

■ Дверцята закриваються герметично. ■ Холодильник виставлено за рівнем. Відрегулюйте висоту вирівнювальних ніжок, щоб вони міцно стояли на підлозі. ■ Висота дверцят однакова вздовж верхньої сторони. (За потреби скористайтеся функцією вирівнювання). Розпакування холодильника Доставка холодильника Мінімальна ширина дверного отвору має становити 838 мм (33 дюйм.). Якщо ширина дверного отвору складає 914 мм (36 дюйм.) або менше, потрібно обов’язково зняти дверцята, скриньки та петлі. В усі дверні отвори закотуйте холодильник на боковій стороні. Зніміть пакувальні матеріали ■ Приберіть рештки стрічки та клею з поверхонь перед тим як увімкнути холодильник. Пальцем нанесіть на клей невелику кількість миючого засобу для посуду. Протріть ганчіркою, змоченою в теплій воді, і дайте висохнути. ■ Для прибирання стрічки або клею забороняється використовувати гострі інструменти, втирати спирт, займисті рідини або абразивні чистильні засоби. Ці речі можуть пошкодити поверхню холодильника. ■ Утилізуйте або здайте на переробку всі пакувальні

Поради на випадок транспортування холодильника: Ваш холодильник важкий. У разі транспортування холодильника на очищення чи обслуговування, постеліть на підлозі картон або двп, щоб не пошкодити її. Завжди тягніть холодильник по прямій, коли переміщуєте його. Не хитайте і не кантуйте холодильник, коли переміщуєте його, адже це може пошкодити підлогу. *Для належної вентиляції 1,25 см* 9,5 см*609 Знімання та заміна дверцят холодильника ПРИМІТКА. Виміряйте ширину дверного отвору, щоб побачити, чи потрібно знімати дверцята холодильника, аби занести його в приміщення. Якщо потрібно зняти дверцята, дотримуйтесь інструкцій нижче. УВАГА! Якщо холодильник уже було встановлено і ви виносите його з приміщення, вимкніть систему контролю, перед тим як знімати дверцята. Від’єднайте холодильник або вимкніть електроживлення. Вийміть харчові продукти та регульовані контейнери та полички з дверцят. Підготуйте потрібні інструменти та прочитайте всі інструкції перед зніманням дверцят. ПОТРІБНІ ІНСТРУМЕНТИ: Іверовий ключ 6 мм, іверовий ключ 5 мм і хрестова викрутка #2 ПОПЕРЕДЖЕННЯ Небезпека ураження електричним струмом Від'єднайте живлення перш ніж знімати дверцята. Недотримання цієї вимоги може призвести до смерті або ураження електричним струмом.

Верхня ліва петляСередня ліва петляКришка верхньої лівої петліКришка верхньої правої петлі A. Гвинти з головкою під торцевий ключ, 5 мм A. Петля A. Гвинти кришки верхньої петлі B. Кришка верхньої петлі Верхня права петляСередня права петля

A. Гвинти кришки верхньої петлі B. Кришка верхньої петлі A. Гвинти з головкою під торцевий ключ, 5 мм A. Петля

A610 Знімання правої стулки дверцят

1. Від’єднайте холодильник або вимкніть електроживлення.

2. Тримайте дверцята холодильника закритими, поки ви не

будете готові від’єднати їх від корпуса. ПРИМІТКА. Коли знімаєте петлі, забезпечте додаткову опору для дверцят холодильника. Не розраховуйте на те, що магніти в ущільненні дверцят утримуватимуть їх на місці, поки ви працюєте.

3. Використовуючи хрестову викрутку, зніміть кришку з

4. Використовуючи іверовий ключ 5 мм, викрутіть чотири

гвинти з верхньої петлі та відкладіть їх.

5. Підніміть дверцята холодильника з пальця середньої

петлі. Верхня петля зніметься разом із дверцятами. Знімання лівої стулки дверцят УВАГА! Інтерфейсні кабелі прокладено крізь ліву петлю, тому їх потрібно від’єднати, перед тим як знімати дверцята.

1. Використовуючи хрестову викрутку, зніміть кришку з

2. Роз’єднайте два кабельні з’єднання, розташовані на

верхній поверхні петлі. ■ Візьміться за обидві сторони кабельного з’єднання. Великим пальцем лівої руки натисніть кабельне з’єднання, щоб звільнити защіпку й роз’єднати частини з’єднання.

3. Використовуючи іверовий ключ 5 мм, викрутіть чотири

внутрішні гвинти з верхньої петлі та відкладіть їх. ПРИМІТКА. Коли знімаєте петлі, забезпечте додаткову опору для дверцят холодильника. Не розраховуйте на те, що магніти в ущільненні дверцят утримуватимуть їх на місці, поки ви працюєте.

4. Підніміть дверцята холодильника з пальця нижньої петлі.

Верхня петля зніметься разом із дверцятами. ПРИМІТКА. Щоб пронести холодильник крізь дверний отвір, можливо, не знадобиться знімати нижні петлі та регульовані

■ Лише за потреби використовуйте іверовий ключ 6 мм і хрестову викрутку #2, щоб зняти середню петлю.

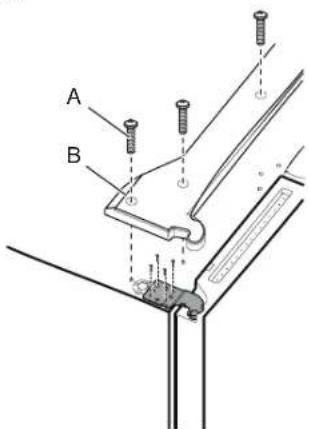

A. Гвинт кришки верхньої петлі B. Кришка верхньої петлі C. Гвинти з головкою під торцевий ключ, 5 мм D. Верхня петля

A. Гвинт кришки верхньої петлі B. Кришка верхньої петлі

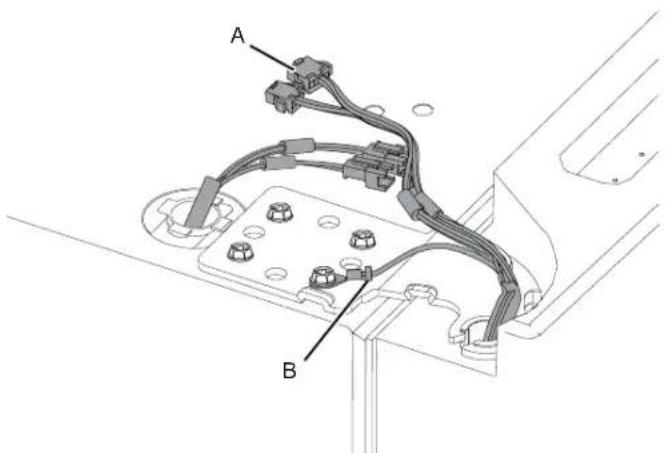

A. Кабельне з’єднання B. Жила заземлення

A. Гвинти з головкою під торцевий ключ, 5 мм B. Верхня петля

B611 Встановлення на місце правої стулки дверцят холодильника

1. Посадіть праву стулку дверцят на палець середньої петлі.

2. Вставте палець верхньої петлі в отвір у верхній частині

дверцят холодильника.

3. Закріпіть петлю на корпусі за допомогою гвинтів

із головкою під торцевий ключ, 5 мм. Не затягуйте гвинти до упора. Встановлення на місце лівої стулки дверцят холодильника

1. Посадіть ліву стулку дверцят на палець середньої петлі.

2. Закріпіть петлю на корпусі за допомогою гвинтів

із головкою під торцевий ключ, 5 мм. Не затягуйте гвинти до упора.

3. Від’єднайте електроживлення.

■ З’єднайте дві половини кабельного з’єднання. ■ Приєднайте кабель заземлення до гвинта петлі. Заключні дії

1. Затягніть до упору вісім гвинтів із головкою під торцевий

2. Установіть на місце верхні кришки петель.

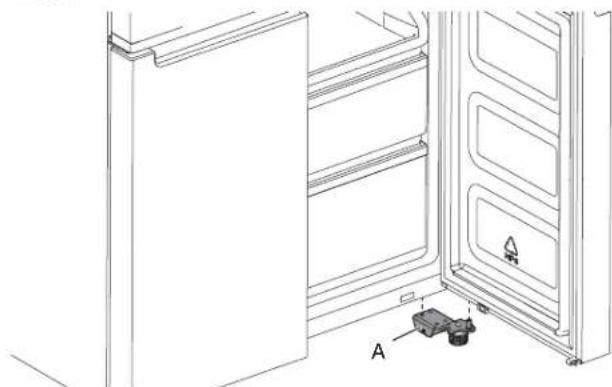

Знімання та заміна дверцят морозильної камери або камери з вибором температури заморожування

1. Тримайте дверцята морозильної камери закритими, поки

ви не будете готові від’єднати їх від корпуса. ПРИМІТКА. Коли знімаєте петлі, забезпечте додаткову опору для дверцят морозильної камери. Не розраховуйте на те, що магніти в ущільненні дверцят утримуватимуть їх на місці, поки ви працюєте. ■ Використовуйте іверовий ключ 6 мм і хрестову викрутку #2, щоб зняти середню петлю з корпуса. ■ Підніміть дверцята морозильної камери з пальця нижньої

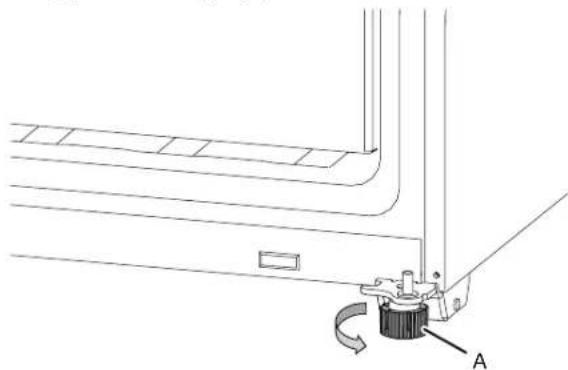

Вирівнювання холодильника

1. Перемістіть холодильник у на постійне місце.

2. Крутіть рукою регульовані ніжки. Крутіть їх уліво, поки

ролики не торкатимуться підлоги, а обидві регульовані ніжки міцно впираються в підлогу. Таким чином холодильник не буде викочуватися вперед, коли ви відкриватимете дверцята. УВАГА! Якщо потрібно додатково відрегулювати ніжки, то обидві ніжки потрібно крутити на однакову кількість обертів, щоб холодильник стояв рівно.

3. Використовуйте рівень, щоб упевнитися, що холодильник

виставлено рівно зліва направо й спереду назад. A. Середня петля

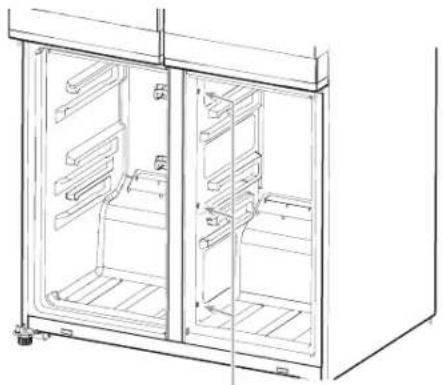

A. Регульовані ніжки612 ЗАПАСНІ ЧАСТИНИ ТА ФУНКЦІЇ ПРИМІТКА ДЛЯ ТЕХОБСЛУГОВУВАННЯ: Середній роздільник можна вийняти, для цього викрутіть 3 гвинти з правої сторони (див. рис. нижче); коли роздільник вийнято, зона випарника стане доступна для технічного обслуговування. МІСТКІСТЬ (WQ9 B1LUK і WQ70900SXX): Відсік для свіжих продуктів 387 л Морозильна камера 208 л Разом 595 л МІСТКІСТЬ (6WM24NIHAS): Разом 603 л Додаткове приладдя: ■ Готувач льоду Hinged seal

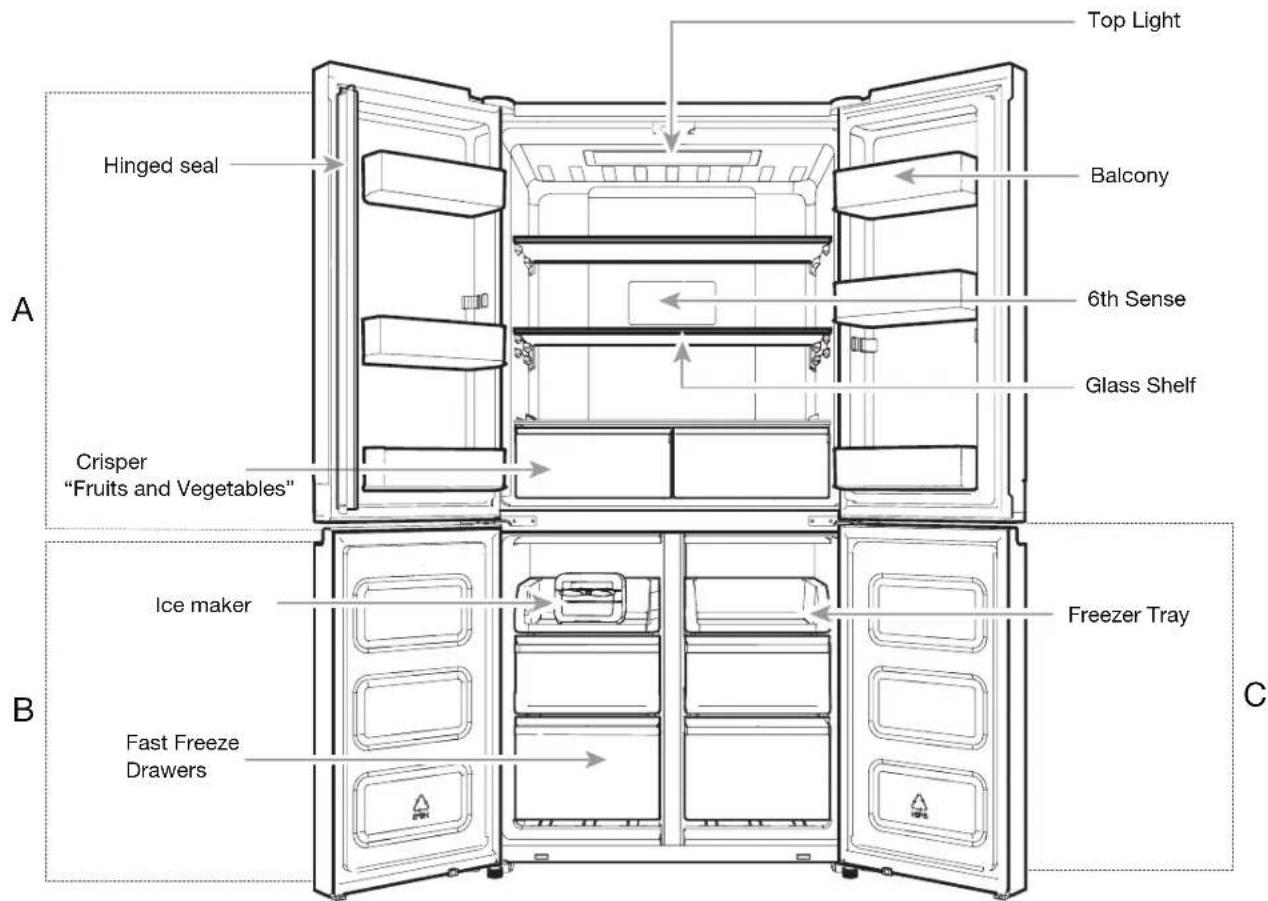

Balcony Top Light 6th Sense Glass Shelf A . Refrigerator B . Freezer C . Flexi Freeze (only with WQ9 B1L, 6WM24NIHAS and WQ70900SXX) Crisper “Fruits and Vegetables” Ice maker Freezer Tray Fast Freeze Drawers Розташування гвинтів613 Використання елементів керування Сенсорні елементи керування розташовані на лівій стулці дверцят. На панелі керування наведено інформацію про різні кнопки й індикатори. Індикатори температури в холодильній і морозильній камерах показують останню задану температуру.

1. Кнопка ввімкнення та вимкнення звуків

2. Кнопка задавання температури в холодильній камері

(утримуйте натиснутою протягом 3 с, щоб вибрати швидке охолодження)

3. Кнопка вибору температури в камері з вибором

температури заморожування (лише на моделях WQ9 B1LUK, 6WM24NIHAS і WQ70900SXX)

4. Кнопка задавання температури в морозильній камері

(утримуйте натиснутою протягом 3 с, щоб вибрати швидке заморожування)

5. Індикатор блокування

6. Кнопка блокування

7. Індикатор відкритих дверцят

8. Індикатор швидкого заморожування

9. Індикатор делікатного заморожування (лише на моделях

WQ9 B1LUK, 6WM24NIHAS і WQ70900SXX)

10. Індикатор м’якого заморожування (лише на моделях WQ9

B1LUK, 6WM24NIHAS і WQ70900SXX)

11. Індикатор 6 почуття

12. Індикатор звичайного заморожування (лише на моделях

WQ9 B1LUK, 6WM24NIHAS і WQ70900SXX)

13. Індикатор швидкого охолодження

14. Кнопка режиму відпустки

15. Індикатор демонстраційного режиму (лише на моделях

WQ9 B1LUK, 6WM24NIHAS і WQ70900SXX)

16. Індикатор режиму відпустки

17. Звуковий індикатор

Панель керування автоматично вимикається через одну хвилину неактивності. Щоб увімкнути панель керування, натисніть будь-яку кнопку. Перегляд і регулювання заданих значень температури Регулювання температури у відсіку для свіжих продуктів і в морозильній камері: Для зручності температура в холодильній і морозильній камерах задана на заводі. Коли ви вперше встановлюєте холодильник, упевніться, що задано рекомендовані значення температури. Заводські рекомендовані значення дорівнюють 3°C для холодильника та -18°C для морозильника. Натискання кнопки температури в холодильній або морозильній камері мінятиме задані значення в градусах Цельсія (°C).

■ Зачекайте 24 години перед тим як класти продукти в холодильник. Якщо покласти продукти в холодильник, який не повністю охолодився, вони можуть зіпсуватися. ПРИМІТКА. Якщо задати значення, холодніше за рекомендоване, відсіки від цього не охолоджуватимуться швидше. ■ Якщо температура в холодильній або морозильній камері завелика або занизька, спочатку перевірте вентилятори, чи вони не заблоковані, і лише потім регулюйте елементи

■ Рекомендовані параметри мають відповідати звичайному використанню в домашньому господарстві. Елементи керування налаштовані правильно, коли молоко або сік холодні саме як вам подобається, і коли морозиво тверде. ПРИМІТКА. У таких приміщеннях, як гараж, підвал або сіни, вологість може бути вищою, а перепади температур більші. Щоб пристосуватися до цих умов, можливо, знадобиться відрегулювати температуру, щоб вона відрізнялася від рекомендованих параметрів. ■ Зачекайте принаймні 24 години між етапами регулювання. Перевірте температуру перед виконанням інших налаштувань.

6 почуття — збереження свіжості й керування заморожуванням Сенсор 6 почуття — збереження свіжості забезпечує точне й стабільне керування температурою для збереження свіжості продуктів протягом тривалішого часу в найприродніший спосіб. Коли виявлено відхилення температури, сенсор активує компресор, який швидко відновлює задану температуру. Сенсор 6 почуття — заморожування мінімізує коливання температури у морозильній камері, використовуючи інноваційну систему контролю температури. Вірогідність опіків під час заморожування зменшується, якість і колір продуктів зберігається. Задана температура в камері з вибором температури заморожування (лише на моделях WQ9 B1LUK, 6WM24NIHAS і WQ70900SXX) Функція вибору температури заморожування дає змогу змінювати задану температуру у відповідній камері. Символ Функція Температура Звичайна морозильна камера -18 °C Помірне заморожування -12 °C М’яке заморожування -7 °C

• Щоб задіяти або скасувати вибір найнижчої температури (-20 °C), утримуйте натиснутою протягом 3 секунд кнопку вибору температури в камері з вибором температури заморожування. Коли вибрано найхолодніше значення, світитимуться всі три значки. Регулювання вибору кількох варіантів температури ■ Звичайна морозильна камера (-18 °C): Вже заморожені та свіжі продукти (макс. 12 місяців) ■ Помірне заморожування (-12 °C): Вже заморожені продукти (макс. 1 місяць) ■ М’яке заморожування (-7 °C): Вже заморожені продукти (макс. 1 тиждень) ■ Якщо температура в камері з вибором температури заморожування нижча за температуру в морозильній камері, у морозильній камері буде задана така сама температура, як і в камері з вибором температури заморожування. ■ Температура в камері з вибором температури заморожування може не досягти -7 °C, коли температура довкілля не перевищує 10 °C. Коли регулюєте задані значення температури, користуйтеся цією таблицею: УМОВА РЕГУЛЮВАННЯ ТЕМПЕРАТУРИ У холодильнику занадто

Збільште задану температуру в холодильнику на 1° У холодильнику занадто

Збільште задану температуру в морозильнику на 1° У морозильнику занадто тепло або замало льоду Зменште задану температуру в морозильнику на 1° ПРИМІТКА. Перед тим як змінювати температуру в камері з вибором температури заморожування, упевніться, що нове значення температури відповідає продуктам, які вже лежать у камері, і продуктам, які ви збираєтеся покласти в камеру з вибором температури заморожування. Швидке охолодження Функція швидкого охолодження допомагає у випадках активного використання холодильника, великих покупок або коли в приміщенні тимчасово дуже тепло. ■ Щоб увімкнути функцію швидкого охолодження, натисніть і утримуйте кнопку температури в холодильнику протягом 3 секунд. Коли цю функцію активовано, засвітиться значок швидкого охолодження. Функція швидкого охолодження залишиться увімкнутою протягом 2 годин, якщо її не вимкнути вручну. ■ Щоб вимкнути функцію швидкого охолодження вручну, натисніть і утримуйте кнопку температури в холодильнику протягом 3 секунд. Значок швидкого охолодження вимкнеться, коли цю функцію не активовано. ■ Регулювання температури автоматично вимкне функцію швидкого охолодження. Швидке заморожування На паспортній табличці приладу вказано кількість свіжих продуктів (у кг), які можна заморозити протягом 24 годин. ■ Натисніть і утримуйте кнопку температури в морозильній камері протягом 3 секунд (поки не засвітиться індикатор швидкого заморожування) за 24 години до того як покладете свіжі продукти в морозильник. Після того як покладете свіжі продукти в морозильник, 24 годин увімкненого стану функції швидкого заморожування зазвичай достатньо; через 50 годин після ввімкнення ця функція автоматично вимикається. ■ Щоб вимкнути функцію швидкого заморожування вручну, натисніть і утримуйте кнопку температури в морозильній камері протягом 3 секунд. Функція швидкого заморожування вимкнеться. ■ Регулювання температури автоматично вимкне функцію швидкого заморожування. Режим відпустки Цей режим призначено для того, щоб ваш прилад марно не витрачав електроенергію, коли ним регулярно не користуються (наприклад, коли ви поїхали у відпустку). Якщо вибрати цю функцію, для температури у відсіку для свіжих продуктів буде автоматично задано значення 12 °C. ■ Щоб активувати режим відпустки, натисніть кнопку режиму, поки на дисплеї не з’явиться індикатор режиму відпустки. ■ Щоб вийти з режиму відпустки, натисніть кнопку режиму, поки на дисплеї не щезне індикатор режиму. ■ Регулювання температури автоматично вимкне режим

УВАГА! Якщо цей режим вибрано, слід прибрати всі продукти та напої з відсіку для свіжих продуктів.615 Увімкнення та вимкнення звуку Натисніть кнопку, щоб активувати або вимкнути звукові

■ Натисніть і утримуйте кнопку блокування протягом 3 секунд, щоб активувати блокування. ■ Щоб вимкнути блокування, натисніть і утримуйте кнопку блокування протягом 3 секунд. Функція блокування ігноруватиме будь-яку взаємодію з панеллю керування, поки користувач не розблокує панель. Ця функція призначена запобігти ненавмисним змінам параметрів. Демонстраційний режим (лише на моделях WQ9 B1LUK, 6WM24NIHAS і WQ70900SXX) Цей режим використовується, коли холодильник виставлено на вітрині в роздрібному магазині, або якщо ви хочете вимкнути охолодження й усі решту функцій (окрім внутрішнього освітлення). Демонстраційний режим можна використовувати, коли ви надовго їдете у відпустку. Дії із залишення холодильника в цьому режимі протягом тривалого часу див. у розділі «Догляд під час відпустки й транспортування». ■ Якщо увімкнути демонстраційний режим, на дисплеї відображатиметься значок демонстрації. ■ Входьте в демонстраційний режим і виходьте з нього, одночасно натискаючи й утримуючи протягом 3 секунд кнопки ввімкнення або вимкнення звуку та блокування. ■ Якщо активовано демонстраційний режим, вийміть усі продукти з холодильника, морозильника й камери з вибором температури заморожування, якщо вони там є. Додаткові функції Сигнал відкривання дверцят ■ Функція сигналу відкривання дверцят подає звуковий сигнал і вмикає мигтіння значка «Дверцята відчинено» , коли будь-які з чотирьох стулок дверцят відкриті протягом 2 хвилин або більшого часу. ■ Сигнал повторюватиметься кожні 5 хвилин. Закрийте всі дверцята, щоб вимкнути його. ПРИМІТКА. Щоб вимкнути звуковий сигнал, коли дверцята відкриті, наприклад на час чищення внутрішніх поверхонь холодильника, торкніться будь-якої кнопки на панелі керування. Звуковий сигнал вимкнеться на деякий час, але значок «Дверцята відчинено» все ще відображатиметься на панелі керування. Освітлення в холодильнику У холодильнику є внутрішнє освітлення, яке вмикається щоразу, коли відкриваються дверцята. ПРИМІТКА. Це освітлення на світлодіодах, їх не потрібно міняти. Якщо світлодіод не світиться, коли дверцята відкрито, зателефонуйте в службу обслуговування, щоб замінити його.616 ВИКОРИСТАННЯ ХОЛОДИЛЬНИКА Відкривання й закривання дверцят Нагрів бокової панелі — це нормально для першого запуску виробу. Температура зменшиться через кілька годин. У відсіку для свіжих продуктів є дві стулки дверцят. Дверцята можна відкривати й закривати по одній стулці або разом. На лівій стулці дверцят є вертикальне ущільнення на петлях. ■ Коли відкривають ліву стулку дверцят, ущільнення на петлях автоматично складається всередину, щоб воно не заважало. ■ Коли обидві стулки дверцят закриті, ущільнення на петлях автоматично герметизує обидві стулки. ПРИМІТКА. Коли ви закриваєте дверцята, ущільнення на петлях має бути в правильному положенні (зігнуте всередину). Інакше воно вдарить праву стулку дверцят або кріпильну вісь. Перемикач дверцят у відсіку для свіжих продуктів розташований у верхньому лівому й правому кутах петель. ■ Для морозильної камери й багатотемпературної зони перемикач дверцят розташовано знизу посередині. ■ Перемикач дверцят використовує магніт для визначення відкривання або закривання. ■ Упевніться, що в радіусі 7,62 см від кришки петлі немає магнітних або електронних пристроїв (динамік, Coolvox

ПРИМІТКА. Світло не ввімкнеться, якщо відкривання дверцят не виявлено. Готувач льоду ■ Щоб зробити лід, залийте очищену воду в лоток для льоду та поставте ручний готувач льоду на верхню поличку морозильника. Дайте льоду час на формування, коли його приготовано, поверніть ручки праворуч, щоб виштовхнути кубики льоду з контейнера для льоду. ■ Злегка підніміть контейнер для льоду, щоб отримати доступ до кубиків льоду. Комплект для приготування льоду вручну можна вийняти з морозильної камери, коли лід не потрібен, щоб звільнити місце. Зберігання продуктів Зберігання яєць Яйця рекомендовано зберігати за стабільної температури, щоб вони залишалися свіжими, отже найкращим варіантом буде зберігати їх на середній поличці. A. Ущільнення на петлях

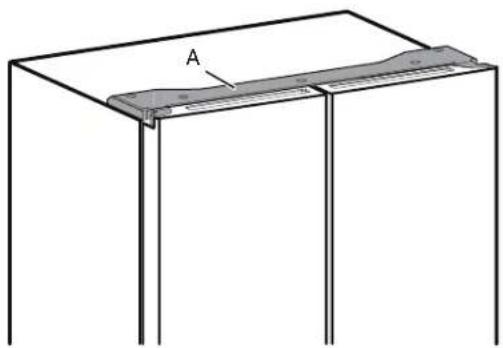

A. Кришка петлі617 ПОЛИЧКИ, КОНТЕЙНЕРИ ТА СКРИНЬКИ Регулювання висоти поличок Висоту полички можна регулювати, змінюючи її розташування з найнижчих напрямних на найвищі та навпаки. ■ Повністю відкрийте праву стулку дверцят. ■ Витягніть поличку з холодильника та вставте її в потрібне

■ Упевніться, що поличку правильно поставлено на опори. Полички і рамки на них Положення поличок можна регулювати відповідно до ваших

Зберігання однотипних продуктів разом у холодильнику та регулювання висоти поличок, щоб можна було ставити предмети різної висоти, спростить пошук потрібних продуктів у холодильнику. Це також зменшить час, протягом якого дверцята холодильника будуть відкриті, і заощадить електроенергію. Виймання та заміна поличок:

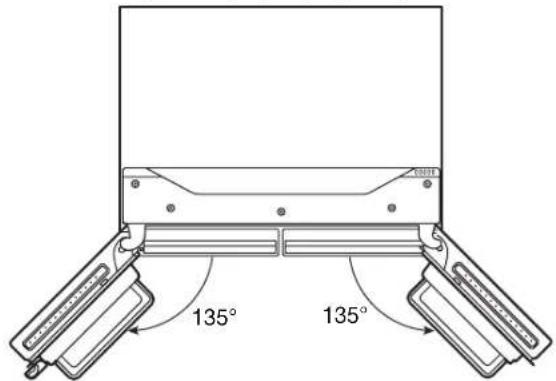

1. Повністю відкрийте ліву й праву стулки дверцят.

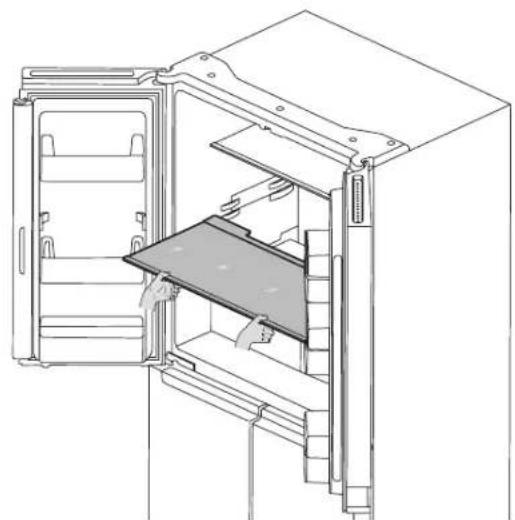

2. Витягніть середню або верхню полички, для цього

підніміть їх із напрямних. Потім витягніть поличку вперед і нахиліть униз у вертикальне положення. Поверніть поличку під кутом і витягніть із холодильника.

3. Витягніть нижню поличку, для цього підніміть її з

напрямних. Потім витягніть поличку вперед і нахиліть угору у вертикальне положення. Поверніть поличку під кутом і витягніть із холодильника.

4. Установіть на місце середню й верхню полички,

заносячи їх у холодильник під кутом передньою стороною донизу. Підніміть передню частину полички та вставте її всередину, поки задня частина не спиратиметься на напрямні. Опустіть передню частину полички й упевніться, що поличку вставлено на місце.

5. Установіть на місце нижню поличку, заносячи її у

холодильник під кутом передньою стороною вгору. Опустіть передню частину полички та вставте її всередину, поки задня частина не спиратиметься на напрямні. Опустіть передню частину полички й упевніться, що поличку вставлено на місце.

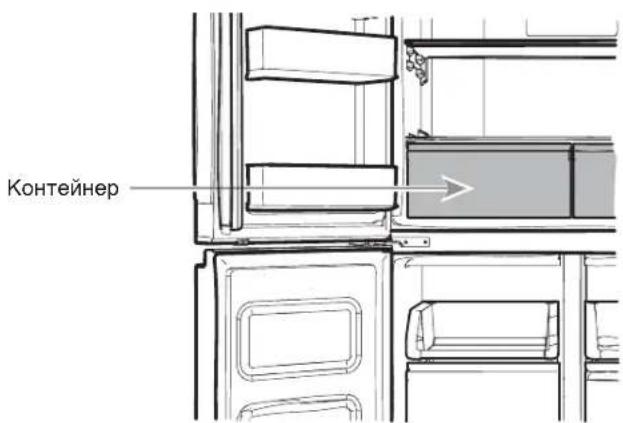

Виймання та заміна контейнерів:

1. Візьміть контейнер за ручку та витягніть його назовні до

упору. Підніміть контейнер із нижньої напрямної.

2. Установіть контейнер на місце, для цього поставте його

на нижню напрямну для контейнера і заштовхніть його на місце повз упор. Важлива інформація про скляні полички та

Забороняється чистити скляні полички та кришки теплою водою, коли вони холодні. Полички та кришки можуть поламатися, якщо зізнають впливу зненацької зміни температури або удару, наприклад штовхання. Гартоване скло розбивається на багато дрібних шматків, подібних до гравію. Це нормально. Скляні полички та кришки важкі. Коли знімаєте їх, робіть це двома руками, щоб не впустити. 135° 135° Контейнер618 Полички на дверцятах холодильника Положення поличок на дверцятах холодильника можна регулювати відповідно до ваших потреб. Відсіки в морозильній камері Піддон морозильної камери З піддона морозильної камери зручно брати продукти, що часто використовуються, у ньому зручно заморожувати або просто зберігати рештки страв або дрібні порції. Скриньки для заморожування Відсік для швидкого заморожування ■ У скриньках для швидкого заморожування можна зручно зберігати об’ємні продукти. ■ Функція швидкого заморожування дає змогу надійно та зручно зберігати всі заморожені продукти. ПРИМІТКА. Температура в морозильній камері може знизитися до значення, вибраного для камери з вибором температури заморожування, коли для морозильної камери задано температуру, більшу за значення для камери з вибором температури заморожування. Камера з вибором температури заморожування (лише на моделях WQ9 B1LUK, 6WM24NIHAS і WQ70900SXX) У камері з вибором температури заморожування можна вибрати один із трьох рівнів температури заморожування: -7 °C, -12 °C, -18 °C або -20 °C, щоб забезпечити найкращі умови для зберігання різних типів харчових продуктів. Щоб максимально збільшити об’єм морозильної камери, можна вийняти скриньку та зробити доступною поличку морозильної камери. Знімання верхньої скриньки:

1. Візьміть скриньку за ручку та витягніть її назовні до упору.

Підніміть скриньку з нижньої напрямної.

2. Установіть скриньку на місце, для цього поставте її на

нижню напрямну для скриньки і заштовхніть її на місце

Поличка морозильної камери (лише на моделі WQ9 B1LUK) Щоб максимально збільшити об’єм морозильної камери, можна вийняти середню скриньку та зробити доступною поличку морозильної камери під нею. Потім можна залишити верхню скриньку та ставити харчові продукти просто на поличку. Довідка про звукові сигнали Призначення звукових сигналів Назва звуко- вого сигналу Приклади використання

Система охолодження вмикається щоразу, коли виріб підключають до електромережі.

Користувач натиснув правильну кнопку. Неприпустима дія (Помилка) Користувач одночасно натиснув дві або кілька кнопок. Переривання відліку часу через натискання й утримання кнопок. Задіяно Підтвердження входу в будь-який режим. Не задіяно Підтвердження виходу з будь-якого

Сповіщення Сповіщення про відкриті дверцята. Цю таблицю призначено лише для швидкої довідки. Докладніше див. у відповідних розділах. У випадках розбіжностей відомості у розділах мають переважну силу.

Щоб замовити додаткове приладдя, зверніться до дилера, у якого ви придбали холодильник.

жування619 ДОГЛЯД ЗА ХОЛОДИЛЬНИКОМ

Автоматично розморожуються всі камери холодильника, морозильника та з вибором температури заморожування (лише на моделях WQ9 B1LUK, 6WM24NIHAS і WQ70900SXX). Однак потрібно очищати всі камери приблизно раз на місяць, щоб уникнути утворення стійких запахів. Негайно витирайте розлиті продукти. Чищення зовнішніх поверхонь Див. відомості про чищення зовнішніх поверхонь для вашої

Стиль 1 — гладкі дверцята УВАГА! Гарантія не поширюється на пошкодження гладкого личковання з причини неправильного використання чистильних засобів або використання не рекомендованих чистильних засобів. Гострі або тупі інструменти подряпають личковання. ВИКОРИСТОВУЙТЕ НЕ ВИКОРИСТОВУЙТЕ М’яка, чиста

Абразивні ганчірки Паперові рушники або газети Скребачки зі сталевої вовни Теплий мильний розчин із м’яким миючим засобом Абразивні порошки або рідини Аерозоль для чищення вікон

Чистильні засоби на основі кислот або оцту Чистильні засоби для духовок Займисті рідини ПРИМІТКА. Паперові рушники можуть подряпати й замутнити прозорий шар лаку на фарбованих дверцятах. Щоб уникнути можливих пошкоджень, для полірування й протирання дверцят використовуйте тільки м’які, чисті ганчірки. Стиль 2 — нержавіюча сталь

■ Використовуйте лише рекомендовані чистильні засоби з нержавіючої сталі та ганчірки. Гарантія не поширюється на пошкодження личковання з нержавіючої сталі з причини неправильного використання чистильних засобів або використання не рекомендованих чистильних засобів. ■ Не піддавайте сталеві прилади впливу лужних або корозійних умов, наприклад високої солоності або вологості. Гарантія не поширюється на пошкодження, спричинені впливом цих умов. ВИКОРИСТОВУЙТЕ НЕ ВИКОРИСТОВУЙТЕ М’яка, чиста ганчірка Абразивні ганчірки Паперові рушники або газети Скребачки зі сталевої вовни Теплий мильний розчин із м’яким миючим засобом Абразивні порошки або рідини

Чистильні засоби на основі лимонної кислоти Чистильні засоби на основі кислот або оцту Чистильні засоби для духовок Для зчищання тов- стого шару бруду використовуйте лише чи- стильні засоби з нержа- віючої сталі, призначені для побутової техніки. Щоб замовити чистиль- ний засіб, зверніться до дилера, у якого ви придбали холодильник. Чистильний засіб із нержаві- ючої сталі призначено лише для деталей із нержавіючої сталі. За- бороняється торкатися чистиль- ним засобом із нержавіючої сталі будь-яких пластикових деталей, наприклад фасонних деталей, кришок дозаторів або ущільнен- ня дверцят. Стиль 3 — нержавіюча сталь із захистом від відбитків пальців

■ Не піддавайте сталеві прилади впливу лужних або корозійних умов, наприклад високої солоності або вологості. Гарантія не поширюється на пошкодження, спричинені впливом цих умов. ВИКОРИСТОВУЙТЕ НЕ ВИКОРИСТОВУЙТЕ М’яка, чиста ганчірка Абразивні ганчірки Паперові рушники або газети Скребачки зі сталевої вовни Теплий мильний розчин із м’яким миючим засобом Абразивні порошки або рідини Аерозоль для чищення вікон

Чистильні засоби на основі кислот або оцту Чистильні засоби для духовок Займисті рідини

■ Якщо трапляється ненавмисний контакт, очистьте пластикову деталь губкою, змоченою в теплому розчині м’якого миючого засобу. Ретельно протріть насухо м’якою

■ Навіть якщо чистильний засіб рідкий, це не означає, що він неабразивний. Багато рідких чистильних рідин, призначених для плитки та гладких поверхонь, пошкоджують нержавіючу сталь. ■ Лимонна кислота незворотно знебарвлює поверхню з нержавіючої сталі. ■ Уникнення пошкоджень личковання з нержавіючої сталі у холодильнику. ПОПЕРЕДЖЕННЯ Небезпека від вибуху Використовуйте незаймистий чистильний засіб. Недотримання цієї вимоги може призвести до смерті, вибуху або пожежі.620 Забороняється залишати ці речовини на личкованні холодильника: Гірчиця Соуси, що містять цитрусові Томатний сік Продукти, що містять цитрусові Соус «маринара» Очищення внутрішніх поверхонь

1. Від’єднайте холодильник або вимкніть електроживлення.

2. Ретельно вимийте вручну, сполосніть і висушіть знімні

деталі та внутрішні поверхні. Використовуйте чисту губку або м’яку ганчірку та теплий мильний розчин із м’яким миючим засобом. ПРИМІТКА. Забороняється використовувати абразивні або жорсткі чистильні засоби, наприклад аерозолі для чищення вікон, кухонні скребачки, займисті рідини, чистильний віск, концентровані розчинники, відбілювачі або чистильні засоби, що містять нафтопродукти, на пластикових деталях, личкованні внутрішньої поверхні та дверцят або на ущільненнях.

3. Підключіть холодильник до мережі або відновіть

електропостачання. Конденсатор Н а обох сторонах холодильника є багатошарове покриття. Теплі бокові поверхні — це нормально.

Освітлення у відсіку для свіжих продуктів і в морозильній камері світлодіодне, його не потрібно міняти. Якщо освітлення не вмикається, коли відкривають дверцята, зверніться до дилера, у якого ви придбали холодильник. Догляд під час відпустки й транспортування

Якщо ви захочете залишити холодильник увімкненим, поки будете відсутні вдома:

1. Використайте швидкопсувні продукти й заморозьте решту.

2. Якщо в холодильнику є автоматичний готувач льоду,

підключений до водопроводу, вимкніть подавання води в холодильник. Якщо подавання води не вимкнути, можливі майнові збитки.

3. Якщо у вас є автоматичний готувач льоду, вимкніть його.

■ Натисніть перемикач у положення Off (O) (Вимк.), щоб вимкнути готувач льоду у дверцятах.

4. Спорожніть контейнер для льоду.

Якщо ви вирішите вимкнути холодильник до від’їзду: ПРИМІТКА. Переведіть холодильник у демонстраційний режим, поки поїдете у відпустку. Див. розділ «Використання елементів керування».

1. Вийміть із холодильника всі продукти.

2. Якщо в холодильнику є автоматичний готувач льоду:

■ Вимкніть подавання води в готувач льоду принаймні за 1 день. ■ Коли випаде останній кубик льоду, переведіть перемикач у положення Off (O) (Вимк.), щоб вимкнувся дисплей вгорі внутрішньої поверхні холодильника (залежно від моделі).

3. Спорожніть контейнер для льоду.

4. Вимкніть елементи керування температурою. Див. розділ

«Використання елементів керування».

5. Очистьте холодильник і протріть його насухо.

6. Примотайте стрічкою шматки гуми або деревини до

верхньої частини стулок обох дверцят, щоб відкрити їх достатньо для того, аби повітря потрапляло всередину. Таким чином перестануть утворюватися запахи й рости

Транспортування Коли ви збираєтеся транспортувати холодильник у нове житло, дотримуйтесь наведених нижче вказівок із підготовки до транспортування.

1. Якщо в холодильнику є автоматичний готувач льоду:

■ Вимкніть подавання води в готувач льоду принаймні за 1 день. ■ Від’єднайте водопровід від задньої сторони холодильника. ■ Коли випаде останній кубик льоду, переведіть перемикач у положення Off (O) (Вимк.) або на готувачі льоду, або на панелі керування (залежно від моделі).

2. Вийміть усі продукти з холодильника, упакуйте всі

заморожені продукти в сухий лід.

3. Спорожніть контейнер для льоду.

4. Від’єднайте холодильник від електромережі.

5. Ретельно очистьте і протріть його насухо.

6. Витягніть усі знімні деталі, добре обгорніть їх і примотайте

одну до одної, щоб вони не рухались і не тріскотіли під час перевезення.

7. Залежно від моделі підніміть передню частину

холодильника, щоб його було легше викотити, або підніміть вирівнювальні гвинти, щоб вони не шкрябали підлогу. Див. розділи «Вирівнювання дверцят» або «Вирівнювання холодильника та закривання дверцят».

8. Замотайте клейкою стрічкою закриті дверцята й

примотайте шнур живлення до задньої сторони холодильника. Коли перевезете холодильник у нове приміщення, вставте всі деталі на місце й ознайомтесь із вказівками з розділу «Інструкція зі встановлення». Також, якщо в холодильнику є автоматичний готувач льоду, не забудьте підключити водопровід до холодильника.621 ПОШУК І УСУНЕННЯ НЕСПРАВНОСТЕЙ Ви спостерігаєте, що Можливі причини Спосіб усунення Робота холодильника Холодильник не

Перевірте електропостачання. Вставте кабель живлення в заземлену розетку. Не використовуйте подовжувач. Упевніться, що в розетці є напруга. Приєднайте лампу, щоб побачити, чи розетка працює. Увімкніть аварійний вимикач, що спрацював. Замініть згорілі запобіжники. ПРИМІТКА. Якщо несправність не усунуто, зверніться до електрика. Перевірте елементи

Упевніться, що елементи керування ввімкнуто. Див. розділ «Використання елементів керування». Нове встановлення. Дайте холодильнику повністю охолонути протягом 24 годин після встановлення. ПРИМІТКА. Якщо на елементі керування температурою задати найхолодніше значення, відсіки від цього не охолоджуватимуться

Керування холодильником у демонстраційному режимі (на деяких моделях). Якщо холодильник працює в демонстраційному режимі, охолодження вимкнено, і на панелі керування світиться значок демонстрації. Докладніші відомості див. у розділі «Використання елементів керування». Здається, двигун працював надто

Високоефективний компресор і вентилятори. У більших, ефективніших холодильників тривалість циклів більша на менших, енергоефективніших швидкостях. У кімнаті або в довкіллі

Це нормально, якщо в цих умовах у холодильника довший робочий цикл. Для оптимальної роботи поставте холодильник у приміщенні з контрольованою температурою. Див. розділ «Вимоги до розташування». У холодильник нещодавно по- клали багато теплих продуктів. Через теплі продукти тривалість робочого циклу холодильника подов- жується, поки повітря всередині не охолоне до бажаної температури. Дверцята відкривають надто часто або надто довго. Якщо в холодильник потрапляє тепле повітря, тривалість робочого циклу подовжується. Відкривайте дверцята не настільки часто. Дверцята холодильної або морозильної камери відкриті. Упевніться, що холодильник виставлено за рівнем. Див. розділ «Вирівнювання холодильника та закривання дверцят». Стежте за тим, щоб продукти й контейнери не блокували дверцята. На елементі керування холодильником задано надто низьку температуру. Відрегулюйте температуру в холодильнику до не такого великого холоду, поки вона не стане такою як треба. Дверцята або ущільнення скриньки забруднені, зношені або пошкоджені. Очистьте або замініть ущільнення. Витоки крізь ущільнення дверцят спричиняють подовження тривалості робочого циклу холодильника, поки він досягне бажаної температури. Спочатку спробуйте наведені тут способи вирішення, можливо, вдасться обійтися без виклику служби технічної підтримки. ПОПЕРЕДЖЕННЯ Небезпека ураження електричним струмом Під'єднуйте до заземленої розетки. Не прибиайте контакт заземлення. Не використовуйте адаптер. Не використовуйте подовжувач. Недотримання цих інструкцій може призвести до смерті, пожежі або ураження електричним струмом.622 ПОШУК І УСУНЕННЯ НЕСПРАВНОСТЕЙ Ви спостерігаєте, що Можливі причини Спосіб усунення Освітлення не працює. Ваш холодильник обладнано освітленням на світлодіодах, їх не потрібно міняти. Якщо на холодильник подано електроживлення, а лампочки не світяться, коли відкривають дверцята або скриньку, зателефонуйте в службу обслуговування. Дверцята були відкриті протягом більш ніж 10 хвилин. Закрийте дверцята та скриньку, щоб скинути завдання, відкрийте дверцята, щоб продовжити вибране завдання. Перемикач дверцят не визначає відкривання дверцят. Упевніться, що в радіусі 7,6 см (3 дюйми) від кришки петлі немає магнітних або електронних пристроїв. Не вдається увімкнути елемент керування температурою. Елемент керування температурою перейшов у режим сну. Натискання будь-якої кнопки інтерфейсу активує інтерфейс керування температурою. Кнопки інтерфейсу керування температурою не спрацьовують як потрібно. Спробуйте вимкнути й увімкнути живлення холодильника, щоб скинути кнопки. Якщо несправність не усунуто, зателефонуйте в службу обслуговування або по допомогу. На інтерфейс керування температурою не подається

Перевірте джгут кабелів біля петлі дверцят. Не вдалося змінити параметри за допомогою елемента керування температурою. Дверцята відкриті, активовано попередження про відкриті

Закрийте дверцята. Незвичний шум Щоб прослухати звичайні звуки холодильника, перейдіть у розділ довідки про виріб або поширених запитань на сайті бренда, знайдіть там «Звичайні звуки». Нижче у списку наведено кілька звичайних звуків і пояснення до них. Холодильник шумить. Компресор у вашому новому холодильнику регулює температуру ефективніше, споживає менше електроенергії та працює тихо. З причини зниження робочого шуму ви, можливо, почуєте незнайомі звуки, але це нормально. Звук компресора чути довше, ніж очікується. Високоефективний компресор і вентилятори. У більших, ефективніших холодильників тривалість циклів більша на менших, енергоефективніших швидкостях. Пульсації та дзижчання Вентилятори й компресор регулюють свою роботу під час звичайної роботи компресора. Це нормально. Клацання Стискання або розширення внутрішніх стінок, особливо протягом початкового охолодження. Це нормально. Сичання або капання Потік холодоагента або оливи в компресорі. Це нормально. Вібрація Можливо, холодильник стоїть

Відрегулюйте положення вирівнювальних гвинтів й опустіть вирівнювальні ніжки, щоб вони міцно стояли на підлозі. Див. розділ «Вирівнювання холодильника та закривання дверцят». Шкварчання Крапання води в нагрівачі під час циклу розморожування. Це нормально. Вода тече або булькає Ці звуки можна почути, коли лід тане протягом циклу розморожування і вода стікає в дренажний піддон. Це нормально. Спочатку спробуйте наведені тут способи вирішення, можливо, вдасться обійтися без виклику служби технічної підтримки.623 ПОШУК І УСУНЕННЯ НЕСПРАВНОСТЕЙ Ви спостерігаєте, що Можливі причини Спосіб усунення Температура і вологість Температура занадто висока. Холодильник щойно встановлено. Дайте холодильнику повністю охолонути протягом 24 годин після встановлення. Положення елементів керування не відповідають умовам довкілля. Зменште задане значення температури. Перевірте температуру через 24 години. Див. розділ «Використання елементів керування». Дверцята часто відкриваються або не повністю закриваються. Дає можливість теплому повітрю потрапляти в холодильник. Зменште кількість випадків відкривання дверцят і тримайте дверцята щільно закритими. Нещодавно додано багато харчових продуктів. Дайте холодильнику кілька годин, щоб перейти до нормальної температури. Увімкнено демонстраційний

Вимкніть демонстраційний режим. Див. розділ «Використання елементів керування». Режим відпустки ввімкнено. Вимкніть режим відпустки. Див. розділ «Використання елементів керування». Занизька температура у холодильнику/контейнері. Вентиляційні отвори в холодильнику заблоковані. Якщо вентиляційний отвір, розташований посередині задньої сторони відсіку для свіжих продуктів, заблоковано продуктами, які поставили просто перед ним, холодильник охолодиться надто сильно. Пересуньте продукти подалі від вентиляційного отвору. Положення елементів керування не відповідають умовам довкілля. Збільште задане значення температури на один крок. Перевірте температуру через 24 години. Див. розділ «Використання елементів керування». Занизька температура у скриньці з контролем температури. Елемент керування не встановлено належним чином для продуктів, що зберігаються в скриньці. Відрегулюйте значення температури. Див. пункт «Використання елементів керування» у розділі «Використання холодильника». Усередині холодильника накопичується волога. ПРИМІТКА. Незначне накопичення вологи — це нормально. У кімнаті висока вологість. Вологе середовище також надає внесок до накопичення

Дверцята часто відкриваються або не повністю закриваються. Дає можливість вологому повітрю потрапляти в холодильник. Максимально зменшуйте час, поки дверцята відкриті, щільно закривайте їх. Дверцята заблоковані у відкритому положенні. Приберіть пакунки з харчовими продуктами подалі від дверцят. Заважає контейнер або

Вставте контейнер або поличку на місце. Зберігання рідин у відкритих контейнерах. Ця дія призведе до підвищення вологості всередині холодильника. Тримайте всі контейнери щільно закритими. У морозильній камері активно утворюється лід та іній. Дверцята часто відкривають і залишають відкритими. Максимально зменшуйте час, поки дверцята відкриті, щільно закривайте скриньку після використання. На дверцятах погане ущільнення. Упевніться, що ущільнення дверцят міцно й повністю контактує з корпусом холодильника, забезпечуючи достатню герметизацію. Елементи керування температурою не налаштовано належним чином. Про рекомендовані значення температури див. у розділі «Використання елементів керування». Спочатку спробуйте наведені тут способи вирішення, можливо, вдасться обійтися без виклику служби технічної підтримки.624 ПОШУК І УСУНЕННЯ НЕСПРАВНОСТЕЙ Щоб переглянути анімацію про регулювання положення дверцят і їх вирівнювання, див. розділ довідки про виріб або поширених запитань на сайті бренда, знайдіть там «Закривання й вирівнювання дверцят». Ви спостерігаєте, що Можливі причини Спосіб усунення

Дверцята не закриваються повністю. Дверцята заблоковано у відкритому положенні. Приберіть пакунки з харчовими продуктами подалі від

Заважає контейнер або поличка. Вставте контейнер або поличку на місце. Нещодавно встановлено Приберіть усі пакувальні матеріали. Дверцята важко відкрити. Ущільнення на дверцятах брудне

Очищайте ущільнення й контактні поверхні теплим мильним розчином. Сполосніть і протріть насухо м’якою ганчіркою. Дверцята виглядають почепленими нерівно. Дверцята потрібно вирівняти або холодильник потрібно виставити

Якщо потрібно вирівняти дверцята, зателефонуйте в службу обслуговування. Холодильник стоїть нестійко або викотується вперед, коли ви відкриваєте або закриваєте дверцята. Регульовані ніжки не впираються

Викрутіть обидві регульовані ніжки (по одній з кожної сторони) ліворуч на однакову кількість обертів, щоб вони міцно вперлись у підлогу. Див. розділ «Вирівнювання холодильника та закривання дверцят». Спочатку спробуйте наведені тут способи вирішення, можливо, вдасться обійтися без виклику служби технічної підтримки. ПОПЕРЕДЖЕННЯ Небезпека від вибуху Використовуйте незаймистий чистильний засіб. Недотримання цієї вимоги може призвести до смерті, вибуху або пожежі.625 ЦЕНТР ПІСЛЯПРОДАЖНОГО ОБСЛУГОВУВАННЯ ПЕРЕД ТИМ ЯК ТЕЛЕФОНУВАТИ В ЦЕНТР ПІСЛЯПРОДАЖНОГО ОБСЛУГОВУВАННЯ

1. Перевірте, чи не зможете ви самостійно усунути

несправність, користуючися порадами з розділу ПОШУК І УСУНЕННЯ НЕСПРАВНОСТЕЙ.

2. Вимкніть й увімкніть прилад, щоб перевірити, чи

несправність не щезла. ЯКЩО ПІСЛЯ ВИЩЕЗГАДАНИХ ПЕРЕВІРОК НЕСПРАВНІСТЬ УСЕ ЩЕ СПОСТЕРІГАЄТЬСЯ, ЗВЕРНІТЬСЯ В НАЙБЛИЖЧИЙ ЦЕНТР ПІСЛЯПРОДАЖНОГО ОБСЛУГОВУВАННЯ Щоб отримати допомогу, зателефонуйте за номером із гарантійного буклета або дотримуйтесь інструкцій із сайту www.whirlpool.eu Коли звертаєтеся в центр післяпродажного обслуговування, завжди зазначайте: ■ короткий опис несправності; ■ тип і точну модель приладу; ■ серійний номер (номер після слова Service на паспортній табличці). Серійний номер також указано в гарантійному

■ вашу повну адресу; ■ ваш номер телефону. Якщо потрібно зробити ремонт будь-яких деталей, зверніться в авторизовану службу післяпродажного обслуговування (щоб гарантувати використання оригінальних запасних частин і правильне виконання ремонту).W11286837
