KASUTUSJUHEND WQ9 B2L CH WHIRLPOOL

Eesti keeles KÜLMIKU KASUTUSJUHEND 329

Nõuded asukohale....332

Elektrinõuded 333

PAIGALDUSJUHISED 335

Alustamine 335

Võtke külmik pakendist välja....335

Sügavkülmiku/Flexi Freeze'i ukse eemaldamine ja paigaldamine....338

Külmiku loodimine 338

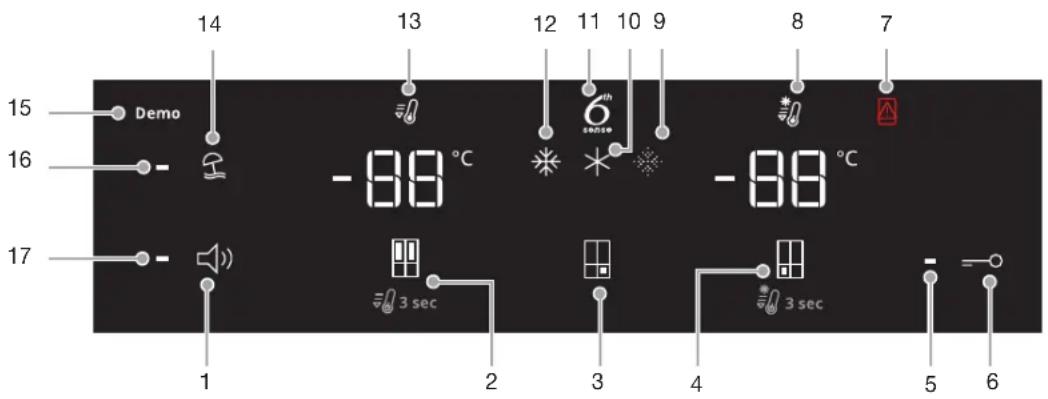

Nuppude kasutamine....340

Täiendavad omadused 341

Külmiku valgustus....341

KÜLMIKU KASUTAMINE....342

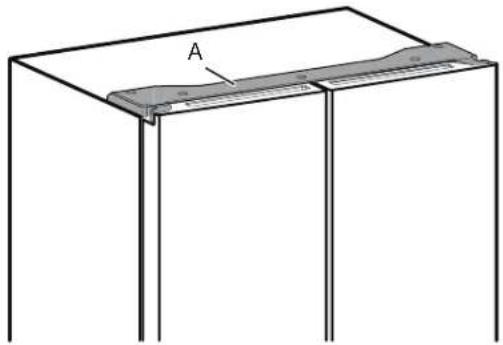

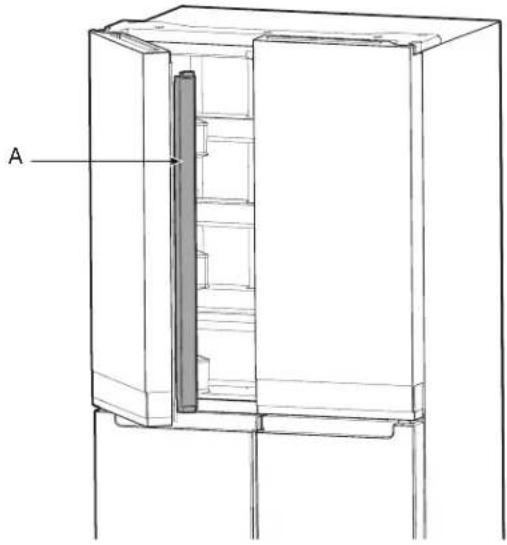

Uste avamine ja sulgemine....342

Toiduainete säilitamine....342

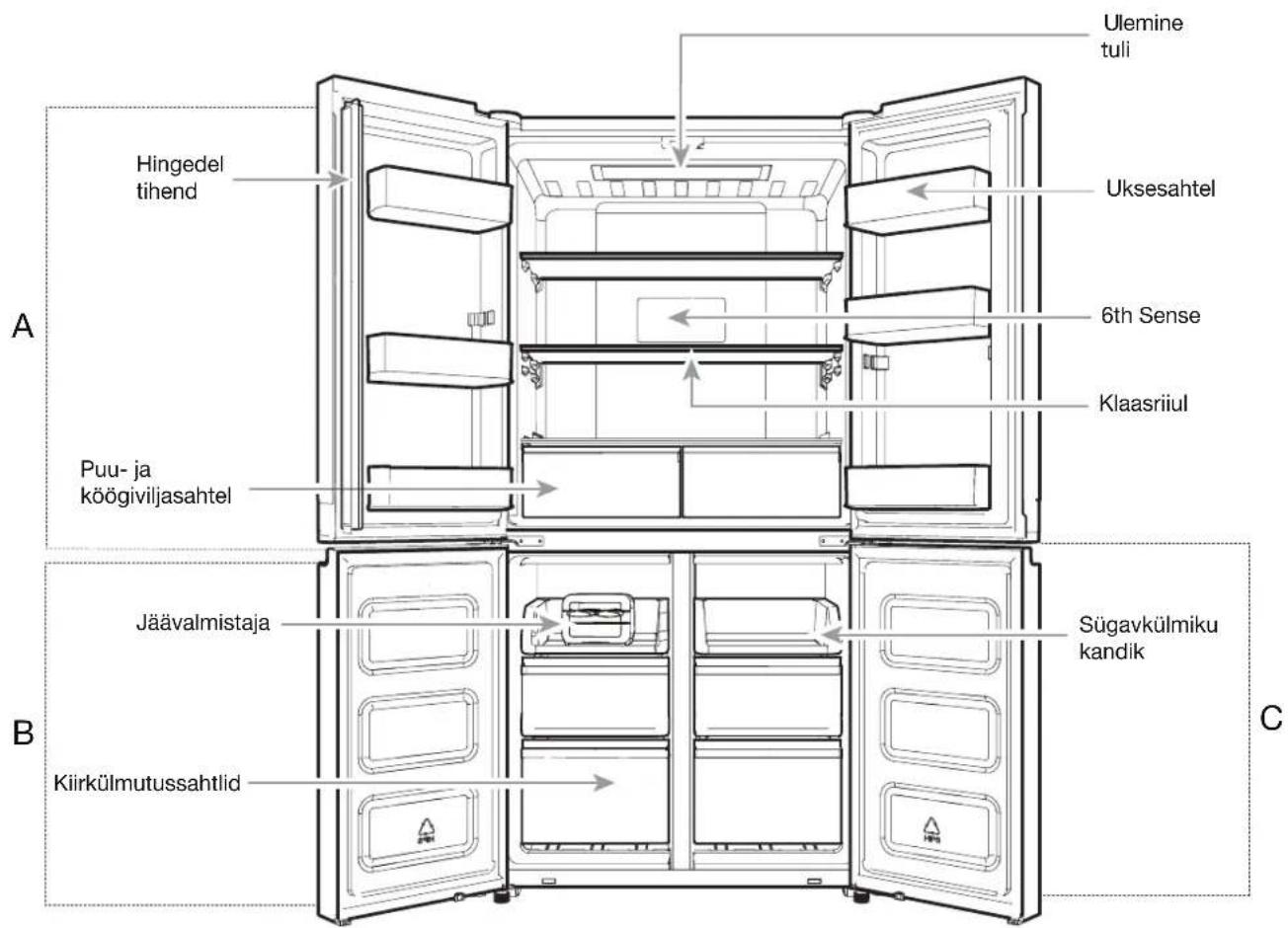

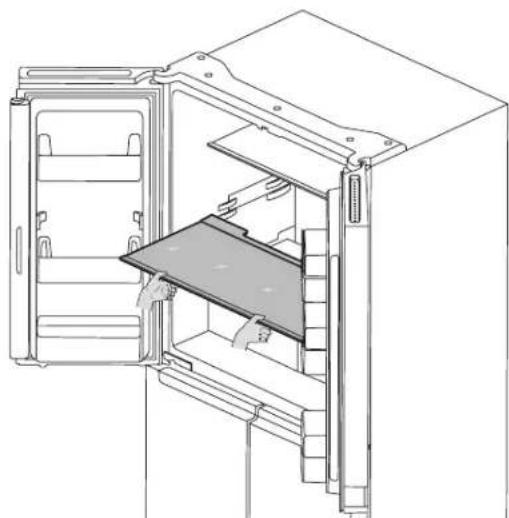

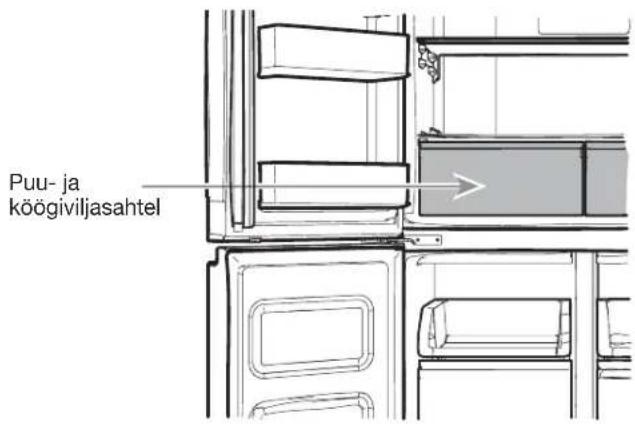

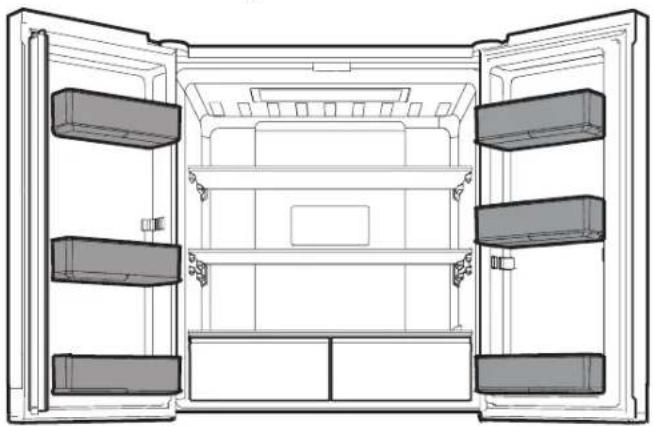

RIIULID, MAHUTID JA SAHTLID ....343

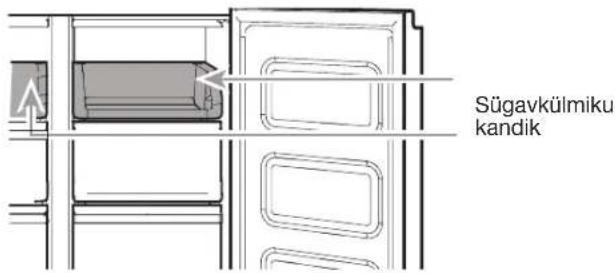

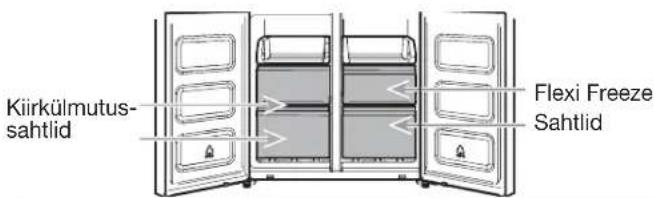

Sügavkülmiku sektsioonid....344

Seadme töömüra 344

Tarvikud....344

KÜLMIKU HOOLDAMINE....345

Puhastamine 345

Tuled 346

Puhkus ja kolimine 346

VEAOTSING....347

MUUGIJARGNE TEENINDUS ....350

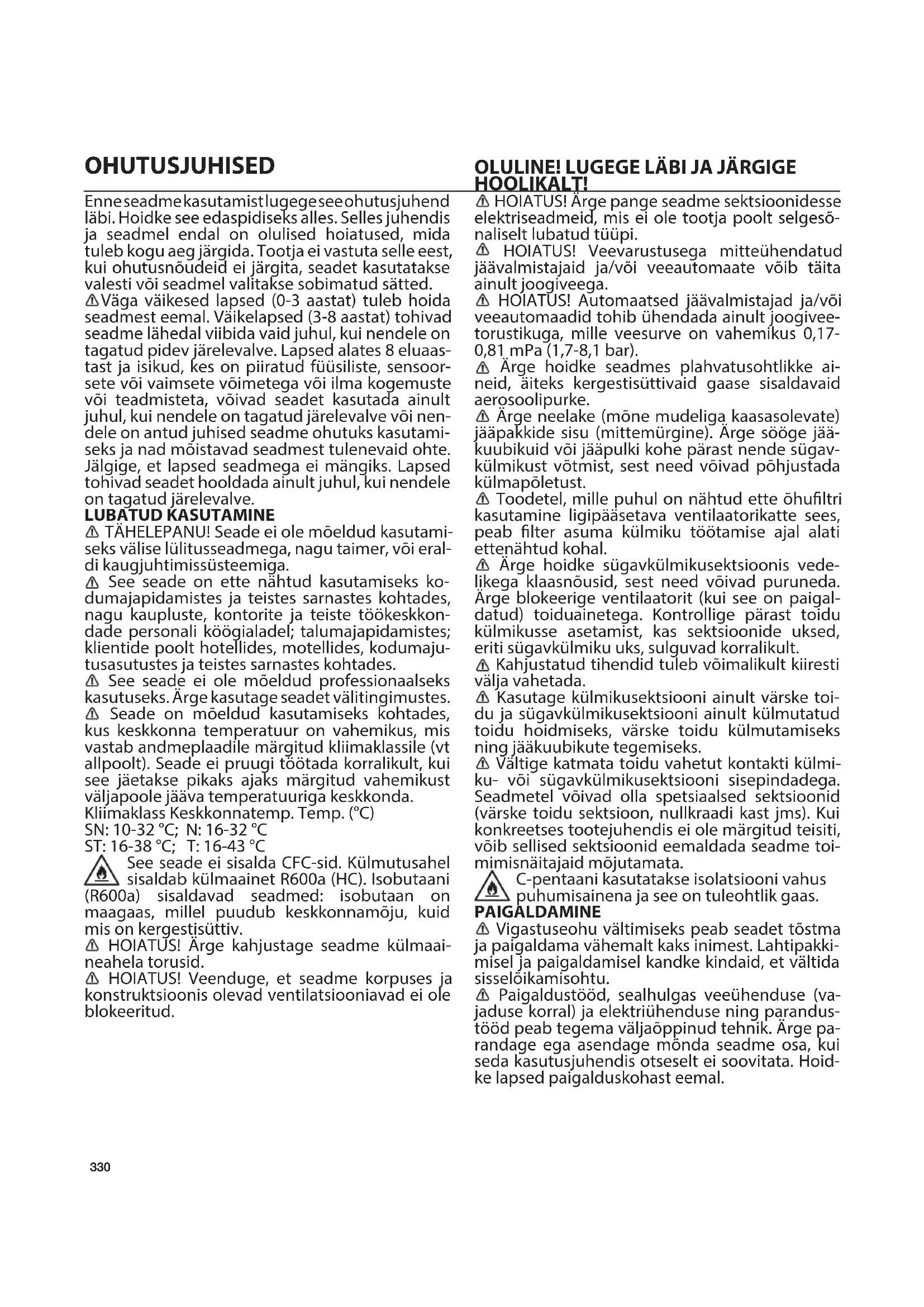

OHUTUSJUHISED

Enne seadmekasutamistlugege see ohutusjuhend läbi. Hoidke see edaspidiseks alles. Selles juhendis ja seadmel endal on olulised hoiatused, mida tuleb kogu aeg järgida. Tootja ei vastuta selle eest, kui ohutusnõudeid ei järgita, seadet kasutatakse valesti või seadmel valitakse sobimatud sätted.

⚠ Väga väikesed lapsed (0-3 aastat) tuleb hoida seadmest eemal. Väikelapsed (3-8 aastat) tohivad seadme lähedal viibida vaid juhul, kui nendele on tagatud pidev järelevalve. Lapsed alates 8 eluaastast ja isikud, kes on piiratud füüsiliste, sensoorsete või vaimsete võimetega või ilma kogemuste või teadmisteta, võivad seadet kasutada ainult juhul, kui nendele on tagatud järelevalve või nendele on antud juhised seadme ohutuks kasutamiseks ja nad mõistavad seadmest tulenevaid ohte. Jälgige, et lapsed seadmega ei mängiks. Lapsed tohivad seadet hooldada ainult juhul, kui nendele on tagatud järelevalve.

LUBATUD KASUTAMINE

⚠ TÄHELEPANU! Seade ei ole möeldud kasutamiseks välise lülitusseadmega, nagu taimer, või eraldi kaugjuhtimissüsteemiga.

⚠️ See seade on ette nähtud kasutamiseks kodumajapidamistes ja teistes sarnastes kohtades, nagu kaupluste, kontorite ja teiste töökeskkondade personali köögialadel; talumajapidamistes; klientide poolt hotellides, motellides, kodumajutusasutustes ja teistes sarnastes kohtades.

⚠️ See seadé ei ole möeldud professionaalseks kasutuseks. Ärge kasutage seadet välitingimustes. ⚠ Seade on möeldud kasutamiseks kohtades, kus keskkonna temperatuur on vahemikus, mis vastab andmeplaadile märgitud kliimaklassile (vt allpoolt). Seade ei pruugi töötada korralikult, kui see jäetakse pikaks ajaks märgitud vahemikust väljapoole jääva temperatuuriga keskkonda.

Kliimaklass Keskkonnatemp. Temp. (°C)

SN: 10-32 °C; N: 16-32 °C

ST: 16-38 °C; T: 16-43 °C

See seade ei sisalda CFC-sid. Külmutusahel sisaldab külmaainet R600a (HC). Isobutaani (R600a) sisaldavad seadmed: isobutaan on maagaas, millel puudub keskkonnamõju, kuid mis on kergestisüttiv.

⚠ HOIATUS! Ärge kahjustage seadme külmaaineahela torusid.

⚠ HOIATUS! Veenduge, et seadme korpuses ja konstruktsioonis olevad ventilatsiooniavad ei ole blokeeritud.

OLULINE! LUGEGE LÄBI JA JÄRGIGE HOOLIKALT!

⚠ HOIATUS! Ärge pange seadme sektsioonidesse elektriseadmeid, mis ei ole tootja poolt selgesö-naliselt lubatud tüüpi.

⚠ HOIATUS! Veevarustusega mitteühendatud jäävalmistajaid ja/või veeautomaate võib täita ainult joogiveega.

⚠ HOIATUS! Automaatsed jäävalmistajad ja/või veeautomaadid tohib ühendada ainult joogivee-torustikuga, mille veesurve on vahemikus 0,17-0,81 mPa (1,7-8,1 bar).

⚠️ Ärge hoidke seadmes plahvatusohtlikke aineid, äiteks kergestisüttivaid gaase sisaldavaid aerosoolipurke.

⚠️ Ärge neelake (möne mudeliga kaasasolevate) jääpakkide sisu (mittemürgine). Ärge sööge jääkuubikuid või jääpulki kohe pärast nende sügavkülmikust võtmist, sest need võivad põhjustada külmapõletust.

Toodetel, mille puhul on nähtud ette öhufiltri kasutamine ligipääsetava ventilaatorikatte sees, peab filter asuma külmiku töötamise ajal alati ettenähtud kohal.

⚠ Ärge hoidke sügavkülmikusektsioonis vede-likega klaasnõusid, sest need võivad puruneda. Ärge blokeerige ventilaatorit (kui see on paigaldatud) toiduainetega. Kontrollige pärast toidu külmikusse asetamist, kas sektsioonide uksed, eriti sügavkülmiku uks, sulguvad korralikult.

⚠ Kahjustatud tihendid tuleb võimalikult kiiresti välja vahetada.

⚠ Kasutage külmikusektsiooni ainult värske toidu ja sügavkülmikusektsiooni ainult külmutatud toidu hoidmiseks, värske toidu külmutamiseks ning jääkuubikute tegemiseks.

⚠ Vältige katmata toidu vahetut kontakti külmiku- vöi sügavkülmikusektsiooni sisepindadega. Seadmetel vöivad olla spetsiaalsed sektsioonid (värske toidu sektsioon, nullkraadi kast jms). Kui konkreetses tootejuhendis ei ole märgitud teisiti, vöib sellised sektsioonid eemaldada seadme toimimisnäitajaid möjutamata.

C-pentaani kasutatakse isolatsiooni vahus puhumisainena ja see on tuleohtlik gaas.

PAIGÄLDAMINE

⚠ Vigastuseohu vältimiseks peab seadet tõstma ja paigaldama vähemalt kaks inimest. Lahtipakkimisel ja paigaldamisel kandke kindaid, et vältida sisselõikamisohtu.

⚠️ Paigaldustööd, sealhulgas veeühenduse (vajaduse korral) ja elektriühenduse ning parandustööd peab tegema väljaöppinud tehnik. Ärge parandage ega asendage mönda seadme osa, kui seda kasutusjuhendis otseselt ei soovitata. Hoidke lapsed paigalduskohast eemal.

Veenduge pärast seadme lahtipakkimist, et see ei oleks transportimisel kahjustunud. Probleemide korral võtke ühendust edasimüüja või lähima teenindusega. Kui paigaldus on lõpetatud, tuleb pakkematerjali (kile, vahtplast jms) hoida laste käeulatusest eemal, et vältida lämbumisohtu. Enne paigaldamist tuleb seade vooluvõrgust lahti ühendada, et vältida elektrilöögiohtu. Jälgige paigaldamise ajal, et seade ei kahjustaks toitekaablit, kuna vastasel juhul võib tekkida tule- või elektri- löögioht. Käivitage seade alles siis, kui paigaldamine on lõpetatud.

⚠ Olge ettevaatlik, et vältida põrandakattematerjali (nt parketti) kahjustamist. Paigaldage seade selle kaalu arvestades piisavalt tugevale põrandale ning seadme suurusele ja kasutusele vastavasse kohta. Paigaldamisel tuleb veenduda, et seade ei ole soojusallika lähedal ja et selle köik neli jalga toetuvad kindlalt põrandale. Vajaduse korral reguleerige jalgu ja kontrollige vesiloodiga, kas seade on rõhtloodis. Enne seadme sisselülitamist ooda-ke vähemalt kaks tundi veendumaks, et külmaaineahel on töövalmis.

⚠ HOIATUS. Käesolevat seadet paigaldades veenduge, et toitejuhe ei oleks kinni jäänud ega kahjustatud.

⚠ Piisava ventilatsiooni tagamiseks jätke seadme mölemale küljele ja selle kohale piisavalt vaba ruumi. Seadme tagakülje ja seina vahekaugus peab olema vähemalt 50 mm, et vältida juurdepääsu kuumadele pindadele.

⚠ HOIATUS! Vältimaks ebastabiilsusest tulenevaid ohte, tuleb seade paigutada või kinnitada vastavalt tootja juhistele.

⚠️ Kui on vaja uksi vahetada, pöörduge tehnilise abi keskuse poole.

ELEKTRIGA SEOTUD HOIATUSED

⚠ Seadet peab olema võimalik vooluvõrgust lahutada kas pistikut seinakontaktist välja tömmates (kui pistik on juurdepääsetav) või ligipääsetava mitmepooluselise lüliti abil, mis on paigaldatud seinakontaktist ülespoole vastavalt elektripaigalduseeskirjadele, ning seade peab olema maandatud vastavalt riiklikele elektriohutuseeskirjadele.

⚠️ Ärge kasutage pikendusjuhtmeid, mitmikpistikupesi ega adaptereid. Elektriühendus ei tohi pärast paigaldamist olla kasutajale ligipääsetav. Ärge kasutage seadet, kui olete märg või paljajalu. Ärge kasutage seadet, kui selle toitekaabel või pistik on kahjustunud, kui see ei tööta korralikult või kui see on kahjustunud või maha kukkunud.

⚠️ Ohú, nt elektrilöögi vältimiseks peab kahjustunud toitekaabli asendama tootja, selle hooldusesindaja või sarnaselt kvalifitseeritud isik.

⚠ HÓIATUS! Seadme paigutamisel jälgige, et toitekaabel ei ole kinni jäänud ega kahjustunud.

⚠ HOIATUS! Ärge pange seadme taha mitmikpis- tikupesi ega teisaldatavaid toiteallikaid.

PUHASTAMINE JA HOOLDUS

⚠ HOIATUS! Enne seadme hoolduse alustamist veenduge, et see oleks välja lülitatud ja toitevõrgust lahti ühendatud. Ärge kasutage aurupuhasteid, sest need põhjustavad elektrilöögiohtu.

⚠ Ärge kasutage plastosade, sišepindade ja uksetihendite puhastamiseks abrasiivseid ja tugevatoimelisi puhastusaineid nagu klaasipuhastusvedelikud, küürimispastad, tuleohtlikud vedelikud, puhastusvahad, kontsentreeritud pesuained, pleegitusvahendeid või petrooleumi sisaldavad tooted. Ärge kasutage paberkäterätikuid, küürimiskäsnu ega muid karedaid puhastusvahendeid.

PAKKEMATËRJALI KÖRVALDÄMINE

Pakkematerjal on 100% ringlussevõetav ja tähistatud ringlussevõtusümboliga

Pakendi osad tuleb kõrvaldada keskkonnasäästlikult ja täies vastavuses kohalike jäätmekäitlusnõuetega.

KODUMASINATE JÄÄTMEKÄITLUS

See seade on toodetud ringlussevõetavatest või taaskasutatavatest materjalidest. Körvaldage seade vastavalt kohalikele jäätmekäitluseeskirjadele. Lisateavet elektriliste kodumasinate töötlemise, taaskasutuse ja ringlussevõtmise kohta saate kohalikult omavalitsuselt, majapidamisseadmete kogumispunktist või kauplusest, kust te seadme soetasite. Seade on märgistatud vastavalt Euroopa direktiivile 2012/19/EL elektri ja elektroonikaseadmetest tekkinud jäätmete kohta. Tagades seadme korrektse utiliseerimise, aitate hoida ära potentsiaalseid negatiivseid möju-sid keskkonnale ja inimeste tervisele.

Sümbol Seadmel või seadmega kaasasolevas dokumentatsioonis näitab, et seadet ei tohi käidelda olmejäätmena, vaid et see tuleb toimetada lähimasse elektri-ja elektroonikaseadmete kogumispunkti.

NÔUANDED ELEKTRIENERGIA KOKKUHOIDMISEKS

Paigaldage seade kuiva, hea ventilatsiooniga ruumi, eemale võimalikest kuumusallikatest (näiteks radiaator, pliit jms) ja kohta, mis on kaitstud otsese päikesevalguse eest. Vajaduse korral kasutage isolatsiooniplaati. Järgige paigaldusjuhiseid, et tagada piisav ventilatsioon. Ebapiisav ventilatsioon toote tagaküljel suurendab energiakulu ja vähendab jahutuse tõhusust.

Sage ukse avamine võib energiakulu suurendada Seadme sisetemperatuuri ja energiakulu võivad mõjutada ka keskkonna temperatuur ja seadme paigutus. Neid tegureid tuleb temperatuuri seadmisel arvesse võtta. Avage ust nii harva kui võimalik.

Külmutatud toidu sulatamiseks pange see külmikusse. Külmutatud toiduainete madal temperatuur jahutab külmikus olevaid toiduaineid. Laske soojal toidul ja jookidel enne seadmesse panemist jahtuda.

Riiulite asukoht külmikus ei avalda energia kasutamise tõhususele mingit mõju. Toit tuleb paigutada riiulitele nii, et oleks tagatud korralik õhuringlus (toiduained ei tohi puutuda üksteise vastu; samuti tuleb hoida vahet toidu ja tagaseina vahel).

Külmutatud toidu jaoks suurema ruumi tekitamiseks võite välja võtta korvid ja jäätõkkeriiuli, kui see on olemas.

Ärge muretsege kompressori tekitatavate helide pärast - toote kiirjuhen-dis kirjeldatakse neid helisid kui täiesti normaalseid.

Tootel olev Pärsia lahe koostöönõukogu riikide vastavusmärgistus tähistab vastavust köikidele madalpinge elektrivarustusele ja -seadmetele kehtivatele Pärsia koostöönõukogu riikide tehniliste eeskirjade BD-142004-01 nõuetele

KÜLMIKU OHUTUS

Teie ja teiste ohutus on väga oluline.

Selles kasutusjuhendis ja seadmel endal on olulised hoiatused, mida tuleb lugeda ja alati järgida.

See on hoiatussümbol.

Sümbol hoiatab teid võimalike ohtude eest, mis võivad põhjustada kehavigastusi nii teile kui teistele või surmaga lõppeva õnnetuse.

Kõigile hoiatustele järgneb hoiatussümbol ja sõna OHT!või HOIATUS!. Nende sõnade tähendus:

OHT

HOIATUS!

Tähistab ohtlikku olukorda, mis kohese tähelepanuta jätmise korral võib põhjustada surma või raske vigastusega lõppeva önnetuse.

Juhiste eiramine võib põhjustada surma või raske vigastusega lõppeva õnnetuse.

Kõikides hoiatustes kirjeldatakse võimalikke ohte ja kuidas vähendada vigastusohtu ning mis võib juhtuda juhiste eiramise korral.

HOIATUS!

Lämbumisoht

Võtke oma vana külmiku uksed eest ära.

Selle nõude eiramine võib põhjustada surma või ajukahjustusega lõppeva õnnetuse.

TÄHTIS! Laste kinnijäämine ja lämbumine ei ole minevikku jäänud probleemid. Kasutuselt körvaldatud ja mahajäetud külmikud on endiselt ohtlikud ka siis, kui neid hoitakse vaid mõned päevad. Kui olete utiliseerimas oma vana külmikut, siis önnetuste vältimiseks järgige allpool toodud juhiseid.

HOIATUS!

Liigsest raskusest tulenev oht

Oht Külmiku teisaldamiseks ja paigaldamiseks on vaja kahte inimest.

Selle nõude eiramine võib põhjustada selja- või muud laadi vigastusi.

Nõuded asukohale

HOIATUS!

Plahvatusoht

KHoidke plahvatusohtlikud materjalid ja aurud, nt gaas, külmikust eemal.

Selle nõude eiramine võib põhjustada surma või plahvatusega lõppeva õnnetuse või tulekahju.

Elektrinõuded

HOIATUS!

Elektrilöögioht

Ühendage maandatud seinakontakti.

Ärge eemaldage maandusühendust.

Ärge kasutage adapterit.

Ärge kasutage pikenduskaablit.

Nende juhiste eiramine võib põhjustada surmaga lõppeva õnnetuse, tulekahju või elektrilöögiohu.

TÄHTIS! Külmiku peab paigaldama ja elektriühendused tegema kvalifitseeritud tehnik vastavalt tootja juhistele ja kohalikele ohutusnõuetele.

Külmik on möeldud töötama eraldi ahelast 220-240 V, 10 A, 50/60 Hz.
■ Veenduge, et seadme andmeplaadile märgitud pinge vastab teie kodus olevale pingele.
■ Seadet peab olema võimalik vooluvõrgust lahutada pistiku välja tõmbamise teel seinakontaktist või kahepooluselise lüliti abil, mis on paigaldatud seinakontaktist ülespoole.
- Ohu vältimiseks peab kahjustunud toitekaabli asendama tootja, selle hooldusesindaja või sarnaselt kvalifitseeritud isik.

Enne kui panete külmiku selle löplikku asukohta, on oluline veenduda elektriühenduse öigsuses.

Soovitatav maandus

Nõutud on 220-240 V 50 Hz, 220 V 60 Hz, või 230/240 Volt 50 Hz AC ainut 10 A kaitsmega ja maandatud elektritoide.

Tüüp B

Tüüp E ja F

Tüüp I

Tüüp M

Tüüp G

Australia ja Uus-Meremaa jaoks

Teie uus seade vastab köikidele Australia standarditele ja tingimustele.

Kuna mõned paigaldusjuhistes toodud märkused võivad kohalduda teistes riikides kehtivatele elektrinõuetele, juhime teie tähelepanu nendele spetsiifilistele märkustele.

Teie seade tuleb ühendada 10 A kaitsmega varustatud maandatud seinakontakti 230/240 V 50 Hz AC.

Elektriühendused (ainult Suurbritannia ja lirimaa jaoks)

TÄHTIS! See külmik peab olema maandatud.

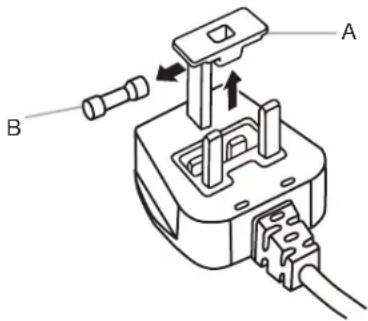

Kaitsme vahetamine

Kui selle seadme toitekaabel on varustatud BS 1363A 13 A kaitsmega pistikuga, kasutage sellist tüüpi pistikus kaitsme vahetamiseks A.S.T.A. heakskiidetud BS 1362 tüüpi kaitset ja toimige vastavalt järgnevatele juhistele.

1. Eemaldage kaitsme kate (A) ja kaitse (B).
2. Paigaldage 13 A kaitse kaitsmekattesse.
3. Pange mölemad tagasi pistikusse.

TÄHTIS! Kaitsmekate tuleb kaitsme vahetamisel tagasi panna. Kaitsmekatte kaotsimineku korral ei tohi pistikut kasutada enne, kui on paigaldatud õige asendus-kaitsmekate. Ōige asendusosa tunnete ära pistiku alusel olevast värvilisest siseosast või värvilisest reljeefsest sõnast. Asendus-kaitsmekatted on saadaval elektritarvete kaupluses.

Ainult liri Vabariigi jaoks

Sageli kehtib Suurbritannia kohta käiv teave, kuid kasutatakse ka kolmandat tüüpi pistikut ja seinakontakti, millel on kaks kontakti ja külgmaandus.

Seinakontakt / pistik (kohaldub mölemale riigile):

Kui paigaldatud pistik ei sobi teie seinakontakti, võtke täiendavate juhiste saamiseks ühendust teenindusega. Ärge üritage pistikut ise vahetada. Seda peab tegema kvalifitseeritud tehnik vastavalt tootja juhistele ja kehtivatele ohutusnõuetele.

HOIATUS!

Elektrilöögioht

Enne uste eemaldamist lahutage seade vooluvõrgust.

Selle nõude eiramine võib põhjustada surma või elektrilöögiga lõppeva õnnetuse.

HOIATUS!

Elektrilöögioht

Ühendage maandatud seinakontakti.

Ärge eemaldage maandusühendust.

Ärge kasutage adapterit.

Ärge kasutage pikenduskaablit.

Nende juhiste eiramine võib põhjustada surmaga lõppeva õnnetuse, tulekahju või elektrilöögiohu.

1. Ühendage maandatud seinakontakti.
2. Pange köik eemaldatavad osad tagasi ja toiduained sahtlitesse.

PAIGALDUSJUHISED

Alustamine

■ Ühendage külmiku pistik maandatud pistikupessa.

√ Uksed

Kui paigaldamise ajal on vaja uksed eest ära võtta, järgige osades „Külmikuuste eemaldamine ja paigaldamine“ ja „Sügavkülmikuuste eemaldamine ja paigaldamine“ toodud juhiseid.
■ Uksed sulguvad tihedalt.
■ Külmik on ristloodis. Seadke reguleerjalad nii, et need on tugevalt vastu põrandat.
■ Uksed on ülemise osaga tasa. (Vajadusel kasutage uste joondamise omadust).

Võtke külmik pakendist välja

Külmiku transportimine

Ukseava peab olema vähemalt 838 mm laiune. Kui ukseava laius on alla 914 mm, tuleb uksed, sahtlid ja hinged eemaldada. Ukseavadest läbi minemiseks kallutage külmik küljele.

Külmiku teisaldamine

Teie külmik on raske. Külmiku teisaldamisel puhastamiseks või hoolduseks kaitske põrandat kindlasti papi või kõva puitkiudplaadiga. Teisaldamisel tömmake külmikut otse ette. Külmiku teisaldamisel ärge tehke sellega väänlevaid liigutusi ja ärge püüdke külmikuga „köndida“, sest vastasel juhul on oht kahjustada põrandat.

Eemaldage pakkematerjal

■ Enne külmiku sisse lülitamist eemaldage teip ja puhastage pinnad köikidest liimijääkidest. Hööruge sörmega liimile väike kogus vedelat nõudepesuvahendit. Pühkige sooja veega ja kuivatage.
- Ärge kasutage teibi või liimi eemaldamiseks teravaid tööriistu ja ärge hõöruge alkoholi, tuleohtlike vedelike või abrasiivsete puhastusvahenditega. Need tooted võivad kahjustada teie külmiku pinda.
■ Kogu pakkematerjal tuleb kasutuselt kõrvaldada/ringlussevõtta.

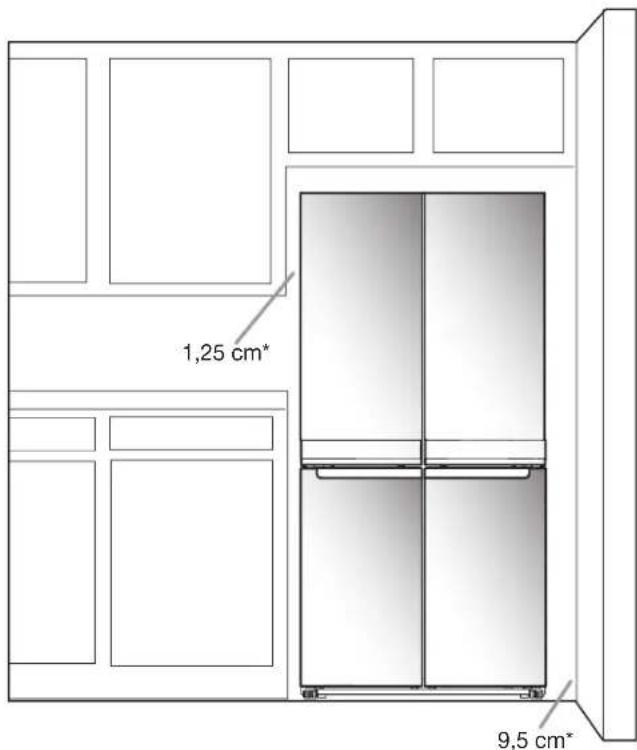

1,25 cm* 9,5 cm*

MÄRKUS. Enne uue külmiku tuppa toomist möötke oma ukseava laius, et otsustada, kas külmikuuksed on vaja eemaldada või mitte. Kui uks tuleb eemaldada, toimige vastavalt alljärgnevatele juhistele.

TÄHTIS! Kui hakkate teisaldama kodus olevat külmikut, siis enne uste eemaldamist lülitage seade välja. Tömmake külmiku pistik seinakontaktist välja või lahutage seade vooluvõrgust. Eemaldage toiduained ja reguleeritav uks või uksel olevad mahutid. Enne uste eemaldamise alustamist pange valmis vajalikud tööriistad ja lugege läbi köik juhised.

VAJALIKUD TÖÖRIISTAD 6 mm padrunvõti, 5 mm padrunvõti ja #2 ristpeakruvikeeraja.

HOIATUS!

Elektrilöögioht

Enne uste eemaldamist lahutage seade vooluvõrgust.

Selle nõude eiramine võib põhjustada surma või elektrilöögiga lõppeva õnnetuse.

Ülemise vasaku hinge
kate

A B

A. Ülemise hinge katte kruvid
B. Ülemise hinge kate

Ülemine vasak hing

A

A. Ülemise hinge katte kruvid
B. Ülemise hinge kate

Ülemine parem hing

Parempoolse ukse eemaldamine

1. Tõmmake külmiku pistik seinakontaktist välja või lahutage seade vooluvõrgust.
2. Hoidke külmikuuksed kinni, kuni olete valmis need külmikult maha võtma.

MÄRKUS. Pange külmikuuksele hingede eemaldamise ajaks lisatugi. Ärge lootke ainult uksetihendi magnetile ukse hoidmiseks oma kohal töö ajal.
3. Kasutage ristpeakruvikeerajat ja eemaldage kate ülemiselt hingelt.
4. Kasutage 5 mm padrunvõtit ning eemaldage ülemiselt hingelt 4 kruvi ja pange need kõrvale.

A. Ülemise hinge katte kruvi

B. Ülemise hinge kate

D. Ülemine hing

1. Tõstke külmikuuks keskmise hinge völlilt maha. Ülemine hing tuleb koos uksega ära.

Vasakpoolse ukse eemaldamine

TÄHTIS! Kuna kasutajaliidese juhtmed kulgevad läbi vasakpoolse ukse hinge, tuleb need enne ukse eemaldamist lahti ühendada.

1. Kasutage ristpeakruvikeerajat ja eemaldage kate ülemiselt hingelt.

A B

A. Ülemise hinge katte kruvi
B. Ülemise hinge kate

1. Ühendage lahti kaks juhtme pistikut, mis asuvad uksehinge ülemisel osal.

■ Võtke juhtme pistikutest mölemalt poolt kinni. Vajutage vasaku põidlaga riiv alla, et see vabastada ning tömmake pistikud lahti.

A B

A. Juhtme pistik
B. Maanduskonnektor

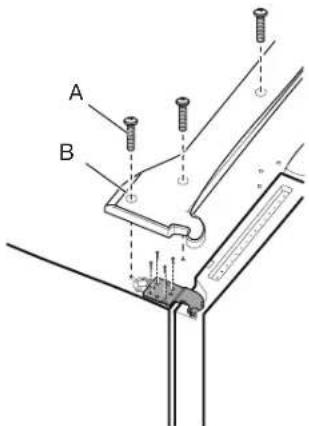

1. Kasutage 5 mm padrunvõtit ning eemaldage ülemiselt hingelt neli kruvi ja pange need kõrvale.

A B

A. 5 mm kuuskantkruvid
B. Ülemine hing

MÄRKUS. Pange külmikuuksele hingede eemaldamise ajaks lisatugi. Ärge lootke ainult uksetihendi magnetile ukse hoidmiseks oma kohal töö ajal.

1. Töstke külmikuus alumise hinge völlilt maha. Ülemine hing tuleb koos uksega ära.

MÄRKUS. Külmiku teisaldamiseks läbi ukseava ei pruugi olla vaja eemaldada alumisi hingi ja tugijalgu.

■ Kui see osutub aga vajalikuks, kasutage 6 mm padrunvõtit ja #2 ristpeakruvikeerajat ning eemaldage keskmine hing.

Parempoolse külmikuukse paigaldamine

1. Pange parempoolne uks keskmise hinge völlile.
2. Pange ülemise hinge völl külmikuukse ülemisel olevasse avasse.
3. Kasutage 5 mm kuuskantkruvi ja kinnitage hing kapi külge. Ärge keerake kruve täielikult kinni.

Vasakpoolse külmikuukse paigaldamine

1. Pange vasakpoolne uks keskmise hinge völlile.
2. Kasutage 5 mm kuuskantkruvi ja kinnitage hing kapi külge. Ärge keerake kruve täielikult kinni.
3. Ühendage elektrijuhtmed tagasi.

■ Ühendage juhtme pistiku mölemad sektsioonid kokku.

■ Ühendage maandusjuhe hinge kruviga.

Viimased sammud

1. Keerake kaheksa 5 mm kuuskantkruvi täielikult kinni.
2. Pange ülemise hinge katted tagasi.

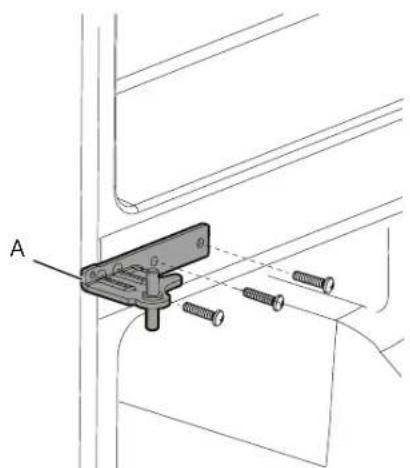

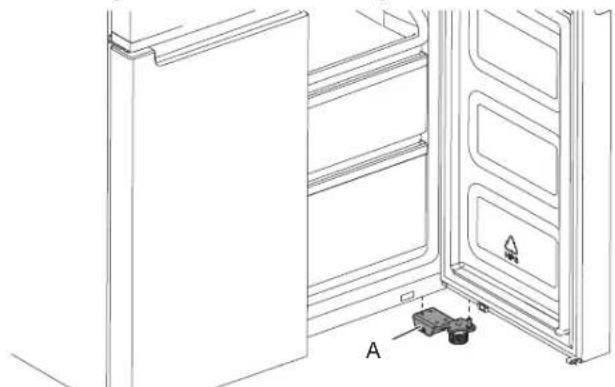

Sügavkülmiku/Flexi Freeze'i ukse eemaldamine ja paigaldamine

1. Hoidke sügavkülmikuksed kinni, kuni olete valmis need kapilt maha võtma.

MÄRKUS. Pange sügavkülmikuuksele hingede eemaldamise ajaks lisatugi. Ärge lootke ainult uksetihendi magnetile ukse hoidmiseks oma kohal töö ajal.

■ Kasutage #2 ristpeakruvikeerajat ja 6 mm padrunvõtit ning võtke keskmine hing kapilt maha.

■ Töstke sügavkülmikuks alumise hinge völlilt maha.

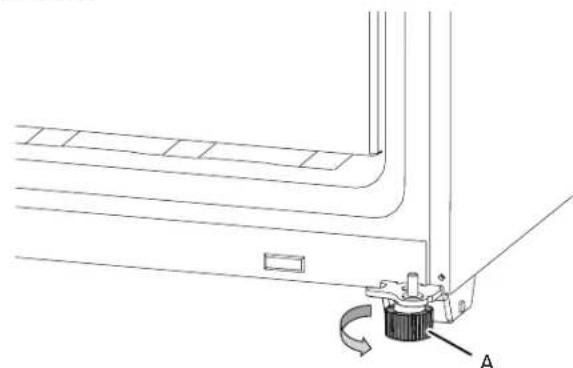

1. Viige külmik selle lõplikku asukohta.
2. Pöörake tugijalgu sörmede abil. Keerake neid vastupäeva, kuni rullikud ei puutu vastu põrandat ja mölemad tugijalad on tugevalt vastu põrandat. Nii ei hakka külmik uste avamisel ette veerema.

TÄHTIS! Kui tugijalgu on vaja täiendavalt reguleerida, keerake mölemat tugijalga võrdselt, et külmik püsiks loodis.

1. Kasutage loodi ja veenduge, et külmik oleks loodis küljelt küljele ja eest taha.

OSAD JA OMADUSED

Ulemine tuli Hingedel tihend Uksesahtel 6th Sense Klaasriiul Puu- ja köögiviljasahtel Jäävalmistaja Sügavkülmiku kandik Kiirkülmutussahtlid A B C

A. Külmik
B. Sügavkülmik
C. Flexi Freeze (ainult mudelitel WQ9 B1L, 6WM24NIHAS ja WQ70900SXX)

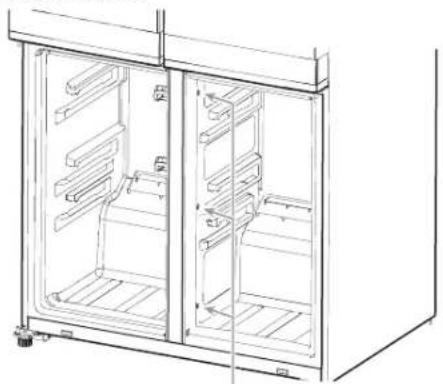

MÄRKUS teenindamiseks:

Keskjaoturit saab eemaldada, kui võtta 3 paremal küljel asuvat kruvi (vt allpool toodud pilti); Keskmise jagaja eemaldamisel saab aurusti pinda teenindada.

Puutetundlikud nupud asuvad vasakpoolsel külmikuuksel. Juhtpaneelil on erinevad nupud ja näidikud. Külmiku ja sügavkülmiku temperatuurinäidikud kuvavad viimati seadistatud temperatuurisätteid.

14 13 12 11 10 9 8 7 15 Demo -88 °C -88 °C 16 17 3 sec 2 3 4 5 6

1. Heli SISSE/VÄLJA nupp
2. Kūlmiku temperatuurinupp (kiirjahutuseks hoidke all 3 sek)
3. Flexi Freeze'i eelseadistatud temperatuurinupp (ainult mudelitel WQ9 B1L, 6WM24NIHAS ja WQ70900SXX)
4. Sügavkülmiku temperatuurinupp (kiirjahutuseks hoidke all 3 sek)
5. Lukustuse näidik
6. Lukustuse nupp
7. Avatud ukse näidik
8. Kiirkülmutuse näidik

9. Kerge külmutuse näidik (ainult mudelitel WQ9 B1L, 6WM24NIHAS ja WQ70900SXX)

10. Keskmise külmutuse näidik (ainult mudelitel WQ9 B1L, 6WM24NIHAS ja WQ70900SXX)

11. 6th Sense'i näidik
12. Tugeva külmutuse näidik (ainult mudelitel WQ9 B1L, 6WM24NIHAS ja WQ70900SXX)
13. Kiirjahutuse näidik
14. Puhkuserežiimi nupp
15. Demorežiimi näidik (ainult mudelitel WQ9 B1L, 6WM24NIHAS ja WQ70900SXX)
16. Puhkuserežiimi näidik
17. Helisignaal

Kui ühe minuti jooksul ei ole toimunud mingit tegevust, lülitub juhtpaneel automaatselt välja. Juhtpaneeli sisse lülitamiseks vajutage üksköik millisele nupule.

Temperatuurisätete vaatamine ja seadistamine

Külmiku- ja sügavkülmikusektsiooni temperatuuri reguleerimine

Teie mugavuse tagamiseks on külmiku ja sügavkülmiku temperatuurid tehases juba seadistatud.

Külmiku esmakordsel paigaldamisel veenduge, et soovituslikke temperatuurisätteid ei ole muudetud. Tehase poolt soovitatud sätted on 3 °C külmikus ja -18 °C sügavkülmikus.

Külmiku või sügavkülmiku temperatuurinupule vajutamine vaheldab võimalikke sätteid Celsiuse kraadides (°C).

TÄHTIS!

■ Oodake 24 tundi enne kui panete toidu külmikusse. Kui panete toidu külmikusse enne kui külmik on täielikult jahutatud, vöib toit rikneda.

MÄRKUS. Temperatuuri seadmine soovitatust madalamaks ei kiirenda sektsioonide jahutamist.

Kui külmiku- või sügavkülmikusektsioonis on temperatuur liiga soe või külm, siis enne sätete muutmist kontrollige ventilatsiooniavasid ja veenduge, et need ei oleks blokeeritud.

■ Soovitatud sätted peaksid sobima tavalise kodumajapidamise tingimustesse. Sätted on õiged siis, kui piim või mahl on just nii külmad, kui te soovite, ja jäätis on kõva.

MÄRKUS. Garaažis, keldris, verandal ja sarnastes kohtades võib niiskustase olla kõrgem või temperatuur äärmuslikum. Nendes tingimustes peate temperatuuri soovituslikke sätteid muutma.

■ Seadistuste vahel oodake vähemalt 24 tundi. Enne seadistuse uuesti muutmist kontrollige uuesti temperatuuri.

6 ^th Sense Fresh Locki ja külmutamise kontroll

Funktsiooni 6 ^th SENSE Fresh Lock andurid tagavad täpse ja püsiva temperatuuri, et toit püsiks kauem värske köige loomulikumal moel. Temperatuurierinevuse tuvastamisel aktiveerib andur kompressori, mis taastab kiiresti algse temperatuuri.

Tänu uudsele temperatuurihaldussüsteemile minimeerib funktsiooni 6 ^th SENSE Freeze andur temperatuurikõikumisi sügavkülmikus. Sügavkülmapõletused vähenevad, et toit oleks kvaliteetne ja õige värvusega.

Flexi Freeze'i seadistamine (ainult mudelitel WQ9 B1L, 6WM24NIHAS ja WQ70900SXX)

Funktsioon Flexi Freeze võimaldab vaheldada Flexi Freeze'i sektsiooni eelseadistatud temperatuuri.

Sümbol Funktsioon Temperatuur
*	Tavapärane külmutamine	-18°C
*	Keskmine külmutamine	-12°C
	Kerge külmutamine	-7°C

Kõige külmema (-20 °C) sätte aktiveerimiseks/inaktiveerimiseks hoidke Flexi Freeze'i eelseadistatud temperatuuri Huppu 3 sekundit all. Kui kõige külmem säte on aktiveeritud, põlevad kölk kolm ikooni.

Temperatuurisätete seadistamine

■ Tavapärane külmutamine (-18°C): Juba külmutatud toit ja värske toit (max 12 kuud)
■ Keskmine külmutamine (-12°C): Juba külmutatud toit (max 1 kuu)

■ Kerge külmutamine (-7°C): Juba külmutatud toit (max 1 nädal)
■ Kui Flexible Freezer on reguleeritud madalamale temperatuurile kui sügavkülmik, reguleeritakse sügavkülmiku temperatuur Flexible Freezeri temperatuurile vastavaks.
■ Flexible Freezeri temperatuur ei pruugi saavutada väärtust -7°C, kui ümbritsev temperatuur on umbes 10°C või alla selle.

Temperatuurisätete seadistamisel juhinduge alljärgnevast tabelist:

OLUKORD TEMPERATUURI SEADISTAMINE
Külmikus on liiga külm Suurendage külmiku seadistust 1° võrra
Külmikus on liiga soe Vähendage külmiku seadistust 1° võrra
Sügavkülmikus on liiga külm	Suurendage sügavkülmiku seadistust 1° võrra
Sügavkülmikus on liiga soe/liiga vähe jääd	Vähendage sügavkülmiku seadistust 1° võrra

MÄRKUS. Enne Flexible Freezeri temperatuuri muutmist veenduge, et uus temperatuur sobiks juba sügavkülmikus oleva toiduga ja selle toiduga, mida kavatsete sügavkülmikusse panna.

Kiirjahutus

Kiirjahutusfunktsioon on kasulik ajal, mil külmikut kasutatakse väga tihti ja see on toitu täis või kui ruumis on ajutiselt soojem.

• Kiirjahutusfunktsiooni aktiveerimiseks vajutage külmiku temperatuurinupp 3 sekundiks alla. Kui funktsioon on aktiveeritud, põleb kiirjahutusfunktsiooni ikoon. Kiirjahutusfunktsioon jääb kaheks tunniks sisse lülitatuks, v.a kui see lülitatakse käsitsi välja.
• Kiirjahutusfunktsiooni käsitsi välja lülitamiseks vajutage külmiku temperatuurinupp 3 sekundiks alla. Kiirjahutusfunktsiooni ikoon ei põle, kui funktsioon ei ole aktiveeritud.
  Külmiku temperatuuri seadistamisel lülitub kiirjahutusfunktsioon automaatselt välja.

Kiirkülmutus

Seadme andmeplaadile on märgitud värske toidu kogus (kilogrammides), mida on võimalik 24 tunni jooksul külmutada.

Vajutage sügavkülmiku temperatuurinupä 3 sekundiks alla (kuni kiirkülmutuse näidikutuli süttib) 24 tundi enne kui panete värske toidu sügavkülmikusse. Kui olete värske toidu sügavkülmikusse pannud, siis üldjuhul piisab, kui sügavkülmutuse funktsoon on 24 tundi sisse lülitatud. 50 tunni möödumisel lülitub kiirkülmutusfunktsioon automaatselt välja.
- Kiirkülmutusfunktsiooni käsitsi välja lülitamiseks vajutage sügavkülmiku temperatuurinupp 3 sekundiks alla. Kiirkülmutusfunktsiooni ikoon lülitub välja.
■ Sügavkülmiku temperatuuri seadistamisel lülitub kiirkülmutusfunktsioon automaatselt välja.

Puhkuserežiim

See režiim on möeldud energiakulu minimeerimiseks, kui te seadet regulaarselt ei kasutada (nt kui viibite puhkusel).

Selle funktsiooni valimisel seatakse külmiku temperatuur automaatselt väärtusele 12°C.

■ Puhkuserežiimi kasutamiseks vajutage režiimi nupule, kuni juhtpaneelile kuvatakse puhkuserežiimi ikoon.
■ Puhkuserežiimist väljumiseks vajutage režiimi nupule, kuni juhtpaneelile kuvatud puhkuserežiimi ikoon kustub.
■ Külmiku temperatuuri seadistamisel lülitub puhkuserežiimi funktsioon automaatselt välja.

TÄHTIS! Selle režiimi valimisel tuleb köik toiduained ja joogid külmikusektsioonist välja võtta.

Heli SISSE/VÄLJA

Vajutage nupule helisignaali lubamiseks/keelamiseks.

Lukustus

■ Lukustusfunktsiooni lubamiseks vajutage lukustuse nupp 3 sekundiks alla.
■ Lukustusfunktsiooni keelamiseks vajutage lukustuse nupp 3 sekundiks alla.

Kui lukustusfunktsioon on lubatud, keelatakse mistahes toimingud juhtpaneelil, kuni kasutaja vabastab juhtpaneeli. See funktsioon on mõeldud sätete soovimatu muutmise vältimiseks.

Demorežiim (ainult mudelitel WQ9 B1L, 6WM24NIHAS ja WQ70900SXX)

Seda režiimi kasutatakse siis, kui külmikut esitletakse kaupluses või kui soovite jahutamise välja lülitada ja kõik teised funktsioonid (v.a sisevalgustus) keelata.

Demorežiimi võib kasutada siis, kui lähete pikemale puhkusele. Juhised külmiku jätmiseks pikemaks ajaks sellele režiimile leiate osast „Puhkus ja kolimine“.

■ Demorežiimi sisse lülitamisel süttib juhtpaneelil ikoon „Demo“.
■ Demorežiimi sisse või välja lülitamiseks vajutage nupud Heli sisse või välja ja lukustuse nupp 3 sekundiks korraga alla.
■ Kui demorežiim on aktiveeritud, eemaldage kogu toit nii külmikust, sügavkülmikust kui ka Flexible Freezerist.

Täiendavad omadused

Avatud ukse häire

■ Avatud ukse häire funktsioon aktiveerib helisignaali ja lahtise ukse ikooni 📂ilkumise, kui üks neljast uksest on üle 2 minuti lahti.
■ Häiresignaal kordub iga 5 minuti järel. Selle välja lülitamiseks sulgege köik uksed.

MÄRKUS. Häiresignaali vaigistamiseks, kui uksed on lahti, näiteks külmiku sisepindade puhastamisel, vajutage üksköik millisele nupule juhtpaneelil. Häiresignaal lülitatakse ajutiselt välja, kuid juhtpaneelil olev avatud ukuse ikoon jääb põlema.

Külmiku valgustus

Külmikul on sisevalgustus, mis lülitub sisse üksköik kumma ukse avamisel.

MÄRKUS. See on LED-tuli, mida ei saa ise vahetada. Kui LED-tuli ei sütti, pöörduge selle vahetamiseks teenindusse.

KÜLMIKU KASUTAMINE

Uste avamine ja sulgemine

Seadme esmakordsel sisselülitamisel soojeneb küljepaneel, see on normaalne. Möne tunni pärast temperatuur langeb.

Külmikusektsioonil on kaks ust. Uksi saab avada ja sulgeda eraldi või koos. Külmiku vasakul uksel on vertikaalne hingedel tihend.

■ Vasakpoolse ukse avamisel läheb hingedel tihend automaatselt sissepoole, et mitte teele ette jääda.
■ Kui mölemad uksed on suletud, moodustab hingedel tihend automaatselt tihendi kahe ukse vahel.

MÄRKUS. Ukse sulgemisel peab hingedel tihend olema öiges asendis (sissepoole paindus). Vastasel juhul läheb see vastu parempoolset ust või kinnitusvõlli.

Külmikusektsiooni ukse lüliti asub hinge katte ülemisel osal vasakul ja paremal.

Sügavkülmiku ja mitme temperatuuriga ala ukse lüliti on alumisel vertikaalsel postil.
■ Ukselülitil on magnet ukse avamise/sulgemise tuvastamiseks.
■ Veenduge, et 7,62 cm raadiuses hinge kattest ei ole magnetiga või elektroonilisi (kõlar, Coolvox® jne) seadmeid.

MÄRKUS. Tuli ei lülitu sisse, kui ukse avamist ei tuvastatud.

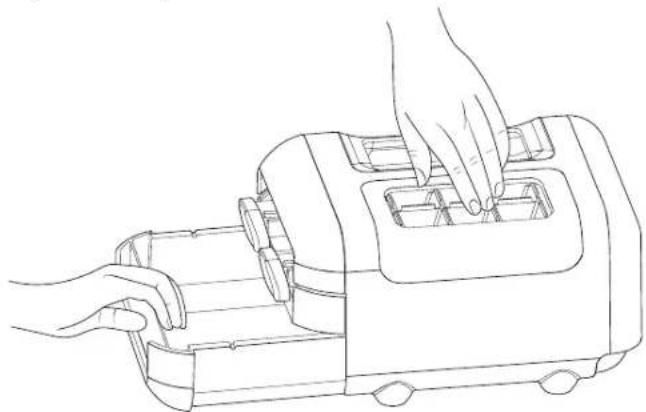

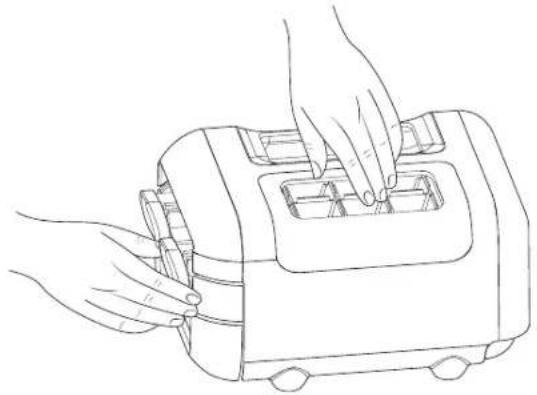

Jää valmistamiseks täitke jääalus puhastatud veega ja pange jäävalmistaja sügavkülmiku ülemisele riulile. Andke aega jää tekkimiseks ja kui jää on valmis, keerake nuppe päripäeva, et jääkuubikud kukusid jäämahutisse.

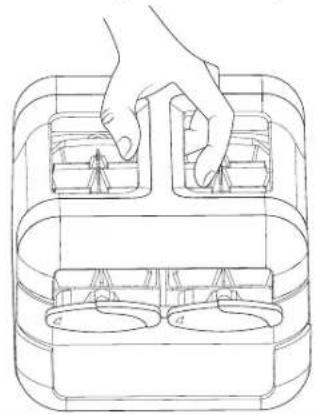

Jääkuubikute kättesaamiseks tõstke jäämahutit veidi ja tömmake jäämahuti välja.

Kui teil jäävalmistajat vaja ei ole, siis ruumi suurendamiseks sügavkülmikus võite selle sügavkülmikust välja võtta.

Toiduainete säilitamine

Munade säilitamine

Kuna munade optimaalse värskuse tagamiseks tuleb neid hoida püsival temperatuuril, soovitame munad panna külmiku keskmisele riulile.

RIIULID, MAHUTID JA SAHTLID

Oluline teave klaasriiulite ja katete kohta

Ärge puhastage klaasriiuleid või -katteid sooja veega, kui need on veel külmad. Riiulid ja katted võivad järsust temperatuurimuutusest või lõögist (jönksutamisest) puruneda. Karastatud klaas puruneb väikesteks graanulisuurusteks tükkideks. See on normaalne. Klaasriiulid ja katted on rasked. Maha pillamise vältimiseks võtke neid kahe käega.

Riiuli kõrguse seadmine

Riiuli kõrguse muutmiseks pange see alumisest vahest ülemisse ja vastupidi.

■ Avage parempoolne uks täielikult.

■ Võtke riiul külmikust välja ja pange soovitud vahesse.

■ Veenduge, et riiul oleks vahes korralikult oma kohal.

Riiulid ja riiuliraamid

Teie külmiku riiulid on kohandatavad, et tagada sobivus erinevateks hoiustamisvajadusteks.

Sarnaste toiduainete koos hoiustamine ja külmiku riiluite kohandamine vastavalt erineva körgusega toodetele hölbustab toodete ülesleidmist külmikust. Sel juhul on ka külmiku uks lühemat aega lahti, mis aitab säästa energiat.

Riiulite eemaldamine ja tagasi panemine

1. Avage täielikult nii parem kui ka vasak uks.
2. Keskmise või ülemise riiuli eemaldamiseks tõstke see ülespoole ja riiluitoestustest välja. Seejärel tömmake riiulit ette ja kallutage alla vertikaalsesse asendisse. Keerake riiul nurga alla ja tömmake see külmikust välja.
3. Alumise riiuli eemaldamiseks tõstke see ülespoole ja riiulitoestustest välja. Seejärel tömmake riiulit ette ja kallutage üles vertikaalsesse asendisse. Keerake riiul nurga alla ja tömmake see külmikust välja.
4. Keskmise ja ülemise riiuli tagasi panemiseks pange riiul nurga all külmikusse nii, et esiserv on alla suunatud. Töstke riiuli esiosa üles ja libistage seni, kuni riiuli tagumine osa langeb riiulitoestustele. Langetage riiuli esiosa ja veenduge, et riiul oleks öiges asendis.
5. Alumise riiuli tagasi panemiseks pange riiul nurga all külmikusse nii, et esiserv on üles suunatud. Tõstke riiuli esiosa alla ja libistage seni, kuni riiuli tagumine osa langeb riiulitoestustele. Langetage riiuli esiosa ja veenduge, et riiul oleks õiges asendis.

Puu- ja köögiviljasahtlid

Puu- ja köögiviljasahtel

Puu- ja köögiviljasahtlite eemaldamine ja paigaldamine

1. Võtke puu- ja köögiviljasahtli käepidemest kinni ja libistage see otse kuni piirajani välja. Tõstke sahtel alumiselt juhikult välja.
2. Puu- ja köögiviljasahtli tagasi panemiseks pange see sahtli alumisele juhikule ning lükake üle piiraja oma kohale.

Ukseriiulid

Teie külmiku ukseriiulid on kohandatavad, et tagada sobivus erinevateks hoiustamisvajadusteks.

Sügavkülmiku sektsioonid

Sügavkülmiku kandik

Sügavkülmiku kandik

Sügavkülmiku kandik tagab kiire juurdepääsu sageli kasutatavatele toodetele, väikeste ülejääkide või toodete külmutamiseks või lihtsalt säilitamiseks.

Sügavkülmiku sahtlid

Kiirkülmutus- sahtlid Flexi Freeze Sahtlid

Kiirkülmutussektsioon

■ Kiirkülmutussahtlid võimaldavad mugavalt säilitada mahukaid tooteid.
- Kiirkülmutusfunktsioon võimaldab säilitada kõiki külmutatud toiduaineid turvaliselt ja läbipaistvalt.

MÄRKUS. Sügavkülmiku temperatuuri vöib automaatselt vähendada Flexible Freezeri temperatuuriga samale tasemele, kui sügavkülmiku temperatuur on seatud körgemaks, kui Flexible Freezeris.

Flexi Freeze'i sektsioon (ainult mudelitel WQ9 B1L, 6WM24NIHAS ja WQ70900SXX)

Flexi Freeze'i sektsioon võimaldab valida ühe kolmest sügavkülmiku temperatuurisättest: -7°C, -12°C ja -18°C, et tagada parimad säilitustingimused erinevat tüüpi toiduainete jaoks.

Sügavkülmiku maksimaalse mahutavuse tagamiseks võib sügavkülmiku sahtli välja võtta ja kasutada riiulit ilma selleta.

Ülemise sahtli eemaldamine

1. Võtke sahtli käepidemest kinni ja libistage see otse kuni piirajani välja. Tõstke sahtel alumiselt juhikult välja.
2. Sahtli tagasi panemiseks pange see sahtli alumisele juhikule ning lükake üle piiraja oma kohale.

Sügavkülmikuriul (ainult mudelitel WQ9 E1L ja WQ9 B1L)

Sügavkülmiku maksimaalse mahutavuse tagamiseks võib keskmise sahtli välja võtta ja kasutada riulit ilma selleta. Seejärel võite alumise riuli hoiustada ja panna toiduained otse riulile.

Seadme töömüra

Helide hindamine

Heli nimetus Kasutusnäited

Toide sees Jahutussüsteem lülitub alati sisse, kui seade sisse lülitatakse.

Nupuvajutus Kasutaja vajutab kehtivale nupule.

Kehtetu (viga) Kasutaja vajutab üheaegselt kahele või enamale kehtivale nupule. Mahaloendamise katkestus nuppude puhul, millele tuleb vajutada ja siis all hoida

Aktiveerimine Režiimile ülemineku kinnitamine

Inaktiveerimine Režiimi katkestamise kinnitamine

Hoiatus Avatud ukse hoiatus

See tabel on ainult kiireks viiteks. Lisateavet leiate vastavatest osadest. Erinevuste korral kehtib vastavas osas toodud teave.

Tarvikud

Tarvikute tellimiseks pöörduge edasimüuja poole, kellelt te oma külmiku soetasite.

KÜLMIKU HOOLDAMINE

Puhastamine

HOIATUS!

Plahvatusoht

Kasutage mittesüttivat puhastusvahendit.

Selle nõude eiramine võib põhjustada surma või plahvatusega lõppeva õnnetuse või tulekahju.

Kõik külmiku-, sügavkülmiku- ja Flexi Freeze'i sektsioonid (ainult mudelitel WQ9 B1L, 6WM24NIHAS ja WQ70900SXX) sulavad automaatselt. Kuid ebameeldivate löhnade vältimiseks puhastage kõiki sektsioone umbes kord kuus. Pritsmed tuleb kohe eemaldada.

Välispindade puhastamine

Välispindade puhastamisel järgige oma külmikumudeli puhastamisjuhiseid.

Versioon 1 — Sile uks

TÄHTIS! Garantii ei kata sileda viimistluse kahjustusi, mis tulenevad ebaõigete või mittesoovitatud puhastusvahendite kasutamisest. Teravad või nürid tööriistad kahjustavad viimistlust.

KASUTAGE ÄRGE KASUTAGE
√ Pehme, puhas lapp	✕ Abrasiivsed lapid✕ Paberkäterätid või ajaleht✕ Terasvillast küürimisnuustikud
√ Soe seebivesi örnatoimelise puhastusvahendiga	✕ Abrasiivsed pulbrid või vedelikud✕ Pihustiga aknapesuvahendid✕ Ammoniaak✕ Happelised või äädikapõhised puhastusvahendid✕ Ahjupuhastusvahendid✕ Kergestisüttivad vedelikud

MÄRKUS. Paberkäterätikud kriimustavad ja võivad muutuda ukse värvitud pinna tuhmiks. Võimalike kahjustuste vältimiseks kasutage uste poleerimiseks ja pühkimiseks ainult pehmeid, puhtaid lappe.

Versioon 2 — Roostevaba teras

TÄHTIS!

■ Kasutage ainult soovitatud roostevaba terase puhastamiseks mõeldud puhastusvahendeid ja lappe. Garantii ei kata roostevaba terase viimistluse kahjustusi, mis tulenevad ebaõigete või mittesoovitatud puhastusvahendite kasutamisest.
Vältige roostevabast terasest seadmete kontakti leeliseliste või söövitavate ainetega, nt väga soolased, märjad või niisked keskkonnad. Garantii ei hölma selliste ainete möjust tulenevaid kahjustusi.

KASUTAGE ÄRGE KASUTAGE
√ Pehme, puhas lapp	✕ Abrasiivsed lapid✕ Paberkäterätid või ajaleht✕ Terasvillast küürimisnuustikud
√ Soe seebivesi örnatoimelise puhastusvahendiga	✕ Abrasiivsed pulbrid või vedelikud✕ Ammoniaak✕ Tsitrusepõhised puhastusvahendid✕ Happelised või äädikapõhised puhastusvahendid✕ Ahjupuhastusvahendid
√ Ulatusliku määrdumise korral kasutage ainult seadmete puhastamiseks mõeldud roostevaba terase puhastusvahendit. Puhastusvahendi tellimiseks pöörduge edasimüüja poole, kellelt te oma külmiku soetasite.	✕ Roostevaba terase puhastusvahend on mõeldud ainult roostevabast terasest osade puhastamiseks. Vältige roostevaba terase puhastus- ja poleerimisvahendite kokkupuudet plastosadega, nagu liistud, mahutite kaaned või uksesahtlid.

Versioon 3 — Sörmejäljekindel roostevaba TÄHTIS!

■ Vältige roostevabast terasest seadmete kontakti leeliseliste või söövitavate ainetega, nt väga soolased, märjad või niisked keskkonnad. Garantii ei hölma selliste ainete möjust tulenevaid kahjustusi.

KASUTAGE ÄRGE KASUTAGE
✓ Pehme, puhas lapp	✕ Abrasiivsed lapid✕ Paberkäterätid või ajaleht✕ Terasvillast küürimisnuustikud
✓ Soe seebivesi örnatoimelise puhastusvahendiga	✕ Abrasiivsed pulbrid või vedelikud✕ Pihustiga aknapesuvahendid✕ Ammoniaak✕ Happelised või äädikapõhised puhastusvahendid✕ Ahjupuhastusvahendid✕ Kergestisüttivad vedelikud

MÄRKUS.

■ Juhusliku kokkupuute korral puhastage plastist osa käsna, örnatoimelise puhastusvahendi ja sooja veega. Kuivatage hoolikalt pehme lapiga.
■ Asjaolu, et puhastusvahend on vedel, ei tähenda seda, et see ei võiks ole abrasiivne. Paljud kahhelkivide ja siledate pindade örnatoimeliseks puhastamiseks mõeldud puhastusvahendid võivad roostevaba terast sellegipoolest kahjustada.
- Sidrunhape põhjustab roostevabal terasel püsivaid värvimuutuseid.

■ Vältimaks roostevabast terasest külmiku viimistluse kahjustamist puhastage kohe alljärgnevalt nimetatud ained viimistluselt:

✗ Sinep Tsitrusepõhised kastmed
✗ Tomatimahl Tsitrusepõnsed tooted
✗ Marinara-kaste

Sisepindade puhastamine

1. Tõmmake külmiku pistik seinakontaktist välja või lahutage seade vooluvõrgust.
2. Peske käsitsi, loputage ja kuivatage hoolikalt eemaldatavad osad ja sisepinnad. Kasutage puhast käsna või pehmet lappi ning sooja vee ja pehmetoimelise puhastusvahendi lahust.
   MÄRKUS. Ärge kasutage plastosade, sisepindade ja uksetihendite puhastamiseks abrasiivseid ja tugevatoimelisi puhastusaineid nagu klaasipuhastusvedelikud, küürimispastad, tuleohtlikud vedelikud, puhastusvahad, kontsentreeritud pesuained, pleegitusvahendid või petrooleumi sisaldavad tooted.
3. Pange külmiku pistik seinakontakti tagasi või taastage toide.

Kondensaatori

Selle külmiku mölemal pool on kondensaator. See on täiesti normaalne, et külmiku küljed on puudutades soojad.

Tuled

Külmiku- ja sügavkülmikusektsioonides kasutatakse LED-tulesid, mida ei ole vaja vahetada. Kui ukse avamisel tuled ei sütti, pöörduge edasimüüja poole, kellelt te külmiku soetasite.

Puhkus ja kolimine

Puhkus

Kui otsustate jätta külmiku puhkuse ajaks sisse lülitatuks

1. Kasutage ära köik kergestiriknevad toiduained ja külmutage köik teised.
2. Kui teie külmik on varustatud automaatse jäävalmistajaga ja on ühendatud kodumajapidamise veevärgiga, lahutage külmiku veetoite. Vastasel juhul võivad tagajärjeks olla vara kahjustused.

3. Kui külmikul on automaatne jäävalmistaja, lülitage see välja.
   ■ Vajutage ukses asuva jäävalmistaja nupp asendisse väljas (O).

4. Tühjendage jäämahuti.

Kui otsustate külmiku enne puhkusele minekut välja lülitada

MÄRKUS. Lülitage külmik puhkuse ajaks demorežiimile. Vt osa „Nuppude kasutamine“.

1. Võtke kõik toiduained külmikust välja.

2. Kui teie külmikul on automaatne jäävalmistaja:

■ lahutage jäävalmistaja veetoitest vähemalt 1 päev enne, kui lahkute.
■ Kui viimased jäätükid on mahutisse langenud, seadke lüliti asendisse väljas (O). Külmiku sisekülje ülemisel serval olev juhtpaneel kustub (oleneb mudelist).

1. Tühjendage jäämahuti.

2. Lülitage temperatuurinupud välja. Vt osa „Nuppude kasutamine“.

3. Puhastage külmik, pühkige ja kuivatage hoolikalt.

4. Kinnitage teibi abil mölema ukse ülemisele servale kummist või puidust klotsid, et uksed jääks piisavalt lahti, et õhk külmikusse pääseks. Nii ei kogune külmikusse ebameeldivaid lõhnu ega teki hallitust.

Kolimine

Kui viite oma külmiku uude koju, järgige allpool toodud juhiseid kolimiseks ette valmistamiseks.

1. Kui teie külmikul on automaatne jäävalmistaja:

■ lahutage jäävalmistaja veetoitest vähemalt 1 päev enne, kui lahkute.
■ Ühendage lahti külmiku taga olev veeühendus.
■ Kui viimased jäätükid on mahutisse langenud, siis olenevalt mudelist seadke jäävalmistajal või juhtpaneelil olev lüliti asendisse väljas (O).

1. Eemaldage külmikust köik toiduained ja pakkige köik külmutatud toiduained kuiva jää sisse.

2. Tühjendage jäämahuti.

3. Lahutage külmik vooluvörgust.

4. Puhastage, pühkige ja kuivatage hoolikalt.

5. Võtke kõik eemaldatavad osad külmikust välja, pakkige need ära ja pange teibiga kokku, et need ei liiguks ega koliseks teisaldamise ajal.

6. Olenevalt mudelist, tõstke külmiku esiosa, et see veereks kergemalt või tõstke loodimiskruve nii, et need ei kraabiks vastu põrandat. Vt osa „Uste reguleerimine“ või „Külmiku loodimine ja ukse sulgemine“.

7. Teipige uksed kinni ja toitekaabel külmiku tagaseina külge. Kui olete uude koju jõudnud, pange köik tagasi ja külmiku paigaldamisel järgige osas „Paigaldusjuhised“ toodud juhiseid. Kui teie külmik on varustatud automaatse jäävalmistajaga, ärge unustage lahutada külmiku veetoidet.

VEAOTSING

Enne teenindusse helistamist proovige köiki siin pakutud lahendusi.

HOIATUS!

Elektrilöögioht

Ühendage maandatud seinakontakti.

Ärge eemaldage maandusühendust.

Ärge kasutage adapterit.

Ärge kasutage pikenduskaablit.

Nende juhiste eiramine võib põhjustada surmaga

löppeva önnetuse, tulekahju või elektrilöögiohu.

Mida teha, kui... Võimalikud	põhjused Lahendus
Külmiku töö
Külmik ei tööta. Kontrollige elektritoidet. Ühendage toitekaabel maandatud seinakontakti.
			Külmik on lülitatud demorežiimile (mönede mudelite puhul).	Kui külmik on demorežiimil, lülitatakse jahutus välja ja juhtpaneelil põleb demorežiimi ikoon. Lisateavet vt osast „Nuppude kasutamine“.
Näib, et mootor lülitub liiga sageli sisse.	Suure jõudlusega kompressor ja ventilaatorid.	Suuremate ja tõhusamate külmikute mootorid töötavad kauem ja väiksemal, energiatõhusamal kiirusel.
	Ruumi või väliskeskkonna temperatuur on liiga soe.	Nendes tingimustes on täiesti normaalne, et külmiku mootor töötab kauem. Optimaalse talitluse tagamiseks pange külmik kontrollitava keskkonnaga siseruumi. Vt osa „Nõuded asukohale“.
	Hiljuti on külmikusse pandud suur kogus sooja toitu.	Sooja toidu töttu töötab külmiku mootor kauem, kuni öhk jahtub soovitud temperatuurini.
	Uks(ed) avatakse liiga sageli või liiga kauaks.	Külmikusse siseneva sooja öhu töttu töötab mootor kauem. Avage uks harvemini.
	Külmiku uks või sügavkülmiku sahtel on lahti.	Veenduge, et külmik oleks loodis. Vt osa „Külmiku loodimine ja ukse sulgemine“. Jälgige, et toiduained ja mahutid ei blokeeriks ust.
	Külmiku temperatuurisäte on liiga madal.	Seadke temperatuurinupp vähem külmale sättele, kuni külmikus on soovitud temperatuur.
	Ukse või sahtli tihend on saastunud, kulunud või pragunenud.	Puhastage või asendage tihend. Uksetihendi lekkimine võib pikendada külmiku mootori tööaega, et säilitada soovitud temperatuure.

VEAOTSING

Enne teenindusse helistamist proovige köiki siin pakutud lahendusi.

Mida teha, kui... Võimalikud põhjused Lahendus
Tuled ei tööta. Teie külmikul on LED	D-tuled, mis ei vaja vahetamist.	Kui külmik on vooluvõrku ühendatud, kuid ukse või sahtli avamisel tuled ei sütti, helistage teenindusse.
	Uksed on olnud avatud üle 10 minuti.	Lähtestamiseks sulgege uksed ja sahtel ning avage uuesti, et taastada tulede süttimine.
	Ukse lüliti ei tuvasta ukse avamist.	Veenduge, et 7,62 cm raadiuses hinge kattest ei ole magnetiga või elektroonilisi seadmeid.
Temperatuuri reguleerimise kasutajaliides ei lülitu sisse.	Temperatuuri reguleerimise kasutajaliides läks unerežiimile.	Temperatuuri reguleerimise kasutajaliidese äratamiseks vajutage üksköik millisele nupule kasutajaliidesel.
	Temperatuuri reguleerimise kasutajaliidese nupud ei tööta hästi.	Nuppude lähtestamiseks lülitage külmik välja ja siis uuesti sisse. Probleemi püsimisel helistage teenindusse.
	Temperatuuri reguleerimise kasutajaliidesse ei tule toide.	Kontrollige ukse hinges olevat juhtmestikku.
Temperatuuri reguleerimise kasutajaliideses ei önnestu temperatuurisätteid teha.	Uks on lahti ja avatud ukse häire on aktiveeritud.	Sulgege uks.
Ebatavaline heli
Külmiku normaalsete tööhäälte kuulamiseks minge kaubamärgi veebilehe osasse „Tooteabi/KKK“ ja valige „normaalsed tööhääled“. Alljärgnevalt on loetletud mõned normaalsed tööhääled koos selgitustega.
Külmik teeb liiga suurt müra. Uue külmiku kompressor reguleerib temperatuuri töhusamalt, kasutades samas vähem energiat ja töötades vaiksemalt.		Sellisest töömüra vähenemisest tulenevalt võite kuulda ebaharilikke hääli. See on täiesti normaalne.
Kompressor töötab kauem kui võiks arvata.	Suure jõudlusega kompressor ja ventilaatorid.	Suuremate ja töhusamate külmikute mootorid töötavad kauem ja väiksemal, energiatõhusamal kiirusel.
Pulseerimine/Vihisemine Ventilaatorid/kompressor seadistuvad optimaalseks jõudluseks kompressori normaalse talitluse ajal.		See on normaalne.
Plumpsatused Siseseinte kokkutõnbumine/ laienemine, eriti esimese jahtumise ajal.		See on normaalne.
Sisisemine/Tilkumine Külmainevool	või õlivool kompressorisse.	See on normaalne.
Vibreerimine Külmik ei pruugi olla stabiilselt põrandal.		Seadistage loodimiskruve ja langetakse reguleerjalg tugevalt vastu põrandat. Vt osa „Külmiku loodimine ja ukse sulgemine“.
Sisisemine Vesi tilgub kütteelemendile sulatustsükli ajal.		See on normaalne.
Veesolin/Kuristamine Võite kuulda siis, kui jää sulab sulatustsükli ajal ja vesi voolab veealusele.		See on normaalne.

VEAOTSING

Enne teenindusse helistamist proovige köiki siin pakutud lahendusi.

Mida teha, kui... Võimalikud põh	jused Lahendus
Temperatuur ja niiskus
Temperatuur on liiga kõrge. Kūlmik	on äsja paigaldatud. Andke külmikule paigaldusjärgselt aega 24 tundi täielikuks jahtumiseks.
	Temperatuurisätted ei ole seatud õigesti ümbritsevate tingimuste jaoks.	Seadke temperatuur külmemaks. Kontrollige temperatuuri 24 tunni mõödumisel. Vt osa „Nuppude kasutamine“.
	Uks(ed) avatakse sageli või ei ole täielikult suletud. Soe öhk satub külmikusse.	Avage harvem uksi ja hoidke uksed täiesti kinni.
	Kūlmikusse pandi äsja suur kogus toitu.	Kūlmiku tavatemperatuuri taastamiseks kulub mitu tundi.
	Demorežiim on sisse lülitatud.	Lülitage demorežiim välja. Vt osa „Nuppude kasutamine“.
	Puhkuserežiim on sisse lülitatud.	Lülitage puhkuserežiim välja. Vt osa „Nuppude kasutamine“.
Kūlmikus/puu- ja köögiviljasahtlis on liiga külm temperatuur.	Kūlmiku ventilatsiooniava(d) on tõkestatud.	Kui külmikusektsiooni taga, keskel asuv ventilatsiooniava on blokeeritud otse selle ette pandud esemetega, läheb külmik liiga külmaks. Liigutage esemed ventilatsiooniavast eemale.
	Temperatuurisätted ei ole seatud õigesti ümbritsevate tingimuste jaoks.	Seadke temperatuur soojemaks. Kontrollige temperatuuri 24 tunni mõödumisel. Vt osa „Nuppude kasutamine“.
Reguleeritava temperatuuriga sahtlis on temperatuur liiga külm.	Temperatuur ei ole seatud õigele sättele sahtlis hoitavate toiduainete jaoks.	Muutke temperatuurisätteid. Vt peatükki „Nuppude kasutamine“ osas „Kūlmiku kasutamine“.
Kūlmikusse on kogunenud niiskus.MÄRKUS. Möningane niiskuse kogunemine on normaalne.	Ruum on niiske. Niiske keskkond soodustab niiskuse kogunemist.
	Uks(ed) avatakse sageli või ei ole täielikult suletud. Niiske öhk satub külmikusse.	Avage harvem uksi ja hoidke uksed täiesti kinni.
	Ukse (uste) sulgumine on takistatud.	Liigutage toiduained uksest eemale.
	Mahuti või riiul jääb ette. Lükake mahuti või riiul õigesse asendisse tagasi.
	Vedelike hoidmine lahtistes mahutites.	See suurendab niiskustaset külmikus. Hoidke kõik mahutid tihedalt kinni.
Sügavkülmikusektsiooni on kogunenud härmatis/jää.	Ust avatakse liiga sageli või uks on lahti jäetud.	Avage harvem uksi ja sulgege sahtel korralikult.
	Uksetihend on kahjustunud. Veenduge, et uksetihend on täielikus kontaktis külmikuga, et tagada piisav tihendus.
	Temperatuurisätted ei ole õiged.	Soovituslikud temperatuurisätted leiate osast „Nuppude kasutamine“.

VEAOTSING

Enne teenindusse helistamist proovige köiki siin pakutud lahendusi.

HOIATUS!

Plahvatusoht

Kasutage mittesüttivat puhastusvahendit. Selle nõude eiramine võib põhjustada surma või plahvatusega lõppeva önnetuse või tulekahju.

Animatsiooni vaatamiseks uste reguleerimise ja loodimise kohta minge kaubamärgi veebilehe osasse „Tooteabi/KKK“ ja valige „Ukse sulgemine ja ukse loodimine“.

Mida teha, kui... Võimalikud	põhjused Lahendus
Uksed
Uksed ei lähe korralikult kinni.	Ukse sulgumine on takistatud. Liigutage toiduained uksest eemale.
	Mahuti või riiul jääb ette. Lükake mahuti või riiul õigesse asendisse tagasi.
	Hiljuti paigaldatud Eemaldage kõik pakkematerjalid.
Uksed avanevad raskelt. Uksetihendid on saastunud võikleepuvad.		Puhastage tihendid ja kontaktpinnad ōrnatoimelise seebi ja sooja veega. Loputage ja kuivatage pehme lapiga.
Uksed on viltu. Uksed vajavad joondamist võikülmik loodimist.		Uste joondamiseks põörduge teeninduse poole.
Külmik on ebastabiilne võikaldub ette uste avamisel võisulgemisel.	Külmiku tugijalad ei ole tugevalt vastu põrandat.	Keerake mõlemat tugijalga (üks mõlemal pool) võrdselt vastupäeva, kuni need on tugevalt vastu põrandat. Vt osa „Külmiku loodimine ja ukse sulgemine“.

MÜÜGIJÄRGNE TEENINDUS

ENNE MÜÜGIJÄRGSESSE TEENINDUSSE PÖÖRDUMIST

1. Proovige probleemi osas VEAOTSING antud soovituste abil ise lahendada.
2. Lülitage seade välja ja uuesti sisse ning vaadake, kas rike püsib.

KUI RIKE JÄÄB PÜSIMA KA PÄRAST ÜLALNIMETATUD KONTROLLIMISTOIMINGUID, VÖTKE ÜHENDUST LÄHIMA MÜÜGIJÄRGSE TEENINDUSEGA

Abi saamiseks helistage garantiiraamatul olevale numbrile või järgige veebilehel www.whirlpool.eu olevaid juhiseid

Müügijärgsesse klienditeenindusse helistades täpsustage alati järgmist:

■rikke lühike kirjeldus;
■seadme tüüp ja täpne mudel;

■teenindusnumber (number andmesildil sõna Service järel). Teenindusnumber on kirjas ka garantiibrošüüris;

■teie täielik aadress;
■teie telefoninumber.

Kui seadet on vaja remontida, siis pöörduge volitatud müügijärgsesse teeninduskeskusesse (see garanteerib originaalvaruosade kasutamise ja kvaliteetse remondi).
