MANUALE UTENTE WQ9 B2L CH WHIRLPOOL

SERVIZIO ASSISTENZA ...........................................................48 Per ricevere un'assistenza più completa, si prega di registrare il prodotto su www.whirlpool.eu/register.26

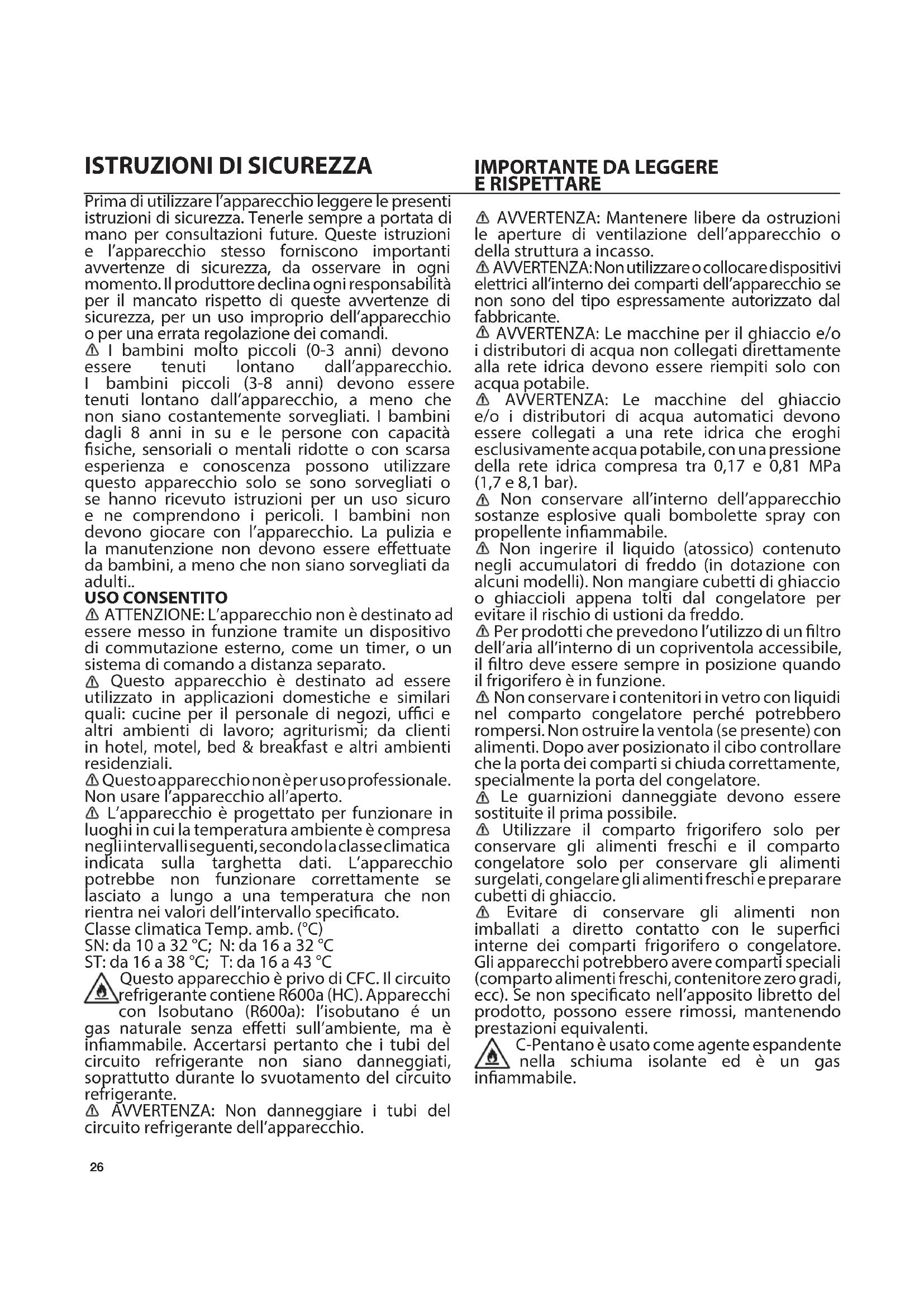

ISTRUZIONI DI SICUREZZA

Prima di utilizzare l’apparecchio leggere le presenti istruzioni di sicurezza. Tenerle sempre a portata di mano per consultazioni future. Queste istruzioni e l’apparecchio stesso forniscono importanti avvertenze di sicurezza, da osservare in ogni momento. Il produttore declina ogni responsabilità per il mancato rispetto di queste avvertenze di sicurezza, per un uso improprio dell’apparecchio oper una errata regolazione dei comandi. I bambini molto piccoli (0-3 anni) devono essere tenuti lontano dall’apparecchio. I bambini piccoli (3-8 anni) devono essere tenuti lontano dall’apparecchio, a meno che non siano costantemente sorvegliati. I bambini dagli 8 anni in su e le persone con capacità siche, sensoriali o mentali ridotte o con scarsa esperienza e conoscenza possono utilizzare questo apparecchio solo se sono sorvegliati o se hanno ricevuto istruzioni per un uso sicuro e ne comprendono i pericoli. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione non devono essere eettuate da bambini, a meno che non siano sorvegliati da adulti.. USO CONSENTITO ATTENZIONE: L’apparecchio non è destinato ad essere messo in funzione tramite un dispositivo di commutazione esterno, come un timer, o un sistema di comando a distanza separato. Questo apparecchio è destinato ad essere utilizzato in applicazioni domestiche e similari quali: cucine per il personale di negozi, uci e altri ambienti di lavoro; agriturismi; da clienti in hotel, motel, bed & breakfast e altri ambienti residenziali. Questo apparecchio non è per uso professionale. Non usare l’apparecchio all’aperto. L’apparecchio è progettato per funzionare in luoghi in cui la temperatura ambiente è compresa negli intervalli seguenti, secondo la classe climatica indicata sulla targhetta dati. L’apparecchio potrebbe non funzionare correttamente se lasciato a lungo a una temperatura che non rientra nei valori dell’intervallo specicato. Classe climatica Temp. amb. (°C) SN: da 10 a 32 °C; N: da 16 a 32 °C ST: da 16 a 38 °C; T: da 16 a 43 °C Questo apparecchio è privo di CFC. Il circuito refrigerante contiene R600a (HC). Apparecchi con Isobutano (R600a): l’isobutano é un gas naturale senza eetti sull’ambiente, ma è inammabile. Accertarsi pertanto che i tubi del circuito refrigerante non siano danneggiati, soprattutto durante lo svuotamento del circuito refrigerante. AVVERTENZA: Non danneggiare i tubi del circuito refrigerante dell’apparecchio.

IMPORTANTE DA LEGGERE

ERISPETTARE AVVERTENZA: Mantenere libere da ostruzioni le aperture di ventilazione dell’apparecchio o della struttura a incasso. AVVERTENZA: Non utilizzare o collocare dispositivi elettrici all’interno dei comparti dell’apparecchio se non sono del tipo espressamente autorizzato dal fabbricante. AVVERTENZA: Le macchine per il ghiaccio e/o i distributori di acqua non collegati direttamente alla rete idrica devono essere riempiti solo con acqua potabile. AVVERTENZA: Le macchine del ghiaccio e/o i distributori di acqua automatici devono essere collegati a una rete idrica che eroghi esclusivamente acqua potabile, con una pressione della rete idrica compresa tra 0,17 e 0,81 MPa (1,7e8,1 bar). Non conservare all’interno dell’apparecchio sostanze esplosive quali bombolette spray con propellente inammabile. Non ingerire il liquido (atossico) contenuto negli accumulatori di freddo (in dotazione con alcuni modelli). Non mangiare cubetti di ghiaccio o ghiaccioli appena tolti dal congelatore per evitare il rischio di ustioni da freddo. Per prodotti che prevedono l’utilizzo di un ltro dell’aria all’interno di un copriventola accessibile, il ltro deve essere sempre in posizione quando ilfrigorifero è in funzione. Non conservare i contenitori in vetro con liquidi nel comparto congelatore perché potrebbero rompersi. Non ostruire la ventola (se presente) con alimenti. Dopo aver posizionato il cibo controllare che la porta dei comparti si chiuda correttamente, specialmente la porta del congelatore. Le guarnizioni danneggiate devono essere sostituite il prima possibile. Utilizzare il comparto frigorifero solo per conservare gli alimenti freschi e il comparto congelatore solo per conservare gli alimenti surgelati, congelare gli alimenti freschi e preparare cubetti di ghiaccio. Evitare di conservare gli alimenti non imballati a diretto contatto con le superci interne dei comparti frigorifero o congelatore. Gli apparecchi potrebbero avere comparti speciali (comparto alimenti freschi, contenitore zero gradi, ecc). Se non specicato nell’apposito libretto del prodotto, possono essere rimossi, mantenendo prestazioni equivalenti. C-Pentano è usato come agente espandente nella schiuma isolante ed è un gas inammabile.27 INSTALLAZIONE L’apparecchio deve essere maneggiato e installato da due o più persone - rischio di lesioni. Utilizzare guanti protettivi per disimballare e installare - rischio di tagli. L’installazione, compresi eventuali allacciamenti idrici ed elettrici, e le riparazioni devono essere eseguite da un tecnico qualicato. Non riparare o sostituire alcuna parte dell’apparecchio se non espressamente indicato nel manuale d’uso. Tenereibambini lontano dal luogo di installazione. Dopo aver disimballato l’apparecchio, assicurarsi che non sia stato danneggiato durante iltrasporto. In caso di problemi, contattare il rivenditore o l’assistenza post-vendita più vicina. Una volta eettuata l’installazione, i riuti di imballaggio (plastica, polistirolo ecc.) devono essere collocati fuori dalla portata dei bambini - rischio di soocamento. L’apparecchio deve essere scollegato dalla rete elettrica prima di qualsiasi operazione di installazione - pericolo di scossa elettrica. Durantel’installazione, assicurarsi che l’apparecchio non danneggi il cavo di alimentazione - rischio di incendio o scossa elettrica. Attivare l’apparecchio solo al termine dell’installazione. Fare attenzione a non danneggiare i pavimenti (per es. parquet) durante lo spostamento dell’apparecchio. Installare l’apparecchio su un pavimento o su un supporto sucientemente resistente per sopportare il peso e in un luogo adatto alle dimensioni e all’uso. Accertarsi che l’apparecchio non sia vicino a una fonte di calore e che i quattro piedini siano stabili e appoggiati sul pavimento, regolandoli come richiesto, e vericare che l’apparecchio sia perfettamente in piano utilizzando una livella a bolla d’aria. Attendere almeno due ore prima di accendere l’apparecchio per assicurarsi che il circuito refrigerante sia perfettamente funzionante. AVVERTENZA: Quando si posiziona l'apparecchio, assicurarsi che il cavo di alimentazione non sia bloccato o danneggiato. Per garantire un’adeguata ventilazione, lasciare uno spazio su entrambi i lati e sopra l’apparecchio. La distanza tra la parte posteriore dell’apparecchio e la parete retrostante deve essere di 50 mm, per evitare l’accesso alle superci calde. AVVERTENZA: Per evitare pericoli dovuti all’instabilità, si deve eseguire il posizionamento o ssaggio dell’apparecchio come da istruzioni del fabbricante. Se è necessario sostituire le porte, contattare ilCentro Assistenza Tecnica. AVVERTENZE ELETTRICHE Deve essere possibile scollegare l’apparecchio dalla rete elettrica staccando la spina se la spina è accessibile, oppure mediante un interruttore multipolare installato a monte della presa in conformità alle norme di cablaggio elettrico el’apparecchio deve essere collegato a una presa di terra in conformità alle norme nazionali di sicurezza elettrica. Non utilizzare prolunghe, prese multiple o adattatori. I componenti elettrici non devono essere accessibili all’utente dopo l’installazione. Non utilizzare l’apparecchio quando si è bagnati o a piedi nudi. Non azionare l’apparecchio se presenta un cavo o una spina di alimentazione danneggiati, se non funziona correttamente o se ha subito danni o è caduto. Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno identico da parte del fabbricante, dal personale di assistenza o da una persona qualicata per evitare il rischio di scosse elettriche. AV VERTENZA: Quando si posiziona l’apparecchio, assicurarsi che il cavo di alimentazione non sia bloccato o danneggiato. AVVERTENZA: Non collocare prese multiple o alimentatori portatili sul retro dell’apparecchio.

PULIZIA E MANUTENZIONE

AVVERTENZA: Accertarsi che l’apparecchio sia spento e scollegato dalla rete elettrica prima di eettuare qualsiasi operazione di manutenzione; non utilizzare mai pulitori a vapore - rischio di scosse elettriche. Non utilizzare detergenti abrasivi o aggressivi come spray per vetri, polveri abrasive, liquidi inammabili, cere per pulizia, detersivi concentrati, candeggina o detergenti contenenti derivati del petrolio su parti in plastica, rivestimenti interni e porte o guarnizioni. Non utilizzare asciugamani di carta, tamponi abrasivi o altri attrezzi di pulizia aggressivi.28

SMALTIMENTO DEI MATERIALI DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato con il simbolo del riciclo . Le varie parti dell’imballaggio devono pertanto essere smaltite in modo responsabile e nel pieno rispetto delle norme locali vigenti in materia di smaltimento dei riuti.

SMALTIMENTO DI ELETTRODOMESTICI

Questo apparecchio è realizzato con materiali riciclabili o riutilizzabili. Smaltire in conformità alle norme locali per lo smaltimento dei riuti. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l’ente locale competente, il servizio di raccolta dei riuti domestici o il negozio presso il quale è stato acquistato l’apparecchio. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE). Assicurandovi che questo prodotto sia smaltito correttamente, contribuirete ad evitare conseguenze negative per l’ambiente e la salute umana. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che esso non deve essere trattato come riuto domestico, ma deve essere portato in un apposito centro di raccolta per il riciclaggio delle apparecchiature elettriche ed elettroniche.

CONSIGLI PER IL RISPARMIO ENERGETICO

Installare l’apparecchio in un ambiente asciutto e ben ventilato lontano da qualsiasi fonte di calore (per es. termosifone, fornello, ecc.) e in un luogo non esposto direttamente al sole. Se necessario, utilizzare una piastra isolante. Per garantire una ventilazione adeguata seguire le istruzioni di installazione. Una ventilazione insuciente sul retro del prodotto aumenta il consumo energetico e riduce l’ecienza del rareddamento. L’apertura frequente della porta potrebbe causare un aumento del consumo energetico. La temperatura interna dell’apparecchio e il consumo di energia possono essere inuenzati anche dalla temperatura ambiente e dalla posizione dell’apparecchio. L’impostazione della temperatura deve tenere conto di questi fattori. Ridurre al minimo l’apertura della porta. Quando si scongelano i cibi congelati, metterli in frigorifero. La bassa temperatura dei prodotti surgelati raredda il cibo in frigorifero. Lasciarrareddare cibi e bevande caldi prima di riporli nell’ apparecchio. Il posizionamento dei ripiani in frigorifero non ha alcun impatto sull’uso eciente dell’energia. Gli alimenti devono essere collocati sui ripiani in modo da garantire una corretta circolazione dell’aria (gli alimenti non devono toccarsi e deve essere mantenuta una distanza tra gli alimenti ela parete posteriore). È possibile aumentare la capacità di conservazione dei cibi surgelati rimuovendo i cestelli e, se presente, il ripiano Stop Frost. Eventuali rumori provenienti dal compressore non devono preoccupare in quanto sono da considerarsi normali come descritto nella Guida Rapida del prodotto. Il Marchio di Conformità per i Paesi del Golfo sul prodotto attesta la conformità a tutti i requisiti del Regolamento Tecnico dei Paesi del Golfo per Apparecchi e Apparecchiature Elettriche a Bassa Tensione BD - 142004-0129

SICUREZZA DEL FRIGORIFERO

IMPORTANTE: gli incidenti fatali che coinvolgono bambini che restano intrappolati negli elettrodomestici non appartengono al passato. I frigoriferi abbandonati o buttati nelle discariche costituiscono ancora oggi un pericolo, anche se lasciati “solo per qualche giorno”. Quando si decide di disfarsi del vecchio frigorifero, seguire queste istruzioni per contribuire a evitare incidenti. Requisiti per il posizionamento La vostra sicurezza e quella degli altri sono della massima importanza. Tutti i messaggi per la sicurezza segnalano quali sono i rischi potenziali, indicano come ridurre possibili lesioni e spiegano cosa può succedere se non si seguono le istruzioni. Il presente manuale e l'apparecchio contengono numerosi messaggi per la sicurezza. Leggere e rispettare sempre tutti i messaggi per la sicurezza.Questo è il simbolo di avviso di sicurezza.Il simbolo informa di potenziali rischi che possono causare il decesso o ferite all'utente e ad altre persone.Tutti i messaggi per la sicurezza sono preceduti dal simbolo di avviso di sicurezza e dalla parola "PERICOLO" o “AVVERTENZA”. Queste parole significano:Se non si seguono immediatamente le istruzioni si rischia la morte o lesioni gravi.

Se non si seguono le istruzioni si rischia la morte o lesioni gravi. PERICOLO AVVERTENZA AVVERTENZA Pericolo di soffocamentoRimuovere le porte del vecchio frigorifero.La mancata osservanza di queste istruzioni può essere causa di decesso o danni cerebrali.Pericolo peso eccessivoUtilizzare due o più persone per spostare e installare il frigorifero.In caso contrario possono vericarsi lesioni alla schiena o di altro tipo. AVVERTENZA Rischio di esplosioneTenere lontano dal frigorifero materiali e vapori inammabili, come per esempio la benzina. La mancata osservanza di queste istruzioni può essere causa di decesso, esplosione o incendio. AVVERTENZA30 Requisiti elettrici IMPORTANTE: l’installazione e il collegamento elettrico devono essere eseguiti da un tecnico qualicato, in conformità alle istruzioni del fabbricante e conformemente alle norme locali vigenti in materia di sicurezza. ■ Il frigorifero è progettato per funzionare su un circuito separato di 220-240 Volt, 10A, 50/60 Hz. ■ Assicurarsi che la tensione specicata sulla targhetta dati corrisponda a quella della rete domestica. ■ Deve essere possibile disconnettere l’apparecchio dall’alimentazione elettrica disinserendo la spina oppure utilizzando un interruttore bipolare di rete posto a monte dellapresa. ■ Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da personale di assistenza o daunapersona con qualica analoga per evitare rischi. Prima di spostare il frigorifero nella posizione denitiva è importante assicurarsi di disporre di un allacciamento elettrico idoneo. Metodo di messa a terra raccomandato Alimentazione CA 220-240 Volt 50 Hz, 220 Volt 60 Hz o 230/240Volt 50 Hz a soli 10A con messa a terra. Per Australia e Nuova Zelanda: Il vostro nuovo elettrodomestico è stato appositamente fabbricato per soddisfare tutte le Normative e condizioni australiane. Alcune indicazioni nelle istruzioni di installazione possono far riferimento a requisiti elettrici di altri paesi, prestare quindi particolare attenzione a queste note speciche. L’apparecchio deve essere collegato a una presa CA 230/240 Volt 50 Hz a soli 10A con messa a terra. Requisiti elettrici (solo per Gran Bretagna e Irlanda) IMPORTANTE: il frigorifero deve essere collegato a terra. Sostituzione del fusibile Se il cavo principale di questo frigorifero è dotato di un fusibile BS1363A, presa fusibile 13A, per sostituire un fusibile in questo tipo di presa utilizzare un fusibile A.S.T.A. omologato BS 1362 e procedere come segue:

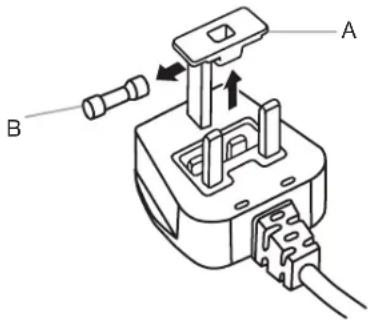

1. Rimuovere il coprifusibile (A) e il fusibile (B).

2. Inserire il nuovo fusibile da 13A nel coprifusibile.

3. Reinserire fusibile e coprifusibile nella spina.

IMPORTANTE: quando si cambia il fusibile si deve rimettere in sede anche il coprifusibile. Se si perde il coprifusibile la spina non deve essere utilizzata no a quando non verrà installato un coprifusibile adatto. La posizione corretta è indicata dall’inserto colorato o dalla “scritta” colorata in rilievo alla base della spina. Nei negozi di ricambi elettrici, sono disponibili coprifusibili di ricambio. Solo per la Repubblica d’Irlanda: molto spesso sono applicabili le informazioni fornite per la Gran Bretagna, tuttavia viene utilizzato un terzo tipo di spina e relativa presa: a due poli con il polo di terra laterale. Presa/spina (valide per entrambi i paesi): Se la spina fornita in dotazione non è adatta alla propria presa, contattare il Servizio Assistenza per ulteriori istruzioni. Non tentare di cambiare da soli la spina. Questa operazione deve essere eseguita da un tecnico qualicato in conformità alle istruzioni delproduttore e alle norme vigenti in materia di sicurezza. AVVERTENZA Rischio di folgorazione Inserire la spina in una presa con messa a terra. Non rimuovere il polo di messa a terra. Non utilizzare un riduttore. Non utilizzare prolunghe. La mancata osservanza di queste istruzioni può essere causa di decesso, incendio o folgorazione. Tipo B Tipo E ed F Tipo I Tipo M Tipo G

1. Inserire la spina in una presa con messa a terra.

2. Rimettere tutte le parti rimovibili e gli alimenti nei cassetti.

Rischio di folgorazione Scollegare l'alimentazione prima di rimuovere le porte. La mancata osservanza di queste istruzioni può essere causa di decesso o di folgorazione. AVVERTENZA AVVERTENZA Rischio di folgorazione Inserire la spina in una presa con messa a terra. Non rimuovere il polo di messa a terra. Non utilizzare un riduttore. Non utilizzare prolunghe. La mancata osservanza di queste istruzioni può essere causa di decesso, incendio o folgorazione.32

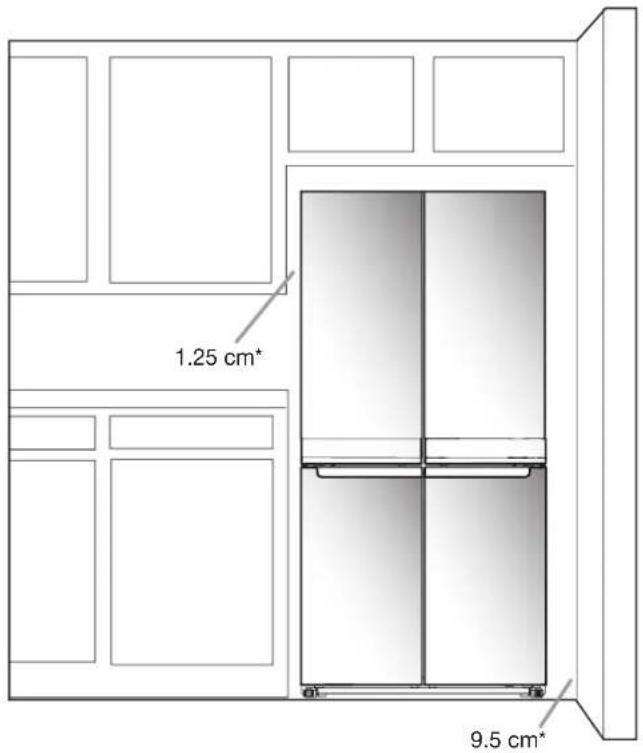

ISTRUZIONI DI INSTALLAZIONE

Corrente elettrica ■ Inserire la spina del frigorifero in una presa con messa a terra. Porte ■ Se durante l’installazione occorre rimuovere le porte, vedere le sezioni “Rimuovere e sostituire le porte del frigorifero” e “Rimuovere e sostituire i frontali del cassetto congelatore”. ■ La guarnizione delle porte isola completamente. ■ Il frigorifero è in piano. Regolare i piedini di livellamento in modo che siano aderenti al pavimento. ■ Le porte sono allineate in alto. (Usare la funzione Allineamento porte se necessario). Disimballare il frigorifero Consegna del frigorifero È necessaria un’apertura porta minima di 838 mm. Se l’apertura della porta è uguale o inferiore a 914 mm occorre rimuovere le porte, il cassetto e le cerniere. Caricare il frigo su un carrello dal lato in cui aprono le porte. Rimuovere l’imballo ■ Rimuovere residui di nastro e colla dalle superci prima di accendere il frigorifero. Stronare una piccola quantità di detergente liquido per piatti sull’adesivo con le dita. Sciacquare con acqua tiepida e asciugare. ■ Non usare strumenti aflati, stronare alcol, liquidi inammabili o detergenti abrasivi per rimuovere il nastro o la colla. Questiprodotti possono danneggiare la supercie del frigorifero. ■ Smaltire/riciclare tutti i materiali di imballo. Quando si sposta il frigorifero: Il frigorifero è pesante. Quando si sposta il frigorifero per la pulizia o l'assistenza, assicurarsi di coprire il pavimento con cartone o compensato per evitare di danneggiare il pavimento. Spostare sempre il frigorifero mantenendolo diritto. Non far ondeggiare o far "camminare" il frigorifero quando si tenta di spostarlo per evitare di danneggiare il pavimento. *Per una buona aerazione

Rimuovere e sostituire le porte del frigorifero NOTA: misurare la larghezza dell’apertura porta per vericare se è necessario rimuovere le porte del frigorifero per portare in casa l’elettrodomestico. Se è necessario rimuovere le porte, seguire queste istruzioni. IMPORTANTE: se il frigorifero era già installato e deve essere trasportato all’esterno, spegnere il frigorifero prima di iniziare a rimuovere le porte. Staccare la spina del frigorifero o scollegare l’alimentazione di rete. Togliere gli alimenti e gli sportelli o balconcini rimovibili dalle porte. Preparare gli attrezzi richiesti e leggere tutte le istruzioni prima di rimuovere le porte. ATTREZZI RICHIESTI: chiave a brugola da 6 mm, chiave a brugola da 5 mm e cacciavite a croce n.2. Rischio di folgorazione Scollegare l'alimentazione prima di rimuovere le porte. La mancata osservanza di queste istruzioni può essere causa di decesso o di folgorazione. AVVERTENZA

Cerniera superiore sinistra Cerniera mediana sinistra Copricerniera superiore sinistra Copricerniera superiore destra A. Viti a brugola 5 mm A. Cerniera A. Cerniera A. Viti copricerniera superiore B. Copricerniera A. Viti copricerniera superiore B. Copricerniera Cerniera superiore destra Cerniera mediana destra A. Viti a brugola 5 mm

A34 Rimuovere la porta destra

1. Staccare la spina del frigorifero o scollegare l’alimentazione

2. Tenere chiuse le porte del frigorifero no a quando si è pronti

per toglierle dal vano frigo sollevandole. NOTA: sostenere la porta del frigorifero durante la rimozione delle cerniere. Non afdarsi ai magneti sulla guarnizione della porta per il sostegno della porta mentre si lavora.

3. Con un cacciavite a croce, rimuovere il copricerniera

4. Utilizzando una chiave a brugola da 5 mm, rimuovere quattro

viti dalla cerniera superiore e tenerle da parte.

5. Sollevare la porta del frigorifero dal perno della cerniera

dellaparte mediana. La cerniera superiore viene via insieme alla porta. Rimuovere la porta sinistra IMPORTANTE: i cablaggi per l’interfaccia passano attraverso la cerniera della porta sinistra quindi devono essere scollegati prima di rimuovere la porta.

1. Con un cacciavite a croce, rimuovere il copricerniera

2. Scollegare le due spine del cablaggio situate nella parte

superiore della cerniera porta. ■ Afferrare entrambi i lati delle spine del cablaggio. Conilpollice sinistro premere verso il basso per rilasciare il fermo e dividere le sezioni delle spine.

3. Utilizzando una chiave a brugola da 5 mm, rimuovere

quattroviti interne dalla cerniera superiore e tenerle da parte. NOTA: sostenere la porta del frigorifero durante la rimozione delle cerniere. Non afdarsi ai magneti sulla guarnizione della porta per il sostegno della porta mentre si lavora.

4. Sollevare la porta del frigorifero dal perno della cerniera

dellaparte inferiore. La cerniera superiore viene via insieme alla porta. NOTA: potrebbe non essere necessario rimuovere le cerniere inferiori e i gruppi piedini frenati per far passare il frigorifero attraverso la porta. ■ Utilizzare una chiave a brugola da 6 mm e un cacciavite a croce n. 2 per rimuovere la cerniera centrale solo se necessario.

A. Vite copricerniera superiore B. Copricerniera superiore C. Viti a brugola 5 mm D. Cerniera superiore

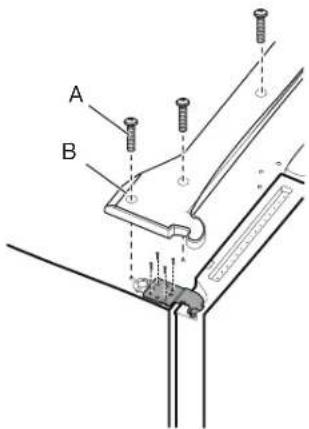

A. Vite copricerniera superiore B. Copricerniera superiore

A. Spina cablaggio B. Connettore di messa a terra

B35 Sostituire la porta destra del frigorifero

1. Poggiare la porta destra sul perno della cerniera centrale.

2. Inserire il perno della cerniera superiore nel foro aperto sulla

sommità della porta del frigorifero.

3. Utilizzando quattro viti con esagono incassato da 5 mm,

ssare la cerniera al vano. Non serrare completamente le viti. Sostituire la porta sinistra del frigorifero

1. Poggiare la porta sinistra sul perno della cerniera centrale.

2. Utilizzando quattro viti con esagono incassato da 5 mm,

ssare la cerniera al vano. Non serrare completamente le viti.

3. Ricollegare i cavi elettrici.

■ Spingere insieme le due sezioni della spina dei cablaggi. ■ Ricollegare il lo di terra alla vite della cerniera. Passaggi nali

1. Serrare completamente le otto viti con esagono incassato

2. Rimontare i due copricerniera.

Rimuovere e sostituire la porta del congelatore/congelamento essibile

1. Tenere chiuse le porte del congelatore no a quando si è

pronti per toglierle dal vano. NOTA: sostenere la porta del congelatore durante la rimozione delle cerniere. Non afdarsi ai magneti sulla guarnizione della porta per il sostegno della porta mentre si lavora. ■ Utilizzare un cacciavite a croce n. 2 e una chiave a brugola da6 mm per rimuovere la cerniera centrale dal vano. ■ Sollevare la porta del congelatore dal perno della cerniera inferiore. Messa in piano del frigorifero

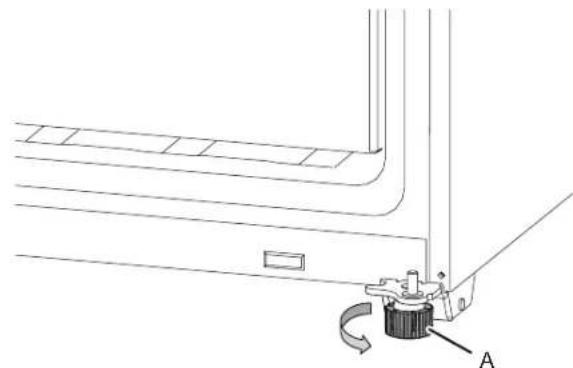

1. Spostare il frigorifero nella posizione denitiva.

2. Ruotare i piedini frenati con la mano. Ruotarli in senso antiorario

no a quando i rulli si staccano dal pavimento ed entrambi i piedini frenati sono ben ssi sul pavimento. I piedini frenati evitano che il frigorifero venga avanti quando si aprono le porte. IMPORTANTE: se occorre eseguire altre regolazioni che coinvolgono i piedini frenati, è necessario ruotare entrambi i piedini frenati in modo uniforme per mantenere in piano ilfrigorifero.

3. Utilizzare una livella per controllare che i due anchi e la parte

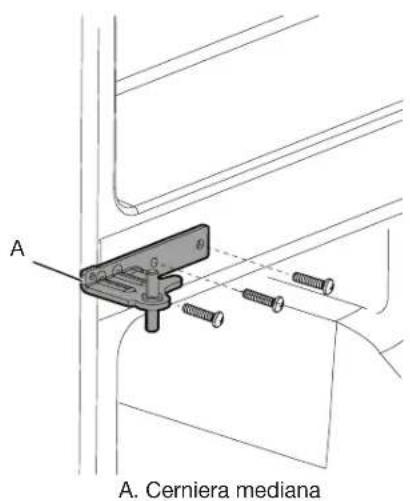

anteriore e quella posteriore siano in piano. A. Cerniera mediana

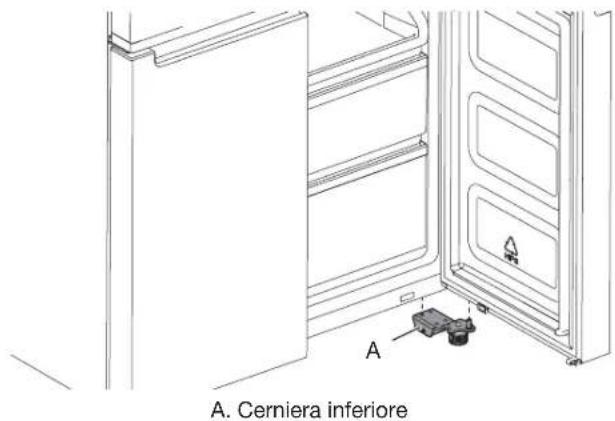

A. Cerniera inferiore

COMPONENTI E FUNZIONI

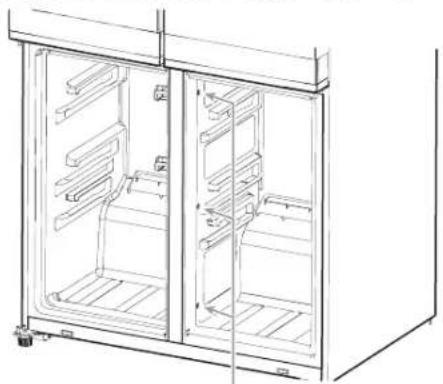

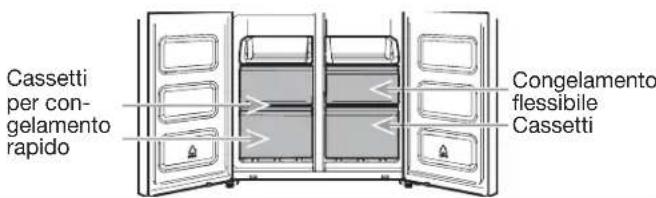

NOTA PER IL SERVIZIO: Il divisorio centrale può essere rimosso estraendo le 3 viti sul lato destro (vedi gura sotto); Con il separatore centrale rimosso, l'area dell'evaporatore può essere raggiunta per il servizio. CAPACITÀ DI STOCCAGGIO (WQ9 B1LUK e WQ70900SXX): Scomparto per alimenti freschi 387 L Scompartimento del congelatore 208 L Totale 595 L CAPACITÀ DI STOCCAGGIO (6WM24NIHAS): Totale 603 L Accessori: ■ Macchina del ghiaccio Guarnizione incernierata

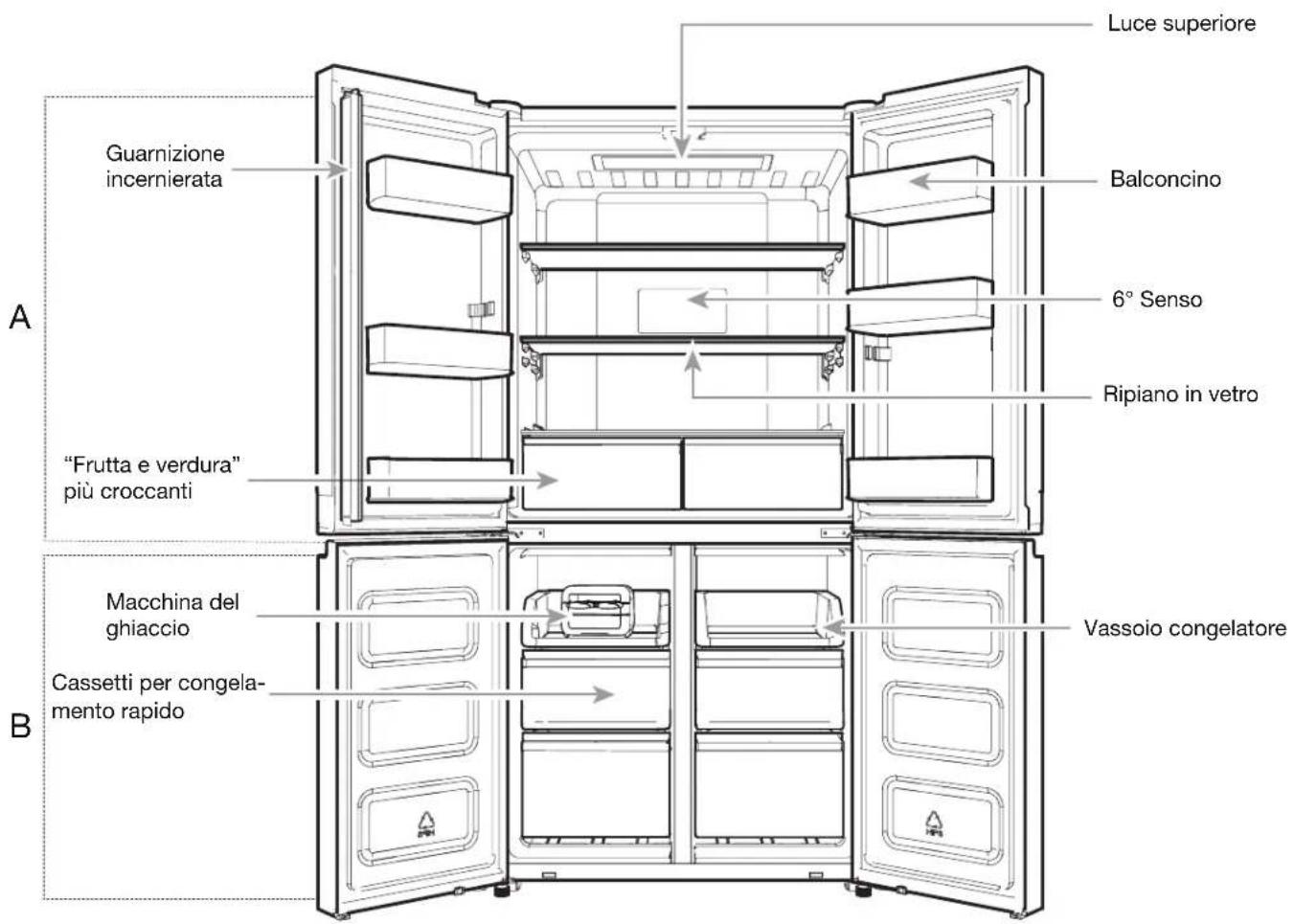

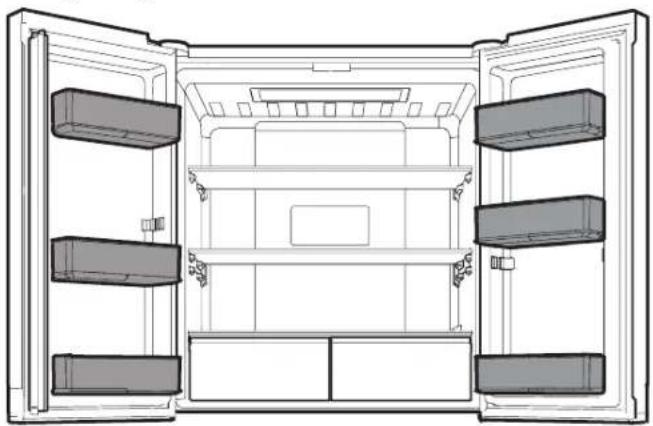

Balconcino 6° Senso Luce superiore Ripiano in vetro A . Frigorifero B . Congelatore C . Congelatore essibile (solo con WQ9 B1L, 6WM24NIHAS e WQ70900SXX) “Frutta e verdura” più croccanti Vassoio congelatore Cassetti per congela- mento rapido Macchina del ghiaccio Posizione della vite37 Uso dei comandi I controlli touch si trovano sulla porta sinistra del frigorifero. Il pannello di controllo contiene informazioni su vari pulsanti e indicatori. Gliindicatori di temperatura del frigorifero e del congelatore mostrano l’ultimo setpoint di temperatura.

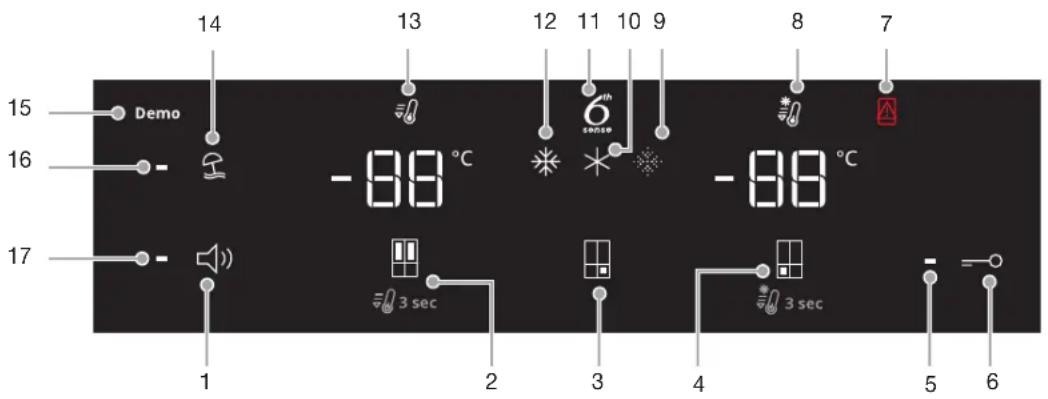

1. Pulsante Segnali sonori ON/OFF

2. Pulsante Temperatura Frigorifero (tenere premuto 3 sec.

4. Pulsante Temperatura Congelatore (tenere premuto 3 sec.

perCongelamento rapido)

5. Indicatore Blocco chiave

6. Pulsante Blocco chiave

9. Indicatore Congelamento leggero (solo con WQ9 B1L,

6WM24NIHAS e WQ70900SXX)

10. Indicatore Congelamento medio (solo con WQ9 B1L,

6WM24NIHAS e WQ70900SXX)

11. Indicatore 6° senso

12. Indicatore Congelamento tradizionale (solo con WQ9 B1L,

6WM24NIHAS e WQ70900SXX)

13. Indicatore Raffreddamento rapido

14. Pulsante modo Vacanze

15. Indicatore modo Demo (solo con WQ9 B1L, 6WM24NIHAS

16. Indicatore modo Vacanze

17. Indicatore Segnali sonori

Il pannello di controllo si spegne automaticamente dopo un minuto di inattività. Per accendere il pannello di controllo, premere un tasto qualsiasi. Visualizzazione e regolazione dei setpoint ditemperatura Regolazione della temperatura del comparto frigorifero e delcomparto congelatore: Per praticità i comandi del frigorifero e del congelatore sono preimpostati in fabbrica. Quando si installa il frigorifero per la prima volta assicurarsi che i comandi siano ancora impostati sui setpoint consigliati. I setpoint di fabbrica consigliati sono 3°C per il frigorifero e -18°C per il congelatore. Premendo il pulsante Temperatura Frigorifero o Congelatore si commutano i setpoint di temperatura in gradi Celsius (°C). IMPORTANTE: ■ attendere 24 ore prima di inserire gli alimenti nel frigorifero. Sesi inseriscono alimenti prima che il frigorifero si sia raffreddato completamente, si potrebbero deteriorare. NOTA: abbassando le temperature al di sotto dei setpoint consigliati non servirà a raffreddare i comparti più rapidamente. ■ Se la temperatura del frigorifero o del congelatore è troppo calda o troppo fredda, controllare che le prese d’aria non siano bloccate prima di regolare i comandi. ■ Le impostazioni consigliate dovrebbero essere idonee per il normale uso domestico. I comandi sono impostati correttamente se la temperatura del latte o dei succhi di fruttaè corretta e quando il gelato è solido. NOTA: in aree come un garage, un seminterrato o una veranda potrebbero esserci umidità più elevata o temperature estreme. Potrebbe essere quindi necessario modicare la temperatura rispetto a quelle consigliate per adattarle a queste condizioni. ■ Attendere almeno 24 ore tra una regolazione e l’altra. Controllare di nuovo le temperature prima di procedere adaltre regolazioni. Comandi 6° Senso Fresh Lock e Congelatore Il sensore 6° SENSO Fresh Lock garantisce un controllo preciso e costante della temperatura per preservare più a lungo, nel modo più naturale, gli alimenti freschi. Una volta rilevata una variazione di temperatura, il sensore attiva un compressore che ripristina rapidamente la temperatura originale. Il sensore 6° SENSO Freeze riduce al minimo le uttuazioni di temperatura nel congelatore grazie ad un innovativo sistema di gestione della temperatura. Le bruciature da freddo sui cibi congelati vengono limitate per preservare la qualità e il colore degli alimenti. Impostazione del Congelamento essibile (solo con WQ9 B1L, 6WM24NIHAS e WQ70900SXX) La funzione Congelamento essibile consente di commutare le temperature predenite per il comparto Congelamento essibile. Simbolo Funzione Temperatura Congelamento tradizionale -18°C Congelamento medio -12°C Congelamento leggero -7°C

• Per attivare/disattivare l'impostazione Più fredda (-20°C), premere il pulsante di Temperatura predenita del Congelamento essibile per 3 secondi. Quando l'impostazione Più fredda è attivata, tutte e tre le icone sono accese. Regolazione dell’impostazione di temperatura multipla ■ Congelamento tradizionale (-18°C): Alimenti già surgelati ealimenti freschi (max 12 mesi) ■ Congelamento medio (-12°C): Alimenti già surgelati (max 1 mese)

■ Congelamento leggero (-7°C): Alimenti già surgelati (max1settimana) ■ Se il congelatore essibile è impostato a una temperatura inferiore del congelatore, quest’ultimo si imposterà alla stessa temperatura del congelatore essibile. ■ La temperatura del comparto congelatore essibile potrebbe non raggiungere i -7°C quando la temperatura ambiente è intorno a 10°C o meno. Quando si regolano i setpoint di temperatura, utilizzare questa tabella come guida: CONDIZIONE REGOLAZIONE TEMPERATURA: Frigorifero troppo freddo Impostazione frigorifero di un 1° in più Frigorifero troppo caldo Impostazione frigorifero di un 1° in meno Congelatore troppo freddo Impostazione congelatore di un 1° in più Congelatore troppo caldo/troppo poco ghiaccio Impostazione congelatore di un 1° in meno NOTA: Prima di cambiare l’impostazione della temperatura del congelatore essibile, assicurarsi che la nuova temperatura sia idonea per gli alimenti già all’interno e per quelli che si vuole introdurre nel congelatore essibile. Raffreddamento rapido La funzione Raffreddamento rapido è utile nei periodi di utilizzo intenso del frigorifero, quando è pieno o per temperature ambiente temporaneamente calde. ■ Per attivare la funzione Raffreddamento rapido, tenere premuto il pulsante Temperatura Frigorifero per 3 secondi. Quandolafunzione è attivata, l’icona di Raffreddamento rapido si accende. La funzione Raffreddamento rapido rimane accesa per 2 ore a meno che non venga disattivata manualmente. ■ Per disattivare manualmente la funzione Raffreddamento rapido, tenere premuto il pulsante Temperatura Frigorifero per 3 secondi. L’icona di Raffreddamento rapido si spegne quando la funzione non è attivata. ■ Se si regola la temperatura del frigorifero, la funzione Raffreddamento rapido si disattiva automaticamente. Congelamento rapido La quantità di cibo fresco (in kg) che può essere congelato in 24ore è indicata sulla targhetta dell’apparecchio. ■ Premere il pulsante Temperatura Congelatore per 3secondi (no a quando l’indicatore di Congelamento rapido si accende), 24 ore prima di mettere cibo fresco nel congelatore. Dopoaver posizionato il cibo fresco nel congelatore, 24 ore sulla funzione Congelamento rapido sono generalmente sufcienti; dopo 50 ore la funzione Congelamento rapido si disattiva automaticamente. ■ Per disattivare manualmente la funzione Congelamento rapido, tenere premuto il pulsante Temperatura Congelatore per 3 secondi. L’ icona di Congelamento rapido si disattiva. ■ Se si regola la temperatura del congelatore, la funzione Congelamento rapido si disattiva automaticamente. Modo Vacanze Questa modalità è progettata per evitare che l’apparecchio sprechi energia nei periodi in cui non viene utilizzato regolarmente (ad esempio durante le ferie). Selezionando questa funzione, la temperatura del comparto frigorifero verrà impostata automaticamente su 12°C. ■ Per utilizzare il modo Vacanze, premere il pulsante corrispondente nché si accende l’indicatore del modo Vacanze sul display. ■ Per uscire dal modo Vacanze, premere il pulsante corrispondente nché non sarà più accesa l’icona del modo Vacanze sul display. ■ Se si regola la temperatura del frigorifero, la funzione Vacanze si disattiva automaticamente. IMPORTANTE: se si seleziona questa modalità, tutti i cibi e le bevande devono essere rimossi dal vano frigorifero. Segnali sonori ON-OFF Premere il pulsante per attivare/disattivare la segnalazione sonora. Blocco chiave ■ Tenere premuto il pulsante di Blocco 3 secondi per attivare lafunzione Blocco. ■ Per disattivare il blocco, tenere premuto il pulsante di Blocco per 3 secondi. La funzione Blocco ignora tutte le interazioni con il pannello di controllo nché l’utente non sblocca il pannello di controllo. Questa funzione consente di evitare modiche involontarie delle impostazioni. Modo Demo (solo con WQ9 B1L, 6WM24NIHAS e WQ70900SXX) Questo modo si utilizza quando il frigorifero è in esposizione in negozio o se si desidera disattivare il raffreddamento e tutte le altre funzioni (ad eccezione della luce interna). Il modo Demo si può utilizzare quando si parte per una lunga vacanza. Vedere la sezione “Operazioni prima della vacanza e del trasloco” per le operazioni da compiere quando si lascia il frigorifero in questa modalità per lunghi periodi di tempo. ■ Se si attiva il modo Demo, sul display si illumina l’icona corrispondente. ■ Entrare o uscire dal modo Demo premendo e tenendo premuti contemporaneamente i pulsanti Segnali sonori e Blocco per 3secondi. ■ Se è attivata la modalità Demo, togliere tutti gli alimenti dal frigorifero, dal congelatore e dal congelatore essibile, se presente. Funzioni aggiuntive Spia Porta aperta ■ La funzione Spia porta aperta emette un allarme e fa lampeggiare l’icona di “Porta aperta” quando una delle quattro porte è rimasta aperta per almeno 2 minuti. ■ L’allarme si ripete ogni 5 minuti. Chiudere tutte le porte per disattivarlo. NOTA: per silenziare l’allarme sonoro mentre le porte sono aperte, ad esempio durante la pulizia dell’interno del frigorifero, toccare un pulsante qualsiasi sul pannello comandi. L’allarme sonoro viene temporaneamente sospeso, ma l’icona della Porta aperta rimane visualizzata sul pannello comandi. Luce del frigorifero Il frigo dispone di una luce interna che si accende quando si apre la porta. NOTA: la luce è a LED e non serve quindi sostituire la lampadina. Se i LED non si accendono quando si apre la porta, rivolgersi all’assistenza tecnica.39

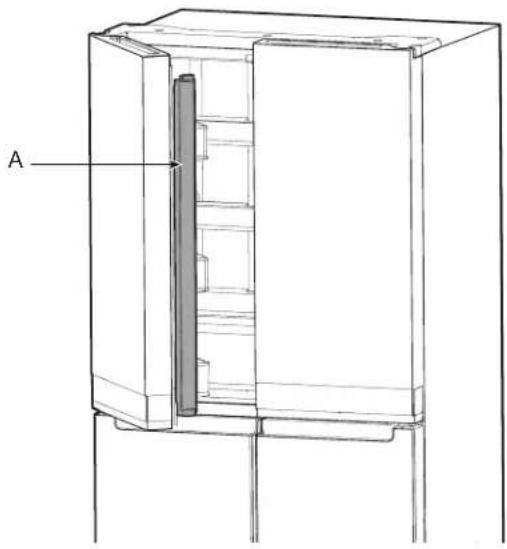

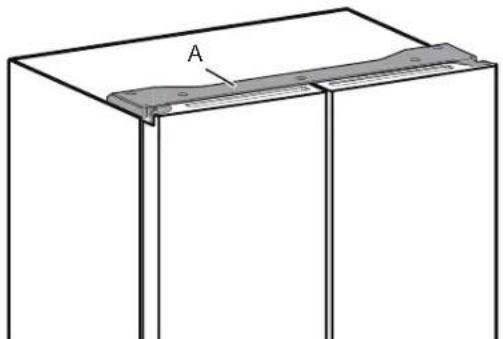

Apertura e chiusura delle porte Quando si accende l’apparecchio per la prima volta, è normale il riscaldamento del pannello laterale. La temperatura diminuisce dopo alcune ore. Le porte del vano frigorifero sono due. Si possono aprire e chiudere insieme o separatamente. La porta sinistra del frigoriferocomprende una guarnizione incernierata verticalmente. ■ Quando la porta sinistra viene aperta, la guarnizione incernierata si ripiega automaticamente all’interno in modo danon intralciare. ■ Quando entrambe le porte sono chiuse, la guarnizione incernierata forma automaticamente una sigillatura tra le dueporte. NOTA: Quando si chiude la porta, la guarnizione incernierata deve essere nella posizione corretta (ripiegata all'interno). In caso contrario premerà contro la porta destra o la staffa di ssaggio. I due interruttori delle porte del comparto frigorifero si trovano rispettivamente sui copricerniera superiori destro e sinistro. ■ Per la zona di congelamento e multi temperatura, l’interruttore della porta si trova nel montante inferiore. ■ L’interruttore porta utilizza un magnete per rilevare l’apertura/ chiusura della porta. ■ Assicurarsi che non vi siano magneti o apparecchi elettronici (altoparlanti, Coolvox

ecc.) entro 7,62 cm dal copricerniera. NOTA: la luce non si accende se non viene rilevata l’apertura della porta. Macchina del ghiaccio ■ Per la preparazione del ghiaccio, riempire il vassoio del ghiaccio con acqua puricata e collocare la macchina del ghiaccio manuale nel ripiano superiore del congelatore. Aspettare che si formi il ghiaccio e una volta che il ghiaccio èpronto, girare le manopole in senso orario per espellere i cubetti di ghiaccio nel contenitore del ghiaccio. ■ Sollevare leggermente il contenitore del ghiaccio ed estrarre ilcontenitore per accedere ai cubetti di ghiaccio. Il gruppo manuale della macchina del ghiaccio può essere rimosso dal congelatore quando non si desidera fare il ghiaccio per ottenere maggior spazio nel congelatore. Conservazione degli alimenti Conservazione delle uova Si raccomanda di conservare le uova a una temperatura costante per mantenerne la freschezza, quindi è meglio conservarle in frigorifero nel ripiano mediano. A. Guarnizione incernierata

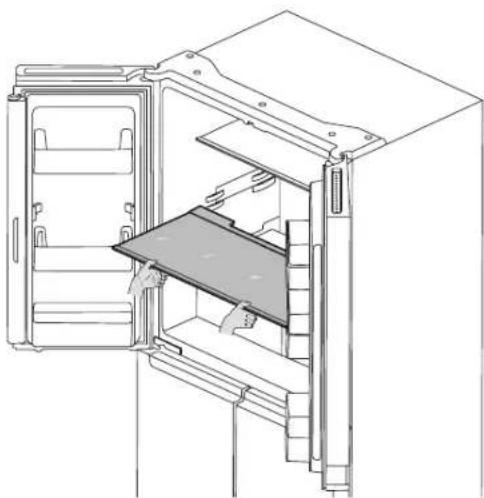

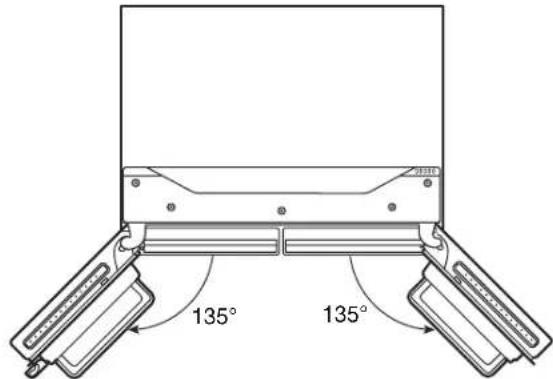

Regolazione altezza ripiano L’altezza del ripiano può essere regolata cambiando la sua posizione dal supporto inferiore a quello superiore e viceversa. ■ Aprire lo sportello laterale destro no all’apertura completa. ■ Estrarre il ripiano dal frigorifero e posizionarlo nella posizione di montaggio desiderata. ■ Assicurarsi che i ripiani siano riposizionati fermamente sui rispettivi supporti. Ripiani e strutture di supporto dei ripiani I ripiani del frigorifero sono regolabili per rispondere alle singole esigenze. Riporre insieme alimenti simili nel frigo e regolare la posizione delle mensole in altezza aiuta trovare subito ciò che si cerca. Siriduce inoltre il tempo in cui le porte restano aperte, a vantaggio del risparmio energetico. Per rimuovere e reinserire i ripiani:

1. Aprire completamente la porta destra e quella sinistra.

2. Rimuovere il ripiano mediano o superiore sollevandolo e

staccandolo dai supporti ripiano. Tirare quindi il ripiano in avanti e inclinarlo verso il basso in posizione verticale. Ruotareil ripiano in obliquo ed estrarlo dal frigo.

3. Rimuovere il ripiano inferiore sollevandolo e staccandolo dai

supporti ripiano. Tirare quindi il ripiano in avanti e inclinarlo verso l’alto in posizione verticale. Ruotare il ripiano in obliquo ed estrarlo dal frigo.

4. Per reinserire i ripiani mediano e superiore introdurli nel

frigorifero tenendoli inclinati orizzontalmente con la parte anteriore verso il basso. Alzare quindi la parte anteriore e far scivolare il ripiano all’interno nché la parte posteriore poggia sui supporti. Abbassare la parte anteriore e assicurarsi che il ripiano sia in sede.

5. Per reinserire il ripiano inferiore introdurre il ripiano

inclinato orizzontalmente con la parte anteriore verso l’alto. Abbassarequindi la parte anteriore e far scivolare il ripiano all’interno nché la parte posteriore poggia sui supporti. Abbassare la parte anteriore e assicurarsi che il ripiano siainsede. Cassetto Per rimuovere e reinserire i cassetti:

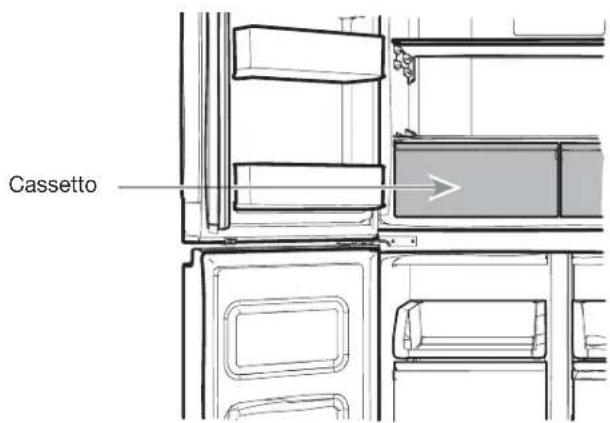

1. Afferrare la maniglia del cassetto ed estrarlo no a quando si

arresta. Sollevare il cassetto dalla guida inferiore.

2. Per riposizionare/reinserire il cassetto, poggiarlo sulla guida

inferiore e spingerlo oltre il fermo nché si blocca in sede. Informazioni importanti da sapere sui ripiani e coperchi in vetro: Non pulire i ripiani o i coperchi in vetro con acqua calda quando sono freddi. I ripiani e i coperchi possono rompersi se esposti a bruschi cambiamenti di temperatura o collisione, ad esempio urtandoli. Il vetro temperato si frantuma in tanti piccoli frammenti delle dimensioni di sassolini. È normale. I ripiani e i coperchi in vetro sono pesanti. Usare entrambe le mani per rimuoverli per evitare di farli cadere. 135° 135° Cassetto41 Balconcini del frigorifero I balconcini sulle porte del frigorifero sono regolabili, per rispondere alle singole esigenze. Comparti del congelatore Vassoio congelatore Il vassoio del congelatore è utile per accedere facilmente ai prodotti di uso frequente, congelare o semplicemente conservare avanzi o piccoli oggetti. Cassetti del congelatore Comparto di Congelamento rapido ■ I cassetti di Congelamento rapido permettono di conservare comodamente oggetti di grande volume. ■ L’opzione Congelamento rapido consente di conservare tutti gli alimenti surgelati in modo sicuro e trasparente. NOTA: La temperatura del congelatore si potrebbe raffreddare no a coincidere con quella del comparto Congelatore essibile, qualora il congelatore sia impostato su una temperatura più elevata rispetto al comparto Congelatore essibile. Comparto Congelamento essibile (solo con WQ9 B1L, 6WM24NIHAS e WQ70900SXX) Il comparto Congelamento essibile consente di selezionare uno dei tre livelli di temperatura del congelatore: -7°C, -12°C, -18°C e -20°C per garantire le migliori condizioni di conservazione per i diversi tipi di alimenti. Per massimizzare la capacità del congelatore, è possibile rimuovere il cassetto per accedere al ripiano. Per rimuovere il cassetto superiore:

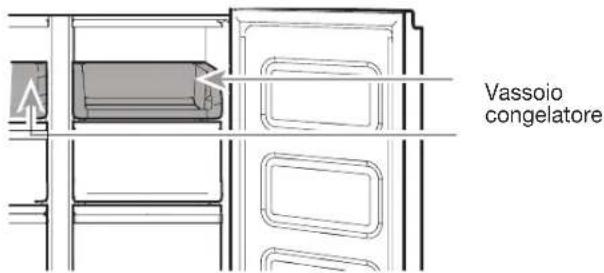

1. Afferrare la maniglia del cassetto ed estrarlo no a quando si

arresta. Sollevare il cassetto dalla guida inferiore.

2. Per riposizionare/reinserire il cassetto, poggiarlo sulla guida

inferiore e spingerlo oltre il fermo del cassetto nché si ferma in sede. Ripiano del congelatore (solo con WQ9 E1L e WQ9 B1L) Per ottimizzare la capacità del congelatore è possibile rimuovere il cassetto mediano per accedere al ripiano sottostante del congelatore. In questo modo è possibile caricare gli alimenti direttamente sul ripiano. Spiegazione dei segnali sonori Assegnazione tono Nome tono Esempi di utilizzo Accensione L’impianto di raffreddamento si attiva ogni volta che il prodotto si accende. Pressione tasti L’utente ha premuto un tasto valido. Non valido (errore) L’utente preme due o più pulsanti validi contemporaneamente. Interruzione del conto alla rovescia per i pulsanti da tenere premuti. Operazione eseguita Riconoscimento di entrata in qualsiasi modalità. Uscita Conferma dell’uscita da una modalità. Avviso Avviso di apertura porta. Questa tabella serve solo come riferimento rapido. Per i dettagli consultare le sezioni corrispondenti. In caso di incongruenze vale quanto descritto nelle varie sezioni. Accessori Per ordinare gli accessori, rivolgersi al rivenditore presso cui è stato acquistato il frigorifero. Vassoio congelatore Cassetti per con- gelamento rapido Congelamento essibile Cassetti42

MANUTENZIONE DEL FRIGORIFERO

Pulizia Tutte le sezioni Frigorifero, Congelatore e Congelamento essibile (solo con WQ9 B1L, 6WM24NIHAS e WQ70900SXX ) si sbrinano automaticamente. Tuttavia, pulire tutte le sezioni circa una volta al mese per evitare la formazione di odori. In caso di versamento di liquidi, asciugare subito. Pulizia dell’esterno Consultare le informazioni per la pulizia esterna speciche per il proprio modello. Tipo 1 — Porta liscia IMPORTANTE: i danni alla nitura liscia dovuti all’uso improprio di prodotti di pulizia o all’uso di detergenti non raccomandati non sono coperti dalla garanzia. Strumenti aflati o duri grafano la nitura.

Panno morbido, pulito Panni abrasivi Tovaglioli di carta o carta da giornale Tamponi in lana di acciaio Soluzione di acqua calda con detergente delicato Polveri o liquidi abrasivi Spray lavavetri Ammoniaca Detergenti a base di acido o aceto Detergenti per forni Liquidi inammabili NOTA: la carta da cucina grafa e può opacizzare il rivestimento chiaro della porta verniciata. Per evitare possibili danni usare solo panni morbidi e puliti per lucidare e pulire le porte. Tipo 2 — Acciaio inox IMPORTANTE: ■ Usare esclusivamente i panni e i detergenti per acciaio consigliati. I danni alla nitura in acciaio inossidabile dovuti all’uso improprio di prodotti di pulizia o all’uso di detergenti non raccomandati non sono coperti dalla garanzia. ■ Evitare di esporre gli elettrodomestici in acciaio inossidabile aelementi caustici o corrosivi come ambienti altamente salini, ad elevata condensa o umidità. I danni dovuti all’esposizione a questi elementi non sono coperti da garanzia.

Panno morbido, pulito Panni abrasivi Tovaglioli di carta o carta da giornale Tamponi in lana di acciaio Soluzione di acqua calda con detergente delicato Polveri o liquidi abrasivi Ammoniaca Detergenti a base di agrumi Detergenti a base di acido o aceto Detergenti per forni Per sporco resistente usare esclusivamente un detergente per acciaio specico per gli elettrodomestici. Perordinare il detergente, rivolgersi al rivenditore presso cui è stato acquistato ilfrigorifero. Il detergente per acciaio è solo per le parti in acciaio. Non far entrare in contatto il detergente e lucidante per acciaio inox con parti in plastica come le niture, i coperchi dell’erogatore o le guarnizioni delle porte. Tipo 3 — Acciaio anti impronte IMPORTANTE: ■ Evitare di esporre gli elettrodomestici in acciaio inossidabile aelementi caustici o corrosivi come ambienti altamente salini, ad elevata condensa o umidità. I danni dovuti all’esposizione a questi elementi non sono coperti da garanzia.

Panno morbido, pulito Panni abrasivi Tovaglioli di carta o carta da giornale Tamponi in lana di acciaio Soluzione di acqua calda con detergente delicato Polveri o liquidi abrasivi Spray lavavetri Ammoniaca Detergenti a base di acido o aceto Detergenti per forni Liquidi inammabili NOTA: ■ In caso di contatto accidentale pulire le parti in plastica con una spugna e una soluzione di detersivo delicato e acqua calda. Asciugare bene con un panno morbido. ■ Solo perché un detergente è liquido non signica che non sia non-abrasivo. Molti detergenti liquidi formulati per essere delicati sulle piastrelle e le superci lisce, di fatto danneggiano l’acciaio inossidabile. ■ L’acido citrico macchia in modo permanente l’acciaio. ■ Per evitare di danneggiare la nitura in acciaio inox del frigorifero: Evitare che queste sostanze rimangano sulla nitura: Senape Salse a base di agrumi Succo di pomodoro Prodotti a base di agrumi Sugo al pomodoro Rischio di esplosione Usare detergenti non inammabili. la mancata osservanza potrebbe essere causa di decesso, esplosione o incendio. AVVERTENZA43 Pulizia dell’interno

1. Staccare la spina del frigorifero o scollegare l’alimentazione

2. Lavare a mano, sciacquare e asciugare tutte le parti rimovibili

e le superci interne. Usare una spugna pulita o un panno morbido e un detersivo delicato diluito in acqua calda. NOTA: non usare detergenti abrasivi o aggressivi come spray per vetri, polveri abrasive, liquidi inammabili, cere per pulizia, detersivi concentrati, candeggina o detergenti contenenti derivati del petrolio sulle parti in plastica, l’interno, l’interno delle porte o le guarnizioni.

3. Inserire la spina del frigorifero o ricollegare l’alimentazione.

Condensatore Questo frigorifero è dotato di condensatore a nastratura di serpentine preformate nei anchi del mobile frigorifero. È normale sentire caldo su entrambi i lati. Luci Le luci nei comparti frigo e congelatore sono a LED e non necessitano di sostituzione. Se quando si apre la porta le luci non si accendono, contattare il rivenditore presso cui è stato acquistato il frigorifero. Inutilizzo e trasporto Vacanze Se si decide di lasciare acceso il frigorifero mentre si è in vacanza:

1. Consumare tutti i deperibili e congelare il resto.

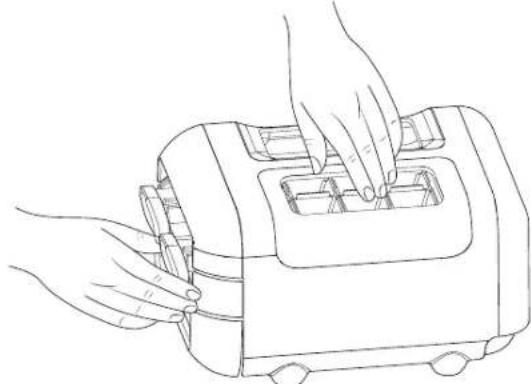

2. Se il frigorifero è dotato di una macchina del ghiaccio

automatica ed è collegato alla rete idrica, chiudere il rubinetto di alimentazione del frigorifero. Se il rubinetto non viene chiuso si possono causare danni alla proprietà.

3. Se si dispone di una macchina del ghiaccio automatica,

spegnere la macchina del ghiaccio. ■ Portare su spento (O) l’interruttore della macchina del ghiaccio integrata nella porta.

4. Vuotare il cestello del ghiaccio.

Se si decide di spegnere il frigorifero prima di partire: NOTA: Impostare il frigorifero in modalità Demo per il periodo in cui si sarà assenti. Vedere la sezione “Uso dei comandi”.

1. Rimuovere tutti gli alimenti dal frigorifero.

2. Se il frigorifero è dotato di una macchina del ghiaccio

automatica: ■ Chiudere il rubinetto di alimentazione dell’acqua alla macchina del ghiaccio almeno un giorno prima. ■ Quando viene prodotto l’ultimo carico di ghiaccio portare l’interruttore su spento (O) in modo che il display in alto all’interno del frigorifero si spenga, in base al modello.

3. Vuotare il cestello del ghiaccio.

4. Spegnere i comandi di temperatura. Vedere la sezione “Uso

5. Pulire il frigo, passarlo con un panno umido e asciugare bene.

6. Applicare con nastro di carta spessori di gomma o di legno

nella parte superiore delle porte, in modo che restino aperte per far circolare l’aria. Si eviterà la formazione di muffa e cattivi odori. Trasloco Se si deve trasportare il frigorifero in una nuova casa, seguire questa procedura per preparare il frigo al trasloco.

1. Se il frigorifero è dotato di una macchina del ghiaccio

automatica: ■ Chiudere il rubinetto di alimentazione dell’acqua alla macchina del ghiaccio almeno un giorno prima. ■ Scollegare la linea dell’acqua dal retro del frigorifero. ■ Quando viene prodotto l’ultimo carico di ghiaccio portare l’interruttore su spento (O) sulla macchina del ghiaccio o sui comandi, a seconda del modello.

2. Togliere tutti gli alimenti dal frigorifero e radunare tutti i

congelati in un imballo con ghiaccio secco.

3. Vuotare il cestello del ghiaccio.

4. Scollegare la spina del frigorifero.

5. Pulire, passare con un panno umido e asciugare bene.

6. Togliere tutte le parti rimovibili, incartarle accuratamente

e ssarle insieme con nastro adesivo in modo che non si spostino e non traballino durante il trasloco.

7. In base al modello, sollevare la parte anteriore del frigorifero

in modo che scorra meglio sui rulli o sollevare le viti di messa in piano in modo che non grafno il pavimento. Consultare le sezioni “Regolare le porte” o “Messa in piano del frigorifero echiusura porte”.

8. Fissare con nastro adesivo le porte chiuse e il cavo di

alimentazione sul retro del frigorifero. Una volta nella nuova casa, rimettere tutto a posto e fare riferimento alla sezione “Istruzioni di installazione” per preparare il frigorifero. Inoltre, se il frigorifero è dotato di una macchina del ghiaccio automatica, collegare la rete idrica al frigo.44

RISOLUZIONE DEI PROBLEMI

Problema Cause possibili Soluzione Funzionamento del frigorifero Il frigorifero non funziona. Controllare l’alimentazione elettrica. Inserire il cavo di alimentazione in una presa con messa a terra. Non utilizzare prolunghe. Accertarsi che la presa sia alimentata. Collegare una lampada per vericare che la presa funzioni. Resettare l’interruttore di circuito scattato. Sostituire eventuali fusibili bruciati. NOTA: se il problema persiste rivolgersi a un elettricista. Controllare i comandi. Assicurarsi che i comandi siano accesi. Vedere la sezione "Uso dei comandi”. Nuova installazione. Attendere 24 ore dopo l’installazione afnché il frigorifero si raffreddi completamente. NOTA: regolare i comandi di temperatura sui valori più bassi non serve a raffreddare più rapidamente nessun comparto. I comandi del frigorifero sono in modalità Demo (su alcuni modelli). Se il frigorifero è in modalità Demo, il raffreddamento è disattivato e sul pannello comandi si illumina la dicitura "Demo”. Per ulteriori informazioni vedere la sezione "Uso dei comandi”. Il motore sembra rimanere in funzione troppo a lungo. Ventole e compressore ad alta efcienza. I frigoriferi più grandi ed efcienti rimangono in funzione più a lungo a velocità più ridotte con velocità più efcienti dal punto di vista dei consumi. La temperatura ambiente o esterna è molto calda. È normale che il frigorifero rimanga in funzione più a lungo in queste condizioni. Per prestazioni ottimali, posizionare il frigorifero in un ambiente interno con temperatura controllata. Consultare la sezione "Requisiti dell’ambiente di installazione”. Di recente è stata aggiunta una grande quantità di alimenti. L’introduzione di cibo a temperatura ambiente causa il funzionamento prolungato del frigorifero che deve raffreddare l’aria no alla temperatura desiderata. Le porte vengono aperte troppo spesso o rimangono aperte troppo a lungo. L’aria più calda che entra nel frigorifero fa sì che il motore di raffreddamento funzioni più a lungo. Aprire la porta meno di frequente. La porta del frigorifero o il cassetto del congelatore sono aperti. Assicurarsi che il frigorifero sia in piano. Consultare la sezione "Messa in piano del frigorifero e chiusura porte”. Evitare che alimenti o contenitori blocchino la porta. Il frigorifero è impostato su una temperatura troppo bassa. Regolare il comando del frigorifero su un’impostazione meno fredda no a raggiungere la temperatura desiderata. La guarnizione della porta o del cassetto è sporca, usurata o rotta. Pulire o cambiare la guarnizione. Se vi sono perdite nella guarnizione della porta, il frigorifero rimane in funzione più a lungo per mantenere la temperatura desiderata. Provare le soluzioni indicate di seguito prima di contattare l'assistenza. AVVERTENZA Rischio di folgorazione Inserire la spina in una presa con messa a terra. Non rimuovere il polo di messa a terra. Non utilizzare un riduttore. Non utilizzare prolunghe. La mancata osservanza di queste istruzioni può essere causa di decesso, incendio o folgorazione.45

RISOLUZIONE DEI PROBLEMI

Problema Cause possibili Soluzione Le luci non funzionano. Il frigorifero è dotato di illuminazione a LED che non necessita di sostituzione. Se il frigorifero riceve alimentazione e le luci non si accendono quando si apre una porta o il cassetto, rivolgersial servizio di assistenza. Le porte sono rimaste aperte per più di 10 minuti. Chiudere le porte e il cassetto per resettare il sistema, quindi aprirli per riattivare le luci. L’interruttore della porta non rileva l’apertura della porta. Assicurarsi che non vi siano magneti o apparecchi elettronici entro 7,62 cm dal coperchio della cerniera. L’interfaccia del controllo temperatura non si accende. L’interfaccia del controllo temperatura è disattivata. Premere un pulsante qualsiasi dell’interfaccia per riattivare l’interfaccia del controllo temperatura. I pulsanti dell’interfaccia del controllo temperatura non funzionano correttamente. Provare ad accendere e spegnere il frigorifero per resettare i pulsanti. Se il problema persiste, rivolgersi ad servizio assistenza. L’interfaccia del controllo temperatura non riceve alimentazione. Controllare il cablaggio della cerniera della porta. Impossibile regolare l’impostazione dall’ interfaccia di controllo temperatura. La porta è aperta e viene attivato l’allarme laterale della porta. Chiudere lo sportello. Rumore insolito Per ascoltare i normali rumori emessi dal frigorifero, andare alla sezione Guida del prodotto/Domande frequenti del sito web della marca corrispondente e cercare i "rumori normali”. Di seguito sono elencati alcuni rumori normali con le relative spiegazioni. Il frigorifero sembra rumoroso. Il compressore del vostro nuovo frigorifero regola la temperatura in modo più efciente utilizzando meno energia, di conseguenza il suo funzionamento è più silenzioso in generale. La riduzione della rumorosità può far sì che si notino meglio altri rumori non familiari, ma che sono del tutto normali. Il rumore del compressore si sente più a lungo del previsto. Ventole e compressore ad alta efcienza. I frigoriferi più grandi ed efcienti rimangono in funzione più a lungo a velocità più ridotte con velocità più efcienti dal punto di vista dei consumi. Rumore pulsante/brusio Le ventole/compressore si regolano per ottimizzare le prestazioni durante il normale funzionamento del compressore È normale. Scoppiettii Contrazione/espansione delle pareti interne, in particolare durante il raffreddamento iniziale. È normale. Fischi/gocciolamento Flusso del refrigerante o usso dell’olio del compressore. È normale. Vibrazione Il frigorifero potrebbe non essere stabile. Regolare le viti di messa in piano e abbassare i piedini saldamente contro il pavimento. Consultare la sezione "Messa in piano del frigorifero e chiusura porte”. Sfrigolio Acqua che gocciola sulla resistenza durante il ciclo di sbrinamento. È normale. Acqua che scorre/gorgoglii Si possono sentire quando il ghiaccio si scioglie durante il ciclo di sbrinamento e l’acqua scorre nella vaschetta di raccolta. È normale. Provare le soluzioni indicate di seguito prima di contattare l'assistenza.46

RISOLUZIONE DEI PROBLEMI

Problema Cause possibili Soluzione Temperatura e condensa La temperatura è troppo alta. Il frigorifero è appena stato installato. Attendere 24 ore dopo l’installazione afnché il frigorifero si raffreddi completamente. I comandi non sono impostati correttamente per le condizioni ambientali. Regolare il comandi su una temperatura più fredda. Controllare la temperatura dopo 24 ore. Vedere la sezione "Uso dei comandi”. Le porte vengono aperte troppo spesso o non sono completamente chiuse. Lasciano entrare aria calda nel frigorifero. Aprire le porte il meno possibile e chiuderle completamente. Sono stati introdotti molti alimenti di recente. Attendere qualche ora perché il frigorifero torni alla sua temperatura normale. Il modo Demo è attivo. Disattivare il modo Demo. Vedere la sezione "Uso dei comandi”. Il modo Vacanze è attivo. Disattivare il modo Vacanze. Vedere la sezione "Uso dei comandi”. La temperatura nel frigorifero/ cassetto frutta e verdura è troppo fredda. Le prese d’aria del frigo sono bloccate. Se la presa d’aria del frigo, che si trova al centro della parete posteriore interna del frigo, è coperta da oggetti poggiati direttamente davanti, il frigo si raffredda eccessivamente. Allontanare gli oggetti dalla presa d’aria. I comandi non sono impostati correttamente per le condizioni ambientali. Regolare il comandi su una temperatura più calda. Controllare la temperatura dopo 24 ore. Vedere la sezione "Uso dei comandi”. La temperatura nel cassetto a temperatura controllata è troppobassa. Il comando non è impostato correttamente per gli elementi conservati nel cassetto. Regolare l’impostazione della temperatura. Vedere la sezione "Uso dei comandi” in "Uso del frigorifero”. C’è accumulo di umidità all’interno. NOTA: L’accumulo di un po’ diumidità è normale. L’ambiente è umido. Un ambiente umido contribuisce alla formazione di condensa. Le porte vengono aperte troppo spesso o non sono completamente chiuse. Lasciano entrare l’umidità nel frigorifero. Aprire le porte il meno possibile e chiuderle bene. Le porte sono bloccate in posizione aperta. Allontanare le confezioni di alimenti dalla porta. Un balconcino o un ripiano intralciano la chiusura. Spingere il balconcino o il ripiano nella posizione corretta. Riporre i liquidi in recipienti aperti. In questo caso aumenta l’umidità all’interno del frigorifero. Chiudere bene tutti i contenitori. C’è formazione di brina/ghiaccio nel comparto congelatore. La porta viene aperta spesso o è stata lasciata aperta. Aprire la porta il meno possibile e chiuderla completamente dopo l’uso. La guarnizione della porta non è in buono stato. Assicurarsi che le guarnizioni delle porte aderiscano completamente al vano frigorifero per fornire un isolamento adeguato. I comandi di temperatura non sono impostati correttamente. Vedere la sezione "Uso dei comandi” per le impostazioni di temperatura consigliate. Provare le soluzioni indicate di seguito prima di contattare l'assistenza.47

RISOLUZIONE DEI PROBLEMI

Per visualizzare un’animazione che mostra come regolare e allineare le porte, far riferimento alla sezione Guida del prodotto/Domande frequenti del sito web della marca corrispondente e cercare "Chiusura porte e allineamento porte”. Problema Cause possibili Soluzione Porte Le porte non si chiudono completamente. La porta è bloccata in posizione aperta. Allontanare le confezioni di alimenti dalla porta. Un balconcino o un ripiano intralciano la chiusura. Spingere il balconcino o il ripiano nella posizione corretta. Installato di recente Rimuovere tutti i materiali di imballaggio. È difcile aprire le porte. Le guarnizioni delle porte sono sporche o appiccicose. Pulire le guarnizioni e le superci di contatto con sapone delicato e acqua calda. Sciacquare e asciugare con un panno. Le porte sembrano disassate. Le porte devono essere allineate oppure il frigorifero deve essere messo in piano. Se è necessario allineare le porte, rivolgersi all’assistenza. Il frigorifero sembra instabile o viene avanti quando si aprono e chiudono le porte. I piedini frenati del frigorifero non sono aderenti al pavimento. Ruotare i due piedini frenati (uno su ciascun lato) in senso antiorario, in modo uguale, no a quando aderiscono al pavimento. Consultare la sezione "Messa in piano del frigorifero e chiusura porte”. Provare le soluzioni indicate di seguito prima di contattare l'assistenza. Rischio di esplosione Usare detergenti non inammabili. la mancata osservanza potrebbe essere causa di decesso, esplosione o incendio. AVVERTENZA48 SERVIZIO ASSISTENZA

PRIMA DI CONTATTARE IL SERVIZIO ASSISTENZA

1. Vericare se non è possibile eliminare da soli il problema con

l'aiuto dei suggerimenti forniti nella "Guida ricerca guasti".

2. Spegnere e riaccendere l'apparecchio per vericare se il

IL SERVIZIO DI ASSISTENZA PIÙ VICINO

Per ricevere assistenza, chiamare il numero indicato nel libretto di garanzia o seguire le istruzioni nel sito web www.whirlpool.eu Quando si contatta il Servizio Assistenza Clienti, specicare sempre: ■ una breve descrizione del guasto; ■ il tipo e il modello esatto dell’apparecchio; ■ il codice di assistenza (numero dopo la parola Service sulla targhetta). Il codice di assistenza è anche riportato sul libretto di garanzia; ■ il proprio indirizzo completo; ■ il proprio numero telefonico. Qualora si renda necessaria una riparazione, rivolgersi ad un Centro di Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).49 Table des matières
