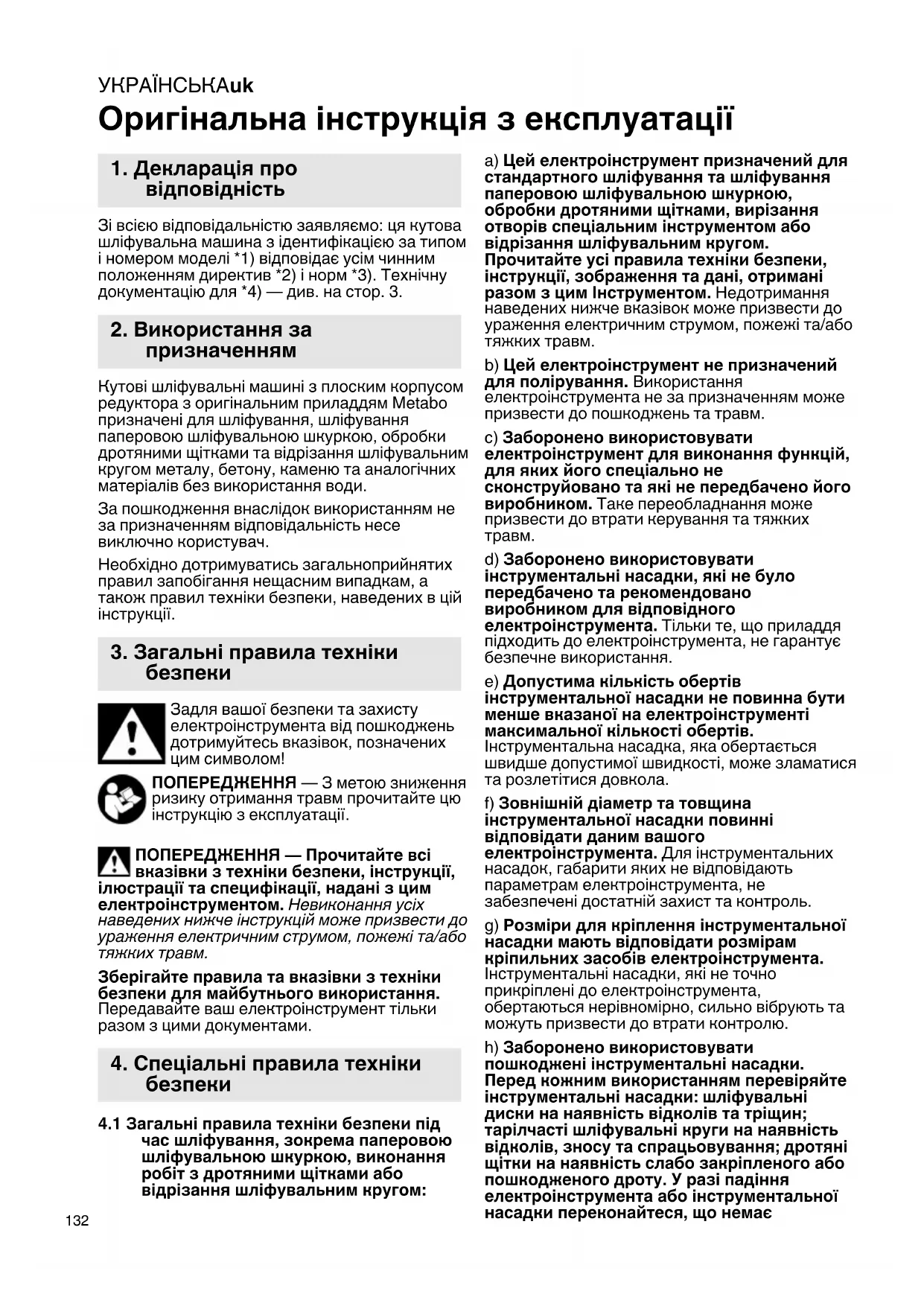

Оригінальна інструкція з експлуатації Зі всією відповідальністю заявляємо: ця кутова шліфувальна машина з ідентифікацією за типом і номером моделі *1) відповідає усім чинним положенням директив *2) і норм *3). Технічну документацію для *4) — див. на стор. 3. Кутові шліфувальні машині з плоским корпусом редуктора з оригінальним приладдям Metabo призначені для шліфування, шліфування паперовою шліфувальною шкуркою, обробки дротяними щітками та відрізання шліфувальним кругом металу, бетону, каменю та аналогічних матеріалів без використання води. За пошкодження внаслідок використанням не за призначенням відповідальність несе виключно користувач. Необхідно дотримуватись загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції. Задля вашої безпеки та захисту електроінструмента від пошкоджень дотримуйтесь вказівок, позначених цим символом! ПОПЕРЕДЖЕННЯ — З метою зниження ризику отримання травм прочитайте цю інструкцію з експлуатації. ПОПЕРЕДЖЕННЯ — Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх наведених нижче інструкцій може призвести до ураження електричним струмом, пожежі та/або тяжких травм. Зберігайте правила та вказівки з техніки безпеки для майбутнього використання. Передавайте ваш електроінструмент тільки разом з цими документами.

4.1 Загальні правила техніки безпеки під

час шліфування, зокрема паперовою шліфувальною шкуркою, виконання робіт з дротяними щітками або відрізання шліфувальним кругом: a) Цей електроінструмент призначений для стандартного шліфування та шліфування паперовою шліфувальною шкуркою, обробки дротяними щітками, вирізання отворів спеціальним інструментом або відрізання шліфувальним кругом. Прочитайте усі правила техніки безпеки, інструкції, зображення та дані, отримані разом з цим Інструментом. Недотримання наведених нижче вказівок може призвести до ураження електричним струмом, пожежі та/або тяжких травм. b) Цей електроінструмент не призначений для полірування. Використання електроінструмента не за призначенням може призвести до пошкоджень та травм. c) Заборонено використовувати електроінструмент для виконання функцій, для яких його спеціально не сконструйовано та які не передбачено його виробником. Таке переобладнання може призвести до втрати керування та тяжких

d) Заборонено використовувати інструментальні насадки, які не було передбачено та рекомендовано виробником для відповідного електроінструмента. Тільки те, що приладдя підходить до електроінструмента, не гарантує безпечне використання. e) Допустима кількість обертів інструментальної насадки не повинна бути менше вказаної на електроінструменті максимальної кількості обертів. Інструментальна насадка, яка обертається швидше допустимої швидкості, може зламатися та розлетітися довкола. f) Зовнішній діаметр та товщина інструментальної насадки повинні відповідати даним вашого електроінструмента. Для інструментальних насадок, габарити яких не відповідають параметрам електроінструмента, не забезпечені достатній захист та контроль. g) Розміри для кріплення інструментальної насадки мають відповідати розмірам кріпильних засобів електроінструмента. Інструментальні насадки, які не точно прикріплені до електроінструмента, обертаються нерівномірно, сильно вібрують та можуть призвести до втрати контролю. h) Заборонено використовувати пошкоджені інструментальні насадки. Перед кожним використанням перевіряйте інструментальні насадки: шліфувальні диски на наявність відколів та тріщин; тарілчасті шліфувальні круги на наявність відколів, зносу та спрацьовування; дротяні щітки на наявність слабо закріпленого або пошкодженого дроту. У разі падіння електроінструмента або інструментальної насадки переконайтеся, що немає

3. Загальні правила техніки

4. Спеціальні правила техніки

безпекиУКРАЇНСЬКА uk

пошкоджень, або візьміть непошкоджену насадку. Після перевірки та встановлення інструментальної насадки увімкніть Інструмент на хвилину на максимальні оберти, в цей час користувач та інші люди повинні знаходитися поза зоною обертання інструментальної насадки. Пошкоджені інструментальні насадки як правило ламаються на цьому етапі тестування.

i) Працюйте в засобах індивідуального

захисту. Залежно від сфери використання обирайте захисний щиток для обличчя, засоби захисту для очей або захисні окуляри. За потреби використовуйте респіратор, засоби захисту органів слуху, захисні рукавиці або спеціальний фартух, які захистять вас від невеликих часток шліфувального матеріалу та заготовок. Очі повинні бути захищені від часток, що розлітаються під час проведення різних робіт. Респіратор або фільтрувальна захисна маска повинні фільтрувати пил, що утворюється під час робіт. Якщо ви довгий час зазнаєте впливу шуму, може статися зниження слуху. j) Стежте за тим, щоб інші люди знаходились на безпечній відстані від вашої робочої зони. Кожен, хто наближається до робочої зони, повинен використовувати засоби захисту. Відламки заготовки або інструментальної насадки можуть відлетіти та завдати шкоди навіть за межами робочої зони. k) Тримайте електроінструмент тільки за ізольовані поверхні під час роботи, якщо є ризик зіткнення інструментальної насадки з прихованим електродротом або кабелем самого інструменту. Контакт з електропроводкою під напругою може призвести до передачі напруги також на металеві частини пристрою та спричинити ураження електричним струмом. l) Тримайте кабель живлення в стороні від електроінструментів, що обертаються. Якщо ви втратите контроль над приладом, можливе перерізання або захоплення мережевого кабелю, що може призвести до потрапляння вашої руки в зону обертання інструментальної

m) Ніколи не відкладайте електроінструмент, доки інструментальна насадка повністю не зупиниться. Можливий контакт інструментальної насадки, що обертається, з поверхнею, що може призвести до втрати контролю над електроінструментом. n) Під час перенесення електроінструмент не повинен працювати. Є ризик випадкового захоплення одягу та поранення тіла інструментальною насадкою, що обертається. o) Регулярно очищуйте вентиляційні отвори вашого електроінструмента. Вентилятор двигуна затягує пил усередину корпусу, внаслідок чого велике скупчення металевого пилу викликає ризик ураження електричним

p) Не використовуйте електроінструмент поблизу займистих матеріалів. Іскри можуть спричинити займання цих матеріалів. q) Не використовуйте інструментальні насадки, які потребують рідких охолоджувальних засобів. Використання води або інших рідких охолоджувальних засобів може призвести до ураження електричним

4.2 Віддача та відповідні правила безпеки

Віддача — це раптова реакція в результаті застрягання або блокування інструментальної насадки, що обертається: шліфувального диска, тарілчастого шліфувального круга, дротяної щітки тощо, внаслідок чого відбувається різка зупинка інструментальної насадки. Це спричинює неконтрольований рух електроінструмента в місті блокування у напрямку, протилежному напрямку обертання інструментальної насадки. Якщо, наприклад, шліфувальний круг заблокований або застряг в заготовці, заглиблена в заготовку кромка шліфувального круга спричиняє пошкодження круга та віддачу. Шліфувальний круг рухається у напрямку користувача або від нього, залежно від напрямку обертання круга в момент блокування. Крім того, при цьому шліфувальні круги можуть ламатися. Віддача є наслідком неналежного використання електроінструмента та/або невідповідних робочих умов. Запобігти появі віддачі допоможуть наведені нижче відповідні заходи. a) Міцно тримайте електроінструмент, ваші тіло та руки повинні перебувати в положенні, яке гарантує можливість протистояти віддачі. Завжди використовуйте додаткову рукоятку, якщо вона є, для максимального контролю сили віддачі або реактивних моментів під час розгону. За умови вживання відповідних заходів безпеки користувач здатний контролювати сили віддачі та реактивні

b) Не тримайте руки поблизу інструментальної насадки, що обертається. В момент віддачі інструментальна насадка може травмувати руку. c) Уникайте знаходження в зоні, в яку електроінструмент потрапить у разі віддачі. У разі віддачі електроінструмент рухається в напрямку, протилежному напрямку обертання шліфувального круга в момент блокування. d) Працюйте особливо уважно біля кутів, гострих кромок тощо. Не допускайте рикошету інструментальної насадки від заготовки та її заклинювання. Інструментальну насадку, що обертається, може заклинити біля кутів, гострих кромок та в разі рикошету. Наслідком є втрата контролю або віддача. e) Заборонено використовувати полотно для ланцюгової пили для різання деревини,УКРАЇНСЬКАuk

сегментований алмазний відрізний круг з відстанню між сегментами понад 10 мм, а також пилкове полотно з зубцями. Такі інструментальні насадки часто спричинюють віддачу та втрату контролю.

4.3 Особливі вказівки з техніки безпеки

під час шліфування та відрізання шліфувальним кругом: a) Використовуйте тільки ті абразивні інструменти, що рекомендовані для вашого електроінструмента, і захисний кожух, що передбачений для цих абразивних інструментів. У разі використання абразивних інструментів, що не передбачені для вашого електроінструмента, належний захист не гарантований, а отже відсутні гарантії безпеки. b) Шліфувальні круги вигнутого профілю мають бути встановлені таким чином, щоб їх шліфувальна поверхня не виступала над площиною захисного краю. Неправильно встановлений шліфувальний круг, який виходить за межі захисного краю, не може бути захищений належним чином. c) Захисний кожух треба надійно встановити на електроінструмент і для максимальної безпеки налаштувати таким чином, щоб відкритою залишалася лише найменша частина абразивного інструмента. Захисний кожух допомагає захистити користувача від уламків, випадкового контакту з абразивним інструментом та іскор, від яких може зайнятися

d) Абразивні інструменти необхідно використовувати тільки за призначенням. Наприклад: забороняється виконувати шліфування бічною поверхнею відрізного круга. Відрізні круги призначені для зняття матеріалу кромкою круга. Сили, що впливають на абразивний інструмент з бічної сторони, можуть спричинити його руйнування. e) Для установки шліфувального круга завжди використовуйте справний затискний фланець потрібного розміру і форми. Відповідні за формою і розміром фланці належним чином фіксують шліфувальний круг і знижують ризик його розлому. Затискні фланці для відрізних кругів можуть відрізнятися від затискних фланців для інших шліфувальних

f) Заборонено використовувати зношені шліфувальні круги від електроінструментів більшого розміру. Шліфувальні круги, виготовлені для електроінструментів більшого розміру, не розраховані на високу частоту обертання малогабаритних електроінструментів і тому можуть зруйнуватися. g) Під час користування кругами для двох цілей завжди використовуйте належний захисний кожух для відповідного застосування. Невикористання відповідного захисного кожуха може призвести до відсутності необхідного захисту, та як наслідок до тяжких травм.

4.4 Додаткові вказівки з техніки безпеки

при відрізанні шліфувальним кругом: a) Уникайте блокування відрізного круга та занадто високого притискного зусилля. Не виконуйте занадто глибокі розрізи. Перевантаження відрізного круга прискорює його зношування і збільшує схильність до перекосу або блокування і ,як наслідок, можливість віддачі або руйнування абразивного інструмента. b) Уникайте знаходження в зоні перед відрізним кругом, що обертається, і позаду нього. При зміщенні відрізного круга в оброблюваній заготовці в напрямку від себе електроінструмент у випадку віддачі може відскочити прямо на вас разом з кругом, що обертається. c) У разі заклинювання відрізного круга або переривання роботи вимкніть електроінструмент і дочекайтеся, поки круг повністю зупиниться. У жодному разі не намагайтеся витягнути відрізний круг, що обертається, з розрізу — можлива віддача. Встановіть і усуньте причину заклинювання. d) Не вмикайте інструмент знову, якщо він все ще знаходиться в оброблюваній заготовці. Перед продовженням роботи дочекайтеся, поки відрізний круг досягне робочої кількості обертів. Інакше можливе заклинювання круга, його вискакування з оброблюваної заготовки або віддача. e) Підпирайте плити або заготовки великого розміру, щоб знизити ризик у випадку заклинювання відрізного круга. Великі заготовки можуть прогинатися під власною вагою. Заготовку необхідно підпирати з двох сторін: близько лінії виконання розрізу та уздовж її кромки. f) Дотримуватись особливої обережності при виконанні заглибних розрізів в стінах та інших зонах, що не проглядаються. При заглибленні круга під час різання можливий контакт з газо- і водопроводами, електричною проводкою та іншими об'єктами, що спричинює

g) Не виконуйте криволінійний різ. Перевантаження відрізного круга прискорює його знос і збільшує схильність до перекосу або блокування і ,як наслідок, можливість віддачі або руйнування абразивного інструмента, що може призвести до тяжких травм.

4.5 Особливі вказівки з техніки безпеки

при шліфуванні паперовою шліфувальною шкуркою: a) Використовуйте шліфувальні листи відповідного розміру, дотримуйтесь інструкцій виробника щодо вибору шліфувальних листів. Шліфувальний лист, що виступає за межі шліфувального тарілчастого диска, може стати причиною травм,УКРАЇНСЬКА uk

застрягання, розриву шліфувального листа та

4.6 Особливі вказівки з техніки безпеки

при виконанні робіт з дротяними

a) Зважайте, що дротяні щітки втрачають шматочки дроту також при звичайному використанні. Не прикладайте занадто високе притискне зусилля. Шматочки дроту, що відлітають, можуть легко проходити скрізь тонку тканину одягу та/або проникати в шкіру. b) При використанні захисного кожуха не допускайте його контакту з дротяною щіткою. Тарілчасті і чашкові щітки під дією притискного зусилля і відцентрових сил можуть збільшувати свій діаметр. ПОПЕРЕДЖЕННЯ! Працювати в захисних окулярах. Працювати в засобах захисту органів

ПОПЕРЕДЖЕННЯ! Під час роботи завжди тримайте електроінструмент обома руками. Заборонено використовувати захисний кожух для шліфування під час виконання робіт з відрізання шліфувальним кругом. З міркувань безпеки під час виконання робіт з відрізання шліфувальним кругом використовувати захисний кожух для відрізання шліфувальним кругом. Заборонено торкатися інструментів, що обертаються! Заборонено використовувати сегментовані алмазні відрізні круги з відстанню між сегментами понад 10 мм. Допускається виключно від’ємний кут різання сегмента. Використовуйте тільки посилені відрізні круги. Використовуйте еластичні вкладки, якщо вони входять до комплекту абразивних інструментів і виробник наполягає на їх використанні. Дотримуйтесь рекомендацій виробника інструмента та приладдя! Захищайте диски від потрапляння мастила та ударів! Зберігайте шліфувальні диски та поводьтеся з ними відповідно до вказівок виробника. Зберігайте інструментальні насадки та поводьтеся з ними відповідно до вказівок

Заборонено використовувати відрізні круги для обдирних робіт або зачищення поверхонь! Необхідно уникати бічного тиску на відрізний

Заготовка повинна надійно прилягати до поверхні та бути закріплена від зісковзування, наприклад за допомогою затискних пристроїв. Для великих заготовок треба передбачити достатню опору. При використанні інструментальних насадок з різьбовою вставкою кінець шпинделя не повинен торкатися перфорованої основи абразивного інструмента. Переконайтеся, що різьба інструментальної насадки має достатню довжину для кріплення до шпинделя. Різьба інструментальної насадки повинна співпадати з різьбою шпинделя. Дані щодо довжини та різьби шпинделя див. на стор. 2 та в розділі 14. Технічні характеристики. Рекомендується використовувати придатну стаціонарну витяжну установку. Завжди підключайте пристрій захисного відключення (ПЗВ) з максимальним струмом витоку 30 мА. Після вимкнення кутової шліфувальної машини пристроєм захисного відключення необхідно перевірити та почистити інструмент. Див. розділ

Заборонено використовувати пошкоджені, некруглі та вібруючі інструментальні насадки. Уникайте пошкодження газових та водопровідних труб, електричної проводки та несучих стін (статика). Пошкоджену або потріскану додаткову рукоятку необхідно замінити. Заборонено експлуатувати інструмент з пошкодженою

Пошкоджений або потрісканий захисний кожух необхідно замінити. Заборонено експлуатувати інструмент з пошкодженим захисним кожухом. Закріплюйте малі заготовки. Використовуйте, наприклад, лещата. Якщо диски, встановлені на фланці, використовуються для двох цілей (комбіновані шліфувальні та відрізні диски), можна використовувати тільки такі типи захисних кожухів: тип А, тип С. Див. розділ 11.. Використовуйте відповідний захисний

Використання невідповідного захисного кожуха може призвести до втрати контролю та тяжких травм. Приклади неналежного використання: - Під час використання захисного кожуха типу А для шліфування торцем круга захисний кожух та заготовка можуть заважати одне одному, що призведе до недостатнього контролю. - Під час використання захисного кожуха типу В для відрізання шліфувальним кругом за допомогою приєднаних відрізних кругів виникає підвищений ризик від іскор, що відлітають, та часток від шліфування, а також уламків шліфувального круга у разі його

- Під час використання захисного кожуха типів А, В, С для абразивного відрізання або шліфування торцем круга бетону або цегляної кладки виникає підвищений ризик через пилове навантаження, а також через втрату контролю з віддачею як наслідок. - Під час використання захисного кожуха типів А, В, С з тарілчастою щіткою, товщина якої перевищує допустиму, дроти можуть зіткнутися з захисним кожухом і це може призвести до їх зламу.УКРАЇНСЬКАuk

Завжди використовуйте захисний кожух, що підходить до інструментальної насадки. Див. розділ 11.. Якщо ви працюєте в умовах запилення, переконайтеся, що усі вентиляційні отвори відкриті. Якщо потрібно очистити інструмент від пилу, зніміть спочатку акумуляторний блок (користуйтесь не металевими предметами) і не допускайте пошкодження внутрішніх деталей. Зниження впливу пилу: ПОПЕРЕДЖЕННЯ — пил, що утворюється під час шліфування паперовою шліфувальною шкуркою, розпилювання, шліфування, свердління та інших робіт, містить хімічні речовини, що спричиняють рак, вроджені вади або інші ушкодження репродуктивної системи. Приклади таких хімічних речовин: - свинець з фарби, що містить свинець, - мінеральний пил з будівельної цегли, цементу та інших речовин цегляної кладки, а також - миш’як та хром з хімічно обробленої деревини. Ступінь ризику залежить від того, як часто ви виконуєте цей вид робіт. Щоб зменшити вплив хімічних речовин: працювати необхідно в приміщеннях з достатньою вентиляцією та з використанням затверджених засобів індивідуального захисту, таких як респіратор, розроблений спеціально для фільтрації мікроскопічних частинок. Це також стосується пилу від інших матеріалів, наприклад деяких видів дерева (деревинний пил дуба або бука), металу, азбесту. Інші відомі захворювання — це, наприклад, алергічні реакції, захворювання дихальних шляхів. Не допускайте потрапляння пилу всередину тіла. Дотримуйтесь вказівок та національного законодавства стосовно вашого матеріалу, персоналу, сфери та місця використання (наприклад, положення про охорону праці, утилізацію тощо). Забезпечуйте уловлювання пилу в місці утворення, не допускайте його відкладення на

Для спеціальних робіт використовуйте відповідне приладдя. Завдяки цьому можна зменшити кількість пилу, що неконтрольовано потрапляє в довкілля. Використовуйте відповідні пристрої для видалення пилу. Дотримуйтеся правил експлуатації та підключення пристрою для видалення пилу. Для зменшення впливу пилу: - не направляйте потік повітря, що виходить з інструмента, на себе, людей, які знаходяться поблизу, та на скупчення пилу; - використовуйте витяжний пристрій та/або очищувач повітря; - належним чином провітрюйте робоче місце та забезпечуйте чистоту за допомогою пилососа. Під час підмітання та видування пил здіймається у повітря. - Захисний одяг необхідно очистити за допомогою пилососа або прання. Заборонено продувати, вибивати або чистити щіткою захисний одяг.

4.7 Правила техніки безпеки щодо

акумуляторного блока: Захищайте акумуляторні блоки від

Не допускати впливу відкритого вогню на акумуляторні блоки! Заборонено використовувати пошкоджені або деформовані акумуляторні блоки! Заборонено розкривати акумуляторні блоки! Заборонено торкатися чи закорочувати контакти акумуляторного блока! З несправного літій-іонного акумуляторного блока може витікати слабокисла легкозаймиста рідина! Якщо електроліт пролився і потрапив на шкіру, необхідно негайно промити цю ділянку великою кількістю води. У випадку потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря! Перед здійсненням будь-якого регулювання, переоснащення, технічного обслуговування або чищення необхідно вийняти акумуляторний блок із електроінструмента. Переконайтеся, що під час встановлення акумуляторного блока електроінструмент

Під час виймання та вставляння акумуляторного блока необхідно тримати інструмент так, щоб унеможливити неумисне натискання вмикача/вимикача. Якщо інструмент пошкоджений, необхідно вийняти з нього акумуляторний блок. Транспортування літій-іонних акумуляторних блоків: Транспортування літій-іонних акумуляторних блоків регулюється Законом про небезпечний вантаж (UN 3480 та UN 3481). Під час відправлення літій-іонних акумуляторних блоків з'ясуйте актуальні чинні норми. За потреби зверніться за інформацією до своєї транспортної компанії. Сертифіковану упаковку можна придбати в Metabo. Відправляйте акумуляторні блоки лише, якщо корпус не пошкоджений та немає витоку рідини. При відправленні вийміть акумуляторний блок з інструмента. Вживати заходи проти короткого замикання контактів (наприклад, ізолювати клейкою стрічкою). Див. стор. 2. 1 Дужка для нагвинчування / відгвинчування затискної гайки (без ключа) від руки * 2 Затискна гайка (без ключа)* 3 Опорний фланець

5. ОглядУКРАЇНСЬКА uk

4 Шпиндель 5 Кнопка фіксації шпинделя 6 Захисний кожух 7 Додаткова рукоятка / додаткова вібропоглинаюча рукоятка 8 Перемикач 9 Рукоятка 10 Блокіратор увімкнення * 11 Натискний перемикач * 12 Електронний сигнальний індикатор * 13 Кнопка для налаштування акумуляторного

14 Кнопка індикатора ємності* 15 Індикатор ємності та сигнальний індикатор * 16 Акумуляторний блок* 17 Фільтр від пилу * 18 Регулювальний ролик для встановлення кількості обертів 19 Кнопка фіксації* 20 Затискна гайка * 21 Ключ під два отвори * 22 Важіль кріплення захисного кожуха

• залежно від комплектації / не входить у комплект постачання

6.1 Спеціально для приладів, що

працюють від електромережі Перед введенням в експлуатацію упевніться, що вказані на технічній табличці приладу напруга та частота в мережі співпадають з даними вашої електромережі. Завжди підключайте пристрій захисного відключення (ПЗВ) з максимальним струмом витоку 30 мА.

6.2 Спеціально для акумуляторних

інструментів Фільтр від пилу У випадку сильно забрудненого середовища завжди встановлювати фільтр від пилу (17). З встановленим фільтром від пилу (17) інструмент нагрівається швидше. Електроніка захищає інструмент від перегрівання (див. розділ 10.). Встановіть фільтр від пилу (17), як показано. Див. стор. 2, мал. А.

Трохи підніміть фільтр від пилу (17) за верхній край і зніміть у напрямку вниз. Поворотна акумуляторна батарея див. стор. 2, мал. В. Задню деталь інструмента можна обертати у три етапи на 270° і таким чином підганяти форму інструмента до робочих умов. Працювати лише у зафіксованому положенні. Спочатку натисніть кнопку фіксації (19), потім у натиснутому стані поверніть задню частину електроінструменту. Під час повертання відпустіть кнопку. Фіксатор повинен заскочити з чутним «клацанням». Акумуляторний блок Перед використанням зарядіть акумуляторний блок (16). При зниженні потужності зарядіть акумуляторний блок. Акумуляторні блоки мають індикатор ємності та сигнальний індикатор (15) (залежно від комплектації): Оптимальна температура зберігання — від 10 °C до 30 °C. Літій-іонні акумуляторні блоки Li-Power оснащені сигнальним індикатором ємності (15): - Натисніть кнопку (14), і світлодіодні індикатори покажуть рівень заряду акумулятора. - Якщо блимає один світлодіод, акумуляторний блок майже розрядився і його потрібно

Під’єднання / від’єднання акумуляторного

Від‘єднання: натисніть кнопку розблокування акумуляторного блоку (13) і витягніть акумуляторний блок у напрямку (16) донизу

Під‘єднання: вставте акумуляторний блок (16) до фіксації.

6.3 Встановлення додаткової рукоятки

При виконанні будь-яких робіт завжди має бути встановлена додаткова рукоятка (7)! Додаткова рукоятка кріпиться з лівого або правого боку інструмента.

6.4 Встановлення захисного кожуха

З міркувань безпеки використовуйте виключно захисний кожух, призначений для відповідної інструментальної насадки! Використання невідповідного захисного кожуха може призвести до втрати контролю та тяжких травм. Див. також розділ 11. «Приладдя»! Захисний кожух для шліфування Призначений для роботи з обдирними дисками, ламельними шліфувальними кругами, алмазними відрізними дисками. Див. стор. 2, мал. Е. - Встановіть захисний кожух (6) на вказане

- Натисніть важіль і поверніть кожух закритою стороною до користувача. - Відпустіть важіль та повертайте кожух, доки важіль не зафіксується. - Перевірте надійність посадки: важіль повинен зафіксуватися, захисний кожух не повинен обертатися. Використовуйте інструментальні насадки, які захисний кожух перекриває не менше, ніж на 3,4 мм.

6. Введення в експлуатаціюУКРАЇНСЬКАuk

Перед усіма роботами з переоснащення вийміть акумуляторний блок з інструмента / відключіть мережевий штекер з розетки. Інструмент має бути вимкнений, шпиндель повинен зупинитися. З міркувань безпеки під час виконання робіт з відрізання шліфувальним кругом використовувати захисний кожух для відрізання шліфувальним кругом (див. розділ

7.1 Фіксація шпинделя

Кнопку фіксації шпинделя (5) можна натискати тільки при нерухомому

- Натисніть кнопку фіксації шпинделя (5) та

шпиндель (4) рукою, доки кнопка не зафіксується.

7.2 Встановлення шліфувального круга

див. стор. 2, мал. С. - Встановіть опорний фланець (3) на шпиндель. Фланець встановлений правильно, якщо він не обертається на шпинделі. - Покладіть шліфувальний круг на опорний фланець (3). Шліфувальний диск повинен рівномірно прилягати до фланця. Металевий фланець відрізного шліфувального диску повинен прилягати до опорного фланця.

7.3 Затягнення/відкручування затискної

гайки (без ключа) (залежно від комплектації) Затискну гайку (без ключа) (2) затягуйте тільки від руки! Під час роботи дужка (1) завжди повинна щільно прилягати до затискної гайки (2). Затягнення затискної гайки (без ключа) (2): Якщо інструментальна насадка в області затиску має товщину більше 6 мм, затискну гайку (без ключа) використовувати не можна! В цьому випадку користуйтеся звичайною затискною гайкою (20) та відповідним ключем під два отвори (21). - Зафіксуйте шпиндель (див. розділ 7.1). - Підійміть дужку (1) затискної гайки догори. - Встановіть затискну гайку (2) на шпиндель (4). Див. стор. 2, мал. D. - Тримайте за дужку (1) затискну гайку та рукою затягніть її за годинниковою стрілкою. - Знову опустіть дужку (1) донизу. Відкручування затискної гайки (без ключа) (2): - Зафіксуйте шпиндель (див. розділ 7.1). - Підійміть дужку (1) затискної гайки догори. - Відкрутіть затискну гайку (2) проти годинникової стрілки рукою.

для відкручування надто міцно затягнутої затискної гайки (2) можна використовувати ключ під два отвори.

7.4 Затягнення/відкручування затискної

Затягнення затискної гайки (20): Затискна гайка має 2 різні сторони. Накрутіть затискну гайку на шпиндель, як показано на

Див. стор. 2, мал. D. - А) Для тонких шліфувальних дисків: Буртик затискної гайки (20) повернутий догори, що забезпечує надійний затиск тонких

В) Для товстих шліфувальних дисків: Буртик затискної гайки (20) повернутий донизу, що забезпечує надійне розташування гайки на шпинделі. - Зафіксуйте шпиндель. Затягніть гайку (20) ключем під два отвори (21) за годинниковою

Відкручування затискної гайки: - Зафіксуйте шпиндель (див. розділ 7.1). Відкрутіть затискну гайку (20) ключем під два отвори (21) проти годинникової стрілки.

8.1 Налаштування частоти обертання

WVBF 18 LT BL 11-125 Quick WVBF 18 LTX BL 15-150 Quick Регулювальним роликом (18) можна попередньо обрати частоту обертання і плавно змінювати її. Положення 1-6 відповідають приблизно таким значенням частоти обертання на холостому

8.2 Увімкнення/вимкнення

Інструмент завжди треба тримати обома

Підводьте до заготовки тільки увімкнений інструмент. Стежте за тим, щоб інструмент не втягував зайвий пил і тирсу. При увімкненні та вимкненні тримайте його подалі від скупчень пилу. Не кладіть вимкнений інструмент до повної зупинки двигуна. Не допускайте неумисного запуску: завжди вимикайте інструмент, якщо вилку було витягнуто з розетки або стався збій енергопостачання. Не допускайте випадкового запуску: завжди вимикайте інструмент, якщо з нього вийнято акумуляторний блок.

8. ЕксплуатаціяУКРАЇНСЬКА uk

У режимі безперервної роботи інструмент продовжує працювати, навіть якщо він вирветься з рук. Тому завжди міцно тримайте інструмент двома руками за рукоятку, займіть стійке положення і повністю сконцентруйтеся на виконуваній роботі. Інструменти з перемикачем: Увімкнення: пересуньте перемикач (8) уперед. Для роботи у безперервному режимі пересуньте перемикач назад до фіксації. Вимкнення: натисніть на задній кінець перемикача (8) і відпустіть. Прилади із запобіжним вимикачем (з функцією автоматичної зупинки) (Інструменти з маркуванням WP..., WPF..., WEP...,WEPF...) Увімкнення: пересуньте блокіратор увімкнення (10) у напрямку стрілки і натисніть натискний перемикач (11). Вимкнення: відпустіть натискний перемикач (11).

8.3 Вказівки щодо виконання робіт

Стандартне шліфування і шліфування наждачним папером: Притискуйте інструмент з помірним зусиллям і переміщуйте його по поверхні назад і вперед, щоб поверхня заготовки не перегрівалася. Обдирні роботи: для отримання гарного результату працюйте з кутом нахилу 30° - 40°. Відрізання шліфувальним кругом: При відрізанні шліфувальним кругом завжди працюйте в зустрічному напрямку (див. малюнок). Інакше інструмент може несподівано вискочити з розрізу. Працюйте з помірною подачею, відповідно до оброблюваного матеріалу. Не допускайте перекосу, не натискайте і не розгойдуйте інструмент. Роботи з використанням дротяних щіток: Притискайте інструмент з помірним зусиллям. Перед здійсненням будь-якого регулювання, переоснащення, технічного обслуговування або чищення необхідно вийняти акумуляторний блок із електроінструмента. Регулярно очищати фільтр для пилу: зняти і продути його стисненим повітрям. Також час від час виймайте акумуляторний блок і протирайте контактну поверхню між акумуляторним блоком та інструментом сухою ганчіркою, та видаляйте відкладення. Якщо акумуляторний блок не знімається: див. розділ

При роботі можливе скупчення часток оброблюваного матеріалу всередині електроінструмента. Це погіршує охолодження електроінструмента. Струмопровідні скупчення пилу можуть погіршити захисну ізоляцію електроінструмента, що спричиняє ризик ураження електричним струмом. Через невеликі рівні проміжки часу ретельно очищуйте передні і задні вентиляційні щілини електроінструмента або продувайте їх сухим повітрям. Перед цим необхідно від’єднати електроінструмент від джерела живлення. Під час виконання цих робіт працювати в захисних окулярах і відповідному респіраторі. Звертайте увагу на технічно правильну витяжку при

10.1 Машини, що працюють від мережі:

- Захист від перевантаження: частота обертання СИЛЬНО зменшується. Температура двигуна занадто висока! Залиште інструмент працювати на холостому ході, поки він не охолоне. - Захист від перевантаження: частота обертання ЗЛЕГКА зменшується. Машина перевантажена. Продовжуйте роботу зі зменшеними навантаженням. - Захисне відключення Metabo S-automatic: інструмент ВИМКНУВСЯ самостійно. При занадто швидкому наростанні струму (це відбувається, наприклад, при раптовому блокуванні або віддачі) електроінструмент вимикається. Вимкніть електроінструмент перемикачем (8). Після цього його необхідно знову ввімкнути інструмент і продовжити роботу в нормальному режимі. Уникайте блокування в подальшому. Див. розділ 4.2. - Захист від повторного запуску: інструмент не працює. Спрацював захист від повторного запуску. Якщо при увімкненому інструменті вилку кабелю живлення вставити в розетку, або після збою відновлено подачу електроживлення, інструмент не запуститься. Вимкніть і знову увімкніть інструмент.

10.2 Акумуляторний інструмент:

Електронний сигнальний індикатор (12) блимає, електроінструмент не

Акумуляторний блок розряджений, зависока температура або спрацював захист від повторного запуску. Вимкніть і знову увімкніть інструмент. Якщо акумуляторний блок встановити при увімкненій машині, машина не запускається. При використанні акумуляторного блоку, який не належить до CAS, інструмент не запускається.

10. Усунення несправностейУКРАЇНСЬКАuk

Електронний сигнальний індикатор (12) постійно горить Під час роботи сталося перевантаження, тимчасово потужність може бути меншою. Знизити робочий тиск. Електронне захисне відключення: інструмент ВИМКНУВСЯ самостійно. При занадто швидкому наростанні струму (це відбувається, наприклад, при раптовому блокуванні або віддачі) електроінструмент вимикається. Вимкнути інструмент. Після цього його необхідно знову ввімкнути інструмент і продовжити роботу в нормальному режимі. Уникайте блокування в подальшому. Завжди використовуйте інструментальну насадку, призначену для виконання робочого завдання, а також передбачений захисний кожух. Див. стор. 4. (Малюнки наведено для прикладу). Робоче завдання: 1 = шліфування поверхні 2 = відрізання шліфувальним кругом 5 = шліфування паперовою шліфувальною

Інструментальні насадки:

1.1 = диск для чорнового шліфування

2.1 = відрізний круг «Метал»

2.2 = відрізний круг «Цегляна кладка / бетон»

2.3 = алмазний відрізний круг «Цегляна кладка /

2.4 = відрізний круг, що використовується для

двох цілей (комбінований шліфувальний та відрізний круг)

5.1 = ламельні тарілчасті шліфувальні диски

5.2 = шліфувальний тарілчастий диск для

шліфувальних листів передбачений захисний кожух: Тип A = захисний кожух для відрізних робіт/ захисний кожух включно з накладкою на захисний кожух для відрізних робіт Тип В = захисний кожух для шліфування - Акумуляторні блоки: № для замовл.: 6253680005,5 А·г (LiHD) № для замовл.: 6253690008,0 А·г (LiHD) № для замовл.: 62554900010,0 А·г (LiHD)

- Зарядні пристрої: ASC 55, ASC 145 і т.і. Додаткове приладдя: (також див. www.metabo.com) Ремонт електроінструмента повинні здійснювати тільки кваліфіковані фахівці-

Для ремонту електроінструмента Metabo звертайтесь до регіонального представництва Metabo. Адреси див. на сайті www.metabo.com. Пошкоджений мережевий кабель можна замінити тільки на спеціальний, оригінальний мережевий кабель Metabo, який можна придбати у сервісному центрі Metabo. Списки запасних частин можна завантажити на сайті www.metabo.com. Пил, що утворюється при шліфуванні, може містити шкідливі речовини, тому його необхідно утилізувати належним чином окремо від побутових відходів, в призначених для цього

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і

Пакувальні матеріали необхідно утилізувати відповідно до їхнього маркування згідно з комунальними правилами. Додаткову інформацію наведено на сайті www.metabo.com у розділі «Сервіс». Тільки для країн ЄС: заборонено утилізувати електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/19/ЄС про зберігання, збирання та переробку відходів електричного і електронного обладнання та відповідними національними нормами відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки. Спеціальні вказівки для акумуляторних інструментів: Заборонено утилізувати акумуляторні блоки разом з побутовими відходами! Несправні чи відпрацьовані акумуляторні блоки необхідно здавати дилерові фірми Metabo! Заборонено викидати акумуляторні блоки у

Перед тим як утилізувати акумуляторний блок, розрядіть його в електроінструменті. Вживати заходи проти короткого замикання контактів (наприклад, ізолювати клейкою стрічкою). Пояснення до даних, наведених на стор. 3. Залишаємо за собою право на технічні зміни. U = напруга акумуляторного блока

max = макс. діаметр інструментальної

max,1 = макс. допустима товщина інструментальної насадки в області затиску при використанні затискної гайки (20)

max,2 = макс. допустима товщина інструментальної насадки в області затиску при використанні швидкозатискної гайки Quick (2)

max,3 = обдирний/відрізний диск: макс. допустима товщина інструментальної насадки

14. Технічні характеристикиУКРАЇНСЬКА uk

max,4 = макс. допустима товщина тарілчастих щіток M = різьба шпинделя l = довжина шліфувального шпинделя

• = частота обертання на холостому ході (максимальна)

= номінальна споживана потужність

= віддавана потужність m = вага з найменшим акумуляторним блоком / вага без кабелю живлення Результати вимірювань отримані згідно зі стандартом EN 62841. Інструмент класу захисту ІІ ~ Змінний струм постійний струм На вказані технічні характеристики поширюються допуски, передбачені чинними стандартами. *Електромагнітні завади. У разі дуже сильних зовнішніх електромагнітних завад в окремих випадках можуть виникнути тимчасові коливання частоти обертання або спрацьовує захист від повторного запуску. У такому разі вимкніть і знову увімкніть інструмент. Значення емісії шуму За допомогою цих значень можна оцінювати і порівнювати емісію шуму різних електроінструментів. Залежно від умов експлуатації, стану електроінструмента або інструментальних насадок фактичне навантаження може бути вище або нижче. Для оцінки зразкового рівня емісії враховуйте перерви в роботі та фази роботи зі зниженим (шумовим) навантаженням. Визначте перелік організаційних заходів щодо захисту користувача з урахуванням відповідних значень емісії шуму. Шліфування тонких металевих листів або інших незначно вібруючих заготовок із великою площею поверхні може призвести до суттєвого збільшення загальної емісії шуму (до 15 дБ) порівняно із вказаними значеннями емісії шуму. Такі заготовки необхідно тримати якнайдалі від джерела звукового випромінювання за допомогою відповідних заходів (наприклад, встановлення важких, гнучких звукоізоляційних килимків). Крім того, під час оцінювання ризику заподіяння шкоди через шумове навантаження, а також під час вибору відповідного засобу захисту органів слуху потрібно враховувати підвищену емісію

Сумарне значення вібрації (векторна сума трьох напрямків) розраховується відповідно до стандарту EN 62841:

h, SG = значення вібрації (шліфування поверхонь)

h, DS = значення вібрації (шліфування шліфувальним тарілчастим диском)

h,SG/DS = коефіцієнт похибки (вібрація) Рівень звукового тиску за типом А

= рівень звукового тиску

= рівень звукової потужності

= коефіцієнт похибки Під час роботи рівень шуму може перевищувати 80 дБ(A). Працювати в засобах захисту органів
