BRUGSANVISNING WPF 18 LTX 125 Quick IK METABO

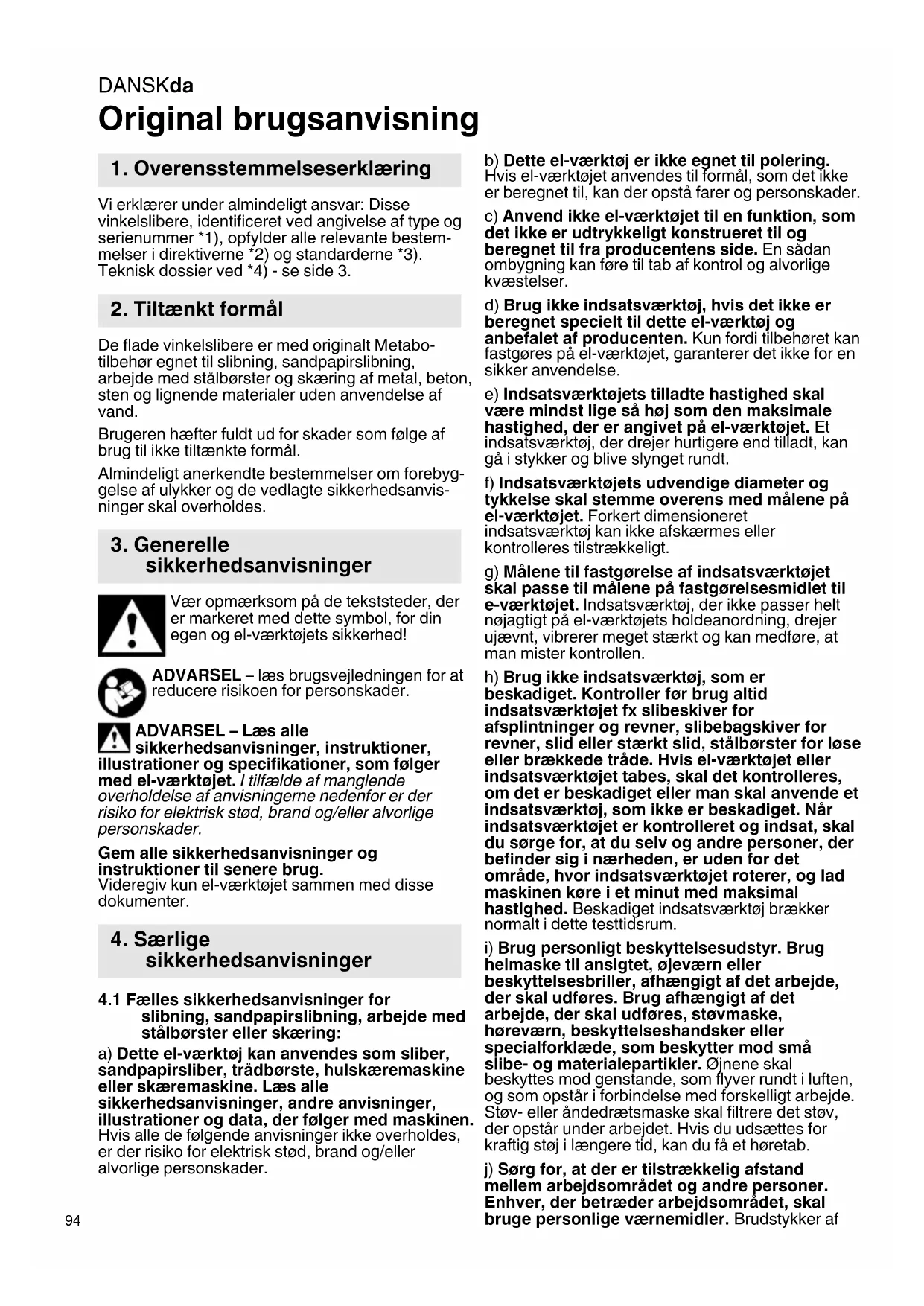

Original brugsanvisning Vi erklærer under almindeligt ansvar: Disse vinkelslibere, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestem- melser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3. De flade vinkelslibere er med originalt Metabo- tilbehør egnet til slibning, sandpapirslibning, arbejde med stålbørster og skæring af metal, beton, sten og lignende materialer uden anvendelse af vand. Brugeren hæfter fuldt ud for skader som følge af brug til ikke tiltænkte formål. Almindeligt anerkendte bestemmelser om forebyg- gelse af ulykker og de vedlagte sikkerhedsanvis- ninger skal overholdes. Vær opmærksom på de tekststeder, der er markeret med dette symbol, for din egen og el-værktøjets sikkerhed! ADVARSEL – læs brugsvejledningen for at reducere risikoen for personskader. ADVARSEL – Læs alle sikkerhedsanvisninger, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle sikkerhedsanvisninger og instruktioner til senere brug. Videregiv kun el-værktøjet sammen med disse dokumenter.

4.1 Fælles sikkerhedsanvisninger for

slibning, sandpapirslibning, arbejde med stålbørster eller skæring: a) Dette el-værktøj kan anvendes som sliber, sandpapirsliber, trådbørste, hulskæremaskine eller skæremaskine. Læs alle sikkerhedsanvisninger, andre anvisninger, illustrationer og data, der følger med maskinen. Hvis alle de følgende anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. b) Dette el-værktøj er ikke egnet til polering. Hvis el-værktøjet anvendes til formål, som det ikke er beregnet til, kan der opstå farer og personskader. c) Anvend ikke el-værktøjet til en funktion, som det ikke er udtrykkeligt konstrueret til og beregnet til fra producentens side. En sådan ombygning kan føre til tab af kontrol og alvorlige kvæstelser. d) Brug ikke indsatsværktøj, hvis det ikke er beregnet specielt til dette el-værktøj og anbefalet af producenten. Kun fordi tilbehøret kan fastgøres på el-værktøjet, garanterer det ikke for en sikker anvendelse. e) Indsatsværktøjets tilladte hastighed skal være mindst lige så høj som den maksimale hastighed, der er angivet på el-værktøjet. Et indsatsværktøj, der drejer hurtigere end tilladt, kan gå i stykker og blive slynget rundt. f) Indsatsværktøjets udvendige diameter og tykkelse skal stemme overens med målene på el-værktøjet. Forkert dimensioneret indsatsværktøj kan ikke afskærmes eller kontrolleres tilstrækkeligt. g) Målene til fastgørelse af indsatsværktøjet skal passe til målene på fastgørelsesmidlet til e-værktøjet. Indsatsværktøj, der ikke passer helt nøjagtigt på el-værktøjets holdeanordning, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man mister kontrollen. h) Brug ikke indsatsværktøj, som er beskadiget. Kontroller før brug altid indsatsværktøjet fx slibeskiver for afsplintninger og revner, slibebagskiver for revner, slid eller stærkt slid, stålbørster for løse eller brækkede tråde. Hvis el-værktøjet eller indsatsværktøjet tabes, skal det kontrolleres, om det er beskadiget eller man skal anvende et indsatsværktøj, som ikke er beskadiget. Når indsatsværktøjet er kontrolleret og indsat, skal du sørge for, at du selv og andre personer, der befinder sig i nærheden, er uden for det område, hvor indsatsværktøjet roterer, og lad maskinen køre i et minut med maksimal hastighed. Beskadiget indsatsværktøj brækker normalt i dette testtidsrum.

i) Brug personligt beskyttelsesudstyr. Brug

helmaske til ansigtet, øjeværn eller beskyttelsesbriller, afhængigt af det arbejde, der skal udføres. Brug afhængigt af det arbejde, der skal udføres, støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, som beskytter mod små slibe- og materialepartikler. Øjnene skal beskyttes mod genstande, som flyver rundt i luften, og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Hvis du udsættes for kraftig støj i længere tid, kan du få et høretab. j) Sørg for, at der er tilstrækkelig afstand mellem arbejdsområdet og andre personer. Enhver, der betræder arbejdsområdet, skal bruge personlige værnemidler. Brudstykker af

sikkerhedsanvisninger

sikkerhedsanvisningerDANSK da

emnet eller brækkede indsatsværktøjer kan flyve væk og medføre personskader også uden for det direkte arbejdsområde. k) Hold kun el-værktøjet i de isolerede greb, når der udføres arbejde, hvor indsatsværktøjet kan komme i kontakt med skjulte strømledninger eller maskinens eget kabel. Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød. l) Hold netkablet væk fra roterende indsatsværktøj. Hvis du mister kontrollen over maskinen, kan netkablet blive skåret over eller ramt, og din hånd eller arm kan blive trukket ind i det roterende indsatsværktøj. m) Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over el-værktøjet. n) Lad ikke el-værktøjet køre, mens du bærer det. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj og indsatsværktøjet kan bore sig ind i din krop. o) Rengør el-værktøjets ventilationsåbninger regelmæssigt. Motorventilatoren trækker støv ind i maskinens hus og ved store mængder metalstøv kan der opstå elektriske farer. p) Brug ikke el-værktøjet i nærheden af brandbare materialer. Gnister kan antænde disse materialer. q) Brug ikke indsatsværktøj, der kræver flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan medføre elektrisk stød.

4.2 Tilbageslag og tilsvarende

sikkerhedsanvisninger Tilbageslag er en pludselig reaktion, som skyldes, at et blokerende eller stødvist drejendes indsatsværktøj, fx slibeskive, slibebagskive, stålbørste osv., sætter sig fast eller blokerer. Fastsættelse eller blokering medfører, at det roterende indsatsværktøj stopper pludseligt. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet. Hvis fx en slibeskive sidder fast eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, sætte sig fast, hvorved slibeskiven brækker af eller fører til et tilbageslag. Slibeskiven bevæger sig derefter hen imod eller væk fra brugeren, afhængigt af skivens omdrejningsretning på blokeringsstedet. I denne forbindelse kan slibeskiver også brække. Et tilbageslag er resultatet af en forkert anvendelse af el-værktøjet og/eller fejlagtige arbejdsbetingelser. Det kan forhindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrives nedenfor. a) Hold godt fast i el-værktøjet og sørg for at din krop og dine arme befinder sig i en position, der kan klare tilbageslagskræfterne. Brug altid det ekstra håndgreb, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, når maskinen kører op i hastighed. Brugeren kan beherske tilbageslags- og reaktionskræfterne med egnede sikkerhedsforanstaltninger. b) Sørg for, at din hånd aldrig kommer i nærheden af roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd ved et tilbageslag. c) Undgå at din krop befinder sig i det område, hvor el-værktøjet bevæger sig ved et tilbageslag. Tilbageslaget får el-værktøjet til at bevæge sig i den modsatte retning af slibeskivens bevægelse på blokeringsstedet. d) Arbejd særlig forsigtigt i områder med hjørner, skarpe kanter osv. Undgå at indsatsværktøjet preller af på emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast ved hjørner, skarpe kanter eller hvis det preller af på dette. Dette medfører et tilbageslag, eller at man mister kontrollen. e) Anvend ikke en kædesavklinge til træskæring, ingen segmenterede diamantskæreskiver med en segmentafstand på over 10 mm og ingen fortandede savklinger. Sådanne indsatsværktøjer fører hyppigt til tilbageslag og til et tab af kontrol.

4.3 Særlige sikkerhedsanvisninger for

slibning og skæring: a) Brug kun slibemidler, der er godkendt til el- værktøjet, og den beskyttelsesskærm, der er beregnet til disse slibemidler. Slibemidler, der ikke er beregnet til el-værktøjet, kan ikke afskærmes tilstrækkeligt og er usikre. b) Forkrøppede slibeskiver skal være monteret således, at slibefladen ligger under beskyttelsesskærmens kant. En ukorrekt monteret slibeskive, som rager ud over beskyttelsesskærmens kant, kan ikke afskærmes tilstrækkeligt. c) Beskyttelsesskærmen skal være monteret sikkert på elværktøjet og være indstillet således, at en maksimal sikkerhed opnås, dvs. den mindst mulige del af slibemidlet skal pege hen mod brugeren. Beskyttelsesskærmen beskytter brugeren mod brudstykker, tilfældig kontakt med slibekornene samt gnister, som kan antænde tøjet. d) Slibemidler må kun anvendes til de anbefalede formål. For eksempel: Slib aldrig med en skæreskives sideflade. Skæreskiver er beregnet til materialeafslibning med kanten af skiven. Hvis disse slibemidler udsættes for kraftpåvirkning fra siden, kan de gå i stykker. e) Brug altid ubeskadigede spændeflanger i den rigtige størrelse og form, der passer til den valgte slibeskive. Egnede flanger støtter slibeskiven og nedsætter således risikoen for brud på slibeskiven. Flanger til skæreskiver kan være forskellige fra flanger til andre slibeskiver. f) Brug ikke slidte slibeskiver fra større el- værktøjer. Slibeskiver til større el-værktøjer er ikkeDANSKda

konstrueret til de høje hastigheder i mindre el- værktøjer. g) Anvend altid den egnede beskyttelsesskærm til den gennemførte applikation ved anvendelse af skiver til et dobbelt formål. En manglende anvendelse af den rigtige beskyttelsesskærm kan forfejle den ønskede afskærmning og medføre alvorlige kvæstelser.

4.4 Yderligere særlige

sikkerhedsanvisninger for skæring: a) Undgå at skæreskiven blokerer samt et for højt modtryk. Udfør ikke meget dybe snit. Hvis skæreskiven overbelastes, øges skivens belastning og der er større tendens til, at skiven sætter sig fast eller blokerer, hvilket forøger risikoen for tilbageslag eller brud på slibemidlet. b) Undgå området foran og bag den roterende skæreskive. Hvis du bevæger skæreskiven i emnet væk fra dig selv, kan el-værktøjets roterende skive blive slynget direkte mod dig ved et tilbageslag. c) Hvis skæreskiven sidder fast eller arbejdet afbrydes, skal el-værktøjet slukkes og holdes roligt, indtil skiven står stille. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Find og afhjælp årsagen til at skiven sætter sig fast. d) Tænd ikke for el-værktøjet, så længe det befinder sig i emnet. Lad skæreskiven nå op på dens fulde hastighed, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig fast, springe ud af emnet eller forårsage et tilbageslag. e) Understøt plader eller store emner for at nedsætte risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store emner kan bøje sig under deres egen vægt. Emnet skal støttes på begge sider af skiven, både i nærheden af skærelinjen og ved kanten. f) Vær særlig forsigtig ved "dyksnit" i bestående vægge eller andre områder, hvor der ikke er direkte indblik. Den neddykkende skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandledninger, elektriske ledninger eller andre genstande. g) Udfør ikke kurvesnit. Hvis skæreskiven overbelastes, øges skivens belastning og der er større tendens til, at skiven sætter sig fast eller blokerer, hvilket forøger risikoen for tilbageslag eller brud på slibemidlet, hvilket kan føre til alvorlige kvæstelser.

4.5 Særlige sikkerhedsanvisninger for

sandpapirslibning: a) Brug slibeark i den rigtige størrelse og overhold producentens angivelser vedrørende valg af slibeark. Slibeark, der rager ud over slibeskiven, kan føre til kvæstelser, at slibearkene sætter sig fast eller rives itu, eller til et tilbageslag.

4.6 Særlige sikkerhedsanvisninger for

arbejde med stålbørster: a) Vær opmærksom på, at stålbørsten også mister tråde ved almindelig brug. Overbelast ikke trådene med for stort tryk. Flyvende tråde kan meget let trænge ind under tyndt tøj og/eller under huden. b) Hvis det anbefales at bruge en beskyttelsesskærm, skal man forhindre, at beskyttelsesskærmen og stålbørsten berører hinanden. Skive- og kopbørster kan som følge af modtrykket og centrifugalkræfterne øge deres diameter. ADVARSEL – brug altid beskyttelsesbriller. Brug høreværn. ADVARSEL – Anvend altid elværktøjet med begge hænder. Brug ikke slibesbeskyttelsesskærmen til skærearbejder. Brug for en sikkerheds skyld skærebeskyttelsesskærmen, når du arbejder med skæreskiver. Stik ikke hænderne ind i roterende indsatsværktøjer! Anvend ikke segmenterede diamantskæreskiver med segmentåbninger på >10 mm. Kun negative segmentskærevinkler er tilladt. Bundne skæreskiver må kun anvendes, hvis de er forstærkede. Brug elastiske mellemlæg, hvis de følger med slibemidlet, og hvis det kræves. Vær opmærksom på informationerne fra producenten af værktøjet eller tilbehøret! Beskyt skiverne mod fedt og stød! Slibeskiverne skal opbevares og behandles omhyggeligt i henhold til producentens anvisninger. Indsatsværktøj skal opbevares og behandles omhyggeligt i henhold til producentens anvisninger. Brug aldrig skæreskiver til skrubslibning eller afgratning! Skæreskiver må ikke udsættes for tryk fra siden. Emnet skal ligge fast og være sikret mod udskridning, fx ved hjælp af spændeanordninger. Større emner skal støttes i tilstrækkeligt omfang. Hvis der anvendes indsatsværktøj med gevindindsats, må spindelenden ikke berøre slibeværktøjets hul. Sørg for, at gevindet i indsatsværktøjet er langt nok til spindellængden. Gevindet i indsatsværktøjet skal passe til gevindet på spindlen. Spindellængde og spindelgevind se side 2 og kapitel 14. Tekniske data. Det anbefales at anvende et egnet stationært udsugningsanlæg. Man skal altid sikre med et FI- relæ (RCD) med en maks. brydestrøm på 30 mA. Hvis vinkelsliberen slukkes på grund af FI-relæet, skal maskinen kontrolleres og rengøres. Se kapitel

Beskadiget, uafbalanceret eller vibrerende værktøj må ikke anvendes. Undgå beskadigelser på gas- eller vandrør, elektriske ledninger og bærende vægge (statik).DANSK da

Hvis et ekstra håndgreb er beskadiget eller revnet, skal det udskiftes. Maskinen må ikke anvendes med et defekt ekstra håndgreb. Hvis beskyttelsesskærmen er beskadiget eller revnet, skal den udskiftes. Maskinen må ikke anvendes med en defekt beskyttelsesskærm. Fastgør små emner. Opspænd f.eks. emnerne i en skruestik. Hvis flangemonterede skiver anvendes til et dobbelt formål (kombinerede slibe- og skæreskiver), må kun følgende typer af beskyttelsesskærme anvendes: Type A, Type C. Se kapitel 11. Anvend den rigtige beskyttelsesskærm: Den forkerte beskyttelsesskærm kan føre til et tab af kontrol og alvorlige kvæstelser. Eksempler på en forkert anvendelse: - Ved anvendelse af en beskyttelsesskærm af Type A til sideslibning kan beskyttelsesskærmen og emnet forstyrre hinanden gensidigt, hvilket fører til en utilstrækkelig kontrol. - Ved anvendelse af en beskyttelsesskærm af Type B til skæring med bundne skæreskiver er der en øget risiko for at blive udsat for de udslyngede gnister slibepartikler samt brudstykker af slibeskiven i tilfælde af et brud på denne. - Ved anvendelse af en beskyttelsesskærm af Type A, B, C til skæring eller sideslibning i beton eller murværk er der en øget risiko på grund af støveksponering samt grundet tab af kontrol med et deraf følgende tilbageslag. - Ved anvendelse af en beskyttelsesskærm af Type A, B, C med en skivebørste, der er tykkere end tilladt, kan trådene ramme beskyttelsesskærmen og føre til et brud på trådene. Brug altid den beskyttelsesskærm, der passer til indsatsværktøjet. Se kapitel 11. Ergonomisk frontkappe for optimal maskinføring i kontinuerlig drift. Hvis det bliver nødvendigt at fjerne støvet, skal batteripakken først fjernes (brug ikke genstande af metal), og undgå at beskadige indvendige dele. Reducering af støvgener: ADVARSEL - Enkelte støvtyper, som genereres ved slibning af sandpapir, savning, slibning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forårsager kræft, medfødte skavanker eller andre forplantningsskader. Enkelte eksempler på disse kemikalier er: - Bly fra blyholdig maling, - mineralsk støv fra mursten, cement og andre materialer til murværk, og - arsen og krom fra kemisk behandlet træ. Risikoen for dig ved denne belastning varierer alt efter hvor ofte du udfører denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet område og arbejd med godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udviklet til udfiltrering af mikroskopisk små partikler. Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bøg), metaller, asbest. Yderligere kendte lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet må ikke optages i kroppen. Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelsesformål og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse). Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne. Brug egnet tilbehør til specielt arbejde. Således når færre partikler ukontrolleret ud i miljøet. Anvend en egnet støvudsugning. Overhold forskrifterne for brug og tilslutning af sugeapparatet. Støvbelastningen kan reduceres på følgende måde: - Ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv, - anvend et udsugningsanlæg og/eller en luftrenser, - sørg for god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op. - Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning.

4.7 Sikkerhedsanvisninger vedrørende

batteripakken: Beskyt batterier mod fugt! Udsæt ikke batterier for ild! Brug ikke defekte eller deformerede batterier! Åbn ikke batterier! Berør eller kortslut ikke batteriernes kontakter! Der kan sive let sur, brændbar væske ud af defekte Li-ion batterier! Skyl straks med rigelige mængder vand, hvis batterivæsken kommer i kontakt med huden. Skyl øjnene med rent vand og søg straks læge, hvis batterivæsken kommer i øjnene! Tag batteripakken ud af maskinen, før der foretages maskinindstilling, ombygning, vedligeholdelse eller rengøring. Sørg for, at maskinen er frakoblet, når batteripakken placeres i maskinen. Hold maskinen således fast, når batteripakken fjernes og isættes, at tænd/sluk-kontakten ikke kan aktiveres ved en fejltagelse. Ved en defekt maskine skal man tage batteriet ud af maskinen. Transport af Li-ion batterier: Forsendelse af Li-ion batterier skal ske i henhold til reglerne om farligt gods (UN 3480 og UN 3481). Tjek de aktuelle regler ved forsendelse af Li-ion batterier. Spørg evt. din speditør til råds. Certificeret emballage kan rekvireres hos Metabo. Send kun batteripakker, hvis kabinettet er ubeskadiget og der ikke trænger væske ud. TagDANSKda

batteripakken ud af maskinen for forsendelse. Beskyt kontakterne mod kortslutning (isoler f.eks. med tape). Se side 2. 1 Bøjle til fastgørelse/løsning af spændemøt- rikken (uden værktøj) med håndkraft * 2 Spændemøtrik (uden værktøj) * 3 Støtteflange 4 Spindel 5 Spindellås 6 Beskyttelsesskærm 7 Ekstra greb/ekstra greb til vibrationsdæmpning* 8 Skydekontakt til tænd/sluk * 9 Håndtag 10 Kontaktspærre * 11 Afbrydergreb * 12 Elektronisk signallampe

18 Indstillingshjul til indstilling af hastighed 19 Låseknap* 20 Spændemøtrik * 21 Tapnøgle* 22 Arm til fastgørelse af beskyttelsesskærm

• alt efter udstyr/medleveres ikke

6.1 Specielt til elektriske maskiner

Kontrollér før ibrugtagning, om oplysningerne på typeskiltet stemmer overens med strøm- nettets netspænding og netfrekvens. Man skal altid forkoble en FI-afbryder (RCD) med en maks. brydestrøm på 30 mA.

6.2 Specielt til akku-maskiner

Støvfilter Monter altid støvfilteret (17) i meget støvede omgivelser. Maskinen opvarmes hurtigere, når støvfilteret (17) er monteret. Elektronikken beskytter maskinen mod overophedning (se kapitel 10.). Montering: Anbring støvfilteret (17) som vist. Afmontering: Løft støvfilteret (17) lidt ud ved de øverste kanter, og træk det af. Drejeligt batteri Se side 2, illustration B. Den bagerste del af maskinen kan drejes 270° i 3 trin for at tilpasse maskinens form til arbejdsbetingelserne. Arbejd altid i fastlåst stilling. Tryk først på låseknappen (19), hold den inde og drej den bageste del af maskinen. Slip knappen, mens du drejer. Låsen skal falde på plads med et hørbart "klik". Batteri Batteriet skal oplades før den første ibrugtagning (16). Genoplad batteriet, når kapaciteten aftager. Batteripakker har en kapacitets- og signalindikator (15) (udstyrsafhængig): Den optimale opbevaringstemperatur ligger mellem 10 °C og 30 °C. Li-ion-batteripakker "Li-Power" har en kapacitets- og signalindikator (15): - Tryk på knappen (14), og ladetilstanden vises med lysdioderne. - Blinker en lysdiode, er batteriet næsten tom og skal genoplades. Udtagning og isætning af batteri Udtagning: Tryk på knappen til frigørelse af akkuen (13), og træk akkuen (16) nedad og ud. Isætning:Skub batteriet (16) på indtil indgreb.

6.3 Montering af ekstra greb

Arbejd kun med monteret ekstra greb (7)! Skru det ekstra holdegreb fast på den venstre eller højre side af maskinen.

6.4 Montering af beskyttelsesskærmen

Anvend af sikkerhedsmæssige årsager udelukkende den beskyttelsesskærm, der er beregnet til det pågældende indsatsværktøj! Den forkerte beskyttelsesskærm kan føre til et tab af kontrol og alvorlige kvæstelser. Se også kapitel 11. Tilbehør! Beskyttelsesskærm til slibning Beregnet til arbejde med skrubskiver, lamelslibe- skiver, diamant-skæreskiver. Se side 2, illustration E. - Sæt beskyttelsesskærmen (6) på i den viste stil- ling. - Tryk på armen og drej beskyttelsesskærmen, således at det lukkede område vender mod brugeren. - Slip armen, og drej beskyttelsesskærmen, indtil armen går i indgreb. - Kontrollér at monteringen er korrekt: Armen skal være i indgreb og beskyttelsesskærmen må ikke kunne drejes. Beskyttelsesskærmen skal rage mindst 3,4 mm ud over indsatsværktøjet. Før alle omstillingsarbejder: Tag akkuen ud af maskinen / træk stikket ud af stikdåsen! Maskinen skal være slukket, og spindlen skal stå stille.

Beskyttelsesskærmen til skæring (se kapitel

11. Tilbehør) skal af sikkerhedsmæssige

årsager anvendes til arbejde med skæreskiver.

7.1 Låsning af spindel

Spindellåsen (5) må kun trykkes ind, når spindlen står stille! - Tryk spindellåsen (5) ind, og drej spindlen (4) manuelt, indtil det kan mærkes, at spindellåsen går i indgreb.

7.2 Påsætning af slibeskive

Se side 2, illustration C. - Sæt støtteflangen (3) på spindlen. Den er rigtigt monteret, når spindlen ikke kan drejes. - Læg slibeskiven på støtteflangen (3). Slibeskiven skal ligge jævnt på støtteflangen. Pladeflangen fra skæreskiverne skal ligge på støt- teflangen.

7.3 Fastgørelse/løsning af spændemøtrik

(uden værktøj) (afhængigt af udstyr) Fastspænd spændemøtrikken (uden værktøj) (2) udelukkende med håndkraft! Under arbejdet skal bøjlen (1) altid ligge fladt i spændemøtrikken (2)

Fastgørelse af spændemøtrik (uden værktøj) (2): Hvis indsatsværktøjet er tykkere end 6 mm i spændeområdet, må spændemøtrikken (uden værktøj) ikke anvendes ! Brug i sådanne tilfælde spændemøtrikken (20) med tapnøgle (21). - Lås spindlen (se kapitel 7.1). - Vip spændemøtrikkens bøjle (1) op. - Sæt spændemøtrikken (2) på spindlen (4). Se side 2, illustration D. - Spænd spændemøtrikken med uret med hånd- kraft ved hjælp af bøjlen (1). - Vip bøjlen (1) ned igen.

øsning af spændemøtrik (uden værktøj) (2)

- Lås spindlen (se kapitel 7.1). - Vip spændemøtrikkens bøjle (1) op. - Skru spændemøtrikken (2) mod uret med hånd- kraft. Bemærk: Hvis spændemøtrikken (2) sidder meget stramt, kan man også bruge en tapnøgle til at skrue den af med.

7.4 Fastgørelse/løsning af spændemøtrik

Fastgørelse af spændemøtrik (20): Spændemøtrikkens 2 sider er forskellige. Skru spændemøtrikkerne på spindlen som beskrevet nedenfor: Se side 2, illustration D. - A) Ved tynde slibeskiver: Brystet på spændemøtrikken (20) viser opad, således at den tynde slibeskive kan spændes sikkert. B) Ved tykke slibeskiver: Brystet på spændemøtrikken (20) viser nedad, således at spændemøtrikken kan anbringes sikkert på spindlen. - Lås spindlen. Spænd spændemøtrikken (20) med tapnøglen (21) i urets retning. Løsning af spændemøtrik: - Lås spindlen (se kapitel 7.1). Skru spændemøt- rikken (20) af med tapnøglen (21) mod urets retning.

8.1 Indstilling af hastighed

Maskinen skal altid betjenes med begge hænder. Tænd først, anbring derefter indsatsværktøjet på emnet. Det skal undgås, at maskinen suger ekstra støv og spåner ind. Når maskinen tændes og slukkes, skal den holdes væk fra aflejret støv. Læg den slukkede maskine først til side, når motoren står stille. Undgå utilsigtet start: Sluk altid for maskinen, når stikket trækkes ud af stikdåsen, eller når strømmen afbrydes. Undgå utilsigtet start: Sluk altid for maskinen, når batteripakken tages ud af maskinen. Ved fast tilkobling kører maskinen også videre, når den rives ud af hånden. Hold derfor altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt og arbejd koncentreret. Maskiner med afbrydergreb: Tænd: Skub skydekontakten (8) frem. El-værktøjet holdes tændt ved at trykke kontakten ned, til den går i hak. Sluk: Tryk på den bagerste del af skydekontakten (8), og giv slip.

Maskiner med sikkerhedsafbryder (med dødmandsfunktion): (maskiner med betegnelsen WPF..., WEPF...) Tænd: Skub kontaktspærren (10) i pilens retning, og tryk på afbrydergrebet (11). Sluk: Slip afbrydergrebet (11).

8.3 Arbejdsanvisninger

Slibning og sandpapirslibning: Tryk maskinen jævnt frem og tilbage over fladen, således at emnets over?flade?? ikke bliver for varm. Skrubslibning: Med en arbejdsvinkel på 30° - 40° opnås det bedste resultat. Skæring: Arbejd ved skæring altid i modløb (se billede). Ellers er der fare for, at maskinen springer ukontrolleret ud af snittet. Arbejd med jævn fremføring, der passer til det materiale, der skal bearbejdes. Undgå at sidde fast, tryk ikke, sving ikke. Arbejde med stålbørster: Tryk maskinen jævnt. Tag batteripakken ud af maskinen, før der foretages maskinindstilling, ombygning, vedligeholdelse eller rengøring. Rengør støvfilteret regelmæssigt: Tag det af og rens det med trykluft. Afmonter indimellem batteripakken, tør kontaktområdet mellem batteripakke og maskine, og fjern evt. borestøv. Hvis batteripakken ikke skulle kunne fjernes: Se kapitel Reparation. Ved bearbejdningen kan partikler aflejre sig i el- værktøjets indre. Det hindrer kølingen af el- værktøjet. Ledende aflejringer kan påvirke el- værktøjets beskyttelsesisolering og forårsage elektriske farer. Støvsug el-værktøjet regelmæssigt, ofte og grundigt gennem alle ventilationsåbninger foran og bagved eller blæs dem ud med tør luft. I forvejen skal strømforsyningen til elværktøjet afbrydes, og der skal i den forbindelse bruges sikkerhedsbriller og en egnet støvmaske. Sørg for en korrekt udsugning ved udblæsningen.

10.1 Elektriske maskiner:

- Overbelastningsbeskyttelse: Belastningsha- stigheden falder MARKANT. Motortempera- turen er for høj! Lad maskinen køre i tomgang, indtil maskinen er kølet af. - Overbelastningsbeskyttelse: Belastningsha- stigheden falder LIDT. Maskinen overbelastes. Arbejd videre med reduceret belastning. - Metabo S-automatic sikkerhedsafbryder: Maskinen blev FRAKOBLET automatisk. Maskinen slukkes ved for hurtig spændingsæn- dring (som f.eks. opstår ved pludselig blokering eller ved tilbageslag). Sluk for maskinen med skydekontakten (8). Tænd derefter for maskinen igen, og arbejd videre som normalt. Undgå bloke- ring. Se kapitel 4.2. - Genstartssikring: Maskinen kører ikke. Den elektriske beskyttelse mod genindkobling er akti- veret. Hvis netstikket stikkes i, mens maskinen er tændt, eller når strømforsyningen etableres igen efter en afbrydelse, kører maskinen ikke. Sluk og tænd igen for maskinen.

Den elektroniske signallampe (12) blinker og maskinen kører ikke. Batteriet er fladt, temperaturen er for høj eller genstartsikringen er aktiveret. Sluk og tænd igen for maskinen. Sættes batteripakken i en tændt maskine, starter maskinen ikke. Ved brug af et batteri, der ikke hører under CAS, starter maskinen ikke. Den elektroniske signallampe (12) lyser konstant. Maskinen er blevet overbelastet under arbejdet, effekten kan være reduceret midlertidigt. Reducer arbejdstrykket. Metabo sikkerhedsafbryder: Maskinen blev FRAKOBLET automatisk. Maskinen slukkes ved for hurtig spændingsændring (som f.eks. opstår ved pludselig blokering eller ved tilbageslag). Sluk for maskinen. Tænd derefter for maskinen igen, og arbejd videre som normalt. Undgå blokering. Brug altid det indsatsværktøj, der er egnet til arbejdsopgaven, samt den foreskrevne beskyttelsesskærm. Se side 4. (Figurerne er vejledende). Arbejdsopgave: 1 = Slibning med fladen 2 = Skæring 4 = Trådbørstning 5 = Sandpapirslibning Indsatsværktøjer:

1.1 = Skrubslibeskive

2.1 = Skæreskive „Metal“

2.2 = Skæreskive „Murværk/Beton“

2.3 = Diamantskæreskive „Murværk/Beton“

2.4 = Skæreskive til et dobbelt formål (kombineret

slibe- og skæreskive)

foreskrevet beskyttelsesskærm: Type A = Skærebeskyttelsesskærm / Beskyttelsesskærm inkl. clip til

10. Afhjælpning af fejl

beskyttelsesskærm til skæring Type B = Beskyttelsesskærm til slibning - Batteripakker: Best.-nr.: 625368000 5,5 Ah (LiHD) Best.-nr.: 625369000 8,0 Ah (LiHD) Best.-nr.: 625549000 10,0 Ah (LiHD) etc. Opladere: ASC 55, ASC 145, etc. Øvrigt tilbehør: (se også www.metabo.com) Reparationer på el-værktøjer må kun udføres af en elektriker! Henvend Dem til Deres Metabo-forhandler, når De skal have repareret Deres Metabo el-værktøj. Adresser findes på www.metabo.com. Et defekt strømkabel må kun udskiftes med et specielt, originalt strømkabel fra Metabo, der er tilgængeligt hos Metabo service. Reservedelslister kan downloades på www.metabo.com. Slibestøvet, som opstår, kan indeholde skadelige stoffer: Bortskaf ikke støvet med husholdningsaf- faldet, men aflever det til et indsamlingssted for specialaffald. Overhold de nationale regler om miljøvenlig bort- skaffelse og genbrug af udtjente maskiner, embal- lage og tilbehør. Emballagematerialer skal bortskaffes i overenstemmelse med deres mærkning iht. retningslinjerne i din kommune. Yderligere oplysninger findes på www.metabo.com i området service. Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det euro- pæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recycling- proces. Specielle anvisninger for akku-maskiner: Batterier må ikke bortskaffes sammen med almin- deligt husholdningsaffald! Returner defekte eller brugte batterier til Metabo-forhandleren! Smid ikke batterier i vandet. Aflad batteriet i el-værktøjet, før den bortskaffes. Beskyt kontakterne mod kortslutning (isoler f.eks. med tape). Uddybning af oplysningerne på side 3. Vi forbe- holder os ret til ændringer, der tjener til teknisk frem- skridt. U = Akkuens spænding

max = Maksimal diameter for indsatsværk- tøjet

max,1 = Maksimal tilladt tykkelse for indsatsværktøjet i spændeområdet ved anvendelse af spændemøtrik (20)

max,2 = Maksimal tilladt tykkelse for indsatsværktøjet i spændeområdet ved anvendelse af Quick- spæn- demøtrik (2)

max,3 = Skrubskive/skæreskive: Maksimal tilladt tykkelse for indsatsværktøjet

max,4 = maks. tilladt tykkelse på skivebørster M = Spindelgevind l = Slibespindlens længde

• = Friløbshastighed (maksimal hastighed)

= Afgiven effekt m = vægt med mindste akku / vægt uden netkabel Måleværdier beregnet jf. EN 62841. Klasse II maskine ~ Vekselstrøm Jævnstrøm De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder). Elektromagnetiske forstyrrelser: Ved påvirkning fra ekstreme elektromagnetiske forstyrrelser udefra kan der i enkelte tilfælde opstå midlertidige hastighedsudsving, eller genstartsik- ringen kan blive aktiveret. Sluk og tænd i så fald for maskinen. Emissionsværdier Disse værdier gør det muligt at bestemme el- værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier. Slibning af tynde metalplader eller andre let vibrerende emner med stor overflade lan føre til en væsentligt højere støjemission (op til 15 dB), end de angivne støjemissionsværdier. Sådanne emner skal så vidt muligt hindres i forhold til støjemission med egnede tiltag, f.eks. En montering af tunge, fleksible isoleringsmåtter. Den øgede støjemission skal også tages i betragtning ved risikovurderingen for støjbelastning og valget af et passende høreværn. Samlet vibration (vektorsum af tre retninger) målt iht. EN 62841:

h,SG/DS = Usikkerhed (vibration) Typiske A-vægtede lydniveauer

= Usikkerhed Ved arbejde kan støjniveauet overskride 80 dB(A). Brug høreværn!POLSKI pl
