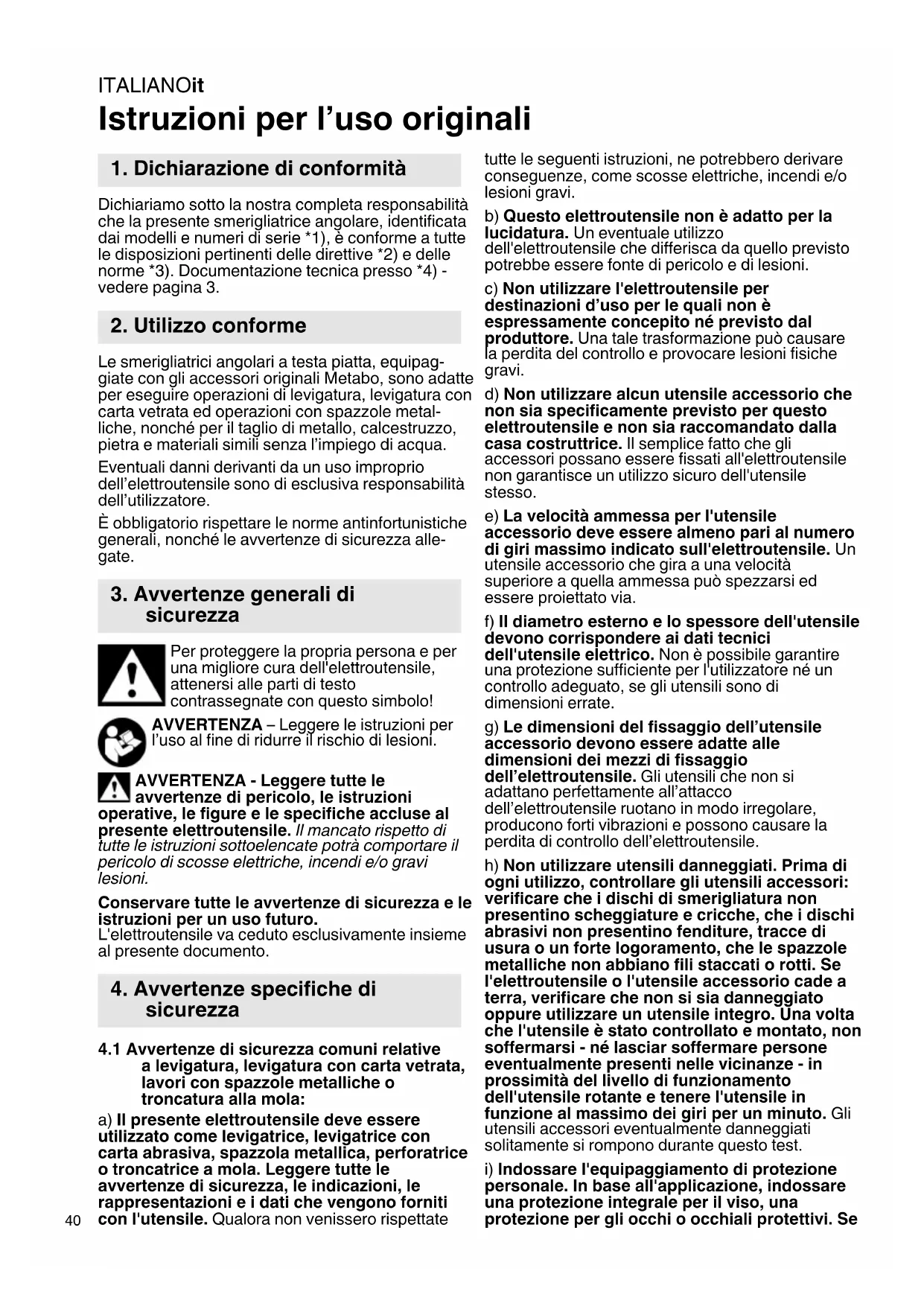

Istruzioni per l’uso originali Dichiariamo sotto la nostra completa responsabilità che la presente smerigliatrice angolare, identificata dai modelli e numeri di serie *1), è conforme a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 3. Le smerigliatrici angolari a testa piatta, equipag- giate con gli accessori originali Metabo, sono adatte per eseguire operazioni di levigatura, levigatura con carta vetrata ed operazioni con spazzole metal- liche, nonché per il taglio di metallo, calcestruzzo, pietra e materiali simili senza l’impiego di acqua. Eventuali danni derivanti da un uso improprio dell’elettroutensile sono di esclusiva responsabilità dell’utilizzatore. È obbligatorio rispettare le norme antinfortunistiche generali, nonché le avvertenze di sicurezza alle- gate. Per proteggere la propria persona e per una migliore cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con questo simbolo! AVVERTENZA – Leggere le istruzioni per l’uso al fine di ridurre il rischio di lesioni. AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. L'elettroutensile va ceduto esclusivamente insieme al presente documento.

4.1 Avvertenze di sicurezza comuni relative

a levigatura, levigatura con carta vetrata, lavori con spazzole metalliche o troncatura alla mola: a) Il presente elettroutensile deve essere utilizzato come levigatrice, levigatrice con carta abrasiva, spazzola metallica, perforatrice o troncatrice a mola. Leggere tutte le avvertenze di sicurezza, le indicazioni, le rappresentazioni e i dati che vengono forniti con l'utensile. Qualora non venissero rispettate tutte le seguenti istruzioni, ne potrebbero derivare conseguenze, come scosse elettriche, incendi e/o lesioni gravi. b) Questo elettroutensile non è adatto per la lucidatura. Un eventuale utilizzo dell'elettroutensile che differisca da quello previsto potrebbe essere fonte di pericolo e di lesioni. c) Non utilizzare l'elettroutensile per destinazioni d’uso per le quali non è espressamente concepito né previsto dal produttore. Una tale trasformazione può causare la perdita del controllo e provocare lesioni fisiche gravi. d) Non utilizzare alcun utensile accessorio che non sia specificamente previsto per questo elettroutensile e non sia raccomandato dalla casa costruttrice. Il semplice fatto che gli accessori possano essere fissati all'elettroutensile non garantisce un utilizzo sicuro dell'utensile stesso. e) La velocità ammessa per l'utensile accessorio deve essere almeno pari al numero di giri massimo indicato sull'elettroutensile. Un utensile accessorio che gira a una velocità superiore a quella ammessa può spezzarsi ed essere proiettato via. f) Il diametro esterno e lo spessore dell'utensile devono corrispondere ai dati tecnici dell'utensile elettrico. Non è possibile garantire una protezione sufficiente per l'utilizzatore né un controllo adeguato, se gli utensili sono di dimensioni errate. g) Le dimensioni del fissaggio dell’utensile accessorio devono essere adatte alle dimensioni dei mezzi di fissaggio dell’elettroutensile. Gli utensili che non si adattano perfettamente all’attacco dell’elettroutensile ruotano in modo irregolare, producono forti vibrazioni e possono causare la perdita di controllo dell’elettroutensile. h) Non utilizzare utensili danneggiati. Prima di ogni utilizzo, controllare gli utensili accessori: verificare che i dischi di smerigliatura non presentino scheggiature e cricche, che i dischi abrasivi non presentino fenditure, tracce di usura o un forte logoramento, che le spazzole metalliche non abbiano fili staccati o rotti. Se l'elettroutensile o l'utensile accessorio cade a terra, verificare che non si sia danneggiato oppure utilizzare un utensile integro. Una volta che l'utensile è stato controllato e montato, non soffermarsi - né lasciar soffermare persone eventualmente presenti nelle vicinanze - in prossimità del livello di funzionamento dell'utensile rotante e tenere l'utensile in funzione al massimo dei giri per un minuto. Gli utensili accessori eventualmente danneggiati solitamente si rompono durante questo test.

i) Indossare l'equipaggiamento di protezione

personale. In base all'applicazione, indossare una protezione integrale per il viso, una protezione per gli occhi o occhiali protettivi. Se

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

4. Avvertenze specifiche di

sicurezzaITALIANO it

necessario, indossare una mascherina antipolvere, protezioni acustiche, guanti da lavoro o un grembiule protettivo che impedisca alle piccole particelle di abrasivo e di materiale di raggiungere il corpo. Gli occhi devono essere protetti da eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni. La mascherina antipolvere e/o la protezione per le vie respiratorie devono filtrare la polvere che si produce durante l'impiego del dispositivo. Un forte rumore prolungato può causare una perdita di udito. j) Assicurarsi che le altre persone mantengano una distanza di sicurezza dall'area di lavoro. Tutte le persone che si trovano all'interno dell'area di lavoro devono indossare l'equipaggiamento di protezione personale. Eventuali frammenti del pezzo in lavorazione o di utensili accessori rotti potrebbero saltare via e causare lesioni anche al di fuori dell'area di lavoro. k) Afferrare l’elettroutensile soltanto dalle superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che l’utensile entri in contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'attrezzo e provocare così una scossa elettrica. l) Tenere il cavo di alimentazione lontano dagli utensili rotanti. Se si perde il controllo dell'apparecchio, il cavo di alimentazione può essere tagliato o danneggiato e la mano o il braccio dell'utilizzatore possono entrare in contatto con l'utensile rotante. m) Non posare mai l'utensile elettrico prima che l'utensile non si sia arrestato completamente. L'utensile in rotazione può entrare in contatto con la superficie di appoggio, facendo perdere all'utilizzatore il controllo dell'elettroutensile. n) Non mettere mai in funzione l'elettroutensile durante il trasporto. Gli indumenti dell'utilizzatore potrebbero entrare accidentalmente in contatto con l'utensile accessorio in rotazione e ciò potrebbe causare lesioni. o) Pulire regolarmente le fenditure di ventilazione dell'elettroutensile. La ventola del motore attira la polvere nella carcassa e un forte accumulo di polvere di metallo può causare pericoli di natura elettrica. p) Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille potrebbero incendiare questi materiali. q) Non utilizzare alcun utensile che richieda l'uso di refrigerante liquido. L'impiego di acqua o di altri refrigeranti liquidi può provocare una scossa elettrica.

4.2 Contraccolpo e relative avvertenze di

sicurezza Il contraccolpo è la reazione improvvisa che si verifica quando l'utensile accessorio in rotazione, come una mola, un platorello o una spazzola metallica, si inceppa o si blocca. Quando rimane inceppato o bloccato nel materiale in lavorazione, l'utensile accessorio rotante si arresta in modo brusco. Nel punto di bloccaggio, un elettroutensile privo di controllo subisce un'accelerazione contraria al senso di rotazione dell'utensile accessorio. Se, ad esempio, un disco di smerigliatura resta bloccato o inceppato nel pezzo in lavorazione, è possibile che il bordo del disco stesso - che affonda nel materiale - resti impigliato e quindi il disco si rompa o provochi un contraccolpo. Il disco di smerigliatura si sposta quindi improvvisamente verso l'operatore o in direzione opposta, a seconda del senso di rotazione del disco al momento dell'inceppamento. In questo contesto è anche possibile che i dischi di smerigliatura si rompano. Il contraccolpo è la conseguenza di un utilizzo errato dell’elettroutensile e/o di condizioni di lavoro inadeguate. Può essere evitato adottando le misure precauzionali descritte di seguito. a) Afferrare sempre saldamente l'elettroutensile ed assumere una postura del corpo e delle braccia che permetta di attutire le eventuali forze di contraccolpo. Utilizzare sempre l'impugnatura supplementare, se disponibile, per avere il massimo controllo possibile sulle forze di contraccolpo o sulle forze di reazione all'avviamento. L'utilizzatore può dominare le forze di contraccolpo e di reazione adottando misure di sicurezza idonee. b) Non avvicinare mai le mani agli utensili in rotazione. In caso di contraccolpo, l'utensile può venire in contatto con la mano dell'utilizzatore. c) Tenere il corpo lontano dall'area in cui si può eventualmente spostare l'utensile elettrico in caso di contraccolpo. Il contraccolpo spinge l'elettroutensile nella direzione opposta al senso di rotazione del disco di smerigliatura nel punto in cui si è bloccato. d) Lavorare con particolare attenzione vicino ad angoli, spigoli vivi ecc. Evitare che l'utensile accessorio venga sbalzato via dal pezzo in lavorazione e che resti inceppato. In presenza di angoli o spigoli affilati o quando viene sbalzato via, l'utensile accessorio tende ad incepparsi. Questo provoca una perdita del controllo o un contraccolpo. e) Non utilizzare lame per seghe a catena per il taglio del legno, né dischi diamantati per troncare a segmenti con una distanza tra i segmenti maggiore di 10 mm, né lame dentate. Gli utensili accessori di questo tipo causano spesso un contraccolpo o la perdita di controllo dell'elettroutensile.

4.3 Avvertenze di sicurezza particolari per la

levigatura e la troncatura alla mola: a) Utilizzare esclusivamente gli abrasivi omologati per il proprio elettroutensile e il carter di protezione previsto per tali abrasivi. Gli abrasivi non previsti per l'elettroutensile non possono essere schermati adeguatamente, pertanto non sono sicuri. b) I dischi di smerigliatura a centro depresso devono essere montati in modo che la superficie levigante si trovi al di sotto del bordoITALIANOit

del carter di protezione. Una mola montata in modo non corretto, che sporge oltre il bordo del carter di protezione, non può essere schermata adeguatamente. c) Il carter di protezione deve essere applicato all’elettroutensile in modo sicuro e va regolato in modo da garantire la massima sicurezza, ossia in modo che solo la minima parte possibile dell’abrasivo sia rivolta verso l’utilizzatore. Il carter di protezione contribuisce a proteggere l’utilizzatore da eventuali frammenti, contatti accidentali con l’abrasivo o scintille che potrebbero innescare incendi sugli indumenti. d) Gli abrasivi devono essere utilizzati esclusivamente per le applicazioni raccomandate. Per esempio: non levigare mai con la superficie laterale di un disco da taglio. I dischi da taglio sono concepiti per l'asportazione di materiale per mezzo del bordo del disco. Le forze che agiscono lateralmente su questi tipi di abrasivi possono provocare la rottura del disco stesso. e) Utilizzare sempre flange di serraggio non danneggiate, di forme e dimensioni adeguate per il disco di smerigliatura scelto. Le flange adatte sorreggono il disco di smerigliatura, riducendo al minimo il rischio di una rottura del disco stesso. Le flange per dischi da taglio possono differenziarsi dalle flange per altri dischi di smerigliatura. f) Non utilizzare dischi di smerigliatura usurati, concepiti per elettroutensili più grandi. I dischi di smerigliatura per gli elettroutensili grandi non sono adatti al numero di giri più elevato degli utensili piccoli e possono rompersi. g) Quando si utilizzano mole per una doppia finalità, impiegare sempre il carter di protezione adatto alla specifica applicazione. Se non si usa il carter di protezione giusto, può venire meno lo schermaggio desiderato e si possono subire gravi lesioni.

4.4 Ulteriori particolari avvertenze di

sicurezza per la troncatura alla mola: a) Evitare che il disco da taglio si blocchi o che sia sottoposto ad una pressione di appoggio eccessiva. Non eseguire tagli di profondità eccessiva. In seguito al sovraccarico del disco da taglio, aumenta la sollecitazione del disco stesso e quindi la probabilità che il disco si inceppi o si blocchi, di conseguenza aumenta anche il rischio di contraccolpo o di rottura del disco. b) Evitare l'area antistante e retrostante il disco da taglio in rotazione. Se l'utilizzatore allontana da sé il disco da taglio nel pezzo in lavorazione, in caso di un contraccolpo l'elettroutensile con il disco rotante viene indirizzato direttamente verso l'utilizzatore. c) Se la mola per troncare si inceppa o se si desidera interrompere il lavoro, disattivare l’elettroutensile e tenerlo fermo finché la mola non si è arrestata completamente. Non tentare mai di estrarre il disco dal taglio mentre è ancora in movimento. Ciò può causare un contraccolpo. Rilevare ed eliminare la causa del blocco. d) Non riattivare l'elettroutensile finché si trova all'interno del pezzo in lavorazione. Prima di proseguire con cautela l'incisione, aspettare che il disco di taglio raggiunga il massimo numero di giri. In caso contrario il disco potrebbe incepparsi, saltare via dal pezzo in lavorazione o causare un contraccolpo. e) Fissare i pannelli o i pezzi in lavorazione di grandi dimensioni, in modo da evitare il rischio di un contraccolpo in caso di blocco del disco da taglio. I pezzi in lavorazione di grandi dimensioni si possono flettere sotto il loro stesso peso. Il pezzo in lavorazione deve essere sorretto su entrambi i lati del disco, sia in prossimità della linea di taglio, sia sui bordi. f) Prestare particolare attenzione in caso di "tagli a immersione" in pareti esistenti o in altre zone di cui non si conosce la struttura interna. Il disco da taglio immerso nel materiale può causare un contraccolpo in caso di taglio di tubazioni del gas o dell'acqua, di cavi elettrici o di altri oggetti. g) Non eseguire tagli curvi. Un sovraccarico della mola per troncare aumenta la sollecitazione della mola stessa e incrementa la probabilità che la mola si inclini o si blocchi, di conseguenza aumenta il rischio di contraccolpo o di una rottura della mola, il che può provocare gravi lesioni.

4.5 Avvertenze di sicurezza particolari per la

levigatura con carta vetrata: a) Utilizzare i fogli abrasivi della giusta dimensione e seguire le istruzioni del produttore per la scelta dei fogli. I fogli abrasivi sporgenti dal platorello possono causare lesioni nonché provocare inceppamento, strappo dei fogli stessi o un eventuale contraccolpo.

4.6 Avvertenze di sicurezza particolari per le

lavorazioni con spazzole metalliche: a) Tenere in considerazione che la spazzola metallica perde pezzi di filo metallico anche durante il normale utilizzo. Non sovraccaricare i fili metallici esercitando una pressione di appoggio eccessiva. I pezzi di filo metallico che si staccano possono penetrare molto facilmente attraverso i vestiti sottili e/o nella pelle. b) Se è raccomandato l'uso di un carter di protezione, evitare che tale carter e la spazzola metallica entrino in contatto. Il diametro delle spazzole circolari e delle spazzole a tazza può aumentare a causa della pressione di appoggio e delle forze centrifughe. AVVERTENZA – Indossare sempre gli occhiali protettivi. Indossare le protezioni acustiche. AVVERTENZA – Utilizzare l’utensile elettrico sempre con entrambe le mani. Non utilizzare il carter di protezione levigatura per operazioni di troncatura. PerITALIANO it

ragioni di sicurezza, in caso di lavori di troncatura alla mola utilizzare il carter di protezione specifico. Non mettere le mani in utensili rotanti! Non utilizzare dischi diamantati per troncare a segmenti con fenditure maggiori di 10 mm. Sono consentiti soltanto angoli di taglio negativi. Utilizzare le mole per troncare legate soltanto se sono rinforzate. Utilizzare gli spessori elastici, se questi vengono forniti con l'abrasivo e qualora si rivelasse necessario. Rispettare le indicazioni del produttore dell'utensile e degli accessori! Proteggere i dischi dal grasso e dagli urti! I dischi di smerigliatura devono essere conservati e manipolati con cura secondo le istruzioni del produttore. Gli utensili devono essere conservati e manipolati con cura secondo le istruzioni del produttore. Non utilizzare mai mole per troncare per operazioni di sgrossatura o sbavatura! I dischi da taglio non possono essere esposti ad alcuna pressione laterale. Il pezzo in lavorazione dev'essere saldamente appoggiato e fissato in modo da non scivolare, ad es. mediante appositi dispositivi di fissaggio. I pezzi in lavorazione di grandi dimensioni devono essere fissati adeguatamente. Se si utilizzano utensili accessori con inserto filettato, l'estremità del mandrino non deve entrare in contatto con il fondo del foro dell'utensile da levigatura. Accertarsi che la filettatura dell'utensile accessorio sia sufficientemente lunga da poter alloggiare completamente il mandrino. La filettatura dell'utensile accessorio deve essere adeguata a quella del mandrino. Per la lunghezza e la filettatura del mandrino, vedere pagina 2 ed il capitolo 14. Dati Tecnici. Si raccomanda di utilizzare un impianto di aspirazione stazionario adeguato. Applicare sempre a monte un interruttore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA. In caso di spegnimento della smerigliatrice angolare per mezzo dell'interruttore di sicurezza FI, controllare e pulire il dispositivo. Vedere il capitolo 9. Pulizia. Gli utensili danneggiati, ovalizzati e/o vibranti non devono essere utilizzati. Evitare di arrecare danno a tubazioni del gas o dell'acqua, linee elettriche e muri portanti (statica). Un'impugnatura supplementare eventualmente danneggiata o logora dev'essere sostituita. Non mettere in funzione l'utensile se l'impugnatura supplementare è difettosa. Un carter di protezione danneggiato o crepato dev'essere sostituito. Non mettere in funzione il dispositivo se il carter di protezione è difettoso. Fissare i pezzi in lavorazione piccoli. Ad esempio, bloccarli in una morsa a vite. Se le mole montate su flangia vengono impiegate per una doppia finalità (mole per levigatura e troncatura combinate), si possono utilizzare soltanto i seguenti tipi di carter di protezione: A e C. Vedere il capitolo 11.. Utilizzare il carter di protezione giusto: L’uso di un carter di protezione errato può comportare una perdita del controllo e quindi provocare gravi lesioni. Esempi di uso errato: - se si utilizza un carter di protezione del tipo A per la levigatura laterale, il carter di protezione e il pezzo in lavorazione possono disturbarsi a vicenda, pregiudicando il controllo del dispositivo. - se si utilizza un carter di protezione del tipo B per la troncatura con mole per troncare legate, vi è un maggior rischio di essere esposti a scintille e particelle di levigatura espulse, nonché a frammenti della mola se quest’ultima si rompe. - se si utilizza un carter di protezione del tipo A, B, C per la troncatura alla mola o per la levigatura laterale nel calcestruzzo o nella muratura, vi è un maggior rischio legato all’esposizione alla polvere e alla perdita del controllo con conseguente contraccolpo. - se si utilizza un carter di protezione del tipo A, B, C con una spazzola a tazza più spessa di quanto consentito, i fili possono colpire il carter di protezione e quindi rompersi. Utilizzare sempre il carter di protezione adatto all’utensile accessorio. Vedere il capitolo 11.. Accertarsi che, in presenza di polvere durante l'esecuzione di lavori, le aperture di ventilazione siano libere. Se fosse necessario eliminare la polvere, rimuovere in primo luogo la batteria (utilizzare oggetti non metallici) ed evitare di danneggiare i componenti interni. Riduzione della formazione di polvere: AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio: - piombo in vernici contenenti piombo, - polvere minerale proveniente da mattoni, cemento e altri materiali edili, - arsenico e cromo provenienti da legno trattato chimicamente. Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche. Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto. Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo. Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).ITALIANOit

Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante. Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle. Utilizzare un sistema di aspirazione adatto. Osservare le norme per l'uso e il collegamento del dispositivo di aspirazione. Ridurre la formazione di polvere procedendo come segue: - Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata. - Utilizzare un impianto di aspirazione e/o un depuratore d'aria. - Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere. - Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.

4.7 Avvertenze di sicurezza inerenti alla

batteria Proteggere le batterie dall'umidità! Non esporre le batterie al fuoco! Non utilizzare batterie difettose o deformate! Non aprire le batterie! Non toccare o mettere in cortocircuito i contatti delle batterie! Dalle batterie agli ioni di litio difettose può fuoriuscire un liquido leggermente acido e infiammabile! Se si verifica una perdita di liquido della batteria e questo entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie ricaricabili entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico! Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre il pacco di batterie ricaricabili dal dispositivo. Prima di inserire la batteria, assicurarsi che la macchina sia spenta. Durante la rimozione e l'inserimento della batteria, tenere la macchina saldamente in modo tale da evitare di azionare l'interruttore ON/OFF accidentalmente. In caso di guasto al dispositivo, rimuovere la batteria. Trasporto delle batterie agli ioni di litio: La spedizione delle batterie agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione di batterie agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L’imballaggio certificato è disponibile presso Metabo. Inviare le batterie solo se l'alloggiamento è intatto e non presenta perdite. Rimuovere la batteria dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo). Vedere pagina 2. 1 Archetto per serrare/allentare il dado di serraggio (senza l’ausilio di alcun attrezzo) manualmente* 2 Dado di serraggio (senza l’ausilio di alcun attrezzo) * 3 Flangia di supporto 4 Alberino 5 Pulsante di arresto alberino 6 Carter di protezione 7 Impugnatura supplementare / Impugnatura supple- mentare con ammortizzazione delle vibrazioni* 8 Interruttore a cursore di accensione/spegnimento * 9 Impugnatura 10 Blocco dell'accensione * 11 Pulsante interruttore * 12 Segnalatore elettronico livello di carica

13 T asto di sbloccaggio della batteria * 14 Tasto dell’indicatore di capacità * 15 Indicatore di capacità e segnalazione livello di carica * 16 Batteria * 17 Filtro per la polvere

18 Rotella di regolazione per l'impostazione del numero di giri 19 Pulsante di arresto* 20 Dado di serraggio * 21 Chiave a due fori* 22 Leva di fissaggio del carter di protezione

• a seconda della dotazione / non compreso nella fornitura

6.1 Avvertenze specifiche per gli elettrouten-

sili a filo Prima della messa in funzione, verificare che la tensione e la frequenza di alimentazione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetta di identificazione. Applicare sempre a monte un interruttore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA.

6.2 Avvertenze specifiche per gli elettrouten-

sili a batteria Filtro per la polvere In presenza di ambienti molto polverosi appli- care sempre il filtro per la polvere (17). Con il filtro per la polvere installato (17) l’elet- troutensile si surriscalda più rapidamente. L’elettronica protegge l’elettroutensile dal surriscal- damento (vedere capitolo 10.).

5. Panoramica generale

6. Messa in funzioneITALIANO it

Applicazione: Applicare il filtro antipolvere (17) come rappresentato in figura. Rimozione: Sollevare leggermente il filtro antipolvere (17) dal bordo superiore e rimuoverlo tirando verso il basso. Batteria girevole Vedere pagina 2, figura B. La parte posteriore del dispositivo può essere ruotata, in 3 stadi, di 270° ed in tal modo la forma del dispositivo può adattarsi alle diverse condizioni di lavoro. Lavorare solamente quando la parte in questione è innestata. Premere prima il pulsante di arresto (19) e, tenendo il pulsante premuto, ruotare la parte posteriore della macchina. Durante la rotazione, rilasciare il pulsante. Il bloccaggio deve scattare in posizione con un “clic”. Batteria Prima dell’utilizzo, caricare la batteria (16). Ricaricare la batteria in caso di calo di potenza. Le batterie sono dotate di un indicatore di capacità e di segnalazione del livello di carica (15) (in base alla dotazione): La temperatura di magazzinaggio ottimale è compresa fra 10 °C e 30 °C. Le batterie al litio “Li-Power” sono dotate di un indicatore di capacità e di segnalazione del livello di carica (15): - Premendo il tasto (14), lo stato di carica viene indi- cato dai LED. - Se lampeggia un LED, la batteria è quasi scarica e dovrà essere ricaricata. Rimozione e inserimento batteria Rimozione: premere il tasto di sbloccaggio della batteria (13) ed estrarre in avanti la batteria (16). Inserimento:spingere la batteria (16) fino a farla scattare in posizione.

6.3 Montaggio dell’impugnatura supplemen-

tare Lavorare solamente con l’impugnatura supplementare montata (7)! Avvitare a fondo l’impugnatura supplementare sul lato sinistro o destro dell’elettroutensile.

6.4 Applicazione del carter di protezione

Per motivi di sicurezza, impiegare esclusivamente il carter di protezione appositamente previsto per il relativo utensile accessorio! L’uso di un carter di protezione errato può comportare una perdita del controllo e quindi provocare gravi lesioni. Vedere anche il capitolo 11. Accessori! Carter di protezione per levigatura Specifico per lavorare con dischi da sgrosso, plato- relli di levigatura a lamelle, dischi da taglio diaman- tati. Vedere pagina 2, figura E. - Portare il carter di protezione (6) nella posizione indicata. - Premere sulla leva e ruotare il carter di protezione finché la zona chiusa non risulta rivolta verso l’utilizzatore. - Rilasciare la leva e ruotare il carter di protezione fino a quando la leva non si innesta in posizione. - Verificare che il carte sia saldamente in posizione: la leva deve essere innestata ed il carter di prote- zione non deve essere in condizione di poter ruotare. Utilizzare esclusivamente utensili sopra i quali il carter di protezione sporga di almeno 3,4 mm. Prima di effettuare qualsivoglia intervento di modifica: estrarre la batteria dall'utensile / la spina dalla presa. La macchina deve essere spenta e l’alberino deve essere fermo. Per eseguire lavori con i dischi da taglio, per motivi di sicurezza deve essere utilizzato il carter di protezione per operazioni di troncatura (vedere capitolo11. Accessori).

7.1 Arresto dell’alberino

Premere il pulsante di arresto alberino (5) solo quando l’alberino è fermo. - Premere il pulsante di arresto alberino (5) e arrestare l’alberino (4) manualmente finché il pulsante di arresto non scatta in posizione produ- cendo un suono udibile.

7.2 Montaggio dei dischi di smerigliatura

Vedere pagina 2, figura C. - Montare la flangia di supporto (3) sull’alberino. La posizione sarà corretta se, una volta inserita sull’alberino, la flangia non può essere ruotata. - Appoggiare il disco di smerigliatura sulla flangia di supporto (3). Il disco di smerigliatura deve poggiare sulla flangia di supporto in modo uniforme. La flangia di lamiera delle mole per troncare deve poggiare sulla flangia di supporto.

7.3 Stringere/allentare il dado di serraggio

(senza l’ausilio di alcun attrezzo) (in fun- zione della dotazione) Stringere il dado di serraggio (senza l’ausilio di alcun attrezzo) (2) esclusivamente a mano! Per lavorare, l’archetto (1) dev’essere sempre ripiegato sul dado di serraggio (2)

Stringere il dado di serraggio (senza l’ausilio di alcun attrezzo) (2): Se l’utensile montato nella zona di serraggio ha uno spessore superiore a 6 mm, il dado di serraggio (senza l’ausilio di attrezzi) non può essere utilizzato ! Utilizzare quindi il dado di serraggio (20)con la chiave a due fori (21). - Bloccare l’alberino (vedere capitolo 7.1).

7. Montaggio del disco di

smerigliaturaITALIANOit

- Estrarre l’archetto (1) del dado di serraggio. - Applicare il dado di serraggio (2) sull’alberino (4). Vedere pagina 2, figura D. - Con l’archetto stringere (1) il dado di serraggio manualmente ruotando in senso orario. - Ripiegare nuovamente l’archetto (1) verso il basso. Allentare il dado di serraggio (senza l’ausilio di alcun attrezzo) (2)

- Bloccare l’alberino (vedere capitolo 7.1). - Estrarre l’archetto (1) del dado di serraggio. - Svitare il dado di serraggio (2) in senso antiorario manualmente. Avvertenza: nel caso di dadi di serraggio particolar- mente serrati (2), questi possono essere svitati utiliz- zando anche l’apposita chiave a due fori

7.4 Fissare/allentare il dado di serraggio

Stringere il dado di serraggio (20): I 2 lati del dado di serraggio sono diversi. Avvitare il dado di serraggio sull’alberino come spiegato di seguito: Vedere pagina 2, figura D. - A) In caso di dischi di smerigliatura sottili: Il collarino del dado di serraggio (20) è rivolto verso l’alto, affinché il disco abrasivo sottile possa essere fissato in modo sicuro. B) In caso di dischi di smerigliatura spessi: Il collarino del dado di serraggio (20) è rivolto verso il basso, affinché il dado di serraggio possa essere inserito in modo sicuro sull’alberino. - Bloccare l’alberino. Stringere il dado di serraggio (20) ruotandolo in senso orario con l’apposita chiave a due fori (21). Allentare il dado di serraggio: - Bloccare l’alberino (vedere capitolo 7.1). Svitare il dado di serraggio (20) ruotandolo in senso antio- rario (21) con l’apposita chiave a due fori.

8.1 Impostazione del numero di giri

• WVBF 18 LT BL 11-125 Quick WVBF 18 LTX BL 15-150 Quick Con la rotellina di regolazione (18) è possibile preimpostare il numero di giri e modificarlo in modo continuo. Le posizioni 1-6 corrispondono approssimativamente ai seguenti numeri di giri al minimo: 1 p. 2000
• / min 4 p. 6100
• / min 2 p. 3600
• / min 5 p. 7400
• / min 3 p. 4800
• / min 6 / min p. 8000

8.2 Attivazione/disattivazione

Tenere l’elettroutensile sempre con entrambe le mani. Mettere dapprima in funzione l’elettroutensile, quindi avvicinare l’utensile al pezzo in lavora- zione. Evitare che l’elettroutensile aspiri ulteriori polveri e trucioli. Accendendo e spegnendo l’elettroutensile, tenerlo lontano dalla polvere residua. Dopo lo spegnimento, riporre l’elettrouten- sile soltanto quando il motore si è completamente arrestato. Evitare l’avviamento accidentale: disinserire sempre l’elettroutensile quando la spina viene staccata dalla presa oppure se si è verificata un’interruzione di corrente. Evitare un avviamento indesiderato: spegnere sempre la macchina quando occorre estrarre la batteria dalla macchina stessa. Con il funzionamento continuo, l’elettrouten- sile continua a funzionare anche se si lascia la presa. Pertanto, tenere sempre saldamente l’elet- troutensile con entrambe le mani afferrandolo per le impugnature previste, assumere una posizione sicura e concentrarsi durante il lavoro. Elettroutensili con interruttore a cursore: Accensione: spingere in avanti l’interruttore a cursore (8). Per attivare il funzionamento continuo, premerlo poi in basso fino a farlo scattare in posizione. Spegnimento: premere sull’estremità posteriore dell’interruttore a cursore (8) e rilasciare. Utensili con interruttore di sicurezza (con funzione “uomo morto”): (Utensili con denominazione WPF..., WEPF...) Accensione: spingere il blocco dell'accensione (10) in direzione della freccia e premere il pulsante interruttore (11). Spegnimento: rilasciare il pulsante interruttore (11).

8.3 Avvertenze per il lavoro

Levigatura e levigatura con carta abrasiva: Esercitare con l’elettroutensile una pressione uniforme e spostarsi avanti e indietro sulla super- ficie in modo che l’utensile montato non si surri- scaldi eccessivamente. Sgrossatura: per ottenere un buon risultato lavorare con un angolo di incidenza di 30° - 40.

Troncatura: Durante i lavori di troncatura lavorare sempre a rotazione invertita (vedere figura). In caso contrario sussiste il pericolo che l’utensile possa fuoriu- scire in modo incontrollato dal taglio che si sta eseguendo. Procedere con un avanza- mento regolare, adeguato al materiale in lavora- zione. Non angolare il disco, non esercitare pres- sione, non oscillare. Lavorare con le spazzole metalliche: Esercitare con l’elettroutensile una pressione uniforme. Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dal dispositivo. Pulire regolarmente il filtro per la polvere: estrarlo dalla macchina e soffiarlo con l'aria compressa. Di tanto in tanto, rimuovere la batteria e pulire la zona di contatto della batteria e del dispositivo, utilizzando un panno asciutto e badando di eliminare i depositi. Nel caso in cui sia impossibile rimuovere la batteria: vedi capitolo Riparazione. Durante la lavorazione possono depositarsi delle particelle all'interno dell'elettroutensile. Questo compromette il raffreddamento dell'elettroutensile. I depositi conduttori possono compromettere l'isolamento dell'elettroutensile e provocare pericoli elettrici. Aspirare aria dall'elettroutensile regolarmente, spesso e a fondo, tramite le fenditure anteriori e posteriori, o soffiare con aria asciutta. Staccare prima l'utensile dall'alimentazione elettrica e indossare occhiali protettivi e una mascherina antipolvere adeguata. Durante il soffiaggio, accertarsi che l'aspirazione avvenga correttamente.

10.1 Elettroutensili a filo:

- Protezione contro il sovraccarico: il numero di giri sotto carico diminuisce NETTAMENTE. La temperatura del motore è troppo elevata. Fare funzionare l’elettroutensile a vuoto fino a quando non si sia raffreddato. - Protezione contro il sovraccarico: il numero di giri sotto carico diminuisce LIEVEMENTE. L’elettroutensile è sovraccarico. Proseguire con il lavoro riducendo il carico. - Frizione di sicurezza Metabo S-automatic: l’elettroutensile è stato DISATTIVATO auto- maticamente. In caso di eccessiva velocità di aumento della corrente (come ad esempio in caso di blocco improvviso o di contraccolpo), l’elettrou- tensile si spegne. Spegnere l’elettroutensile con l’interruttore a cursore (8). Rimettere quindi in funzione l’utensile e continuare a lavorare normal- mente. Evitare ulteriori bloccaggi. Vedere capitolo

- Protezione antiriavviamento: l’elettroutensile non entra in funzione. La protezione antiriavvia- mento dell’elettroutensile è scattata. Se la spina viene inserita con l’elettroutensile acceso o viene ripristinata la corrente dopo un’interruzione, l’elet- troutensile non si riavvia. Spegnere e riaccendere l’elettroutensile.

10.2 Elettroutensili a batteria:

Il sistema elettronico di segnalazione (12) lampeggia e il dispositivo non entra in funzione. La batteria è scarica, la temperatura è troppo elevata oppure è scattata la protezione contro il riavvio. Spegnere e riaccendere il dispositivo. Se la batteria viene inserita mentre il dispositivo è acceso, questo non entra in funzione. Se si utilizza una batteria che non appartiene al sistema CAS, il dispositivo non entra in funzione. Il sistema elettronico di segnalazione (12) si accende permanentemente Si è verificato un sovraccarico durante il lavoro, la potenza può essere temporaneamente ridotta. Ridurre la pressione di lavoro. Disattivazione elettronica di sicurezza: l’utensile si è SPENTO automaticamente. In caso di un’eccessiva velocità di rampa della corrente (come in caso di blocco improvviso o contraccolpo), il dispositivo si spegne. Spegnere il dispositivo. Rimetterlo in funzione e continuare a lavorare normalmente. Evitare ulteriori bloccaggi. Utilizzare sempre l’utensile accessorio adatto al tipo di lavoro da eseguire e il carter di protezione previsto. Vedere pagina 4. (Le figure sono a titolo di esempio). Tipo di lavoro: 1 = levigatura con la superficie 2 = troncatura alla mola 4 = spazzole metalliche 5 = levigatura con carta abrasiva Utensili accessori:

1.1 = mola per sgrossare

2.1 = mola per troncare “metallo”

2.2 = mola per troncare “muratura/calcestruzzo”

2.3 = disco diamantato per troncare “muratura/

2.4 = mola per troncare per doppia finalità (mola per

levigatura e troncatura combinata)

4.1 = spazzola circolare

4.2 = spazzola a tazza

5.1 = disco abrasivo lamellare

5.2 = platorello per fogli abrasivi

Carter di protezione previsti: Tipo A = carter di protezione per troncatura / carter di protezione incl. clip carter di protezione per troncatura alla mola Tipo B = carter di protezione per levigatura Batterie: N. ordine: 625368000 5,5 Ah (LiHD) N. ordine: 625369000 8,0 Ah (LiHD)

10. Eliminazione dei guasti

N. ordine: 625549000 10,0 Ah (LiHD) ecc. Caricabatterie: ASC 55, ASC 145, ecc. Altri accessori: (vedi anche www.metabo.com) Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da elettricisti specializzati. In caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com. Un cavo di alimentazione difettoso deve essere sostituito solo da uno speciale cavo di alimentazione originale Metabo disponibile tramite l’assistenza Metabo. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. La polvere prodotta durante le lavorazioni può contenere sostanze nocive: non gettare tali sostanze nei rifiuti generici, bensì procedere ad uno smaltimento conforme ricorrendo ad un punto di raccolta per rifiuti speciali. Attenersi alle norme nazionali riguardo allo smalti- mento eco-compatibile e al riciclaggio di elettrou- tensili fuori servizio, imballaggi ed accessori. I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al sito www.metabo.com, nella sezione Assistenza. Solo per i Paesi UE: non smaltire gli elettrou- tensili con i rifiuti domestici. Secondo la Direttiva europea 2012/19/EU sugli appa- recchi elettrici ed elettronici usati e l’applicazione della Direttiva stessa nel diritto nazionale, gli elet- troutensili usati andranno smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compati- bile. Avvertenze specifiche per gli elettroutensili a batteria: Le batterie non vanno smaltite come rifiuti dome- stici. Consegnare le batterie difettose o usate al rivenditore Metabo. Non gettare le batterie in acqua. Prima di effettuare lo smaltimento, scaricare la batteria all’interno dell’elettroutensile. Proteggere i contatti dai cortocircuiti (ad es. isolandoli con nastro adesivo). Spiegazioni dei dati riportati a pag. 3. Con riserva di modifiche ai fini del miglioramento tecnologico. U = Tensione della batteria

max,1 = spessore max. consentito dell’utensile nella zona di serraggio in caso di utilizzo del dado di serraggio (20)

max,2 = spessore max. consentito dell’utensile nella zona di serraggio in caso di utilizzo del dado di serraggio Quick (2)

max,3 = disco da sgrosso/disco da taglio: spessore max. ammesso dell’utensile impiegato

max,4 = max. spessore consentito delle spazzole a tazza M = Filettatura dell’alberino l = Lunghezza dell’alberino

• = Numero di giri a vuoto (numero massimo di giri)

= Assorbimento di potenza nominale

= Potenza erogata m = Peso con la batteria più piccola / Peso senza cavo di alimentazione Valori rilevati secondo EN 62841. Elettroutensile in classe di protezione II ~ Corrente alternata Corrente continua I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi). *Disturbi elettromagnetici: In caso di disturbi elettromagnetici esterni estremi potrebbero verificarsi temporanee oscillazioni del numero di giri oppure potrebbe attivarsi la prote- zione antiriavviamento. In questo caso spegnere e riaccendere l’elettroutensile. Valori di emissione Tali valori consentono di stimare le emissioni dell’elettroutensile e di raffrontarle con altri elettrou- tensili. In base alle condizioni d’impiego, allo stato dell’elettroutensile o degli utensili, il carico effettivo potrà risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicu- rezza per l’utilizzatore, ad es. di carattere organiz- zativo. La levigatura di lamiere sottili o di altri pezzi leggermente vibranti con una grande superficie può provocare un’emissione acustica totale notevolmente più elevata (fino a 15 dB) rispetto ai valori di emissione acustica indicati. Per questi pezzi si dovrebbe impedire quanto più possibile l’emissione acustica adottando opportuni provvedimenti, come ad es. applicando tappetini di smorzamento pesanti e flessibili. L’aumentata emissione acustica va considerata anche in fase di valutazione dei rischi relativamente all’inquinamento acustico e alla scelta di una protezione adeguata per l’udito. Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 62841:

h, SG = valore di emissione di vibrazione (levigatura superficiale)

h, DS = valore di emissione di vibrazione (levigatura con platorello)

,DG/DA = grado d’incertezza (vibrazioni) Livello sonoro classe A tipico:

14. Dati tecniciITALIANO it

= livello di pressione acustica

= livello di potenza sonora

= Grado d’incertezza Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A). Indossare protezioni acustiche.ESPAÑOLes
