MANUAL DE UTILIZADOR WPF 18 LTX 125 Quick IK METABO

5.2 = Disco abrasivo para hojas lijadoras

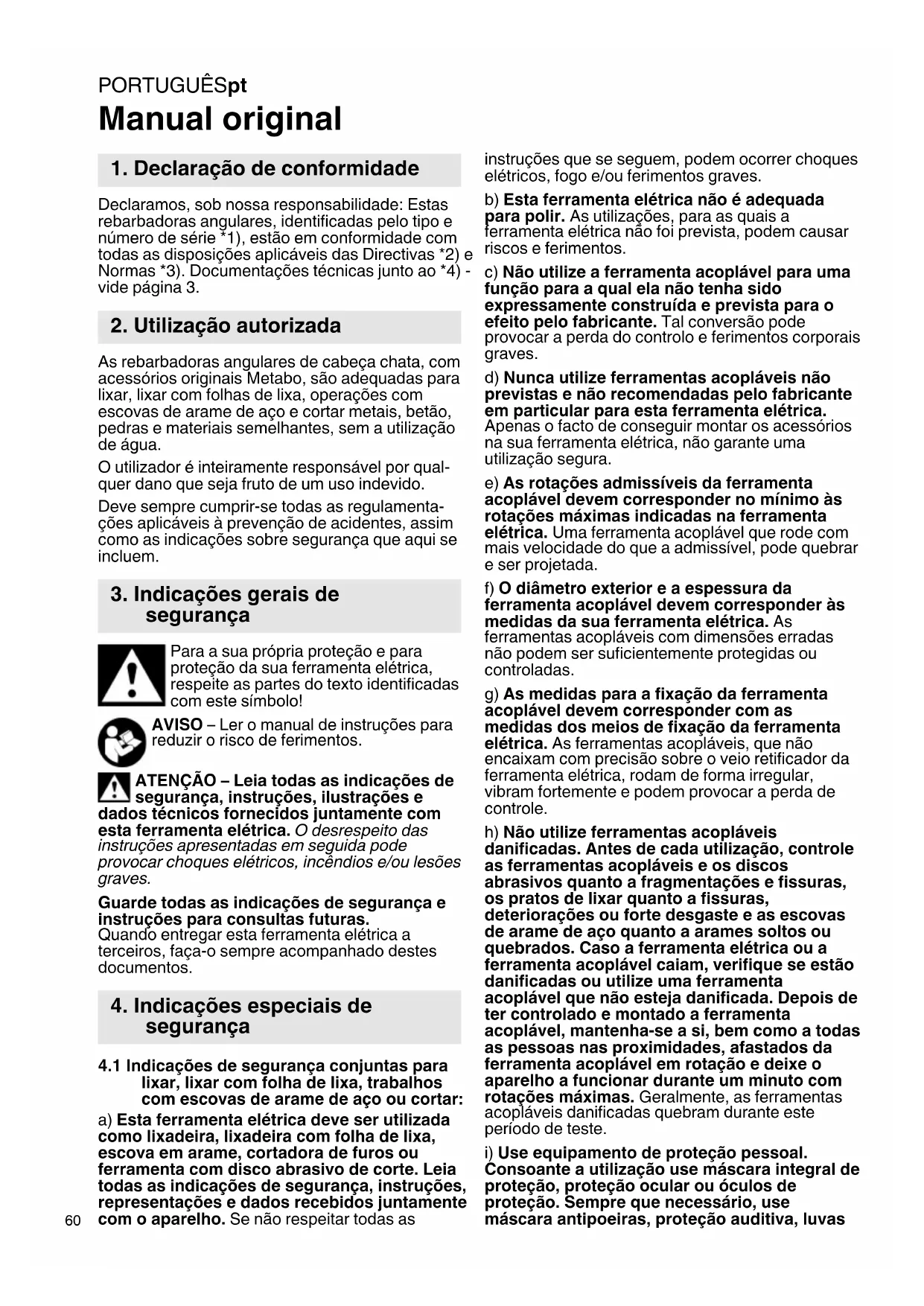

Manual original Declaramos, sob nossa responsabilidade: Estas rebarbadoras angulares, identificadas pelo tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Directivas *2) e Normas *3). Documentações técnicas junto ao *4) - vide página 3. As rebarbadoras angulares de cabeça chata, com acessórios originais Metabo, são adequadas para lixar, lixar com folhas de lixa, operações com escovas de arame de aço e cortar metais, betão, pedras e materiais semelhantes, sem a utilização de água. O utilizador é inteiramente responsável por qual- quer dano que seja fruto de um uso indevido. Deve sempre cumprir-se todas as regulamenta- ções aplicáveis à prevenção de acidentes, assim como as indicações sobre segurança que aqui se incluem. Para a sua própria proteção e para proteção da sua ferramenta elétrica, respeite as partes do texto identificadas com este símbolo! AVISO – Ler o manual de instruções para reduzir o risco de ferimentos. ATENÇÃO – Leia todas as indicações de segurança, instruções, ilustrações e dados técnicos fornecidos juntamente com esta ferramenta elétrica. O desrespeito das instruções apresentadas em seguida pode provocar choques elétricos, incêndios e/ou lesões graves. Guarde todas as indicações de segurança e instruções para consultas futuras. Quando entregar esta ferramenta elétrica a terceiros, faça-o sempre acompanhado destes documentos.

4.1 Indicações de segurança conjuntas para

lixar, lixar com folha de lixa, trabalhos com escovas de arame de aço ou cortar: a) Esta ferramenta elétrica deve ser utilizada como lixadeira, lixadeira com folha de lixa, escova em arame, cortadora de furos ou ferramenta com disco abrasivo de corte. Leia todas as indicações de segurança, instruções, representações e dados recebidos juntamente com o aparelho. Se não respeitar todas as instruções que se seguem, podem ocorrer choques elétricos, fogo e/ou ferimentos graves. b) Esta ferramenta elétrica não é adequada para polir. As utilizações, para as quais a ferramenta elétrica não foi prevista, podem causar riscos e ferimentos. c) Não utilize a ferramenta acoplável para uma função para a qual ela não tenha sido expressamente construída e prevista para o efeito pelo fabricante. Tal conversão pode provocar a perda do controlo e ferimentos corporais graves. d) Nunca utilize ferramentas acopláveis não previstas e não recomendadas pelo fabricante em particular para esta ferramenta elétrica. Apenas o facto de conseguir montar os acessórios na sua ferramenta elétrica, não garante uma utilização segura. e) As rotações admissíveis da ferramenta acoplável devem corresponder no mínimo às rotações máximas indicadas na ferramenta elétrica. Uma ferramenta acoplável que rode com mais velocidade do que a admissível, pode quebrar e ser projetada. f) O diâmetro exterior e a espessura da ferramenta acoplável devem corresponder às medidas da sua ferramenta elétrica. As ferramentas acopláveis com dimensões erradas não podem ser suficientemente protegidas ou controladas. g) As medidas para a fixação da ferramenta acoplável devem corresponder com as medidas dos meios de fixação da ferramenta elétrica. As ferramentas acopláveis, que não encaixam com precisão sobre o veio retificador da ferramenta elétrica, rodam de forma irregular, vibram fortemente e podem provocar a perda de controle. h) Não utilize ferramentas acopláveis danificadas. Antes de cada utilização, controle as ferramentas acopláveis e os discos abrasivos quanto a fragmentações e fissuras, os pratos de lixar quanto a fissuras, deteriorações ou forte desgaste e as escovas de arame de aço quanto a arames soltos ou quebrados. Caso a ferramenta elétrica ou a ferramenta acoplável caiam, verifique se estão danificadas ou utilize uma ferramenta acoplável que não esteja danificada. Depois de ter controlado e montado a ferramenta acoplável, mantenha-se a si, bem como a todas as pessoas nas proximidades, afastados da ferramenta acoplável em rotação e deixe o aparelho a funcionar durante um minuto com rotações máximas. Geralmente, as ferramentas acopláveis danificadas quebram durante este período de teste.

i) Use equipamento de proteção pessoal.

Consoante a utilização use máscara integral de proteção, proteção ocular ou óculos de proteção. Sempre que necessário, use máscara antipoeiras, proteção auditiva, luvas

1. Declaração de conformidade

2. Utilização autorizada

3. Indicações gerais de

4. Indicações especiais de

segurançaPORTUGUÊS pt

de proteção ou aventais especiais para manter afastadas pequenas partículas de lixação e de material. Proteger os olhos de objetos estranhos projetados, resultantes de diversas aplicações. As máscaras antipoeiras ou de proteção respiratória devem filtrar o pó que se forma durante a utilização. Se estiver exposto a ruídos fortes durante longos períodos de tempo poderá perder capacidade auditiva. j) Certifique-se de que as outras pessoas mantêm uma distância de segurança em relação à sua área de trabalho. Todos os que acedem à área de trabalho devem usar equipamento de proteção pessoal. Fragmentos da peça de trabalho ou ferramentas acopláveis quebradas podem ser projetados e causar ferimentos mesmo fora da própria área de trabalho. k) Quando executar trabalhos nos quais a ferramenta elétrica possa atingir condutores de corrente ocultos ou o próprio cabo de rede, segure a ferramenta acoplável apenas nas superfícies do punho isoladas. O contacto com um cabo sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque elétrico. l) Mantenha o cabo de rede afastado de ferramentas acopláveis em rotação. Caso perca o controlo sobre o aparelho, o cabo de rede pode ser cortado ou agarrado e a sua mão ou o seu braço podem embater na ferramenta acoplável em rotação. m) Nunca pouse a ferramenta elétrica, antes da imobilização completa da ferramenta acoplável. A ferramenta acoplável em rotação, pode entrar em contacto com a superfície de alojamento, provocando a perda de controlo sobre a ferramenta elétrica. n) Nunca deixe a ferramenta elétrica a funcionar enquanto a está a transportar. Em caso de contacto acidental com a ferramenta acoplável em rotação, a sua roupa pode ficar presa e a ferramenta acoplável poderá furar o seu corpo. o) Limpe regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa o pó para dentro da caixa, e uma forte acumulação de pó de metal pode provocar riscos a nível elétrico. p) Não utilize a ferramenta elétrica nas proximidades de materiais inflamáveis. As faíscas podem incendiar estes materiais. q) Não utilize ferramentas acopláveis, que necessitem de agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques elétricos.

4.2 Contragolpes e respetivas indicações de

segurança Contragolpe é a reação repentina que ocorre quando uma ferramenta acoplável em rotação, tal como um disco abrasivo, um prato de lixar, uma escova de arame de aço, etc., bloqueia ou prende. Ao prender ou bloquear provoca a paragem inesperada da ferramenta acoplável em rotação. Através disso, a ferramenta elétrica descontrolada é acelerada na zona de bloqueio, no sentido de rotação contrário ao da ferramenta acoplável. Se por ex. um disco abrasivo prender ou bloquear na peça de trabalho, o canto do disco abrasivo que entra na peça de trabalho, pode ficar preso e com isso, quebrar o disco abrasivo ou causar um contragolpe. Em seguida, o disco abrasivo aproxima-se ou afasta-se do operador, consoante o sentido de rotação do disco no local de bloqueio. Desta forma os discos abrasivos também podem quebrar. O contragolpe é a consequência de uma utilização incorreta da ferramenta elétrica e/ou de condições de trabalho inapropriadas. Poderá evitar o contragolpe através de medidas de precaução adequadas, conforme descrito em seguida. a) Segure bem a ferramenta elétrica e posicione o seu corpo e braços numa posição, na qual possa amortecer as forças de contragolpe. Utilize sempre o punho suplementar, caso disponível, para obter o maior controlo possível sobre as forças de contragolpe ou momentos de reação na aceleração. O operador pode dominar as forças de contragolpe e de reação, usando medidas de precaução adequadas. b) Nunca coloque a sua mão próxima de ferramentas acopláveis em rotação. Durante um contragolpe, a ferramenta acoplável pode deslocar-se para cima da sua mão. c) Evite que o seu corpo se encontre na área para onde a ferramenta elétrica é deslocada durante um contragolpe. No local de bloqueio, o contragolpe impulsiona a ferramenta elétrica na direção contrária à de deslocação do disco abrasivo. d) Trabalhe com atenção redobrada em zonas de cantos, arestas vivas, etc. Evite que as ferramentas acopláveis façam ricochete na peça de trabalho e encravem. A ferramenta acoplável em rotação tende a encravar no caso de cantos, arestas vivas ou quando rebate. Isto provoca a perda de controlo ou contragolpes. e) Não utilize uma lâmina para eletrosserras para cortar madeira, nem um disco de corte diamantado segmentado com um espaçamento de segmento superior a 10 mm ou uma lâmina de serra serrilhada. Estas ferramentas acopláveis provocam frequentemente contragolpes e a perda de controlo.

4.3 Indicações de segurança especiais para

lixar e cortar: a) Utilize exclusivamente os corpos abrasivos permitidos para a sua ferramenta elétrica e o resguardo de proteção previsto para estes corpos abrasivos. Os corpos abrasivos não previstos para a ferramenta elétrica, não podem ser suficientemente protegidos, tornando-se inseguros. b) Os discos abrasivos curvados devem ser montados de forma a que a superfície de lixar se encontre por baixo da aresta do resguardoPORTUGUÊSpt

de proteção. Um disco abrasivo montado incorretamente e que ultrapasse a aresta do resguardo de proteção, não pode ser protegido de forma adequada. c) O resguardo de proteção deve ser montado em segurança na ferramenta elétrica e ser ajustado de forma a que apenas uma parte mínima do corpo abrasivo fique aberta para o utilizador, de forma a garantir o máximo de segurança. O resguardo de proteção ajuda a proteger o operador contra fragmentos, contacto involuntário com o corpo abrasivo, bem como faíscas que podem incendiar a roupa. d) Os corpos abrasivos apenas devem ser utilizados para as possibilidades de aplicação recomendadas. Por exemplo: nunca lixe com a parte lateral de um disco de corte. Os discos de corte destinam-se à remoção de material com a aresta do disco. Se exercer força lateral sobre este corpo abrasivo poderá quebrá-lo. e) Utilize sempre flanges tensoras sem defeitos e com a dimensão e forma corretas para o disco abrasivo que escolheu. As flanges apropriadas apoiam o disco abrasivo, reduzindo assim o perigo de quebra do disco abrasivo. Os flanges para discos de corte podem diferenciar-se dos flanges para outros discos abrasivos. f) Não utilize discos abrasivos desgastados de ferramentas elétricas maiores. Os discos abrasivos de ferramentas elétricas maiores não foram concebidos para as elevadas rotações das ferramentas elétricas menores, podendo assim quebrar. g) Ao trabalhar com discos para uma finalidade dupla, utilize sempre o resguardo de proteção apropriado para a tarefa realizada. A não utilização do resguardo de proteção correto pode não oferecer a proteção desejada e resultar em ferimentos graves.

4.4 Indicações de segurança adicionais

especiais para cortar: a) Evite que o disco de corte bloqueie ou que seja exercida demasiada pressão. Não efetue cortes demasiado profundos. A sobrecarga do disco de corte aumenta o seu desgaste e a tendência para enviesar ou bloquear, e com isso a possibilidade de um contragolpe ou quebra do corpo abrasivo. b) Evite a zona anterior e posterior ao disco de corte em rotação. Quando afasta de si o disco de corte inserido na peça de trabalho, em caso de um contragolpe, a ferramenta elétrica com o disco em rotação pode ser projetada diretamente para si. c) Caso o disco de corte encrave ou caso tenha de interromper o trabalho, desligue a ferramenta elétrica e mantenha-a segura, até que o disco esteja imobilizado. Nunca tente retirar um disco de corte ainda em rotação da zona de corte, caso contrário poderá ocorrer um contragolpe. Verifique e elimine a causa do encravamento. d) Não volte a ligar a ferramenta elétrica enquanto a mesma se encontrar na peça de trabalho. Deixe o disco de corte atingir as suas rotações máximas antes de prosseguir cuidadosamente com o corte. Caso contrário, o disco pode prender, saltar para fora da peça de trabalho ou provocar um contragolpe. e) Apoie placas ou peças de trabalho de grandes dimensões para minimizar o risco de contragolpes provocado pelo encravamento do disco de corte. As peças de trabalho grandes podem dobrar-se sob o seu próprio peso. A peça de trabalho deve ser apoiada em ambos os lados do disco, quer na proximidade da linha de corte, como também na proximidade da aresta. f) Proceda com especial cuidado no caso de "cortes de imersão" em paredes montadas ou outras áreas não previsíveis. Ao imergir, o disco de corte pode provocar um contragolpe ao cortar tubagens de gás ou água, linhas elétricas ou outros objetos. g) Não efetue cortes curvos. A sobrecarga do disco de corte aumenta o desgaste do mesmo e a tendência para este enviesar ou bloquear e, através disso, a possibilidade de ocorrência de um contragolpe ou quebra do corpo abrasivo, podendo provocar ferimentos graves.

4.5 Indicações de segurança especiais para

lixar com folha de lixa: a) Utilize folhas de lixa com o tamanho correto e respeite as determinações do fabricante sobre a seleção das folhas de lixa. As folhas de lixa que sobressaiam em relação ao prato de lixar, podem causar ferimentos e provocar bloqueios, rompimentos das folhas de lixa ou contragolpes.

4.6 Indicações de segurança especiais em

relação ao trabalho com escovas de arame de aço: a) Note que a escova de arame de aço perde pedaços de arame, até mesmo na utilização comum. Não exerça demasiada pressão sobre os arames. Pedaços de arame projetados podem penetrar facilmente em roupa fina e/ou na pele. b) Caso seja recomendado um resguardo de proteção, evite que o resguardo de proteção e a escova de arame de aço entrem em contacto. As escovas tipo prato e tipo tacho, podem aumentar o seu diâmetro devido à pressão exercida e às forças de centrífuga. AVISO – Use sempre óculos de proteção. Use proteção auditiva. AVISO – Utilize a ferramenta elétrica sempre com ambas as mãos. Não utilize o resguardo de proteção para lixar para trabalhos de corte. Por motivos de segurança, para trabalhos com discos de corte deverá utilizar um resguardo para corte.PORTUGUÊS pt

Não tocar nas ferramentas acopláveis em rotação! Não utilizar discos de corte diamantados segmentados com fendas de segmento >10 mm. Apenas são permitidos ângulos de corte de segmento negativos. Utilizar discos de corte combinados apenas se estes estiverem reforçados. Usar bases de amortecimento elásticas, sempre que sejam disponibilizadas juntamente com o abrasivo e sempre que necessário. Observar as indicações do fabricante da ferramenta ou do acessório! Proteger os discos de graxa de impactos! Os discos abrasivos devem ser guardados e manuseados cuidadosamente conforme as instruções do fabricante. Armazenar e manusear as ferramentas acopláveis cuidadosamente e conforme as instruções do fabricante. Nunca utilize discos de corte para rebarbar ou desbastar! Os discos de corte não devem ser submetidos a uma pressão lateral. A peça de trabalho deve ficar bem apoiada e ser protegida contra deslizes, por ex. através de dispositivos de fixação. Peças de trabalho grandes tem de ser apoiadas suficientemente. Na utilização de ferramentas acopláveis com adaptador roscado, a extremidade do veio não deve tocar no fundo do furo da lixadeira. Certificar- se de que a rosca da ferramenta acoplável apresenta o comprimento necessário para acolher o comprimento do veio. A rosca da ferramenta acoplável deve ser adequada para a rosca sobre o veio. Comprimento do veio e rosca do veio, ver página 2 e capítulo 14. Dados técnicos. Recomenda-se a utilização de um dispositivo de aspiração estacionário apropriado. Ligar sempre previamente um disjuntor de proteção FI (RCD) com uma corrente de disparo máx. de 30 mA. Caso a rebarbadora angular desligue através do disjuntor de proteção FI, deverá examinar e limpar a máquina. Ver capítulo 9. Limpeza. Não utilizar ferramentas danificadas, não circulares ou que vibrem. Evitar danos em tubagens de gás e de água, condutores elétricos e paredes portadoras (estática). Se o punho suplementar estiver danificado ou rachado deverá ser substituído. Não operar a máquina com o punho suplementar danificado. Substituir o resguardo de proteção caso esteja danificado ou rachado. Não operar a máquina com o resguardo de proteção danificado. Fixar as peças de trabalho pequenas. Fixá-las por ex. num torno de bancada. Se os discos montados sobre uma flange forem utilizados para uma finalidade dupla (discos abrasivos e de corte combinados), apenas podem ser utilizados os seguintes tipos de resguardos de proteção: tipo A, tipo C. Ver capítulo 11. Utilizar o resguardo de proteção correto: O resguardo de proteção errado pode provocar a perda de controlo e ferimentos graves. Exemplos de utilização errada: - Ao utilizar um resguardo de proteção do tipo A para efetuar lixagens laterais, o resguardo de proteção e a peça de trabalho podem perturbar- se mutuamente, resultando num controlo insuficiente. - Ao utilizar um resguardo de proteção do tipo B para cortar com discos de corte combinado existe um maior risco de exposição a faíscas e partículas de lixagem projetadas, bem como a fragmentos do disco abrasivo, em caso de quebra do disco abrasivo. - Ao utilizar um resguardo de proteção do tipo A, B, C para corte ou lixagem lateral em betão ou alvenaria, existe um maior risco de exposição a poeiras, bem como de perda do controlo com um contragolpe como resultado. - Ao utilizar um resguardo de proteção do tipo A, B, C com uma escova tipo prato mais espessa do que o permitido, os arames podem atingir o resguardo de proteção e causar a quebra dos arames. Utilize sempre o resguardo de proteção apropriado para a ferramenta acoplável. Ver capítulo 11. Providencie para que durante o trabalho sob condições de pó, as aberturas de ventilação estejam livres. Caso seja necessário remover o pó, retire primeiro a bateria (utilize objetos não metais) e evite danificar peças internas. Reduzir os níveis de pó: AVISO - Determinadas poeiras, que são geradas ao lixar com folha de lixa, serrar, lixar, furar e ao executar outros trabalhos, contém químicos conhecidos por causar cancro, malformações congénitas ou outros problemas reprodutivos. Alguns exemplos destes químicos são: - chumbo de tintas à base de chumbo, - pó mineral de pedras de paredes, cimento e outros materiais de alvenaria, e - arsénio e cromados de madeiras tratadas quimicamente. O risco para si, proveniente desta sobrecarga, varia consoante o número de vezes que executa este tipo de trabalho. Para reduzir o efeito destes químicos em relação a si: trabalhe numa área bem ventilada e use sempre equipamento de proteção autorizado, como por ex. máscaras antipoeiras que tenham sido desenvolvidas especialmente para filtrar partículas microscópicas. Isto aplica-se igualmente a poeiras de outros materiais, como por ex. determinados tipos de madeiras (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são por ex. reações alérgicas e doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo. Respeite as diretivas e as normas nacionais (por ex. disposições relativas à segurança no trabalho, eliminação) aplicáveis para o seu material, pessoal, caso de utilização e local de utilização. Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações.PORTUGUÊSpt

Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Observe os regulamentos para uso e conexão do dispositivo de sucção. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si e das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar, - arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó. - Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando.

4.7 Indicações de segurança sobre a bateria:

Proteger as baterias de humidade! Não expor as baterias a fogo! Não utilizar baterias danificadas ou deformadas! Não abrir as baterias! Não tocar nem curto-circuitar os contactos das baterias! As baterias de iões de lítio danificadas podem verter um líquido ligeiramente ácido e inflamável! Caso as baterias vertam líquido e o mesmo entre em contacto com a pele, deverá lavar imediatamente com água abundante. Se o líquido das baterias entrar em contacto com os seus olhos, lave-os com água limpa e consulte imediatamente um médico! Remover a bateria da máquina antes de realizar qualquer ajuste, conversão, manutenção ou limpeza. Certifique-se de que a máquina está desligada ao inserir a bateria. Segurar firmemente a máquina ao retirar e colocar a bateria, de forma a que a o botão de ligar/desligar não possa ser acionado inadvertidamente. Retirar a bateria da máquina, caso a máquina esteja avariada. Transporte das baterias de iões de lítio: a expedição de baterias de iões de lítio deverá ocorrer em conformidade com as leis de transporte de mercadorias perigosas (UN 3480 e UN 3481). Informe-se sobre as normas atualmente em vigor para a expedição de baterias de iões de lítio. Se necessário, informe-se junto da sua empresa transportadora. Poderá obter uma embalagem certificada junto da Metabo. A bateria apenas poderá ser expedida caso a caixa não apresente danos e não esteja a verter líquido. Para a expedição, retirar a bateria da máquina. Proteger os contactos contra curto-circuito (por exemplo, isolar com fita adesiva). Consultar a página 2. 1 Pega para fixar/soltar a porca de aperto à mão (sem o uso de ferramentas)* 2 Porca de aperto (sem o uso de ferramentas) * 3 Flange de apoio 4 Veio 5 Botão de bloqueio do veio 6 Resguardo 7 Punho suplementar / Punho suplementar com amortecimento de vibrações * 8 Interruptor corrediço para ligar/desligar * 9 Punho 10 Bloqueio de ligação * 11 Gatilho * 12 Indicador de sinal electrónico

13 T ecla para desbloqueio do acumulador * 14 Tecla da indicação de capacidade * 15 Indicação de capacidade e sinalizador * 16 Acumulador * 17 Filtro de despoeiramento

18 Roda de ajuste para regulação das rotações 19 Botão de bloqueio* 20 Porca de aperto * 21 Chave de dois furos * 22 Alavanca para fixação do resguardo

• Conforme equipamento / não incluído no volume de fornecimento

6.1 Especialmente para ferramentas ligadas

à rede eléctrica Antes de ligar o cabo de alimentação, veri- fique se a voltagem e a frequência da rede de alimentação se adequam aos valores inscritos na placa técnica da ferramenta eléctrica. Ligar sempre previamente um disjuntor de protecção FI (RCD) com uma corrente de disparo máx. de 30 mA.

6.2 Especialmente para ferramentas com

acumulador Filtro de despoeiramento Aquando o ambiente muito sujo deve sempre montar o filtro de despoeiramento (17). A ferramenta esquenta com maior rapidez quando montado o filtro de despoeiramento (17). O sistema electrónico protege a ferramenta diante do sobreaquecimento (consultar capítulo 10.). Montar: Montar o filtro de pó (17) conforme ilustrado. Remover: Levantar ligeiramente o filtro de pó (17) pelas arestas superiores e retirá-lo por baixo. Bateria rotativa ver página 2, figura B.

6. Colocação em funcionamentoPORTUGUÊS pt

A parte traseira da máquina pode ser rodada em 3 níveis a 270°, para, desta forma, adaptar o formato da máquina às condições de trabalho. Trabalhar apenas na posição engatada. Pressionar primeiro o botão de bloqueio (19) e, com o botão pressionado, rodar a parte traseira da máquina. Durante a rotação, soltar o botão. O bloqueio deve engatar com um "clique" audível. Acumulador Antes da sua utilização, deve carregar o acumu- lador (16). Recarregar o acumulador quando notar um perda de rendimento. As baterias possuem um indicador de capacidade e de sinalização (15) (consoante o equipamento): A temperatura optimizada para armazenagem é entre 10°C e 30°C. Acumuladores Li-Ion "Li-Power" possuem uma indicação de capacidade e sinalizador (15): - Premer a tecla (14), e o estado de carga será indi- cado pelas lâmpadas LED. - Assim que uma lâmpada LED piscar, o acumu- lador está quase vazio e deve ser recarregado. Retirar, inserir o acumulador Retirar: Premer a tecla para desbloqueio do acumulador (13) e retirar o acumulador (16) por baixo. Inserir:Inserir o acumulador (16) até o seu engate.

6.3 Montagem do punho suplementar

Trabalhar apenas com punho adicional (7) montado! Aparafusar o punho suplementar do lado esquerdo ou direito da ferramenta.

6.4 Montar o resguardo

Por motivos de segurança, utilize exclusivamente o resguardo de proteção previsto para a respetiva ferramenta acoplável! O resguardo de proteção errado pode provocar a perda de controlo e ferimentos graves. Ver também capítulo 11. Acessórios! Resguardo para lixar Adequado para os trabalhos com discos de rebarbar, pratos de lixa de lamelas, discos de corte de diamante. Consultar página 2, figura E. - Montar o resguardo (6) na posição representada. - Premir a alavanca e posicionar o resguardo de modo a que a zona fechada indica ao operador. - Soltar a alavanca e rodar o resguardo, até o engate da alavanca. - Verificar o ajuste seguro: a alavanca deve estar engatada e o resguardo fixo, sem possibilidades de deslocamento. Só deve utilizar acessórios acopláveis que ainda possam ser protegidos pelo resguardo, por pelo menos 3,4 mm além da sua própria medida. Antes de qualquer troca de acessório: retirar o acumulador da ferramenta / puxar a ficha da tomada de corrente. A ferramenta deve estar desli- gada e o veio parado. Por motivos de segurança durante as opera- ções com os discos de corte, sempre deve utilizar o resguardo para o disco de corte (veja capí- tulo 11. Acessórios).

Premer o botão de bloqueio do veio (5) apenas quando o veio paralisado! - Premer o botão de bloqueio do veio (5), e rodar o veio (4) manualmente até o engate notável do botão de bloqueio do veio.

7.2 Montagem do disco abrasivo

Consultar página 2, figura C. - Montar o flange de apoio (3) sobre o veio. O flange está montado correctamente quando já não mais pode ser rodado sobre o veio. - Colocar o disco abrasivo sobre o flange de apoio (3). O disco abrasivo deve encostar uniformemente sobre o flange de apoio. O flange de chapa dos discos abrasivos de corte deve encostar sobre o flange de apoio.

7.3 Fixar/soltar a porca de aperto sem o uso

de ferramentas (conforme equipamento) Fixar a porca de aperto apenas à mão (sem o uso de ferramentas) (2)

Durante as operações, a pega (1) sempre deve permanecer rebaixada de forma plana sobre a porca de aperto (2)

Fixar a porca de aperto (sem o uso de ferra- mentas) (2): Se no âmbito de aperto, o acessório acoplável for mais espesso do que 6 mm, não deve utilizar

Utilize então a porca de aperto (20) com chave de dois furos (21). - Bloquear o veio (veja capítulo 7.1). - Dobrar a pega (1) da porca de aperto para cima. - Assentar a porca de aperto (2) sobre o fuso (4). Consultar página 2, figura D. - Fixar a porca de aperto (1), rodando a pega à mão no sentido horário . - Dobrar a pega (1) novamente para baixo. Soltar a porca de aperto (sem o uso de ferra- mentas) (2) l

- Bloquear o veio (veja capítulo 7.1). - Dobrar a pega (1) da porca de aperto para cima. - Desenroscar a porca de aperto (2) no sentido anti- -horário e à mão. Nota: Quando a porca de aperto (2) muito firme, também pode usar uma chave de dois furos para desenroscá-la.

7. Montagem do disco abrasivoPORTUGUÊSpt

Fixar a porca de aperto (20): Os dois lados da porca de aperto são diferentes. Aparafusar a porca de aperto sobre o veio conforme segue: Consultar página 2, figura D. - A) Para discos abrasivos finos: O colar da porca de aperto (20) indica para cima, para se poder apertar bem o disco abrasivo fino. B) Para discos abrasivos grossos: O colar da porca de aperto (20) indica para baixo, para se poder fixar bem a porca de aperto sobre o veio. - Bloquear o veio. Fixar bem a porca de aperto (20), servindo-se da chave de dois furos (21) e rodando no sentido horário. Soltar a porca de aperto: - Bloquear o veio (veja capítulo 7.1). Desaparafusar a porca de aperto (20), servindo-se da chave de dois furos (21) e rodando no sentido anti-horário.

8.1 Ajustar as rotações

• WVBF 18 LT BL 11-125 Quick WVBF 18 LTX BL 15-150 Quick Através da roda de ajuste (18) é possível selecionar previamente as rotações e alterá-las continuamente. As posições 1-6 correspondem aproximadamente às seguintes rotações em vazio: 1 p. 2000
• / min 4 p. 6100
• / min 2 p. 3600
• / min 5 p. 7400
• / min 3 p. 4800
• / min 6 / min p. 8000

Guiar a ferramenta sempre com ambas as mãos. Primeiro ligar, de seguida encostar o acessório acoplável à peça. Deve evitar-se com que a ferramenta aspire ainda mais pó e aparas. Ao ligar e desligar a ferramenta, deve afastá-la da poeira que se tenha depositado. Pousar a ferramenta depois de desli- gada apenas quando o motor tiver parado. Evite o arranque involuntário: Sempre desligue a própria ferramenta eléctrica antes de puxar a ficha da tomada, ou no caso de falta de energia eléctrica. Evite arranques involuntários: Desligue a ferramenta sempre quando for retirar o acumulador da ferramenta. Na ligação contínua, a ferramenta eléctrica continua a funcionar mesmo quando for arran- cada da mão. Portanto, segurar a ferramenta sempre nos punhos previstos, posicionar-se de forma segura e concentrar-se no trabalho. Máquinas com interruptor corrediço: Ligar: Avançar o interruptor corrediço (8). Para ligação contínua, premer para baixo até o engate. Desligar: Premer sobre a extremidade posterior do interruptor corrediço (8) e soltar. Máquinas com interruptor de segurança (com função de homem morto): (Máquinas com as designações WPF..., WEPF...) Ligar: Avançar o bloqueio de ligação (10) no sentido da seta e premer o gatilho (11). Desligar: Soltar o gatilho (11).

8.3 Indicações sobre a utilização

Lixar e lixar com folha de lixa: Exercer força moderada sobre a ferramenta e movi- mentá-la sobre toda a superfície, para não sobrea- quecer a superfície da peça a ser trabalhada. Lixamento de desbaste: para se obter um bom resultado, trabalhar a um ângulo de encosto de 30° - 40°. Cortar: No caso de cortes, trabalhar sempre na contra-rotação (veja figura). De contrário, há perigo da ferramenta soltar de forma incontrolada para fora do corte. Trabalhar com avanço moderado, adaptado ao material a trabalhar. Não prender, não exercer pressão, não oscilar. Operações com escovas de arame de aço: Exercer força moderada sobre a ferramenta. Remover a bateria da máquina antes de realizar qualquer ajuste, conversão, manutenção ou limpeza. Limpar regularmente o filtro de pó: retirar e soprar com ar comprimido. Remover ocasionalmente a bateria e limpar a área de contacto da bateria e da máquina com um pano seco para remover as deposições. Caso não seja possível retirar a bateria: ver capítulo Reparação. Durante o trabalho podem acumular-se partículas no interior da ferramenta elétrica. Isto influencia a refrigeração da ferramenta elétrica. As deposições de substâncias condutoras podem danificar o isolamento de proteção da ferramenta elétrica e provocar riscos a nível elétrico.

Aspirar bem a ferramenta elétrica regularmente e frequentemente em todas as ranhuras de ar dianteiras e traseiras ou soprar com ar seco. Antes disso, desligue a ferramenta elétrica do fornecimento de energia e use óculos de proteção e uma máscara antipoeiras apropriada. Ao soprar certifique-se de que existe uma eliminação apropriada.

10.1 Ferramentas ligadas à rede eléctrica:

- Protecção de sobrecarga: A rotação em carga cai CONSIDERAVELMENTE. a temperatura do motor é demasiado alta! Deixar a ferramenta eléc- trica a funcionar em vazio até arrefecida a ferra- menta. - Protecção de sobrecarga: A rotação em carga cai LIGEIRAMENTE. a ferramenta está sendo carregada em demasia. Continue a trabalhar com carga reduzida. - Desligamento de segurança Metabo S-auto- matic: A ferramenta foi DESLIGADA automati- camente. A ferramenta é desligada no caso de velocidade de aumento de corrente demasiado rápida (tal como surge p.ex. num bloqueio repen- tino ou num contragolpe). Desligar a ferramenta pelo interruptor corrediço (8). Voltar a ligar e conti- nuar a trabalhar normalmente. Evitar outros bloqueios. Consultar capítulo 4.2. - Protecção contra rearranque: A ferramenta não funciona. A protecção contra rearranque inadvertido reagiu. A ferramenta eléctrica não funciona quando a ficha de rede for inserida com a ferramenta ligada ou quando a fonte de alimen- tação for restabelecida após uma interrupção. desligar e voltar a ligar a ferramenta eléctrica.

10.2 Ferramentas com acumulador:

O indicador de sinal eletrónico (12) pisca e a máquina não funciona. A bateria está descarregada, a temperatura é demasiado elevada ou a proteção contra rearranque involuntário foi ativada. Desligar e voltar a ligar a máquina. Se a bateria for inserida com a máquina ligada, esta não irá arrancar. Em caso de utilização de uma bateria que não pertença ao CAS, a máquina não arranca. O indicador de sinal eletrónico (12) está aceso permanentemente Se surgir uma sobrecarga durante o trabalho, a potência pode ser reduzida temporariamente. Reduzir a pressão de trabalho. Desativação de segurança eletrónica: a máquina foi DESLIGADA automaticamente. A máquina é desligada caso a velocidade de aumento de corrente seja demasiado elevada (como por ex. em caso de bloqueio repentino ou contragolpe). Desligar a máquina. Em seguida, voltar a ligar e continuar a trabalhar normalmente. Evite bloqueios adicionais. Utilize sempre a ferramenta acoplável apropriada para o trabalho, com o respetivo resguardo de proteção. Ver página 4. (As figuras são exemplificativas). Trabalho: 1 = Lixar com a superfície 2 = Cortar 4 = Escovas de arame de aço 5 = Lixar com folha de lixa Ferramentas acopláveis:

1.1 = Disco abrasivo para rebarbar

2.1 = Disco de corte "metal"

2.2 = Disco de corte "alvenaria/betão"

2.3 = Disco de corte diamantado "alvenaria/betão"

2.4 = Disco de corte com uma finalidade dupla

4.2 = Escova tipo tacho

Resguardo de proteção prescrito: Tipos A = Resguardo de proteção do disco / resguardo de proteção com clipe do resguardo de proteção para cortar Tipos B = Resguardo de proteção para lixar - Baterias: N.º de pedido: 625368000 5,5 Ah (LiHD) N.º de pedido: 625369000 8,0 Ah (LiHD) N.º de pedido: 625549000 10,0 Ah (LiHD) etc. Carregadores: ASC 55, ASC 145, etc. Outros acessórios: (ver também www.metabo.com) As reparações de ferramentas eléctricas deste tipo apenas podem ser efectuadas por pessoal qualificado! Quando possuir ferramentas eléctricas Metabo que necessitem de reparos, dirija-se à Representação Metabo. Os endereços poderá encontrar sob www.metabo.com. Um cabo de ligação à rede danificado apenas pode ser substituído por um cabo especial de ligação à rede original da Metabo, que pode ser adquirido a partir do serviço de assistência técnica da Metabo. Poderá descarregar as Listas de peças de repo- sição no site www.metabo.com. O pó de lixa formado pode conter substâncias nocivas: não deitá-lo no lixo doméstico mas sim, entregá-lo a uma estação de colecta de lixo espe- cial.

10. Correcção de avarias

13. Protecção do meio ambientePORTUGUÊSpt

Siga as determinações nacionais em relação ao descarte ecológico de resíduos assim como, em relação à reciclagem de ferramentas eléctricas usadas, embalagens e acessórios. Os materiais da embalagem devem ser eliminados de acordo com a sua rotulagem, em conformidade com as diretivas do seu município. Encontrará indicações adicionais em www.metabo.com na área da assistência. Só para países da UE: Não deitar as ferra- mentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2012/19/EU sobre equipamentos eléctricos e electrónicos usados, e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser reco- lhidas em separado, e entregues a uma reciclagem ecologicamente correcta. Indicações especiais para ferramentas com acumulador: Não deitar acumuladores no lixo caseiro! Devolver os acumuladores defeituosos ou usados ao repre- sentante Metabo! Não jogar os acumuladores na água. Descarregar o acumulador na ferramenta eléctrica antes de a entregar a uma reciclagem. Proteger os contactos contra curto-circuitos (p.ex. isolar com fita colante). Esclarecimento sobre as indicações na página 3 . Reserve-se o direito de proceder a alterações ao progresso tecnológico. U = Tensão do acumulador

max = Diâmetro máx. do acessório acoplável

max,1 = Espessura máx. admissível do aces- sório acoplável no âmbito de aperto com utilização da porca de aperto (20)

max,2 = Espessura máx. admissível do aces- sório acoplável no âmbito de aperto com utilização da porca de aperto Quick (2)

max,3 = Disco de rebarbar/disco de corte: Espessura máxima admissível do acessório acoplável

max,4 = Espessura máx. permitida das escovas tipo prato M = Rosca do veio l = Comprimento do veio rectificador

• = Rotações em vazio (rotações máximas)

= Potência nominal consumida

= Potência útil m = Peso com menor acumulador/ peso sem cabo de rede Valores medidos de acordo com a norma EN

Ferramenta eléctrica da classe de protecção II ~ Corrente alternada Corrente contínua Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais). *Avarias electromagnéticas: Devido a influências de extremas avarias electro- magnéticas, em alguns casos, podem haver ligeiras variações de rotações, ou a protecção de rearranque poderá disparar.Neste caso, deverá desligar e voltar a ligar a ferramenta eléctrica. Valor da emissão Estes valores possibilitam uma avaliação de emissões da ferramenta eléctrica, e de compará- -los com diversas outras ferramentas eléctricas. Consoante as condições de aplicação, situação da ferramenta eléctrica ou dos acessórios acopláveis, o carregamento efectivo poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os intervalos de trabalho e as fases com menores carregamentos. Em razão dos correspondentes valores avaliados deverá determinar a aplicação de medidas de protecção, p.ex. medidas a nível de organização. A lixagem de chapas finas ou outras peças de trabalho de vibração fácil com superfícies grandes pode provocar uma emissão total de ruídos significativamente superior (até 15 dB) do que os valores de emissão de ruídos especificados. Essas peças de trabalho devem, dentro do possível, ser impedidas de emitir ruídos através de medidas adequadas, como por exemplo a fixação de esteiras de insonorização pesadas e flexíveis. O aumento das emissões de ruído também deve ser tido em consideração ao avaliar o risco de exposição ao ruído e ao selecionar a proteção auditiva apropriada. Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 62841:

h, SG = Valor da emissão de vibrações (lixar superfícies)

h, DS = Valor da emissão de vibrações (lixar com prato de lixar)

h,SG/DS = Insegurança (vibrações) Valores típicos e ponderados pela escala A para o ruído:

= Nível de pressão sonora

= Nível de energia sonora

= Insegurança Durante a operação, o nível de ruído pode passar de 80 dB(A). Usar protecções auriculares.
