ПОСІБНИК КОРИСТУВАЧА PSM1027 Ferm

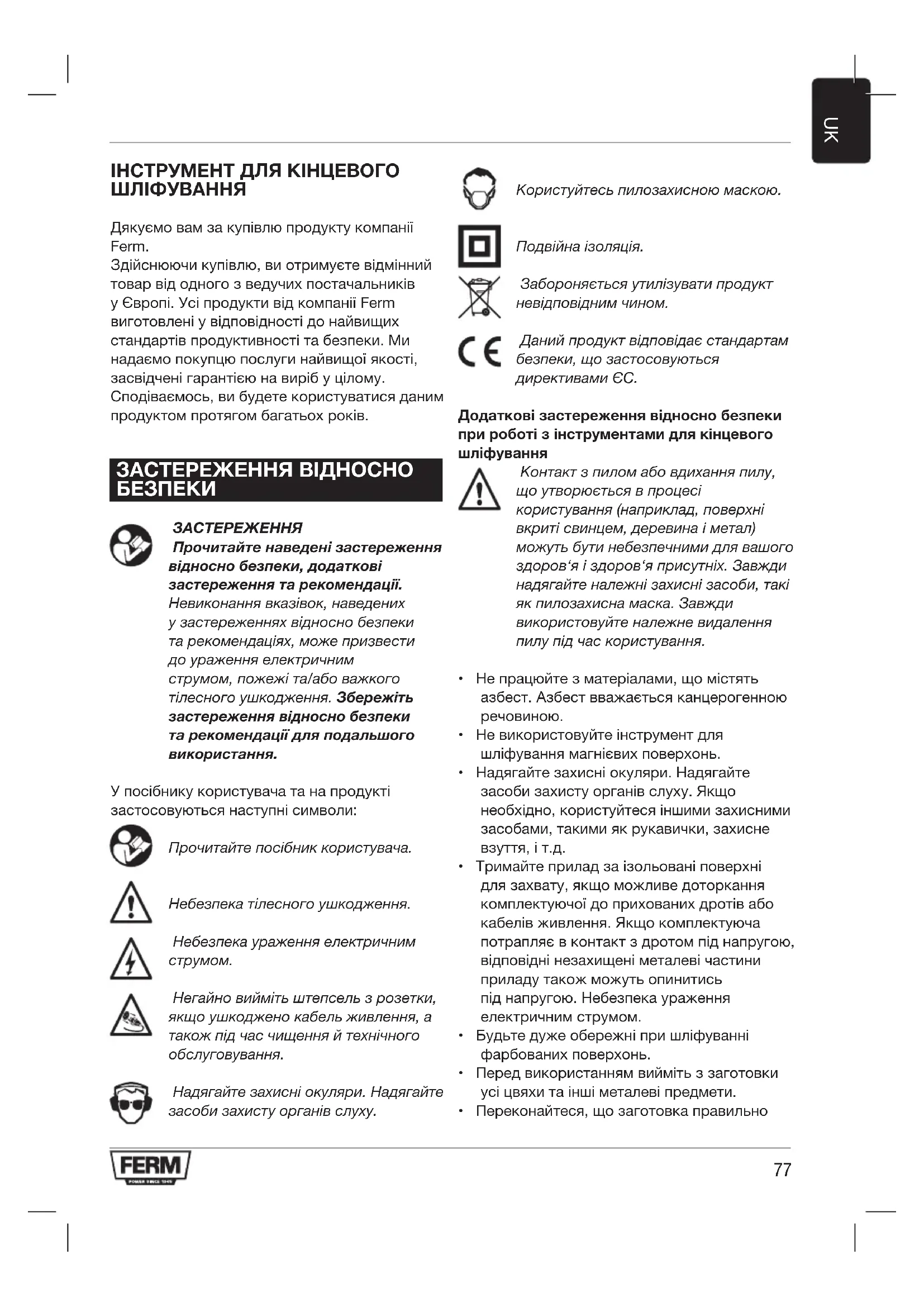

ІНСТРУМЕНТ ДЛЯ КІНЦЕВОГО

Дякуємо вам за купівлю продукту компанії Ferm. Здійснюючи купівлю, ви отримуєте відмінний товар від одного з ведучих постачальників у Європі. Усі продукти від компанії Ferm виготовлені у відповідності до найвищих стандартів продуктивності та безпеки. Ми надаємо покупцю послуги найвищої якості, засвідчені гарантією на виріб у цілому. Сподіваємось, ви будете користуватися даним продуктом протягом багатьох років. ЗАСТЕРЕЖЕННЯ ВІДНОСНО

ЗАСТЕРЕЖЕННЯ Прочитайтенаведенізастереження відноснобезпеки,додаткові застереженнятарекомендації. Невиконання вказівок, наведених у застереженнях відносно безпеки та рекомендаціях, може призвести до ураження електричним струмом, пожежі та/або важкого тілесного ушкодження. Збережіть застереженнявідноснобезпеки тарекомендаціїдляподальшого використання. У посібнику користувача та на продукті застосовуються наступні символи: Прочитайте посібник користувача. Небезпека тілесного ушкодження. Небезпека ураження електричним

Негайно вийміть штепсель з розетки, якщо ушкоджено кабель живлення, а також під час чищення й технічного обслуговування. Надягайте захисні окуляри. Надягайте засоби захисту органів слуху. Користуйтесь пилозахисною маскою. Подвійна ізоляція. Забороняється утилізувати продукт невідповідним чином. Даний продукт відповідає стандартам безпеки, що застосовуються директивами ЄС. Додаткові застереження відносно безпеки при роботі з інструментами для кінцевого

Контакт з пилом або вдихання пилу, що утворюється в процесі користування (наприклад, поверхні вкриті свинцем, деревина і метал) можуть бути небезпечними для вашого здоров‘я і здоров‘я присутніх. Завжди надягайте належні захисні засоби, такі як пилозахисна маска. Завжди використовуйте належне видалення пилу під час користування.

• Не працюйте з матеріалами, що містять азбест. Азбест вважається канцерогенною

• Не використовуйте інструмент для шліфування магнієвих поверхонь.

• Надягайте захисні окуляри. Надягайте засоби захисту органів слуху. Якщо необхідно, користуйтеся іншими захисними засобами, такими як рукавички, захисне взуття, і т.д.

• Тримайте прилад за ізольовані поверхні для захвату, якщо можливе доторкання комплектуючої до прихованих дротів або кабелів живлення. Якщо комплектуюча потрапляє в контакт з дротом під напругою, відповідні незахищені металеві частини приладу також можуть опинитись під напругою. Небезпека ураження електричним струмом.

• Будьте дуже обережні при шліфуванні фарбованих поверхонь.

• Перед використанням вийміть з заготовки усі цвяхи та інші металеві предмети.

• Переконайтеся, що заготовка правильно78

• Використовуйте тільки наждачний папір, що призначений для використання з даним інструментом.

• Використовуйте лише наждачний папір належного розміру. Переконайтеся, що наждачний папір встановлений належним

• Проводьте огляд наждачного папера перед кожним використанням. Не використовуйте наждачний папір, що зносився через тривале використання.

• Перш ніж покласти інструмент на стіл або верстат, обов‘язково вимкніть його. Правила безпеки при роботі з електричними

Завжди перевіряйте відповідність напруги джерела живлення наведеному у паспортній табличці

• Забороняється використовувати інструмент з ушкодженим кабелем або

• Використовуйте кабель-подовжувач, що задовольняє потужність інструменту, площею перерізу не менше 1,5 мм2. Якщо використовується подовжувач барабанного типу, завжди повністю розмотуйте кабель. Технічні характеристики Напруга мережі 230 В~ Частота у мережі 50 Гц Споживання потужності 135 Вт Частота холостих обертів 12.000 хв

Клас захисту IP 20 Вага 1,3 кг ШУМ ТА ВІБРАЦІЯ Звуковий тиск (L

) 73 дБ(А) + 3 дБ(А) Потужність звуку (L

) 84 дБ(А) + 3 дБ(А) Вібрація (основна ручка) 12,11 м/с

Надягайте засоби захисту органів

Рівень вібрації Рівень вібрації, зазначений в кінці даного посібника з експлуатації, було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей - при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися - у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий процес ОПИС (РИС. А) Ваш інструмент для кінцевого шліфування призначений для шліфування деревини, металу, пластику та фарбованих поверхонь.

2. Кнопка увімкнення блокування

7. Роз‘єм для видалення пилу

Перед збиранням завжди вимикайте інструмент та виймайте штепсель з

Монтаж та демонтаж наждачного папера (затискачі наждачного папера) (рис. B1)

• Відкрийте затискачі наждачного папера (4).

• Встановіть наждачний папір (8) з потрібним розміром зерна на тримач наждачного папера (3). Переконайтеся, що отвір в79

наждачному папері (8) відповідає отвору в тримачі наждачного папера (3).

• Загніть наждачний папір (8) з обох кінців навколо країв тримача наждачного папера (3).

• Замкніть затискачі наждачного папера (4) по черзі. Переконайтеся, що кінці наждачного папера (3) затиснуто.

• Відкрийте затискачі наждачного папера (4).

• Зніміть наждачний папір (8) з тримача наждачного папера (3).

• Замкніть затискачі наждачного папера (4). Монтаж та демонтаж наждачного папера (принцип “липучки”) (рис. B2)

• Встановіть наждачний папір (8) з потрібним розміром зерна на тримач наждачного папера (3). Переконайтеся, що отвір в наждачному папері (8) відповідає отвору в тримачі наждачного папера (3).

• Зніміть наждачний папір (8) з тримача наждачного папера (3). ВИКОРИСТАННЯ Вмикання та вимикання (рис. А)

• Щоб ввімкнути інструмент, натисніть вимикач (1).

• Для того щоб ввімкнути інструмент у тривалий режим, утримуйте натиснутим вимикач (1) і одночасно натисніть кнопку увімкнення блокування (2).

• Щоб вимкнути тривалий режим, натисніть вимикач (1) знову.

• Щоб вимкнути інструмент, звільніть вимикач (1). Видалення пилу (рис. C)

• Вставте перехідник для видалення пилу (9) у роз‘єм для видалення пилу (7).

• ПІд‘єднайте шланг вакуумного пристрою до перехідника для видалення пилу (9). Поради з використання

• Затисніть заготовку.

• Міцно утримуйте інструмент двома руками.

• Ввімкніть інструмент.

• Поставте тримач наждачного папера з наждачним папером на заготовку.

• Повільно рухайте інструмент вздовж поверхні заготовки, щільно притискаючи тримач наждачного папера до заготовки.

• Не тисніть на інструмент занадто сильно. Дайте інструменту виконати роботу.

• Вимкніть інструмент і, перед тим як покласти його, дочекайтесь повної зупинки. ЧИЩЕННЯ Й ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ Перед чищенням й технічним обслуговуванням завжди вимикайте інструмент та виймайте штепсель з

• Регулярно чистьте корпус м‘якою тканиною.

• Вентиляційні отвори мають бути вільними від бруду та пилу. Якщо необхідно, використовуйте м‘яку вологу тканину для видалення бруду та пилу з вентиляційних

• Регулярно чистіть тримач наждачного папера, щоб уникнути похибок під час роботи. Заміна наждачного папера (рис. В)

• Щоб зняти старий наждачний папір (8), виконайте процедуру, описану у розділі „Монтаж та демонтаж наждачного папера“.

• Щоб встановити новий наждачний папір (8), виконайте процедуру, описану у розділі „Монтаж та демонтаж наждачного папера“. Заміна тримача наждачного папера (рис. D) Якщо тримач наждачного папера зносився, його потрібно замінити.

• Якщо необхідно, зніміть наждачний папір.

• Послабте гвинти (10) на тримачі наждачного папера (3).

• Зніміть старий тримач наждачного папера (3).

• Встановіть новий тримач наждачного папера (3).

• Затягніть гвинти (10) на тримачі наждачного папера (3).80

Консультація відносно термінів у доданій
