PSM1027 - шлифовальная машина Ferm - Бесплатное руководство пользователя

Тип продукта	Финишная шлифовальная машина
Бренд	Ferm
Модель	PSM1027
Напряжение сети	230 В~
Частота сети	50 Гц
Мощность	135 Вт
Частота вращения холостого хода	12 000/мин
Класс защиты	IP 20
Вес	1,3 кг
Уровень звукового давления (Lpa)	73 дБ(А) K=3 дБ
Уровень звуковой мощности (Lwa)	84 дБ(А) K=3 дБ
Уровень вибрации	12,11 м/с² K=1,5 м/с²
Двойная изоляция	Да
Система крепления шлифовальной бумаги	Механическое крепление и липучка
Разъем для пылеудаления	Да (адаптер в комплекте)
Сменная шлифовальная подошва	Да
Совместимые материалы	Дерево, металл, пластик, окрашенные поверхности
Тип выключателя	Вкл/выкл с непрерывной фиксацией
Количество страниц инструкции	92

Часто задаваемые вопросы - PSM1027 Ferm

Как заменить шлифовальную бумагу на Ferm PSM1027?

Существует две системы: механическая система крепления (откройте крепления, поместите бумагу, загните концы, закройте) и система на липучке (просто положите бумагу на подошву). Убедитесь, что отверстия совпадают.

Как использовать пылеудаление?

Вставьте адаптер пылеудаления (9) в разъем (7), затем подключите шланг пылесоса.

Какие материалы можно шлифовать этой шлифовальной машиной?

Шлифовальная машина предназначена для дерева, металла, пластика и окрашенных поверхностей. Не используйте на материалах, содержащих асбест или магний.

Какие средства защиты нужно использовать?

Используйте защитные очки, средства защиты слуха и противопылевую маску. При необходимости используйте соответствующее оборудование.

Как заменить изношенную шлифовальную подошву?

Отключите прибор. Снимите шлифовальную бумагу, открутите винты (10) подошвы (3), снимите старую подошву, установите новую и затяните винты.

Как чистить и обслуживать шлифовальную машину?

Перед чисткой всегда отключайте прибор. Протирайте корпус мягкой тканью, вентиляционные щели при необходимости влажной тканью. Регулярно чистите шлифовальную подошву.

Какая мощность и скорость шлифовальной машины?

Мощность 135 Вт, частота вращения холостого хода 12 000/мин.

Как включить машину в непрерывный режим работы?

Нажмите на выключатель вкл/выкл (1), затем, не отпуская его, нажмите на кнопку фиксации (2). Для остановки снова нажмите на выключатель.

Каковы уровни шума и вибрации?

Звуковое давление 73 дБ(А), звуковая мощность 84 дБ(А), вибрация 12,11 м/с². Используйте средства защиты слуха.

Как утилизировать шлифовальную машину по окончании срока службы?

Не выбрасывайте вместе с бытовыми отходами. Следуйте европейской директиве 2012/19/EU по утилизации электрического и электронного оборудования.

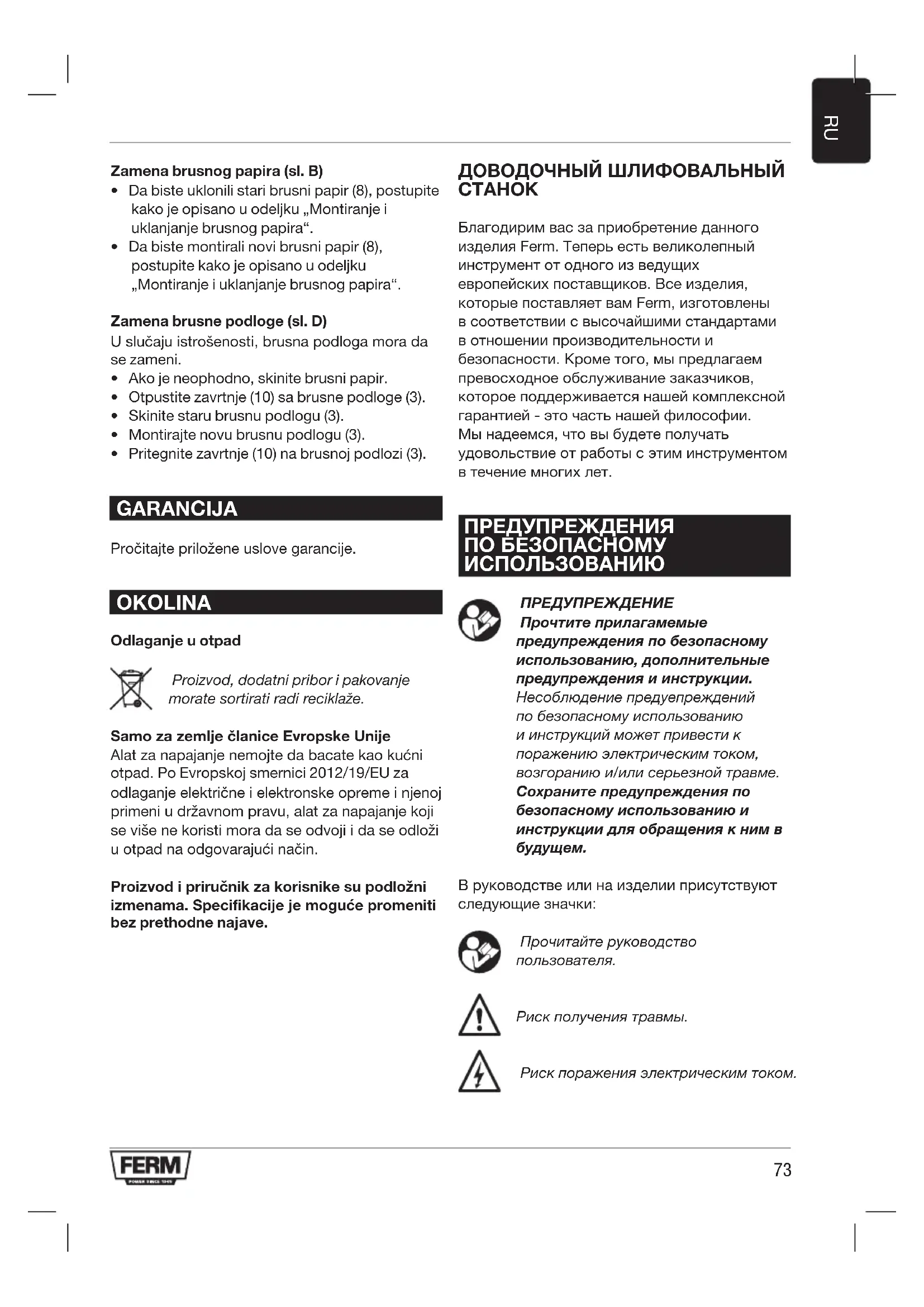

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PSM1027 Ferm

ДОВОДОЧНЫЙ ШЛИФОВАЛЬНЫЙ СТАНОК

Благодирим вас за приобретение данного изделия Ferm. Теперь есть великолепный инструмент от одного из ведущих европейских поставщиков. Все изделия, которые поставляет вам Ferm, изготовлены в соответствии с высочайшими стандартами в отношении производительности и безопасности. Кроме того, мы предлагаем превосходное обслуживание заказчиков, которое поддерживается нашей комплексной гарантией - это часть нашей философии. Мы надеемся, что вы будете получать удовольствие от работы с этим инструментом в течение многих лет.

ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОМУ ИСПОЛЬЗОВАНИЮ

ПРЕДУПРЕЖДЕНИЕ

Прочтите прилагамемые предупреждения по безопасному использованию, дополнительные предупреждения и инструкции. Несоблюдение предупреждений по безопасному использованию и инструкций может привести к поражению электрическим током, возгоранию и/или серьезной травме.

Сохраните предупреждения по безопасному использованию и инструкции для обращения к ним в будущем.

В руководстве или на изделии присутствуют следующие значки:

Прочитайте руководство пользователя.

Риск получения травмы.

Риск поражения электрическим током.

При повреждении сетевого шнура, а также при проведении чистки и технического обслуживания немедленно извлеките вилку сетевого шнура из розетки.

Надевайте защитные очки. Надевайте средства защиты органов слуха.

Надеавайте пылезащитную маску.

Двойная изоляция.

Не выбрасывайте изделие в контейнеры, которые для этого не предназначены.

Изделие отвечает требованиям соответствующих стандартов по безопасности, изложенных в директивах ЕС.

Дополнительные меры предосторожности для доводочных шлифовальных станков

Контакт с высвобождаемой во время работы пылью или ее вдыхание (например, при обработке поверхностей, окрашенных красками содержащими свинец, дерева и металла) может представлять опасность для вашего здоровья и здоровья окружающих. Всегда пользуйтесь соответствующими средствами индивидуальной защиты, например, пылезащитной маской. Во время работы всегда используйте соответствующий пылеотсос.

• Не работайте с материалами содержащими асбест. Асбест считается канцерогенным.
• Не пользуйтесь машиной для шлифования заготовок из магния.
• Надевайте защитные очки. Надевайте средства защиты органов слуха. При необходимости используйте средства индивидуальной защиты, например, защитные перчатки, защитную обувь и т.п.
• Держите машину за изолированные поверхности захвата, если принадлежность

может вступить в контакт со скрытой проводкой или сетевым кабелем. Если принадлежность касается кабеля „под напряжением“, металлические детали машины также становятся деталями „под напряжением“. Риск поражения электрическим током.

• Будьте осторожны при зачистке окрашенных поверхностей.
  • Перед использованием машины извлеките все гвозди и другие металлические предметы из заготовки.
• Проверьте чтобы заготовка имела должную опору или была закреплена.
• Применяйте только наждачную бумагу, пригодную для использования с данной машиной.
• Используйте только наждачную бумагу должных размеров. Проверьте, чтобы наждачная бумага была установлена должным образом.
• Проверяйте состояние наждачной бумаги перед каждым использованием. Не пользуйтесь наждачной бумагой, которая изношена вследствие длительного использования.
• Не ставьте включенную машину на стол или верстак.

Электробезопасность

Всегда проверяйте, чтобы напряжение источника питания соответствовало напряжению, указанному на паспортной табличке.

• Не пользуйтесь машиной с поврежденным сетевым шнуром или вилкой.
• Используйте кабели удлинителей, соответствующие номинальной мощности машины, минимальная толщина кабеля 1,5 мм2. При использовании катушки кабеля удлинителя, всегда полностью разворачивайте кабель.

Технические данные

Напряжение сети питания 230 В\~

Частота сети питания 50 Гц

Потребляемая мощность 135 Вт

Скорость без нагрузки 12.000 /мин

Класс защиты IP 20

Bec 1,3 кг

ШУМ И ВИБРАЦИЯ

Звуковое давление (L _ba ) 73 дБ (A) + 3 дБ (A)

Акустическая мощность ( L_wa ) 84 дБ (A) + 3 дБ (A)

Вибрация (основаная рукоятка) 12,11 м/с ^2 +1,5 м/с ^2

Надевайте средства защиты органов слуха.

Уровень вибрации

Уровень вибрации, указанный в конце данного руководства по эксплуатации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60745; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей

• при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться
• в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться

защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно организовуя свой рабочий процесс

ОПИСАНИЕ (РИС. А)

Ваш доводочный шлифовальный станок предназначен для шлифования деревянных, металлических, пластмассовых и окрашенных поверхностей.

1. Выключатель вкл./выкл.
2. Кнопка блокировки
3. Шлифовальная подушка
4. Зажим наждачной бумаги
5. Основная рукоятка
6. Вспомогательная рукоятка
7. Соединение пылеотсоса

СБОРКА

Перед сборкой всегда выключайте машину и извлекайте вилку сетевого шнура из розетки.

Установка и снятие наждачной бумаги (зажимы наждачной бумаги) (рис. В1)

Установка

• Откройте зажимы наждачной бумаги (4).
• Установите наждачную бумагу (8) должной зернистости на шлифовальную подушку (3). Роверьте(8) соответствовали отверстиям в шлифовальной подушке (3).
• Заверните наждачную бумагу (8) с обоих концов вокруг краев шлифовальной подушки (3).
• Закройте зажимы шлифовальной бумаги (4) один за другим. Проверьте, чтобы концы наждачной бумаги (3) были зажаты.

Снятие

• Откройте зажимы наждачной бумаги (4).
• Снимите наждачную бумагу (8) со шлифовальной подушки (3).
• Закройте зажимы наждачной бумаги (4).

Установка и снятие наждачной бумаги (система крепления типа "липучка") (рис. В2) Установка

- Установите наждачную бумагу (8) требуемой зернистости на шлифовальную подушку (3). Проверьте, чтобы отверстия в наждачной бумаге (8) соответствовали отверстиям в шлифовальной подушке (3).

Снятие

- Снимите наждачную бумагу (8) со шлифовальной подушки (3).

ИСПОЛЬЗОВАНИЕ

Включение и отключение (рис. А)

• Чтобы включить машину, нажмите выключатель вкл./выкл. (1).
• Чтобы включить машину в непрерывном режиме, держите выключатель вкл./выкл. (1) нажатым и одновременно нажмите кнопку блокировки (2).
• Чтобы отключить непрерывный режим, нажмите выключатель вкл./выкл. (1).

- Чтобы выключить машину, отпустите выключатель вкл./выкл. (1).

Пылеотсос (рис. С)

• Вставьте адаптер пылеотсоса (9) в соединение пылеотсоса (7).
• Подсоедините шланг пылесоса к адаптеру пылеотсоса (9).

Подсказки по оптимальному использованию

• Зажмите заготовку.
• Крепко держите машину обеими руками.
  • Включите машину.
• Установите шлифовальную подушку с наждачной бумагой на заготовку.
• Медленно двигайте машину вдоль заготовки, крепко прижимая шлифовальную подушку к заготовке.
• Не нажимайте на машину слишком сильно. Пусть машина работает сама.
• Выключите машину и перед тем, как опустить дождитесь ее полной остановки.

ЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Перед чисткой и техническим обслуживанием всегда выключайте машину и извлекайте вилку сетевого шнура из розетки.

• Регулярно чистите корпус сухой, мягкой тканью.
• Держите вентиляционные отверстия свободными от пыли и грязи. При необходимости используйте мягкую, влажную ткань для удаления пыли и грязи с вентиляционных отверстий.
• Во избежание неточностей во время работы регулярно чистите шлифовальную подушку.

Замена наждачной бумаги (рис. В)

• Для того чтобы снять старую наждачную бумагу (8), действуйте как описано в разделе „Установка и снятие наждачной бумаги“.
• Для того чтобы установить новую наждачную бумагу (8), действуйте как

описано в разделе „Установка и снятие наждачной бумаги“.

Замена шлифовальной подушки (рис. D)

В случае износа шлифовальная подушка подлежит замене.

• При необходимости снимите наждачную бумагу.
• Ослабьте винты (10) шлифовальной подушки (3).
  • Снимите старую шлифовальную подушку (3).
• Установите новую шлифовальную подушку (3).
• Затяните винты (10) шлифовальной подушки (3).

ГАРАНТИЯ

Обратитесь к прилагаемым условиям гарантии.

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Утилизация

Данное изделие, принадлежности и упаковка подлежат сортировке для переработке, безопасной для окружающей среды.

Только для стран ЕС

Не выбрасывайте электроинструмент вместе с бытовым мусором. В соответствии с Европейским руководством 2012/19/EU по „Утилизации электрического и электронного оборудования“ и национальными законодательными актами электроинструмент, который больше не используется, необходимо собирать отдельно и утилизировать безопасным для окружающей среды образом.

Изделие и руководство пользователя могут быть изменены. Технические характеристики могут быть изменены без дальнейшего уведомления.
