Produkttyp	Finslipmaskin
Varumärke	Ferm
Modell	PSM1027
Nätspänning	230 V~
Nätfrekvens	50 Hz
Effekt	135 W
Tomgångsvarvtal	12 000/min
Skyddsklass	IP 20
Vikt	1,3 kg
Ljudtrycksnivå (Lpa)	73 dB(A) K=3 dB
Ljudeffektnivå (Lwa)	84 dB(A) K=3 dB
Vibrationsnivå	12,11 m/s² K=1,5 m/s²
Dubbelisolerad	Ja
Fastsättningssystem för slippapper	Mekanisk fastsättning och kardborre
Dammutsuget anslutning	Ja (adapter ingår)
Utbytbart slipplatta	Ja
Lämpliga material	Trä, metall, plast, målade ytor
Strömställartyp	Till/från med kontinuerlig spärr
Antal sidor i bruksanvisning	92

Vanliga frågor - PSM1027 Ferm

Hur byter man slippapper på Ferm PSM1027?

Det finns två system: det mekaniska fastsättningssystemet (öppna fästena, placera papperet, vik ändarna, stäng) och kardborrsystemet (lägg bara papperet på plattan). Se till att hålen är väl inriktade.

Hur använder jag dammutsugningen?

Sätt i dammutsugningsadaptern (9) i anslutningen (7) och anslut sedan slangen från en dammsugare.

Vilka material kan jag slipa med denna slipmaskin?

Slipmaskinen är avsedd för trä, metall, plast och målade ytor. Använd inte på material som innehåller asbest eller magnesium.

Vilken skyddsutrustning ska jag bära?

Använd skyddsglasögon, hörselskydd och andningsskydd. Använd lämplig utrustning om det behövs.

Hur byter jag ut ett slitet slipplatta?

Koppla bort maskinen från nätet. Ta bort slippapperet, skruva loss skruvarna (10) på plattan (3), ta bort den gamla plattan, montera den nya och dra åt skruvarna.

Hur rengör jag och underhåller slipmaskinen?

Koppla alltid bort maskinen före rengöring. Rengör höljet med en mjuk trasa, ventilationsöppningarna med en fuktig trasa om det behövs. Rengör slipplattan regelbundet.

Vilken effekt och hastighet har slipmaskinen?

Effekt 135 W, tomgångsvarvtal 12 000/min.

Hur sätter jag maskinen i kontinuerlig drift?

Tryck på till/från-knappen (1), och utan att släppa den, tryck på spärrknappen (2). För att stänga av, tryck på knappen igen.

Vilka är ljud- och vibrationsnivåerna?

Ljudtrycksnivå 73 dB(A), ljudeffektnivå 84 dB(A), vibration 12,11 m/s². Använd hörselskydd.

Hur avyttrar jag slipmaskinen vid slutet av dess livslängd?

Släng den inte i hushållssoporna. Följ EU-direktivet 2012/19/EU för återvinning av elektrisk och elektronisk utrustning.

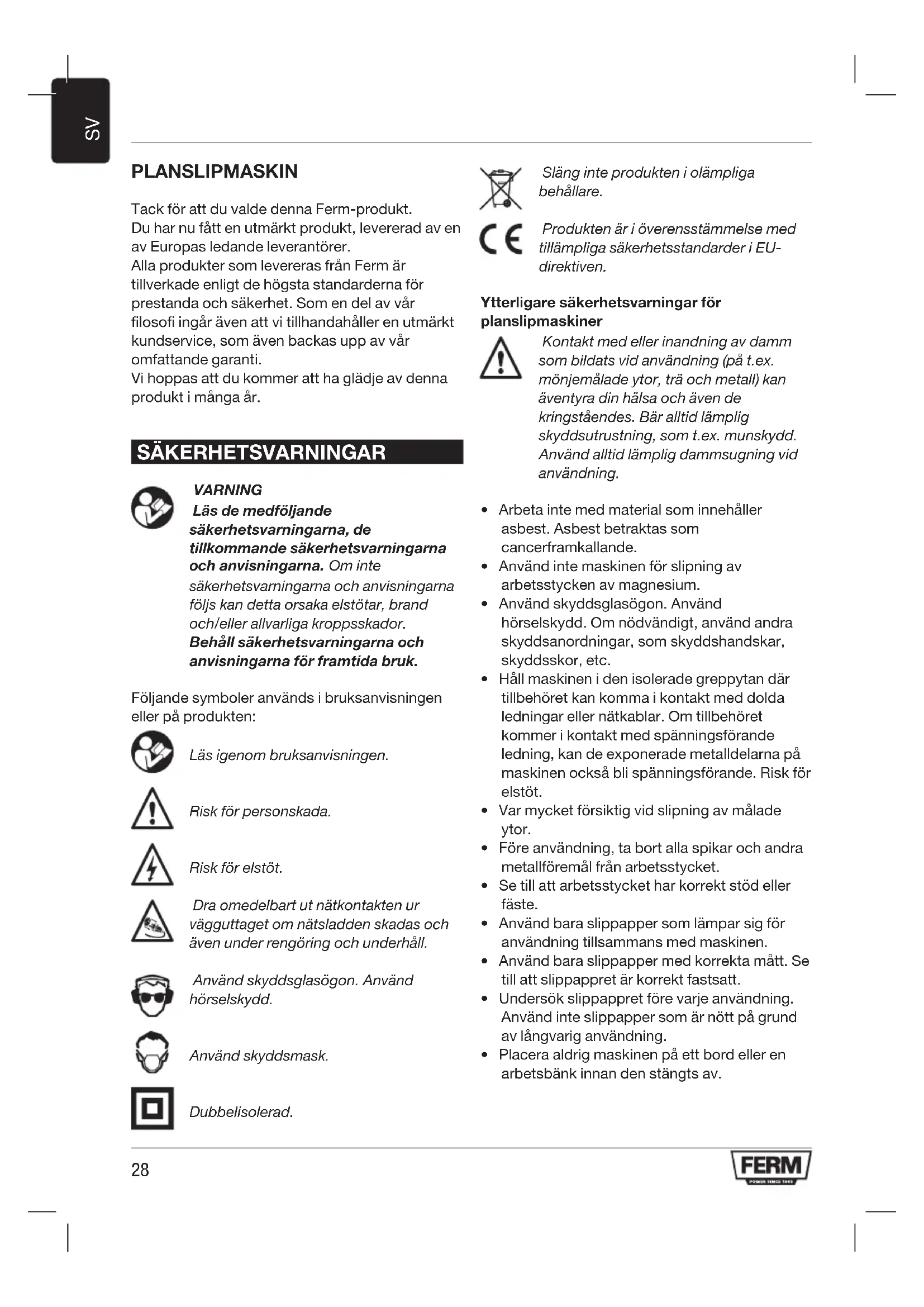

BRUKSANVISNING PSM1027 Ferm

Tack för att du valde denna Ferm-produkt.

Du har nu fått en utmärkt produkt, levererad av en av Europas ledande leverantörer.

Alla produkter som levereras från Ferm är tillverkade enligt de högsta standarderna för prestanda och säkerhet. Som en del av vår filosofi ingår även att vi tillhandahåller en utmärkt kundservice, som även backas upp av vår omfattande garanti.

Vi hoppas att du kommer att ha glädje av denna produkt i många år.

SÄKERHETSVARNINGAR

WARNING

Läs de medföljande säkerhetsvarningarna, de tillkommande säkerhetsvarningarna och anvisningarna. Om inte

säkerhetsvarningarna och anvisningarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador.

Behåll säkerhetsvarningarna och anvisningarna för framtida bruk.

Följande symboler används i bruksanvisningen eller på produkten:

Läs igenom bruksanvisningen.

Risk för personskada.

Risk för elstöt.

Dra omedelbart ut nätkontakten ur vägguttaget om nätsladden skadas och även under rengöring och underhåll.

Använd skyddsglasögon. Använd hörselskydd.

Använd skyddsmask.

Dubbelisolerad.

Släng inte produkten i olämpliga behållare.

Produkten är i överensstämmelse med tillämpliga säkerhetsstandarder i EU-direktiven.

Ytterligare säkerhetsvarningar för planslipmaskiner

Kontakt med eller inandning av damm som bildats vid användning (på t.ex. mönjemålade ytor, trä och metall) kan äventyra din hälsa och även de kringståendes. Bär alltid lämplig skyddsutrustning, som t.ex. munskydd. Använd alltid lämplig dammsugning vid användning.

• Arbeta inte med material som innehåller asbest. Asbest betraktas som cancerframkallande.
• Använd inte maskinen för slipning av arbetsstycken av magnesium.
• Använd skyddsglasögon. Använd hörselskydd. Om nödvändigt, använd andra skyddsanordningar, som skyddshandskar, skyddsskor, etc.
• Håll maskinen i den isolerade grepytan där tillbehöret kan komma i kontakt med dolda ledningar eller nätkablar. Om tillbehöret kommer i kontakt med spänningsförande ledning, kan de exponerade metalldelarna på maskinen också bli spänningsförande. Risk för elstöt.
• Var mycket försiktig vid slipning av målade ytor.
• Före användning, ta bort alla spikar och andra metallföremål från arbetsstycket.
• Se till att arbetsstycket har korrekt stöd eller fäste.
• Använd bara slippapper som lämpar sig för användning tillsammans med maskinen.
• Använd bara slippapper med korrekta mått. Se till att slippappret är korrekt fastsatt.
• Undersök slippappret före varje användning. Använd inte slippapper som är nött på grund av långvarig användning.
• Placera aldrig maskinen på ett bord eller en arbetsbänk innan den stängts av.

Elektrisk säkerhet

Kontrollera alltid att strömförsörjningens spänning överensstämmer med spänningen på märkplåten.

• Använd inte maskinen om nätkabeln eller nätkontakten är skadad.
• Använd endast förlängningskablar som är lämpliga för maskinens nominella effekt, minst 1,5 mm² tjocka. Om förlängningskabel på trumma används måste kabeln alltid rullas ut helt.

Tekniska data

Nätspänning 230 V\~

Nätfrekvens 50 Hz

Ineffekt 135 W

Obelastad hastighet 12.000/min

Skyddsklass IP 20

Vikt 1,3 kg

BULLER OCH VIBRATIONER

Bullernivå (Lpa) 73 dB(A) K=3dB

Ljudeffekt (Lwa) 84 dB(A) K=3dB

Skakas 12,11 m/s ^2 K=1,5 m/s ^2

Använd hörselskydd.

Vibrationsnivå

Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet

• om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån
• när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån

Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt

BESKRIVNING (FIG. A)

Planslipmaskinen har konstruerats för slipning av trä, metall, plast och målade ytor.

1. Strömbrytare
2. Spärrknapp
3. Slipdyna
4. Slippappersbygel
5. Huvudhandtag
6. Hjälphandtag
7. Dammsugaranslutning

MONTERING

Innan montering ska du alltid stänga av maskinen och dra ut nätkontakten ur vägguttaget.

Montering och demontering av slippappret (slippappersbyglar) (fig. B1)

Montering

• Öppna slippappersbyglarna (4).
• Fäst slippappret (8) med lämplig kornstorlek på slipdynan (3). Kontrollera att perforeringen på slippappret (8) överensstämmer med perforeringen på slipdynan (3).
• Vik slippappret (8) i båda ändarna runt kanterna på slipdynan (3).
• Stäng slippappersbyglarna (4), en i sänder. Kontrollera att ändarna på slippappret (3) är ordentligt fastklämda.

Demontering

• Öppna slippappersbyglarna (4).
  • Ta bort slippappret (8 från slipdynan (3).
  • Stäng slippappersbyglarna (4).

Montering och demontering av slippappret (kardborrband) (fig. B2) Montering

- Fäst slippappret (8) med lämplig kornstorlek på slipdynan (3). Kontrollera att perforeringen på slippappret (8) överensstämmer med perforeringen på slipdynan (3).

Demontering

• Ta bort slippappret (8) från slipdynan (3).

ANVÄNDNING

Starta och stänga av (fig. A)

• For att starta maskinen, tryck på strömbrytaren (1).
• För att starta maskinen, tryck in spärrknappen (2) och håll samtidigt in strömbrytaren (1).
• For att stänga av det kontinuerliga läget, tryck en gång till på strömbrytaren (1).
• For att stänga av maskinen, släpp strömbrytaren (1).

Dammutsugning (fig. C)

• För in dammsugaradaptern (9) i dammsugaranslutningen (7).
• Anslut dammsugningsanordningens slang till dammsugaradaptern (9).

Tips för bästa användning

• Spänn fast arbetsstycket.
• Håll maskinen med båda händerna.
• Startamaskinen.
• Placera slipdynan med slippappret på arbetsytan.
• Flytta maskinen långsamt över arbetsytan, samtidigt som slipdynan trycks mot arbetsytan med stadig hand.
• Utöva inte för stort tryck på maskinen. Låt maskinen göra arbetet.
• Stäng av maskinen och vänta tills den stannat helt innan du sätter ner maskinen.

RENGÖRING OCH UNDERHÅLL

Innan rengöring och underhåll ska du alltid stänga av maskinen och dra ut nätkontakten ur vägguttaget.

• Rengör höljet regelbundet med en mjuk trasa.
• Se till att ventilationshålen är fria från damm och smuts. Använd vid behov en mjuk, fuktig trasa för att ta bort damm och smuts från ventilationshålen.
• Rengör slipdynan regelbundet för att undvika onoggrannhet vid användning.

Byte av slippappret (fig. B)

- Ta bort det gamla slippappret (8) genom att fortsätta enligt beskrivningen i avsnittet „Montering och borttagning av slippappret“.

• Sätt fast ett nytt slippapper (8) genom att fortsätta enligt beskrivningen i avsnittet „Montering och borttagning av slippappret“.

Om slipdynan är nött måste den bytas ut.

• Ta bort slippappret om så behövs.
- Lossa skruvarna (10) från slipdynan (3).
• Ta bort den gamla slipdynan (3).
• Montera den nya slipdynan (3).
- Dra fast skruvarna (10) till slipdynan (3).

GARANTI

Se de medföljande garantivillkoren.

MILJÖ

Bortskaffning

Produkten, tillbehören och förpackningen måste sorteras för miljövänlig återvinning.

Endast för EU-länder

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt.

Med förbehåll för ändringar i produkten och bruksanvisningen. Specifikationer kan ändras utan förvarning.
