MANUALE UTENTE PSM1027 Ferm

AVVISO Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni. I seguenti simboli sono utilizzati nel presente manuale utente o sul prodotto: Leggere il manuale utente. Pericolo di lesioni personali. Pericolo di scosse elettriche. Disconnettere immediatamente la spina di alimentazione dalla rete elettrica qualora il cavo di alimentazione risulti danneggiato e durante ogni operazione di pulitura e manutenzione. Indossare occhiali di protezione. Indossare protezioni per l‘udito. Indossare una mascherina anti-polvere.25

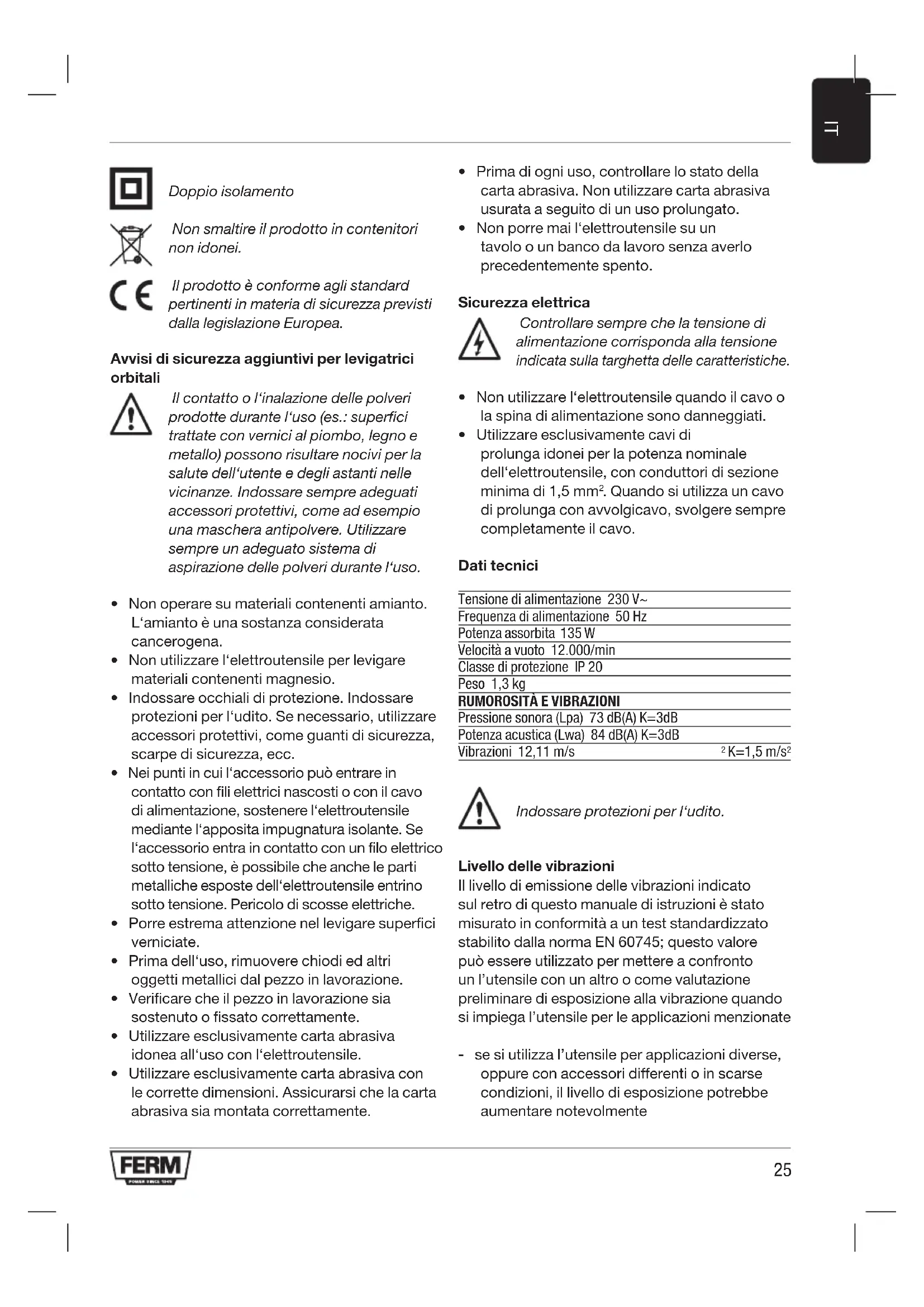

Doppio isolamento Non smaltire il prodotto in contenitori non idonei. Il prodotto è conforme agli standard pertinenti in materia di sicurezza previsti dalla legislazione Europea. Avvisi di sicurezza aggiuntivi per levigatrici orbitali Il contatto o l‘inalazione delle polveri prodotte durante l‘uso (es.: superfici trattate con vernici al piombo, legno e metallo) possono risultare nocivi per la salute dell‘utente e degli astanti nelle vicinanze. Indossare sempre adeguati accessori protettivi, come ad esempio una maschera antipolvere. Utilizzare sempre un adeguato sistema di aspirazione delle polveri durante l‘uso.

• Non operare su materiali contenenti amianto. L‘amianto è una sostanza considerata cancerogena.

• Non utilizzare l‘elettroutensile per levigare materiali contenenti magnesio.

• Indossare occhiali di protezione. Indossare protezioni per l‘udito. Se necessario, utilizzare accessori protettivi, come guanti di sicurezza, scarpe di sicurezza, ecc.

• Nei punti in cui l‘accessorio può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione, sostenere l‘elettroutensile mediante l‘apposita impugnatura isolante. Se l‘accessorio entra in contatto con un filo elettrico sotto tensione, è possibile che anche le parti metalliche esposte dell‘elettroutensile entrino sotto tensione. Pericolo di scosse elettriche.

• Porre estrema attenzione nel levigare superfici verniciate.

• Prima dell‘uso, rimuovere chiodi ed altri oggetti metallici dal pezzo in lavorazione.

• Verificare che il pezzo in lavorazione sia sostenuto o fissato correttamente.

• Utilizzare esclusivamente carta abrasiva idonea all‘uso con l‘elettroutensile.

• Utilizzare esclusivamente carta abrasiva con le corrette dimensioni. Assicurarsi che la carta abrasiva sia montata correttamente.

• Prima di ogni uso, controllare lo stato della carta abrasiva. Non utilizzare carta abrasiva usurata a seguito di un uso prolungato.

• Non porre mai l‘elettroutensile su un tavolo o un banco da lavoro senza averlo precedentemente spento. Sicurezza elettrica Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.

• Non utilizzare l‘elettroutensile quando il cavo o la spina di alimentazione sono danneggiati.

• Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell‘elettroutensile, con conduttori di sezione minima di 1,5 mm

. Quando si utilizza un cavo di prolunga con avvolgicavo, svolgere sempre completamente il cavo. Dati tecnici Tensione di alimentazione 230 V~ Frequenza di alimentazione 50 Hz Potenza assorbita 135 W Velocità a vuoto 12.000/min Classe di protezione IP 20 Peso 1,3 kg

RUMOROSITÀ E VIBRAZIONI

Indossare protezioni per l‘udito. Livello delle vibrazioni Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate - se si utilizza l’utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente26

- i momenti in cui l’utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro DESCRIZIONE (FIG. A) La levigatrice orbitale è stata progettata per levigare legno, metallo, materie plastiche e superfici verniciate.

1. Interruttore on/off

2. Pulsante di blocco

3. Piastra levigatrice

4. Graffetta di fissaggio per carta abrasiva

5. Impugnatura principale

6. Impugnatura ausiliaria

7. Raccordo di estrazione della polvere

MONTAGGIO Prima del montaggio, spegnere sempre l‘elettroutensile e scollegare la spina di alimentazione dalla rete elettrica. Montaggio e rimozione della carta abrasiva (graffette di fissaggio per carta abrasiva) (fig. B1) Montaggio

• Aprire le graffette di fissaggio per carta abrasiva (4).

• Montare la carta abrasiva (8) con grana della corretta misura sulla piastra levigatrice (3). Verificare che i fori presenti sulla carta abrasiva (8) corrispondano ai fori sulla piastra levigatrice (3).

• Piegare la carta abrasiva (8) su entrambe le estremità attorno ai bordi della piastra levigatrice (3).

• Chiudere le graffette di fissaggio per carta abrasiva (4), una alla volta. Assicurarsi che le estremità della carta abrasiva (3) siano ben fissate. Rimozione

• Aprire le graffette di fissaggio per carta abrasiva (4).

• Rimuovere la carta abrasiva (8) dalla piastra levigatrice (3).

• Chiudere le graffette di fissaggio per carta abrasiva (4). Montaggio e rimozione della carta abrasiva (sistema “uncino e asola”) (fig. B2) Montaggio

• Montare la carta abrasiva (8) con grana della corretta misura sulla piastra levigatrice (3). Verificare che i fori presenti sulla carta abrasiva (8) corrispondano ai fori sulla piastra levigatrice (3). Rimozione

• Rimuovere la carta abrasiva (8) dalla piastra levigatrice (3). USO Accensione e spegnimento (fig. A)

• Per accendere l‘elettroutensile, premere l‘interruttore on/off (1).

• Per commutare l‘elettroutensile sulla modalità continua, mantenere premuto l‘interruttore on/off (1) e contemporaneamente premere il pulsante di blocco (2).

• Per disattivare la modalità continua, premere nuovamente l‘interruttore on/off (1).

• Per spegnere l‘elettroutensile, rilasciare l’interruttore on/off (1). Aspirazione della polvere (fig. C)

• Inserire l‘adattatore per l‘estrazione delle polveri (9) nel relativo raccordo (7).

• Collegare il flessibile di un aspirapolvere all‘adattatore di estrazione delle polveri (9). Suggerimenti per un uso ottimale

• Bloccare il pezzo in lavorazione.

• Sostenere saldamente l‘elettroutensile con entrambe le mani.

• Accendere l‘elettroutensile.

• Appoggiare la piastra levigatrice con la carta abrasiva sul pezzo in lavorazione.

• Muovere lentamente l‘elettroutensile sul pezzo in lavorazione, premendo saldamente27

AMBIENTE Smaltimento Il prodotto, gli accessori e l‘imballaggio devono essere raccolti separatamente per un riciclaggio ecocompatibile. Soltanto per paesi CE. Non smaltire gli elettroutensili nei contenitori per rifiuti domestici. Ai sensi della Direttiva 2012/19/ EU del Parlamento europeo in materia di Rifiuti da apparecchiature elettriche ed elettroniche e della relativa attuazione nell‘ambito della legislazione nazionale, gli elettroutensili inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecocompatibile. Questo prodotto ed il presente manuale utente sono soggetti a modifiche. Le specifiche possono essere modificate senza preavviso. la piastra levigatrice contro la superficie del pezzo.

• Non esercitare una pressione eccessiva sull‘elettroutensile. Lasciare che l‘elettroutensile effettui il lavoro.

• Prima di appoggiare l‘elettroutensile, spegnerlo e attendere che si arresti completamente.

PULIZIA E MANUTENZIONE

Prima di ogni operazione di pulizia e manutenzione, spegnere sempre l‘elettroutensile e disconnettere la spina di alimentazione dalla rete elettrica.

• Pulire regolarmente l‘involucro con un panno morbido.

• Mantenere le feritoie di ventilazione pulite e libere da polvere e sporco. Se necessario, utilizzare un panno morbido inumidito per rimuovere polvere e sporco dalle feritoie di ventilazione.

• Pulire regolarmente la piastra levigatrice per evitare imprecisioni durante l‘uso. Sostituzione della carta abrasiva (fig. B)

• Per rimuovere la vecchia carta abrasiva (8), procedere come descritto nella sezione „Montaggio e rimozione della carta abrasiva“.

• Per montare la nuova carta abrasiva (8), procedere come descritto nella sezione „Montaggio e rimozione della carta abrasiva“. Sostituzione della piastra levigatrice (fig. D) Qualora risultasse usurata, è necessario sostituire la piastra levigatrice.

• Se necessario, rimuovere la carta abrasiva.

• Allentare le viti (10) dalla piastra levigatrice (3).

• Serrare le viti (10) sulla piastra levigatrice (3). GARANZIA Consultare i termini e le condizioni della garanzia allegata.28
