BEDIENUNGSANLEITUNG PSM1027 Ferm

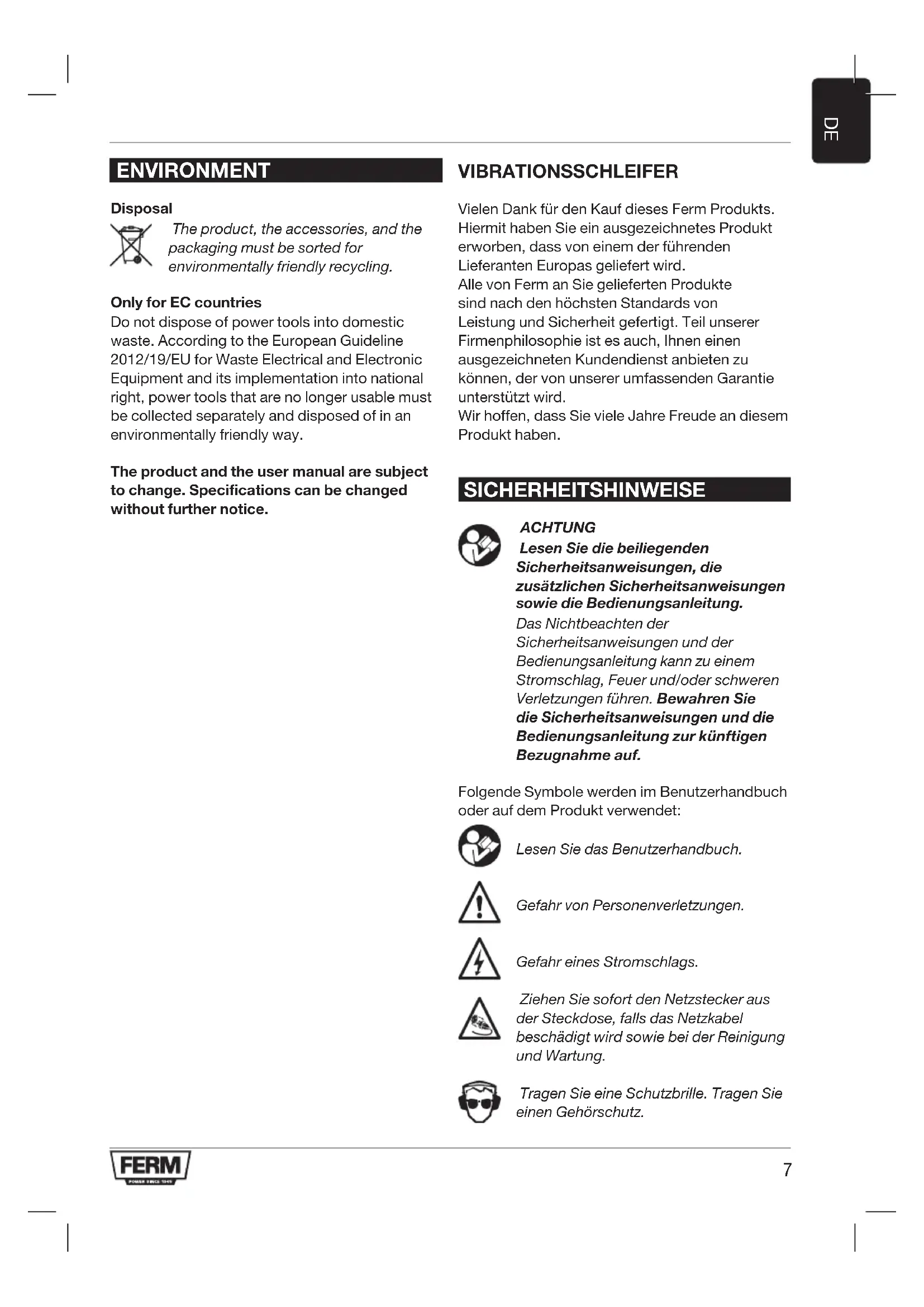

ENVIRONMENT Disposal The product, the accessories, and the packaging must be sorted for environmentally friendly recycling. Only for EC countries Do not dispose of power tools into domestic waste. According to the European Guideline 2012/19/EU for Waste Electrical and Electronic Equipment and its implementation into national right, power tools that are no longer usable must be collected separately and disposed of in an environmentally friendly way. The product and the user manual are subject to change. Specifications can be changed without further notice. VIBRATIONSSCHLEIFER Vielen Dank für den Kauf dieses Ferm Produkts. Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas geliefert wird. Alle von Ferm an Sie gelieferten Produkte sind nach den höchsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmenphilosophie ist es auch, Ihnen einen ausgezeichneten Kundendienst anbieten zu können, der von unserer umfassenden Garantie unterstützt wird. Wir hoffen, dass Sie viele Jahre Freude an diesem Produkt haben. SICHERHEITSHINWEISE ACHTUNG Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie die Bedienungsanleitung. Das Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann zu einem Stromschlag, Feuer und/oder schweren Verletzungen führen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Lesen Sie das Benutzerhandbuch. Gefahr von Personenverletzungen. Gefahr eines Stromschlags. Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschädigt wird sowie bei der Reinigung und Wartung. Tragen Sie eine Schutzbrille. Tragen Sie einen Gehörschutz.8

Tragen Sie eine Staubmaske. Schutzisoliert. Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehältern. Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien. Zusätzliche Sicherheitshinweise für Vibrationsschleifer Der Kontakt oder das Einatmen von Staub, der beim Gebrauch frei wird (z.B. mit bleihaltiger Farbe lackierte Oberflächen, Holz und Metall) kann Ihre eigene Gesundheit sowie die Gesundheit Anderer gefährden. Tragen Sie stets Schutzausrüstung, z.B. eine Staubmaske. Verwenden Sie beim Gebrauch stets eine entsprechende Staubabsaugung.

• Bearbeiten Sie keine asbesthaltigen Materialien. Asbest wird als krebserregend eingestuft.

• Verwenden Sie die Maschine nicht zum Schleifen von Werkstücken aus Magnesium.

• Tragen Sie eine Schutzbrille. Tragen Sie einen Gehörschutz. Verwenden Sie ggf. weitere Schutzmittel wie beispielsweise Schutzhandschuhe, Sicherheitsschuhe, usw.

• Halten Sie die Maschine an den isolierten Griffflächen, falls die Gefahr besteht, dass das Zubehör versteckte Leitungen oder das Netzkabel berühren könnte. Falls das Zubehör einen spannungsführenden Draht berührt, können die freiliegenden Metallteile der Maschine ebenfalls spannungsführend werden. Gefahr eines Stromschlags.

• Gehen Sie beim Schleifen von lackierten Oberflächen äußerst vorsichtig vor.

• Entfernen Sie vor dem Gebrauch alle Nägel und sonstigen Metallgegenstände aus dem Werkstück.

• Vergewissern Sie sich, dass das Werkstück richtig gestützt bzw. fixiert ist.

• Verwenden Sie nur Schleifpapier, das für den Gebrauch mit der Maschine geeignet sind.

• Verwenden Sie nur Schleifpapier mit den richtigen Maßen. Vergewissern Sie sich, dass das Schleifpapier richtig angebracht ist.

• Überprüfen Sie das Schleifpapier vor jedem Gebrauch. Verwenden Sie kein verschlissenes Schleifpapier, um es dadurch länger verwenden zu können.

• Legen Sie die Maschine niemals auf einem Tisch oder einer Werkbank ab, bevor sie nicht abgeschaltet wurde. Elektrische Sicherheit Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.

• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstärke von 1,5 mm

haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab. Technische daten Netzspannung 230 V~ Netzfrequenz 50 Hz Leistungsaufnahme 135 W Leerlaufgeschwindigkeit 12.000/min Schutzklasse IP 20 Gewicht 1,3 kg

Tragen Sie einen Gehörschutz. Vibrationsstufe Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke9

- die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen - Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf BESCHREIBUNG (ABB. A) Ihr Vibrationsschleifer wurde zum Schleifen von Holz, Metall, Kunststoff und lackierten Oberflächen konstruiert.

1. Ein-/Aus-Schalter

7. Staubabsauganschluss

MONTAGE Schalten Sie die Maschine vor der Montage aus und ziehen Sie den Netzstecker aus der Steckdose. Anbringen und Entfernen des Schleifpapiers (Schleifpapierklemmen) (Abb. B1) Anbringen

• Öffnen Sie die Schleifpapierklemmen (4).

• Bringen Sie das Schleifpapier (8) mit der erforderlichen Körnung auf dem Schleifteller (3) an. Vergewissern Sie sich, dass die Perforation im Schleifpapier (8) mit der Perforation auf dem Schleifteller (3) übereinstimmt.

• Falten Sie das Schleifpapier (8) an beiden Enden um die Kanten des Schleiftellers (3) herum.

• Schließen Sie die Schleifpapierklemmen (4) nacheinander. Vergewissern Sie sich, dass die Enden des Schleifpapiers (3) eingespannt sind. Entfernen

• Öffnen Sie die Schleifpapierklemmen (4).

• Entfernen Sie das Schleifpapier (8) vom Schleifteller (3).

• Schließen Sie die Schleifpapierklemmen (4) Anbringen und Entfernen des Schleifpapiers (Klettverschluss-System (Abb. B2) Anbringen

• Bringen Sie das Schleifpapier (8) mit der erforderlichen Körnung auf dem Schleifteller (3) an. Vergewissern Sie sich, dass die Perforation im Schleifpapier (8) mit der Perforation auf dem Schleifteller (3) übereinstimmt. Entfernen

• Entfernen Sie das Schleifpapier (8) vom Schleifteller (3) GEBRAUCH Ein- und Ausschalten (Abb. A)

• Um die Maschine einzuschalten, drücken Sie auf den Ein-/Aus-Schalter (1).

• Um die Maschine auf Dauerbetrieb zu schalten, halten Sie den Ein-/Aus-Schalter (1) gedrückt und drücken Sie gleichzeitig auf die Ausschaltsperre (2).

• Um den Dauerbetrieb auszuschalten, drücken Sie erneut auf den Ein-/Aus-Schalter (1).

• Um die Maschine auszuschalten, lassen Sie den Ein-/Aus-Schalter (1) los. Staubabsaugung (Abb. C)

• Stecken Sie den Staubabsaugadapter (9) in die Staubabsaugverbindung (7).

• Verbinden Sie den Schlauch eines Staubsaugers mit dem Staubabsaugadapter (9). Ratschläge für optimale Arbeitsergebnisse

• Spannen Sie das Werkstück ein.

• Halten Sie die Maschine mit beiden Händen fest.

• Schalten Sie die Maschine ein.

• Legen Sie den Schleifteller mit dem Schleifpapier auf das Werkstück.

• Bewegen Sie die Maschine langsam über das Werkstück, wobei Sie den Schleifteller fest gegen das Werkstück drücken.10

• Üben Sie nicht zu viel Druck auf die Maschine aus. Lassen Sie die Maschine die Arbeit verrichten.

• Schalten Sie die Maschine aus und warten Sie, bis sie vollkommen zum Stillstand gekommen ist, bevor Sie sie ablegen.

REINIGUNG UND WARTUNG

Schalten Sie die Maschine vor der Reinigung und Wartung immer aus und ziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gehäuse regelmäßig mit einem weichen Lappen.

• Halten Sie die Belüftungsschlitze staub- und schmutzfrei. Verwenden Sie gegebenenfalls einen weichen feuchten Lappen, um den Staub und Schmutz aus den Belüftungsschlitzen zu entfernen.

• Reinigen Sie regelmäßig den Schleifteller, um Ungenauigkeiten beim Gebrauch zu vermeiden. Erneuerung des Schleifpapiers (Abb. B)

• Um das alte Schleifpapier (8) zu entfernen, gehen Sie gemäß Beschreibung im Abschnitt „Anbringen und Entfernen des Schleifpapiers“ vor.

• Um das neue Schleifpapier (8) anzubringen, gehen Sie gemäß Beschreibung im Abschnitt „Anbringen und Entfernen des Schleifpapiers“ vor. Erneuerung des Schleiftellers (Abb. D) Im Falle von Verschleiß muss der Schleifteller erneuert werden.

• Entfernen Sie ggf. das Schleifpapier.

• Lösen Sie die Schrauben (10) vom Schleifteller (3).

• Entfernen Sie den alten Schleifteller (3).

• Bringen Sie den neuen Schleifteller (3) an.

• Ziehen Sie die Schrauben (10) am Schleifteller (3) an. GARANTIE Schlagen Sie in den beigefügten Garantiebedingungen nach. UMWELT Entsorgung Das Produkt, sein Zubehör sowie die Verpackung müssen für ein umweltfreundliches Recycling getrennt entsorgt werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronikschrott sowie der Einführung in das nationale Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden. Das Produkt und das Benutzerhandbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden.11
