Tipo de produto	Lixadeira de acabamento
Marca	Ferm
Modelo	PSM1027
Tensão da rede	230 V~
Frequência da rede	50 Hz
Potência	135 W
Velocidade em vazio	12 000/min
Classe de proteção	IP 20
Peso	1,3 kg
Nível de pressão acústica (Lpa)	73 dB(A) K=3 dB
Nível de potência acústica (Lwa)	84 dB(A) K=3 dB
Nível de vibração	12,11 m/s² K=1,5 m/s²
Isolação dupla	Sim
Sistema de fixação do papel de lixa	Fixação mecânica e gancho-e-laço
Conexão de extração de pó	Sim (adaptador incluído)
Base de lixamento substituível	Sim
Materiais compatíveis	Madeira, metal, plástico, superfícies pintadas
Tipo de interruptor	Liga/desliga com travamento contínuo
Número de páginas do manual	92

Perguntas frequentes - PSM1027 Ferm

Como trocar o papel de lixa na Ferm PSM1027 ?

Existem dois sistemas: o sistema de fixação mecânica (abrir as fixações, colocar o papel, dobrar as extremidades, fechar) e o sistema gancho-e-laço (basta colocar o papel sobre a base). Certifique-se de alinhar as perfurações.

Como usar a aspiração de pó ?

Insira o adaptador de extração de pó (9) na conexão (7) e conecte a mangueira de um aspirador.

Quais materiais posso lixar com esta lixadeira ?

A lixadeira foi projetada para madeira, metal, plástico e superfícies pintadas. Não usar em materiais que contenham amianto ou magnésio.

Quais equipamentos de proteção devo usar ?

Use óculos de proteção, proteção auditiva e máscara antipó. Use equipamento adequado se necessário.

Como substituir a base de lixamento desgastada ?

Desconecte o aparelho. Remova o papel de lixa, desaparafuse os parafusos (10) da base (3), retire a base antiga, monte a nova e aperte os parafusos.

Como limpar e manter a lixadeira ?

Sempre desconecte antes da limpeza. Limpe o corpo com um pano macio, as ranhuras de ventilação com um pano úmido se necessário. Limpe regularmente a base de lixamento.

Qual é a potência e a velocidade da lixadeira ?

Potência 135 W, velocidade em vazio 12 000/min.

Como colocar a máquina em funcionamento contínuo ?

Pressione o interruptor liga/desliga (1) e, sem soltá-lo, pressione o botão de travamento (2). Para parar, pressione novamente o interruptor.

Quais são os níveis de ruído e vibração ?

Pressão acústica 73 dB(A), potência acústica 84 dB(A), vibração 12,11 m/s². Use proteção auditiva.

Como descartar a lixadeira no fim da vida útil ?

Não a descarte junto com o lixo doméstico. Siga a diretiva europeia 2012/19/UE para reciclagem de equipamentos elétricos e eletrônicos.

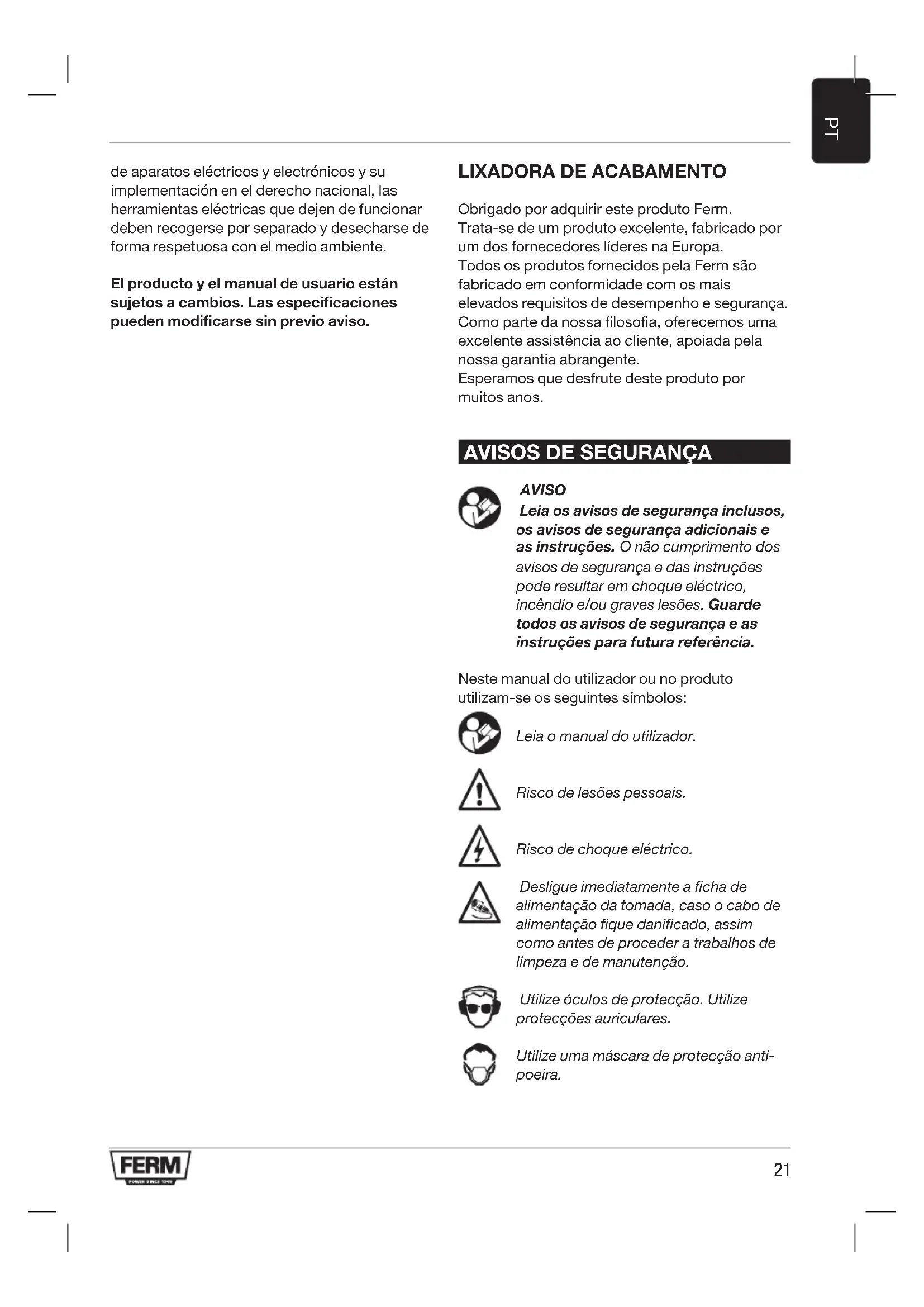

MANUAL DE UTILIZADOR PSM1027 Ferm

LIXADORA DE ACABAMENTO

Obrigado por adquirir este produto Ferm. Trata-se de um produto excelente, fabricado por um dos fornecedores líderes na Europa. Todos os produtos fornecidos pela Ferm são fabricado em conformidade com os mais elevados requisitos de desempenho e segurança. Como parte da nossa filosofia, oferecemos uma excelente assistência ao cliente, apoiada pela nossa garantia abrangente. Esperamos que desfrute deste produto por muitos anos.

AVISOS DE SEGURANÇA

AVISO

Leia os avisos de segurança inclusos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou graves lesões. Guarde todos os avisos de segurança e as instruções para futura referência.

Neste manual do utilizador ou no produto utilizam-se os seguintes símbolos:

Leia o manual do utilizador.

Risco de lesões pessoais.

Desligue imediatamente a ficha de alimentação da tomada, caso o cabo de alimentação fique danificado, assim como antes de proceder a trabalhos de limpeza e de manutenção.

Utilize óculos de protecção. Utilize protecções auriculares.

Utilize uma máscara de protecção anti-poeira.

Isolamento duplo.

Não descarte o produto em recipientes inadequados.

O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

Avisos adicionais de segurança para lixadoras de acabamento

O contacto com ou a inalação de poeiras que sejam libertadas durante a utilização (por exemplo, de superfícies pintadas com tinta à base de chumbo, madeira e metal) poderão ser nocivos para a sua saúde ou a de transeuntes. Utilize sempre equipamento de protecção adequado, tal como uma máscara de protecção anti-poeiras. Utilize sempre um sistema de extracção de poeiras adequado durante a utilização.

• Não trabalhe materiais que contenham amianto. O amianto é considerado carcinogénico.
• Nunca utilize a máquina para lixar peças de trabalho de magnésio.
• Utilize óculos de protecção. Utilize protecções auriculares. Se necessário, utilize outros meios de protecção, tais como luvas de segurança, calçado de segurança, etc.
• Segure a máquina pelas superfícies de pega isoladas nos casos em que o acessório possa entrar em contacto com cablagem oculta ou o cabo de alimentação. Se o acessório entrar em contacto com um cabo com tensão, as peças metálicas expostas também ficam com tensão. Risco de choque eléctrico.
• Seja extremamente cuidadoso sempre que lixar superfícies pintadas.
• Antes de utilizar, retire todos os pregos e outros objectos de metal da peça de trabalho.
• Certifique-se de que a peça de trabalho está devidamente apoiada ou fixa.
• Utilize apenas papel de lixa adequado para utilização com a máquina.

• Utilize apenas papel de lixa com as dimensões correctas. Assegure-se de que o papel de lixa está devidamente colocado.

• Inspeccione o papel de lixa antes de cada utilização. Não utilize papel de lixa gasto em consequência de uma utilização prolongada.

• Nunca coloque a máquina para baixo sobre uma mesa ou bancada antes de desligá-la.

Segurança eléctrica

Certifique-se sempre de que a tensão de alimentação corresponde à tensão indicada na placa de especificações.

• Não utilize a máquina se o cabo ou ficha de alimentação estiverem danificados.
• Utilize apenas cabos de extensão adequados à classificação nominal da máquina com uma espessura mínima de 1,5 mm ^2 . No caso de usar uma bobina de cabo de extensão, desenrole o cabo todo.

Dados técnicos

Tensão 230 V~
Frequência da rede 50 Hz
Potência de entrada 135 W
Velocidade sem carga 12.000/min
Classe de protecção IP 20
Peso 1,3 kg
RUIDO E VIBRAÇÃO
Pressão acústica (Lpa) 73 dB(A) K=3dB
Potência acústica (Lwa) 84 dB(A) K=3dB
Vibração 12,11 m/s	^2 K=1,5 m/s ^2

Utilize protecções auriculares.

Nível de vibração

O nível de emissão de vibrações indicado na parte posterior deste manual de instruções foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas

• utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos defi cientemente, pode aumentar significativamente o nível de exposição
• o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signifi cativamente o nível de exposição

Protejase contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho

DESCRIÇÃO (FIG. A)

A sua lixadora de acabamento foi concebida para lixar madeira, metal, plástico e superfícies pintadas.

1. Interruptor de ligar/desligar
2. Botão de bloqueio
3. Suporte de lixa
4. Grampo do papel de lixa
5. Punho principal
6. Punho auxiliar
7. Conector de extracção de poeiras

MONTAGEM

Antes de montar, desligue sempre a máquina no interruptor e retire a ficha da tomada.

Montagem e remoção do papel de lixa (grampos do papel de lixa) (fi. B1) Montagem

• Abra os grampos do papel de lixa (4).
• Coloque papel de lixa (8) com a granulometria desejada no suporte de lixa (3). Certifiou-se de que a perfuração no papel de lixa (8) corresponde à do suporte de lixa (3).
• Dobre o papel de lixa (8) dos dois lados à volta das extremidades do suporte de lixa (3).
• Feche os grampos do papel de lixa (4) um a um. Certifiue-se de que os lados do papel de lixa (3) estão fios.

Remoção

• Abra os grampos do papel de liza(8) do suporte de lixa (3).
• Feche os grampos do papel de lixa (4).

Montagem e remoção do papel de lixa (sistema “ganchos e voltas”) (fi. B2) Montagem

- Coloque papel de lixa (8) com a granulometria desejada no suporte de lixa (3). Certifiou-se de que a perfuração no papel de lixa (8) corresponde à do suporte de lixa (3).

Remoção

- Retire o papel de lixa (8) do suporte de lixa (3)

UTILIZAÇÃO

Ligação e desligação (fig. A)

• Para ligar a máquina, prima o interruptor de ligar/desligar (1).
• Para ligar a máquina no modo contínuo, prima o interruptor de ligar/desligar (1) ao mesmo tempo que prime o botão de bloqueio (2).
• Para desligar o modo contínuo, prima novamente o interruptor de ligar/desligar (1).
• Para desligar a máquina, liberte o interruptor de ligar/desligar (1).

Extracção de poeiras (fig. C)

• Insira o adaptador de extracção de poeiras (9) no conector de extracção de poeiras (7).
• Ligue a mangueira de um aspirador ao adaptador de extracção de poeiras (9).

Sugestões para uma melhor utilização

• Fixe a peça de trabalho.
• Segure sempre a máquina com as duas mãos.
• Ligue a máquina.
• Coloque o suporte de lixa com papel de lixa sobre a peça de trabalho.
• Desloque lentamente a máquina sobre a peça de trabalho, pressionando firmemente o suporte de lixa contra a peça de trabalho.
• Não aplique demasiada pressão sobre a máquina. Permita que a máquina execute o trabalho.
• Desligue a máquina e espere que pare completamente antes de a pousar.

LIMPEZA E MANUTENÇÃO

Antes de proceder a trabalhos de limpeza e manutenção, desligue sempre a máquina no interruptor e retire a ficha da tomada.

• Limpe regularmente a estrutura utilizando um pano macio.
• Mantenha as ranhuras de ventilação isentas de poeiras e sujidade. Se necessário, utilize um pano suave e húmido para remover

poeiras e sujidade das ranhuras de ventilação.

- Limpe regularmente o suporte de lixa para evitar imprecisões durante a utilização.

Substituição do papel de lixa (fig. B)

• Para remover o papel de lixa usado (8), efectue os procedimentos descritos na secção „Montagem e remoção do papel de lixa“.
• Para colocar novo papel de lixa (8), efectue os procedimentos descritos na secção „Montagem e remoção do papel de lixa“.

Substituição do suporte de lixa (fig. D)

Em caso de desgaste, substitua o suporte de lixa.

• Se necessário, retire o papel de lixa.
• Desaperte os parafusos (10) do suporte de lixa (3).
• Retire o suporte de lixa (3) usado.
• Monte o novo suporte de lixa (3).
• Aperte os parafusos (10) ao suporte de lixa (3).

GARANTIA

Consulte os termos da garantia inclusos.

AMBIENTE

Eliminação

O produto, acessórios e a embalagem devem ser separados para reciclagem ecologicamente segura.

Apenas para os países da CE

Não coloque as ferramentas eléctricas no lixo doméstico. Em conformidade com a directriz europeia 2012/19/EU relativa a resíduos de equipamentos eléctricos e electrónicos e respectiva implementação na legislação nacional, as ferramentas eléctricas não utilizáveis devem ser recolhidas separadamente e eliminadas de um modo ecologicamente seguro.

O produto e o manual do utilizador estão sujeitos a alterações. As especificações podem ser alteradas sem aviso prévio.
