MANUAL DE UTILIZARE PSM1027 Ferm

Vă mulţumim pentru cumpărarea acestui produs Ferm. Aţi achiziţionat un produs excelent, fabricat de unul dintre principalii producători din Europa. Toate produsele livrate de Ferm sunt fabricate respectând cele mai înalte standarde de funcţionare şi de siguranţă. De asemenea, asigurăm servicii de asistenţă excelente şi o garanţie cuprinzătoare. Sperăm să utilizaţi cu plăcere acest produs în anii ce urmează.

AVERTIZĂRI DE SIGURANŢĂ

AVERTIZARE Citiţi avertizările de siguranţă, avertizările de siguranţă suplimentare şi instrucţiunile. Nerespectarea avertizărilordesiguranţăpoatecauza producereadeelectrocutări,incendiişi/ saurănirigrave.Păstraţi avertizările de siguranţă şi instrucţiunile pentru consultări ulterioare. În manualul de utilizare sau pe produs se utilizează următoarele simboluri: Citiţimanualuldeutilizare. Pericolderănirepersonală. Pericol de electrocutare. În cazul în care cablul de alimentare se deterioreazăşiîntimpulprocedurilorde curăţareşideîntreţineredeconectaţi imediatfişadelaprizadereţea. Purtaţiochelarideprotecţie.Purtaţi protecţiiantifonice. Purtaţiomascăantipraf. Izolaţiedublă.65

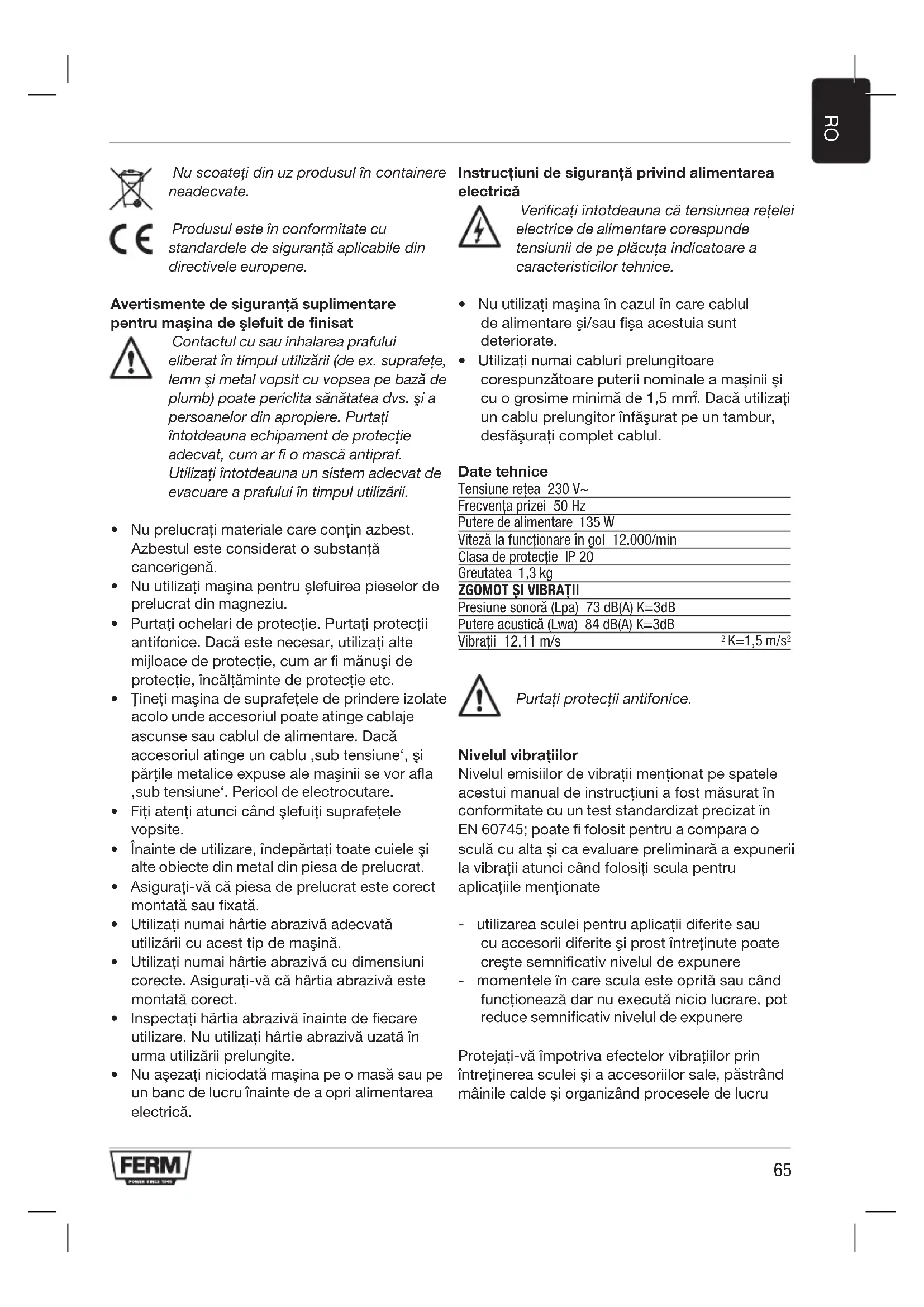

Nuscoateţidinuzprodusulîncontainere neadecvate. Produsul este în conformitate cu standardeledesiguranţăaplicabiledin directivele europene. Avertismente de siguranţă suplimentare pentru maşina de şlefuit de finisat Contactul cu sau inhalarea prafului eliberatîntimpulutilizării(deex.suprafeţe, lemnşimetalvopsitcuvopseapebazăde plumb)poatepericlitasănătateadvs.şia persoanelordinapropiere.Purtaţi întotdeaunaechipamentdeprotecţie adecvat,cumarfiomascăantipraf. Utilizaţiîntotdeaunaunsistemadecvatde evacuareaprafuluiîntimpulutilizării.

• Nu prelucraţi materiale care conţin azbest. Azbestul este considerat o substanţă cancerigenă.

• Nu utilizaţi maşina pentru şlefuirea pieselor de prelucrat din magneziu.

• Purtaţi ochelari de protecţie. Purtaţi protecţii antifonice. Dacă este necesar, utilizaţi alte mijloace de protecţie, cum ar fi mănuşi de protecţie, încălţăminte de protecţie etc.

• Ţineţi maşina de suprafeţele de prindere izolate acolo unde accesoriul poate atinge cablaje ascunse sau cablul de alimentare. Dacă accesoriul atinge un cablu ‚sub tensiune‘, şi părţile metalice expuse ale maşinii se vor afla ‚sub tensiune‘. Pericol de electrocutare.

• Fiţi atenţi atunci când şlefuiţi suprafeţele vopsite.

• Înainte de utilizare, îndepărtaţi toate cuiele şi alte obiecte din metal din piesa de prelucrat.

• Asiguraţivă că piesa de prelucrat este corect montată sau fixată.

• Utilizaţi numai hârtie abrazivă adecvată utilizării cu acest tip de maşină.

• Utilizaţi numai hârtie abrazivă cu dimensiuni corecte. Asiguraţivă că hârtia abrazivă este montată corect.

• Inspectaţi hârtia abrazivă înainte de fiecare utilizare. Nu utilizaţi hârtie abrazivă uzată în urma utilizării prelungite.

• Nu aşezaţi niciodată maşina pe o masă sau pe un banc de lucru înainte de a opri alimentarea electrică. Instrucţiuni de siguranţă privind alimentarea electrică Verificaţiîntotdeaunacătensiuneareţelei electrice de alimentare corespunde tensiuniidepeplăcuţaindicatoarea caracteristicilor tehnice.

• Nu utilizaţi maşina în cazul în care cablul de alimentare şi/sau fişa acestuia sunt deteriorate.

• Utilizaţi numai cabluri prelungitoare corespunzătoare puterii nominale a maşinii şi cu o grosime minimă de 1,5 mm

. Dacă utilizaţi un cablu prelungitor înfăşurat pe un tambur, desfăşuraţi complet cablul. Date tehnice Tensiune reţea 230 V~ Frecvenţa prizei 50 Hz Putere de alimentare 135 W Viteză la funcţionare în gol 12.000/min Clasa de protecţie IP 20 Greutatea 1,3 kg

Presiune sonoră (Lpa) 73 dB(A) K=3dB Putere acustică (Lwa) 84 dB(A) K=3dB Vibraţii 12,11 m/s

Purtaţiprotecţiiantifonice. Nivelul vibraţiilor Nivelul emisiilor de vibraţii menţionat pe spatele acestui manual de instrucţiuni a fost măsurat în conformitate cu un test standardizat precizat în EN 60745; poate fi folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute poate creşte semnificativ nivelul de expunere momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere Protejaţivă împotriva efectelor vibraţiilor prin întreţinerea sculei şi a accesoriilor sale, păstrând mâinile calde şi organizând procesele de lucru66

DESCRIERE (FIG. A) Maşina de şlefuit de finisat a fost proiectată pentru şlefuirea a lemnului, a metalului, a materialelor plastice şi a suprafeţelor vopsite.

1. Întrerupător pornit/oprit

3. Talpă de şlefuire

4. Clemă pentru hârtia abrazivă

ASAMBLAREA Înaintedeasamblare,opriţialimentarea electricăamaşiniişideconectaţifişa cabluluidealimentaredelaprizadereţea. Montarea şi îndepărtarea hârtiei abrazive (cleme pentru hârtia abrazivă) (fig. B1) Montarea

• Deschideţi clemele pentru hârtia abrazivă (4).

• Montaţi hârtia abrazivă (8) cu granulaţia necesară pe suportul pentru hârtie (3). Asiguraţivă că perforaţiile hârtiei abrazive (8) corespund cu perforaţiile suportului pentru hârtie (3).

• Înfăşuraţi hârtia abrazivă (8) la ambele capete în jurul marginilor suportului pentru hârtie (3).

• Închideţi clemele pentru hârtia abrazivă (4) una câte una. Asiguraţivă că marginile hârtiei abrazive (3) sunt fixate. Îndepărtarea

• Deschideţi clemele pentru hârtia abrazivă (4).

• Îndepărtaţi hârtia abrazivă (8) de pe suportul pentru hârtie (3).

• Închideţi clemele pentru hârtia abrazivă (4). Montarea şi îndepărtarea hârtiei abrazive (sistem de tip cârlig şi buclă) (fig. B2) Montarea

• Montaţi hârtia abrazivă (8) cu granulaţia necesară pe suportul pentru hârtie (3). Asiguraţivă că perforaţiile hârtiei abrazive (8) corespund cu perforaţiile suportului pentru hârtie (3). Îndepărtarea

• Îndepărtaţi hârtia abrazivă (8) de pe suportul pentru hârtie (3). UTILIZAREA Pornirea şi oprirea (fig. A)

• Pentru pornirea maşinii, apăsaţi pe întrerupătorul pornit/oprit (1).

• Pentru punerea maşinii în funcţiune în modul continuu, ţineţi apăsat întrerupătorul pornit/ oprit (1) şi apăsaţi în acelaşi timp pe butonul de blocare (2).

• Pentru a opri modul continuu, apăsaţi din nou pe întrerupător pornit/oprit (1).

• Pentru a opri maşina, eliberaţi întrerupătorul pornit/oprit (1). Evacuarea prafului (fig. C)

• Introduceţi adaptorul de evacuare a prafului (9) în racordul de evacuare a prafului (7).

• Conectaţi furtunul dispozitivului de aspirare la adaptorul de evacuare a prafului (9). Sfaturi pentru utilizarea optimă

• Fixaţi piesa de prelucrat.

• Ţineţi maşina ferm cu ambele mâini.

• Aşezaţi talpa de şlefuire cu hârtia abrazivă pe piesa de prelucrat.

• Deplasaţi încet maşina peste piesa de prelucrat, apăsând ferm talpa de şlefuire pe piesa de prelucrat.

• Nu aplicaţi o presiune excesivă asupra maşinii. Lăsaţi maşina să execute operaţia.

• Opriţi maşina şi aşteptaţi oprirea completă a maşinii înainte de a aşeza maşina.

CURĂŢAREA ŞI ÎNTREŢINEREA

Înaintedecurăţareşiîntreţinere,opriţi alimentareaelectricăamaşiniişi deconectaţifişacabluluidealimentarede laprizadereţea.

• Curăţaţi regulat carcasa cu o cârpă moale.

• Menţineţi orificiile de ventilaţie curate. Dacă este necesar, utilizaţi o cârpă moale şi umedă pentru a îndepărta praful şi murdăria de pe orificiile de ventilaţie.67

• Curăţaţi periodic talpa de şlefuire pentru a evita impreciziile în timpul utilizării. Înlocuirea hârtiei abrazive (fig. B)

• Pentru îndepărtarea hârtiei abrazive vechi (8), procedaţi conform descrierii din secţiunea „Montarea şi îndepărtarea hârtiei abrazive“.

• Pentru montarea hârtiei abrazive noi (8), procedaţi conform descrierii din secţiunea „Montarea şi îndepărtarea hârtiei abrazive“. Înlocuirea tălpii de şlefuire (fig. D) În caz de uzură, talpa de şlefuire trebuie înlocuită.

• Dacă este necesar, îndepărtaţi hârtia abrazivă.

• Slăbiţi şuruburile (10) de pe talpa de şlefuire (3).

• Îndepărtaţi talpa de şlefuire (3) veche.

• Montaţi talpa de şlefuire (3) nouă.
