PSM1027 - Bruska Ferm - Bezplatný návod k obsluze

Typ produktu	Bruska na konečnou úpravu
Značka	Ferm
Model	PSM1027
Síťové napětí	230 V~
Síťová frekvence	50 Hz
Výkon	135 W
Otáčky naprázdno	12 000/min
Stupeň krytí	IP 20
Hmotnost	1,3 kg
Hladina akustického tlaku (Lpa)	73 dB(A) K=3 dB
Hladina akustického výkonu (Lwa)	84 dB(A) K=3 dB
Hladina vibrací	12,11 m/s² K=1,5 m/s²
Dvojitá izolace	Ano
Systém upevnění brusného papíru	Mechanické upevnění a suchý zip
Přípojka odsávání prachu	Ano (včetně adaptéru)
Vyměnitelná brusná deska	Ano
Kompatibilní materiály	Dřevo, kov, plast, lakované povrchy
Typ spínače	Zapnutí/vypnutí s kontinuálním zablokováním
Počet stran návodu	92

Často kladené otázky - PSM1027 Ferm

Jak vyměnit brusný papír na Ferm PSM1027?

Existují dva systémy: systém s mechanickým upevněním (otevřete úchytky, vložte papír, přehněte konce, zavřete) a systém se suchým zipem (jednoduše položte papír na brusnou desku). Dbejte na zarovnání perforací.

Jak použít odsávání prachu?

Vložte adaptér odsávání prachu (9) do přípojky (7) a poté připojte hadici vysavače.

Jaké materiály lze brousit touto bruskou?

Bruska je určena pro dřevo, kov, plast a lakované povrchy. Nepoužívejte na materiály obsahující azbest nebo hořčík.

Jaké ochranné prostředky mám nosit?

Noste ochranné brýle, chrániče sluchu a protiprachovou masku. V případě potřeby použijte vhodné vybavení.

Jak vyměnit opotřebovanou brusnou desku?

Odpojte zařízení. Odstraňte brusný papír, odšroubujte šrouby (10) brusné desky (3), vyjměte starou desku, nasaďte novou a utáhněte šrouby.

Jak čistit a udržovat brusku?

Před čištěním vždy odpojte. Čistěte kryt měkkým hadříkem, větrací štěrbiny v případě potřeby vlhkým hadříkem. Pravidelně čistěte brusnou desku.

Jaký je výkon a otáčky brusky?

Výkon 135 W, otáčky naprázdno 12 000/min.

Jak uvést stroj do trvalého provozu?

Stiskněte spínač zapnutí/vypnutí (1) a bez uvolnění stiskněte tlačítko zablokování (2). Pro zastavení znovu stiskněte spínač.

Jaké jsou hladiny hluku a vibrací?

Akustický tlak 73 dB(A), akustický výkon 84 dB(A), vibrace 12,11 m/s². Noste chrániče sluchu.

Jak zlikvidovat brusku na konci životnosti?

Nevyhazujte ji s domovním odpadem. Postupujte podle směrnice EU 2012/19/EU o recyklaci elektrických a elektronických zařízení.

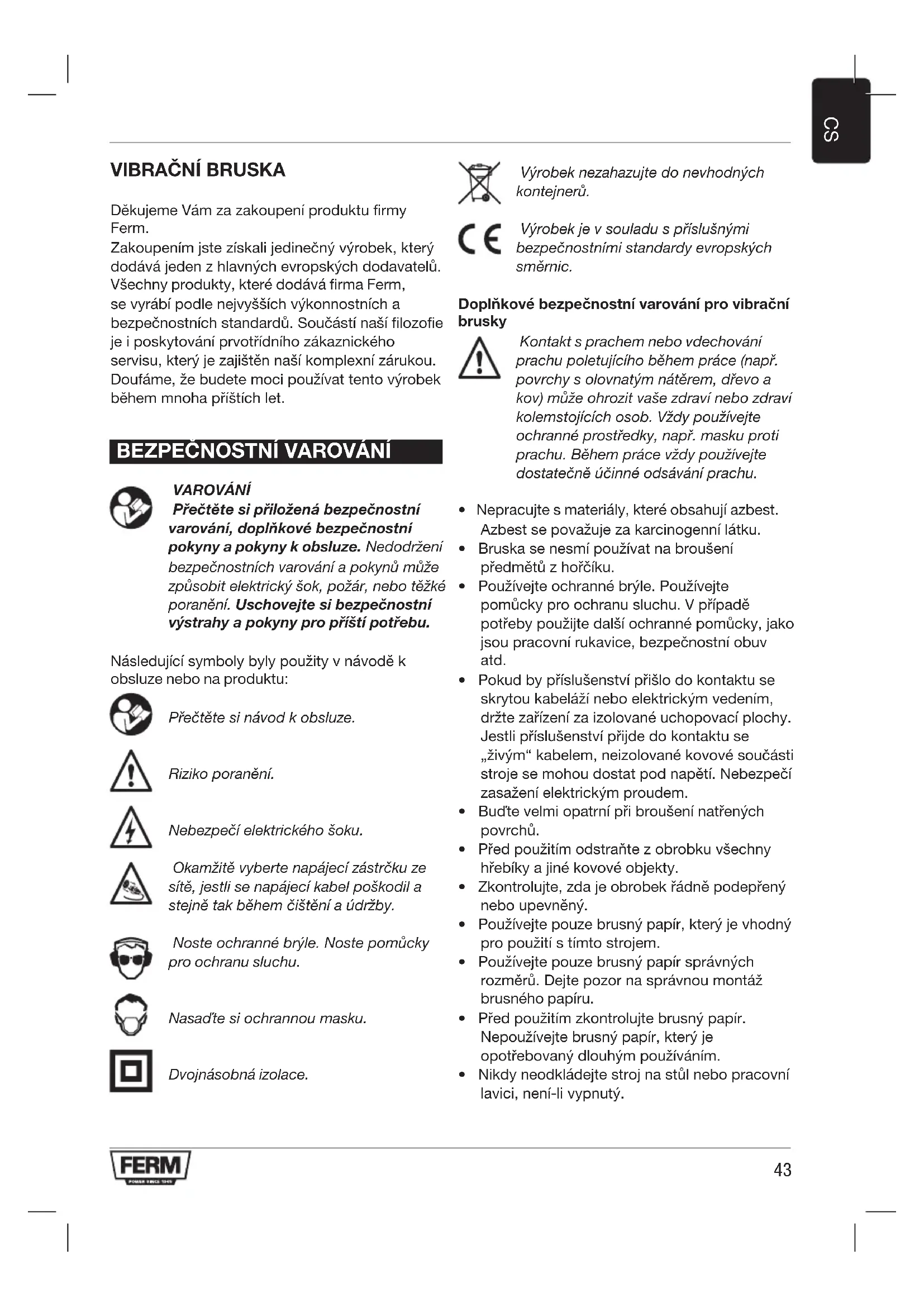

NÁVOD K OBSLUZE PSM1027 Ferm

Děkujeme Vám za zakoupení produktu firmy Ferm.

Zakoupením jste získali jedinečný výrobek, který dodává jeden z hlavných evropských dodavatelů. Všechny produkty, které dodává firma Ferm, se vyrábí podle nejvyšších výkonnostních a bezpečnostních standardů. Součástí naší filozofie je i poskytování prvotřidního zákaznického servisu, který je zajištěn naší komplexní zárukou.

Doufáme, že budete moci používat tento výrobek během mnoha přístích let.

BEZPEČNOSTNÍ VAROVÁNÍ

VAROVÁNÍ

Přečtěte si přiložená bezpečnostní varování, doplňkové bezpečnostní pokyny a pokyny k obsluze. Nedodržení bezpečnostních varování a pokynů může způsobit elektrický šok, požár, nebo těžké poranění. Uschovejte si bezpečnostní výstrahy a pokyny pro příští potřebu.

Následující symboly byly použity v návodě k obsluze nebo na produktu:

Přečtěte si návod k obsluze.

Riziko poranění.

Nebezpečí elektrického šoku.

Okamžitě vyberte napájecí zástrčku ze sítě, jestli se napájecí kabel poškodil a stejně tak během čištění a údržby.

Noste ochranné brýle. Noste pomůcky pro ochranu sluchu.

Nasad'te si ochrannou masku.

Dvojnásobná izolace.

Výrobek nezahazujte do nevhodných kontejnerů.

Výrobek je v souladu s příslušnými bezpečnostními standardy evropských směrnic.

Doplňkové bezpečnostní varování pro vibrační brusky

Kontakt s prachem nebo vdechování prachu poletujícího během práce (např. povrchy s olovnatým nátěrem, dřevo a kov) může ohrozit vaše zdraví nebo zdraví kolemstojících osob. Vždy používejte ochranné prostředky, např. masku proti prachu. Během práce vždy používejte dostatečně účinné odsávání prachu.

• Nepracujte s materiály, které obsahují azbest. Azbest se považuje za karcinogenní látku.
• Bruska se nesmí používat na broušení předmětů z hořčíku.
• Používejte ochranné brýle. Používejte pomůcky pro ochranu sluchu. V případě potřeby použijte další ochranné pomůcky, jako jsou pracovní rukavice, bezpečnostní obuv atd.
• Pokud by příslušenství příšlo do kontaktu se skrytou kabeláží nebo elektrickým vedením, držte zařízení za izolované uchopovací plochy. Jestli příslušenství přijde do kontaktu se „živým“ kabelem, neizolované kovové součásti stroje se mohou dostat pod napětí. Nebezpečí zasažení elektrickým proudem.
• Bud'te velmi opatrní při broušení natřených povrchů.
• Před použitím odstraňte z obrobku všechny hřebíky a jiné kovové objekty.
• Zkontrolujte, zda je obrobek řádně podepřený nebo upevněný.
• Používejte pouze brusný papír, který je vhodný pro použití s tímto strojem.
• Používejte pouze brusný papír správných rozměrů. Dejte pozor na správnou montáž brusného papíru.
• Před použitím zkontrolujte brusný papír. Nepoužívejte brusný papír, který je opotřebovaný dlouhým používáním.
• Nikdy neodkládejte stroj na stůl nebo pracovní lavici, není-li vypnutý.

Ochrana před elektrickým proudem

Vždy se přesvědčte, zda-li zdroj elektrického napětí odpovídá napětí na štítku.

• Stroj nepoužívejte, pokud je poškozený napájecí kabel nebo zástrčka.
• Používejte jenom prodlužovací kabely vhodné pro jmenovitý výkon stroje s maximální tloušťkou 1,5 mm². Pokud používáte prodlužovací cívku, kabel vždy odviňte.

Technické údaje

Sítové napětí 230 V~

Sítový kmitočet 50 Hz

Příkon 135 W

Otáčky naprázdno 12.000/min

Třída krytí IP 20

Hmotnost 1,3 kg

HLUK A VIBRACE

Akustický tlak (Lpa) 73 dB(A) K=3dB

Akustický výkon (Lwa) 84 dB(A) K=3dB

Vibrace 12,11 m/s ^2 K=1,5 m/s ^2

Používejte pomůcky pro ochranu sluchu.

Úroveň vibrací

Úroveň vibrací uvedená na zadní straně tohoto manuálu s pokyny byla měřena v souladu se standardizovaným testem podle EN 60745; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím.

• používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím.
• doba, kdy je prístroj vypnutý nebo kdy běží, ale ve skutečnosti není využiván, může zásadně snížit úroveň vystavení se vibracím.

Chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy.

POPIS (OBR. A)

Tato vibrační bruska byla zkonstruována pro broušení dřeva, kovu, plastů a natřených povrchů.

1. Vypínač
2. Zajišťovací knoflík
3. Brusná podložka
4. Spona pro brusný papír
5. Hlavní rukojeť
6. Pomocné držadlo
7. Přípojka odsávání prachu

SESTAVENÍ

Před sestavením stroj vždy vypněte a vytáhněte zástrčku ze síťové zásuvky.

Montáž a demontáž brusného papíru (spony na brusný papír) (obr. B1)

Montáž

• Otevřete spony na brusný papír (4).
• Namontujte brusný papír (8) s požadovanou velikostí zrna na brusnou podložku (3). Ujistěte se, že perforace na brusném papíru (8) a na brusné podložce (3) si navzájem odpovídají.
• Oba konce brusného papíru (8) přehněte přes hranu brusné podložky (3).
• Zavřete spony na brusný papír (4) jednu po druhé. Ujistěte se, že oba konce brusného papíru (3) jsou upevněny.

Demontáž

• Otevřete spony na brusný papír (4).
• Odstraňte z brusné podložky (3) brusný papír (8).
  • Zavřete spony na brusný papír (4).

Montáž a demontáž brusného papíru (suchý zip) (obr. B2)

Montáž

- Namontujte brusný papír (8) s požadovanou velikostí zrna na brusnou podložku (3). Ujistěte se, že perforace na brusném papíru (8) a na brusné podložce (3) si navzájem odpovídají.

Demontáž

- Odstraňte z brusné podložky (3) brusný papír (8).

POUŽITÍ

Zapínání a vypínání (obr. A)

• Přístroj zapněte stisknutím vypínače (1).
• Přístroj zapněte na nepřetržitý chod tak, že při stisknutém vypínači (1) stisknete zajišťovací knoflík (2).
• Nepřetržitý chod vypnete opětovným stisknutím vypínače (1).
• Přístroj vypněte uvolněním vypínače (1).

Odsávání prachu (obr. C)

• Do přípojky odsávání prachu (7) zasuňte adaptér odsávače prachu (9).
• Na adaptér odsávače prachu (9) připojte hadici odsávače prachu.

Užitečné rady pro práci s nářadím

• Obrobek vždy upněte.
  • Stroj pevně držte oběma rukama.
• Zapněte stroj.
• K obrobku přiložte brusnou podložkou s brusným papírem.
• Pomalu posouvejte stroj po obrobku s pevným přítlakem na brusnou podložku proti obrobku.
• Na stroj nepůsobte nadměrným tlakem. Nechejte stroj, aby sám vykonal práci.
• Stroj vypněte a počkejte, než se zcela zastaví. Poté jej můžete odložit.

ČISTENÍ A ÚDRZBA

Před čištěním a údržbou stroj vždy vypněte a vytáhněte zástrčku ze síťové zásuvky.

• Povrch baterie pravidelně čistěte měkkou tkaninou.
• Ventilační otvory udržujte čisté bez prachu a nečistot. V případě potřeby použijte měkkou, navlhčenou tkaninu k odstranění prachu a nečistot z ventilačních otvorů.
• Pravidelně čistěte brusnou podložku, aby nedocházelo k nepřesnostem během používání.

Výměna brusného papíru (obr. B)

- Když chcete odstranit starý brusný papír (8), postupujte podle části „Montáž a demontáž brusného papíru“.

- Když chcete nasadit nový brusný papír (8), postupujte podle části „Montáz a demontáz brusného papíru“.

Výměna brusné podložky (obr. D)

Pokud je brusná podložka opotřebovaná, je nutné je vyměnit.

• V případě nutnosti vyberte brusný papír.
- Povolte šrouby (10) na brusné podložce (3).
• Vyberte stávající brusnou podložku (3).
- Namontujte novou brusnou podložku (3).
- Utáhněte šrouby (10) na brusné podložce (3).

ZÁRUKA

Prostudujte si přiložené záruční podmínky.

OCHRANA ŽIVOTNÍHO PROSTREDÍ

Likvidace

Výrobek, příslušenství a obal se musí separovat za účelem recyklace chránící životní prostředí.

Pouze pro krajiny ES

Elektricky napájené zařízení neodhazujte do domovního odpadu. Ve smyslu evropské směrnice 2012/19/EU o elektrickém a elektronickým odpadu a její implementace do národního práva, se musí elektrické nástroje, které se již déle nepoužívají, shromažďovat odděleně a likvidovat pouze způsobem, jenž nepoškozuje životní prostředí.

Výrobek a návod k obsluze podléhají změnám. Technické údaje je možné změnit bez předchozího upozornění.

VIBRAČNÁ BRÚSKA

Prečítajte si priložené bezpečnostné varovania, doplnkové bezpečnostné pokyny a pokyny na obsluhu.

Prečítajte si návod na obsluhu.

Riziko poranenia.

Riziko elektrického šoku.

Ihned' vyberte napájaciu zástrčku zo siete, ak sa napájací kábel poškodil a takisto počas čistenia a údržby.

Nasad'te si ochranné okuliare. Používajte ochranu sluchu.

Nasad'te si ochrannú masku proti prachu.

Dvojitá izolácia.

Výrobok zahod'te do vhodného kontajnera.

Vždy sa presvedčte, či zdroj elektrického napätia zodpovedá napätiu na štítku.

Otáčky naprázdno 12.000/min

Trieda ochrany IP 20

Hmotnost 1,3 kg

HLUK A VIBRÁCIE

Akustický tlak (Lpa) 73 dB(A) K=3dB

Akustický výkon (Lwa) 84 dB(A) K=3dB

Vibrácie 12,11 m/s ^2 K=1,5 m/s ^2

1. Vypínač
2. Aretačné tlačidlo
3. Brúsna podložka
4. Svorka na brúsny papier
5. Hlavná rukovät
6. Pomocné držadlo
7. Pripojenie odsávania prachu

ZLOŻENIE

Pred zložením vždy stroj vypnite a vytiahnite zástrčku z elektrickej siete.

• Do prípojky na odsávanie prachu (7) zasuňte násadu odsávača prachu (9).
• Na násadu odsávača prachu (9) pripojte hadicu odsávača prachu.

Pred čistením a údržbou stroj vždy vypnite a vytiahnite zástrčku z elektrickej siete.
