Марка	Sony
Модель	CDXG1200U
Тип продукту	Автомагнітола з CD-програвачем, тюнером FM/MW/LW, портом USB, входом AUX
Розміри (Ш × В × Г)	Приблизно 178 × 50 × 177 мм
Вага	Приблизно 1,2 кг
Живлення	Акумулятор автомобіля 12 В пост. струму (негативна маса), номінальне споживання 10 А
Максимальна вихідна потужність	55 Вт × 4 (при 4 Ω)
Імпеданс динаміків	4 Ω – 8 Ω
Діапазон налаштування FM	87,5 – 108,0 МГц (Європа) / FM1/FM2: 87,5 – 108,0 МГц, FM3: 65 – 74 МГц (Росія)
Діапазон налаштування MW/LW	MW: 531 – 1602 кГц, LW: 153 – 279 кГц
Сумісні аудіоформати (USB)	MP3, WMA, FLAC (відповідно до специфікацій)
Сумісні аудіоформати (CD)	CD-DA, MP3, WMA
Основні функції	Радіо RDS, CD-програвач, USB (AOA 2.0/MSC/MTP), вхід AUX, еквалайзер 10 смуг, Extra Bass, Quick-BrowZer, керування на кермі
Догляд та чищення	Чистити роз'єми передньої панелі ватною паличкою; чистити диски від центру до країв
Безпека	Знімна передня панель з сигналізацією проти викрадення; функція AUTO OFF для запобігання розрядження акумулятора
Запчастини та ремонтопридатність	Змінний запобіжник (значення в амперах вказано на старому запобіжнику); знімні монтажна рамка та захисний кожух
Загальна інформація	Вироблено в Таїланді; декларацію відповідності ЄС можна знайти на www.compliance.sony.de

Часті запитання - CDXG1200U SONY

Як вимкнути режим демонстрації (DEMO)?

Натисніть MENU, поверніть регулятор, щоб вибрати GENERAL, потім SET DEMO. Виберіть SET DEMO-OFF і підтвердьте. Натисніть двічі (Назад), щоб повернутися до звичайного відображення.

Що робити, якщо автомагнітола не вмикається?

Перевірте запобіжник і замініть його за потреби. Переконайтеся, що кабель живлення (жовтий для постійного, червоний для комутованого) правильно підключений. Якщо проблема не зникає, зверніться до дилера Sony.

Як налаштувати годинник?

Натисніть MENU, виберіть GENERAL, потім SET CLOCK-ADJ. Поверніть регулятор, щоб встановити години та хвилини. Використовуйте SEEK + / - для зміни поля. Натисніть MENU для підтвердження.

Чому немає звуку?

Перевірте, чи гучність не на мінімумі, чи правильно налаштовані баланс (BALANCE) і фейдер (FADER). Якщо ви використовуєте зовнішній підсилювач, переконайтеся, що кабель REM OUT підключений і підсилювач увімкнено.

Як підключити смартфон Android через USB?

Підключіть смартфон до порту USB. За потреби встановіть USB MODE у меню GENERAL на ANDROID (для AOA 2.0) або MSC/MTP. Відтворення почнеться автоматично, якщо режим сумісний.

Що означає повідомлення 'OVERLOAD'?

USB-пристрій перевантажено. Від'єднайте його, потім натисніть SRC, щоб вибрати інше джерело. Переконайтеся, що пристрій не несправний і сумісний.

Як запам'ятати радіостанції?

Налаштуйте потрібну станцію, потім утримуйте цифрову кнопку (1-6), доки не з'явиться MEM. Для автоматичного запам'ятовування (BTM) перейдіть у MENU > GENERAL > SET BTM.

Диск не виймається, що робити?

Натисніть DSPL і (Назад)/MODE одночасно більше 2 секунд для скидання пристрою. Увага: це видалить збережені налаштування. Якщо проблема не зникає, зверніться до сервісного центру.

Як почистити роз'єми передньої панелі?

Зніміть передню панель, потім використовуйте ватну паличку для обережного чищення роз'ємів. Не торкайтеся роз'ємів пальцями або металевими предметами. Вимкніть запалювання перед чищенням.

Де знайти версію прошивки та як її оновити?

У меню GENERAL виберіть FIRMWARE, потім FW VERSION, щоб побачити поточну версію. Для оновлення підключіть USB-флешку з програмою оновлення (завантаженою з сайту підтримки Sony), потім виберіть FW UPDATE. Не вимикайте запалювання під час оновлення.

ПОСІБНИК КОРИСТУВАЧА CDXG1200U SONY

Підключення портативного аудіоприйстрою

1 Ввімкніть портативний аудіоприйстрій. 2 Зменшіть гучність спочатку на пристрої. 3 Підключіть портативний аудіоприйстрій до вхідного гнізда AUX (стерео міні-гніздо) на пристрої за допомогою з'єднувального шнура (не входить до комплекту поставки)*

• ОБОВ'ЯЗКОВО ВИКОРИСТОВУЙТЕ штекер прямого типу.

4 Натискаючи кнопку SRC, виберіть пункт [AUX].

Щоб виправити гучність підключеного пристрою відносно інших джерел

Запустіть відтворення на портативному аудіоприйстрої з помірною гучністю та встановіть на пристрої звичайну гучність прослуховування. Натисніть кнопку MENU, а потім виберіть [SOUND] → [SET AUX VOL] (стор.14).

Прослуховування радіо

Прослуховування радіо

Щоб прослухати радіо, натисніть кнопку SRC і виберіть [TUNER].

Автоматичне збереження (BTM)

1 Натисніть кнопку MODE, щоб змінити діапазон (FM1, FM2, FM3, MW або LW). 2 Натисніть кнопку MENU, повертаючи диск керування, виберіть [GENERAL], а потім натисніть диск керування. 3 Повертаючи диск керування, виберіть [SET BTM], потім натисніть диск керування. Пристрої закриваються станції за цифровими кодами послідовності, що відповідає послідовності частот.

Настроювання

Відтворення пристрою USB

Можуть використовуватися пристрої USB* типу AOA (Android Open Accessory) 2.0, MSC (пристрої-накопичувачі) і MTP (протокол передачі мультимедіа), сумісні зі стандартом USB. Залежно від типу пристрою USB на апараті можна вибрати режим Android або MSC/MTP. Для деяких моделей порових плеєрів або смартфонів з ОС Android може знадобитися режим MTP.

* Наприклад, флеш-накопичувач USB, цифровий плеєр, смартфон з ОС Android

Примітки

Для отримання додаткових відомостей про сумісність пристрою USB з вашим смартфоном, див. веб-сайт підтримки, зазначений на останній сторінці обкладинки. Смартфони з встановленою ОС Android 4.1 або новішої версії підтримують протокол Android Open Accessory 2.0 (AOA 2.0). Проте деякі смартфони можуть не повністю підтримувати AOA 2.0, навіть якщо встановлено ОС Android 4.1 або новішої версії. Для отримання додаткових відомостей про сумісність вашого смартфона з ОС Android, див. веб-сайт підтримки, зазначений на останній сторінці обкладинки.

Пошук і відтворення композицій

Повторне відтворення та відтворення у випадковому порядку

Функція недоступна, якщо підключено пристрій USB через Android.

Натискаючи під час відтворення кнопку (повтор) або

(випадковий порядок) кілька разів, виберіть потрібний режим відтворення.

(Функція доступна, тільки коли джерело вимкнено, відображається годинник.)

DEMO (демонстрація)

Активація демонстраційного режиму: [ON], [OFF].

CLOCK-ADJ (налаштування годинника) (стор. 6)

CAUT ALM (попереджувальний сигнал) Активація попереджувального сигналу: [ON], [OFF] (стор. 5).

(Функція доступна, тільки коли джерело вимкнено, відображається годинник.)

BEEP

Активація звукового сигналу: [ON], [OFF].

AUTO OFF

АВТОМАТИЧНЕ ВИМКНЕННЯ Через певний час вимкнення пристрою: [ON] (30 хвилин), [OFF].

STEERING

Реєстрація/настройка пульта дистанційного керування кермовою колесі.

(Функція доступна, коли під'єднання здійснюється за допомогою кабелю (не входить до комплекту постачання).)

(Функція доступна, тільки коли джерело вимкнено відображається.)

STR CONTROL (керування кермом) Вибір режиму вводу пульта дистанційного керування. Для уникнення несправностей перед використанням виберіть режим вводу для пульта дистанційного керування.

CUSTOM

Режим вводу для пульта дистанційного керування кермовою колесі PRESET

Режим вводу дистанційного керування, за винятком режиму дистанційного керування на кермовому колесі (вибирається автоматично під час виконання [RESET CUSTOM]).

EDIT CUSTOM

Реєструє функції (SOURCE, ATT, VOL +/-, SEEK +/−) для пульта дистанційного керування на кермову колісці:

1 Поверніть диск керування, щоб вибрати функцію, яку потрібно призначити для пульта дистанційного керування на кермовій колісці, а потім натисніть диск керування. 2 Коли [REGISTER] блимає, натисніть і утримуйте кнопку на пульті дистанційного керування на кермовій колісці, для якої потрібно призначити функцію. Коли реєстрацію завершено, вибирається [REGISTERED]. 3 Щоб зареєструвати інші функції, повторіть кроки 1 і 2.

(Функція доступна, тільки коли для параметра [STR CONTROL] вибрано значення [CUSTOM].)

RESET CUSTOM

Налаштування пульта дистанційного керування кермовою колією: [YES], [NO]. (Функція доступна тільки для параметра [STRCONTROL], вибрано значення [CUSTOM].)

Примітки

Під час змінення настройок на пульті будуть доступні тільки керування кнопками. З метою безпеки припаркуйте свій автомобіль, а потім виконайте настройку.

• Якщо під час реєстрації станеться помилка, усю раніше зареєстровану інформацію буде збережено. Виконайте процедуру реєстрації заново, починаючи з тієї функції, де сталася помилка. Функції належних автомобілів недоступні. Для отримання докладних відомостей про сумісність автомобіля див. веб-сайт підтримки, зазначений на останній сторінці обкладинки.

USB MODE

Змінення режиму USB: [ANDROID], [MSC/MTP].

(Функція доступна, тільки коли вибрано джерело USB.)

CT (точний час)

Активація функції CT: [ON], [OFF].

AF/TA (альтернативні частоти / повідомлення про ситуацію на дорогах)

Увімкнення/вимкнення альтернативних частот (AF)

Повідомлення про ситуацію на дорогах (TA): [AF-ON], [TA-ON], [AF/TA-ON]

[AF/TA-OFF].

REGIONAL

Обмеження прийому певним регіоном: [ON], [OFF].

(Функція доступна, тільки коли вибрано тюнер.)

FIRMWARE

(Функція доступна, тільки коли джерело вимкнено. Відображається годинник.)

Перевірка/оновлення версії вбудованого ПЗ. Докладні відомості див. на сайті підтримки, зазначеному на останній сторінці обкладинки.

FW VERSION (Версія вбудованого ПЗ)

Відображення поточної версії вбудованого ПЗ.

HPF FREQ (частота для фільтра високих частот)

Вибір граничної частоти передніх/задніх динаміків: [OFF], [80Hz], [100Hz], [120Hz].

AUX VOL (рівень гучності AUX)

Регулювання рівня гучності для

кожного підключеного джерела: [+18dB] -[0 dB]-[-8 dB].

Цей параметр усуває потребу в регулюванні рівня гучності між джерелами.

(Функція доступна, тільки коли вибрано джерело AUX.)

Для параметра [AREA] встановлено значення [EUROPE]:

FM CCIR: від -1956,5 кГц до -487,3 кГц і від +500,0 кГц до +2095,4 кГц

Для параметра [AREA] встановлено значення [RUSSIA]:

FM CCIR: BiD -1956,5 кГц, Σο -487,3 кГц, BiD +500,0 кГц, Σο +2095,4 кГц

Підключення/Встановлення

Увага!

Під'єднайте всі заземлені кабелі до спільної точки заземлення. Запобігайте попаданню проволоки і гвинтів або їхніх рухомих деталей (наприклад, їхніх нармальних деталей). - Перед створенням підключення вимкніть запалювання автомобіля, щоб запобігти короткому замиканню. - Підключіть кабель кінцевого ⑥ спочатку до пристрою та динаміків, а потім - до додаткового роз'єму живлення. З міркувань безпеки обов'язково ізолюйте всі вільні невикористані кабелі електрозолювальною стрічкою.

Застережні заходи

• Уважно виберіть місце для встановлення, щоб пристрій не перешкоджав нормальному керуванню автомобілем.
• Уникайте встановлення пристрою в місцях, що піддаються впливу пилу, бруду, надмірної вібрації або високої температури, наприклад, у місцях, на які падає сонячне проміння, або біля вентиляційних отворів обігрівача. - Для безпечного та надійного встановлення використовуйте монтажне обладнання з комплекту постачання.

Примітка щодо кабелю кінцевого (ковт)

За підключення пристрою разом з іншими струмовими компонентами сила струму в контурі автомобіля має бути вищою за суму значень сил струму, вказаних на плавких запобіжниках кожного компонента.

Регулювання кута встановлення

Відрегулюйте кут встановлення так, щоб він був не більшим за 45°

1	Задни динамік (прави)	⊕	Фioлетови
2			Фioлетови/3 уорнимСмужкам
3	Передни динамік (прави)	⊕	Сірni
4			Сірni/3 уорнимСмужкам
5	Передни динамік (ліви)	⊕	Білni
6			Білni/3 уорнимСмужкам
7	Задни динамік (ліви)	⊕	Зelenni
8			Зelenni/3 уорнимСмужкам

2 До гнізда живлення автомобіля

12	Нениер病变 постачannah ЖИВLEння	Жовник
13	Антына 3 елькtripиим привODEм/keруваим підсUILOBачem notyxhоcti (REM OUT)	Сини/3 білIMи смУжКами
15	IMпуньсhe пostачannah ЖИВLEння	ЧерBOHи
16	Заземленичорни

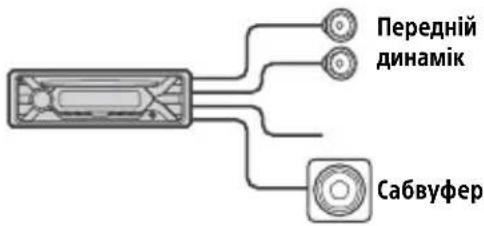

Просте підключення сабвуфера

Сабвуфер можна використовувати без підсилювача потужності, якщо він підключений до кабелю заводу динаміка.

Підключення

Необхідно підготувати проводи задніх динаміків. Щоб уникнути пошкоджень, використовуйте сабвуфер із повним опором 4 Ом - 8 Ом і відповідної гранично допустимої потужності.

Підключення

Запам'ятовувальної системи

Прокладений кабель електроживлення, живлення вхідні поступатиметься до заам'ятовальної схематичної за вимкненого запалювання.

Підключення динаміків

Перед підключенням динаміків вимкніть пристрій. Щоб уникнути пошкоджень, використовуйте динаміки з повним опором 4 Ом - 8 Ом і відповідної гранично допустимої потужності.

Схема підключення живлення

Перевірте рівень зарядження акумулятора автомобіля та правильно розподіліть з'єднання кабелів (залежно від типу автомобіля).

Додатковий роз'єм живлення

Загальна схема підключення

Цей вон цей вон ковтиховти

12	HenepePBHe постаання кИВлeння	Жовтій
15	МпуньсHe постаання ЖИВлeння	Червоній

Якщо ще вони і ковтні проводів представлено між ними

Докладна інформація - у розділі «Від'єднання передньої панелі» (стор. 5).

Перезавантажений пристрій

Докладна інформація - у розділі «Перетарахування пристрою» (стор. 6).

Заміна запобіжника

Замінюючи запобіжник, переконайтеся, що новий запобіжник розрахований на таку саму силу струму, як і оригінальний. Якщо запобіжник перегорає, перевірте підключення як заміну в запобіжнику. Якщо перегорає знову, після заміни може бути внутрішній дефект, і в такому разі зверніться до фахівця Sony.

Запобіжник (10 А)
