CDXG1200U - Autoradio SONY - Gratis gebruiksaanwijzing en handleiding

Merk	Sony
Model	CDXG1200U
Producttype	Autoradio met cd-speler, FM/MW/LW tuner, USB-poort, AUX-ingang
Afmetingen (b × h × d)	Ongeveer 178 × 50 × 177 mm
Gewicht	Ongeveer 1,2 kg
Stroomvoorziening	Voertuigaccu 12 V DC (negatief massa), nominaal stroomverbruik 10 A
Maximaal uitgangsvermogen	55 W × 4 (bij 4 Ω)
Luidsprekerimpedantie	4 Ω – 8 Ω
FM afstemgebied	87,5 – 108,0 MHz (Europa) / FM1/FM2 : 87,5 – 108,0 MHz, FM3 : 65 – 74 MHz (Rusland)
MW/LW afstemgebied	MW : 531 – 1602 kHz, LW : 153 – 279 kHz
Ondersteunde audioformaten (USB)	MP3, WMA, FLAC (volgens specificaties)
Ondersteunde audioformaten (cd)	CD-DA, MP3, WMA
Belangrijkste functies	RDS-radio, cd-speler, USB (AOA 2.0/MSC/MTP), AUX-ingang, 10-bands equalizer, Extra Bass, Quick-BrowZer, afstandsbediening op het stuur
Onderhoud en reiniging	Reinig de connectoren van het voorpaneel met een wattenstaafje; reinig discs van het midden naar buiten
Veiligheid	Afneembaar voorpaneel met antidiefstalalarm; AUTO OFF-functie om accuontlading te voorkomen
Onderdelen en repareerbaarheid	Vervangbare zekering (ampèrage staat vermeld op oude zekering); verwijderbare beschermkap en montagehuls
Algemene informatie	Geproduceerd in Thailand; EU-conformiteitsverklaring beschikbaar op www.compliance.sony.de

Veelgestelde vragen - CDXG1200U SONY

Hoe schakel ik de demonstratiemodus (DEMO) uit?

Druk op MENU, draai aan de knop om GENERAL te selecteren, daarna SET DEMO. Kies SET DEMO-OFF en bevestig. Druk tweemaal op (Terug) om terug te keren naar normaal beeld.

Wat moet ik doen als de autoradio niet aangaat?

Controleer de zekering en vervang deze indien nodig. Zorg ervoor dat de stroomkabel (geel voor permanent, rood voor geschakeld) correct is aangesloten. Als het probleem aanhoudt, raadpleeg dan een Sony-dealer.

Hoe stel ik de klok in?

Druk op MENU, selecteer GENERAL, daarna SET CLOCK-ADJ. Draai aan de knop om uren en minuten in te stellen. Gebruik SEEK + / - om van veld te wisselen. Druk op MENU om te bevestigen.

Waarom is er geen geluid?

Controleer of het volume niet laag staat, of de balans (BALANCE) en fader (FADER) correct zijn ingesteld. Als u een externe versterker gebruikt, zorg dan dat de REM OUT-kabel is aangesloten en de versterker is ingeschakeld.

Hoe verbind ik een Android-smartphone in USB-modus?

Sluit de smartphone aan op de USB-poort. Stel indien nodig USB MODE in het menu GENERAL in op ANDROID (voor AOA 2.0) of MSC/MTP. Het afspelen start automatisch als de modus compatibel is.

Wat betekent de melding 'OVERLOAD'?

Het USB-apparaat is overbelast. Koppel het los en druk op SRC om een andere bron te selecteren. Controleer of het apparaat niet defect is en compatibel is.

Hoe sla ik radiostations op?

Stem de gewenste zender af, houd vervolgens een cijfertoets (1 tot 6) ingedrukt totdat MEM verschijnt. Voor automatisch geheugen (BTM) gaat u naar MENU > GENERAL > SET BTM.

De disc wordt niet uitgeworpen, wat moet ik doen?

Druk tegelijkertijd meer dan 2 seconden op DSPL en (Terug)/MODE om het apparaat te resetten. Let op: hierdoor worden opgeslagen instellingen gewist. Als het probleem aanhoudt, neem contact op met een technische dienst.

Hoe reinig ik de connectoren van het voorpaneel?

Verwijder het voorpaneel en reinig de connectoren voorzichtig met een wattenstaafje. Raak de connectoren niet aan met uw vingers of metalen voorwerpen. Schakel het contact uit voor het reinigen.

Waar vind ik de firmwareversie en hoe werk ik deze bij?

Selecteer in het menu GENERAL FIRMWARE en daarna FW VERSION om de huidige versie te bekijken. Voor de update sluit u een USB-stick aan met het updateprogramma (gedownload van de Sony-ondersteuningssite) en selecteert u FW UPDATE. Schakel het contact niet uit tijdens de update.

GEBRUIKSAANWIJZING CDXG1200U SONY

Raadpleeg pagina 22 voor meer informatie over de aansluiting/installatie.

Voor het annuleren van de demomodus (DEMO) zie blz. 11.

Installatie-/aansluitinstructies zie blz. 24.

Voor het annuleren van de demoweergave (DEMO), zie blz. 11.

Installatie- en aansluitinstructies zie blz. 23.

Gebruiksaanwijzing NL

Gebruiksaanwijzing RU

Voor uw eigen veiligheid moet u dit apparaat in het dashboard van de auto installeren, aangezien de achterkant ervan tijdens het gebruik erg warm kan worden. Zie "Aansluiting/installatie" (pagina 22) voor meer informatie.

• Emissieduur: continu
• Laservermogen: minder dan 53,3 μW (Deze uitgangswaarde is gemeten op een afstand van 200 mm van het lensoppervlak op het optische opnameblok met 7 mm opening.)

Het naamplaatje met de werkspanning enz. bevindt zich onder aan de behuizing.

CE

Hierbij verklaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:

http://www.compliance.sony.de/

Deze apparatuur is bedoeld om te worden gebruikt met de goedgekeurde softwareversie(s) die aangegeven zijn in de EU-conformiteitsverklaring.

De software die geïnstalleerd is op deze apparatuur is gecontroleerd en beantwoordt aan de essentiële vereisten van Richtlijn 2014/53/EU.

Softwareversie: 1_

U kunt de softwareversie in het firmware-instelmenu van het algemene instelmenu controleren.

Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van kracht zijn.

Voor EU-productconformiteit: Sony

Belgium, bijkantoor van Sony Europe

Limited, Da Vincilaan 7-D1, 1935 Zaventem, België

Verwijdering van oude batterijen, elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen)

Europese landen met afzonderlijke inzamelingssystemen)

Dit symbool op het product, de batterij of op de verpakking wijst erop dat het product en de batterij niet als huishoudelijk afval behandeld mogen worden.

Op sommige batterijen kan dit symbool gebruikt worden in combinatie met een chemisch symbool. Het chemisch symbool voor kwik (Hg) of lood (Pb) wordt toegevoegd wanneer de batterij meer dan 0,0005% kwik of 0,004% lood bevat.

Door deze producten en batterijen op juiste wijze af te voeren, vermijdt u mogelijke negatieve gevolgen voor mens en milieu die zouden kunnen worden veroorzaakt in geval van verkeerde afvalbehandeling. Het recycleren van materialen draagt bij tot het behoud van natuurlijke bronnen.

In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd servicepersoneel vervangen worden. Om ervoor te zorgen dat de batterij, het elektrisch en het elektronische apparaat op een juiste wijze behandeld worden, dienen deze producten aan het einde van hun levenscyclus overhandigd te worden aan het desbetreffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal.

Voor alle andere batterijen verwijzen we u naar het hoofdstuk over hoe de batterij veilig uit het product te verwijderen.

Overhandig de batterij aan het desbetreffende inzamelingspunt voor de recyclage van batterijen.

Voor meer details in verband met het recycleren van dit product of batterij, kan u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product of batterij hebt gekocht.

Waarschuwing als het contactslot van de auto geen ACC-positie heeft

Zorg ervoor dat de AUTO OFF-functie ingesteld is (pagina 11). Hiermee wordt het apparaat na de ingestelde tijdsduur automatisch volledig uitgeschakeld nadat u het apparaat hebt uitgeschakeld. Zo voorkomt u dat de accu leegraakt. Als u de AUTO OFF-functie niet instelt, houd dan steeds OFF ingedrukt tot het scherm verdwijnt, wanneer u het contact uitzet.

Disclaimer betreffende diensten aangeboden door derden

Diensten die aangeboden worden door derden kunnen gewijzigd, opgeschort of beëindigd worden zonder voorafgaande kennisgeving. Sony draagt geen enkele verantwoordelijkheid voor dergelijke situaties.

Inhoudsopgave

Onderdelen en bedieningselementen. 4

Aan de slag

Het voorpaneel verwijderen 5

De unit resetten 5

De klok instellen. 6

Een USB-apparaat aansluiten 6

Een ander draagbaar audiotoestel aansluiten 6

Luisteren naar de radio

Luisteren naar de radio 7

Radio Data System (RDS) gebruiken 7

Afspelen

Eén disc afspelen 9

Een USB-apparaat afspelen 9

Tracks zoeken en afspelen 9

Instellingen

De DEMO-stand annuleren 10

Algemene bediening voor instellingen 10

Algemene instellingen (GENERAL) 11

Geluidsinstellingen (SOUND) 12

Display-instellingen (DISPLAY) 13

Aanvullende informatie

De firmware updaten 14

Voorzorgsmaatregelen 14

Onderhoud 15

Aansluiting/installatie

Opgelet 22

Lijst met onderdelen voor de installatie 22

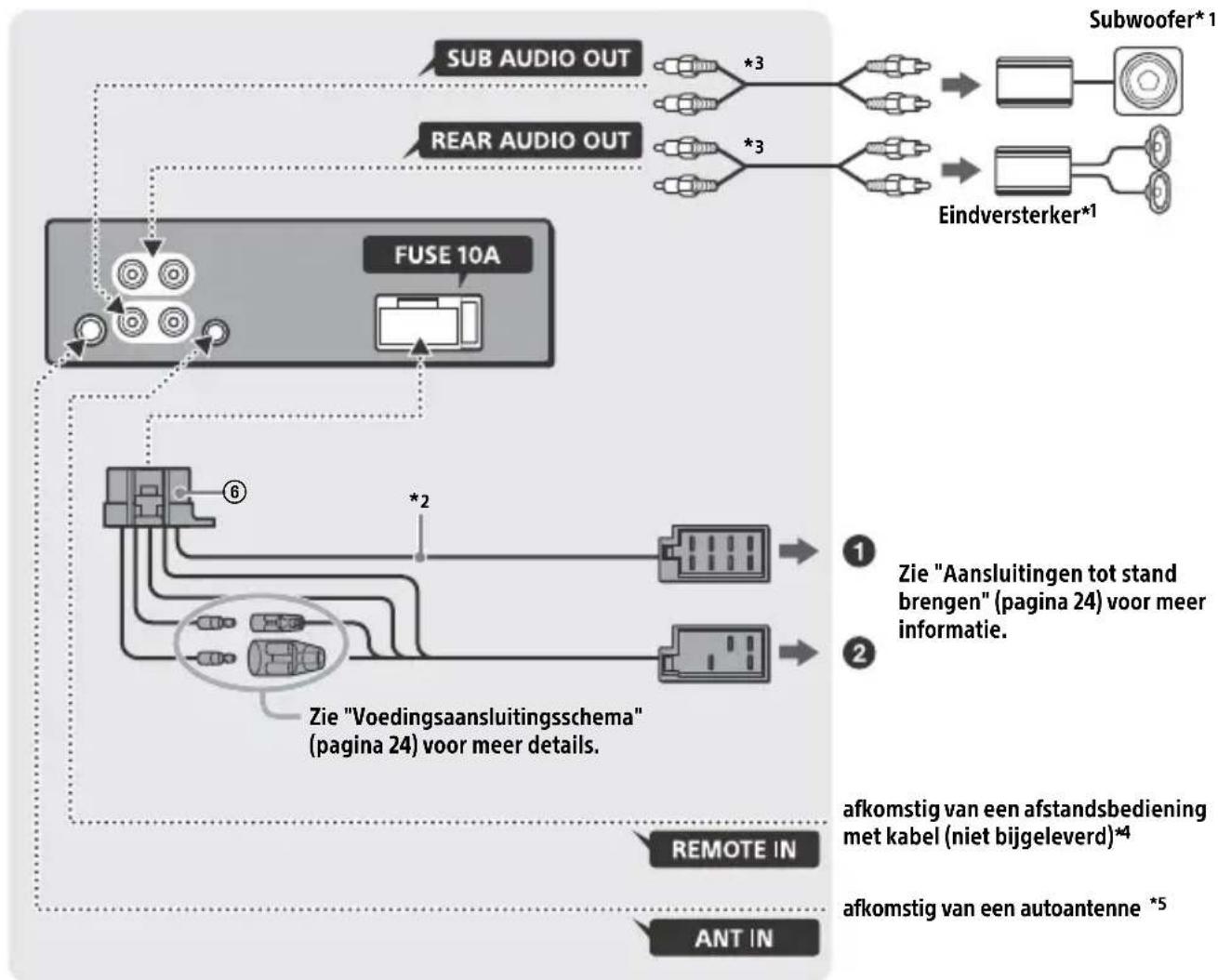

Aansluiting 23

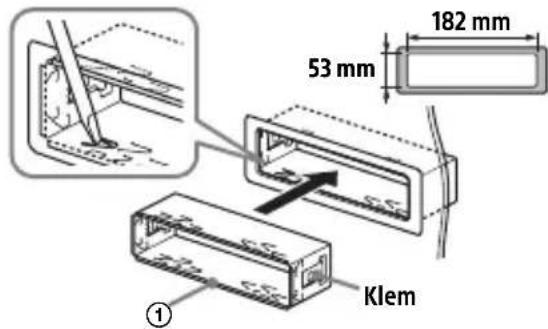

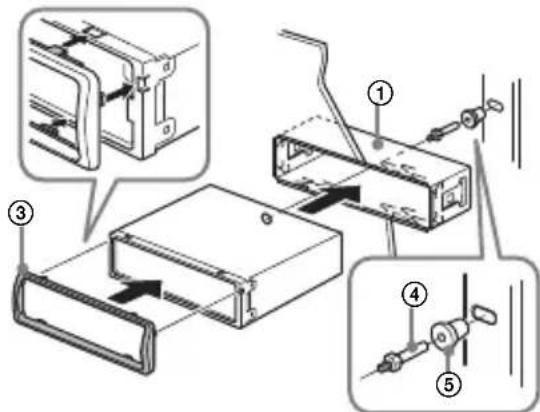

Installatie 25

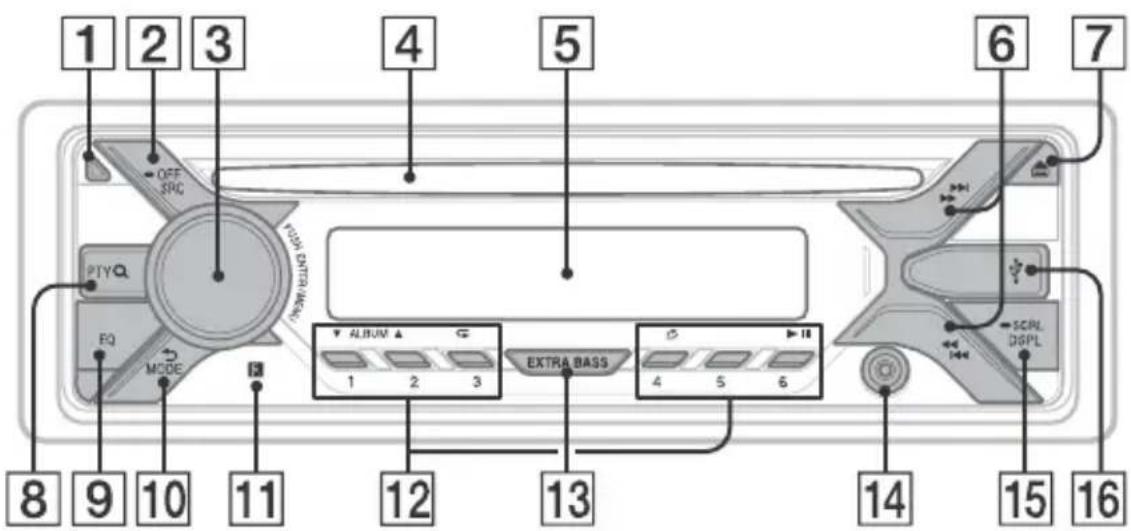

Onderdelen en bedieningselementen

Hoofdapparaat

1 Toets om het voorpaneel los te maken 2 SRC (bron)

De unit inschakelen.

Een andere bron kiezen.

OFF

Houd 1 seconde ingedrukt als u de bron wilt uitschakelen en de klok wilt weergeven.

Houd langer dan 2 seconden ingedrukt als u het apparaat en het scherm wilt uitschakelen.

3 Regelknop

Draai aan deze knop om het volume te regelen.

PUSH ENTER

Voer het geselecteerde item in.

MENU

Opent het instellingenmenu.

I / I (vorige/volgende) / (terugspoelen/ vooruitspoelen)

7 (discuitwerpen) 8 PTY (programmatype)

Hiermee kunt u tijdens het afspelen de bladerstand activeren.

(Niet beschikbaar wanneer een USB-toestel in AndroidTM-stand is aangesloten.)

EQ (equalizer) Selecteer een equalizercurve. 10 terug) Hiermee keert u terug naar het vorige scherm. MODE (pagina 7) 11 Ontvanger voor de afstandsbediening

Cijfertoetsen (1 tot 6)

Hiermee kunt u opgeslagen radiozenders ontvangen. Houd ingedrukt om zenders op te slaan.

ALBUM▼/▲

Hiermee kunt u een album op een audiotoestel overslaan. Houd ingedrukt om albums te blijven overslaan.

(Niet beschikbaar wanneer een USB-toestel in Android-stand is aangesloten.)

(herhalen)

(Niet beschikbaar wanneer een USB-toestel in Android-stand is aangesloten.)

(Willekeurig)

(Niet beschikbaar wanneer een USB-toestel in Android-stand is aangesloten.)

II (afspelen/pauze)

13 EXTRA BASS

Versterkt de lage tonen synchroon met het volumeniveau. Druk om de instelling voor EXTRA BASS te wijzigen: [1], [2], [OFF].

14 AUX-ingang

15 DSPL (display)

Wijzig display-items.

SCRL (scrollen)

Houd ingedrukt om een item over het display te laten scrollen.

16 USB-poort

Aan de slag

Het voorpaneel verwijderen

U kunt ter voorkoming van diefstal het voorpaneel van het apparaat verwijderen.

1 Houd OFF ① ingedrukt tot de unit wordt uitgeschakeld, druk op de toets en maak het voorpaneel los ② en trek het paneel naar u toe.

Waarschuwingstoon

Als u de contactschakelaar in de stand OFF zet zonder dat u het voorpaneel hebt verwijderd, klinkt gedurende enkele seconden de waarschuwingstoon. U hoort de waarschuwingstoon alleen als de ingebouwde versterker wordt gebruikt.

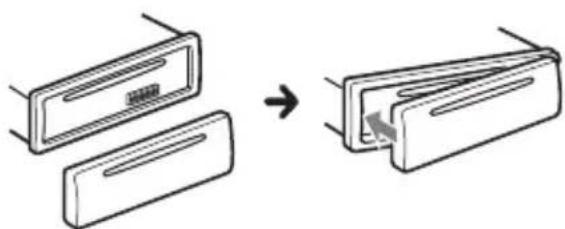

Het voorpaneel bevestigen

De unit resetten

Voordat u de unit voor het eerst gebruikt, na het vervangen van de accu of het wijzigen van de aansluitingen, moet u het apparaat resetten.

1 Houd DSPL en (terug)/MODE langer dan 2 seconden ingedrukt.

Opmerking

Reset u de unit, dan worden de klokinstelling en bepaalde opgeslagen gegevens gewist.

De geografische locatie instellen

Nadat u de unit hebt gereset, verschijnt de instelling van de geografische locatie.

1 Druk op ENTER, terwijl [SET AREA] wordt weergegeven.

Weergegeven wordt welke geografische locatie is ingesteld.

2 Selecteer [EUROPE] of [RUSSIA] door de regelknop te draaien en er vervolgens op te drukken. 3 Draai de regelknop en selecteer [YES] of [NO] en druk er vervolgens op.

Wijzigt u de instelling van geografische locatie, dan wordt de unit gereset, vervolgens worden de klok weergegeven.

Deze instelling kan worden geconfigureerd in het algemene instellingenmenu (pagina 11).

De klok instellen

1 Druk op MENU, selecteer [GENERAL] door de regelknop te draaien en er vervolgens op te drukken. 2 Selecteer [SET CLOCK-ADJ] door de regelknop te draaien en druk er vervolgens op.

De aanduiding voor het uur gaat knipperen.

3 Stel de uren en minuten in door de regelknop te draaien.

Verplaats de digitale aanduiding door op SEEK + / - te drukken.

4 Druk op MENU na het instellen van de minuten.

Het instellen is voltooid en de klok begint te lopen.

De klok weergeven

Druk op DSPL.

Een USB-apparaat aansluiten

1 Verlaag het volume op de unit. 2 Sluit het USB-apparaat aan op de unit.

Een ander draagbaar audiotoestel aansluiten

1 Schakel het draagbare audiotoestel uit. 2 Verlaag het volume op de unit. 3 Sluit het draagbare audiotoestel met behulp van een verbindingskabel (niet bijgeleverd)* aan op de AUX-ingang (stereominiaansluiting) op de unit.

• Gebruik een rechte stekker.

4 Selecteer [AUX] door op SRC te drukken.

Het volumeniveau van het aangesloten toestel afstemmen op andere bronnen

Start het afspelen op het draagbare audiotoestel bij een gemiddeld volume en stel uw gebruikelijke luistervolume in op de unit.

Druk op MENU en selecteer [SOUND] → SET AUX VOL.

Luisteren naar de radio

Luisteren naar de radio

Om naar de radio te luisteren, drukt u op SRC om [TUNER] te selecteren.

1 Druk op MODE als u de band wilt wijzigen (FM1, FM2, FM3, MW of LW). 2 Druk op MENU, selecteer [GENERAL] door de regelknop te draaien en druk er vervolgens op. 3 Selecteer [SET BTM] door de regelknop te verdraaien en druk er vervolgens op.

Het apparaat slaat de zenders in de volgorde van frequentie op onder de cijfertoetsen.

Afstemmen

1 Druk op MODE als u de band wilt wijzigen (FM1, FM2, FM3, MW of LW). 2 Stem af op de gewenste zender. Handmatig afstemmen

Houd SEEK +/- ingedrukt om ongeveer op de gewenste frequentie af te stemmen en druk vervolgens herhaaldelijk op SEEK +/- om fijn af te stemmen op de gewenste frequentie.

Automatisch afstemmen

Druk op SEEK +/-

Het zoeken stopt wanneer een zender wordt ontvangen.

Handmatig opslaan

1 Als u de zender ontvangt die u wilt opslaan, houdt u een cijfertoets (1 tot 6) ingedrukt tot [MEM] wordt weergegeven.

De opgeslagen zenders ontvangen

1 Selecteer de band en druk vervolgens op een cijfertoets (1 tot 6).

Radio Data System (RDS) gebruiken

Alternative frequencies (AF) en verkeersinformatie (TA) instellen

AF stemt continu opnieuw af op de zender met het sterkste signaal in een netwerk, en TA biedt u de huidige verkeersinformatie of verkeersprogramma's (TP) wanneer deze worden ontvangen.

1 Druk op MENU, selecteer [GENERAL] door de regelknop te draaien en druk er vervolgens op. 2 Selecteer [SET AF/TA] door de regelknop te draaien en druk er vervolgens op. 3 Selecteer [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] of [SET AF/TA-OFF] door de regelknop te draaien, en druk er vervolgens op.

RDS-zenders met de AF- en TA-instelling opslaan

U kunt RDS-zenders samen met een AF/TA-instelling voorprogrammeren. Stel AF/TA in en sla de zender vervolgens met BTM of handmatig op. Als u handmatig voorprogrammeert, kunt u ook niet-RDS-zenders voorprogrammeren.

Noodberichten ontvangen

Als AF of TA is ingeschakeld, wordt de geselecteerde bron automatisch onderbroken door de noodberichten.

Het volumeniveau aanpassen tijdens een verkeersbericht

Het niveau wordt los van het normale volumeniveau opgeslagen in het geheugen voor toekomstige verkeersinformatie.

Op een regionaal programma afgestemd blijven (REGIONAL)

Wanneer de functies AF en REGIONAL ingeschakeld zijn, schakelt het apparaat niet over naar een andere regionale zender met een sterkere frequentie. Verlaat u het ontvangstgebied van het regionale programma, stel dan tijdens FM-ontvangst [SET REG-OFF] in bij [GENERAL] (pagina 12). Deze functie werkt niet in het Verenigd Koninkrijk en sommige andere gebieden.

Local Link-functie (alleen voor het Verenigd Koninkrijk)

Met deze functie kunt u andere lokale zenders in het gebied selecteren, ook als deze niet zijn opgeslagen onder de cijfertoetsen. Druk tijdens FM-ontvangst op een cijfertoets (1 tot 6) waaronder een lokale zender is opgeslagen. Druk binnen 5 seconden nogmaals op de cijfertoets van de lokale zender. Herhaal dit tot de lokale zender wordt ontvangen.

Programmatypes (PTY) selecteren

1 Houd PTY ingedrukt tijdens FM-ontvangst. 2 Draai de regelknop tot het gewenste programmatype wordt weergegeven en druk er vervolgens op. Het apparaat begint te zoeken naar een zender die het geselecteerde programmatype uitzendt.

Programmatypen

NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), EDUCATE (educatieprogramma's), DRAMA (toneel), CULTURE (cultuur), SCIENCE (wetenschap), VARIOED (diversen), POP M (popmuziek), ROCK M (rockmuziek), EASY M (variété), LIGHT M (licht klassiek), CLASSICS (klassiek), OTHER M (overige muziek), WEATHER (weerberichten), FINANCE (financiën), CHILDREN (kinderprogramma's), SOCIAL A (sociale zaken), RELIGION (religie), PHONE IN (inbelprogramma), TRAVEL (reizen), LEISURE (ontspanning), JAZZ (jazzmuziek), COUNTRY (countrymuziek), NATION M (nationale muziek), OLDIES (oldies), FOLK M (folkmuziek), DOCUMENT (documentaires)

De kloktijd instellen (CT)

Met de CT-gegevens van de RDS-uitzending wordt de klok ingesteld.

1 Stel [SET CT-ON] in bij [GENERAL] (pagina 11).

Afspelen

Eén disc afspelen

1 Plaats de CD (met het label omhoog).

Het afspelen start automatisch.

Een USB-apparaat afspelen

U kunt USB-apparaten* van het type AOA (Android Open Accessory) 2.0, MSC (Mass Storage Class) en MTP (Media Transfer Protocol) die geschikt zijn voor de USB-standaard gebruiken. Afhankelijk van het USB-toestel kan op de unit de Android-stand of de MSC/MTP-stand worden geselecteerd.

Er zijn digitale mediaspelers of Android-smartphones waarop de MTP-stand moet worden ingesteld.

* bijv., een USB-flashdrive, een digitale mediaspeler, een Android-smartphone

Opmerkingen

• Ga naar de ondersteuningssite die op het achterblad wordt vermeld voor meer informatie over de compatibiliteit van het USB-apparaat.
• Smartphones waarop Android OS 4.1 of hoger is geïnstalleerd, ondersteunen Android Open Accessory 2.0 (AOA 2.0). Maar er zijn smartphones die AOA 2.0 niet volledig ondersteunen, zelfs als Android OS 4.1 of hoger is geïnstalleerd. Ga naar de ondersteuningssite die op het achterblad wordt vermeld voor meer informatie over de compatibiliteit van uw Android-smartphone.
• Het afspelen van de volgende bestanden wordt niet ondersteund. MP3/WMA/FLAC: - Auteursrechtelijk beveiligde bestanden
• DRM-bestanden (Digital Rights Management - beheer van digitale rechten) - Meerkanaalsaudiobestanden MP3/WMA:
• Bestanden die zonder gegevensverlies zijn gecomprimeerd (lossless)

Selecteer voordat u een aansluiting tot stand brengt, de USB-stand (Android-stand of MSC/MTP-stand) afhankelijk van het USB-toestel (pagina 11).

1 Sluit een USB-apparaat aan op de USB-poort (pagina 6).

Het afspelen wordt gestart.

Als er al een toestel aangesloten is, drukt u om het afspelen ervan te starten op SRC om [USB] te selecteren.

2 Pas het volume op dit apparaat aan.

Het afspelen stoppen

Houd OFF gedurende 1 seconde ingedrukt.

Het toestel verwijderen

Stop het afspelen en verwijder het toestel.

Tracks zoeken en afspelen

Herhaaldelijk en willekeurig afspelen

Niet beschikbaar wanneer een USB-toestel in Android-stand is aangesloten.

1 Druk tijdens het afspelen herhaaldelijk op (herhalen) of (willekeurig) om de gewenste weergavestand te selecteren.

Het duurt even voor het afspelen start in de geselecteerde weergavestand.

De beschikbare weergavestanden verschillen afhankelijk van de geselecteerde geluidsbron.

Zoeken naar een track op naam (Quick-BrowZerTM)

Niet beschikbaar wanneer een USB-toestel in Android-stand is aangesloten.

1 Druk tijdens het afspelen van CD of USB op (bladeren) zodat de lijst met Zoekcategorieën wordt weergegeven.

Druk, wanneer de tracklijst wordt weergegeven, herhaaldelijk op

(terug) zodat de gewenste zoekcategorie wordt weergegeven.

• Druk tijdens het afspelen via USB gedurende meer dan 2 seconden op (bladeren) en keer rechtstreeks terug naar het begin van de categorielijst.

2 Selecteer de zoekcategorie van uw keuze door de regelknop te draaien en bevestig deze door erop te drukken. 3 Herhaal stap 2 als u de gewenste track wilt zoeken.

Het afspelen wordt gestart.

De Quick-BrowZer-stand verlaten: druk op (bladeren).

Zoeken door items over te slaan (Overspring-stand)

Niet beschikbaar wanneer een USB-toestel in Android-stand is aangesloten.

1 Druk op (bladeren). 2 Druk op SEEK+. 3 Verdraai de regelknop om het item te selecteren. De lijst wordt doorbladerd in stappen van 10% van het totale aantal items in de lijst. 4 Druk op ENTER om terug te keren naar de Quick-BrowZer-stand.

Het geselecteerde item wordt weergegeven.

5 Selecteer het item van uw keuze door de regelknop te verdraaien en er vervolgens op te drukken. Het afspelen wordt gestart.

Instellingen

De DEMO-stand annuleren

U kunt het demonstratieschema annuleren dat wordt weergegeven wanneer de bron is uitgeschakeld en de klok wordt weergegeven.

1 Druk op MENU, selecteer [GENERAL] door de regelknop te draaien en druk er vervolgens op. 2 Selecteer [SET DEMO] door de regelknop te verdraaien en druk er vervolgens op. 3 Selecteer [SET DEMO-OFF] door de regelknop te verdraaien en druk er vervolgens op. Het instellen is voltooid. 4 Druk twee keer op (terug).

Het display keert terug naar de normale ontvangst-/weergavestand.

Algemene bediening voor instellen

U kunt items instellen in de volgende instelcategorieën:

Algemene instellingen (GENERAL), Geluidsinstellingen (SOUND), Displayinstellingen (DISPLAY)

1 Druk op MENU. 2 Selecteer de instellencategorie door de regelknop te draaien en er vervolgens op te drukken.

De items die ingesteld kunnen worden, verschillen afhankelijk van de bron en instellingen.

3 Selecteer de opties door de regelknop te draaien en druk er vervolgens op.

Terugkeren naar het vorige display (druk op terug).

Algemene instellingen (GENERAL)

AREA

Geeft de geografische locatie op voor deze unit: [EUROPE], [RUSSIA].

Wijzigt u de actuele instelling van de geografische locatie, dan wordt deze unit gereset, vervolgens worden de klok weergegeven.

(Alleen beschikbaar wanneer de bron uitgeschakeld is en de klok weergegeven wordt.)

DEMO (demonstratie)

De demonstratie inschakelen: [ON], [OFF].

CLOCK-ADJ (klok aanpassen) (pagina 6)

CAUT ALM (waarschuwingstoon)

De waarschuwingstoon inschakelen: [ON], [OFF] (pagina 5).

(Alleen beschikbaar wanneer de bron uitgeschakeld is en de klok weergegeven wordt.)

BEEP

De pieptoon schakelen: [ON], [OFF].

AUTO OFF

Automatisch uitschakelen na de gewenste tijd wanneer de unit is uitgeschakeld: [ON] (30 minuten), [OFF].

STEERING

Registreert/reset de installatie van de stuurafstandsbediening.

(Beschikbaar wanneer verbonden met behulp van de verbindingskabel (niet bijgeleverd).) (Alleen beschikbaar wanneer de bron uitgeschakeld is en de klok weergegeven wordt.)

STR CONTROL (stuur bediening)

Hiermee kunt u de invoerstand selecteren voor de aangesloten afstandsbediening.

Voorkom storingen door eraan te denken de invoerstand voor gebruik af te stemmen op de aangesloten afstandsbediening.

CUSTOM

Invoerstand voor de

Invoerstand voor de bekabelde afstandsbediening, exclusief de stuurafstandsbediening (automatisch geselecteerd wanneer [RESET CUSTOM] wordt uitgevoerd).

EDIT CUSTOM

Registreert de functies (SOURCE, ATT, VOL +/-, SEEK +/-) in de stuurafstandsbediening:

1 Selecteer de functie die u aan de stuurafstandsbediening wilt toewijzen door de regelknop te draaien, en druk er vervolgens op. Terwijl [REGISTER] knippert, houdt u de knop op de stuurafstandsbediening waaraan u de functie wilt toewijzen, ingedrukt. Wanneer de registratie voltooid is, wordt [REGISTERED] weergegeven. Herhaal de stappen 1 en 2 voor het registreren van andere functies.

(Alleen beschikbaar wanneer [STR CONTROL] is ingesteld op [CUSTOM].)

RESET CUSTOM

Voert een reset uit van de instelling van de stuurafstandsbediening: [YES], [NO]. (Alleen beschikbaar wanneer [STR CONTROL] is ingesteld op [CUSTOM].)

Opmerkingen

• Terwijl u instellingen uitvoert, kan het apparaat alleen met de toetsen worden bediend. Parkeer voor uw veiligheid uw auto voordat u deze instelling uitvoert.
• Als er zich tijdens de registratie een fout voordoet, blijft alle eerder geregistreerde informatie behouden. Start de registratie opnieuw vanaf de functie waar de fout zich heeft voorgedaan.
• Deze functie is op sommige voertuigen mogelijk niet beschikbaar. Ga naar de ondersteuningssite die op het achterblad wordt vermeld voor meer informatie over de compatibiliteit van uw voertuig.

USB MODE

Wijzigt de USB-stand: [ANDROID], [MSC/MTP].

(Alleen beschikbaar wanneer de USB-bron is geselecteerd.)

CT (kloktijd)

De CT-functie inschakelen: [ON], [OFF].

AF/TA (alternatieve frequenties/verkeersinformatie)

Selecteert de alternatieve frequenties (AF) en de instelling van de verkeersinformatie (TA): [AF-ON], [TA-ON], [AF/TA-ON], [AF/TA-OFF].

REGIONAL

De ontvangst beperken tot een specifieke regio: [ON], [OFF].

(Alleen beschikbaar wanneer FM ontvangen worden.)

BTM (geheugen voor beste afstemming) (pagina 7)

(Alleen beschikbaar wanneer de tuner is geselecteerd.)

FIRMWARE

(Alleen beschikbaar wanneer de bron uitgeschakeld is en de klok weergegeven wordt.)

Controleert/actualiseert de firmwareversie. Ga naar de ondersteuningssite die op het achterblad vermeld wordt voor meer informatie.

FW VERSION (firmwareversie)

Toont de actuele firmwareversie.

FW UPDATE (firmware-update)

Start het update-proces voor de firmware: [YES], [NO].

Het updaten van de firmware neemt enkele minuten in beslag. Zet tijdens het updaten het contact niet in de stand OFF en neem ook niet de USB-stick los.

Geluidsinstellingen (SOUND)

EQ10 PRESET

Selecteert een equalizercurve uit 10 equalizercurves of schakelt de functie uit: [OFF], [R&B], [ROCK], [POP], [HIP-HOP], [ELECTRONICA], [JAZZ], [SOUL], [COUNTRY], [KARAOKE]*, [CUSTOM]. Voor iedere bron kan de instelling van de equalizercurve in het geheugen worden opgeslagen.

• [KARAOKE] beperkt het vocale geluid, maar dit kan niet geheel worden verwijderd bij het afspelen. Ook wordt het gebruik van een microfoon niet ondersteund.

EQ10 CUSTOM

Hiermee kunt u [CUSTOM] instellen voor EQ10.

Stelt de equalizercurve in: [BAND1] 32 Hz,

[BAND2] 63 Hz, [BAND3] 125 Hz, [BAND4]

Het volume kan worden aangepast in stappen van 1 dB, van -6 dB tot +6 dB.

BALANCE

De geluidsbalans aanpassen: [RIGHT-15] - [CENTER] - [LEFT-15].

FADER

Het relatieve niveau aanpassen:

[FRONT-15] - [CENTER] - [REAR-15].

Pas het volumeniveau van de subwoofer aan: [+6dB] - [0dB] - [-6dB]

([ATT] wordt weergegeven bij de laagste instelling.)

SW PHASE (fase subwoofer)

Selecteert de fase van de subwoofer: [NORM], [REV].

LPF FREQ (frequentie van

laagdoorlaatfilter)

Selecteert de kantelfrequentie van de

subwoofer: [80Hz], [100Hz], [120Hz].

HPF FREQ (frequentie hoogdoorlaatfilter) Selecteert de kantelfrequentie van de voor-/achterluidspreker: [OFF], [80Hz], [100Hz], [120Hz].

AUX VOL (AUX-volumeniveau) Het volumeniveau voor elk aangesloten randapparaat aanpassen: [+18dB] - [0dB] - [-8dB] . Dankzij deze instelling is het niet nodig om het volumeniveau tussen bronnen aan te passen. (Alleen beschikbaar wanneer AUX is geselecteerd.)

Display-instellingen (DISPLAY)

DIMMER

Wijzigt de helderheid van het scherm: [ON], [OFF], [CLK]. U kunt deze functie ook slechts voor een vaste periode activeren door [CLK] te selecteren en vervolgens de begin- en de eindtijd in te stellen.

• De helderheid instellen wanneer de dimmer-functie is geactiveerd: Stel [DIMMER] in op [ON], en pas vervolgens [BRIGHTNESS] aan.
• De helderheid instellen wanneer de dimmer-functie is gedeactiveerd: Stel [DIMMER] in op [OFF], en pas vervolgens [BRIGHTNESS] aan.

De instelling van de helderheid wordt opgeslagen en toegepast wanneer de dimmer-functie wordt geactiveerd of wordt gedeactiveerd.

BRIGHTNESS

Past de helderheid van de display aan. U kunt het niveau van de helderheid afstellen: [1] - [10].

SND SYNC (geluidssynchronisatie)

Activeert de synchronisatie van de verlichting met het geluid: [ON], [OFF].

AUTO SCR (automatisch scrollen) Lange items automatisch scrollen: [ON], [OFF]. (Niet beschikbaar wanneer AUX of de tuner is geselecteerd.)

Aanvullende informatie

De firmware updater

Ga voor het updaten van de firmware naar de ondersteuningssite die op de pagina worden vermeld, en volg daarna de online-instructies.

Opmerkingen

• Voor het updaten van de firmware is een USB-apparaat (niet bijgeleverd) nodig. Sla het update-programma op het USB-apparaat op en sluit het apparaat op de USB-poort aan, voer vervolgens de update-bewerking UIT.
• Het updaten van de firmware neemt enkele minuten in beslag. Zet niet tijdens het updaten het contact in de positie OFF, en neem ook niet het USB-toestel los.

Voorzorgsmaatregelen

• Laat het apparaat afkoelen als de auto geparkeerd heeft gestaan in de volle zon.
• Laat het voorpaneel of audioapparaten niet achter in de auto. Deze kunnen beschadigd raken door de hoge temperaturen van direct zonlicht.
• De elektrisch bediende antenne schuift automatisch uit.

Condensvorming

Als er vocht condenseert in het apparaat, verwijdert u de disc en wacht u ongeveer een uur tot het apparaat is gedroogd; anders kan de werking van het apparaat worden verstoord.

Hoge geluidskwaliteit behouden

Mors geen vloeistof op het apparaat of de discs.

Opmerkingen over discs

• Stel een disc niet bloot aan direct zonlicht of warmtebronnen, zoals die van de verwarming in de auto, en laat een disc niet achter in een auto die in de volle zon staat geparkeerd.

Veeg een disc van het midden naar de buitenrand schoon met een doekje voordat u deze afspeelt. Gebruik geen oplosmiddelen zoals benzine, thinner en in de handel verkrijgbare reinigingsmiddelen.

• Dit apparaat is ontworpen voor het afspelen van discs die voldoen aan de CD-norm (Compact Disc). DualDiscs en sommige muziekdiscs die zijn gecodeerd met copyrightbeveiligingstechnologieën voldoen niet aan de CD-norm (Compact Disc) en kunnen daarom mogelijk niet worden afgespeeld met dit apparaat.
• Discs die NIET kunnen worden afgespeeld met dit apparaat
• Discs waarop labels, stickers, tape of papier zijn geplakt. Hierdoor kan de werking worden verstoord of de disc worden beschadigd.
• Discs met afwijkende vormen (bv. hart, vierkant, ster). Als u dit toch probeert, kan het apparaat worden beschadigd. -8cm-discs.

Opmerkingen over cd-r's/cd-rw's

• Als een disc met meerdere sessies begint met een cd-da-sessie, wordt deze herkend als een cd-da-disc en worden andere sessies niet afgespeeld.
• Discs die niet kunnen worden afgespeeld met dit apparaat
• Cd-r's/cd-rw's met slechte opnamekwaliteit.
• Cd-r's/cd-rw's die zijn opgenomen met een incompatibel opnameapparaat.
• Cd-r's/cd-rw's die onjuist zijn gefinaliseerd.
• Cd-r's/cd-rw's die niet zijn opgenomen in de muziek-cd-indeling of mp3-indeling conform iso9660 level 1/level 2, joliet/romeo of multi-session (meerdere sessies).

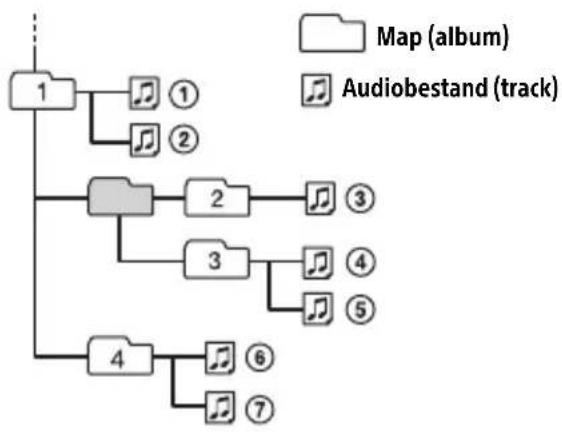

Afspeelvolgorde van de audiobestanden

Met alle vragen of problemen over dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw sony-leverancier.

Onderhoud

Aansluitingen schoonmaken

De werking van het apparaat kan worden verstoord als de aansluitingen tussen het apparaat en het voorpaneel niet schoon zijn. U kunt dit voorkomen door het voorpaneel (pagina 5) te verwijderen en de aansluitingen te reinigen met een wattenstaafje. Gebruik hierbij niet te veel kracht. Anders kunnen de aansluitingen worden beschadigd.

Opmerkingen

• Uit veiligheidsoverwegingen moet u de motor uitschakelen en de sleutel uit de contactschakelaar halen voordat u de aansluitingen reinigt.
• Raak de aansluitingen nooit rechtstreeks aan met uw vingers of een metalen voorwerp.

Technische gegevens

Tuner

FM

Afstembereik: Wanneer [AREA] is ingesteld op [EUROPE]: 87,5 MHz - 108,0 MHz. Wanneer [AREA] is ingesteld op [RUSSIA]: FM1/FM2: 87,5 MHz - 108,0 MHz (in stappen van 50 kHz), FM3: 65 MHz - 74 MHz (in stappen van 30 kHz).

Antenneaansluiting: Aansluiting voor externe antenne.

Tussenfrequentie: Wanneer [AREA] is ingesteld op [EUROPE]: FM CCIR: -1.956,5 kHz tot -487,3 kHz en +500,0 kHz tot +2.095,4 kHz. Wanneer [AREA] is ingesteld op [RUSSIA]: FM CCIR: -1.956,5 kHz tot -487,3 kHz en +500,0 kHz tot +2.095,4 kHz. FM OIRT: -1.815,6 kHz tot -943,7 kHz en +996,6 kHz tot +1.776,6 kHz.

Bruikbare gevoeligheid: 7 dBf.

Selectiviteit: 75 dB bij 400 kHz.

Signaal/ruis-afstand: 73 dB.

Scheiding: 50 dB bij 1 kHz.

Frequentiebereik: 20 Hz - 15.000 Hz.

MW/LW

Afstembereik: MW: 531 kHz - 1.602 kHz. LW: 153 kHz - 279 kHz.

Antenneaansluiting: Aansluiting voor externe antennes. Gevoeligheid: MW: 26 µV, LW: 50 µV

CD-speler

Signaal/ruis-afstand: 95 dB. Frequentiebereik: 10 Hz - 20.000 Hz. Snelheidsfluctuaties: minder dan meetbare waarden. Het maximumaantal: (alleen CD-R/CD-RW) - mappen (albums): 150 (inclusief hoofdmap) - bestanden (tracks) en mappen: 300 (mogelijk minder dan 300 als de map-/bestandsnaam veel tekens bevat)

• Tekens die kunnen worden weergegeven voor de naam van een map/bestand: 32 (Joliet)/64 (Romeo)

Overeenkomstige codec: MP3 (.mp3) en WMA (.wma)

USB-speler

Het maximale aantal herkenbare tracks:

Uitgang: luidsprekeruitgangen

Luidsprekerimpedantie: 4 Ω - 8 Ω

Maximaal uitgangsvermogen: 55 W × 4 (bij 4 Ω)

Algemeen

Uitgangen:

Aansluiting audio-uitgangen (REAR, SUB)

Aansluiting regeling elektrische antenne/ Eindversterker (REM OUT)

Ingangen:

Afstandsbedieningsingang

Antenne-ingang

AUX-ingang (stereominiaansluiting) USB-poort

Voeding: 12 V gelijkstroom autoaccu (negatieve aarde)

Nominaal stroomverbruik: 10 A

Afmetingen:

Ongeveer 178 mm x 50 mm x 177 mm

(b/h/d)

Montageafmetingen:

Ongeveer 182 mm x 53 mm x 160 mm

(b/h/d)

Gewicht: ongeveer 1,2 kg

Inhoud verpakking:

Hoofdapparaat (1)

Onderdelen voor installatie en aansluitingen (1 set)

Het is mogelijk dat niet alle vermelde accessoires verkrijgbaar zijn bij uw Sony-leverancier. Neem contact op met uw Sony-leverancier voor meer informatie.

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.

Auteursrechten

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Dit product wordt beschermd door bepaalde intellectuele eigendomsrechten van Microsoft Corporation. Het gebruik of de verspreiding van dergelijke technologie buiten dit product om is verboden zonder een licentie van Microsoft of een erkend dochterbedrijf van Microsoft.

MPEG Layer-3 audio-codeertechnologie en -patenten gebruikt onder licentie van Fraunhofer IIS en Thomson.

Android is een handelsmerk van Google Inc.

libFLAC

Copyright (C) 2000-2009 Josh Coalson Copyright (C) 2011-2013 Xiph.Org Foundation

Verspreiding en gebruik in bron- en binaire vorm, met of zonder aanpassingen, is toegestaan als aan de volgende voorwaarden is voldaan:

Bij verspreiding van de broncode moeten de hierboven aangegeven auteursrechtelijke melding, deze lijst met voorwaarden en de volgende disclaimer behouden blijven.

• Bij verspreiding in binaire vorm moeten de hierboven aangegeven auteursrechtelijke melding, deze lijst met voorwaarden en de volgende disclaimer worden opgenomen in de documentatie en/of andere materialen die bij de verspreiding worden geleverd.
• Zonder de uitdrukkelijke voorafgaande en schriftelijke toestemming mogen de naam Xiph.org Foundation noch de namen van haar bijdragers worden gebruikt om producten te ondersteunen of te promoten die van deze software afgeleid zijn.

DEZE SOFTWARE WORDT "ZONDER MEER" DOOR DE HOUDERS VAN HET AUTEURSRECHT EN DE BIJDRAGERS GELEVERD EN ELKE UITDRUKKELIJKE OF IMPLICIETE GARANTIE, INCLUSIEF MAAR NIET BEPERKT TOT IMPLICIETE GARANTIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL, WORDT AFGEWEZEN. IN GEEN GEVAL KUNNEN DE FOUNDATION OF HAAR BIJDRAGERS AANSPRAKELIJK WORDEN GESTELD VOOR DIRECTE, INDIRECTE, INCIDENTELE, SPECIALE, MORELE OF GEVOLGSCHADE (INCLUSIEF MAAR NIET BEPERKT TOT AANKOOP VAN VERVANGGOEDEREN OF DIENSTEN, VERLIES VAN GEBRUIK, GEGEVENS OF WINSTEN, OF BEDRIJFSONDERBREKING) ONGEACHT DE OORZAAK EN ONGEACHT DE AANSPRAKELIJKHEIDSTHEORIE, ZOWEL IN CONTRACT, STRIKTE AANSPRAKELIJKHEID OF TORT (INCLUSIEF VERWAARLOZING OF ANDERSZINS) TEN GEVOLGE VAN ENIGERLEI GEBRUIK VAN DEZE SOFTWARE, ZELFS ALS DE MOGELIJKHEID VAN DERGELIJKE SCHADE WERD AANGEGEVEN.

Problemen oplossen

De onderstaande controleafdeling kan u helpen bij het oplossen van problemen die zich met het apparaat kunnen voordoen.

Voordat u de onderstaande controleafdeling doorneemt, moet u eerst de aanwijzingen voor aansluiting en bediening controleren. Meer informatie over het gebruik van de zekering en het verwijderen van het apparaat uit het dashboard vindt u bij "Aansluiting/installatie" (pagina 22). Ga naar de ondersteuningssite die op het voorblad wordt vermeld, als het probleem niet is opgelost.

Algemeen

Geen geluid of heel weinig geluid.

→ De faderregelaar [FADER] staat niet ingesteld op een systeem met 2 luidsprekers. → Het volume van het apparaat en/of het aangesloten toestel staat zeer laag. - Laat het volume van het apparaat en van het aangesloten toestel toenemen.

Geen pieptoon.

Er is een optionele eindversterker aangesloten en u gebruikt de ingebouwde versterker niet.

De geheugeninhoud is gewist.

→ De voedingskabel of de accu is losgekoppeld of niet goed aangesloten.

Opgeslagen zenders en de juiste tijd zijn gewist.

De zekering is doorgebrand. Maakt geluid wanneer de stand van het contactslot wordt gewijzigd.

→ De kabels zijn niet goed verbonden met de voedingsaansluiting voor accessoires van de auto.

Tijdens het afspelen of radio-ontvangst wordt de demonstratie gestart.

→ Als er gedurende 5 minuten geen handeling wordt uitgevoerd en [DEMO-ON] ingesteld is, wordt de demonstratie gestart.

• Stel [DEMO-OFF] in (pagina 11).

Het display verdwijnt van/verschijnt niet in het display-venster.

→ De dimmer is ingesteld op [DIM-ON] (pagina 13). → Het display verdwijnt als u OFF ingedrukt houdt.

• Houd OFF op het apparaat ingedrukt tot het display verschijnt.

→ De aansluitingen zijn vuil (pagina 15).

De display/verlichting knippert.

→ De unit krijgt niet voldoende voeding.

• Controleer dat de accu van de auto voldoende voeding levert aan de unit. (De unit vraagt 12 V gelijkstroom.)

De bedieningstoetsen werken niet. De disc wordt niet uitgeworpen.

→ U kunt de unit resetten door DSPL en

(terug)/MODE langer dan 2 seconden ingedrukt te houden.

De geheugeninhoud wordt gewist.

Reset het apparaat voor uw eigen veiligheid niet tijdens het rijden.

Radio-ontvangst

Er kunnen geen zenders worden ontvangen.

Het geluid is gestoord.

→ De aansluiting is niet juist.

• Controleer de aansluiting van de autoantenne.
• Als de automatische antenne niet uitschuift, controleert u de aansluiting van de bedieningskabel van de elektrische antenne.

Er kan niet worden afgestemd op voorkeuzezenders.

→ Het signaal van de uitzending is te zwak.

In FM3 kan niet op 65 MHz tot 74 MHz worden afgestemd.

→ [AREA] is ingesteld op [EUROPE].

• Stel [AREA] in op [RUSSIA] (pagina 11).

RDS

RDS-services kunnen niet worden ontvangen (wanneer [AREA] is ingesteld op [RUSSIA]).

→ FM3 is geselecteerd. - Selecteer FM1 of FM2. → RDS-services zijn op de huidige geografische locatie niet beschikbaar.

Na enkele seconden worden de uitzending onderbroken door de functie SEEK.

→ De zender is geen TP-zender of heeft een zwak signaal. - Schakel TA uit (pagina 7).

Geen verkeersinformatie.

→ Schakel TA in (pagina 7). → De zender is een TP-zender, maar zendt toch geen verkeersinformatie uit.

• Stem af op een andere zender.

PTY geeft[-- - - - - - -]weer.

→ De huidige zender is geen RDS-zender. → Geen RDS-gegevens ontvangen. → De zender geeft het programmatype niet door.

De programmaservicenaam knippert.

→ Er is geen alternatieve frequentie voor de huidige zender.

• Druk op SEEK + / - terwijl de programmaservicenaam knippert. [PI SEEK] wordt weergegeven en het apparaat gaat zoeken naar een andere frequentie met dezelfde PI-gegevens (programma-identificatie).

CD's afspelen

De disc wordt niet afgespeeld.

→ Disc defect of vuil. → De CD-R/CD-RW is niet geschikt voor audiogebruik (pagina 14).

→ De afgespeelde disc is niet geschikt voor het formaat en de versie van MP3/WMA. Ga naar de ondersteuningssite op het achterblad voor meer informatie over afspeelbare discs en formaten.

MP3-/WMA-bestanden afspelen duurt langer dan het afspelen van andere bestanden.

→ Bij de volgende discs duurt het langer voordat het afspelen wordt gestart.

• Discs opgenomen met een ingewikkelde boomstructuur.
• Discs die in Multi Session (meerdere sessies) zijn opgenomen.
• Discs waaraan gegevens kunnen worden toegevoegd.

Het geluid verspringt.

→ Schijf defect of vuil.

USB-apparaat afspelen

U kunt items niet via een USB-hub afspelen.

→ Dit apparaat kan geen USB-apparaten via een USB-hub herkennen.

Het duurt langer voordat een USB-apparaat wordt afgespeeld.

→ Het USB-apparaat bevat bestanden met een ingewikkelde boomstructuur.

Het geluid wordt onderbroken.

→ Het geluid kan worden onderbroken bij een hoge bitsnelheid. → DRM-bestanden (Digital Rights Management - beheer van digitale rechten) zullen in sommige gevallen niet kunnen worden afgespeeld.

Een audiobestand kan niet worden afgespeeld.

→ USB-apparaten die geformatteerd zijn met andere bestandssystemen dan FAT16 of FAT32 worden niet ondersteund.*

• Dit apparaat biedt ondersteuning voor FAT16 en FAT32, maar het is mogelijk dat bepaalde USB-apparaten deze FAT's niet ondersteunen. Raadpleeg de gebruikershandleiding van het USB-apparaat of neem contact op met de fabrikant voor meer informatie.

Bedieningshandelingen zoals het overslaan van een album, het overslaan van items (Overspring-stand), en het zoeken op naam van een track (Quick-BrowZer) uitvoeren is niet mogelijk.

→ Deze bedieningshandelingen uitvoeren is niet mogelijk wanneer een USB-toestel in Android-stand is aangesloten. - Stel [USB MODE] in op [MSC/MTP] (pagina 11). → De USB-stand van het toestel is niet ingesteld op de juiste stand. Denk eraan dat de USB-stand van het toestel moet worden ingesteld op de MSC/MTP-stand.

Het geluid kan niet worden uitgestuurd tijdens weergave in de Android-stand.

Zolang de unit in de Android-stand staat, wordt het geluid alleen uitgestuurd over de Android-smartphone.

• Controleer de status van de applicatie voor de audioweergave op de Android-smartphone.
• De weergave zal afhankelijk van de Android-smartphone misschien niet goed werken.

Meldingen

De volgende berichten kunnen al dan niet knipperend op het scherm verschijnen tijdens de bediening van de unit.

CD ERROR: de disc kan niet worden afgespeeld. De disc wordt automatisch uitgeworpen.

→ Reinig de disc, plaats de disc op de juiste wijze of controleer dat de disc niet leeg of defect is. CD NO MUSIC: er is geen afspeelbaar bestand. De disc wordt automatisch uitgeworpen. → Plaats een disc waarop afspeelbare bestanden staan (pagina 15).

CD PUSH EJT: de disc kon niet goed worden uitgeworpen.

→ Druk op (uitwerpen).

HUB NO SUPRT: USB-hubs worden niet ondersteund.

INVALID

→ De geselecteerde bedieningshandeling kan ongeldig zijn.

NO AF: Geen alternatieve frequenties.

→ Druk op SEEK + / - terwijl de programmaservicenaam knippert. Het apparaat gaat zoeken naar een andere frequentie met dezelfde PI-gegevens (programma-identificatie) ([PI SEEK] wordt weergegeven). NO TP: Geen verkeersprogramma's. → Het apparaat blijft zoeken naar beschikbare TP-zenders.

NOT SUPPORT - ANDROID MODE

→ Een USB-toestel dat AOA (Android Open Accessory) 2.0 niet ondersteunt, is op de unit aangesloten terwijl [USB MODE] is ingesteld op [ANDROID]. - Stel [USB MODE] in op [MSC/MTP] (pagina 11).

OVERLOAD: het USB-apparaat is overbelast.

→ Koppel het USB-apparaat los en selecteer een andere bron door op SRC te drukken. → Het USB-apparaat vertoont een storing of er is een niet-ondersteund apparaat aangesloten.

READ: bezig met het lezen van informatie. Wacht totdat het lezen is voltooid en het afspelen automatisch wordt gestart. Afhankelijk van de discstructuur kan dit enige tijd duren.

USB ERROR: Het USB-apparaat kan niet worden afgespeeld. → Sluit het USB-apparaat weer aan.

USB NO DEV: er is geen USB-apparaat aangesloten of het apparaat wordt niet herkend.

→ Controleer dat het USB-apparaat of de USB-kabel goed is aangesloten.

USB NO MUSIC: er is geen afspeelbaar bestand.

→ Sluit een USB-apparaat aan waarop afspeelbare bestanden staan (pagina 16).

USB NO SUPRT: het USB-apparaat wordt niet ondersteund.

→ Ga naar de ondersteuningssite die op het apparaat wordt vermeld voor meer informatie over de compatibiliteit van het USB-apparaat.

LLL of het begin of het einde van de disc is bereikt.

• (onderstrepingsteken): het teken kan niet worden weergegeven.

Voor bediening van de stuurwielbediening:

ERROR: er heeft zich een fout voorgedaan tijdens de registratie van de functie.

→ Start de registratie opnieuw vanaf de functie waar de fout zich heeft voorgedaan (pagina 11).

TIMEOUT: de registratie van de functie is mislukt door een time-out.

→ Probeer de registratie te voltooien terwijl [REGISTER] knippert (ongeveer 6 seconden) (pagina 11).

Vraag uw Sony-leverancier advies als deze oplossingen niet helpen.

Als u het apparaat ter reparatie wegbrengt omdat cd's niet goed worden afgespeeld, kunt u het best de disc meenemen waarmee het probleem is begonnen.

Aansluiting/installatie

Opgelet

• Breng alle aardingskabels naar een gemeenschappelijk aardingspunt. Zorg ervoor dat de kabels niet tussen een schroef geklemd zitten of vast komen te zitten in bewegende delen (bv. zetelrail).
• Voordat u aansluitingen maakt, zet u het contact van de auto uit om kortsluiting te voorkomen.
• Sluit de voedingskabel ⑥ aan op de unit en de luidsprekers, voordat u deze aansluit op de auxiliaire voedingsaansluiting.
• Uit veiligheidsoverwegingen moet u eventuele losse, niet-verbonden kabels met isolatietape isoleren.

Voorzorgsmaatregelen

• Kies de installatieplaats zorgvuldig zodat het apparaat de bestuurder niet kan hinderen tijdens het rijden.
• Installeer het apparaat niet op plaatsen waar het wordt blootgesteld aan stof, vuil, overmatige trillingen of hoge temperaturen (bv. in direct zonlicht of nabij een verwarmingstoestel).
• Gebruik enkel de bijgeleverde montagehardware voor een veilige en correcte installatie.

Opmerking over de voedingskabel (geel)

Wanneer u dit apparaat samen met andere stereoapparaten aansluit, moet de amperewaarde van het autocircuit waarop het apparaat is aangesloten hoger zijn dan de som van de amperewaarden van de zekering van elke component.

Aanpassing van de montagehoek

Zorg voor een montagehoek van minder dan 45°.

Lijst met onderdelen voor de installatie

①

②

③

④

⑤

⑥

Niet alle onderdelen uit de verpakking zijn in deze lijst opgenomen. - De beugel ① en de beschermende rand ③ worden in de fabriek aan het apparaat bevestigd. Voordat u het apparaat installeert, gebruikt u de ontgrendelingssleutels ② om de beugel ① van het apparaat te verwijderen. Zie "De beschermende rand en de beugel verwijderen" (pagina 25) voor meer informatie. Bewaar de ontgrendelingssleutels ② voor toekomstig gebruik. U hebt deze immers opnieuw nodig als u het apparaat uit de auto wilt verwijderen.

Aansluiting

1 Niet bijgeleverd 2 Luidsprekerimpedantie: 4 Ω - 8 Ω × 4 3 RCA-kabel (niet bijgeleverd) 4 Afhankelijk van het type auto moet u een adapter gebruiken voor een afstandsbediening met kabel (niet bijgeleverd). Zie voor informatie over het gebruik van een bedrade afstandsbediening "De bekabelde afstandsbediening gebruiken" (pagina 25). *5 Afhankelijk van het type auto moet u een adapter (niet bijgeleverd) gebruiken als de antenneaansluiting niet past.

Aansluitingen tot stand brengen

Als uw auto uitgerust is met een elektrisch bediende antenne zonder relaisdoos, kan de antenne beschadigd raken als u dit apparaat aansluit met de bijgeleverde voedingskabel ⑥.

1 Naar de luidsprekeraansluiting van de auto

1	Achterluidspreker (rechts)	⊕	Paars
2			Paars/zwart gestreept
3	Voorluidspreker (rechts)	⊕	Grijs
4			Grijs/zwart gestreept
5	Voorluidspreker (links)	⊕	Wit
6			Wit/zwart gestreept
7	Achterluidspreker (links)	⊕	Groen
8			Groen/zwart gestreept

2 Naar de voedingsaansluiting van de auto

12	Continue voeding Geel
13	Bediening elektrische antenne/ eindversterker (REM OUT)	Blauw/wit gestreept
15	Geschakelde voeding Rood
16	Aardig Zwart

Eenvoudige subwooferaansluiting

U kunt een subwoofer zonder eindversterker gebruiken door deze aan te sluiten op een achterluidsprekerkabel.

Opmerkingen

• De luidsprekerkabels moeten voorbereid worden.
• Voorkom beschadiging van de unit door een subwoofer met een impedantie van 4 Ω tot 8 Ω en met voldoende vermogen te gebruiken.

Aansluiting voor in stand houden van het geheugen

Als de gele voedingskabel aangesloten is, wordt het geheugencircuit altijd gevoed, zelfs wanneer het contact van de auto uitgeschakeld is.

Luidsprekeraansluiting

Schakel het apparaat uit voor u de luidsprekers aansluit. Voorkom beschadiging van de unit door luidsprekers met een impedantie van 4 Ω tot 8 Ω en met voldoende vermogen te gebruiken.

Voedingsaansluitingsschema

Gebruik de auxiliaire voedingsaansluiting van uw auto en zorg ervoor dat de kabels correct aangesloten zijn (afhankelijk van de auto).

Auxiliaire voedingsaansluiting

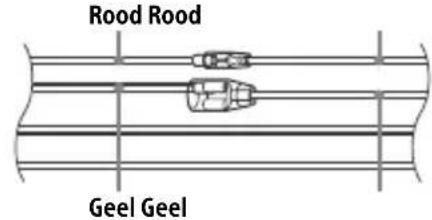

Gewone aansluiting

12	Continue voeding Geel
15	Geschakelde voeding Rood

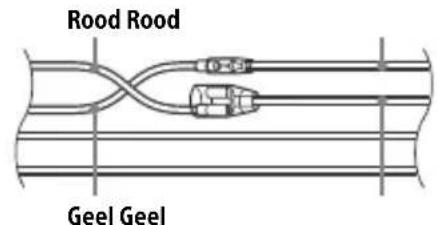

Wanneer de posities van de rode en gele kabels omgekeerd zijn

12	Geschakelde voeding Geel
15	Continue voeding Rood

Wanneer de auto geen ACC-positie heeft

Na het afstemmen van de verbindingen en het correct schakelen van de voedingskabels, sluit u het apparaat aan op de voeding van de auto. Met alle vragen en problemen over het aansluiten van dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw autodealer.

De bekabelde afstandsbediening gebruiken

1 U kunt de bekabelde afstandsbediening inschakelen door [STR CONTROL] bij [SET STEERING] in te stellen op [PRESET] (pagina 11).

Installatie

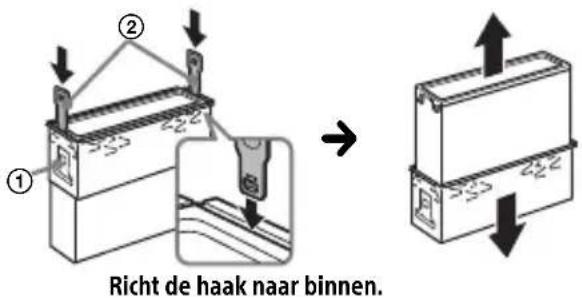

De beschermende rand en de beugel verwijderen

Verwijder, voor u de unit installeert, de beschermende rand ③ en de beugel ① van de unit.

1 Duw de zijkanten van de beschermende rand ③ naar binnen en trek de beschermende rand naar buiten.

2 Plaats beide ontgrendelingsleutels ② tot deze vastklikken, trek de beugel ① omlaag en trek vervolgens het apparaat omhoog om ze te scheiden.

Het apparaat in het dashboard monteren

Voor u het apparaat installeert, moet u ervoor zorgen dat de klemmen aan beide kanten van de beugel ① 2 mm naar binnen gebogen zijn.

1 Plaats de beugel ① in het dashboard en buig de klauwen naar buiten zodat de beugel stevig vastzit.

2 Plaats het apparaat in de beugel ① en bevestig vervolgens de beschermende rand ③.

Opmerkingen

• Als de klemmen recht of naar buiten gebogen zijn, zal het apparaat niet stevig geïnstalleerd zijn en kan het losspringen. Zorg ervoor dat de vier lipjes op de beschermende rand ③ goed vastzitten in de sleuven in het apparaat.

Het voorpaneel verwijderen en vastmaken

Zie "Het voorpaneel verwijderen" (pagina 5) voor meer informatie.

Het apparaat opnieuw instellen

Zie "De unit resetten" (pagina 5) voor meer informatie.

Zekeringen vervangen

Vervang een zekering altijd door een identiek exemplaar. Als de zekering doorbrandt, moet u de voedingsaansluiting controleren en de zekering vervangen. Brandt de

zekering vervolgens nogmaals door, dan kan er sprake zijn van een defect in het apparaat. Raadpleeg in dat geval de dichtstbijzijnde Sony-leverancier.

CD-speler met ingebouwde FM/MW/LW-tuner

Gemaakt in China

Hierbij verklaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://www.compliance.sony.de/

Engels

Als u vragen hebt of de recentste ondersteuningsinformatie over dit product wilt hebben, gaat u naar de onderstaande website:

Productondersteuning

Voor vragen over dit product en voor de meest recente informatie over dit product, bezoek de volgende website:

Support-Website
