Бренд	Sony
Модель	CDXG1200U
Тип продукта	Автомагнитола с CD-плеером, тюнером FM/MW/LW, портом USB, входом AUX
Размеры (Ш × В × Г)	Примерно 178 × 50 × 177 мм
Вес	Примерно 1,2 кг
Питание	Автомобильный аккумулятор 12 В (отрицательный заземление), номинальный ток 10 А
Максимальная выходная мощность	55 Вт × 4 (при 4 Ом)
Сопротивление динамиков	4 Ом – 8 Ом
Диапазон FM	87,5 – 108,0 МГц (Европа) / FM1/FM2: 87,5 – 108,0 МГц, FM3: 65 – 74 МГц (Россия)
Диапазон MW/LW	MW: 531 – 1602 кГц, LW: 153 – 279 кГц
Поддерживаемые аудиоформаты (USB)	MP3, WMA, FLAC (в зависимости от спецификаций)
Поддерживаемые аудиоформаты (CD)	CD-DA, MP3, WMA
Основные функции	RDS-радио, CD-плеер, USB (AOA 2.0/MSC/MTP), вход AUX, 10-полосный эквалайзер, Extra Bass, Quick-BrowZer, управление на руле
Уход и очистка	Очищайте разъемы передней панели ватной палочкой; очищайте диски от центра к краю
Безопасность	Съемная передняя панель с противоугонной сигнализацией; функция AUTO OFF для предотвращения разряда аккумулятора
Запасные части и ремонтопригодность	Заменяемый предохранитель (значение в амперах указано на старом предохранителе); съемный защитный корпус и кронштейн
Общая информация	Произведено в Таиланде; декларация ЕС о соответствии доступна на www.compliance.sony.de

Часто задаваемые вопросы - CDXG1200U SONY

Как отключить демонстрационный режим (DEMO)?

Нажмите MENU, поверните ручку, чтобы выбрать GENERAL, затем SET DEMO. Выберите SET DEMO-OFF и подтвердите. Дважды нажмите (Назад), чтобы вернуться к обычному отображению.

Что делать, если автомагнитола не включается?

Проверьте предохранитель и замените его при необходимости. Убедитесь, что кабель питания (желтый для постоянного, красный для переключаемого) подключен правильно. Если проблема не устранена, обратитесь к дилеру Sony.

Как настроить часы?

Нажмите MENU, выберите GENERAL, затем SET CLOCK-ADJ. Поверните ручку, чтобы установить часы и минуты. Используйте SEEK + / -, чтобы переключать поля. Нажмите MENU для подтверждения.

Почему нет звука?

Проверьте, что громкость не на минимуме, баланс (BALANCE) и фейдер (FADER) настроены правильно. Если вы используете внешний усилитель, убедитесь, что кабель REM OUT подключен и усилитель включен.

Как подключить смартфон Android через USB?

Подключите смартфон к порту USB. При необходимости установите USB MODE в меню GENERAL на ANDROID (для AOA 2.0) или MSC/MTP. Воспроизведение начнется автоматически, если режим совместим.

Что означает сообщение 'OVERLOAD'?

USB-устройство перегружено. Отключите его, затем нажмите SRC, чтобы выбрать другой источник. Убедитесь, что устройство не неисправно и совместимо.

Как сохранить радиостанции?

Настройтесь на нужную станцию, затем нажмите и удерживайте цифровую кнопку (1–6), пока не появится MEM. Для автоматического запоминания (BTM) перейдите в MENU > GENERAL > SET BTM.

Диск не извлекается, что делать?

Нажмите DSPL и (Назад)/MODE одновременно более чем на 2 секунды для сброса устройства. Внимание: это удалит сохраненные настройки. Если проблема сохраняется, обратитесь в сервисный центр.

Как очистить разъемы передней панели?

Снимите переднюю панель, затем аккуратно очистите разъемы ватной палочкой. Не прикасайтесь к разъемам пальцами или металлическими предметами. Перед очисткой выключите зажигание.

Где найти версию прошивки и как обновить?

В меню GENERAL выберите FIRMWARE, затем FW VERSION, чтобы увидеть текущую версию. Для обновления подключите USB-накопитель с программой обновления (скачанной с сайта поддержки Sony), затем выберите FW UPDATE. Не выключайте зажигание во время обновления.

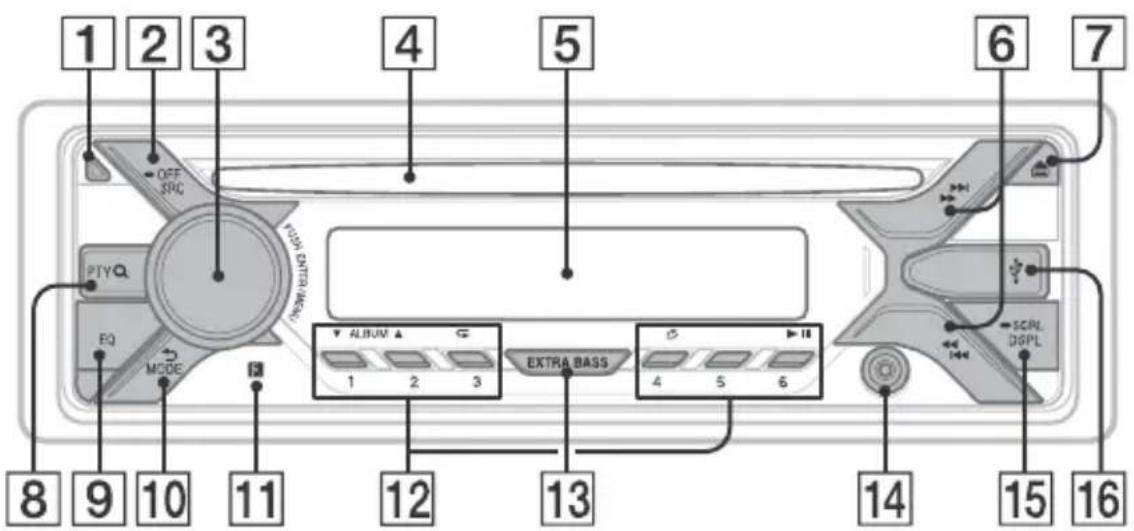

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CDXG1200U SONY

Поворачивайте для рулевого управления.

PUSH ENTER

Открытие выбранного пункта меню.

MENU

Вход в меню настройки.

4 Слот для дисков 5 Окошко дисплея

6 S E E K - / + )

Автоматическая настройка на радиостанцию. Нажмите и удерживайте для настройки вручную.

1/1 (предыдущая/следующая) << / >> (ускоренная перемотка назад/ускоренная перемотка вперёд)

7 (извлечь диск) 8 PTY (тип программы) Выбор типа программы (PTY) в RDS.

Подключение другого переносного аудиоустройства

1 Выключите переносное аудиоустройство. 2 Уменьшите громкость на аппарате. 3 Подключите переносное аудиоустройство к входному гнезду AUX (мини-стереоразъём) на аппарате при помощи соединительного кабеля (не входит в комплект поставки)*

• Обязательно используйте разъём прямого типа.

4 Нажимая кнопку SRC, выберите [AUX].

Выравнивание уровня громкости подключённого устройства с другими источниками

Для воспроизведения на переносном аудиоустройстве с умеренной громкостью установите на аппарате обычную громкость прослушивания. Нажмите кнопку MENU, затем выберите [Sound] → [SET AUX VOL] (стр. 14).

Прослушивание радио

Прослушивание радио

Для прослушивания радио нажмите кнопку SRC и выберите [TUNER].

Автоматическое сохранение (BTM)

1 Нажмите кнопку MODE, измените диапазон (FM1, FM2, FM3, MW или LW). 2 Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET BTM], затем нажмите дисковый регулятор. Радиостанции закрепляются за номерными кнопками и сохраняются в памяти устройства в порядке частот.

Ручная настройка

1 Нажмите кнопку MODE, измените диапазон (FM1, FM2, FM3, MW или LW). 2 Выполните настройку. Нажимая и удерживая кнопку SEEK +/-, найдите приблизительную частоту, затем нажмите кнопку SEEK +/- несколько раз для точной настройки на нужную частоту.

Для автоматической настройки

Нажмите кнопку SEEK +/-

Понск остановится, когда устройство найдёт радиостанцию.

Сохранение вручную

1 Во время приема радиостанции, которую необходимо сохранить, нажмите и удерживайте номерную кнопку (1-6), пока не появится индикация [MEM].

Прием радиостанций, сохраненных в памяти

1 Выберите диапазон, затем нажмите номерную кнопку (1-6).

Системы радиоданных (RDS)

Установка альтернативных частот (AF) и сообщений о текущей ситуации на дорогах (TA)

Функция AF выполняет постоянную перенастройку радиостанций, имеющих сильный сигнал в стерео, а функция TA обеспечивает прием сообщений о текущей ситуации на дорогах, если их прием возможен.

1 Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 2 Поворачивая дисковый регулятор, выберите [SET AF/TA], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] или [SET AF/TA-OFF], затем нажмите дисковый регулятор.

Можно выполнить предварительную настройку станции RDS с параметрами AF/TA. Задайте AF/TA, затем сохраните станцию с помощью BTM или вручную. При выполнении предварительной настройки вручную можно также сохранить станции без RDS.

Для приема экстренных сообщений при включении AF или TA экстренные сообщения будут автоматически прерывать текущее вещание.

Для настройки громкости во время приема сообщений о текущей ситуации на дорогах

Уровень громкости будет сохранен в памяти для последующего приема таких сообщений, независимо от обычного уровня громкости.

Для прослушивания одной региональной программы (REGIONAL)

Когда функции AF и REGIONAL включены, устройство не будет переключаться на другую региональную станцию с более сильной частотой. При выезде за пределы зоны приема определенной региональной программы установите параметр [SET REG-OFF] в меню настройки [GENERAL] во время приема FM-радиостанции (стр. 13). Эта функция не работает в Великобритании и некоторых других регионах.

Функция местной привязки (только для Великобритании)

Эта функция позволяет настраиваться на волну других местных станций в данном районе, даже если они не занесены в память приемника под номерными кнопками. Во время приема в диапазоне FM нажмите номерную кнопку (1-6), для которой запрограммирована местная станция. Не более чем через 5 секунд еще раз нажмите номерную кнопку местной станции. Повторяйте процедуру, пока не будет найдена местная радиостанция.

Выбор типов программ (PTY)

1 Нажмите PTY во время приема в диапазоне FM. 2 Поворачивайте дисковый регулятор, пока не отобразится требуемый тип программы, затем нажмите дисковый регулятор. Устройство начнет поиск станции, передающей программу выбранного типа.

Тип программы

НОВОСТИ, ТЕКУЩИЕ СОБЫТИЯ, ИНФОРМАЦИЯ, СПОРТ, ОБРАЗОВАНИЕ, ДРАМА (РАДИОСПЕКТАКЛИ), КУЛЬТУРА, НАУКА, РАЗНОЕ, ПОП-МУЗЫКА, РОК-МУЗЫКА, УМЕРЕННАЯ МУЗЫКА, ЛЁГКАЯ КЛАССИКА, КЛАССИКА, ДРУГИЕ ЖАНРЫ МУЗЫКИ, ПОГОДА, ФИНАНСЫ, ДЕТСКИЕ ПРОГРАММЫ, ОБЩЕСТВЕННАЯ ЖИЗНЬ, РЕЛИГИЯ, ЗВОНКИ В ПРЯМОМ ЭФИРЕ, ПУТЕШЕСТВИЯ, ДОСУГ, ДЖАЗОВАЯ МУЗЫКА, КАНТРИ, НАЦИОНАЛЬНАЯ МУЗЫКА, СТАРЫЕ ХИТЫ, ФОЛК, ДОКУМЕНТАЛЬНЫЕ РЕПОРТАЖИ

Данные, передаваемые с сигналами RDS, используются для установки часов.

Установите [SET CT-ON] в положение [GENERAL] (стр. 13).

Воспроизведение

Воспроизведение диска

1 Вставьте диск (этикеткой вверх).

Воспроизведение начнётся автоматически.

Воспроизведение устройства USB

Могут использоваться устройства USB* типа AOA (Android Open Accessory) 2.0, MSC (запоминающее устройство большой ёмкости) и MTP (протокол передачи мультимедиа), совместимые со стандартом USB. В зависимости от типа используемого устройства USB на аппарате можно выбрать режим Android или MSC/MTP.

Для некоторых моделей цифровых плееров или смартфонов с ОС Android может потребоваться режим MTP.

• Например, флеш-накопитель USB, цифровой плеер, смартфон с ОС Android.

Примечания

- Для получения подробных сведений о совместимости устройства USB посетите веб-сайт поддержки, указанный на задней стороне обложки. - Смартфоны с установленной ОС Android 4.1 или более поздней версии поддерживают Android Open Accessory 2.0 (AOA 2.0). Однако некоторые смартфоны могут не полностью поддерживать AOA 2.0, даже если установлена ОС Android 4.1 или более поздняя версия. Для получения подробных сведений о совместимости вашего смартфона с ОС Android посетите веб-сайт поддержки, указанный на задней стороне обложки.

Воспроизведение перечисленных ниже файлов не поддерживается. MP3/WMA/FLAC:

• файлы, защищённые авторскими правами; - файлы DRM (управление цифровыми правами); - многоканальные звуковые файлы. MP3/WMA: - файлы, сжатые без потери данных

Перед установкой соединения выберите режим USB (режим Android или MSC/MTP) в зависимости от типа используемого устройства USB (стр. 13).

1. Подключите устройство USB к порту USB (стр. 6).

Начнется воспроизведение.

Если устройство уже подключено, для запуска воспроизведения нажмите кнопку SRC, чтобы выбрать [USB].

2. Отрегулируйте громкость на данном устройстве.

Для удаления устройства.

Повторное воспроизведение Композиций

Воспроизведение в случайной последовательности

Недоступно, если подключено устройство USB в режиме Android.

Чтобы выбрать режим воспроизведения, во время воспроизведения нажмите кнопку C (повтор) или (случайная последовательность) несколько раз.

Для выхода из режима QuickBrowZer

Поиск с помощью списка элементов (режим поиска)

Недоступно, если подключено устройство USB в режиме Android.

1. Нажмите кнопку (обзор). 2. Нажмите кнопку SEEK+. 3. Поверните дисковый регулятор, чтобы выбрать элемент. Переход в списке выполняется на 10% от общего количества элементов в списке. 4. Нажмите кнопку ENTER для возврата в режим Quick-BrowZer. Появится выбранный элемент. 5. Поворачивая дисковый регулятор, выберите требуемый элемент, а затем нажмите дисковый регулятор. Начнется воспроизведение.

Параметры

Отмена режима DEMO

Можно выйти из демонстрационного режима, который запускается при отключении источника, и отображать часы.

1 Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 2 Поворачивая дисковый регулятор, выберите [SET DEMO], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET DEMO-OFF], а затем нажмите дисковый регулятор. Настройка завершена. 4 Дважды нажмите кнопку (Назад).

Дисплей вернется в режим обычного воспроизведения.

Основные операции настройки параметров

Настройка элементов выполняется по таким категориям: Общая настройка (GENERAL), Настройка звука (SOUND), Настройка дисплея (DISPLAY).

1 Нажмите кнопку MENU. 2 Поворачивая дисковый регулятор, выберите категорию настройки, а затем нажмите дисковый регулятор. Настраиваемые элементы отличаются в зависимости от источника и параметров. 3 Поворачивая дисковый регулятор, выберите параметры, а затем нажмите дисковый регулятор.

Для возврата к предыдущему дисплею

Нажмите кнопку (Назад).

Настройка общих параметров (GENERAL)

AREA

Установка страны/региона, где будет использоваться устройство: [EUROPE], [RUSSIA].

При изменении текущего региона или страны устройство перезагрузится, после чего на дисплее отобразятся часы.

（Доступно только при выключенном источнике, когда отображаются часы.)

DEMO (демонстрация)

Включение режима демонстрации: [ON], [OFF].

(Доступно, только когда выбран источник USB.)

CT (Время в часах)

(Доступно, только когда выбран источник AUX.)

Настройка дисплея (DISPLAY)

DIMMER

Используется для изменения яркости дисплея: [ON], [OFF], [CLK].

Чтобы эта функция была активна только в течение определённого времени, выберите [CLK], а затем задайте время начала и окончания.

- Чтобы задать яркость при включённом диммере: Установите для [DIMMER] значение [ON] и отрегулируйте [BRIGHTNESS].

- Чтобы задать яркость при выключенном диммере: Установите для [DIMMER] значение [OFF] и отрегулируйте [BRIGHTNESS].

Настройка яркости сохраняется и применяется при включённом или выключенном диммере.

BRIGHTNESS

Регулировка яркости дисплея. Настраиваемый диапазон уровня яркости: [1]-[10].

SND SYNC (синхронизация по звуку)

Включение синхронизации подсветки со звуком: [ON], [OFF].

Дополнительная информация

Обновление микропрограммы

Чтобы обновить микропрограмму, перейдите на веб-сайт технической поддержки, указанный на задней обложке, а затем следуйте указаниям в Интернете.

Примечания

- Для обновления микропрограммы требуется устройство USB (не входит в комплект поставки). Сохраните программу обновления на устройстве USB, подключите его к порту USB и выполните обновление. - Обновление микропрограммы занимает несколько минут. Во время обновления не поворачивайте выключатель зажигания в положение OFF и не отсоединяйте используемое устройство USB.

Примечания относительно дисков CD-R/CD-RW

• Если диск Multi-Session начинается с сессии CD-DA, он распознается как диск CD-DA, и другие сессии не воспроизводятся. - Диски, которые это устройство не может воспроизводить:

-CD-R/CD-RW с плохим качеством записи; -CD-R/CD-RW, записанные на несовместимом записывающем устройстве; - CD-R/CD-RW, которые неправильно финализированы; -CD-R/CD-RW, записанные отличным от музыкального формата CD или формата MP3, соответствующего ISO9660 Level 1/ Level 2, Joliet/Romeo или Multi-Session.

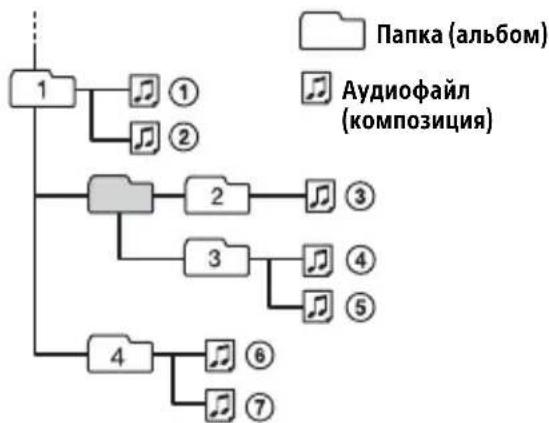

Порядок воспроизведения аудиофайлов

В случае возникновения вопросов или проблем, касающихся данного устройства, которые не описаны в этом руководстве, обратитесь к ближайшему дилеру Sony.

Уход за устройством

Чистка контактов

Возможно, устройство не будет работать надежным образом из-за загрязнения контактов, служащих для соединения передней панели с устройством. Во избежание этого отсоедините переднюю панель (стр.5) и протрите контакты ватным тампоном. Не прикладывайте излишних усилий. В противном случае можно повредить контакты.

Примечания

В целях безопасности перед чисткой разъемов выключите зажигание и выньте ключ из выключателя зажигания. Никогда не прикасайтесь к контактам пальцами или металлическими предметами.

Технические

Характеристики

Тюнер

FM

Диапазон настройки:

Для параметра [AREA] задано

Значение [EUROPE]:

87,5 МГц - 108,0 МГц

Для параметра [AREA] задано

Значение [RUSSIA]:

FM1/FM2: 87,5 МГц - 108,0 МГц (с шагом 50 кГц)

FM3: 65 МГц - 74 МГц (с шагом 30 кГц)

Антенное гнездо:

Разъем внешней антенны

Промежуточная частота:

Для параметра [AREA] задано

Значение [EUROPE]:

Дилеру для получения подробной

информации.

Конструкция и характеристики могут

изменяться без предварительного

уведомления.

Авторские права

Windows Media является товарным

знаком или зарегистрированным

товарным знаком корпорации Microsoft

Corporation в США и других странах.

Данное издание защищено.

определенными правами

интеллектуальной собственности

Лицензии корпорации Microsoft

авторизованного представительства

Корпорация Microsoft запрещено.

Лицензия на технологию звукового

копирования MPEG Layer-3 и патенты

получены от Fraunhofer IIS и Thomson.

Android является товарным знаком

корпорации Google Inc.

libFLAC

Авторское право (C) 2000-2009 г. Джо

Коалсон

Авторское право (C) 2011-2013 гг. Xiph.Org

Foundation

Распространение и использование в

исходных и двоичных формах

модифицировать их без разрешения не разрешается при

выполнении следующих условий:

-в распространяемом исходном коде

должно сохраняться указанное выше

уведомление об авторских правах,

данный список условий и следующее

заявление об отказе от гарантии.

Распространяемые в виде онлайн-формы

должны сохранить указанное

выше уведомление об авторских

правах, данный список условий и

следующее заявление об отказе от

гарантий, применимое к документации/продуктам

материалам, предоставляемым с

распространяемым пакетом.

Имена участников Фонда нельзя использовать для продвижения продуктов, созданных на основе этого программного обеспечения, без предварительного письменного разрешения.

Данное программное обеспечение предоставляется держателям авторских прав и участникам "как есть". При этом не предоставляются никакие гарантии, явные или подразумеваемые, в том числе подразумеваемые гарантии коммерческой пригодности и пригодности для определённой цели. Ни при каких обстоятельствах фонд или участники фонда не будут нести ответственность за любые прямые, косвенные, случайные, специальные, штрафные или последующие убытки (в том числе за приобретение товаров или услуг для замены, потерю данных или прибыли, прерывание деятельности), возникшие по любой причине, из-за любых обязательств, как контрактных, строгих или деликтных (включая халатность и т.д.), которые возникли при любом использовании этого программного обеспечения, даже если было сообщено о возможности такого ущерба.

Поиск и устранение неисправностей

Приведенные ниже проверенные пункты помогут устранить большинство проблем, которые могут возникнуть при эксплуатации устройства. Перед ознакомлением с нижеприведенной таблицей обратитесь к разделам по подключению и эксплуатации устройства. Для получения дополнительных сведений о применении предохранителя, а также извлечении устройства из приборной панели см. «Установка/подключение» (стр. 24). Если неполадку не удалось устранить, посетите веб-сайт поддержки, указанный на задней стороне обложки.

Информация

Звук отсутствует или очень тихий.

→ Регулятор громкости [FADER] не установлен для системы с 2 громкоговорителями. → Очень низкий уровень громкости данного устройства и/или подключенного устройства. - Увеличьте громкость данного устройства и подключенного устройства.

Для встроенных файлов MP3/WMA требуется больше времени, чем для других файлов.

Может потребоваться больше времени для воспроизведения следующих дисков:

- Диск, записанный с использованием сложноразветвленной структуры папок; - Диск, записанный в формате Multi Session; - Диск, на который можно добавлять данные.

Звук прерывается.

→ Диск загрязнен или поврежден.

Воспроизведение с устройства USB

Невозможно воспроизводить данные с использованием концентратора USB.

→ На данном устройстве невозможно распознавание устройств USB, подключенных через концентратор USB.

Устройство USB требует больше времени для воспроизведения.

→ Устройство USB содержит файлы со сложно разветвлённой структурой.

Прерывистый звук.

→ Звук может быть прерывистым при высокой скорости передачи данных. В некоторых случаях воспроизведение файлов с DRM (управление цифровыми правами) невозможно.

Применение по работе с пультом дистанционного управления на руле

ERROR: Во время регистрации функции произошла ошибка.

→ Выполните регистрацию снова, начиная с той функции, где произошла ошибка (стр. 12).

TIMEOUT: процедура регистрации не выполнена вследствие превышения лимита времени. → Процедуру регистрации необходимо завершить, пока мигает [REGISTER] (около 6 секунд) (стр. 12).

Если в результате предлагаемых действий не удастся устранить неполадку, обратитесь к ближайшему дилеру Sony. Если устройство сдаётся в ремонт в случае какой-либо неполадки, возникшей при воспроизведении диска CD, необходимо иметь при себе компакт-диск, при воспроизведении которого обнаружилась неисправность.

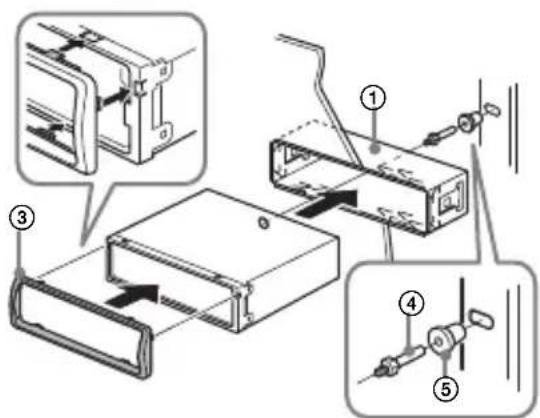

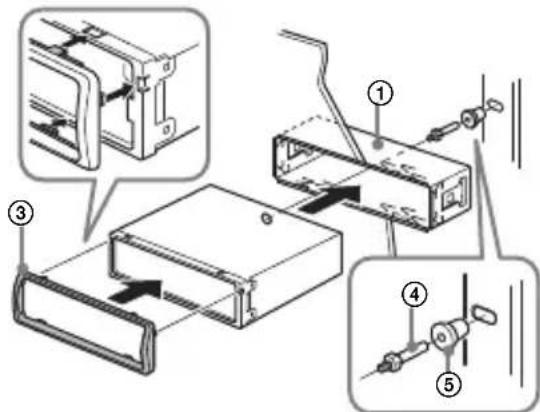

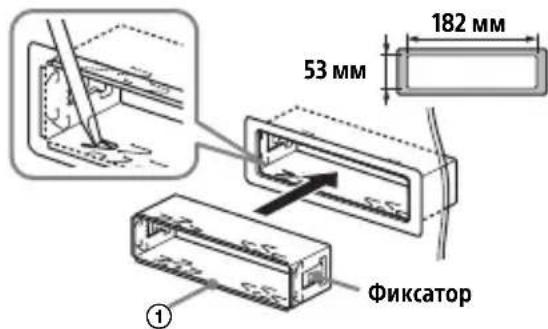

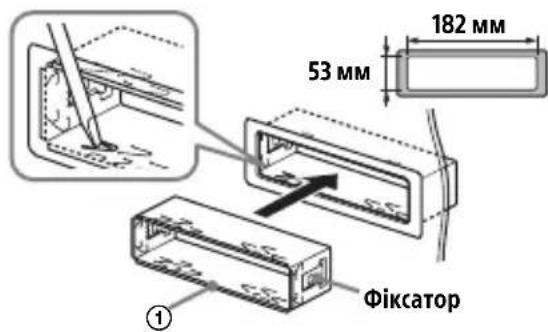

Установка/Подключение

Внимание!

• Подведите все заземляющие провода к общей точке заземления.
• Не допускайте попадания проводов под винты или между подвижными деталями (например, между направляющими сидений). Во избежание короткого замыкания перед установкой соединений выключите зажигание автомобиля.
• Сначала подсоедините провод питания ⑥ к устройству и громкоговорителям, а затем — к контактам внешнего источника питания. В целях безопасности обязательно изолируйте все свободные неподсоединённые провода электроизоляционной лентой.

1	Задни ГROMKOВОРИТЕЛ (праын)	⊕	Фиюл eTOвий
2			Фиюл eTOвий/c черны m полockамn
3	Передни ГROMKOВОРИТЕ (праын)	⊕	Серbl
4			Серbl/c черны m полockамn
5	Задни ГROMKOВОРИТЕ (певун)	⊕	Бeльni
6			Бeльni/c черны m полockамn
7	Задни ГROMKOВОРИТЕ (певун)	⊕	Зеленni
8			Зеленni/c черны m полockамn

К разъёму электропитания автомобиля

12	Источник бесnéреюного эльекторитуниу	Желтын
13	Антона с эльекторивождом/ уразавлике услитейам мошносту (REM OUT)	Синий/c белыms посами

15	ИМпуньсны Источник эльекторитуни	Красны
16	Зазemлени черны

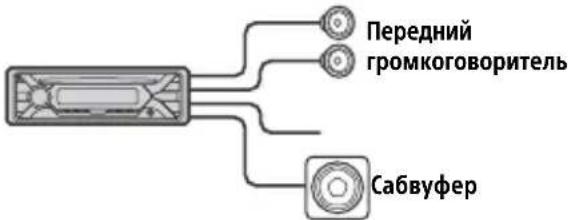

Простое подключение сабвуфера

Сабвуфер можно использовать без усилителя мощности, если подключить его к кабелю заднего громкоговорителя.

Применение

Требуется подготовка кабеля заднего громкоговорителя. Во избежание повреждений используйте сабвуфер с полным сопротивлением 4 Ом–8 Ом и соответствующей предельно допустимой мощностью.

Подключение для проверки памяти

Когда к устройству подключен желтый провод питания, блок памяти будет постоянно получать питание, даже при выключенном зажигании.

Подключение громкоговорителей

Перед подключением громкоговорителей выключите устройство. Во избежание повреждений используйте громкоговорители с полным сопротивлением 4 Ом–8 Ом и соответствующей предельно допустимой мощностью.

Схема подключения питания

Проверьте разъем подключения вспомогательного питания автомобиля и правильно распределите соединительные провода (в зависимости от типа автомобиля).

Разъем подключения вспомогательного питания

Общая схема подключения желтого провода

12	Истонник бесnéреюного эльектpondотанья	Желтый
15	И мпуньсны Истонник эльектpondотанья	Красны

12	Импуньсны NGTOUCHNYK эльктороганя	Жeльы
15	Источник бесnéреобийно эльктороганя	Кpacни

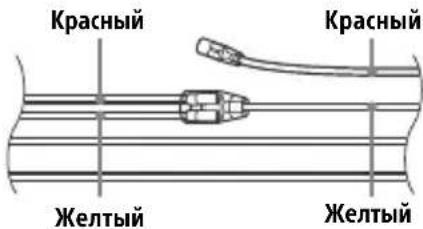

Если в автомобиле нет подключения ACC

После проверки соответствия соединений и проводов внешнего источника электропитания подключите устройство к автомобильному контуру электропитания. В случае возникновения каких-либо вопросов или проблем, связанных с подключением устройства, которые не рассматриваются настоящим руководством, обратитесь за советом к дилеру автомобильной фирмы.

Использование проводного пульта дистанционного управления

Чтобы активировать проводной пульт дистанционного управления, установите для [STR CONTROL] в [SET STEERING] значение [PRESET] (стр. 12).

Установка

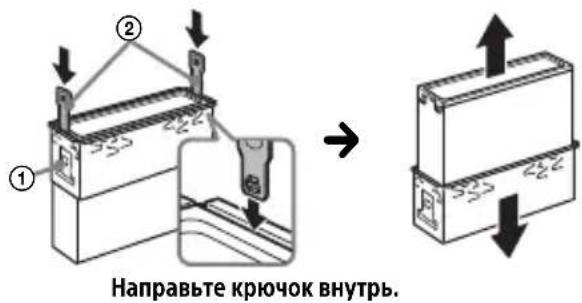

Отсоединение защитной манжеты и кронштейна

Перед монтажом устройства отсоедините защитную манжету ③ и кронштейн ① от устройства.

Захватите оба края защитной манжеты ③, а затем вытащите ее.

Вставьте оба ключа для демонтажа ② до упора, потяните кронштейн ① вниз, а затем потяните устройство вверх, чтобы отсоединить его.

Установка устройства в приборной панели

Предустановкой убедитесь, что фиксаторы с обеих сторон кронштейна ① согнуты внутрь на 2 мм.

Установите кронштейн ① в приборную панель, затем выгните выступы наружу, чтобы обеспечить плотную фиксацию.

Прикрепите устройство к кронштейну ①, затем вставьте защитную манжету ③.

Примечания

• Если фиксаторы не согнуты или выгнуты наружу, устройство не будет установлено надежным образом и может выпасть.
• Убедитесь, что 4 фиксатора на защитной манжете ③ надлежащим образом вставлены в отверстия, имеющиеся в устройстве.

Снятие и установка передней панели

Проводное соединение. В разделе "Снятие передней панели" (стр. 5).

Перезагрузка устройства

Подключение/Установка

Внимание! 23

Список частей для установки 23

Подключение 24

Установка 26

Справочник по частям и органам управления

Основные приборы

1 Кнопка переключения передней панели SRC (источник) Включение/выключение. Смена источника.

OFF Чтобы выключить источник, отобразить главный экран, нажмите и удерживайте примерно 1 секунду. При нажатии и удерживании кнопки более 2 секунд, выключение отменяется, а затем гаснет.

Диск управления Поверните для регулировки громкости.

PUSH ENTER Вход в выбранный пункт. MENU Открыть меню настроек.

4 Гнездо для дисков 5 Включение дисплея

6 SEEK - / + АВТОМАТИЧЕСКАЯ НАСТРОЙКА НА РАДИОСТАНЦИИ. Нажмите и удерживайте, чтобы настроить на станцию вручную. I ▲/>I (предыдущая/следующая) < / > (ускоренная перемотка назад/вперёд) 7 △ (ВНИТЬ ДИСК) 8 PTY (ТИП ПРОГРАММЫ) Выбор типа программы (PTY) в RDS. Q (отключение звука) (стр.10,11) Переход в режим отключения звука или выхода. (Функция недоступна, если подключен USB-плеер Android™) EQ (эквалайзер) Выбор кривой эквалайзера. 10 (Назад) Возврат к предыдущему экрану. MODE (стр.7) 11 Пульт дистанционного управления

12 Цифровые кнопки (1-6)

Повторное воспроизведение и пауза. Нажмите и удерживайте, чтобы сохранить станцию.

ALBUM ▼/▲

Пропускание альбома для дисплея. Нажмите и удерживайте без перерыва для пропускания альбомов.

(Функция недоступна, если подключено устройство USB в режиме Android.)

（ПОВТОР）

(Функция недоступна, если подключено устройство USB в режиме Android.)

(Случайный порядок)

(Функция недоступна, если подключено устройство USB в режиме Android.)

II (Воспроизведение/пауза)

13 EXTRA BASS

Усиление звучания басового звука в синхронизации с уровнем громкости.

Нажмите, чтобы изменить параметр EXTRA BASS: [1], [2], [OFF].

14 Входное гнездо AUX

15 DSPL (дисплей)

Подключение устройства USB

Подключите устройство USB к данному устройству.

Для станций, которые передаются через RDS, настройте их.

Для запуска воспроизведения записи может понадобиться дополнительное время.

Функции воспроизведения зависят от выбранного источника звука.

Поиск композиций по названию (Quick-BrowZer™)

Функция недоступна, если подключено устройство USB в режиме Android.

Во время воспроизведения с CD или USB нажмите кнопку (или) для отображения списка категорий поиска.

Когда появится список композиций, нажмите кнопку

(Назад), чтобы отобразить нужную категорию поиска.

Во время воспроизведения с USB нажмите и удерживайте кнопку более 2 секунд, чтобы вернуться непосредственно к началу списка категорий.

Поверните диск управления, чтобы выбрать нужную категорию поиска, а затем нажмите диск управления для подтверждения. Повторите шаг 2, чтобы найти нужную композицию.

Начнется воспроизведение.

Чтобы выйти из режима Quick-BrowZer, нажмите кнопку (или).

Поиск пропуском элементов (режим быстрого перехода)

Функция недоступна, если подключено устройство USB в режиме Android.

1 Натисніть кнопку (ОК). 2 Натисніть кнопку SEEK+. 3 Поверніть диск керування, щоб вибрати елемент. Під час переходу у списку вибору з кроком 10 стає 10% від загальної кількості елементів. 4 Натисніть кнопку ENTER, щоб повернутися до режиму QuickBrowZer. Вибраний елемент буде вибрано. 5 За допомогою диска керування виберіть потрібний елемент, після чого натисніть диск керування. Розпочнеться відтворення.

Налаштування

Скасування режиму DEMO

Можна скасувати показ демонстраційного ролика, коли джерело ввімкнено і вибирається тюнер.

1 Натисніть кнопку MENU, повертаючи диск керування, виберіть [GENERAL], а потім натисніть диск керування. 2 Повертаючи диск керування, виберіть [SET DEMO], потім натисніть диск керування. 3 Повертаючи диск керування, виберіть [SET DEMO-OFF], а потім натисніть диск керування. Налаштування завершено. 4 Натисніть кнопку (ззад). Дисплей повернеться в режим звичайного прийому/відтворення.

Основні операції налаштування

Налаштування елементів виконується за такими категоріями: загальні налаштування (GENERAL), налаштування звуку (SOUND), налаштування дисплея (DISPLAY).

1 Натисніть кнопку MENU. 2 За допомогою диска керування виберіть категорію налаштування, після чого натисніть диск керування. Налаштовані елементи відрізняються залежно від джерела та параметрів. 3 За допомогою диска керування виберіть потрібні параметри, після чого натисніть диск керування.

Щоб повернутися до попереднього дисплея

Натисніть кнопку b3a.

Загальні налаштування (GENERAL)

AREA

Установлення країни/регіону, де буде використовуватися пристрій: [EUROPE], [RUSSIA].

У разі зміни поточної країни або регіону пристрій перезавантажується, після чого вибирається тюнер.

(Доступно лише під час прийому сигналу FM.)

BTM (настройка оптимальной настройки) (стр. 7)

Настройка дисплея (DISPLAY)

DIMMER

Изменение яркости дисплея: [ON], [OFF], [CLK].

Чтобы активировать эту функцию в течение определенного времени, выберите [CLK], а затем установите время начала и окончания.

Чтобы настроить яркость с включенной функцией регулирования освещения:

Установите для [DIMMER] значение [ON], затем отрегулируйте [BRIGHTNESS].

Чтобы настроить яркость с выключенной функцией регулирования освещения:

Установите для [DIMMER] значение [OFF], затем отрегулируйте [BRIGHTNESS].

Налаштування яскравості зберігається та застосовується, коли функція DIMMER вмикається або вимикається.

BRIGHTNESS

Регулировка яркости дисплея. Диапазон регулировки яркости: [1] - [10].

SND SYNC (синхронизация звука)

Включение синхронизации подсветки со звуком: [ON], [OFF].

AUTO SCR (автоматическая прокрутка)

Автоматический переключатель элементов: [ON], [OFF].

(Функция недоступна, если выбрано AUX или тюнер.)

Дополнительная информация

Обновление встроенного ПО

Чтобы обновить встроенное ПО, посетите веб-сайт поддержки, указанный на последней странице руководства, и следуйте инструкциям на экране.

Примечания

Для обновления встроенного ПО требуется USB-устройство (не входит в комплект поставки). Сохраните программу обновления на USB-устройство, подключите его к USB-порту и выполните операцию обновления. Обновление встроенного ПО занимает несколько минут. Во время обновления не переводите замок зажигания в положение OFF и не извлекайте USB-устройство.

Защита от перегрева

Дайте устройству остыть, если автомобиль припаркован под прямыми солнечными лучами. Не оставляйте устройство в автомобиле с закрытыми окнами или под прямыми солнечными лучами, так как это может привести к неисправности из-за высокой температуры под воздействием прямых солнечных лучей. Антенна с электрическим приводом выдвигается автоматически.

Конденсация влаги

Если на устройстве появилась влага, вытрите диск и подождите около часа, пока устройство не высохнет; в противном случае устройство может работать ненадежно.

Обеспечение высокого качества звука

Не прикасайтесь к дискам на устройстве.

Примечания о дисках

• Храните диски вдали от прямых солнечных лучей или других источников высокой температуры, таких как трубы с горячим воздухом, а также не оставляйте их в автомобилях, припаркованных под прямыми солнечными лучами.
• Перед відтворенням диски очищуйте їх тканиною, рухаючись від центра до країв. Не використовуйте розчинники, зокрема бензин, розріджувачі, наявні в продажу засоби для очищення дисків.

• Цей пристрій призначений для відтворення дисків, які відповідають стандарту Compact Disc (CD). Диски DualDisc і деякі музичні компакт-диски, зашифровані за допомогою технології захисту авторських прав, не відповідають стандарту Compact Disc (CD), а тому можуть не відтворюватися на цьому пристрої. - Диски, які не можна відтворювати в цьому пристрої:

- Диски з етикетками, наліпками або з приклеєною липкою стрічкою та липким папером. Відтворення таких дисків може призвести до несправності пристрою або пошкодити диск; - Диски нестандартних форм (наприклад, у формі серця, квадрата, зірки тощо). Спроба відтворити їх може пошкодити пристрій;

- Диски діаметром 8 см.

Примітки стосовно дисків CD-R/CD-RW

• Якщо багатосесійний диск починається із сесії CD-DA, його буде розпізнано як CD-DA, а інші сесії не відтворюватимуться. - Диски, які не можна відтворювати в цьому пристрої:

- Диски формату CD-R/CD-RW із поганою якістю запису; - Диски формату CD-R/CD-RW, записані за допомогою несумісного записувального пристрою; - Неправильно підготовлені диски формату CD-R/CD-RW; - Диски CD-R/CD-RW, записані у форматах, відмінних від формату музичних CD та формату MP3, які відповідають стандартам ISO9660 (Level 1 або Level 2), Joliet/Romeo у багатосесійному форматі.

Порядок відтворення файлів

У разі виникнення питань або проблем із пристроєм, не описаних у цьому посібнику, зверніться до найближчого дилера Sony.

Під час відтворення або при його запуску запускається демонстрація режиму.

Якщо не виконувати жодних дій протягом 5 хвилин, коли вимкнено [DEMO-ON], запуститься демонстраційний режим.

• Установіть значення [DEMO-OFF] (стор. 12).

Індикатор вимикається, якщо диск не презентовано або не відображається.

→ Регулятор после выключения установлен в положение [DIM-ON] (стр. 14). → Дисплей выключается, если нажать и удерживать кнопку OFF. - Нажмите кнопку OFF на приборе и удерживайте её, пока дисплей не выключится. → Контакты загрязнены (стр. 16).

Дисплей/индикация погасла.

12	Иль се постаунь Жи bjеленя	Жовник
15	Нени能在 постаунь киьеленя	Чер boний

Если автомобиль не имеет положения ACC

Кнопки

Перед проверкой соответствия соединений и проводов импульсного источника питания, отключите прибор от автомобильного контроллера электропитания. Если возникли вопросы или проблемы с прибором, не описанные в данной инструкции, обратитесь за помощью к дилеру автомобильной компании.

Использование проводного пульта дистанционного управления

1. Чтобы активировать проводной пульт дистанционного управления, установите для [STR CONTROL] в [SET STEERING] значение PRESET.

Установка

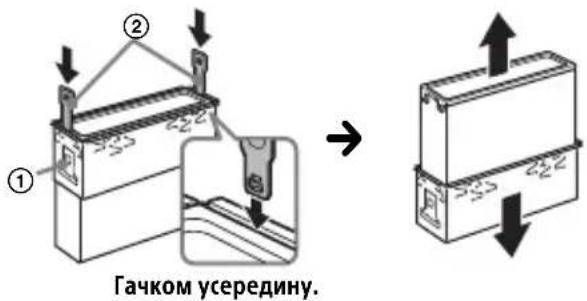

Снятие защитной манжеты кронштейна

Перед установкой прибора снимите защитную манжету ③ и кронштейн ① с прибора.

1. Захватите обивку края и защитной манжеты ③ и вытяните её.

2. Вставьте вместе с обивкой демонтажные ключи ② в зазор. Потяните кронштейн ① вниз, а затем потяните прибор вверх, чтобы отсоединить его.

Установка прибора в панель приборов

Перед установкой убедитесь, что все детали вставлены внутрь на 2 мм.

1. Установите кронштейн ① в панель приборов, а затем вставьте выступы, чтобы обеспечить полную фиксацию.

2. Установите устройство Кронштейн ①, а затем вставьте захват манжеты ③.

Примечание

• Если фиксаторы выпрямлены или согнуты неправильно, устройство не будет установлено надежным образом и может выпасть. -Убедитесь, что фиксатор на захвате манжеты ③ надежным образом установлен в отверстия, имеющиеся в аппарате.

Включение и выключение прибора
