Тип изделия	Автомобильное радио
Бренд	Sony
Модель	CDX-R3350EE
Размеры (Ш x В x Г)	178 x 50 x 160 мм
Вес	1.2 кг
Напряжение питания	12 В постоянного тока
Потребляемая мощность	Макс. 100 Вт
Выходная мощность	4 x 50 Вт (макс.) / 4 x 18 Вт (среднекв.)
Тип дисплея	ЖК-дисплей с подсветкой
Поддерживаемые форматы	CD, CD-R, CD-RW, MP3, WMA
Тюнер	AM/FM, RDS
Управление	Кнопки на панели, съемная передняя панель
Дополнительно	Предусилитель 2 RCA выхода, вход для пульта ДУ
Уход и чистка	Протирать сухой мягкой тканью, не использовать абразивные средства
Безопасность	Съемная передняя панель для защиты от кражи
Запасные части	Пульт ДУ, рамка, монтажные принадлежности (в комплекте)
Ремонтопригодность	Обращаться в авторизованные сервисные центры Sony
Общая информация	Совместимость с большинством автомобилей, стандарт 1-DIN

Часто задаваемые вопросы - CDX-R3350EE SONY

Как настроить часы?

Нажмите и удерживайте кнопку DSPL (или CLOCK, если имеется) до мигания дисплея. Затем используйте кнопки SEEK для изменения часов и минут. Нажмите DSPL для подтверждения.

Как запрограммировать радиостанции?

Настройтесь на желаемую станцию с помощью SEEK или TUNE. Нажмите и удерживайте одну из кнопок PRESET (1-6) до звукового сигнала. Станция сохранена.

Почему не воспроизводятся MP3 файлы?

Убедитесь, что диск записан в формате ISO 9660 и файлы имеют расширение .mp3. Максимальная глубина папок — 8 уровней. Используйте CD-R или CD-RW.

Как снять переднюю панель?

Нажмите кнопку RELEASE (или OPEN) на панели, затем потяните панель на себя. Храните её в защитном футляре.

Как подключить усилитель?

Используйте RCA-выходы на задней панели устройства. Подключите их к входу усилителя. Убедитесь, что провод питания усилителя подключен к аккумулятору.

Как выполнить сброс к заводским настройкам?

Нажмите кнопку RESET на передней панели с помощью тонкого предмета (например, скрепки). Все настройки будут сброшены.

Что делать, если нет звука?

Проверьте, правильно ли подключены динамики и не замкнуты ли провода. Убедитесь, что Fuze (предохранитель) не перегорел. Также проверьте настройки баланса и фейдера.

Поддерживает ли устройство RDS?

Да, устройство поддерживает RDS (Radio Data System). Оно отображает название станции и другую информацию при нажатии кнопки DSPL.

Как установить радио в автомобиль?

Вставьте радио в 1-DIN отсек. Подключите ISO-разъемы или используйте переходник. Закрепите устройство с помощью монтажной рамки и болтов.

Как чистить устройство?

Протирайте внешние поверхности мягкой сухой тканью. Для дисплея используйте специальную салфетку. Не применяйте абразивные или химические средства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CDX-R3350EE SONY

Инструкция по эксплуатации

RU

For installation and connections, see the supplied installation/connections manual. Перед установкой и подсоединениями прочитайте прилагаемую инструкцию по установке и подсоединению.

CDX-R3350EE CDX-R33EE

Welcome !

Поздравляем с покупкой!

Благодарим Вас за то, что Вы остановили свой выбор на проигрывателе компактдисков Sony. В поездке Вы сможете использовать следующие функции проигрывателя.

- Воспроизведение компакт-дисков. Можно воспроизводить диски CD-DA (содержащие также CD TEXT*), CD-R/CD-RW (с файлами MP3 и диски в формате Multi Session (стр. 13)), а также диски ATRAC CD (форматы ATRAC3 и ATRAC3plus (стр. 13)).

Тип диска Метка на компакт-диске
CD-DA
MP3ATRAC CD

- Прием радиопрограмм.

– Можно хранить в памяти до 6 станций в каждом диапазоне (FM1, FM2, FM3, AM1 и AM2).
– Функция ВТМ (Память оптимальной настройки): устройство выбирает радиостанции с наиболее сильным сигналом и сохраняет их в памяти.

* Компакт-диск с CD TEXT - это компакт-диск CD-DA, содержащий такую информацию, как название компакт-диска, имя исполнителя и названия композиций.

Проигрыватель компакт- дисков с диапазоном FM/AM Сдепано в Таиланде

Изготовитель: Сони Корпорейшн

Адрес: 6-7-35 Киташинагава, Шинагава-ку,

Токио 141-0001,Япония

Внимание. Если в замке зажигания нет положения АСС

После выключения зажигания обязательно нажмите кнопку OFF на устройстве и удерживайте ее нажатой, пока с дисплея не исчезнет индикация. Если этого не сделать, дисплей не отключится, что может привести к разрядке аккумулятора.

Эта этикетка находится в нижней части шасси.

Утилизация электрического и электронного оборудования (директива применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)

Дата изготовления устройства

Тот же номер, что и серийный номер устройства, указанный на наклейке со штрих-кодом на картонной упаковке.

Чтобы узнать дату изготовления, см. символы "P/D:" на наклейке со штрих-кодом на картонной упаковке.

1. Месяц изготовления

2. Год изготовления

A-0, B-1, C-2, D-3, E-4, F-5, G-6, H-7, I-8, J-9

SonicStage и ее логотип являются товарными знаками корпорации Sony. ATRAC, ATRAC3, ATRAC3plus и их логотипы являются товарными знаками корпорации Sony.

Начало работы

Сброс параметров устройства ..... 4

Установка часов 4

Режим DEMO 4

Снятие передней панели ..... 4

Установка передней панели .....5

Установка компакт-диска в устройство....5

Извлечение компакт-диска .....5

Расположение органов управления и основные операции

Основное устройство ....6

Пульт дистанционного управления RM-X151 6

Компакт-диск

Индикация на дисплее 8

Повторное и перетасованное воспроизведение ....8

Радиоприемник

Сохранение и прием радиостанций ..... 8

Автоматическое сохранение — ВТМ (Память оптимальной настройки) .... 8

Сохранение вручную 8

Прием радиостанций, сохраненных в памяти 9

Автоматическая настройка ..... 9

Другие функции

Изменение настроек звука ..... 9

Подстройка характеристик звука — BAL/FAD/SUB ..... 9

Настройка кривой эквалайзера — EQ3 9

Настройка параметров установки — SET 10

Использование дополнительного оборудования. 11

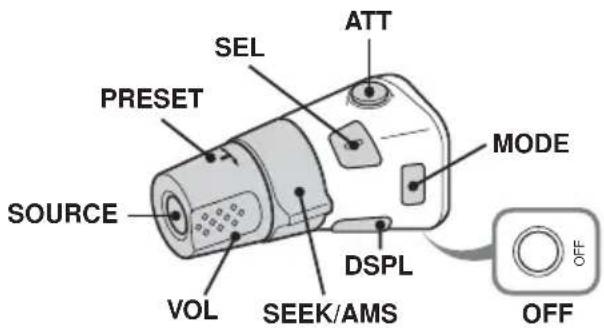

Поворотный дистанционный переключатель RM-X4S ..... 11

Дополнительная информация

Меры предосторожности ..... 12

Примечания относительно компакт-дисков .... 12

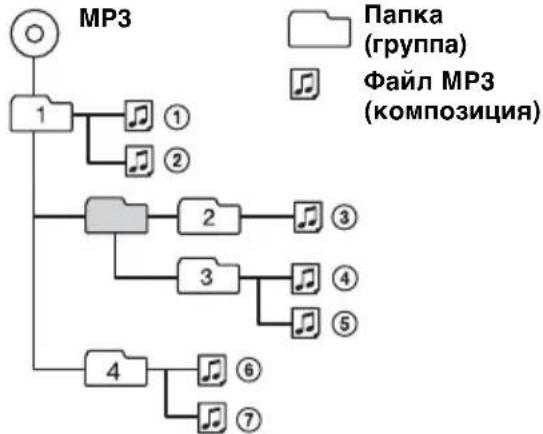

О файлах MP3 13

О компакт-дисках ATRAC CD ..... 13

Уход за устройством 14

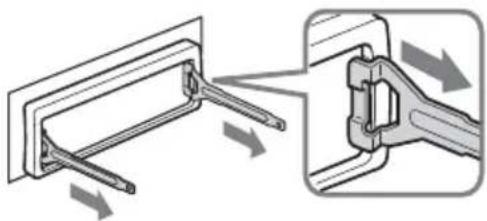

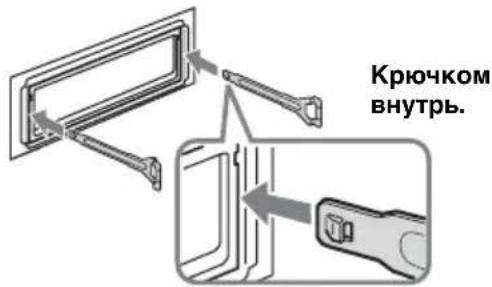

Извлечение устройства ..... 15

Технические характеристики..... 15

Поиск и устранение неисправностей ... 16 Индикация/сообщения об ошибках .... 18

Начало работы

Сброс параметров устройства

Перед первым включением устройства или после замены автомобильного аккумулятора, а также после изменения схемы подключения следует сбросить параметры устройства.

Снимите переднюю панель и нажмите кнопку RESET с помощью заостренного предмета, например шариковой ручки.

Примечание

При нажатии кнопки RESET выполняется стирание установок времени и некоторых других занесенных в память параметров.

Установка часов

Часы данного устройства имеют 24-часовую индикацию.

1 Нажмите и удерживайте кнопку SEL.
Отобразится дисплей установок.

2 Нажимайте кнопку SEL, пока не появится индикация "CLOCK-ADJ".

3 Нажмите кнопку DSPL. Начнет мигать индикация часа.

4 Нажмите кнопку регулировки громкости +/- для установки значений часа и минут.

Чтобы переместить индикацию, нажмите кнопку DSPL.

5 Нажмите кнопку SEL. Часы начнут отсчет времени, и появится следующий дисплей установок.

6 Нажмите и удерживайте кнопку SEL. Установка завершена.

Чтобы отобразить часы, нажмите кнопку DSPL. Нажмите кнопку DSPL еще раз, чтобы вернуться к предыдущей индикации дисплея.

При использовании пульта дистанционного управления

Для установки значений часа и минут в шаге 4 нажмите кнопку ↑ или ↓.

Режим DEMO

При выключении устройства сначала отобразится индикация времени, а затем на дисплее появится демонстрационное изображение (режим демонстрации (DEMO)).

Для отмены режима DEMO выключите устройство и выберите в установках (стр. 10) параметр “DEMO-OFF”.

Снятие передней панели

Во избежание кражи устройства можно снять с него переднюю панель.

Предупреждающий сигнал

Если до поворота ключа зажигания в положение OFF с устройства не была снята передняя панель, то в течение нескольких секунд будет слышен предупредительный звуковой сигнал. Звуковой сигнал будет слышен только в том случае, если используется встроенный усилитель.

1 Нажмите кнопку OFF. Устройство выключится.

2 Нажмите кнопку затем снимите панель, потянув ее на себя.

Примечания

• Старайтесь не ронять переднюю панель. Не надавливайте слишком сильно на переднюю панель и окошко дисплея.
• Не подвергайте переднюю панель воздействию тепла/высокой температуры или влажности. Старайтесь не оставлять его в припаркованной машине или на приборной доске/полочке за задним сиденьем.

Совет

При переноске передней панели поместите ее в прилагаемый специальный футляр.

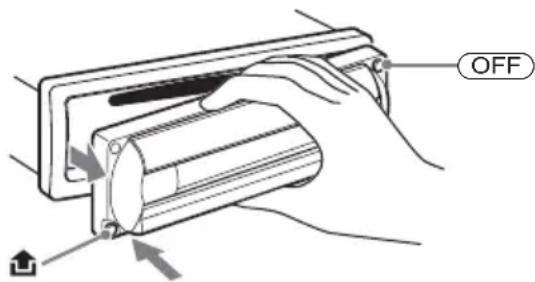

Установка передней панели

Прикрепите часть Ⓐ передней панели к части Ⓑ устройства, как показано на рисунке, и установите левую сторону на место до щелчка.

Не ставьте ничего на внутреннюю поверхность передней панели.

Установка компакт- диска в устройство

1 Откройте заслонку.

2 Вставьте компакт-диск этикеткой вверх.

Начнется воспроизведение.

3 Закройте заслонку.

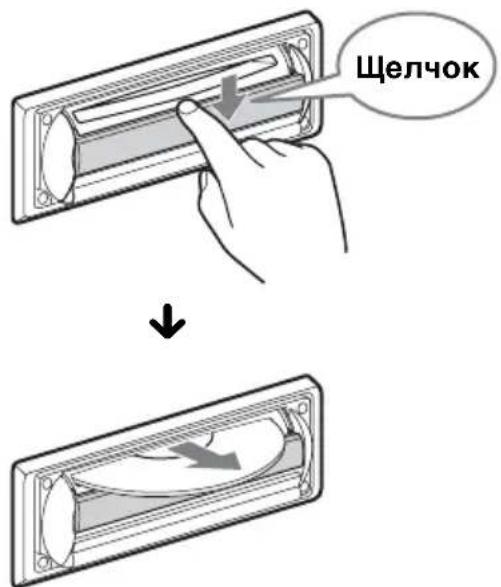

Извлечение компакт-диска

1 Откройте заслонку.

2 Нажмите на заслонку до возникновения щелчка.

Компакт-диск будет извлечен.

Примечания

• Не закрывайте заслонку при установке или извлечении компакт-диска. Компакт-диск может застрять и получить повреждения.
• Если при открытии заслонки прилагать чрезмерные усилия, компакт-диск может быть извлечен автоматически.

Совет

Компакт-диск можно воспроизводить как при закрытой, так и при открытой заслонке.

Расположение органов управления и основные операции

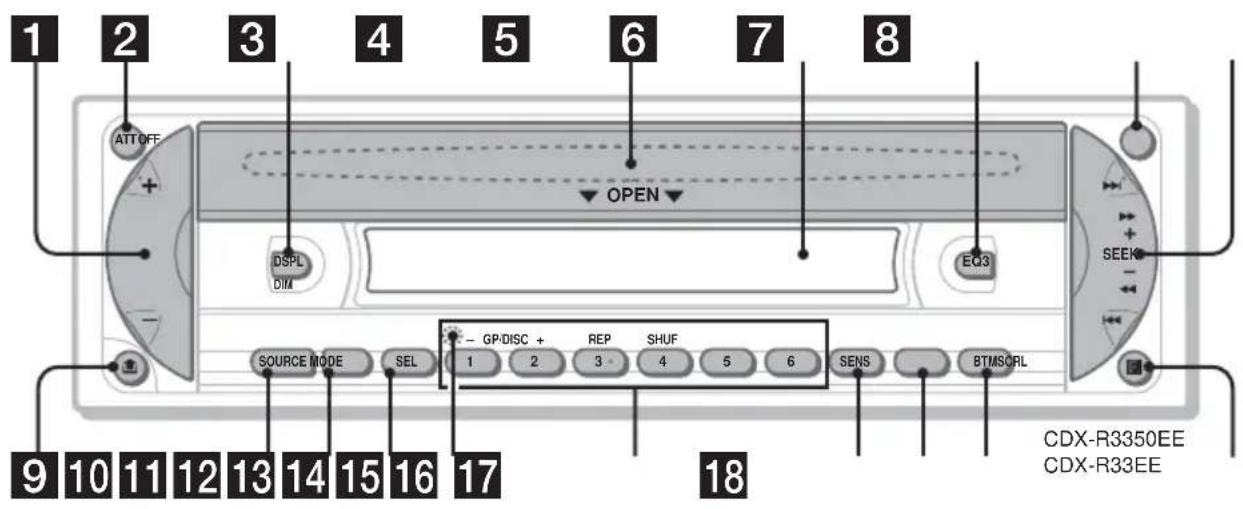

Основное устройство

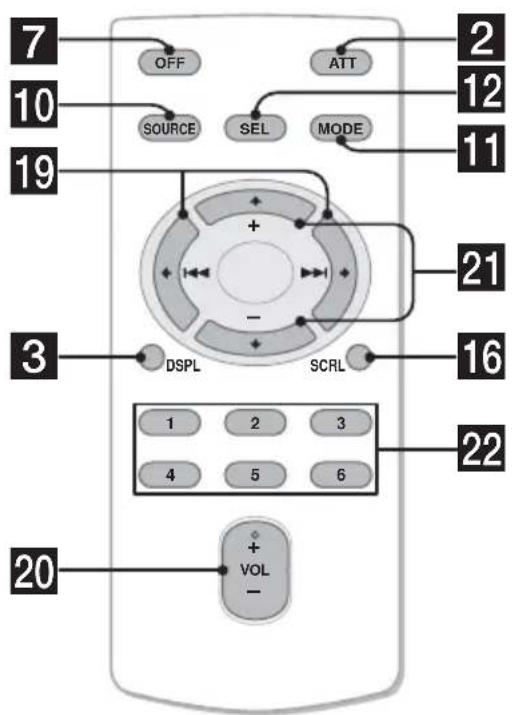

Пульт дистанционного управления RM-X151

Подробную информацию см. на указанных страницах. Кнопки на пульте дистанционного управления с такими же обозначениями, что и на устройстве, выполняют те же функции.

1 Кнопка регулировки громкости +/- Регулировка уровня громкости.

2 Кнопка АТТ (приглушение звука)

Приглушение звука. Чтобы отменить приглушение звука, нажмите кнопку еще раз.

3 Кнопка DSPL (дисплей)/DIM (диммер) 4,8

Смена индикаций на дисплее (нажмите); изменение яркости дисплея (нажмите и удерживайте).

4 Заслонка ОРЁН, слот для компакт- дисков (расположен под заслонкой) 5

5 Окно дисплея

6 Кнопка EQ3 (эквалайзер) 9

Выбор типа эквалайзера (XPLOD (ЭКСПЛОД), VOCAL (ВОКАЛ), CLUB (КЛУБ), JAZZ (ДЖАЗ), NEW AGE (НЬЮ-ЭЙДЖ), ROCK (РОК), CUSTOM (ЗАДАВАЕМЫЙ) или OFF (ВЫКЛ)).

7 Кнопка OFF

Выключение питания/остановка источника.

8 Кнопка SEEK +/-

Радиоприемник: автоматическая настройки на радиостанции (нажмите); поиск станций вручную (нажмите и удерживайте). Компакт-диск: пропуск композиции (нажмите); непрерывный пропуск композиций (нажмите, затем нажмите еще раз примерно через 1 секунду и удерживайте нажатой); перемещение вперед/назад при воспроизведении композиции (нажмите и удерживайте).

⑨ Кнопка (для снятия передней панели) 4

10 Кнопка SOURCE

Включение питания/смена источника (радиоприемник/компакт-диск).

11 Кнопка MODE 8

Выбор радиодиапазона (FM/AM).

12Кнопка SEL (выбор) 4,9,10

Выбор элементов.

13 Кнопка RESET (расположена под передней панелью) 4

14Номерные кнопки

Радиоприемник: прием хранящихся в памяти радиостанций (нажмите); сохранение радиостанций в памяти (нажмите и удерживайте).

Компакт-диск:

①/②: GP/DISC -/+ пропуск групп (нажмите); непрерывный пропуск групп (нажмите и удерживайте).

③: REP 8

④: SHUF 8

15 Кнопка SENS

Улучшение качества приема слабого сигнала: LOCAL/MONO.

16 Кнопка SCRL (прокрутка) 8

Прокрутка индикации дисплея.

17 Кнопка ВТМ 8

Включение функции ВТМ (нажмите и удерживайте).

18 Датчик пульта дистанционного управления

Следующие кнопки на пульте дистанционного управления отличаются от кнопок/функций на устройстве.

19 Кнопки ← (I◄◄) / → (►►I)

Используются для управления радиоприемником/компакт-диском, соответствуют кнопке SEEK +/- на устройстве. Для получения дополнительных сведений об операциях см. раздел “При использовании пульта дистанционного управления” на каждой странице.

20 Кнопка VOL (регулировки громкости) +/-

Регулировка уровня громкости.

21 Кнопки ↑ (+)/↓ (-)

Используются для управления компакт-диском, соответствуют кнопкам ①/② -/+ на устройстве. Для получения дополнительных сведений об операциях см. раздел “При использовании пульта дистанционного управления” на каждой странице.

22Номерные кнопки

Используются для приема хранящихся в памяти радиостанций (нажмите); сохранение радиостанций в памяти (нажмите и удерживайте).

Примечание

Если устройство выключено и дисплей погас, то с помощью пульта дистанционного управления невозможно будет управлять устройством, пока на нем не будет нажата кнопка SOURCE или вставлен компакт-диск для его включения.

Совет

Подробные инструкции по замене батарейки см. в разделе "Замена литиевой батарейки пульта дистанционного управления" на стр. 14.

Компакт-диск

Индикация на дисплее

AИсточник

ВНомер композиции/время с начала воспроизведения, название компакт-диска/имя исполнителя, номер группы* 1, имя группы, название композиции, текстовая информация* 2, часы

*1 Номер группы отображается только при смене группы.
*2 При воспроизведении компакт-диска MP3 отображается тег ID3, а при воспроизведении компакт-диска ATRAC CD - текстовая информация, созданная в программе SonicStage и т.д.

Для смены индикаций Ⓑ на дисплее нажмите кнопку DSPL; прокрутите отображение дисплея Ⓑ, нажмите SCRL или установите “A.SCRL-ON” (стр. 10).

Совет

Отображаемая индикация будет отличаться в зависимости от типа компакт-диска и формата записи. Подробную информацию о компакт-дисках MP3 и ATRAC CD см. на стр. 13.

Повторное и перетасованное воспроизведение

1 Во время воспроизведения нажимайте кнопку ③ (REP) или ④ (SHUF), пока на дисплее не появится нужный параметр.

Выберите Для воспроизведения

REP-TRACK композиции неоднократно.

REP-GP* группы неоднократно.

SHUF-GP* группы в случайной последовательности.

SHUF-DISC компакт-диска в случайной последовательности.

* При воспроизведении компакт-дисков MP3/ATRAC CD.

Чтобы вернуться в режим обычного воспроизведения, выберите "REP-OFF" или "SHUF-OFF".

Радиоприемник

Сохранение и прием радиостанций

Предупреждение

Во избежание возникновения аварийной ситуации при настройке на радиостанции во время управления автомобилем используйте функцию памяти оптимальной настройки (ВТМ).

Автоматическое сохранение — ВТМ (Память оптимальной настройки)

1 Нажимайте кнопку SOURCE, пока не появится индикация "TUNER".
Чтобы изменить диапазон, нажимайте кнопку (MODE). Можно выбрать следующие диапазоны: FM1, FM2, FM3*, AM1 или AM2.

2 Нажмите и удерживайте кнопку ВТМ, пока не замигает индикация "ВТМ".

Радиостанции закрепляются за номерными кнопками и сохраняются в памяти устройства в порядке частот. При занесении станции в память раздается звуковой сигнал.

* Диапазон настройки FM3 - от 65 до 74 МГц (шаг 30 кГц).

Сохранение вручную

1 Во время приема радиостанции, которую необходимо сохранить, нажмите и удерживайте номерную кнопку (① - ⑥), пока не появится индикация "MEM".

На дисплее отображается индикация, соответствующая номерной кнопке.

Примечание

При попытке сохранить другую радиостанцию для уже используемой номерной кнопки предыдущая радиостанция будет заменена.

Прием радиостанций, сохраненных в памяти

1 Выберите диапазон, затем нажмите номерную кнопку (① - ⑥).

При использовании пульта дистанционного управления

Чтобы выбрать предварительно настроенную радиостанцию, нажмите кнопку ↑ или ↓.

Автоматическая настройка

1 Выберите диапазон, затем нажмите кнопку SEEK +/- для поиска радиостанции.

Поиск остановится, когда устройство найдет радиостанцию. Повторяйте процедуру, пока не будет найдена нужная радиостанция.

Совет

Если известна частота радиостанции, которую требуется прослушать, нажмите и удерживайте кнопку (SEEK) +/-, пока не будет найдена частота, близкая к искомой, затем нажимайте кнопку (SEEK) +/- для точной настройки частоты (ручная настройка).

Другие функции

Изменение настроек звука

Подстройка характеристик звука — BAL/FAD/SUB

Можно отрегулировать баланс каналов, фейдер и уровень громкости низкочастотного громкоговорителя.

1 Нажимайте кнопку SEL, пока не появится индикация "BAL", "FAD" или "SUB".

Индикация будет меняться следующим образом:

$$ \mathsf {L O W} ^ { 1} \longrightarrow \mathsf {M I D} ^ { 1} \longrightarrow \mathsf {H I} ^ {* 1} \longrightarrow $$

BAL (баланс левого-правого каналов)

→ FAD (баланс передних-задних громкоговорителей) →

SUB (уровень громкости низкочастотного громкоговорителя)*2

*1 Когда активизирована функция эквалайзера EQ3 (стр. 9).

*2 Когда для аудиовыхода установлено значение "SUB" (стр. 10).

"ATT" отображается при самой низкой установке. Ее можно настраивать в диапазоне до 20 шагов.

2 Нажимайте кнопку регулировки громкости +/- для настройки выбранного параметра.

Через 3 секунды по окончании настройки дисплей возвращается в обычный режим воспроизведения/приема.

Примечание

После выбора параметра настройку следует начать не позднее, чем через 3 секунды.

При использовании пульта дистанционного управления

Чтобы настроить выбранный параметр в шаге 2, нажмите кнопку ←, ↑, → или ↓.

Настройка кривой эквалайзера — EQ3

Можно выполнять настройки эквалайзера и сохранять их для различных диапазонов частот.

1 Выберите источник, затем нажимайте кнопку EQ3 для выбора типа EQ3.

продолжение на следующей странице →

2 Нажимайте кнопку SEL, пока не появится индикация "LOW", "MID" или "HI".
3 Нажимайте кнопку регулировки громкости +/- для настройки выбранного параметра.

Уровень громкости настраивается в диапазоне от -10 дБ до +10 дБ с шагом 1 дБ.

Повторите шаги 2 и 3, чтобы настроить кривую эквалайзера.

Чтобы восстановить заводскую настройку кривой эквалайзера, нажмите и удерживайте кнопку SEL перед завершением настройки.

Через 3 секунды по окончании настройки дисплей возвращается в обычный режим воспроизведения/приема.

При использовании пульта дистанционного управления

Чтобы настроить выбранный параметр в шаге 3, нажмите кнопку ←, ↑, → или ↓.

Настройка параметров установки — SET

1 Нажмите и удерживайте кнопку SEL. Отобразится дисплей установок.
2 Нажимайте кнопку SEL, пока не появится необходимый элемент.
3 Нажимайте кнопку регулировки громкости +/-, чтобы выбрать параметр (например, "ON" или "OFF").
4 Нажмите и удерживайте кнопку SEL.

Установка завершена, и дисплей возвращается в обычный режим воспроизведения/приема.

Примечание

Для разных источников и параметров, возможно, отображаемые элементы будут отличаться.

При использовании пульта дистанционного управления

Чтобы выбрать параметр в шаге 3, нажмите кнопку ← или →.

Можно установить следующие параметры (дополнительные сведения см. на указанной странице руководства): "●" указывает значения по умолчанию.

CLOCK-ADJ (стр. 4) (установка часов)

BEEP Используется для установки значения “BEEP-ON” (●) или “BEEP-OFF”.

SUB/REAR*1 Используется для переключения аудиовыхода.

- “S U B ”●): для вывода на низкочастотный громкоговоритель. - “REAR”: для вывода на усилитель мощности.

DIM (диммер) Используется для изменения яркости дисплея.

- "DIM-ON": для ослабления яркости дисплея.

- “DIM-OFF” (●): для отключения диммера.

DEMO*1 Используется для (демонстра- ция) установки значения “DEMO-ON” (●) или “DEMO-OFF” (стр. 4).

A.SCRL (автоматическая прокрутка) Используется для автоматической прокрутки отображаемых элементов при смене группы/композиции. - “ A.SCRL-ON”: функция прокрутки включена. - “ A.SCRL-OFF” ♦): функция прокрутки отключена.

LPF*2(фильтр Используется для выбора низких значения граничной частот) частоты “78HZ”, “125HZ” или “OFF” (●).

Использование дополнительного оборудования

Поворотный дистанционный переключатель RM-X4S (только CDX-R3350EE)

Наклейка ярлычка

Наклейте на поворотный дистанционный переключатель соответствующий ярлычок в зависимости от того, где он устанавливается.

Расположение органов управления

Кнопки на пульте дистанционного управления с такими же обозначениями, что и на устройстве, выполняют те же функции.

Следующие кнопки на пульте дистанционного управления отличаются от кнопок/функций на устройстве.

Используются для выбора предустановленных станций; управления компакт-диском, соответствуют кнопкам ①/② -/+ на устройстве (нажмите и поворачивайте).

- Регулятор VOL

Соответствует кнопке регулировки громкости +/- на устройстве (поворачивайте).

• Регулятор SEEK/AMS

Соответствует кнопке SEL +/- (поворачивайте или поворачивайте и удерживайте) на устройстве.

Смена направления вращения

Направление вращения регулятора установлено на заводе-изготовителе и показано ниже.

Увеличение

Уменьшение

Если необходимо смонтировать поворотный переключатель на правой стороне колонки рулевого управления, то можно изменить направление вращения регуляторов на обратное.

1 Нажав регулятор VOL, нажмите и удерживайте кнопку SEL.

Дополнительная информация

Меры предосторожности

• Если автомобиль был припаркован в солнечном месте, не включайте устройство до тех пор, пока оно не охладится.
• При работе устройства автоматически выдвигается приемная антенна.

Конденсация влаги

В дождливый день или при нахождении в месте с повышенной влажностью на линзах или дисплее устройства может конденсироваться влага. Это может привести к неправильной работе устройства. В этом случае извлеките компакт-диск и подождите приблизительно час, пока не испарится влага.

Для поддержания высокого качества звука

Будьте осторожны и не проливайте сок или другие напитки на устройство или компакт-диски.

Примечания относительно компакт-дисков

• Чтобы компакт-диск оставался чистым, не прикасайтесь к его поверхности. Компакт-диск следует брать за края.
• Если компакт-диски не используются, храните их в футлярах или в папках для компакт-дисков.
• Не подвергайте компакт-диски воздействию тепла/высокой температуры. Старайтесь не оставлять их в припаркованной машине или на приборной доске/полочке за задним сиденьем.
• Не прикрепляйте наклейки и не используйте компакт-диски с остатками чернил или клея на них. Использование таких компакт-дисков может привести к остановке их вращения, неправильной работе или повреждению.

- Не используйте компакт-диски с ярлыками и наклейками.

В результате использования таких компакт-дисков могут возникнуть следующие неполадки:

– не удается извлечь компакт-диск (так как отклеился ярлык или наклейка, что привело к затору в механизме извлечения компакт-диска);
– не удается правильно прочесть аудиоданные (например, скачки при воспроизведении или отсутствие воспроизведения) из-за того, что ярлык или наклейка деформировались от тепла, что привело к перекосу компактдиска.

- Компакт-диски нестандартной формы (например, в форме сердца, квадрата, звезды) нельзя воспроизводить на этом устройстве. В противном случае это может привести к повреждению устройства. Не пользуйтесь такими компакт-дисками.

- Нельзя воспроизводить компакт-диски диаметром 8 см.

• Перед воспроизведением протрите компакт-диск имеющейся в продаже чистящей тканью.

Протирайте компакт- диск в направлении от центра к краям. Не пользуйтесь

растворителями, такими как бензин, разбавитель, а также имеющимися в продаже чистящими средствами или антистатическими аэрозолями, предназначенными для виниловых пластинок.

Примечания относительно компакт-дисков CD-R/CD-RW

• Некоторые компакт-диски CD-R/CD-RW (в зависимости от аппаратуры, на которой выполнялась запись, или состояния самого компакт-диска) могут не воспроизводиться на данном устройстве.
• Нельзя воспроизвести незакрытый компакт-диск CD-R/CD-RW.

Музыкальные компакт-диски, закодированные с помощью технологий защиты авторских прав

Этот продукт предназначен для воспроизведения компакт-дисков, отвечающих требованиям стандарта Compact Disc (CD). В последнее время некоторые фирмы звукозаписи выпускают музыкальные компакт-диски, закодированные с использованием технологии защиты авторского права. Помните, что некоторые из таких компакт-дисков не отвечают требованиям стандарта CD и их нельзя воспроизводить с помощью данного устройства.

Примечание относительно дисков DualDiscs

DualDisc — это двусторонний диск, на одной стороне которого записан материал в формате DVD, а на другой стороне — аудиоматериалы. Однако поскольку сторона с аудиоматериалами не отвечает требованиям стандарта Compact Disc (CD), воспроизведение на этом устройстве не гарантируется.

О файлах MP3

MP3 является сокращением от MPEG-1 Audio Layer-3 и представляет собой стандарт формата сжатия музыкальных файлов. Этот формат обеспечивает сжатие данных музыкальных компактдисков приблизительно до 1/10 исходного размера.

- Это устройство совместимо с форматом ISO 9660 уровень 1/уровень 2, расширенным форматом Joliet/Romeo, тегом ID3 версий 1.0, 1.1, 2.2, 2.3 и 2.4, а также с форматом Multi Session.

- Максимальное количество: - папок (групп): 150 (включая корневую и пустые папки); - файлов МРЗ (композиций) и папок, записанных на компакт-диске: 300 (если названия папок/файлов состоят из большого числа символов, это количество может стать менее 300);

– отображаемых символов в названии папки/файла: 32 (Joliet) или 32/64 (Romeo); в теге ID3: 15/30 символов (1.0, 1.1, 2.2 и 2.3) или 63/126 символов (2.4).

Порядок воспроизведения файлов МР3
    note right of MP3: Папка (группа)
    note right of Файл MP3 (композиция)

Примечания

• Обязательно закройте компакт-диск перед использованием в устройстве.
• При присвоении имени для файла MP3 не забудьте добавить к нему расширение ".mp3".
• При воспроизведении файла MP3 с высокой скоростью передачи бит, например 320 кбит/с, звучание может быть прерывистым.
• При воспроизведении или перемещении вперед/назад файла MP3 с изменяющейся скоростью передачи в битах (VBR) оставшееся время воспроизведения может отображаться неточно.
• Если компакт-диск записан в формате Multi Session, будет распознан формат только первой композиции первой сессии, и будут воспроизводиться композиции только этого формата (все другие форматы воспроизводиться не будут). Форматы имеют следующий приоритет: CD-DA, ATRAC CD и MP3.
  – Если первая композиция записана в формате CD-DA, то будут воспроизводиться композиции первой сессии, имеющие только формат CD-DA.
  – Если первая композиция имеет другой формат (не CD-DA), то будут воспроизводиться композиции сессии, имеющие формат ATRAC CD или MP3. Если на компакт-диске отсутствуют данные в этих форматах, на дисплее появится индикация "NO MUSIC".

О компакт-дисках ATRAC CD

Формат ATRAC3plus

ATRAC3 является сокращением от Adaptive Transform Acoustic Coding3 и представляет собой технологию сжатия. Этот формат обеспечивает сжатие данных музыкальных компакт-дисков приблизительно до 1/10 исходного размера. Формат ATRAC3plus, являющийся расширенным форматом ATRAC3, обеспечивает сжатие данных музыкальных компакт-дисков приблизительно до 1/20 исходного размера. Устройство поддерживает и формат ATRAC3, и формат ATRAC3plus.

Компакт-диск ATRAC CD

Компакт-диск ATRAC CD - это компакт-диск, который содержит музыкальные данные сжатые в формате ATRAC3 или ATRAC3plus, записанные с помощью поддерживаемого программного обеспечения, например SonicStage 2.0 и выше или SonicStage Simple Burner.

• Максимальное количество:
– папок (групп): 255 – файлов (композиций): 999
- Отображение символов в названии папки/файла и текстовой информации, созданной в программе SonicStage.

Подробную информацию о компакт-диске ATRAC CD см. в руководстве программы SonicStage или SonicStage Simple Burner.

Примечание

При записи компакт-диска ATRAC CD обязательно используйте поддерживаемое программное обеспечение, например SonicStage 2.0 и выше или SonicStage Simple Burner 1.0 или 1.1, поставляемое с изделиями фирмы Sony Network.

В случае возникновения вопросов или проблем, касающихся данного устройства, которые не описаны в данном руководстве, обратитесь к ближайшему дилеру Sony.

Уход за устройством

Замена литиевой батарейки пульта дистанционного управления

При нормальных условиях эксплуатации срок действия батарейки составляет приблизительно 1 год (срок службы может быть меньше в зависимости от условий эксплуатации).

Когда батарейка разряжается, дальность действия пульта дистанционного управления уменьшается. Замените батарейку новой литиевой батарейкой CR2025. При использовании другой батарейки существует опасность возгорания или взрыва.

Примечания относительно литиевой батарейки

• Храните литиевую батарейку в недоступном для детей месте. Если ребенок случайно проглотит батарейку, немедленно обратитесь к врачу.

• Для обеспечения надежного контакта протрите батарейку сухой тканью.

• При установке батарейки соблюдайте полярность.

• Не берите батарейку металлическим пинцетом - это может вызвать короткое замыкание.

ВНИМАНИЕ!

При неправильном обращении батарейка может взорваться.

Не перезаряжать, не разбирать, не подносить к огню.

Замена предохранителя

При замене предохранителей обязательно используйте только те, которые соответствуют силе тока, указанной на изначально установленном предохранителе. Если перегорел предохранитель, проверьте подключение питания и замените предохранитель. Если после замены предохранитель снова перегорел, это может означать неисправность устройства. В этом случае обратитесь к ближайшему дилеру Sony.

Предохранитель (10 А)

Чистка контактов

Возможно, устройство не будет работать надлежащим образом из-за загрязнения контактов, служащих для соединения передней панели с устройством. Во избежание этого отсоедините переднюю панель (стр. 4) и протрите контакты ватным тампоном, смоченным в спирте. Не прикладывайте излишних усилий. В противном случае можно повредить контакты.

Обратная сторона передней панели

Примечания

• В целях безопасности перед чисткой разъемов выключите зажигание и выньте ключ из замка зажигания.
• Никогда не прикасайтесь к контактам пальцами или металлическими предметами.

Извлечение устройства

1 Снимите защитную манжету.

① Снимите переднюю панель (стр. 4).
② Чтобы снять защитные манжеты, используйте ключи для демонтажа.

Установите ключи для демонтажа, как показано на рисунке.

③Потяните на себя ключи для демонтажа, чтобы снять защитную манжету.

①Вставьте одновременно оба ключа для демонтажа до щелчка.

②Потяните ключи для демонтажа, чтобы извлечь устройство.

③Выдвиньте устройство из монтажной панели.

Технические характеристики

Проигрыватель компакт-дисков

Отношение сигнал-шум: 120 дБ

Диапазон частот: 10 – 20000 Гц

Коэффициент детонации: ниже уровня, поддающегося измерению

Тюнер

FM

Диапазон настройки:

FM1/FM2: 87,5 - 108,0 МГц (шаг 50 кГц) FM3: 65 - 74 МГц (шаг 30 кГц)

Антенное гнездо: разъем внешней антенны

Промежуточная частота: 10,7 МГц/450 кГц

Используемая чувствительность: 9 дБф

Избирательность: 75 дБ при 400 кГц

Отношение сигнал-шум: 67 дБ (стерео), 69 дБ (моно)

Коэффициент гармонических искажений при 1 кГц: 0,5 % (стерео), 0,3 % (моно)

Разделение: 35 дБ при 1 кГц

Диапазон частот: 30 – 15000 Гц

AM

Диапазон настройки: 531 – 1602 кГц

Антенное гнездо: разъем внешней антенны

Промежуточная частота: 10,7 МГц/450 кГц

Чувствительность: 30 μВ

Усилитель мощности

Выходы: выходы громкоговорителей (с соединительными фиксаторами)

Полное сопротивление громкоговорителя: 4 – 8 Ом

Максимальная выходная мощность: 50 Вт × 4 (при 4 Ом)

Общие

Выходы:

терминал аудиовыходов (возможность переключения между задними и передними) терминал релейного управления приемной антенной терминал управления усилителем мощности

Входы:

Терминал управления функцией Telephone ATT Входной терминал разъема пульта дистанционного управления входной разъем антенны

Регуляторы тембра:

низкие: ±10 дБ при 60 Гц (XPLOD) средние: ±10 дБ при 1 кГц (XPLOD) высокие: ±10 дБ при 10 кГц (XPLOD)

Требования к источнику питания:

автомобильный аккумулятор 12 В пост. тока (отрицательное заземление)

Размеры: прибл. 178 × 50 × 179 мм (ш/в/г)

Монтажные размеры:

Входящие в комплект принадлежности:

пульт дистанционного управления: RM-X151 детали для установки и подключений (1 комплект)

Дополнительные принадлежности:

поворотный дистанционный переключатель RM-X4S (только CDX-R3350EE)

Патенты США и других стран по лицензии компании Dolby Laboratories.

Лицензия на технологию звуковой кодировки MPEG Layer-3 и патенты получена от Fraunhofer IIS и Thomson.

Технические характеристики и конструкция могут быть изменены без предварительного уведомления.

• Для пайки некоторых деталей используется припой, не содержащий свинца. (более 80 %)
• В некоторых печатных платах галогенированные огнезащитные составы не используются.
• Для корпусов галогенированные огнезащитные составы не используются.
• Для печати на картоне используются краски на основе растительных масел, не содержащие летучих органических соединений (VOC).
• Для упаковочных прокладок не используется пенополистирол.

Поиск и устранение неисправностей

Приводимый ниже проверочный перечень поможет устранить большинство проблем, которые могут возникнуть при эксплуатации устройства.

Перед ознакомлением с нижеприведенной таблицей обратитесь к разделам по подключению и эксплуатации устройства.

Общие

На устройство не подается питание.

• Проверьте соединение. Если все соединения выполнены правильно, проверьте предохранитель.
• Если устройство выключено и дисплей погас, то устройством невозможно будет управлять с помощью пульта дистанционного управления. →Включите устройство.

Приемная антенна не выдвигается.

В приемной антенне отсутствует реле.

Нет звука.

• Уровень громкости слишком низкий.
• Включена функция АТТ или Telephone АТТ (при подключении интерфейсного кабеля автомобильного телефона к проводу АТТ).
• Регулятор фейдера (FAD) не установлен для системы с 2 громкоговорителями.

Не слышен звуковой сигнал.

• Функция звукового сигнала отключена (стр. 10).
• Подключен дополнительный усилитель мощности, а встроенный не используется.

Удалены данные из памяти.

• Была нажата кнопка RESET. →Сохраните данные в память еще раз.
• Отсоединен кабель питания, или извлечена батарейка.
• Кабель питания не подсоединен надлежащим образом.

Из памяти удалены запрограммированные радиостанции и установка времени.

Перегорел предохранитель. Слышен шум при переключении положения ключа зажигания.

Провода неправильно подсоединены к разъему электропитания вспомогательного оборудования автомобиля.

Пропала/не отображается индикация в окошке дисплея.

• Для диммера установлен параметр "DIM-ON" (стр. 10).
• Дисплей отключается, если нажать и удерживать кнопку OFF.
  → Нажмите кнопку OFF еще раз и удерживайте ее нажатой, пока дисплей не включится.
• Контакты загрязнены (стр. 14).

Воспроизведение компакт-дисков

Компакт-диск извлекается автоматически.

Дефект компакт-диска. →Проверьте следующее:

Не удается вставить компакт-диск.

• Уже вставлен другой компакт-диск.
• Компакт-диск вставлен с усилием, не той стороной или неправильно.

Компакт-диск не воспроизводится.

• Компакт-диск загрязнен или поврежден.
• Компакт-диски CD-R/CD-RW не предназначены для воспроизведения звука (стр. 12).

Невозможно воспроизвести файлы МР3.

Данные на компакт-диске не соответствуют формату МР3 и версии (стр. 13).

Для начала воспроизведения файлов МРЗ требуется больше времени, чем для других файлов.

Может потребоваться больше времени до начала воспроизведения следующих компакт-дисков:

– компакт-диск, записанный с использованием сложной разветвленной структуры папок;

– компакт-диск, записанный в формате Multi Session;

– компакт-диск, на который можно добавлять данные.

Компакт-диск ATRAC CD не воспроизводится.

- Компакт-диск не записан с помощью поддерживаемого программного обеспечения, например SonicStage или SonicStage Simple Burner.

- Композиции, которые не входят в группы, невозможно воспроизвести.

Не осуществляется прокрутка индикации на дисплее.

- Информация в виде бегущей строки может не отображаться для компактдисков, содержащих слишком большое количество символов.

- Параметр "A.SCRL" отключен. →Установите значение "A.SCRL-ON" (стр. 10).

Имеют место провалы звука.

- Неправильная установка. →Установите устройство под углом, не превышающим 45°, в месте, не подверженном вибрации.

- Компакт-диск загрязнен или поврежден.

Не работают кнопки управления. Компакт-диск не извлекается.

Нажмите кнопку RESET (стр. 4).

Прием радиостанций

Не удается принять радиостанции. Звук сопровождается помехами.

• Подсоедините провод питания приемной антенны (синий) или провод питания вспомогательного оборудования (красный) к проводу питания усилителя антенны автомобиля (если на заднем/боковом стекле имеется встроенная антенна диапазона FM/AM).
• Проверьте подсоединение автомобильной антенны.
• Не выдвигается автомобильная антенна.
  →Проверьте подсоединение провода питания приемной антенны.
• Проверьте частоту.

Не удается выполнить предварительную настройку.

• Сохраните в памяти правильную частоту.
  • Передаваемый радиосигнал слишком слаб.

Не удается выполнить автоматическую настройку.

• Неправильная установка режима местного поиска.
  →Настройка прерывается слишком часто: нажимайте кнопку (SENS), пока не появится индикация "LOCAL-ON".
  →При настройке пропускается станция: нажимайте кнопку (SENS), пока не появится индикация "MONO-ON", "MONO-OFF" (FM) или "LOCAL-OFF" (AM).
  • Передаваемый радиосигнал слишком слаб.
  →Выполните настройку вручную.

При приеме FM-радиостанций мигает индикация "ST".

• Выполните точную настройку частоты.
  • Передаваемый радиосигнал слишком слаб.
  → Нажмите кнопку (SENS), чтобы установить режим монофонического приема в положение "MONO-ON".

Стреопрограммы в диапазоне FM принимаются как монофонические.

Устройство находится в режиме монофонического приема радиостанций.

→ Нажимайте кнопку (SENS), пока не появится индикация "MONO-OFF".

продолжение на следующей странице →

Индикация/сообщения об ошибках

ERROR

• Компакт-диск загрязнен или вставлен нижней стороной вверх.
  →Почистите или правильно вставьте компакт-диск.
• Компакт-диск не воспроизводится по какой-то причине.
  →Вставьте другой компакт-диск.

FAILURE

Неправильное подключение громкоговорителя/усилителя.

→Для проверки подключения см. прилагаемое руководство по установке/ подключению.

L.SEEK +/-

Во время автоматической настройки включен режим местного поиска.

NO ID3

В файле МР3 не содержится информация тега ID3.

NO INFO

В файле ATRAC3/ATRAC3plus не содержится текстовая информация.

NO MUSIC

Компакт-диск не содержит музыкальных файлов.

→Вставьте компакт-диск, содержащий музыкальные файлы.

NO NAME

В композиции не содержится названия композиции/группы/компакт-диска.

OFFSET

Это может означать неисправность устройства.

→Проверьте соединение. Если сообщение об ошибке не исчезает с дисплея, обратитесь к ближайшему дилеру Sony.

READ

Устройство считывает с компакт-диска всю информацию о композициях и группе.

→Дождитесь завершения процесса считывания. Воспроизведение начнется автоматически. В зависимости от структуры компакт-диска для начала воспроизведения может потребоваться более минуты.

RESET

Управление устройством по какой-то причине невозможно.

→Нажмите кнопку RESET (стр. 4).

“”или“”

Во время перемещения вперед или назад достигнуто начало или конец компактдиска, и продолжение невозможно.

“—”

Символ не может быть отображен данным устройством.

Если в результате предлагаемых действий неполадка не будет устранена, обратитесь к ближайшему дилеру Sony.

Если устройство сдается в ремонт в случае какой-либо неполадки, возникшей при воспроизведении компакт-диска, необходимо иметь при себе компакт-диск, при воспроизведении которого обнаружилась неисправность.
