Тип устройства	Автомобильное радио с проигрывателем MD, FM/MW/LW тюнером
Модель	Sony MDXC6500RV
Размеры (Ш × В × Г)	Прибл. 178 × 50 × 183 мм
Монтажные размеры (Ш × В × Г)	Прибл. 182 × 53 × 162 мм
Вес	Прибл. 1,2 кг
Питание	Автомобильный аккумулятор 12 В постоянного тока (отрицательное заземление)

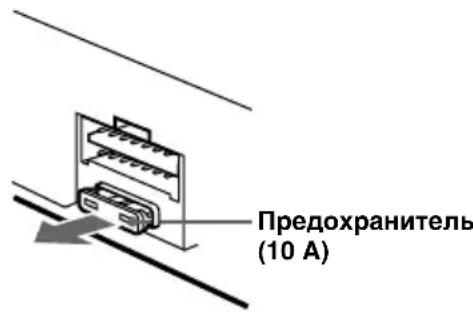

Предохранитель	Заменяемый, номинал по заводской установке
Частотный диапазон FM	87,5 – 108,0 МГц
Частотный диапазон MW	531 – 1 602 кГц
Частотный диапазон LW	153 – 279 кГц
Отношение сигнал/шум (MD)	90 дБ
Частотная характеристика (MD)	10 – 20 000 Гц
Регулировка тембра	НЧ: ±9 дБ при 100 Гц; ВЧ: ±9 дБ при 10 кГц
Сопротивление громкоговорителей	4 – 8 Ом
Функция RDS	AF, TA, PTY, CT, автоматическая перенастройка
Усиление низких частот	D-Bass (3 уровня)
Предустановка станций	FM: до 18 (по 6 на FM1/FM2/FM3), MW: 6, LW: 6
Подключение дополнительных устройств	CD/MD-чейнджеры через шину BUS
Очистка контактов	Переднюю панель снять, контакты протирать спиртом ватным тампоном
Съемная передняя панель	Да, для защиты от кражи
Пульты дистанционного управления (опция)	Поворотный дистанционный переключатель RM-X4S, беспроводной пульт RM-X91

Часто задаваемые вопросы - MDXC6500RV SONY

Как установить часы на Sony MDXC6500RV?

Нажмите MENU, затем нажимайте DISC/PRST (+/-) до появления CLOCK. Для установки часов используйте DISC/PRST, затем нажмите SEEK/AMS (+) для перехода к минутам, установите минуты DISC/PRST и подтвердите ENTER.

Как сохранить радиостанции в память?

Выберите диапазон (MODE), настройтесь на нужную станцию с помощью SEEK/AMS, затем нажмите и удерживайте номерную кнопку (1-6) около 2 секунд до появления MEM.

Как включить функцию RDS (AF/TA)?

Для альтернативных частот нажимайте AF до появления AF-ON. Для дорожных сообщений нажимайте TA до появления TA-ON. При поступлении дорожного сообщения радио автоматически переключится на него.

Что делать, если нет звука?

Проверьте, не включена ли функция ATT (приглушение). Убедитесь, что баланс (BAL) и фейдер (FAD) настроены правильно. Увеличьте громкость. Если звука нет, очистите контакты передней панели (см. руководство).

Как снять переднюю панель?

Нажмите OFF, затем OPEN. Сдвиньте панель вправо и потяните левый край на себя. Храните панель в прилагаемом футляре.

Как выполнить сброс (reset) проигрывателя?

Снимите переднюю панель, используйте острый предмет (например, шариковую ручку) для нажатия кнопки RESET, расположенной в передней части аппарата. При сбросе стираются настройки и часы.

Как использовать функцию D-Bass?

Последовательно нажимайте D-BASS для выбора уровня усиления басов (1, 2, 3) или отключения (D.BASS-OFF). Для уменьшения искажений выбирайте более низкий уровень.

Как подключить дополнительный CD/MD-чейнджер?

Подключите чейнджер через шину BUS с помощью кабеля RC-61/RC-62 (RCA). После подключения нажимайте SOURCE для выбора CD или MD, затем MODE для выбора нужного проигрывателя.

Как очистить контакты передней панели?

Отключите двигатель и выньте ключ. Снимите переднюю панель, протрите контакты на панели и аппарате ватным тампоном, смоченным спиртом. Не прикасайтесь к контактам голыми руками.

Что делать, если диск не воспроизводится?

Убедитесь, что диск вставлен правильно (этикеткой вверх) и не поврежден. Если диск автоматически выталкивается, подождите, пока температура в салоне снизится (ниже 50°C). При ошибках ERROR очистите диск или замените его.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MDXC6500RV SONY

Инструкция по эксплуатации ____ RU

Перед установкой и подсоединениями прочитайте прилагаемую инструкцию по установке и подсоединению.

Поздравляем с покупкой!

Благодарим Вас за приобретение проигрывателя мини-дисков фирмы Sony. Этот аппарат дает Вам возможность пользоваться широким кругом разнообразных функций с помощью следующих принадлежностей управления:

Приобретаемые дополнительно принадлежности:

Поворотный дистанционный переключатель RM-X4S Беспроводной пульт дистанционного управления RM-X91

В дополнение к воспроизведению содержания мини-дисков и прослушиванию радиопередач Вы можете расширить свою систему, подключив к ней приобретаемые отдельно проигрыватели компакт-/минидисков (CD/MD) ^*1 .

При использовании Вами данного проигрывателя или подключенного приобретаемого отдельно проигрывателя CD с функцией CD TEXT для воспроизведения содержания компакт-диска CD TEXT disc*2 информация с этого диска выводится на дисплей.

*1 К данному аппарату Вы можете подключить сменщики MD, сменщики CD, проигрыватели MD или проигрыватели CD.
*² Диск CD TEXT это звуковой диск, содержащий, в частности, информацию о названии диска, имени исполнителя и названиях дорожек. Эта информация записана на диске.

Только для модели MDX-C6500R

Проигрыватель мини-дисков с диапазоном FM/MW/LW

Сделано в Таиланде

Изготовитель: Сони Корпорейшн

Адрес: 6-7-35 Киташинагава, Шинагава-ку, Токио 141-0001, Япония

Меры предосторожности

• В случае если Ваш автомобиль был запаркован на солнцепеке, в результате чего произошло значительное повышение температуры в его салоне, дайте проигрывателю остыть, прежде чем начинать его эксплуатацию.
  • В случае если на проигрыватель не поступает питание, первым делом проверьте контакты. Если все в порядке, проверьте плавкий предохранитель.
• В случае если Ваш автомобиль оснащен электроприводной антенной, то при эксплуатации аппарата она будет выдвигаться автоматически.

В случае возникновения у Вас каких-либо вопросов или проблем, связанных с Вашим проигрывателем и не рассмотренных в данном Руководстве по эксплуатации, обратитесь, пожалуйста, за консультацией к ближайшему дилеру фирмы Sony.

Конденсация влаги

В дождливый день или в условиях повышенной влажности на линзах в аппарате может скапливаться влага. Ее появление нарушает нормальное функционирование аппарата. Если такое прозойдет, извлеките диск и подождите примерно полчаса, пока влага не испарится.

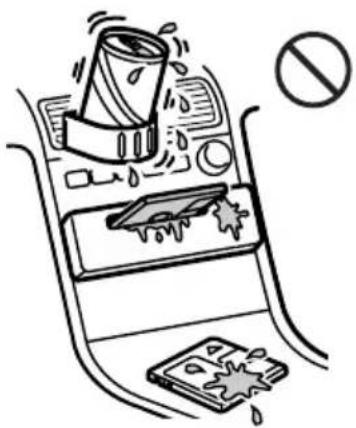

Позаботьтесь о сохранении высокого качества звучания

Если рядом с Вашей аудиоаппаратурой в салоне смонтированы держатели стаканов, будьте осторожны, чтобы не пролить на нее и на мини-диски сок или какой-либо другой сладкий напиток. Сахарный налет на аппарате или мини-диске может привести к загрязнению линз внутри проигрывателя, что вызовет ухудшение качества звука или вообще сделает невозможным его воспроизведение.

Поскольку записываемая часть диска находится в картридже и таким образом защищена от случайного контакта с пальцами и пылью, мини-диск может выдерживать довольно грубое обращение. Тем не менее, попадание грязи или пыли на поверхность картриджа или его деформация могут приводить к сбоям в работе проигрывателя. Поэтому, чтобы обеспечить оптимальное звучание, соблюдайте следующие правила.

Никогда не прикасайтесь к поверхности записываемой части диска, специально сдвигая для этого затворку картриджа. При извлечении мини-диска он может оказаться открытым. В таком случае сразу же закройте затворку картриджа.

Не подвергайте MD воздействию прямого солнечного света или источников тепла, таких, как обогреватели воздуха. Не оставляйте MD в автомобиле, запаркованном на солнцепеке, где может произойти значительное повышение температуры.

Не оставляйте MD на приборной доске или на полке за задним стеклом автомобиля, где они также могут подвергнуться перегреву.

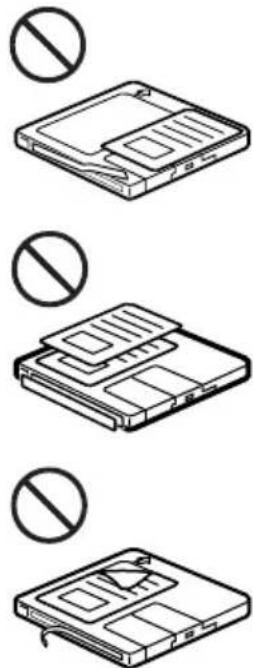

О наклеивании этикеток

Старайтесь правильно наклеивать этикетки на картриджи, поскольку в противном случае диски могут застревать в аппарате.

• Наклеивайте этикетку в предусмотренном для этого месте.
• Снимайте старые этикетки, прежде чем приклеивать новые.
• Снимайте старые этикетки, как только они начинают отклеиваться от MD.

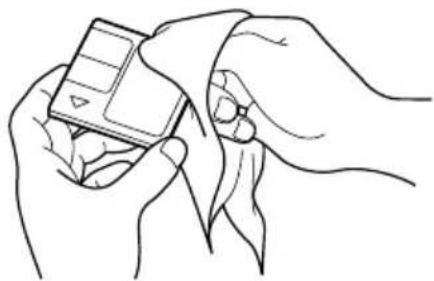

Время от времени протирайте поверхность картриджа сухой мягкой тряпочкой.

Расположение органов управления ..... 5

Начальные операции

Переустановка параметров аппарата ..... 7

Снятие передней панели 7

Включение/выключение аппарата ..... 8

Как пользоваться меню 8

Установка часов 8

Проигрыватель MD Проигрыватель CD/MD

(в комплект не входит)

Прослушивание MD 9

Повторное воспроизведение дорожек — Повтор воспроизведения ...... 11

Воспроизведение дорожек в случайном порядке — Перетасованное воспроизведение ... 11

Присвоение названия CD — Программная память CD* ...... 12

Нахождение диска по названию — Функция пролистывания* ...... 13

Выбор определенных дорожек для воспроизведения — Банк* ...... 14

* Имеющиеся функции с отдельно приобретаемым аппаратом CD/MD.

Радиоприемник

Автоматическое занесение станций в память — Функция памяти оптимальной настройки на станции (ВТМ) ...... 15

Занесение в память только нужных Вам станций .... 15

Прием занесенных в память станций ..... 16

RDS

Обзор функций RDS 17

Индикация названия станции 17

Автоматическая перенастройка на ту же программу — Альтернативные частоты (AF) ...... 17

Прослушивание дорожных сообщений ..... 18

Предустановка станций RDS с данными AF и TA 19

Нахождение станции по типу программы . 20

Автоматическая установка часов ...... 21

Прочие функции

Наклейка ярлычка на поворотный дистанционный переключатель...... 21

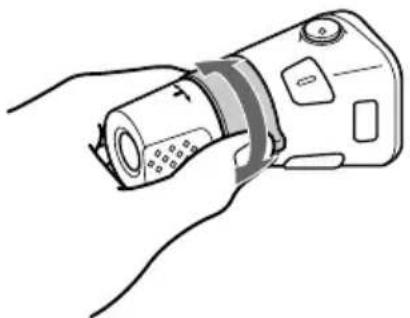

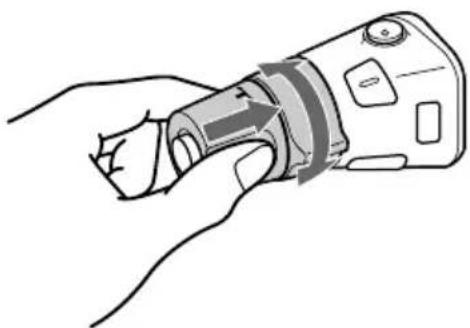

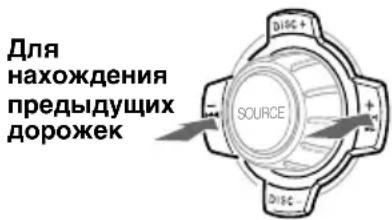

Использование поворотного дистанционного переключателя.... 22

Подстройка характеристик звука ...... 23

Приглушение звука 24

Изменение заданных параметров звука и дисплея 24

Усиление низкочастотных звуков — D-bass 25

Дополнительная информация

Технический уход 25

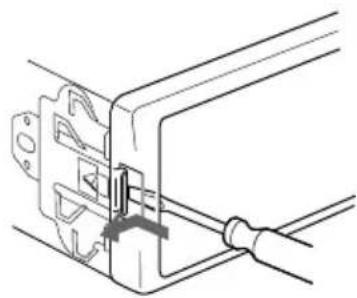

Демонтаж проигрывателя 27

Технические характеристики ...... 28

Инструкции по устранению неполадок ..... 29

Расположение органов управления

За подробностями обращайтесь к соответствующим указанным страницам.

1 Регулятор громкости 19
2 Клавиша MENU 8, 10, 12, 13, 14, 15, 16, 18, 19, 21, 24
3 Клавиши DISC/PRST +/- (Курсор вверх/вниз) 8, 10, 12, 13, 14, 15, 16, 18, 19, 20, 21, 24 При прослушивании компакт-/минидиска: смена диска 10, 13 При приеме радиопередач: выбор предварительно запрограммированных станций 16

4 Кнопка ▲ (извлечение диска) (расположена в передней части аппарата за передней панелью) 9

5 Клавиша DSPL/PTY (изменение режима дисплея/выбор типа программы) 9, 10, 12, 17, 20

6 Клавиша LIST 12 List-up 13

7 Клавиша SOURCE (выбор источника) (TUNER/CD/MD) 8, 9, 10, 13, 15, 16, 19

8 Окошко дисплея 9 Клавиша OPEN 7, 9, 26

10 Клавиша D-BASS 25 11 Клавиша SOUND 23

12 Кнопка переустановки(расположена в передней части аппарата за передней панелью) 7

13 Клавиша OFF* 7, 8, 9 14 Клавиши SEEK/AMS -/+ (Курсор влево/вправо) 8, 10, 12, 14, 16, 18, 19, 21, 23, 24

Автоматический музыкальный сенсор 10, 14
Ручной поиск 10
Поиск 15, 16, 18

16 Клавиша MODE 19 При прослушивании компакт-/минидиска: выбор проигрывателя CD/MD 9, 13 При приеме радиопередач: выбор диапазона (BAND) 15, 16

17 Сенсор для приема сигнала от беспроводного пульта дистанционного управления

18 Номерные клавиши При приеме радиопередач: Выбор предоставленного номера 15, 16, 18, 19 При прослушивании CD/MD: ① REP (повтор) 11 ② SHUF (“перетасованное” воспроизведение) 11

19 Клавиша AF 17, 18, 19 20 Клавиша TA 18, 19

* Предостережение относительно аппаратуры, установленной в автомобиле, замок зажигания в котором не имеет отдельного положения (ACC) для отключения подсоединенной аппаратуры. После выключения двигателя не забывайте нажать на две секунды кнопку OFF на аппарате, с тем чтобы отключить циферблат часов.

При слишком кратком нажатии OFF циферблат не отключается, что ведет к разрядке аккумуляторной батареи.

Расположение органов управления

Беспроводной пульт дистанционного управления RM-X91 (в комплект не входит)

Клавиши на беспроводном пульте дистанционного управления выполняют те же функции, что и соответствующие клавиши на самом проигрывателе.

1 Клавиша OFF
2 Клавиша MENU
3 Клавиша SOURCE
4 Клавиши SEEK/AMS
5 Клавиша SOUND
6 Клавиша DSPL (DSPL/PTY)
7 Клавиша АТТ
8 Клавиша LIST
9 Клавиши DISC/PRST
10 Клавиша ENTER
11 Клавиша MODE
12 Клавиши VOL

Примечания

• Проигрыватель выключенный нажатием клавиши OFF в течение 2 секунд может управляться беспроводным пультом дистанционного управления лишь в том случае, если на проигрывателе будет нажата клавиша SOURCE или если в него будет установлен диск для того, чтобы сначала привести проигрыватель в действие.
• Не оставляйте пульт дистанционного управления в тех местах, где на него могут попадать прямые солнечные лучи, например, на приборной панели или рулевом колесе. Под воздействием тепла он может деформироваться.
• Устройство для записи мини-дисков может неправильно функционировать с помощью пульта дистанционного управления, находившегося под воздействием солнечных лучей. В этом случае необходимо держать пульт дистанционного управления вблизи от датчика на устройстве.

Начальные операции

Переустановка параметров аппарата

Перед первым использованием аппарата или после замены автомобильного аккумулятора Вам следует произвести переустановку заложенных в память проигрывателя параметров. Снимите переднюю панель и нажмите кнопку переустановки с помощью заостренного предмета, например, шариковой ручки.

Примечание

При нажатии кнопки переустановки происходит стирание установленного на часах времени и некоторых других занесенных в память параметров.

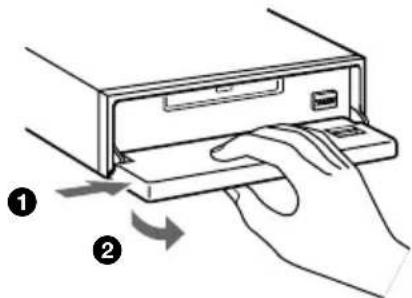

Снятие передней панели

В целях предотвращения кражи аппарата Вы можете снять с него переднюю панель.

1 Нажмите клавишу OFF.

2 Нажмите клавишу OPEN, сдвиньте переднюю панель вправо и снимите ее, потянув на себя левый край.

• Не ставьте ничего на внутреннюю поверхность передней панели.
• Старайтесь не уронить переднюю панель при ее отсоединении от аппарата.
• Если Вы снимаете панель при включенном питании, оно автоматически отключается во избежание повреждения громкоговорителей.
• Если Вы уносите переднюю панель с собой, то поместите ее в прилагаемый специальный футляр.

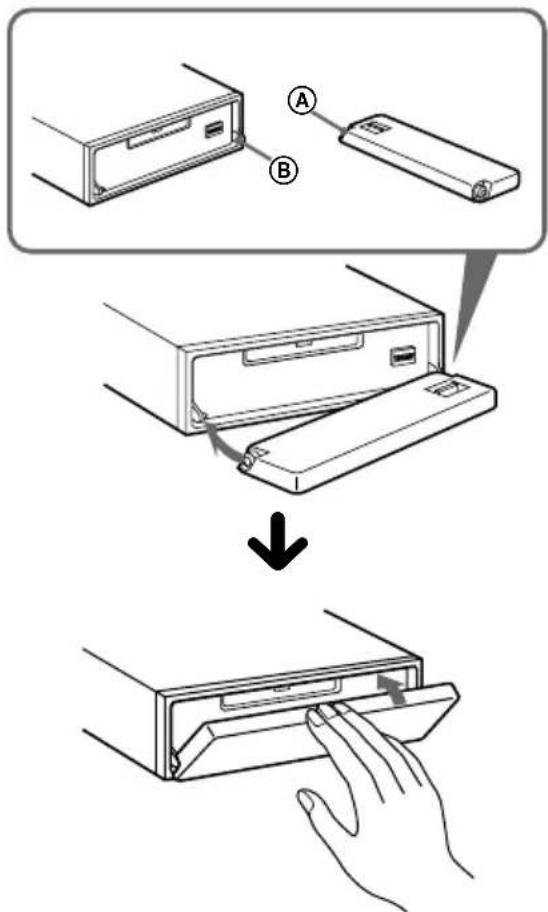

Установка передней панели

Наложите отверстие Ⓐ на передней панели на штырек Ⓑ на аппарате, как показано на рисунке, а затем вдвиньте левую сторону внутрь.

• Не устанавливайте переднюю панель верхней стороной вниз.
• При установке панели не прижимайте ее слишком сильно к проигрывателю.
• Не надавливайте и не нажимайте слишком сильно на окошко дисплея, расположенное на передней панели.
• Не подвергайте переднюю панель прямому воздействию солнечных лучей или источников тепла, таких, как автомобильная печка, и не оставляйте ее во влажном месте. Никогда не оставляйте ее на приборной доске автомобиля, запаркованного на солнцепеке или в других местах, где возможно значительное повышение температуры.

Предупреждающий сигнал

Если Вы, повернув ключ зажигания, перевели его в положение OFF, не отсоединив переднюю панель, в течение нескольких секунд будет слышен предупредительный звуковой сигнал. Если Вы не пользуетесь встроенным усилителем, а подключаете дополнительный, звуковой сигнал включаться не будет.

Включение/ выключение аппарата

Включение аппарата

Нажмите SOURCE или вставьте MD в аппарат.

Более подробную информацию об эксплуатации см. на стр. 9 (MD/CD) и на стр. 15 (радиоприемник).

Выключение аппарата

Нажмите OFF для остановки воспроизведения MD/CD или приема радиостанций (основная подсветка и дисплей сохраняются).

Нажимайте OFF в течение двух секунд для полного выключения аппарата.

Примечание

Если на замке зажигания Вашей машины нет положения ACC, не забудьте выключить аппарат нажатием OFF в течение двух секунд во избежание разрядки аккумулятора.

Как пользоваться меню

Данная магнитола работает при помощи выбора параметров из меню.

Для выбора введите сначала режим меню, а затем выберите up/down (вверх/вниз) (клавишей (+)/(-) DISC/PRST), или выберите left/right (влево/вправо) (клавишей (+)/(-) SEEK/AMS).

DISC/PRST

(+): Для выбора вверх
(-): Для выбора вниз

SEEK/AMS
(-): Для выбора влево

(+): Для выбора вправо

Примечание

При отображении меню значок “▲” в левой части дисплея показывает выбираемые кнопки DISC/PRST и SEEK/AMS.

Установка часов

Часы данного аппарата имеют 24-часовую индикацию.

Пример: установка часов на 10:08

1 Нажмите клавишу MENU, затем последовательно нажимайте на любую сторону клавиши DISC/PRST до появления на дисплее надписи "CLOCK".

Начинает мигать индикатор часа.

② Нажимайте любую сторону клавиши DISC/PRST для установки часа.

③ Нажмите на помеченную знаком (+) сторону клавиши SEEK/AMS.

Начинает мигать индикатор минут.

4 Нажимайте любую сторону клавиши DISC/PRST для установки минуты.

2 Нажмите ENTER.

Часы пошли.

По окончании установки часов дисплей возвращается в обычный режим индикации воспроизведения.

К Вашему сведению

Вы можете установить время автоматически с помощью функции RDS (см. стр. 17).

Примечание

При включенном режиме D.INFO, положение ON, всегда отображается индикация времени в том случае, если режим M.DSPL отключен, положение OFF (стр. 24).

Проигрыватель MD Проигрыватель CD/ MD (в комплект не входит)

Вы можете не только прослушивать минидиски с помощью данного аппарата, но и управлять подключнными дополнительными проигрывателями CD/MD.

Если Вы подключаете дополнительный проигрыватель CD, имеющий функцию CD TEXT, то при воспроизведении Вами диска CD TEXT информация с этого диска будет выводиться на дисплей.

Прослушивание MD

(с использованием только данного проигрывателя)

1 Нажмите OPEN и вставьте MD.

Этикеткой кверху

2 Закройте переднюю панель.

Воспроизведение начинается автоматически.

Если MD уже вставлен, то для начала воспроизведения несколько раз нажмите клавишу SOURCE, чтобы на дисплее появилась надпись "MD".

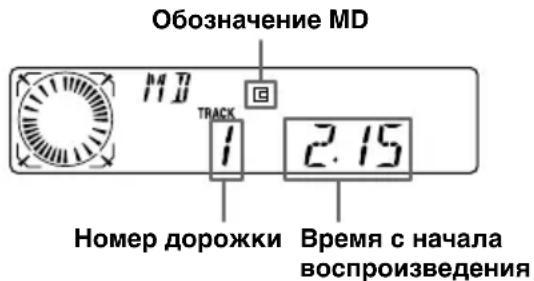

в окошке дисплея сначала появляется название мини-диска (MD)* и название дорожки, а затем - время воспроизведения.

* Только в том случае, если эти названия записаны на MD.

По окончании последней дорожки на MD

Индикатор номера дорожки возвращается к "1" и воспроизведение начинается вновь с первой дорожки MD.

Для того, чтобы Нажмите

Остановить OFF

воспроизведение

Извлечь MD OPEN затем

Воспроизведение CD или MD (с использованием дополнительного проигрывателя CD/MD)

1 Последовательным нажатием клавиши SOURCE выберите "CD" или "MD".
2 Нажимайте MODE до появления на дисплее обозначения нужного аппарата.

Начинается воспроизведение CD/MD.

Диски в используемом в данный момент проигрывателе воспроизводятся сверху вниз.

Изменение выводимого на дисплей параметра

При каждом нажатии Вами (DSPL/PTY) во время воспроизведения мини-диска, компакт-диска или CD TEXT-диска выводимый на дисплей параметр меняется следующим образом:

*1 Когда подключен дополнительный проигрыватель CD/MD.
*2 Если Вы не присвоили CD-диску или CD TEXT-диску названия ("Присвоение названия CD" на стр. 12), или если на воспроизводимом минидиске нет никакого ранее записанного названия, на дисплее появляется "DISC" и "NO NAME" (без названия).
*3 При воспроизведении диска CD TEXT после названия диска на дисплее появляется имя исполнителя. (Относится лишь к CD TEXT-дискам, содержащим имя исполнителя.)
*4 Если воспроизводимая дорожка на CD TEXT-диске или мини-диске не имеет ранее записанного названия, на дисплее появляется надпись "TRACK" и "NO NAME" (без названия).
*5 При включенной функции AF/TA.

После выбора Вами нужной позиции дисплей по прошествии нескольких секунд автоматически переходит в режим Motion Display (движущийся дисплей). В режиме Motion Display все вышеперечисленные позиции прокручиваются на дисплее поочередно, одна за другой.

Примечание

Если Вы сами присваиваете диску название, оно всегда будет выводиться на дисплей вместо персонально записанной на CD TEXT-диске информации.

Совет

Режим Motion Display можно отключить (См. раздел "Изменение заданных параметров звука и дисплея" на стр. 24.)

Автоматическая прокрутка названия диска — Auto Scroll

Если название диска, имя исполнителя или название дорожки на мини-диске или CD TEXT-диске состоит из более чем 8 знаков, то при включенной функции Auto Scroll на дисплее автоматически прокручивается следующая информация:

• При смене диска появляется название нового диска (если название диска выбрано в качестве выводимого на дисплей параметра).
• При смене дорожки появляется название новой дорожки (если название дорожки выбрано в качестве выводимого на дисплей параметра).
• При нажатии Вами SOURCE для выбора MD или CD TEXT-диска на дисплее появляется название диска или дорожки, в зависимости от заданных параметров.

Если Вы нажимаете DSPL/PTY для смены выведенного на дисплей параметра, название диска или дорожки, записанной на MD или CD TEXT-диске, прокручивается автоматически независимо от того, была ли включена Вами эта функция или нет.

1 Во время воспроизведения нажмите MENU.
2 Последовательно нажимайте на любую сторону клавиши DISC/PRST, пока на дисплее не появится надпись "A.SCRL-OFF".
3 Нажатием на помеченную знаком (+) сторону клавиши SEEK/AMS выберите "A.SCRL-ON".
4 Нажмите ENTER.

Чтобы отменить функцию автоматической прокрутки, в операции 3 выберите "A.SCRL-OFF".

Примечание

С некоторыми CD TEXT-дисками, содержащими текст с очень большим количеством знаков, может произойти следующее:

— Какие-то из знаков на дисплее не появятся.
— Функция Auto Scroll работать не будет.

Нахождение нужной дорожки — Автоматический музыкальный сенсор

Во время воспроизведения кратко нажимайте на любую сторону клавиши SEEK/AMS - по одному разу на каждую дорожку, которую вы хотите пропустить.

Для нахождения последующих дорожек

Нахождение нужного места на дорожке — ручной поиск

Во время воспроизведения нажмите на любую сторону клавиши SEEK/AMS и удерживайте ее в нажатом положении. Отпустите клавишу, когда найдете нужное место.

Для поиска вперед

Примечание

Если на дисплее появляется надпись “...” или “—” это означает, что Вы дошли до начала или, соответственно, до конца диска и дальше в этом направлении поиск неввозможен.

Поиск диска

— Непосредственный выбор диска

Когда подключен дополнительный проигрыватель компакт- или минидисков, нажатием на любую сторону клавиши DISC/PRST выберите нужный диск.

Начинается воспроизведение нужного Вам диска на задействованном в данный момент дополнительном проигрывателе компакт- или минидисков.

Повторное воспроизведение дорожек — Повтор воспроизведения

Когда воспроизведение мини-диска в основном проигрывателе завершится, диск будет автоматически воспроизведен снова. Вы можете выбрать один из следующих вариантов воспроизведения:

• REP-1 — для повторения дорожки.
• REP-2 — для повторного воспроизведения диска, установленного в дополнительном проигрывателе компактили мини-дисков.

Во время воспроизведения последовательно нажимайте ① (REP) до появления на дисплее нужной позиции.

* Вариант "REP-2" возможен только в случае подключения одного или более дополнительных проигрывателей минидисков или при подключении двух или более дополнительных проигрывателей компактдисков.

Начинается повторное воспроизведение.

Чтобы вернуться в обычный режим воспроизведения, выберите "REP-OFF".

Воспроизведение дорожек в случайном порядке

— Перетасованное воспроизведение

Вы можете выбрать:

• SHUF-1 — для воспроизведения дорожек прослушиваемого в данный момент диска в случайном порядке.
• SHUF-2 — для воспроизведения дорожек в случайной последовательности на задействованном в данный момент проигрывателе компакт-/мини-дисков.
• SHUF-ALL — для воспроизведения всех дорожек в случайной последовательности на всех дополнительных проигрывателях компакт-/мини-дисков.

Во время воспроизведения последовательно нажимайте ② (SHUF) до появления на дисплее нужной позиции.

* Варианты "SHUF-2" и "SHUF-ALL" возможны только в случае подключения одного или более дополнительных проигрывателей мини-дисков или подключении двух или более дополнительных проигрывателей компакт- дисков.

Начинается "перетасованное" воспроизведение.

Чтобы вернуться в обычный режим воспроизведения, выберите "SHUF-OFF".

Присвоение названия CD

— Программная память CD (Для проигрывателя CD с функцией авторского наименования файлов CUSTOM FILE)

Вы можете присвоить каждому диску собственное название. Для каждого диска можно ввести до 8 знаков. Если Вы присвоите CD название, Вы можете потом найти его по этому названию (см. стр. 13) и выбрать отдельные дорожки, которые хотите воспроизвести (см. стр. 14).

1 Начните воспроизведение диска, которому Вы хотите дать наименование.
2 Нажмите MENU, затем последовательно нажимайте на любую сторону клавиши DISC/PRST, пока на дисплее не появится надпись "NAME EDIT".
3 Нажмите ENTER. Режим редактирования названия

Устройство будет циклически воспроизводить диск во время ввода названия.

4 Введите знаки.

① Последовательно нажимая на помеченную знаком (+) сторону клавиши DISC/PRST, выберите нужные знаки.

При последовательном нажатии на помеченную знаком (−) сторону клавиши DISC/PRST знаки появляются на дисплее в обратном порядке.

Если Вы хотите сделать пробел между знаками, выберите “_” (нижнее тире).

② Найдя нужный знак, нажмите на помеченную знаком (+) сторону клавиши SEEK/AMS.

Начинает мигать следующий знак.

Если нажать на помеченную знаком (−) сторону клавиши of (SEEK/AMS), на дисплее начнет мигать предыдущий знак.

③ Повторите операции ① и ② для ввода всего названия.

5 Для возвращения к обычному режиму воспроизведения нажмите ENTER.

Советы

• Для того чтобы стереть/исправить название, введите “_” (нижнее тире) для каждого исправляемого знака.
• Начать процесс наименования диска можно и по-другому: вместо описанных выше операций 2 и 3 нажмите на две секунды клавишу LIST. Вы также можете завершить этот процесс, нажав на две секунды LIST вместо осуществления операции 5.
• Вы можете присваивать названия компактдискам на проигрывателе не имеющем функции авторского наименования файлов, если он подсоединен к проигрывателю CD, имеющему эту функцию. Имя диска вводится в память устройства для компакт-дисков с функцией авторского наименования файлов.

Вывод на дисплей запрограммированных параметров

Во время воспроизведения CD или CD TEXT-диска нажмите DSPL/PTY.

При каждом нажатии DSPL/PTY во время воспроизведения CD или CD TEXT-диска позиция на дисплее меняется следующим образом:

*1 Когда подключен дополнительный проигрыватель компакт-дисков.
*² Если Вы подключаете дополнительный проигрыватель CD, имеющий функцию CD TEXT, то при воспроизведении Вами диска CD TEXT информация с этого диска будет выводиться на дисплей.
*3 Когда включена функция AF/TA.

Стирание запрограммированного диска

1 Последовательным нажатием SOURCE выберите позицию "CD".

2 Нажимайте последовательно кнопку MODE, чтобы выбрать проигрыватель компакт-дисков с функцией CUSTOM FILE.

3 Нажмите MENU, затем последовательно нажимайте на любую сторону клавиши DISC/PRST, пока на дисплее не появится надпись "NAME DEL".

4 Нажмите ENTER.

5 Последовательным нажатием на любую сторону клавиши DISC/PRST выберите название диска, которое вы хотите стереть.

6 Нажмите ENTER на две секунды. Название стерто. Если Вы хотите стереть другие названия, повторите операции 5 и 6.

7 Дважды нажмите MENU. Проигрыватель возвращается в обычный режим воспроизведения CD.

Примечания

• Чтобы стереть информацию о диске, компакт-диск необходимо воспроизводить на том устройстве для компакт-дисков, на котором хранится стираемая информация.
• Если индивидуальная метка диска с функцией CD TEXT стерта, на дисплее появится оригинальная информация CD TEXT.

Нахождение диска по названию

— Функция пролистывания (Для проигрывателя компакт-дисков с функцией CD TEXT/CUSTOM FILE или для проигрывателя минидисков)

Эту функцию можно использовать для дисков с назначенными пользователями названиями или для дисков с функцией CD TEXT.

Можно определить диск по

— его заданному пользователем названию: когда Вы назначаете название для компакт- или мини-диска, используя проигрыватель компакт-дисков с функцией CUSTOM FILE или проигрыватель мини-дисков. (Дополнительную информацию о наименованиях дисков см. в разделах "Добавление меток на компакт-диске" на стр. 12).
— по информации CD TEXT: при воспроизведении компакт-диска с CD TEXT на проигрывателе компакт-дисков с функцией CD TEXT.

1 Нажмите LIST.

На дисплее появляется название воспроизводимого диска.

В случае присвоения Вами запрограммированного названия CD TEXT-диску, последнее замещает собой изначальную CD TEXT-информацию.

2 Последовательно нажимайте на любую сторону клавиши DISC/PRST, пока не найдете нужный диск.

3 Для воспроизведения диска нажмите ENTER.

Примечания

• При использовании пульта дистанционного управления для возврата в режим обычного воспроизведения нажмите кнопку LIST. При использовании одних только кнопок аппарата через 5 секунд на дисплее появится индикация обычного режима воспроизведения.
• Во время воспроизведения MD или CD TEXT-диска названия дорожек на дисплей не выводятся.
• Если в проигрывателе CD/MD нет дисков, на дисплее появляется надпись "NO DISC".
• Если диску не было присвоено авторского наименования, на дисплее появляется "*******"
• Некоторые буквы на дисплей выведены быть не могут при воспроизведении мини-диска или CD TEXT-диска.
• Если проигрыватель еще не считал информацию имеющуюся на диске, на дисплее появляется "NOT READ".

Выбор определенных дорожек для воспроизведения

— Банк

(Для проигрывателя CD с функцией авторского наименования файлов CUSTOM FILE)

Присвоение диску названия дает Вам возможность по собственному выбору пропускать или воспроизводить записанные на нем дорожки.

1 Начните воспроизведение диска, которому хотите присвоить название.
2 Нажмите MENU, затем последовательно нажимайте на любую сторону клавиши DISC/PRST, пока на дисплее не появится надпись "BANK SEL".
3 Нажмите ENTER.

Режим редактирования каталога

4 Присвоение названия дорожкам.

① Последовательным нажатием на любую сторону клавиши SEEK/AMS выберите дорожку, которой хотите присвоить нахзвание.
② Последовательным нажатием ENTER выберите "PLAY" или "SKIP".

5 Чтобы установить "PLAY" или "SKIP", повторите операцию 4.

6 Дважды нажмите MENU.

Проигрыватель возвращается в обычный режим воспроизведения CD.

Примечания

• Вы можете установить параметры "PLAY" и "SKIP" не более чем для 24 дорожек.
• Параметр "SKIP" не может быть установлен для всех дорожек на CD.

Воспроизведение только нужных Вам дорожек

Вы можете выбрать:

• "BANK-ON" — для воспроизведения дорожек с заданным параметром "PLAY".
• "BANK-INV" (Inverse наоборот) — для воспроизведения дорожек с заданным параметром "SKIP".

1 Во время воспроизведения нажмите MENU, затем последовательно нажимайте на любую сторону клавиши DISC/PRST до появления на дисплее надписи "BANK-ON", "BANK-INV", или "BANK-OFF".
2 Последовательно нажимайте на помеченную знаком (+) сторону клавиши SEEK/AMS, пока на дисплее не появится нужная позиция.

Воспроизведение начинается с дорожки, следующей за проигрываемой в настоящий момент.

Чтобы вернуться в обычный режим воспроизведения, в операции 2 выберите "BANK-OFF".

Радиоприемник

Автоматическое занесение станций в память

— Функция памяти оптимальной настройки на станции (ВТМ)

Аппарат выбирает станции с наиболее сильным сигналом и запоминает их в порядке их рабочих частот. Вы можете занести в память до 6 станций в каждом диапазоне волн (FM1, FM2, FM3, MW и LW).

Предостережение

При настройке на станции во время управления автомобилем во избежание аварии используйте функцию памяти оптимальной настройки.

1 Последовательным нажатием клавиши SOURCE выберите в качестве источника радиоприемник. При каждом нажатии Вами клавиши SOURCE источник меняется следующим образом:

* Если соответствующая дополнительная аппаратура не подключена, эта позиция на дисплее не появится.

2 Последовательным нажатием клавиши MODE выберите диапазон волн.

При каждом нажатии клавиши MODE диапазон меняется следующим образом:

3 Нажмите MENU, затем последовательно нажимайте на любую сторону клавиши DISC/PRST до появления на дисплее надписи "ВТМ".

4 Нажмите ENTER. Радиостанции закрепляются за номерными кнопками и хранятся в памяти аппарата в порядке их рабочих частот.

При занесении станции в память раздается звуковой сигнал.

Примечания

• Аппарат не заносит в память станции со слабым сигналом. Если удается настроиться лишь на ограниченное число станций, за некоторыми номерные клавишами сохранятся ранее закрепленные станции.
• Если на дисплей выведен какой-либо номер, аппарат заносит новые станции в память, начиная с этого номера.
• В случае если в проигрывателе нет MD, на дисплее появляется лишь обозначение диапазона волн, даже если Вы нажимаете клавишу SOURCE.

Занесение в память только нужных Вам станций

Вы можете занести в память до 18 станций FM (по 6 станций на каждый из поддиапазонов FM1, FM2 и FM3), до 6 станций MW и до 6 станций LW в любой последовательности по своему выбору.

1 Последовательным нажатием клавиши SOURCE выберите в качестве источника сигнала радиоприемник.
2 Последовательным нажатием клавиши MODE выберите диапазон волн.
3 Нажимая на любую сторону клавиши SEEK/AMS, настройтесь на волну станции, которую хотите занести в память под данной номерной клавишей.
4 Нажмите на две секунды соответствующую номерную клавишу (с ① по ⑥) до появления на дисплее надписи "МЕМ".

На дисплее загорается номер данной клавиши.

Примечание

Если Вы заносите в память новую станцию под номерной клавишей, за которой уже закреплена другая станция, то место ранее занесенной в память станции займет новая станция.

Прием занесенных в память станций

1 Последовательным нажатием клавиши SOURCE выберите в качестве источника сигнала радиоприемник.
2 Последовательным нажатием MODE выберите диапазон волн.
3 Нажмите номерную клавишу (с ① по ⑥), под которой в память занесена нужная Вам станция.

Совет

Для настройки на станции в том порядке, в котором они занесены в память, нажимайте на любую сторону клавиши DISC/PRST (Функция поиска запрограммированных станций Preset Search Function).

Если Вы не можете настроиться на предустановленную станцию

Чтобы начать поиск нужной станции, нажмите на любую сторону клавиши SEEK/AMS (автоматическая настройка).

Сканирование прекращается, когда аппарат находит какую-нибудь станцию. Последовательно нажимайте на любую сторону (SEEK/AMS), пока не поймаете сигнал нужной Вам станции.

Примечание

Если автоматическая настройка останавливается слишком часто, нажмите MENU), затем последовательно нажимайте на любую сторону DISC/PRST, пока на дисплее не появится надпись "LOCAL" (режим локального поиска). После этого нажатием на помеченную знаком (+) сторону клавиши SEEK/AMS выберите "LOCAL-ON" и нажмите ENTER. Настройка будет производиться только на станции с относительно сильным сигналом.

К Вашему сведению

• Когда Вы выбрали параметр "LOCAL-ON" на дисплее, пока аппарат ведет поиск станции, видна надпись "L.SEEK".
• Если Вам известна рабочая частота станции, передачу которой Вы хотите слушать, то нажмите на какое-то время на любую сторону клавиши (SEEK/AMS), пока на дисплее не появится эта частота (ручная настройка).

При слабом приеме стереопрограмм FM — монофонический режим

1 Во время приема радиопередачи нажмите MENU, затем последовательно нажимайте на любую сторону клавиши DISC/PRST, пока на дисплее не появится надпись "MONO-OFF".

2 Нажимайте на помеченную знаком (+) сторону клавиши SEEK/AMS, пока на дисплее не появится надпись "MONO-ON".

Звучание улучшится, но будет монофоническим ("ST" исчезнет с дисплея).

3 Нажмите ENTER.

Чтобы вернуться к обычному режиму, в операции 2 выберите "MONO-OFF".

Обзор функций RDS

Система передачи радиоданных (RDS) - это трансляционная служба, которая позволяет станциям FM передавать дополнительную цифровую информацию вместе с обычным радиосигналом. Ваша автомобильная система предоставляет Вам множество возможностей. Вот лишь некоторые из них: автоматическая перенастройка на ту же программу, прослушивание дорожных сообщений и нахождение станции по типу передаваемой ею программы.

Примечания

• В зависимости от страны и региона могут быть доступны не все функции RDS.
• Система RDS может не сработать должным образом, если передаваемый сигнал слишком слаб или если станция, на волну которой Вы настроились, не передает данных RDS.

Индикация названия станции

Название принимаемой в данный момент станции высвечивается на дисплее.

Выберите станцию FM (см. стр. 16)

Если Вы настроились на станцию FM, которая передает данные RDS, то название этой станции загорается на дисплее.

Индикация “*” означает, что принимается сигнал станции RDS.

Изменение показаний дисплея

При каждом нажатии Вами клавиши DSPL/PTY) показания дисплея меняются следующим образом:

название станции (Частота) ↔ Данные PTY

После выбора нужного параметра дисплей автоматически переходит в режим Motion Display (Движущийся дисплей) через несколько секунд. В режиме движущийся дисплей все параметры прокручиваются на дисплее один за другим поочередно.

Совет

Режим Motion Display можно отключить (См. раздел "Изменение заданных параметров звука и дисплея" на стр. 24.)

Примечание

В случае если станция, на волну которой Вы настроились, не передает данных RDS, на дисплее загорается надпись "NO NAME".

Автоматическая перенастройка на ту же программу

— Альтернативные частоты (AF)

Функция альтернативных частот (AF) автоматически выбирает волну с наиболее сильным сигналом в данной радиотрансляционной сети и перенастраивается на нее. Благодаря этой функции Вы можете во время дальних поездок непрерывно слушать одну и ту же программу, не испытывая необходимости вручную перенастраивать приемник с одной волны на другую.

Смена частот осуществляется автоматически.

1 Выберите станцию FM (см. стр. 16).
2 Последовательно нажимайте AF до появления на дисплее надписи "AF-ON".

Аппарат начинает поиск работающего на альтернативной волне другого передатчика с более сильным сигналом в этой же радиотрансляционной сети.

Примечания

• Если в данном районе нет альтернативного передатчика или если Вам нет необходимости его искать, отключите функцию AF последовательным нажатием клавиши AF до появления на дисплее надписи "AF-OFF".
• Если на дисплее попеременно мигают "NO AF" и название станции, это означает, что аппарат не может найти работающего на альтернативной волне другого передатчика в данной трансляционной сети.
• Если название станции начинает мигать после ее выбора при включенной функции AF, это указывает на отсутствие альтернативной частоты.

Пока на дисплее (в течение восьми секунд) мигает название станции, нажмите на любую сторону клавиши (SEEK/AMS). Аппарат начнет поиск другой частоты с теми же данными PI (программная идентификация) (на дисплее появляется надпись "PI SEEK" и звук не слышен). Если приемник не может найти другую частоту, на дисплее появляется надпись "NO PI" и аппарат возвращается к ранее выбранной частоте.

Прослушивание региональной программы

Функция "REG-ON" (региональная функция) данного приемника позволяет Вам оставаться настроенным на региональную программу без переключения на другую региональную станцию. (Заметьте, что при этом Вы должны включить функцию AF).

Изготовителем приемник установлен на "REG-ON", но если Вы хотите отключить эту функцию, сделайте следующее.

1 Во время приема радиопередачи нажмите MENU, затем последовательно нажимайте на любую сторону клавиши DISC/PRST, пока на дисплее не появится надпись "REG".
2 Нажимайте на помеченную знаком (+) сторону клавиши SEEK/AMS до появления на дисплее надписи "REG-OFF".
3 Нажмите ENTER. Учтите, что при выключенной региональной функции (положение "REG-OFF") приемник может переключаться на другую региональную станцию в той же радиотрансляционной сети.

Для того чтобы вновь включить региональную функцию, в вышеописанной операции 2 выберите "REG-ON".

Примечание

Данная функция не работает в Соединенном Королевстве и в некоторых других странах.

Функция местной увязки (только в Соединенном Королевстве)

Функция местной увязки позволяет Вам настраиваться на волну других местных станций в данном районе, даже если они не занесены в память Вашего приемника под номерными клавишами.

1 Нажмите номерную клавишу, за которой закреплена какая-либо местная станция.

2 Не позже чем через 5 секунд вновь нажмите эту номерную клавишу.

3 Повторяйте эту операцию до тех пор, пока не настроитесь на волну нужной Вам станции.

Прослушивание дорожных сообщений

Транслируемые данные дорожных сообщений (ТА) и дорожных программ (ТР) позволяют Вам автоматически настраиваться на станцию FM, передающую дорожные сообщения, даже если Вы в это время слушаете другой программный источник.

Последовательно нажимайте TA до появления на дисплее надписи "TA-ON".

Приемник начинает поиск станций, передающих информацию о дорожном движении. По нахождении станции, передающей дорожные сообщения, на дисплее загорается "ТР".

Начинается дорожное сообщение, индикатор "ТА" загорается и мигает до тех пор, пока сообщение не закончится.

Совет

Если дорожное сообщение начинается во время прослушивания Вами другого программного источника, приемник автоматически переключается на это сообщение, а по его окончании возвращается к первоначальному источнику.

Примечания

• Если станция, на волну которой Вы настроились, не передает дорожных сообщений, на дисплее в течение пяти секунд мигает "NO TP", затем аппарат начинает поиск станции, передающей дорожные сообщения.
• Если вместе с "TP" на дисплее появляется надпись "EON", то это означает, что данная станция использует транспортные сообщения других станций в той же радиотрансляционной сети.

Для отключения текущего дорожного сообщения

нажмите TA, SOURCE или MODE.

Чтобы отменить прием всех дорожных сообщений, отключите данную функцию, нажимая клавишу (ТА) до появления на дисплее надписи "ТА-OFF".

Предустановка громкости дорожных сообщений

Вы можете заранее задать уровень громкости дорожных сообщений, чтобы не пропустить какое-либо из них. Когда начнется дорожное сообщение, громкость будет автоматически настроена на предустановленный уровень.

1 Поверните ручку регулятора громкости для того, чтобы настроить необходимый уровень громкости.

2 Нажмите TA на две секунды. На дисплее появляется надпись "ТА", и установка заносится в память.

Прием чрезвычайных сообщений

Если во время прослушивания радиопередачи поступает чрезвычайное сообщение, программа автоматически переключается на него. Если же Вы слушаете не приемник, а другой источник, чрезвычайные сообщения будут слышны только при включенной функции "AF" или "TA" в положении ON. В таком случае аппарат автоматически переключается на эти сообщения, независимо от того, какой источник Вы прослушиваете в данный момент.

Предустановка станций RDS с данными AF и TA

Во время предустановки Вами станций RDS приемник заносит в память данные станции, а также ее частоту, так что при настройке на предоставленную станцию Вам не нужно каждый раз включать функцию AF или TA. Вы можете выбрать разные установки ("AF", "TA" или обе) для разных станций или одни и те же установки для всех занесенных в память станций.

Занесение в память одинаковых установок для всех предоставленных станций

1 Выберите диапазон FM (см. стр. 15).

2 Нажатием AF и/или TA выберите "AF-ON" и/или "TA-ON."

Учтите, что в случае выбора Вами "AF-OFF" или "TA-OFF" в память заносятся не только станции, транслирующие данные RDS, но и другие станции.

3 Нажмите MENU, затем последовательно нажимайте на любую сторону DISC/PRST, пока на дисплее не появится надпись "BTM".

4 Нажимайте на помеченную знаком (+) сторону клавиши SEEK/AMS, пока на дисплее не замигает надпись "ВТМ".

5 Нажмите ENTER.

Занесение в память различных установок для каждой предустановленной станции

1 Выберите диапазон FM и настройтесь на нужную Вам станцию (см. стр. 16).

2 Нажатием AF и/или TA выберите "AF-ON" и/или "TA-ON".

3 Нажмите и удерживайте в нажатом положении соответствующую номерную клавишу до появления на дисплее "MEM".

Для занесения в память других станций повторите все шаги, начиная с операции 1.

Нахождение станции по типу программы

Вы можете найти нужную Вам станцию, выбрав один из перечисленных ниже типов программ.

Типы программ Надпись на дисплее
Новости NEWS
Текущие события AFFAIRS
Информация INFO
Спорт SPORT
Образование EDUCATE
Радиоспектакли DRAMA
Культура CULTURE
Наука SCIENCE
Разное VARIED
Поп-музыка POP M
Рок ROCK M
Музыка для тех, кто в EASY M пути
Легкая классика LIGHT M
Классика CLASSICS
Прочие типы музыки OTHER M
Погода WEATHER
Финансы	FINANCE
Программы для детей	CHILDREN
Общественная жизнь	SOCIAL A
Религия	RELIGION
Звонки в прямой эфир	PHONE IN
Путешествия TRAVEL
Досуг	LEISURE
Джазовая музыка	JAZZ
Музыка “кантри”	COUNTRY
Национальная музыка	NATION M
Старые шлягеры	OLDIES
Народная музыка	FOLK M
Документальные программы	DOCUMENT
Без определения	NONE

Примечание

В некоторых странах, где данные PTY (выбор типа программы) не транслируются, Вы не сможете использовать эту функцию.

1 Во время приема передачи в диапазоне FM нажимайте DSPL/PTY до появления на дисплее "PTY".

В случае если станция транслирует данные PTY, на дисплее появляется название типа, к которому относится прослушиваемая передача. Если же принимаемая станция не является станцией RDS или если данные RDS не принимаются, на дисплее появляется “----”.

2 Последовательно нажимайте DISC/PRST до появления нужного Вам типа программы.

Типы программ появляются на дисплее в указанном выше порядке. Учтите, что вы не можете выбрать для поиска позицию "NONE" (без определения).

Приемник начинает поиск станции, транслирующей выбранный тип программы.

Автоматическая установка часов

Часы приемника устанавливаются автоматически при приеме данных CT (время), передаваемых станциями RDS.

1 Во время приема радиопередачи нажмите MENU, затем последовательно нажимайте на любую сторону клавиши DISC/PRST, пока на дисплее не появится надпись "CT".

2 Последовательно нажимайте на помеченную знаком (+) сторону клавиши (SEEK/AMS), пока на дисплее не появится надпись "CT-ON". Часы установлены.

3 Чтобы вернуться к обычному дисплею, нажмите ENTER.

Чтобы отключить функцию "СТ"

При осуществлении операции 2 выберите "CT-OFF".

Примечания

• Функция "СТ" может не работать, даже если осуществляется прием передачи станции RDS.
• Время, установленное с помощью функции "СТ", может отличаться от фактического времени.

Прочие функции

Данным аппаратом можно также управлять с помощью поворотного дистанционного переключателя (не входит в комплект).

Наклейка ярлычка на поворотный дистанционный переключатель

В зависимости от того, где Вы устанавливаете поворотный дистанционный переключатель, наклейте на него соответствующий ярлычок, как это показано на рисунке ниже.

Использование поворотного дистанционного переключателя

Поворотный переключатель выполняет свои функции при нажатии Вами находящихся на нем клавиш и/или задействовании поворотных органов управления. С помощью поворотного переключателя Вы также можете управлять подключенным дополнительным проигрывателем компакт- или минидисков.

Посредством нажатия клавиш (SOURCE и MODE)

При каждом нажатии Вами клавиши SOURCE источник меняется следующим образом:

Tuner (приемник) → CD* → MD

* Если соответствующая дополнительная аппаратура не подключена, данная позиция на дисплее не появится.

Нажатие клавиши MODE изменяет функцию следующим образом:

• Приемник: FM1 → FM2 → FM3 → MW → LW
• Проигрыватель CD*: CD1 → CD2 → ...
• Проигрыватель MD*: MD1 → MD2 → ...

* Если соответствующая дополнительная аппаратура не подключена, данные позиции на дисплее не появляются.

Посредством вращения регулятора (регулятор SEEK/AMS)

Поверните и отпустите регулятор, чтобы:

• Найти нужную дорожку на диске. Поверните и держите регулятор, пока не найдете искомое место на дорожке, а затем отпустите его, чтобы начать воспроизведение.
  • Автоматически настроиться на станцию. Чтобы найти нужную станцию, поверните и держите регулятор.

Посредством вращения регулятора (регулятор PRESET/DISC) с его одновременным нажатием

Нажмите на регулятор и поверните его для:

• Приема станций, занесенных в память под номерными клавишами.
• Смены диска.

Прочие операции

Вращением регулятора VOL устанавливается уровень громкости.

Нажатием клавиши DSPL на дисплей выводятся занесенные в память названия.

Совет

Если замок зажигания Вашего автомобиля не имеет специального положения АСС (для включения/отключения подсоединенной аппаратуры), не забывайте каждый раз после выключения двигателя на две секунды нажимать клавишу OFF, чтобы отключить циферблат часов.

Изменение рабочего направления

Заводская установка рабочего направления регуляторов показана на приводимом ниже рисунке.

Для увеличения

Для уменьшения

Если Вы хотите смонтировать поворотный переключатель на правой стороне колонки рулевого управления, то можете изменить рабочее направление регуляторов на обратное.

Нажмите клавишу SOUND на две секунды, одновременно нажимая на регулятор VOL.

Совет

Рабочее направление этих регуляторов поворотного переключателя Вы также можете менять, используя для этого Ваш проигрыватель. (См. раздел "Изменение заданных параметров звука и дисплея" на стр. 24.)

Подстройка характеристик звука

Вы можете подрегулировать низкие и высокие частоты, баланс каналов и баланс передних и задних громкоговорителей. Вы можете заложить в память отдельные уровни низких и высоких частот для каждого источника.

1 Последовательным нажатием клавиши SOUND выберите параметр, который Вы хотите подстроить. При каждом нажатии Вами SOUND выбранный параметр меняется следующим образом: BAS (низкие частоты) → TRE (высокие частоты) → BAL (баланс лев./прав. каналов) → FAD (балансировка передних и задних громкоговорителей)

2 Настройте выбранный параметр нажатием на одну из сторон SEEK/AMS.

При настройке с помощью поворотного переключателя нажмите SOUND и поворачивайте регулятор VOL (Громкость).

Примечание

Подстройка должна осуществляться в течение трех секунд после выбора нужного параметра.

Приглушение звука

(При помощи поворотного дистанционного переключателя или пульта дистанционного управления)

Нажмите ATT на поворотном переключателе или на беспроводном пульте дистанционного управления.

На дисплее ненадолго загорается "ATT-ON".

Для восстановления предыдущего уровня громкости вновь нажмите ATT.

К Вашему сведению

Если интерфейсный кабель Вашего автомобильного телефона подключен к проводу АТТ, то при поступлении телефонного звонка проигрыватель автоматически снижает громкость (функция Telephone ATT). (Касается только моделей MDX-C6500RX/C6500RV/C6500R.)

Изменение заданных параметров звука и дисплея

Вы можете задать следующие параметры: SET (установка)

• CLOCK (часы) (стр. 8)
  • CT (время) (стр. 21)
• ВЕЕР — включение/выключение звукового сигнала.
• RM (поворотный дистанционный переключатель) — для изменения рабочего направления регуляторов поворотного переключателя.
  — Выберите "NORM" для использования поворотного переключателя в положении, определенном изготовителем.
  — Выберите "REV" в случае монтажа поворотного переключателя на правой стороне рулевой колонки.

DIS (дисплей)

• D.INFO (двойная информация) — одновременный показ на дисплее часов и режима воспроизведения (положение "ON").
- Регулятор DIMMER — для приглушения подсветки дисплея (ON) или неприглушения (OFF). (Только у модели MDX-C6500RV.)
- M.DSPL (движущийся дисплеи) — включение/выключение движущегося дисплеи.
• A.SCRL (автоматическая прокрутка) (см. стр. 10)

Примечание

В случае если Вы не пользуетесь встроенным усилителем, а подключаете дополнительный, звуковой сигнал отключается.

1 Нажмите MENU.

2 Нажимайте на любую сторону клавиши DISC/PRST до появления на дисплее нужного Вам параметра.

При каждом нажатии Вами на помеченную знаком (−) сторону клавиши DISC/PRST параметр меняется следующим образом:

*1 Только у модели MDX-C6500RV
*2 Когда на аппарате не воспроизводится компакт-диск с функцией CD TEXT или мини-диск, эта индикация отображаться не будет.

Примечание

В зависимости от источника на дисплей выводятся разные параметры.

Совет

Вы можете легко переключатся с одной категории на другую ("SET", "DIS", "P/M" (режим воспроизведения) и "EDT" (режим редактирования), нажимая на две секунды на любую сторону клавиши DISC/PRST.

3 Нажатием на помеченную знаком (+) сторону клавиши SEEK/AMS выберите нужную позицию (например, ON или OFF).

4 Нажмите ENTER.

По окончании установки режима аппарат возвращается в обычный режим воспроизведения.

Усиление низкочастотных звуков — D-bass

Данный аппарат дает Вам возможность наслаждаться четким и мощным звучанием басов.

Функция D-bass усиливает мощность низкочастотного и высокочастотного сигнала, обеспечивая большую крутизну его характеристики, чем обычные усилители низких частот.

Вы можете четче слышать басовые тона даже при неизменном уровне звука в вокальном диапозоне. С помощью клавиши D-BASS Вы можете легко акцентировать и регулировать низкочастотные звуки.

Корректировка низкочастотной кривой

Последовательным нажатием D-BASS выведите на дисплей нужный уровень нижних частот.

Чтобы отключить эту функцию, выберите "D.BASS-OFF."

Примечание

В случае появления искажений звука на низких частотах выберите менее эффективный уровень "D.BASS" или подрегулируйте уровень громкости.

Дополнительная информация

Технический уход

Замена плавкого предохранителя

При замене плавкого предохранителя следите за тем, чтобы новый предохранитель был рассчитан на ту же силу тока, что и предохранитель, изначально установленный изготовителем. В случае если предохранитель перегорит, проверьте контакты питания и замените предохранитель. Если после замены предохранитель перегорит вновь, это может свидетельствовать о какой-то внутренней неисправности аппарата. В таком случае проконсультируйтесь с ближайшим дилером фирмы Sony.

Внимание!

Ни при каких обстоятельствах не используйте плавкий предохранитель, рассчитанный на большую силу тока, чем предохранитель, изначально установленный в данном проигрывателе, поскольку в противном случае проигрыватель может быть поврежден.

Очистка контактов

В работе проигрывателя могут происходить сбои в случае загрязнения контактов между ним и передней панелью. Во избежание этого нажмите OPEN, откройте переднюю панель, отсоедините ее и зачистите контакты ватным тампоном, смоченным в спирте. Не прилагайте при этом излишнюю силу, поскольку иначе контакты могут быть повреждены.

Тыльная сторона передней панели

Примечания

• В целях безопасности перед очисткой контактов выключите двигатель автомобиля и выньте ключ из замка зажигания.
- Не прикасайтесь к контактам голыми пальцами или какими бы то ни было металлическими предметами.

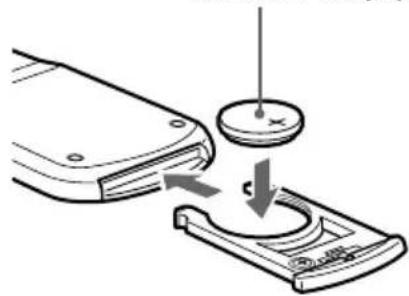

Замена литиевой батарейки

Когда батарейка садится, дальность действия беспроводного пульта дистанционного управления сокращается. Замените севшую батарейку на новую литиевую батарейку CR2025.

Стороной со знаком + кверху

О литиевой батарейке

• Храните литиевую батарейку в недоступном для детей месте. При случайном проглатывании батарейки немедленно обратитесь к врачу.
- Протрите батарейку сухой тряпочкой для обеспечения лучшего контакта.
- При установке батарейки соблюдайте правильную полярность.
- Не берите батарейку металлическими щипцами, поскольку это может привести к короткому замыканию.

ВНИМАНИЕ!

При неправильном обращении батарейка может взорваться. Не пытайтесь ее перезарядить или разобрать и не бросайте ее в огонь.

Демонтаж проигрывателя

1 После снятия передней панели нажмите с помощью узкой отвертки на зажим внутри передней крышки и аккуратно ее освободите.

2 Повторите операцию 1 с правой стороны.

Передняя крышка снята.

3 С помощью тонкой отвертки нажмите на фиксатор с левой стороны аппарата, а затем потяните за левую сторону на себя, пока защелка не выйдет из монтажной скобы.

4 Повторите операцию 3 с правой стороны.

5 Выдвиньте аппарат из монтажной скобы.

Технические характеристики

Секция проигрывателя MD

Отношение полезного сигнала к шуму 90 дБ

Частотная характеристика

10 - 20.000 Гц

Детонация звука Ниже уровня

обнаружения

Секция радиоприемника

FM (YKB)

Частотный диапазон 87,5 – 108,0 МГц

Антенное гнездо Разъем внешней

антенны

Промежуточная частота

10,7 МГц/450 кГц

Используемая чувствительность

8 дБф

Избирательность 75 дБ при 400 кГц

Отношение полезного сигнала к шуму

66 дБ (стерео),

72 дБ (моно)

Коэффициент гармонических

искажений при 1 кГц 0,6% (стерео)

0,3% (МОНО)

Разделение 35 дБ при 1 кГц

Частотная характеристика

30 - 15.000 Гц

MW/LW

Частотный диапазон MW: 531 – 1.602 кГц

LW: 153 - 279 кГц

Антенное гнездо Разъем внешней

антенны

Промежуточная частота

10,7 МГц/450 кГц

Чувствительность MW: 30 ×кВ

LW: 40 ∝ kB

Секция усилителя

Выходы Выходы для

громкоговорителей

(с соединительными

фиксаторами)

Полное сопротивление громкоговорителей

4-8OM

Максимальная выходная мощность

Регуляторы тембра Нижние частоты ±9 дБ

при 100 Гц

Верхние частоты ±9 дБ

при 10 кГц

Требования к питанию Автомобильный

аккумулятор с

напряжением 12 В

постоянного тока

(заземление минуса на

массу)

Размеры прибл. 178 · 50 · 183 мм

(Ш/В/Г)

Монтажные габариты прибл. 182 · 53 · 162 мм

(Ш/В/Г)

Масса прибл. 1,2 кг

Входящие в комплекст принадлежности

Детали для монтажа и

подсоединения (1 набор)

Футляр для передней

панели (1)

Дополнительные принадлежности

Поворотный

дистанционный

переключатель RM-X4S

Беспроводной пульт

дистанционного

управления RM-X91

Кабель BUS

(поставляется со

штырьковым шнуром

RCA)

RC-61 (1M), RC-62 (2 M)

Дополнительная аппаратура

устройство для смены

CD (10 дисков)

CDX-828, CDX-737

Устройство для смены

MD (6 дисков)

MDX-65

Селектор источника

XA-C30

*1 Имеются выходы как на передней, так и на задней панели:

только у моделей MDX-C6500RX/C6500RV/

C6500R

Имеются выходы на задней панели:

MDX-C6400R

*2 Только у моделей MDX-C6500RX/C6500RV/

C6500R

Лицензии на американские и заграничные

патенты полученыют Долби Лабораториз

Лайсенсинг Корпорэйшн.

Конструкция и технические характеристики могут

быть изменены без извещения.

Инструкции по устранению неполадок

Приводимый ниже проверочный перечень поможет Вам в устранении большинства проблем, которые могут возникнуть с Вашим аппаратом.

Перед просмотром этого перечня загляните сначала в инструкции по подсоединению и эксплуатации проигрывателя.

Общие проблемы

Проблема	Причина/меры по устранению
Нет звука.	Отмените функцию АТТВ случае использования стереосистемы с двумя громкоговорителями установите регулятор балансировки (микшер) в центральное положение.Вращением ручки регулировки громкости по часовой стрелке установите нужный уровень громкости.
Было стерто содержание памяти.	Шнур питания или аккумулятор был отсоединен.Была нажата кнопка переустановки.→ Заново занесите соответствующие параметры в память.
Индикация не выводится на дисплей.	Снимите переднюю панель и очистите контакты.Подробнее об этом см в разделе “Очистка контактов” (стр. 26).
Не слышен звуковой сигнал.	Функция звукового сигнала была отключена (стр. 24).Если Вы не пользуетесь встроенным усилителем, а подключаете дополнительный, звуковой сигнал включаться не будет.

Воспроизведение CD/MD.

Проблема	Причина/меры по устранению.
Не удается загрузить диск.	Уже был загружен другой MD.Вы с силой пытаетесь вставить MD верхом вниз или не тем концом.
Воспроизведение не начинается.	Дефективный MD или грязный CD.
Диск автоматически выталкивается из дисковода.	Температура в салоне превышает 50°C.
Не работают клавиши оперативных функций.	Нажмите кнопку переустановки.
Из-за вибрации происходят провалы звука.	Аппарат установлен под углом, превышающим 20°.Место установки аппарата в автомобиле подвержено вибрации.
Имеют место провалы звука.	Грязный или дефективный диск.
Не удается отключить индикацию “----”.	Вы можете присваивать названия компакт-дискам только в том случае, если подключите проигрыватель компакт-дисков с функцией авторского наименования файлов.→ На две секунды нажмите LIST.

Прием радиопрограмм

Проблема	Причина/меры по устранению
Не удается осуществить предварительную настройку.	Введите в память правильную частоту.Передаваемый радиосигнал слишком слаб.
Станция не принимается.Звук сопровождается помехами.	Подсоедините провод питания электроприводной антенны (синий) или провод вспомогательного электропитания (красный) к проводу электропитания автомобильно антенного усилителя. (Лишь в том случае, когда Ваша машина оснащена встроенной антенной FM/MW/LW в заднее/боковое стекло).
Не работает автоматическая настройка.	Передаваемый радиосигнал слишком слаб.→Осуществите настройку вручную.
На дисплее мигает надпись “ST”.	Произведите точную настройку на нужную частоту.Передаваемый сигнал слишком слаб.→Переключите аппарат на режим MONO (см. стр. 16).

RDS

Проблема	Причина/меры по устранению.
После нескольких секунд прослушивания включается функция поиска (SEEK).	Станция не передает ТР (дорожных программ), или ее сигнал слишком слаб.→ Последовательно нажимайте AF или TA до появления на дисплее надписи "AF-OFF" или "TA-OFF".
Нет дорожных сообщений.	• Активируйте функцию "ТА".• Станция не транслирует дорожных сообщений, хотя и относится к типу ТР. → Настройтесь на другую станцию.
На дисплее PTY высвечивается “NONE”.	Станция не указывает тип программы.

Выводимые на дисплей сообщения об ошибках (в случае подключения дополнительного проигрывателя CD/MD)

На дисплее в течение пяти секунд мигают следующие надписи, сопровождаемые звучанием предупредительного сигнала.

Дисплей	Причина	Способ устранения
NO MAG	Магазин дисков не вставлен в проигрыватель CD/MD.	Вставьте магазин дисков в проигрыватель CD/MD.
NO DISC	В проигрывателе CD/MD отсутствует диск.	Вставьте диски в проигрыватель CD/MD.
NG DISCS	По какой-то причине CD/MD не может быть воспроизведен.	Вставьте другой CD/MD.
ERROR*1	CD загрязнен или установлен верхней стороной вниз.*2	Очистите CD или установите его правильно.
	Почему-то не удается осуществить воспроизведение MD.*2	Вставьте другой MD.
BLANK*1	На MD нет ни одной записанной дорожки.*2	Для воспроизведения используйте MD с записанными дорожками.
RESET	По какой-то причине невозможна эксплуатация проигрывателя CD/MD.	Нажмите на проигрывателе кнопку переустановки.
NO READY	Открыта крышка проигрывателя MD или же неправильно установлены диски.	Закройте крышку или правильно установите MD.
HI TEMP	Температура воздуха превышает 50°C.	Подождите, пока температура не опустится до отметки ниже 50°C.

*1 Когда ошибка происходит во время воспроизведения записи на CD/MD, номер этого диска на дисплей не выводится.
*² Номер диска, вызвавшего ошибку, выводится на дисплей.

Если вышеприведенные способы устранения неполадок не помогут в решении возникшей проблемы, проконсультируйтесь с ближайшим дилером фирмы Sony.
