Producttype	Autoradio 1-DIN
Merk	Sony
Model	DSX-A300DAB
Afmetingen (L x H x D)	178 x 50 x 160 mm
Gewicht	0,8 kg
Voeding	12 V DC (accu voertuig)
Uitgangsvermogen	4 x 55 W max
Radio	DAB+, FM/AM
Bluetooth	Ja, voor bellen en audiostreaming
Connectiviteit	USB, AUX-ingang, antenne-ingang
Ondersteunde audioformaten	MP3, WMA, AAC, FLAC
Handsfree functie	Ja, met ingebouwde microfoon
Basisfuncties	RDS, PTY, automatisch zoeken
Scherm	Monochroom LCD-scherm met achtergrondverlichting
Onderhoud en reiniging	Zachte, droge doek, vermijd oplosmiddelen
Veiligheid	Niet blootstellen aan vocht, accu loskoppelen vóór installatie
Reserveonderdelen en repareerbaarheid	Onderdelen beschikbaar bij Sony service, repareerbaarheidsindex: 7.0/10
Garantie	2 jaar
Inhoud van de doos	Autoradio, montageset, kabels, microfoon, handleiding

Veelgestelde vragen - DSX-A300DAB SONY

Hoe installeer ik de Sony DSX-A300DAB in mijn auto?

Voor installatie moet de accu worden losgekoppeld, de voedingskabels (constant en geschakeld) en luidsprekers aansluiten. Gebruik de meegeleverde montageset. Raadpleeg de handleiding voor het bedradingsschema.

Is deze autoradio compatibel met mijn voertuig?

De DSX-A300DAB heeft een standaard 1-DIN-formaat. Controleer de ruimte in uw dashboard. Een steekadapter kan nodig zijn, afhankelijk van het voertuig.

Hoe verbind ik mijn telefoon via Bluetooth?

Activeer Bluetooth op de telefoon, selecteer 'DSX-A300DAB' in de lijst met apparaten. De standaard pincode is '0000'. Volg de instructies op het scherm.

Waarom ontvangt de DAB+ niet goed?

Zorg ervoor dat de DAB+-antenne correct is aangesloten en gepositioneerd. DAB+-signalen kunnen worden beïnvloed door obstakels. Probeer de antenne te verplaatsen.

Hoe stel ik de equalizer in?

Druk op de 'EQ'-knop om toegang te krijgen tot voorinstellingen (Rock, Pop, Jazz, etc.) of pas handmatig de lage, midden en hoge tonen aan via het audiomenu.

Kan ik muziekbestanden afspelen vanaf een USB-stick?

Ja, sluit een USB-stick aan op de voorpoort. De autoradio leest MP3-, WMA-, AAC- en FLAC-bestanden. Navigeer met de knoppen.

Hoe update ik de firmware?

Download de nieuwste versie van de Sony-website, kopieer het bestand naar een FAT32 USB-stick, plaats deze en volg de instructies op het scherm.

Het geluid kraakt, wat moet ik doen?

Controleer de luidsprekeraansluitingen en impedantie (4-8 ohm). Verlaag het volume of schakel het hoogdoorlaatfilter in om vervorming te voorkomen.

Hoe reset ik de autoradio?

Druk met een pen op de 'Reset'-knop aan de voorkant. Dit wist de persoonlijke instellingen.

Wordt de afstandsbediening meegeleverd?

Nee, de DSX-A300DAB wordt niet geleverd met een afstandsbediening. U kunt een optionele Sony-compatibele afstandsbediening kopen.

GEBRUIKSAANWIJZING DSX-A300DAB SONY

Raadpleeg pagina 20 voor meer informatie over de aansluiting/installatie.

Voor uw eigen veiligheid moet u dit apparaat in het dashboard van de auto installeren, aangezien de achterkant ervan tijdens het gebruik erg warm wordt.

Zie "Aansluiting/installatie" (pagina 20) voor meer informatie.

Geproduceerd in Thailand

Het naamplaatje met de werkspanning enz. bevindt zich onder aan de behuizing.

CE

Hierbij verklaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:

http://www.compliance.sony.de/

Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van kracht zijn

Producent: Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japan

Voor EU-product conformiteit: Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, België

Verwijdering van oude batterijen, elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere Europese landen met afzonderlijke

inzamelingssystemen)

Dit symbool op het product, de batterij of op de verpakking wijst erop dat het product en de batterij, niet als huishoudelijk afval behandeld mag worden.

Op sommige batterijen kan dit symbool gebruikt worden in combinatie met een chemisch symbool.

Het chemisch symbool voor kwik (Hg) of lood (Pb) wordt toegevoegd wanneer de batterij meer dan 0,0005 % kwik of 0,004 % lood bevat.

Door deze producten en batterijen op juiste wijze af te voeren, vermijdt u mogelijke negatieve gevolgen

voor mens en milieu die zouden kunnen veroorzaakt worden in geval van verkeerde afvalbehandeling. Het recycleren van materialen draagt bij tot het behoud van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd servicepersoneel vervangen worden. Om ervoor te zorgen dat de batterij, het elektrisch en het elektronische apparaat op een juiste wijze zal worden behandeld, dienen deze producten aan het eind van zijn levenscyclus overhandigd te worden aan het desbetreffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal.

Voor alle andere batterijen verwijzen we u naar het hoofdstuk over hoe de batterij veilig uit het product te verwijderen. Overhandig de batterij aan het desbetreffende inzamelingspunt voor de recyclage van batterijen.

Voor meer details in verband met het recycleren van dit product of batterij, kan u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product of batterij hebt gekocht.

Waarschuwing als het contactslot van de auto geen ACC-positie heeft

Zorg ervoor dat de AUTO OFF-functie ingesteld is (pagina 12). Hiermee wordt het apparaat na de ingestelde tijdsduur automatisch volledig uitgeschakeld nadat u het apparaat hebt uitgeschakeld. Zo voorkomt u dat de accu leegraakt. Als u de AUTO OFF-functie niet instelt, houdt u OFF ingedrukt tot het scherm verdwijnt wanneer u het contactslot uitzet.

Disclaimer betreffende diensten aangeboden door derden

Diensten die aangeboden worden door derden kunnen gewijzigd, opgeschort of beëindigd worden zonder voorafgaande kennisgeving. Sony draagt geen enkele verantwoordelijkheid voor dergelijke situaties.

Inhoudsopgave

Onderdelen en bedieningselementen.... 4

Aan de slag

Het voorpaneel verwijderen 5

De klok instellen.... 6

Een USB-apparaat aansluiten 6

Een ander draagbaar audiotoestel aansluiten ... 6

Luisteren naar de radio

DAB ontvangen 7

FM/MW/LW gebruiken 8

Radio Data System (RDS) gebruiken 9

Programmatypes (PTY) selecteren ..... 10

Afspelen

Muziek op een USB-apparaat afspelen ..... 10

Tracks zoeken en afspelen 11

Instellingen

De DEMO-stand annuleren....12

Algemene bediening voor instellingen ..... 12

Algemene instellingen (GENERAL)....12

Geluidsinstellingen (SOUND) 13

Display-instellingen (DISPLAY)....13

Aanvullende informatie

Voorzorgsmaatregelen 14

Onderhoud 15

Aansluiting/installatie

Opgelet 20

Lijst met onderdelen voor de installatie ..... 20

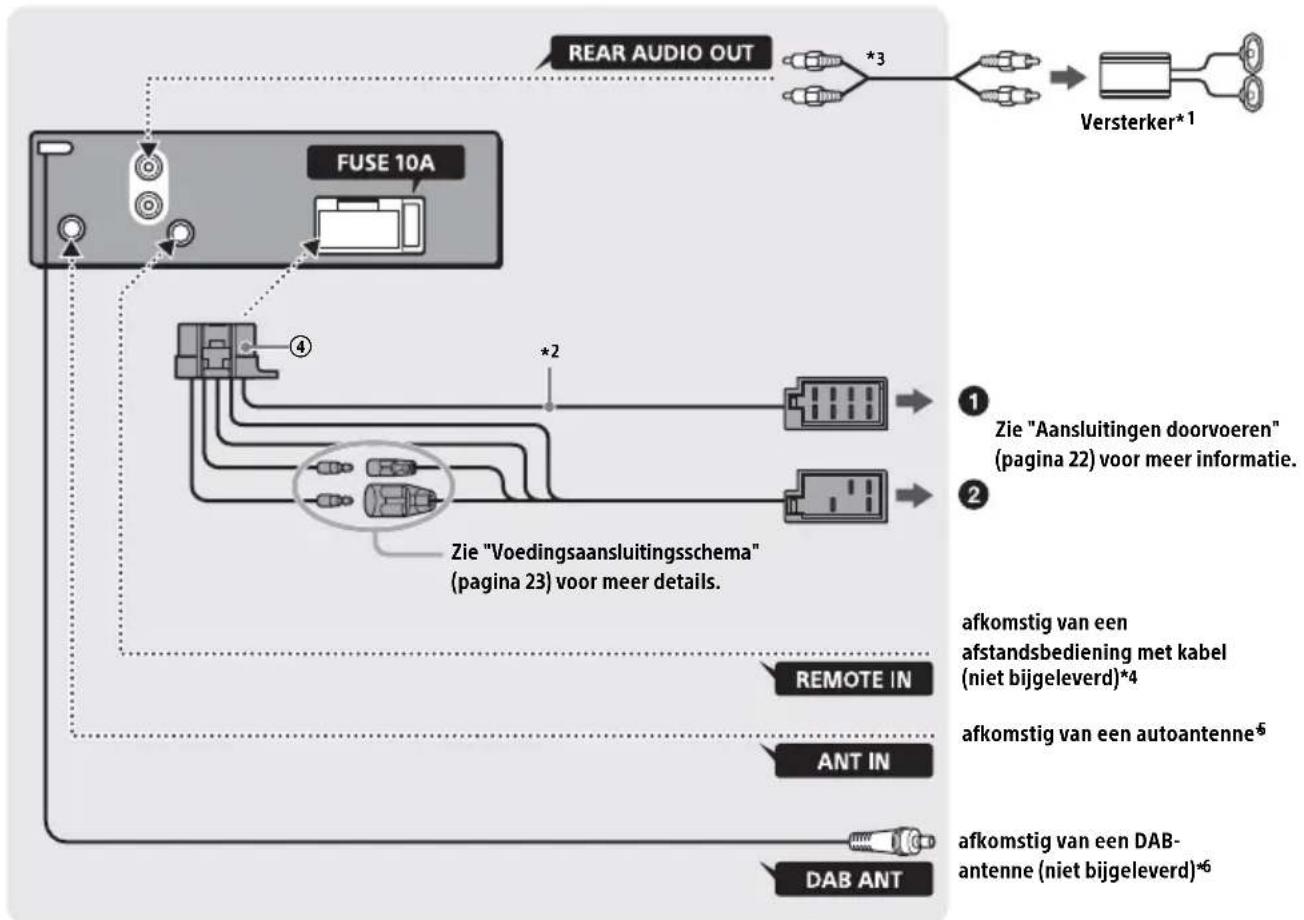

Verbinding 21

Installatie 23

Onderdelen en bedieningselementen

Hoofdapparaat

1 Toets om het voorpaneel los te maken 2 SRC (bron)

Hiermee kunt u het apparaat inschakelen.

U kunt deze toets ook gebruiken om de bron te wijzigen.

OFF

Houd deze toets 1 seconde ingedrukt om de bron uit te schakelen en de klok weer te geven. Houd de toets langer dan 2 seconden ingedrukt als u het apparaat en het scherm wilt uitschakelen.

3 Regelknop

Draai aan deze knop om het volume te regelen.

PUSH ENTER

Hiermee kunt u het geselecteerde item bevestigen.

MENU

Opent het instellingenmenu.

4 Display

5 SEEK +/-

Tijdens DAB-ontvangst:

Selecteer een dienst. Houd deze toets ingedrukt als u een ensemble wilt zoeken.

Tijdens FM/MW/LW-ontvangst:

Hiermee kunt u automatisch afstemmen op radiozenders. Houd de toets ingedrukt om handmatig af te stemmen.

I◄◄/►►I (vorige/volgende) ◀◀/▶▶ (terugspoelen/vooruitspoelen)

6 PTY (programmatype) (bladeren) (pagina 7, 11)

Tijdens DAB-ontvangst:

Hiermee kunt u de bladerstand activeren. Druk twee keer op deze toets om PTY te selecteren.

Tijdens FM-ontvangst:

Hiermee kunt u PTY selecteren in RDS.

Tijdens het afspelen:

Hiermee kunt u de bladerstand activeren.

7 MODE (pagina 7, 8, 11)

→ (terug)

Hiermee keert u terug naar het vorige scherm.

8 Ontvanger voor de afstandsbediening

9 Cijfertoetsen (1 tot 6)

Voor het ontvangen van opgeslagen DAB-diensten of radiozenders. Houd ingedrukt als u DAB-diensten of radiozenders wilt opslaan.

ALBUM ▼/▲

Hiermee kunt u een album op een audiotoestel overslaan. Houd de toets ingedrukt om albums te blijven overslaan.

↩ (herhalen)

(willekeurig)

PAUSE

10 MEGA BASS

De basklanken versterken overeenkomstig het volumeniveau. Druk hierop om de MEGA BASS-instelling te wijzigen: [1], [2], [OFF].

11 AUX-ingang

12 DSPL (display)

Druk hierop om de display-items te wijzigen.

- SCRL (rollen)

Houd deze toets ingedrukt om een item over het display te laten rollen.

13 USB-poort

Aan de slag

Het voorpaneel verwijderen

U kunt ter voorkoming van diefstal het voorpaneel van het apparaat verwijderen.

1 Houd OFF ① ingedrukt tot het apparaat uitgeschakeld wordt, druk op de toets om het voorpaneel los te maken ② en trek het paneel naar u toe om het te verwijderen.

Als u de contactschakelaar in de stand OFF zet zonder dat u het voorpaneel hebt verwijderd, klinkt gedurende enkele seconden de waarschuwingstoon. U hoort de waarschuwingstoon alleen als de ingebouwde versterker wordt gebruikt.

Het voorpaneel bevestigen

1 Druk op MENU, selecteer [SET GENERAL] door de regelknop te verdraaien en druk er vervolgens op.

2 Selecteer [SET CLOCK-ADJ] door de regelknop te verdraaien en druk er vervolgens op.

De aanduiding voor het uur gaat knipperen.

3 Stel de uren en minuten in door de regelknop te verdraaien.

Druk op SEEK +/- om de digitale aanduiding te verplaatsen.

4 Druk op MENU na het instellen van de minuten.

Het instellen is voltooid en de klok begint te lopen.

De klok weergeven

Druk op DSPL.

Een USB-apparaat aansluiten

1 Verlaag het volume op het apparaat.

2 Sluit het USB-apparaat aan op het apparaat.

Gebruik voor het aansluiten van een iPod/iPhone de USB-verbindingskabel voor iPod (niet bijgeleverd).

Een ander draagbaar audiotoestel aansluiten

1 Schakel het draagbare audiotoestel uit.

2 Verlaag het volume op het apparaat.

3 Sluit het draagbare audiotoestel met behulp van een verbindingskabel (niet bijgeleverd)* aan op de AUX-ingang (stereominiaansluiting) op het apparaat.

* Gebruik een rechte stekker.

Het volumeniveau van het aangesloten toestel afstemmen op andere bronnen

Start het afspelen op het draagbare audiotoestel bij een gemiddeld volume en stel uw gebruikelijke luistervolume in op het hoofdapparaat.

Druk op MENU en selecteer [SET SOUND] → [SET AUX VOL] (pagina 13).

Luisteren naar de radio

Om naar de radio te luisteren, drukt u op SRC om [TUNER] te selecteren.

Wanneer u de DAB-band voor de eerste keer selecteert nadat de accu van de auto is vervangen of de aansluitingen zijn verwisseld, wordt de eerste scan automatisch gestart. Breek de eerste scan niet af. (Als u de eerste scan onderbreekt, start deze dan opnieuw wanneer u de volgende keer de DAB-band selecteert.) Voer een auto-scan uit, als er geen DAB-station is opgeslagen bij de eerste scan (pagina 8).

Tip

Stel [SET ANT-PWR] in op [ON] (standaard) of [OFF] afhankelijk van het type DAB-antenne (pagina 13).

DAB ontvangen

DAB (Digital Audio Broadcasting) is een transmissiesysteem op landgebaseerde netwerken. DAB-zenders bundelen radioprogramma's ("diensten") in een ensemble en iedere dienst bevat een of meer componenten. Een dienst kan soms op verschillende frequenties worden ontvangen.

Handmatig naar een dienst zoeken

1 Druk op MODE en selecteer [DB1], [DB2] of [DB3]. 2 Druk op SEEK +/- om een dienst te zoeken binnen een ensemble; houd SEEK +/- ingedrukt om in verschillende ensembles te zoeken.

Het zoeken stopt wanneer een dienst/ensemble wordt ontvangen. Zoek tot u de dienst van uw keuze ontvangt.

Een dienst handmatig opslaan

1 Terwijl u de dienst ontvangt die u wilt opslaan, houdt u een cijfertoets (1 tot 6) ingedrukt tot [MEM] wordt weergegeven.

Opgeslagen diensten ontvangen

1 Selecteer de band van uw keuze en druk vervolgens op een cijfertoets (1 tot 6).

Zoeken naar een dienst op naam (Quick-BrowZer™)

U kunt het zoeken vergemakkelijken door een lijst van diensten weer te geven.

1 Druk tijdens DAB-ontvangst op Q (bladeren).

De Quick-BrowZer-stand op het apparaat wordt geactiveerd en er wordt een lijst van diensten weergegeven.

2 Selecteer de dienst van uw keuze door de regelknop te draaien en er vervolgens op te drukken.

De ontvangst wordt gestart.

De Quick-BrowZer-stand verlaten

Druk op (terug).

DAB-aankondigingen instellen

Bepaalde typen DAB-aankondigingen die u instelt, kunnen de op dat moment ingestelde bron onderbreken.

1 Druk tijdens DAB-ontvangst op MENU, selecteer [SET GENERAL] door de regelknop te draaien en er vervolgens op te drukken. 2 Selecteer [SET ANNOUNCE] door de regelknop te draaien en er vervolgens op te drukken.

3 Selecteer [SET ANNC-ON] of [SET ANNC-OFF] door de regelknop te draaien en er vervolgens op te drukken.

Opmerking

Tijdens een DAB-aankondiging wordt het volume aangepast tot het niveau dat is ingesteld voor TA in RDS (pagina 9).

Als u zelfs bij een zwakke ontvangst naar hetzelfde of een gelijkaardig programma wilt luisteren

Stel [SET SOFTLINK] in op [ON] (pagina 13). [FM-LINK] gaat branden wanneer het bijbehorende FM-programma wordt ontvangen.

Met "Vaste koppeling" wordt hetzelfde programma gevolgd; met "Losse koppeling" wordt een gelijkaardig programma gevolgd.

SOFT LINK	DAB FM
	Vaste koppeling	Losse koppeling	Vaste koppeling	Losse koppeling
OFF ○		○
ON ○	○	○	○

De lijst van diensten automatisch bijwerken (Automatische scan)

1 Druk op MODE en selecteer [DB1], [DB2] of [DB3]. 2 Druk op MENU, selecteer [SET GENERAL] door de regelknop te verdraaien en druk er vervolgens op. 3 Selecteer [SET AUTOSCAN] door de regelknop te draaien en er vervolgens op te drukken.

Het apparaat werkt de lijst van diensten bij in de stand Quick-BrowZer.

FM/MW/LW gebruiken

1 Druk op MODE om de band te wijzigen (FM1, FM2, MW of LW). 2 Druk op MENU, selecteer [SET GENERAL] door de regelknop te verdraaien en druk er vervolgens op. 3 Selecteer [SET BTM] door de regelknop te verdraaien en druk er vervolgens op. Het apparaat slaat de zenders in de volgorde van frequentie op onder de cijfertoetsen.

Afstemmen

1 Druk op MODE om de band te wijzigen (FM1, FM2, MW of LW). 2 Stem af op de gewenste zender.

Handmatig afstemmen

Houd SEEK +/- ingedrukt om ongeveer op de gewenste frequentie af te stemmen en druk vervolgens herhaaldelijk op SEEK +/- om fijn af te stemmen op de gewenste frequentie.

Automatisch afstemmen

Druk op SEEK +/-

Het zoeken stopt wanneer een zender wordt ontvangen.

Handmatig opslaan

1 Als u de zender ontvangt die u wilt opslaan, houdt u een cijfertoets (1 tot 6) ingedrukt tot [MEM] wordt weergegeven.

De opgeslagen zenders ontvangen

1 Selecteer de band en druk vervolgens op een cijfertoets (1 tot 6).

Radio Data System (RDS) gebruiken

Alternatieve frequenties (AF) en verkeersinformatie (TA) instellen

AF stemt continu opnieuw af op de zender met het sterkste signaal in een netwerk, en TA biedt u de huidige verkeersinformatie of verkeersprogramma's (TP) wanneer deze worden ontvangen.

1 Druk op MENU, selecteer [SET GENERAL] door de regelknop te verdraaien en druk er vervolgens op. 2 Selecteer [SET AF/TA] door de regelknop te verdraaien en druk er vervolgens op. 3 Selecteer [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] of [SET AF/TA-OFF] door de regelknop te verdraaien en druk er vervolgens op.

RDS-zenders met de AF- en TA-instelling opslaan

U kunt RDS-zenders samen met een AF/TA-instelling voorprogrammeren. Stel AF/TA in en sla de zender vervolgens met BTM of handmatig op. Als u handmatig voorprogrammeert, kunt u ook niet-RDS-zenders voorprogrammeren.

Noodberichten ontvangen

Als AF of TA is ingeschakeld, wordt de geselecteerde bron automatisch onderbroken door de noodberichten.

Het volumeniveau aanpassen tijdens een verkeersbericht

Het niveau wordt los van het normale volumeniveau opgeslagen in het geheugen voor toekomstige verkeersinformatie.

Op een regionaal programma afgestemd blijven (REGIONAL)

Wanneer de functies AF en REGIONAL ingeschakeld zijn, schakelt het apparaat niet over naar een andere regionale zender met een sterkere frequentie. Wanneer u het ontvangstgebied van het regionale programma verlaat, stelt u tijdens FM-ontvangst [SET REG-OFF] in bij [SET GENERAL] (pagina 12).

Deze functie werkt niet in het Verenigd Koninkrijk en sommige andere gebieden.

Local Link-functie (alleen voor het Verenigd Koninkrijk)

Met deze functie kunt u andere lokale zenders in het gebied selecteren, ook als deze niet zijn opgeslagen onder de cijfertoetsen.

Druk tijdens FM-ontvangst op een cijfertoets (1 tot 6) waaronder een lokale zender is opgeslagen. Druk binnen 5 seconden nogmaals op de cijfertoets van de lokale zender. Herhaal dit tot de lokale zender wordt ontvangen.

De kloktijd instellen (CT)

Met de CT-gegevens van de RDS-uitzending wordt de klok ingesteld.

1 Stel [SET CT-ON] in bij [SET GENERAL] (pagina 12).

Programmatypes (PTY) selecteren

Gebruik PTY om een gewenst programmatype weer te geven of ernaar te zoeken.

Tijdens DAB-ontvangst

1 Druk twee keer op PTY. 2 Verdraai de regelknop tot het gewenste programmatype wordt weergegeven en druk op de regelknop. Het apparaat toont een lijst met alle diensten binnen het geselecteerde programmatype. 3 Verdraai de regelknop tot de gewenste dienst wordt weergegeven en druk op de regelknop. De ontvangst begint.

Tijdens FM-ontvangst

1 Druk op PTY. 2 Verdraai de regelknop tot het gewenste programmatype wordt weergegeven en druk op de regelknop. Het apparaat begint te zoeken naar een zender die het geselecteerde programmatype uitzendt.

Programmatypen

NONE (Geen Programmatype)*, NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), EDUCATE (educatieve programma's), DRAMA (toneel), CULTURE (cultuur), SCIENCE (wetenschap), VARIED (diversen), POP M (popmuziek), ROCK M (rockmuziek), EASY M (variété), LIGHT M (licht klassiek), CLASSICS (klassiek), OTHER M (overige muziek), WEATHER (weerberichten), FINANCE (financiën), CHILDREN (kinderprogramma's), SOCIAL A (sociale zaken), RELIGION (religie), PHONE IN (Phone In), TRAVEL (reizen), LEISURE (ontspanning), JAZZ (jazzmuziek), COUNTRY (countrymuziek), NATION M (nationale muziek), OLDIES (oldies), FOLK M (folkmuziek), DOCUMENT (documentaires)

* Kunnen worden weergegeven tijdens DAB-ontvangst afhankelijk van de dienst.

Afspelen

Muziek op een USB-apparaat afspelen

In deze gebruiksaanwijzing wordt "iPod" gebruikt als algemene verwijzing naar de iPod-functies van een iPod en iPhone, tenzij anders aangegeven in de tekst of afbeeldingen.

Zie "Informatie over iPod" (pagina 14) voor informatie over de geschiktheid van uw iPod of ga naar de ondersteuningssite op het achterblad.

USB-apparaten van het type MSC (Mass Storage Class) en MTP (Media Transfer Protocol) (zoals een USB-flashstation, digitale mediaspeler, Android™ - smartphone) die de USB-norm ondersteunen, kunnen worden gebruikt.

Afhankelijk van de digitale mediaspeler of Android-smartphone moet de USB-verbindingsstand mogelijk ingesteld worden op MTP.

Opmerkingen

• Ga naar de ondersteuningssite op het achterblad voor meer informatie over de compatibiliteit van het USB-apparaat.
• Het afspelen van de volgende bestanden wordt niet ondersteund. MP3/WMA/FLAC: — Auteursrechtelijk beveiligde bestanden
• DRM-bestanden (Digital Rights Management - beheer van digitale rechten) — Meerkanaalsaudiobestanden MP3/WMA:
• Bestanden die zonder gegevensverlies zijn gecomprimeerd (lossless)

1 Sluit een USB-apparaat aan op de USB-poort (pagina 6).

Het afspelen wordt gestart. Als er al een toestel aangesloten is, drukt u om het afspelen ervan te starten op SRC om [USB] te selecteren ([IPD] wordt weergegeven op het display als de iPod herkend wordt).

2 Pas het volume op dit apparaat aan.

Het afspelen stoppen

Houd OFF gedurende 1 seconde ingedrukt.

Het toestel verwijderen

Stop het afspelen en verwijder het toestel.

Waarschuwing voor iPhone

Als u een iPhone aansluit via USB, wordt het gesprekvolume geregeld door de iPhone, niet door het apparaat. Om plotselinge harde geluiden na een oproep te voorkomen, moet u ervoor zorgen dat u tijdens de oproep het volume van het apparaat niet per ongeluk verhoogt.

Een iPod rechtstreeks bedienen (passagiersbediening)

1 Houd tijdens het afspelen MODE ingedrukt tot [MODE IPOD] weergegeven wordt.

De iPod kan nu bediend worden.

Het volume kan alleen worden aangepast op het apparaat.

Tracks zoeken en afspelen

Herhaaldelijk en willekeurig afspelen

1 Druk tijdens het afspelen herhaaldelijk op (herhalen) of (willekeurig) om de gewenste weergavestand te selecteren.

Het duurt even voordat het afspelen start in de geselecteerde weergavestand.

De beschikbare weergavestanden verschillen afhankelijk van de geselecteerde geluidsbron.

Zoeken naar een track op naam (Quick-BrowZer™)

1 Druk tijdens het afspelen van een USB-apparaat op (bladeren)* om de lijst met zoekcategorieën weer te geven. Wanneer de tracklijst wordt weergegeven, drukt u herhaaldelijk op (terug) om de gewenste zoekcategorie weer te geven.

* Druk tijdens het afspelen via USB gedurende meer dan 2 seconden op (bladeren) om rechtstreeks terug te keren naar het begin van de categorielijst.

2 Selecteer de zoekcategorie van uw keuze door de regelknop te verdraaien en bevestig deze met een druk op de regelknop.

3 Herhaal stap 2 om de gewenste track te zoeken.

Het afspelen wordt gestart.

De Quick-BrowZer-stand verlaten

Druk op (bladeren).

Zoeken door items over te slaan (Overspring-stand)

1 Druk op (Gladeren).

2 Druk op SEEK +.

3 Verdraai de regelknop om het item te selecteren.

De lijst wordt doorbladerd in stappen van 10% van het totale aantal items in de lijst.

4 Druk op ENTER om terug te keren naar de Quick-BrowZer-stand.

Het geselecteerde item wordt weergegeven.

5 Selecteer het item van uw keuze door de regelknop te verdraaien en er vervolgens op te drukken.

Het afspelen wordt gestart.

Instellingen

De DEMO-stand annuleren

U kunt het demonstratiescherm annuleren dat wordt weergegeven wanneer de bron uitgeschakeld is en de klok weergegeven wordt.

1 Druk op MENU, selecteer [SET GENERAL] door de regelknop te verdraaien en druk er vervolgens op. 2 Selecteer [SET DEMO] door de regelknop te verdraaien en druk er vervolgens op. 3 Selecteer [SET DEMO-OFF] door de regelknop te verdraaien en druk er vervolgens op. Het instellen is voltooid.

4 Druk twee keer op (terug). Het display keert terug naar de normale ontvangst-/weergavestand.

Algemene bediening voor instellingen

U kunt items instellen in de volgende instelcategorieën:

Algemene instelling (GENERAL), geluidsinstelling (SOUND), display-instelling (DISPLAY)

1 Druk op MENU. 2 Selecteer de instellingencategorie door de regelknop te verdraaien en er vervolgens op te drukken. De items die ingesteld kunnen worden, verschillen afhankelijk van de bron en instellingen.

3 Selecteer de opties door de regelknop te verdraaien en druk er vervolgens op.

Terugkeren naar het vorige display: druk op (terug).

Algemene instellingen (GENERAL)

DEMO (demonstratie)

De demonstratie inschakelen: [ON], [OFF].

CLOCK-ADJ (klok aanpassen) (pagina 6)

CAUT ALM (waarschuwingstoon)

De waarschuwingstoon inschakelen: [ON], [OFF] (pagina 5). (Alleen beschikbaar wanneer de bron uitgeschakeld is en de klok weergegeven wordt.)

BEEP

De pieptoon inschakelen: [ON], [OFF].

AUTO OFF

Automatisch uitschakelen na de gewenste tijd wanneer het apparaat is uitgeschakeld: [NO], [30S] (30 seconden), [30M] (30 minuten), [60M] (60 minuten).

CT (kloktijd)

De CT-functie inschakelen: [ON], [OFF].

AF/TA (alternatieve frequenties/verkeersinformatie)

Hiermee kunt u de instelling voor alternatieve frequenties (AF) en verkeersinformatie (TA) instellen: [AF-ON], [TA-ON], [AF/TA-ON], [AF/TA-OFF].

REGIONAL

De ontvangst beperken tot een specifieke regio: [ON], [OFF]. (Alleen beschikbaar wanneer FM ontvangen wordt.)

BTM (geheugen voor beste afstemming) (pagina 8) (Alleen beschikbaar wanneer de tuner (FM/MW/LW) geselecteerd is.)

ANNOUNCE (aankondiging)

Schakelt aankondigingen van uitzendingen in: [ON], [OFF].

SOFTLINK

Zoekt naar een gelijkaardig programma en stemt daar automatisch op af wanneer het signaal van het actuele programma te zwak is om te ontvangen: [ON], [OFF]. (Alleen beschikbaar tijdens DAB-ontvangst.)

ANT-PWR (antennevermogen)

Voedt de DAB-antenne (antenne-ingang): [ON], [OFF]. (Alleen beschikbaar wanneer het apparaat uitgeschakeld is of tijdens DAB-ontvangst.)

AUTOSCAN (auto scan)

Het apparaat voert een auto-scan uit en werkt de lijst van diensten bij in de stand Quick-BrowZer. (Alleen beschikbaar tijdens DAB-ontvangst.)

Geluidsinstellingen (SOUND)

Dit instellingenmenu is beschikbaar wanneer om het even welke bron geselecteerd is.

EQ5 PRESET

Een equalizercurve selecteren uit 10

verschillende curves of de equalizer uitschakelen:

[OFF], [R&B], [ROCK], [POP], [DANCE],

[HIP-HOP], [ELECTRONICA], [JAZZ], [SOUL], [COUNTRY], [CUSTOM].

Voor iedere bron kan de equalizercurve in het geheugen worden opgeslagen.

EQ5 SETTING

Hiermee kunt u [CUSTOM] instellen voor EQ5. BASE

Een voorgeprogrammeerde equalizercurve selecteren als basis voor verdere aanpassing: [BAND1] (lage frequentie), [BAND2] (middenlage frequentie), [BAND3] (middenfrequentie), [BAND4] (middenhoge frequentie), [BAND5] (hoge frequentie).

Het volume kan worden aangepast in stappen van 1 dB, van -10 dB tot +10 dB.

BALANCE

De geluidsbalans aanpassen: [RIGHT-15] – [CENTER] – [LEFT-15].

FADER

Het relatieve niveau aanpassen: [FRONT-15] - [CENTER] - [REAR-15].

Het volumeniveau voor elk aangesloten randapparaat aanpassen: [+18 dB] - [0 dB] - [-8 dB].

Dankzij deze instelling is het niet nodig om het volumeniveau tussen bronnen aan te passen.

Display-instellingen (DISPLAY)

DIMMER

De helderheid van het scherm wijzigen: [ON], [OFF].

SND SYNC (geluidssynchronisatie)

Activeert de synchronisatie van verlichting en geluid: [ON], [OFF].

(Niet beschikbaar wanneer AUX of de tuner (FM/MW/LW) geselecteerd is.)

Aanvullende informatie

Voorzorgsmaatregelen

• Laat het apparaat afkoelen als de auto geparkeerd heeft gestaan in de volle zon.
• Laat het voorpaneel of audioapparaten niet achter in de auto. Deze kunnen beschadigd raken door de hoge temperaturen van direct zonlicht.
• De elektrisch bediende antenne schuift automatisch uit.

Hoge geluidskwaliteit behouden

Mors geen vloeistof op het apparaat.

Afspeelvolgorde van audiobestanden

Informatie over iPod

- U kunt de volgende iPod-modellen aansluiten. Werk de software van uw iPod bij naar de laatste versie vóór gebruik.

Compatibele iPhone-/iPod-modellen

Compatibel model USB
iPhone 6 Plus ○
iPhone 6 ○
iPhone 5s ○
iPhone 5c ○
iPhone 5 ○
iPhone 4s ○
iPhone 4 ○
iPhone 3GS ○
iPod touch (5e generatie) ○
iPod touch (4e generatie) ○
iPod touch (3e generatie) ○
iPod classic ○
iPod nano (7e generatie) ○
iPod nano (6e generatie) ○
iPod nano (5e generatie) ○

- "Made for iPod" en "Made for iPhone" betekenen dat een elektronisch accessoire speciaal is ontworpen om aan te sluiten op respectievelijk een iPod of iPhone en dat de ontwikkelaar van het accessoire verklaart dat het voldoet aan de prestatienormen van Apple. Apple is niet verantwoordelijk voor de werking van dit apparaat of voor het voldoen ervan aan de veiligheids- en overheidsvoorschriften. Merk op dat het gebruik van dit accessoire met een iPod of iPhone de draadloze prestaties kan beïnvloeden.

Met alle vragen of problemen met betrekking tot dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw Sony-handelaar.

Onderhoud

Aansluitingen schoonmaken

De werking van het apparaat kan worden verstoord als de aansluitingen tussen het apparaat en het voorpaneel niet schoon zijn. U kunt dit voorkomen door het voorpaneel (pagina 5) te verwijderen en de aansluitingen te reinigen met een wattenstaafje. Gebruik hierbij niet te veel kracht. Anders kunnen de aansluitingen worden beschadigd.

• Uit veiligheidsoverwegingen moet u de motor uitschakelen en de sleutel uit de contactschakelaar halen voordat u de aansluitingen reinigt.
• Raak de aansluitingen nooit rechtstreeks aan met uw vingers of een metalen voorwerp.

Technische gegevens

Tuner

DAB/DAB+/DMB-R

Afstembereik: 174,928 – 239,200 MHz

Bruikbare gevoeligheid: -97 dBm

Antenne-aansluiting:

Aansluiting voor externe antenne

FM

Afstembereik: 87,5 – 108,0 MHz

Antenneaansluiting:

Aansluiting voor externe antenne

Tussenfrequentie:

FM CCIR: -1.956,5 tot -487,3 kHz en +500,0 tot +2.095,4 kHz

Bruikbare gevoeligheid: 7 dBf

Selectiviteit: 75 dB bij 400 kHz

Signaal/ruis-afstand: 73 dB

Scheiding: 50 dB bij 1 kHz

Aansluiting voor externe antenne

Gevoeligheid: MW: 26 μV, LW: 50 μV

USB-speler

Het maximale aantal herkenbare tracks:

Uitgang: luidsprekeruitgangen

Luidsprekerimpedantie: 4 – 8 ohm

Maximaal uitgangsvermogen: 55 W × 4 (bij 4 ohm)

Algemeen

Uitgangen:

Audio-uitgangen (achter)

Aansluiting elektrische antenne/versterker (REM OUT)

Ingangen:

Afstandsbedieningsingang

DAB-antenne-ingang

FM/MW/LW-antenne-ingang

AUX-ingang (stereominiaansluiting)

USB-poort

Voeding: 12 V gelijkstroom autoaccu (negatieve aarde)

Nominaal stroomverbruik: 10 A

Afmetingen:

Ong. 178 mm × 50 mm × 120 mm (b/h/d)

Montageafmetingen:

Ong. 182 mm × 53 mm × 102 mm (b/h/d)

Gewicht: ongeveer 0,7 kg

Inhoud verpakking:

Hoofdapparaat (1)

Onderdelen voor installatie en aansluitingen (1 set)

Het is mogelijk dat niet alle vermelde accessoires verkrijgbaar zijn bij uw Sony-handelaar. Neem contact op met uw Sony-handelaar voor meer informatie.

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.

Auteursrechten

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Dit product wordt beschermd door bepaalde intellectuele eigendomsrechten van Microsoft Corporation. Het gebruik of de verspreiding van dergelijke technologie buiten dit product om is verboden zonder een licentie van Microsoft of een erkend dochterbedrijf van Microsoft.

iPhone, iPod, iPod classic, iPod nano en iPod touch zijn handelsmerken van Apple Inc., gedeponeerd in de VS en andere landen.

MPEG Layer-3 audio-codeertechnologie en -patenten gebruikt onder licentie van Fraunhofer IIS en Thomson.

Android is een handelsmerk van Google Inc.

libFLAC

Verspreiding en gebruik in bron- en binaire vorm, met of zonder aanpassingen, is toegestaan als aan de volgende voorwaarden is voldaan:

- Bij verspreiding van de broncode moeten de hierboven aangegeven auteursrechtelijke melding, deze lijst met voorwaarden en de volgende disclaimer behouden blijven.

- Bij verspreiding in binaire vorm moeten de hierboven aangegeven auteursrechtelijke melding, deze lijst met voorwaarden en de volgende disclaimer worden opgenomen in de documentatie en/of andere materialen die bij de verspreiding worden geleverd.

- Zonder de uitdrukkelijke voorafgaande en schriftelijke toelating mogen de naam Xiph.org Foundation noch de namen van haar bijdragers worden gebruikt om producten te ondersteunen of te promoten die van deze software afgeleid zijn.

DEZE SOFTWARE WORDT "ZONDER MEER" DOOR DE HOUDERS VAN HET AUTEURSRECHT EN DE BIJDRAGERS GELEVERD EN ELKE UITDRUKKELIJKE OF IMPLICIETE GARANTIE, INCLUSIEF MAAR NIET BEPERKT TOT IMPLICIETE GARANTIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL, WORDT AFGEWEZEN. IN GEEN GEVAL KUNNEN DE FOUNDATION OF HAAR BIJDRAGERS AANSPRAKELIJK WORDEN GESTELD VOOR DIRECTE, INDIRECTE, INCIDENTELE, SPECIALE, MORELE OF GEVOLGSCHADE (INCLUSIEF MAAR NIET BEPERKT TOT AANKOOP VAN VERVANGGOEDEREN OF DIENSTEN, VERLIES VAN GEBRUIK, GEGEVENS OF WINSTEN, OF BEDRIJFSONDERBREKING) ONGEACHT DE OORZAAK EN ONGEACHT DE AANSPRAKELIJKHEIDSTHEORIE, ZOWEL IN CONTRACT, STRIKTE AANSPRAKELIJKHEID OF TORT (INCLUSIEF VERWAARLOZING OF ANDERSZINS) TEN GEVOLGE VAN ENIGERLEI GEBRUIK VAN DEZE SOFTWARE, ZELFS ALS DE MOGELIJKHEID VAN DERGELIJK SCHADE WERD AANGEGEVEN.

Problemen oplossen

De onderstaande controlelijst kan u helpen bij het oplossen van problemen die zich met het apparaat kunnen voordoen.

Voordat u de onderstaande controlelijst doorneemt, moet u eerst de aanwijzingen voor aansluiting en gebruik controleren.

Meer informatie over het gebruik van de zekering en het verwijderen van het apparaat uit het dashboard vindt u bij "Aansluiting/installatie" (pagina 20).

Als het probleem niet is opgelost, gaat u naar de ondersteuningssite op het achterblad.

Algemeen

Geen geluid of het geluid is zeer stil.

→ De positie van de faderregelaar [FADER] is niet ingesteld op een systeem met 2 luidsprekers. → Het volume van het apparaat en/of het aangesloten toestel staat zeer laag. - Verhoog het volume van het apparaat en het aangesloten toestel.

Geen pieptoon.

→ Er is een optionele versterker aangesloten en u gebruikt de ingebouwde versterker niet.

De geheugeninhoud is gewist.

→ De voedingskabel of de accu is losgekoppeld of niet juist aangesloten.

Opgeslagen zenders en de juiste tijd zijn gewist. De zekering is doorgebrand.

Maakt geluid wanneer de stand van het contactslot wordt gewijzigd.

→ De kabels zijn niet goed verbonden met de voedingsaansluiting voor accessoires van de auto.

Tijdens het afspelen of radio-ontvangst wordt de demonstratie gestart.

→ Als er gedurende 5 minuten geen handeling wordt uitgevoerd en [DEMO-ON] ingesteld is, wordt de demonstratie gestart. — Stel [DEMO-OFF] in (pagina 12).

Het display verdwijnt van/verschijnt niet in het display-venster.

→ De dimmer is ingesteld op [DIM-ON] (pagina 13). → Het display verdwijnt als u OFF ingedrukt houdt. — Houd OFF op het apparaat ingedrukt tot het display verschijnt. → De aansluitingen zijn vuil (pagina 15).

Het display/de verlichting knippert.

→ Er wordt onvoldoende voeding geleverd. — Controleer of de autoaccu voldoende voeding levert aan het apparaat (de vereiste voeding is 12 V DC).

De bedieningstoetsen werken niet.

→ Druk langer dan 2 seconden op DSPL en (terug)/MODE om het apparaat te resetten. De geheugeninhoud wordt gewist. Reset het apparaat voor uw eigen veiligheid niet tijdens het rijden.

Radio-ontvangst

Er kunnen geen zenders worden ontvangen. Het geluid is gestoord.

→ De aansluiting is niet juist. — Controleer de aansluiting van de auto-antenne. - Als de automatische antenne niet uitschuift, controleert u de aansluiting van de bedieningskabel van de elektrische antenne. → Zie [NO SERV] (pagina 18) voor details wanneer het DAB-signaal niet kan worden ontvangen.

Er kan niet worden afgestemd op voorkeuzezenders.

→ Het signaal van de uitzending is te zwak.

RDS

SEEK begint na enkele seconden afspelen.

→ De zender is geen TP-zender of heeft een zwak signaal. — Schakel TA uit (pagina 9).

Geen verkeersinformatie.

→ Schakel TA in (pagina 9). → De zender is een TP-zender, maar zendt toch geen verkeersinformatie uit. — Stem af op een andere zender.

PTY geeft [----] weer.

→ De huidige zender is geen RDS-zender. → Geen RDS-gegevens ontvangen. → De zender geeft het programmatype niet door.

De programmaservicenaam knippert.

→ Er is geen alternatieve frequentie voor de huidige zender.

- Druk op SEEK +/- terwijl de programmaservicenaam knippert. [PI SEEK] wordt weergegeven en het apparaat gaat zoeken naar een andere frequentie met dezelfde PI-gegevens (programma-identificatie).

USB-apparaat afspelen

U kunt items niet via een USB-hub afspelen.

→ Dit apparaat kan geen USB-apparaten via een USB-hub herkennen.

Het duurt langer voordat een USB-apparaat wordt afgespeeld.

→ Het USB-apparaat bevat bestanden met een ingewikkelde boomstructuur.

Het geluid wordt onderbroken.

→ Het geluid kan worden onderbroken bij een hoge bitsnelheid. → Bestanden die beveiligd zijn met DRM (Digital Rights Management) kunnen in sommige gevallen niet worden afgespeeld.

Een audiobestand kan niet afgespeeld worden.

→ USB-apparaten die geformatteerd zijn met andere bestandssystemen dan FAT16 of FAT32 worden niet ondersteund.* * Dit apparaat biedt ondersteuning voor FAT16 en FAT32, maar het is mogelijk dat bepaalde USB-apparaten deze FAT's niet ondersteunen. Raadpleeg de gebruiksaanwijzing van het USB-apparaat of neem contact op met de fabrikant voor meer informatie.

Foutmeldingen/berichten

HUB NO SUPRT: USB-hubs worden niet ondersteund.

IPD STOP: het afspelen van de iPod is afgelopen.

→ Bedien uw iPod/iPhone om het afspelen te starten.

NO AF: Geen alternatieve frequenties.

→ Druk op SEEK +/- terwijl de programmaservicenaam knippert. Het apparaat gaat zoeken naar een andere frequentie met dezelfde PI-gegevens (programma-identificatie) ([PI SEEK] wordt weergegeven).

NO DATA

→ Er is geen DAB-dienst voor het geselecteerde programmatype. — Druk op (terug).

NO INFO (geen informatie)

→ Er is geen label-Informatie voor de actuele DAB-dienst.

NO SERV (geen dienst)

Het DAB-signaal kan niet worden ontvangen.

→ Voer een auto-scan uit (pagina 8). → Controleer de aansluiting van de DAB-antenne. → Controleer dat [ANT-PWR] is ingesteld op [ON] (pagina 13).

NO TP: Geen verkeersprogramma's.

→ Het apparaat blijft zoeken naar beschikbare TP-zenders.

OVERLOAD: het USB-apparaat is overbelast.

→ Koppel het USB-apparaat los en druk vervolgens op SRC om een andere bron te selecteren. → Het USB-apparaat vertoont een storing of er is een niet-ondersteund apparaat aangesloten.

READ: bezig met het lezen van informatie.

Wacht totdat het lezen is voltooid en het afspelen automatisch wordt gestart. Afhankelijk van de bestandsorganisatiestructuur kan dit enige tijd duren.

ONTVANGST

→ De DAB-band is geselecteerd en het apparaat wacht op de ontvangst van een dienst.

USB-FOUT: Het USB-apparaat kan niet worden afgespeeld.

→ Sluit het USB-apparaat opnieuw aan.

USB GEEN APPARAAT: er is geen USB-apparaat aangesloten of het apparaat wordt niet herkend.

→ Zorg ervoor dat het USB-apparaat of de USB-kabel correct is aangesloten.

USB GEEN MUZIEK: er werden geen afspeelbare bestanden gevonden.

→ Sluit een USB-apparaat aan waarop afspeelbare bestanden zijn opgeslagen (pagina 15).

USB NIET ONDERSTEUND: het USB-apparaat wordt niet ondersteund.

→ Ga naar de ondersteuningssite op het achterblad voor meer informatie over de compatibiliteit van het USB-apparaat.

Vraag uw Sony-handelaar om advies als deze oplossingen niet helpen.

Aansluiting/installatie

Opgelet

• Breng alle aardingskabels naar een gemeenschappelijk aardingspunt.
• Zorg ervoor dat de kabels niet tussen een schroef geklemd zitten of vast komen te zitten in bewegende delen (bv. zetelrail).
• Voor u aansluitingen maakt, zet u het contact van de auto uit om kortsluiting te voorkomen.
• Sluit de voedingskabel ④ aan op het apparaat en de luidsprekers voor u deze aansluit op de auxiliaire voedingsaansluiting.
• Uit veiligheidsoverwegingen moet u eventuele losse, niet-verbonden kabels met isolatietape isoleren.

Voorzorgsmaatregelen

• Kies de installatieplaats zorgvuldig zodat het apparaat de bestuurder niet kan hinderen tijdens het rijden.
• Installeer het apparaat niet op plaatsen waar het wordt blootgesteld aan stof, vuil, overmatige trillingen of hoge temperaturen (bv. in direct zonlicht of nabij een verwarmingstoestel).
• Gebruik enkel de bijgeleverde montagehardware voor een veilige en correcte installatie.

Opmerking over de voedingskabel (geel)

Wanneer u dit apparaat samen met andere stereoapparaten aansluit, moet de ampèrewaarde van het autocircuit waarop het apparaat aangesloten is hoger zijn dan de som van de ampèrewaarden van de zekering van elke component.

Aanpassing van de montagehoek

Zorg voor een montagehoek van minder dan 45°.

Lijst met onderdelen voor de installatie

①

②

③

• Niet alle onderdelen uit de verpakking zijn in deze lijst opgenomen.
• De beugel ① en de beschermende rand ③ worden in de fabriek aan het apparaat bevestigd. Voor u het apparaat installeert, gebruikt u de ontgrendelingssleutels ② om de beugel ① van het apparaat te verwijderen. Zie "De beschermende rand en de beugel verwijderen" (pagina 23) voor meer informatie.
• Bewaar de ontgrendelingssleutels ② voor toekomstig gebruik. U hebt deze immers opnieuw nodig als u het apparaat uit de auto wilt verwijderen.

Verbinding

*1 Niet bijgeleverd *2 Luidsprekerimpedantie: 4 - 8 Ω × 4 *3 RCA-kabel (niet bijgeleverd)

*4 Afhankelijk van het type auto moet u een adapter gebruiken voor een afstandsbediening met kabel (niet bijgeleverd).

*5 Afhankelijk van het type auto moet u een adapter (niet bijgeleverd) gebruiken als de antenneaansluiting niet past.

*6 Stel afhankelijk van het type DAB-antenne [SET ANT-PWR] in op [ON] (standaard) of [OFF] (pagina 13). Max. voedingsstroom 0,1 A

Aansluitingen doorvoeren

Als uw auto uitgerust is met een elektrisch bediende antenne zonder relaisdoos, kan de antenne beschadigd raken als u dit apparaat aansluit met de bijgeleverde voedingskabel ④.

① Naar de luidsprekeraansluiting van de auto

1	Achterluidspreker (rechts)	⊕	Paars
2		⊖	Paars/zwart gestreept
3	Voorluidspreker (rechts)	⊕	Grijs
4		⊖	Grijs/zwart gestreept
5	Voorluidspreker (links)	⊕	Wit
6 ⊕			Wit/zwart gestreept
7	Achterluidspreker (links)	⊕	Groen
8 ⊕			Groen/zwart gestreept

② Naar de voedingsaansluiting van de auto

12 Continue voeding Geel
13	Bediening elektrische antenne/versterker (REM OUT)	Blauw/wit gestreept
15 G	eschakelde voeding Rood
16 A	Aarding Zwart

Eenvoudige subwooferaansluiting

U kunt een subwoofer zonder versterker gebruiken door deze aan te sluiten op een achterluidsprekerkabel.

Opmerkingen

• De achterluidsprekerkabels moeten voorbereid zijn.
• Gebruik een subwoofer met een impedantie van 4 tot 8 ohm en met voldoende vermogen om schade te voorkomen.

Aansluiting voor in stand houden van het geheugen

Als de gele voedingskabel aangesloten is, wordt het geheugencircuit altijd gevoed, zelfs wanneer het contact van de auto uitgeschakeld is.

Luidsprekeraansluiting

• Schakel het apparaat uit voor u de luidsprekers aansluit.
• Gebruik luidsprekers met een impedantie van 4 tot 8 ohm en met voldoende vermogen om schade te voorkomen.

Voedingsaansluitingsschema

Gebruik de auxiliaire voedingsaansluiting van uw auto en zorg ervoor dat de kabels correct aangesloten zijn (afhankelijk van de auto).

Auxiliaire voedingsaansluiting

Gewone aansluiting

12 Continue voeding Geel
15 Geschakelde voeding Rood

Wanneer de posities van de rode en gele kabels omgekeerd zijn

12 Geschakelde voeding Geel
15 Continue voeding Rood

Wanneer de auto geen ACC-positie heeft

Na het afstemmen van de verbindingen en het correct schakelen van de voedingskabels, sluit u het apparaat aan op de voeding van de auto. Met alle vragen en problemen over het aansluiten van dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw autodealer.

Installatie

De beschermende rand en de beugel verwijderen

Voordat u het apparaat installeert, verwijdert u de beschermende rand ③ en de beugel ① van het apparaat.

1. Duw de zijkanten van de beschermende rand ③ naar binnen en trek de beschermende rand naar buiten.

2. Plaats beide ontgrendelingssleutels ② tot ze vastklikken, trek de beugel ① omlaag en trek vervolgens het apparaat omhoog om ze te scheiden.

Het apparaat in het dashboard monteren

Voordat u het apparaat installeert, moet u ervoor zorgen dat de klemmen aan beide kanten van de beugel ① 2 mm naar binnen gebogen zijn.

1. Plaats de beugel ① in het dashboard en buig de klauwen naar buiten zodat de beugel stevig vastzit.

2. Plaats het apparaat in de beugel ① en bevestig vervolgens de beschermende rand ③.

• Als de klemmen recht of naar buiten gebogen zijn, zal het apparaat niet stevig geïnstalleerd zijn en kan het eruit vallen.
• Zorg ervoor dat de vier lipjes op de beschermende rand ③ goed vastzitten in de sleuven in het apparaat.

Het voorpaneel verwijderen en bevestigen

Zie "Het voorpaneel verwijderen" (pagina 5) voor meer informatie.

Zekeringen vervangen

Vervang een zekering altijd door een identiek exemplaar. Als de zekering doorbrandt, moet u de voedingsaansluiting controleren en de zekering vervangen. Brandt de zekering vervolgens nogmaals door, dan kan er sprake zijn van een defect in het apparaat. Raadpleeg in dat geval de dichtstbijzijnde Sony-handelaar.

Hierbij verklaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:

http://www.compliance.sony.de/

Als u vragen hebt of de recentste ondersteuningsinformatie over dit product wilt hebben, gaat u naar de onderstaande website:

Support-Website
