ПОСІБНИК КОРИСТУВАЧА CDXG3200UV SONY

Інcтpyкції з eкcплyaтaції

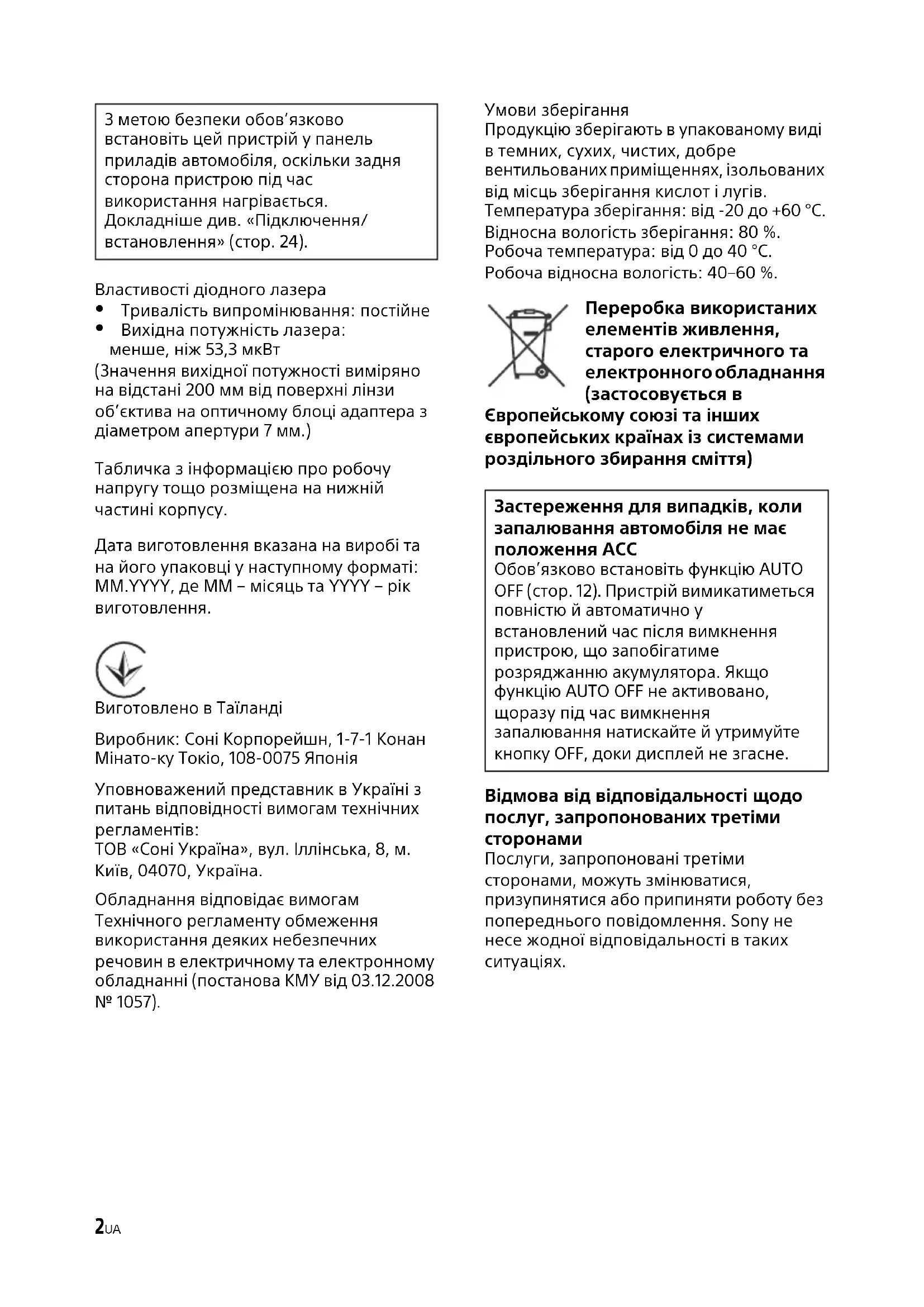

Перезагрузка устройства Замена предохранителя Предохранитель (10 A)2UA Властивості діодного лазера Тривалість випромінювання: постійне Вихідна потужність лазера: менше, ніж 53,3 мкВт (Значення вихідної потужності виміряно на відстані 200 мм від поверхні лінзи об’єктива на оптичному блоці адаптера з діаметром апертури 7 мм.) Табличка з інформацією про робочу напругу тощо розміщена на нижній частині корпусу. Дата виготовлення вказана на виробі та на його упаковці у наступному форматі: MM.YYYY, де MM – місяць та YYYY – рік виготовлення. Виготовлено в Таїланді Виробник: Соні Корпорейшн, 1-7-1 Конан Мінато-ку Токіо, 108-0075 Японія Уповноважений представник в Україні з питань відповідності вимогам технічних регламентів: ТОВ «Соні Україна», вул. Іллінська, 8, м. Київ, 04070, Україна. Обладнання відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова КМУ від 03.12.2008 № 1057). Умови зберігання Продукцію зберігають в упакованому виді в темних, сухих, чистих, добре вентильованих приміщеннях, ізольованих від місць зберігання кислот і лугів. Температура зберігання: від -20 до +60 °C. Відносна вологість зберігання: 80 %. Робоча температура: від 0 до 40 °C. Робоча відносна вологість: 40–60 %. Переробка використаних елементів живлення, старого електричного та електронного обладнання (застосовується в Європейському союзі та інших європейських країнах із системами роздільного збирання сміття) Відмова від відповідальності щодо послуг, запропонованих третіми

Послуги, запропоновані третіми сторонами, можуть змінюватися, призупинятися або припиняти роботу без попереднього повідомлення. Sony не несе жодної відповідальності в таких

З метою безпеки обов’язково встановіть цей пристрій у панель приладів автомобіля, оскільки задня сторона пристрою під час використання нагрівається. Докладніше див. «Підключення/ встановлення» (стор. 24). Застереження для випадків, коли запалювання автомобіля не має положення ACC Обов’язково встановіть функцію AUTO OFF (стор. 12). Пристрій вимикатиметься повністю й автоматично у встановлений час після вимкнення пристрою, що запобігатиме розряджанню акумулятора. Якщо функцію AUTO OFF не активовано, щоразу під час вимкнення запалювання натискайте й утримуйте кнопку OFF, доки дисплей не згасне.3UA

Довідник із частин і органів керування

• Початок роботи Від’єднання передньої панелі p. 5
• Перезавантаження пристрою p. 6
• Установлення годинника p. 6
• Підключення пристрою USB p. 6
• Підключення іншого портативного аудіопристрою p. 7
• Прослуховування радіо Прослуховування радіо p. 7
• Використання системи радіоданих (RDS) p. 8
• Відтворення Відтворення диска p. 9
• Відтворення пристрою USB p. 9
• Пошук і відтворення композицій p. 10
• Налаштування Скасування режиму DEMO p. 11
• Основні операції налаштування p. 11
• Загальні налаштування (GENERAL) p. 12
• Налаштування звуку (SOUND) p. 13
• Налаштування дисплея (DISPLAY) p. 14
• Додаткові відомості Оновлення вбудованого ПЗ p. 15
• Застережні заходи p. 15
• Технічне обслуговування p. 17
• Технічні характеристики p. 17
• Пошук і усунення несправностей p. 20
• Повідомлення p. 22
• Підключення/встановлення Увага! p. 24
• Список частин для встановлення p. 24
• Підключення p. 25
• Установлення UA Довідник із частин і органів керування Кнопка розблокування передньої p. 274

SRC (джерело) Увімкнення живлення. Змінення джерела. OFF Щоб вимкнути джерело й відобразити годинник, натисніть і потримайте протягом 1 секунди. Якщо натиснути й утримувати кнопку довше 2 секунд, живлення вимкнеться, а дисплей згасне. Диск керування Повертайте для налаштування

PUSH ENTER Вхід до вибраного пункту. MENU Відкриття меню налаштувань. Гніздо для дисків Віконце дисплея / (SEEK –/+) Автоматичне настроювання на радіостанції. Натисніть і утримуйте, щоб настроїти на станцію вручну. / (попередня/наступна) / (прискорене перемотування назад/прискорене перемотування

(вийняти диск) PTY (тип програми) Вибір типу програми (PTY) в RDS. (огляд) (стор. 10, 11) Перехід до режиму огляду під час відтворення. (Функція недоступна, якщо підключено пристрій USB в режимі Android™ або iPod.) EQ (еквалайзер) Вибір кривої еквалайзера.

Повернення до попереднього екрана. MODE (стор. 7) Приймач сигналів від пульта дистанційного керування Основний пристрій5UA Цифрові кнопки (1–6) Прийом збережених у пам’яті радіостанцій. Натисніть і утримуйте, щоб зберегти станції. ALBUM / Пропускання альбому для аудіопристрою. Натисніть і утримуйте для безперервного пропускання

(Функція недоступна, якщо підключено пристрій USB в режимі Android або iPod.) (повторити) Функція недоступна, якщо підключено пристрій USB в режимі Android. (випадковий порядок) Функція недоступна, якщо підключено пристрій USB в режимі Android. (відтворення/пауза) EXTRA BASS Підсилення звучання басового звуку в синхронізації з рівнем гучності. Натисніть, щоб змінити параметр EXTRA BASS: [1], [2], [OFF]. Вхідне гніздо AUX DSPL (дисплей) Змінення індикації на дисплеї. SCRL (прокрутка) Натисніть і утримуйте, щоб прокрутити індикацію на дисплеї. Порт USB Від’єднання передньої

Передню панель цього пристрою можна від’єднати, щоб запобігти крадіжці. 1 Натисніть і утримуйте кнопку OFF , доки пристрій не вимкнеться. Натисніть кнопку розблокування передньої панелі , а потім зніміть панель, потягнувши її до себе. Попереджувальний сигнал Якщо замок запалювання перевести в положення OFF, не від’єднавши передню панель, протягом кількох секунд буде лунати попереджувальний сигнал. Сигнал буде лунати тільки за умови використання вбудованого підсилювача. Початок роботи Приєднання передньої панелі6UA Перезавантаження

Перед першим використанням пристрою, після заміни елемента живлення або переобладнання з’єднань пристрій потрібно перезавантажити. 1 Натисніть і утримуйте кнопки DSPL і (назад)/MODE довше 2 секунд. ПриміткаПерезавантаження пристрою призведе до стирання настройок годинника, а також певного збереженого вмісту. Налаштування країни/регіону Після перезавантаження пристрою відкриється екран налаштування країни/

1 Коли відображатиметься [SET AREA], натисніть кнопку ENTER. Відобразиться поточна країна або

2 Повертаючи диск керування, виберіть [EUROPE] або [RUSSIA], а потім натисніть диск керування. 3 Повертаючи диск керування, виберіть [YES] або [NO], а потім натисніть диск керування. У разі змінення країни або регіону пристрій перезавантажиться, після чого відображатиметься годинник. Цей параметр можна налаштувати в меню загальних налаштувань (стор. 12). Установлення годинника 1 Натисніть кнопку MENU, повертаючи диск керування, виберіть [GENERAL], а потім натисніть диск керування. 2 Повертаючи диск керування, виберіть [SET CLOCK-ADJ], а потім натисніть диск керування. Значення часу почне блимати. 3 Повертайте диск керування, щоб установити години та хвилини. Щоб перемістити цифрову індикацію, натискайте кнопку SEEK +/–. 4 Після встановлення хвилин натисніть кнопку MENU. Настроювання буде завершено, і годинник почне працювати. Щоб відобразити годинник, натисніть кнопку DSPL. Підключення пристрою USB 1 Зменште гучність сигналу на

2 Підключіть пристрій USB до цього

Щоб підключити iPod/iPhone, скористайтеся кабелем USB для iPod (не входить до комплекту постачання).7UA Підключення іншого портативного аудіопристрою 1 Вимкніть портативний аудіопристрій. 2 Зменште гучність сигналу на

3 Підключіть портативний аудіопристрій до вхідного гнізда AUX (стерео міні-гніздо) на пристрої за допомогою з’єднувального шнура (не входить до комплекту постачання)*.

• Обов’язково використовуйте штекер прямого типу. 4 Натискаючи кнопку SRC, виберіть пункт [AUX]. Щоб вирівняти гучність підключеного пристрою відносно інших джерел Запустіть відтворення на портативному аудіопристрої з помірною гучністю та встановіть на пристрої звичайну гучність прослуховування. Натисніть кнопку MENU, а потім виберіть [SOUND] [SET AUX VOL] (стор. 14). Прослуховування радіо Щоб прослухати радіо, натисніть кнопку SRC і виберіть [TUNER]. 1 Натисніть кнопку MODE, щоб змінити діапазон (FM1, FM2, FM3, MW або LW). 2 Натисніть кнопку MENU, повертаючи диск керування, виберіть [GENERAL], а потім натисніть диск керування. 3 Повертаючи диск керування, виберіть [SET BTM], потім натисніть диск керування. Пристрій закріпить радіостанції за цифровими кнопками в послідовності, що відповідає послідовності частот. 1 Натисніть кнопку MODE, щоб змінити діапазон (FM1, FM2, FM3, MW або LW). 2 Настройте частоту. Щоб настроїти вручну Натиснувши та утримуючи кнопку SEEK +/–, знайдіть приблизну частоту, а потім натискайте кнопку SEEK +/– кілька разів для точного настроювання на потрібну частоту. Щоб настроїти автоматично Натисніть кнопку SEEK +/–. Сканування зупиняється, коли пристрій знаходить радіостанцію. 1 Під час прийому радіостанції, яку потрібно зберегти, натисніть і утримуйте цифрову кнопку (від 1 до 6), доки не з’явиться індикація [MEM]. Прослуховування радіо Автоматичне збереження (BTM) Настроювання Збереження вручну8UA 1 Виберіть діапазон, а потім натисніть цифрову кнопку (від 1 до 6). Використання системи радіоданих (RDS) Функція AF постійно налаштовується на станцію з найсильнішим сигналом у мережі, а функція TA надає найновішу інформацію про ситуацію на дорогах або дорожні програми (TP), якщо вони приймаються. 1 Натисніть кнопку MENU, повертаючи диск керування, виберіть [GENERAL], а потім натисніть диск керування. 2 Повертаючи диск керування, виберіть [SET AF/TA], потім натисніть диск керування. 3 Повертаючи диск керування, виберіть [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] або [SET AF/TA-OFF], а потім натисніть диск керування. Збереження станцій RDS із використанням налаштувань AF і TA Можна запрограмувати станції RDS разом із налаштуваннями AF/TA. Установіть AF/ TA, а потім збережіть станцію за допомогою ВТМ або вручну. Якщо програмування станцій здійснюється вручну, можна також запрограмувати станції без RDS. Приймання екстрених оголошень Якщо ввімкнено AF і ТА, екстрені оголошення автоматично перериватимуть поточне вибране

Регулювання гучності під час оголошення про ситуацію на дорогах Рівень гучності буде збережено в пам’яті для наступних оголошень про ситуацію на дорогах, і він не буде залежати від звичайного рівня гучності. Прийом однієї регіональної програми (REGIONAL) Якщо функції AF і REGIONAL увімкнуто, пристрій не перемикатиметься на іншу регіональну станцію з потужнішим сигналом. Якщо ви залишаєте зону прийому цієї регіональної передачі, установіть [SET REG-OFF] у меню налаштувань [GENERAL] під час прийому FM-радіостанції (стор. 13). Ця функція не працює у Великобританії та деяких інших країнах. Функція місцевого радіомовлення (тільки у Великобританії) Ця функція дозволяє вибирати інші місцеві станції в певній місцевості, навіть якщо вони не закріплені за цифровими

Під час прийому в діапазоні FM натисніть цифрову кнопку (від 1 до 6), на якій збережено місцеву станцію. Не пізніше ніж через 5 секунд знову натисніть цифрову кнопку місцевої станції. Повторюйте цю процедуру, доки не знайдете потрібну місцеву станцію. 1 Натисніть PTY під час прийому FM- радіостанції. 2 Повертайте диск керування, доки на дисплеї не відобразиться потрібний тип програми, потім натисніть диск керування. Пристрій почне пошук станції, яка транслює вибраний тип програми. Прийом радіостанцій, збережених у пам’яті Налаштування альтернативних частот (AF) і повідомлень про ситуацію на дорогах (TA) Вибір типів програм (PTY)9UA Тип програм Дані СТ, що передаються через RDS, налаштовують годинник. 1 У меню налаштувань [GENERAL] установіть [SET CT-ON] (стор. 13). Відтворення диска 1 Вставте диск (підписаною стороною догори). Відтворення розпочнеться автоматично. Відтворення пристрою USB У цій інструкції з експлуатації «iPod» використовується як загальне посилання на функції iPod пристроїв iPod і iPhone, якщо в тексті або на ілюстраціях не вказано інше. Щоб отримати докладні відомості про сумісність iPod, див. «Про iPod» (стор. 16) або відвідайте веб-сайт служби підтримки, зазначений на останній сторінці обкладинки. Можуть використовуватися пристрої USB* типів AOA (Android Open Accessory) 2.0, MSC (пристрої-накопичувачі) і MTP (протокол передачі мультимедіа), сумісні зі стандартом USB. Залежно від типу пристрою USB на апараті можна вибрати режим Android або MSC/MTP. Для деяких моделей цифрових плеєрів або смартфонів з ОС Android може знадобитися режим MTP.

• наприклад, флеш-накопичувач USB, цифровий плеєр, смартфон з ОС Android NEWS (Новини), AFFAIRS (Актуальні події), INFO (Відомості), SPORT (Спорт), EDUCATE (Освіта), DRAMA (Радіовистави), CULTURE (Культура), SCIENCE (Наука), VARIED (Різне), POP M (Популярна музика), ROCK M (Рок), EASY M (Легка музика), LIGHT M (Легка класична музика), CLASSICS (Класична музика), OTHER M (Музика інших жанрів), WEATHER (Погода), FINANCE (Фінанси), CHILDREN (Дитячі програми), SOCIAL A (Суспільне життя), RELIGION (Релігія), PHONE IN (Дзвінки у прямий ефір), TRAVEL (Подорожі), LEISURE (Дозвілля), JAZZ (Джаз), COUNTRY (Кантрі), NATION M (Національна музика), OLDIES (Старі шлягери), FOLK M (Фолк), DOCUMENT (Документальні програми) Установлення годинника (CT) Відтворення10UA Примітки• Для отримання докладних відомостей про сумісність пристрою USB див. веб-сайт підтримки, зазначений на останній сторінці обкладинки.• Смартфони з інстальованою ОС Android 4.1 або новішої версії підтримують протокол Android Open Accessory 2.0 (AOA 2.0). Проте деякі смартфони можуть не повністю підтримувати AOA 2.0, навіть якщо інстальовано ОС Android 4.1 або новішу версію.Для отримання докладних відомостей про сумісність вашого смартфону з ОС Android див. веб-сайт підтримки, зазначений на останній сторінці обкладинки.• Відтворення наведених нижче файлів не підтримується.MP3/WMA/FLAC:– файли, захищені авторськими правами;– файли з DRM (керування цифровими правами);– багатоканальні аудіофайли.MP3/WMA:– файли з компресією без втрати даних. Перед створенням підключення виберіть режим USB (режим Android або MSC/MTP) залежно від типу пристрою USB (стор. 13). 1 Підключіть пристрій USB до порту USB (стор. 6). Розпочнеться відтворення. Якщо пристрій USB вже підключено, для початку відтворення натискайте кнопку SRC, доки не відобразиться індикація [USB] (якщо розпізнано iPod, з’явиться індикація [IPD]). 2 Відрегулюйте гучність на цьому

Призупинення відтворення Натисніть і утримуйте кнопку OFF протягом 1 секунди. Видалення пристрою Припиніть відтворення та видаліть

Застереження для iPhone У разі підключення iPhone через USB гучність телефонних викликів регулюється за допомогою iPhone, а не з пристрою. Під час телефонної розмови уникайте випадкового підвищення гучності на пристрої, оскільки це може призвести до раптової зміни гучності звуку після закінчення розмови. Пошук і відтворення

Функція недоступна, якщо підключено пристрій USB в режимі Android. 1 Натискаючи під час відтворення кнопку (повторити) або (випадковий порядок) кілька разів, виберіть потрібний режим відтворення. Для запуску відтворення у вибраному режимі може знадобитися деякий час. Доступні режими відтворення різняться залежно від вибраного джерела звуку. Функція недоступна, якщо підключено пристрій USB в режимі Android або iPod. 1 Під час відтворення із CD або USB натисніть кнопку (огляд)* для відображення списку категорій

Коли відобразиться список композицій, натискайте кнопку (назад), доки не відобразиться потрібна категорія пошуку.

• Під час відтворення з пристрою USB натисніть і утримуйте кнопку (огляд) довше 2 секунд, щоб повернутися безпосередньо до початку списку категорій. 2 Поверніть диск керування, щоб вибрати необхідну категорію пошуку, а потім натисніть диск керування для підтвердження. 3 Повторіть крок 2, щоб знайти потрібну композицію. Розпочнеться відтворення. Щоб вийти з режиму Quick-BrowZer Натисніть кнопку (огляд). Повторне відтворення та відтворення у випадковому

Пошук композиції за назвою (Quick-BrowZer™)11UA Функція недоступна, якщо підключено пристрій USB в режимі Android або iPod. 1 Натисніть кнопку (огляд). 2 Натисніть кнопку SEEK +. 3 Поверніть диск керування, щоб вибрати елемент. Швидкий перехід у списку відбувається з кроком, що становить 10 % від загальної кількості елементів. 4 Натисніть кнопку ENTER, щоб повернутися до режиму Quick- BrowZer. Відобразиться вибраний елемент. 5 За допомогою диска керування виберіть потрібний елемент, після чого натисніть диск керування. Розпочнеться відтворення. Скасування режиму DEMO Можна скасувати показ демонстраційного ролика, коли джерело вимкнено і відображається годинник. 1 Натисніть кнопку MENU, повертаючи диск керування, виберіть [GENERAL], а потім натисніть диск керування. 2 Повертаючи диск керування, виберіть [SET DEMO], потім натисніть диск керування. 3 Повертаючи диск керування, виберіть [SET DEMO-OFF], а потім натисніть диск керування. Настроювання завершено. 4 Двічі натисніть кнопку (назад). Дисплей повернеться в режим звичайного прийому/відтворення. Основні операції налаштування Налаштування елементів виконується за такими категоріями: загальні налаштування (GENERAL), налаштування звуку (SOUND), налаштування дисплея (DISPLAY). 1 Натисніть кнопку MENU. 2 За допомогою диска керування виберіть категорію налаштувань, після чого натисніть диск

Настроювані елементи відрізняються залежно від джерела та параметрів. 3 За допомогою диска керування виберіть потрібні параметри, після чого натисніть диск керування. Щоб повернутися до попереднього

Натисніть кнопку (назад). Пошук шляхом пропуску елементів (режим швидкого

Налаштування12UA Загальні налаштування (GENERAL) AREA Установлення країни/регіону, де буде використовуватися цей пристрій: [EUROPE], [RUSSIA]. У разі змінення поточної країни або регіону пристрій перезавантажиться, після чого відображатиметься

(Функція доступна, тільки коли джерело вимкнено й відображається

DEMO (демонстрація) Активація демонстраційного режиму: [ON], [OFF]. CLOCK-ADJ (настроювання годинника) (стор. 6) CAUT ALM (попереджувальний сигнал) Активація попереджувального сигналу: [ON], [OFF] (стор. 5). (Функція доступна, тільки коли джерело вимкнено й відображається

BEEP Активація звукового сигналу: [ON], [OFF]. AUTO OFF Автоматичне вимкнення через певний час після вимкнення пристрою: [ON] (30 хвилин), [OFF]. STEERING Реєстрація/скидання настройок пульта дистанційного керування на кермовому колесі. (Функція доступна, коли під’єднання здійснюється за допомогою кабелю (не входить до комплекту постачання).) (Функція доступна, тільки коли джерело вимкнено й відображається

STR CONTROL (керування на кермі) Вибір режиму вводу підключеного пульта дистанційного керування. Для уникнення несправностей перед використанням підберіть відповідний режим вводу для підключеного пульта дистанційного керування. CUSTOM Режим вводу для пульта дистанційного керування на кермовому колесі PRESET Режим вводу для проводового пульта дистанційного керування, за винятком пульта дистанційного керування на кермовому колесі (вибирається автоматично під час виконання [RESET CUSTOM]). EDIT CUSTOM Реєструє функції (SOURCE, ATT, VOL +/–, SEEK +/–) для пульта дистанційного керування на кермовому колесі: Поверніть диск керування, щоб вибрати функцію, яку потрібно призначити для пульта дистанційного керування на кермовому колесі, а потім натисніть диск керування. Коли [REGISTER] блимає, натисніть і утримуйте кнопку на пульті дистанційного керування на кермовому колесі, для якої потрібно призначити функцію. Коли реєстрацію завершено, відобразиться [REGISTERED]. Щоб зареєструвати інші функції, повторіть кроки і . (Функція доступна, тільки коли для параметра [STR CONTROL] вибрано значення [CUSTOM].) RESET CUSTOM Скидання настройок пульта дистанційного керування на кермовому колесі: [YES], [NO]. (Функція доступна, тільки коли для параметра [STR CONTROL] вибрано значення [CUSTOM].)

• Під час здійснення настройок на пристрої буде доступне тільки керування кнопками. З метою безпеки припаркуйте свій автомобіль, а потім виконайте цю настройку.13UA

• Якщо під час реєстрації станеться помилка, усю раніше зареєстровану інформацію буде збережено. Виконайте процедуру реєстрації заново, починаючи з тієї функції, де сталася

• Ця функція на деяких автомобілях недоступна. Для отримання докладних відомостей про сумісність автомобіля див. веб-сайт підтримки, зазначений на останній сторінці обкладинки. USB MODE Змінення режиму USB: [ANDROID], [MSC/MTP]. (Функція доступна, тільки коли вибрано джерело USB.) CT (точний час) Активація функції CT: [ON], [OFF]. AF/TA (альтернативні частоти/ повідомлення про ситуацію на дорогах) Увімкнення або вимкнення альтернативних частот (AF) і повідомлень про ситуацію на дорогах (TA): [AF-ON], [TA-ON], [AF/TA-ON], [AF/TA-OFF]. REGIONAL Обмеження прийому певним регіоном: [ON], [OFF]. (Доступно лише під час прийому сигналу FM.) BTM (пам’ять оптимальної настройки) (стор. 7) (Функція доступна, тільки коли вибрано

FIRMWARE (Функція доступна, тільки коли джерело вимкнено й відображається

Перевірка/оновлення версії вбудованого ПЗ. Докладні відомості див. на сайті підтримки, зазначеному на останній сторінці обкладинки. FW VERSION (версія вбудованого ПЗ) Відображення поточної версії вбудованого ПЗ. FW UPDATE (оновлення вбудованого

Запуск оновлення вбудованого ПЗ: [YES], [NO]. Оновлення вбудованого ПЗ триває кілька хвилин. Під час оновлення не переводьте замок запалення в положення OFF і не від’єднуйте пристрій USB. Налаштування звуку (SOUND) EQ10 PRESET Вибір кривої еквалайзера з 10 кривих еквалайзера або вимкнення еквалайзера: [OFF], [R&B], [ROCK], [POP], [HIP-HOP], [ELECTRONICA], [JAZZ], [SOUL], [COUNTRY], [KARAOKE]*, [CUSTOM]. Настройки кривої еквалайзера можна зберегти для кожного джерела.

• Якщо вибрано [KARAOKE], звук голосу під час відтворення приглушується, але не усувається повністю. Використання мікрофона не підтримується. EQ10 CUSTOM Установлення [CUSTOM] з EQ10. Налаштування кривої еквалайзера: [BAND1] 32 Гц, [BAND2] 63 Гц, [BAND3] 125 Гц, [BAND4] 250 Гц, [BAND5] 500 Гц, [BAND6] 1 кГц, [BAND7] 2 кГц, [BAND8] 4 кГц, [BAND9] 8 кГц, [BAND10] 16 кГц. Рівень гучності регулюється в діапазоні від -6 дБ до +6 дБ із кроком в 1 дБ. BALANCE Регулювання звукового балансу: [RIGHT-15] – [CENTER] – [LEFT-15]. FADER Регулювання відносного рівня:

[FRONT-15] – [CENTER] – [REAR-15].14UA

S.WOOFER (сабвуфер) SW LEVEL (рівень сабвуфера) Регулювання рівня гучності сабвуфера: [+6 dB] – [0 dB] – [-6 dB]. ([ATT] відображається за найнижчого

SW PHASE (фаза сабвуфера) Вибір фази сабвуфера: [NORM], [REV]. LPF FREQ (частота для фільтра низьких

Вибір граничної частоти сабвуфера: [80Hz], [100Hz], [120Hz]. HPF FREQ (частота для фільтра високих

Вибір граничної частоти передніх/ задніх динаміків: [OFF], [80Hz], [100Hz], [120Hz]. AUX VOL (рівень гучності AUX) Регулювання рівня гучності для кожного підключеного додаткового пристрою: [+18 dB] – [0 dB] – [-8 dB]. Цей параметр усуває потребу в регулюванні рівня гучності між

(Функція доступна, тільки коли вибрано джерело AUX.) Налаштування дисплея (DISPLAY) DIMMER Змінення яскравості дисплея: [ON], [OFF], [CLK]. Щоб активувати цю функцію протягом лише певного часу, виберіть [CLK], а потім установіть час початку й закінчення. – Щоб налаштувати яскравість за ввімкненою функцією регулювання освітлення: Установіть для [DIMMER] значення [ON], потім відрегулюйте [BRIGHTNESS]. – Щоб налаштувати яскравість за вимкненою функцією регулювання освітлення: Установіть для [DIMMER] значення [OFF], потім відрегулюйте [BRIGHTNESS]. Налаштування яскравості зберігається та застосовується, коли функція DIMMER вмикається або вимикається. BRIGHTNESS Регулювання яскравості дисплея. Регульований діапазон яскравості: [1] – [10]. BUTTON-C (колір кнопок) Призначення попередньо встановленого або налаштованого кольору для кнопок. COLOR Вибір із-поміж 15 попередньо встановлених кольорів, 1 налаштований колір. CUSTOM-C (налаштований колір) Реєстрація налаштованого кольору для

Регульований діапазон кольору: [0] – [32] (значення [0] не можна встановити для всіх діапазонів кольору одночасно). DSPL-C (колір дисплея) Призначення попередньо встановленого або налаштованого кольору для дисплея. COLOR Вибір із-поміж 15 попередньо встановлених кольорів, 1 налаштований колір. CUSTOM-C (налаштований колір) Реєстрація налаштованого кольору для

Регульований діапазон кольору: [0] – [32] (значення [0] не можна встановити для всіх діапазонів кольору одночасно). SND SYNC (синхронізація звуку) Увімкнення синхронізації підсвічування зі звуком: [ON], [OFF]. AUTO SCR (автоматична прокрутка) Автоматично прокручує довгі елементи: [ON], [OFF]. (Функція недоступна, якщо вибрано AUX або тюнер.)15UA Оновлення вбудованого

Щоб оновити вбудоване ПЗ, відвідайте веб-сайт підтримки, зазначений на останній сторінці обкладинки, а потім дійте згідно з онлайн-інструкціями. Примітки• Для оновлення вбудованого ПЗ потрібен пристрій USB (не входить до комплекту постачання). Збережіть програму оновлення на пристрої USB, підключіть його до порту USB і виконайте операцію оновлення.• Оновлення вбудованого ПЗ триває кілька хвилин. Під час оновлення не переводьте замок запалення в положення OFF і не від’єднуйте пристрій USB. Застережні заходи

• Дайте пристрою охолонути, якщо автомобіль припарковано під прямим сонячним промінням.

• Не залишайте передню панель або аудіопристрої всередині автомобіля, інакше це може призвести до несправностей через високу температуру під впливом прямого сонячного проміння.

• Антена з електричним приводом висувається автоматично. Конденсація вологи Якщо у пристрої з’явилася волога, вийміть диск і почекайте з годину, поки пристрій не висохне; у протилежному випадку пристрій може не працювати належним чином. Забезпечення високої якості звуку Не розливайте рідини на пристрій і на

• Тримайте диски подалі від прямого сонячного проміння або таких джерел високих температур, як труби з гарячим повітрям, а також не залишайте їх в автомобілях, припаркованих під прямим сонячним промінням.

• Перед відтворенням дисків очищуйте їх тканиною для чищення, рухаючись від центра до країв. Не використовуйте розчинники, зокрема бензин, розріджувачі, наявні в продажу очисні засоби.

• Цей пристрій призначено для відтворення дисків, які відповідають стандарту Compact Disc (CD). Диски DualDisc і деякі музичні компакт-диски, зашифровані за допомогою технологій захисту авторських прав, не відповідають стандарту Compact Disc (CD), а тому можуть не відтворюватися на цьому пристрої.

• Диски, які НЕ МОЖНА відтворювати в цьому пристрої: – диски з етикетками, наліпками або з прикріпленою липкою стрічкою та липким папером. Відтворення таких дисків може призвести до несправності пристрою або пошкодити

– диски нестандартних форм (наприклад, у формі серця, квадрата, зірки тощо). Намагання відтворити їх може пошкодити пристрій; –диски діаметром 8 см. Додаткові відомості Примітки щодо дисків16UA Примітки стосовно дисків CD-R/ CD-RW

• Якщо багатосесійний диск починається із сесії CD-DA, його буде розпізнано як диск CD-DA, а інші сесії не відтворюватимуться.

• Диски, які НЕ МОЖНА відтворювати в цьому пристрої: – диски форматів CD-R/CD-RW із поганою якістю запису; – диски форматів CD-R/CD-RW, записані за допомогою несумісного записувального пристрою; – неправильно підготовлені диски форматів CD-R/CD-RW; –диски CD-R/CD-RW, записані у форматах, відмінних від формату музичних CD та формату MP3, які відповідають стандартам ISO9660 (Level 1 або Level 2), Joliet/Romeo чи багатосесійному форматі.

• Можна підключати наведені нижче моделі iPod. Перед використанням пристроїв iPod слід оновити їх програмне забезпечення. Сумісні моделі iPhone/iPod

• Напис «Made for iPod» (Виготовлено для iPod) чи «Made for iPhone» (Виготовлено для iPhone) означає, що електронний аксесуар був розроблений спеціально для підключення до iPod чи iPhone відповідно, і його розробник засвідчує відповідність технічним стандартам Apple. Компанія Apple не несе відповідальності за роботу цього пристрою або його відповідність стандартам безпеки та регулятивним нормам. Зверніть увагу, що використання цього аксесуара з iPod або iPhone може вплинути на якість безпроводового зв’язку. У разі виникнення питань або проблем із пристроєм, не описаних у цьому посібнику, зверніться до найближчого дилера Sony. Порядок відтворення аудіофайлів Папка (альбом)Аудіофайл (композиція) Про iPod Сумісні моделі USB iPhone 6s Plus iPhone 6s iPhone 6 Plus iPhone 6 iPhone 5s iPhone 5c iPhone 5 iPhone 4s iPod touch (6-те покоління) iPod touch (5-те покоління) iPod nano (7-те покоління) 17UA Технічне обслуговування Чищення контактів Пристрій може працювати неналежним чином у випадку забруднення контактів, що з’єднують пристрій і передню панель. Щоб запобігти цьому, від’єднайте передню панель (стор. 5) і прочистьте контакти ватним тампоном. Не докладайте надмірних зусиль. В іншому разі можна пошкодити контакти.

• З міркувань безпеки вимикайте запалювання та виймайте ключ із замка запалювання перед чищенням контактів.• Ніколи не торкайтеся контактів безпосередньо пальцями або будь-яким металевим предметом. Технічні характеристики

Діапазон настроювання: Для параметра [AREA] встановлено значення [EUROPE]: 87,5 МГц – 108,0 МГц Для параметра [AREA] встановлено значення [RUSSIA]: FM1/FM2: 87,5 МГц – 108,0 МГц (з інтервалом 50 кГц) FM3: 65 МГц – 74 МГц (з інтервалом 30 кГц) Гніздо антени: З’єднувач для зовнішньої антени Проміжна частота: Для параметра [AREA] встановлено значення [EUROPE]: FM CCIR: від -1956,5 кГц до -487,3 кГц і від +500,0 кГц до +2095,4 кГц Для параметра [AREA] встановлено значення [RUSSIA]: FM CCIR: від -1956,5 кГц до -487,3 кГц і від +500,0 кГц до +2095,4 кГц FM OIRT: від -1815,6 кГц до -943,7 кГц і від +996,6 кГц до +1776,6 кГц Використовувана чутливість: 7 дБф Вибірковість: 75 дБ при 400 кГц Відношення сигнал/шум: 73 дБ Розділення: 50 дБ на 1 кГц Частотна характеристика: 20 Гц – 15000 Гц MW/LW Діапазон настроювання: MW: 531 кГц – 1602 кГц LW: 153 кГц – 279 кГц Гніздо антени: З’єднувач для зовнішньої антени Чутливість: MW: 26 мкВ, LW: 50 мкВ Програвач CD Відношення сигнал/шум: 95 дБ Частотна характеристика: 10 Гц – 20000 Гц Коефіцієнт детонації: поза вимірюваними

Максимальна кількість (лише CD-R/ CD-RW): – папок (альбомів): 150 (у тому числі коренева папка);18UA – файлів (композицій) і папок: 300 (можливо, менше 300, якщо імена папок або файлів складаються з великої кількості символів); – відображуваних символів для назви папки або файлу: 32 (Joliet)/64 (Romeo). Кодек: MP3 (.mp3) і WMA (.wma) Програвач USB Інтерфейс: USB (повношвидкісний) Максимальна сила струму: 1 А Максимальна кількість композицій, що розпізнаються: –папок (альбомів): 256 –файлів (композицій): 256 Сумісна версія протоколу Android Open Accessory (AOA): 2.0

MP3 (.mp3) Швидкість передачі даних: 8 Кбіт/с – 320 Кбіт/с (підтримується VBR (перемінна швидкість передачі даних)) Частота дискретизації: 16 кГц – 48 кГц WMA (.wma) Швидкість передачі даних: 32 Кбіт/с – 192 Кбіт/с (підтримується VBR (перемінна швидкість передачі даних)) Частота дискретизації: 32 кГц, 44,1 кГц, 48 кГц FLAC (.flac) Розрядність: 16 біт, 24 біт Частота дискретизації: 44,1 кГц, 48 кГц Підсилювач потужності Вихід: виходи динаміків Повний опір динаміків: 4 Ом – 8 Ом Максимальна вихідна потужність: 55 Вт × 4 (за 4 Ом) Загальні відомості

Термінал аудіовиходів (REAR, SUB) Антена з електричним приводом/ термінал керування підсилювачем потужності (REM OUT)

Вхідний термінал пульта дистанційного керування Вхідне гніздо антени Вхідне гніздо AUX (стерео міні-гніздо) Порт USB Вимоги до живлення: автомобільний акумулятор постійного струму напругою 12 В (із заземленням негативного контакту) Номінальне споживання струму: 10 А

прибл. 178 мм × 50 мм × 177 мм (ш/в/г) Монтажні розміри: прибл. 182 мм × 53 мм × 160 мм (ш/в/г) Вага: прибл. 1,2 кг Комплект постачання: Основний пристрій (1) Частини для встановлення та підключення (1 комплект) Ваш дилер може не мати в асортименті всього переліченого вище приладдя. Зверніться до дилера для отримання докладнішої інформації. Конструкцію та технічні характеристики може бути змінено без повідомлення.19UA Windows Media є зареєстрованою торгівельною маркою або торгівельною маркою Microsoft Corporation у Сполучених Штатах Америки та/або в інших країнах. Даний виріб захищений певними правами інтелектуальної власності корпорації Microsoft Corporation. Використання або поширення такої технології, окрім як у даному пристрої, заборонене без ліцензії корпорації Microsoft або уповноваженого представництва корпорації Microsoft. iPhone, iPod, iPod classic, iPod nano та iPod touch є торговельними марками Apple Inc., зареєстрованими у США та інших

Технологія кодування звуку MPEG Layer-3 та патенти ліцензовані компаніями Fraunhofer IIS та Thomson. Android є торговою маркою корпорації Google Inc. libFLAC Авторське право (C) 2000–2009 Josh Coalson Авторське право (C) 2011–2013 Xiph.Org Foundation Розповсюдження та використання у вихідній та двійковій формах, зі змінами або без них, дозволяється лише за умови дотримання наведених нижче вимог. – У разі розповсюдження вихідного коду мають залишатися в силі зазначені вище повідомлення про авторські права, цей список умов і подальша відмова від відповідальності. – У разі розповсюдження у двійковій формі мають бути вказані зазначені вище авторські права, цей список умов і подальше застереження про обмеження відповідальності в документації та/або інших матеріалах, що додаються до продукту. – Ані назва організації Xiph.org Foundation, ані імена її співробітників не можуть бути використані для підтримки або сприяння продажу продуктів, розроблених із використанням цього програмного забезпечення, без попереднього письмового дозволу. ЦЕ ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ НАДАЄТЬСЯ ВЛАСНИКАМИ АВТОРСЬКИХ ПРАВ І ВИКОНАВЦЯМИ ЗА ПРИНЦИПОМ «ЯК Є», І БУДЬ-ЯКІ ПРЯМО ВИРАЖЕНІ ТА ДОМИСЛЮВАНІ ГАРАНТІЇ, У ТОМУ ЧИСЛІ ДОМИСЛЮВАНІ ГАРАНТІЇ ТОВАРНОГО СТАНУ ТА ПРИДАТНОСТІ ДЛЯ ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ, ВІДХИЛЯЮТЬСЯ. ОРГАНІЗАЦІЯ XIPH.ORG FOUNDATION АБО ЇЇ СПІВРОБІТНИКИ ЗА ЖОДНИХ ОБСТАВИН НЕ НЕСУТЬ ВІДПОВІДАЛЬНОСТІ ЗА БУДЬ-ЯКІ ПРЯМІ, НЕПРЯМІ, ВИПАДКОВІ, ОСОБЛИВІ, ШТРАФНІ АБО ПЕРЕДБАЧУВАНІ НЕПРЯМІ ЗБИТКИ (В ТОМУ ЧИСЛІ ЗА ПОСТАЧАННЯ ТОВАРІВ-ЗАМІННИКІВ АБО ПОСЛУГ, НЕМОЖЛИВІСТЬ ВИКОРИСТАННЯ, ВТРАТУ ДАНИХ АБО ПРИБУТКІВ ЧИ ПРИПИНЕННЯ ДІЯЛЬНОСТІ ПІДПРИЄМСТВА), ЩО СПРИЧИНЕНІ НЕЗАЛЕЖНО ВІД ПРИЧИНИ ТА ВИДУ ВІДПОВІДАЛЬНОСТІ — ЗА ДОГОВІРНИМИ, БЕЗУМОВНИМИ ЗОБОВ’ЯЗАННЯМИ АБО ВНАСЛІДОК ПРАВОПОРУШЕНЬ (У ТОМУ ЧИСЛІ ЧЕРЕЗ НЕДБАЛІСТЬ ЧИ ІНШІ ОБСТАВИНИ), ЯКІ ВИНИКАЮТЬ ВНАСЛІДОК ВИКОРИСТАННЯ ЦЬОГО ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ, НАВІТЬ ЯКЩО ПРО МОЖЛИВІСТЬ ТАКИХ ЗБИТКІВ БУЛО ПОПЕРЕДЖЕНО. Авторські права20UA Пошук і усунення несправностей Наведений нижче контрольний список допоможе вам вирішити проблеми, які можуть виникнути з пристроєм. Перш ніж переглянути наведений нижче контрольний список, перевірте підключення та робочі процедури. Докладніше про використання запобіжника та зняття пристрою з панелі приладів див. «Підключення/ встановлення» (стор. 24). Якщо несправність не вдається усунути, відвідайте веб-сайт служби підтримки, зазначений на останній сторінці обкладинки. Загальні відомості Немає звуку або він дуже слабкий. Регулятор рівня сигналу [FADER] не встановлено в положення для системи з 2 динаміками. Гучність апарату та/або підключеного пристрою дуже низька. – Збільште гучність апарату й підключеного пристрою. Відсутній звуковий сигнал. Підключено додатковий підсилювач потужності, а вбудований підсилювач не використовується. Вміст пам’яті стерто. Шнур живлення або елемент живлення відключено або не підключено належним чином. Збережені в пам’яті радіостанції та показник правильного часу стерті. Перегорів запобіжник. У пристрої виникає шум під час зміни положення замка запалювання. Шнури неправильно підключені до додаткового гнізда живлення автомобіля. Під час відтворення або прийому запускається демонстраційний режим. Якщо не виконувати жодних дій протягом 5 хвилин, коли ввімкнено [DEMO-ON], запуститься демонстраційний режим. – Установіть значення [DEMO-OFF] (стор. 12). Індикація у віконці дисплея зникла або не відображається. Регулятор підсвічування встановлено в положення [DIM-ON] (стор. 14). Дисплей вимикається, якщо натиснути й потримати кнопку OFF. – Натисніть кнопку OFF на пристрої та утримуйте її, доки дисплей не ввімкнеться. Контакти забруднені (стор. 17). Дисплей/підсвічування блимає. Подається недостатньо живлення. – Переконайтеся, що на пристрій подається достатньо живлення від автомобільного акумулятора. (Вимога до живлення: 12 В постійного струму.) Кнопки операцій не функціонують. Диск не виймається. Натисніть і утримуйте кнопки DSPL і (назад)/MODE довше 2 секунд, щоб перезавантажити пристрій. Вміст, збережений у пам’яті, буде

З міркувань безпеки не виконуйте операцію перезавантаження під час керування автомобілем. Радіоприйом Не приймаються сигнали радіостанцій. Звук супроводжується шумами. Неправильне підключення. – Перевірте підключення автомобільної

– Якщо автоматична антена з електричним приводом не висувається, перевірте підключення проводу керування антеною з електроприводом.21UA Не вдається знайти запрограмовані

Трансльований сигнал надто слабкий. У діапазоні FM3 неможливо настроїти частоти 65 МГц – 74 МГц. Для [AREA] вибрано [EUROPE]. – Установіть для [AREA] значення [RUSSIA] (стор. 12). RDS Не приймаються послуги RDS (коли для параметра [AREA] встановлено значення [RUSSIA]). Вибрано FM3. – Виберіть FM1 або FM2. Послуги RDS недоступні в поточному

Після кількох секунд прослуховування запускається функція SEEK. Станція не є ТР-станцією або транслює слабкий сигнал. –Вимкніть TA (стор.8). Немає повідомлень про поточну ситуацію на дорогах. Увімкніть TA (стор. 8). Станція не транслює повідомлення про поточну ситуацію на дорогах, незважаючи на те, що є ТР-станцією. – Налаштуйте іншу станцію. PTY відображає [- - - - - - - -]. Поточна станція не є RDS-станцією. Не отримано даних RDS. Станція не вказує тип передачі. Назва програмної послуги блимає. Для цієї станції немає альтернативної

– Натисніть SEEK +/–, коли блимає назва програмної послуги. З’явиться повідомлення [PI SEEK], і пристрій почне шукати іншу частоту з такими самими даними PI (програмна ідентифікація). Відтворення CD Не відтворюється диск. Диск пошкоджений або забруднений. Диски CD-R/CD-RW не призначені для відтворення звуку (стор. 16). Неможливо відтворити файли MP3/ WMA. Диск несумісний із форматом і версією MP3/WMA. Докладні відомості про відтворювані диски та формати наведені на сайті підтримки, зазначеному на останній сторінці обкладинки. Файли MP3/WMA потребують більше часу для початку відтворення, ніж інші. Наведені нижче диски потребують більше часу для початку відтворення: – диск, записаний зі складною структурою дерева файлів; – диск, записаний у режимі Multi Session; – диск, на який можна додавати файли

Звук переривається. Диск пошкоджений або забруднений. Відтворення з пристрою USB Не відтворюються елементи через концентратор USB. Пристрою не вдається розпізнати пристрій USB через концентратор USB. Для початку відтворення із пристрою USB потрібно більше часу. Структура дерева файлів у пристрої USB

Переривчастість звуку. Звук може бути переривчастим через високу швидкість передачі даних. У деяких випадках відтворення файлів із DRM (керування цифровими правами) неможливо.22UA Не відтворюється аудіофайл. Пристрій USB, відформатований за допомогою файлових систем, відмінних від FAT16 або FAT32, не підтримується.*

• Цей апарат підтримує системи FAT16 і FAT32, проте деякі пристрої USB можуть бути несумісними з усіма цими системами. Докладнішу інформацію див. в інструкції з експлуатації пристрою USB або зв’яжіться з виробником. Не вдається виконати операції пропуску альбому, пропуску елементів (режим швидкого переходу) і пошуку композиції за назвою (Quick-BrowZer). Ці операції недоступні, якщо підключено пристрій USB у режимі Android або iPod. – Установіть для [USB MODE] значення [MSC/MTP] (стор. 13). – Від’єднайте iPod. На пристрої встановлено неправильний режим USB. – Переконайтеся, що для USB на пристрої встановлено режим MSC/ MTP. У режимі Android звук з апарата не відтворюється. Коли апарат знаходиться в режимі Android, звук відтворюється тільки зі смартфону з ОС Android. – Перевірте стан програми відтворення аудіо на смартфоні з ОС Android. – Залежно від смартфону з ОС Android можуть виникнути проблеми з відтворенням. Повідомлення Під час роботи пристрою можуть з’являтися такі повідомлення. CD ERROR: не відтворюється диск. Диск буде вилучений автоматично. Почистьте диск або вставте його правильно. Переконайтеся, що диск не порожній і не пошкоджений. CD NO MUSIC: відсутній відтворюваний файл. Диск буде вилучений автоматично. Вставте диск з відтворюваними файлами (стор. 17). CD PUSH EJT: диск неможливо вийняти. Натисніть (виймання). HUB NO SUPRT: цей пристрій не підтримує концентратори USB. INVALID Вибрана операція може не підтримуватися. Під час відтворення iPod змінити [USB MODE] неможливо. IPD STOP: відтворення з iPod завершено. Розпочніть відтворення за допомогою iPod/iPhone. NO AF: відсутні альтернативні частоти. Натисніть SEEK +/–, коли блимає назва програмної послуги. Пристрій почне шукати іншу частоту з такими самими даними РІ (ідентифікація програми) (з’явиться повідомлення [PI SEEK]). NO TP: відсутні програми про ситуацію на

Пристрій продовжуватиме пошук доступних ТР-станцій.

NOT SUPPORT - ANDROID MODE

До апарата підключено пристрій USB, який не підтримує протокол AOA (Android Open Accessory) 2.0, коли для параметра [USB MODE] встановлено значення [ANDROID]. – Установіть для [USB MODE] значення [MSC/MTP] (стор. 13).23UA OVERLOAD: пристрій USB переповнений. Від’єднайте пристрій USB, а потім змініть джерело, натиснувши кнопку SRC. Пристрій USB несправний, або підключено пристрій, який не підтримується. READ: триває зчитування інформації. Дочекайтеся завершення зчитування – відтворення розпочнеться автоматично. Залежно від структури файлу цей процес може тривати деякий

USB ERROR: не відтворюється пристрій USB. Знову підключіть пристрій USB. USB NO DEV: пристрій USB не під’єднано або не розпізнано. Переконайтеся, що пристрій або кабель USB надійно під’єднано. USB NO MUSIC: відсутній відтворюваний

Під’єднайте пристрій USB з відтворюваними файлами (стор. 18). USB NO SUPRT: пристрій USB не підтримується. Для отримання докладних відомостей про сумісність пристрою USB див. веб- сайт підтримки, зазначений на останній сторінці обкладинки. або : досягнуто початку або кінця диска. (знак підкреслення): неможливо відобразити символ. Щодо роботи пульта дистанційного керування на кермовому колесі: ERROR: під час реєстрації функції сталася

Виконайте процедуру реєстрації знову, починаючи з тієї функції, де сталася помилка (стор. 12). TIMEOUT: процедуру реєстрації функції не виконано у зв’язку з перевищенням ліміту

Спробуйте завершити процедуру реєстрації, поки блимає [REGISTER] (близько 6 секунд) (стор. 12). Якщо наведені поради не допомагають вирішити проблему, проконсультуйтеся з найближчим дилером Sony. Якщо пристрій здається в ремонт через проблему з відтворенням диска CD, захопіть із собою диск, під час відтворення якого виникла проблема.24UA

• Під’єднайте всі заземлені кабелі до спільної точки заземлення.

• Запобігайте попаданню проводки під гвинти або між рухомих деталей (наприклад, між напрямними сидіння).

• Перед створенням підключень вимкніть запалювання автомобіля, щоб запобігти короткому замиканню.

• Підключіть кабель живлення спочатку до пристрою та динаміків, а потім – до додаткового роз’єму живлення.

• З міркувань безпеки обов’язково ізолюйте всі вільні непід’єднані кабелі електроізолювальною стрічкою.

• Уважно виберіть місце для встановлення, щоб пристрій не перешкоджав нормальному керуванню автомобілем.

• Уникайте встановлення пристрою в місцях, що піддаються впливу пилу, бруду, надмірної вібрації або високої температури, наприклад у місцях, на які падає пряме сонячне проміння, або біля вентиляційних отворів обігрівача.

• Для безпечного та надійного встановлення використовуйте монтажне обладнання тільки з комплекту постачання. Примітка щодо кабелю живлення (жовтий)За підключення пристрою разом з іншими стереокомпонентами сила струму в контурі автомобіля має бути вищою за суму значень сили струму, указаних на плавких запобіжниках кожного компонента. Регулювання кута встановлення Відрегулюйте кут встановлення так, щоб він був не більший за 45°. Список частин для встановлення

• Цей список частин не охоплює повний комплект постачання.

• Кронштейн і захисна манжета прикріплюються до пристрою перед комплектацією. Перед установленням пристрою скористайтеся демонтажними ключами , щоб від’єднати кронштейн від пристрою. Докладніша інформація – у розділі «Від’єднання захисної манжети та кронштейна» (стор. 27).

• Збережіть на майбутнє ці демонтажні ключі , оскільки вони потрібні для знімання пристрою з автомобіля. Підключення/встановлення Застережні заходи

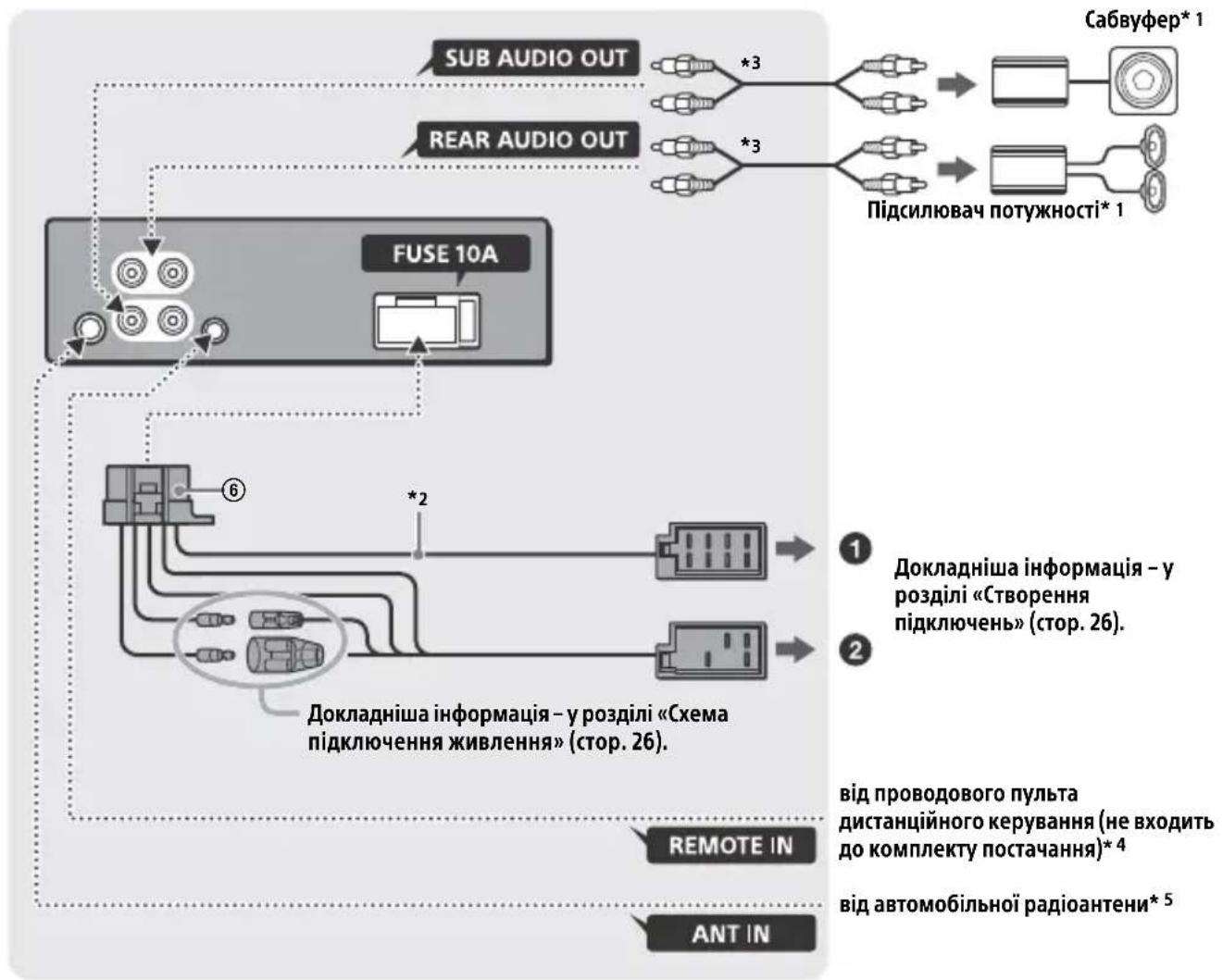

× 2 25UA Підключення *1 Не входить до комплекту постачання. *2 Повний опір динаміків: 4 Ом – 8 Ом × 4. *3 Шнур RCA з контактними штирками (не входить до комплекту постачання). *4 Залежно від типу автомобіля, можливо, знадобиться використати адаптер для проводового пульта дистанційного керування (не входить до комплекту постачання). Докладнішу інформацію про використання проводового пульта дистанційного керування див. в розділі «Використання проводового пульта дистанційного керування» (стор. 27). *5 Залежно від типу автомобіля, можливо, знадобиться використати адаптер (не входить до комплекту постачання), якщо не підходить з’єднувач для зовнішньої антени.

від проводового пульта дистанційного керування (не входить до комплекту постачання)*

від автомобільної радіоантени*

Докладніша інформація – у розділі «Створення підключень» (стор. 26). Підсилювач потужності*

Докладніша інформація – у розділі «Схема підключення живлення» (стор. 26).

226UA Якщо антена з електроприводом не має релейної стійки, підключення цього пристрою за допомогою кабелю живлення з комплекту може пошкодити антену. До роз’єму динаміка автомобіля До гнізда живлення автомобіля Просте підключення сабвуфера Сабвуфер можна використовувати без підсилювача потужності, якщо він підключений до кабелю заднього

• Необхідно підготувати проводи задніх

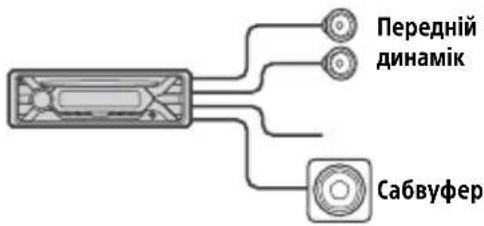

• Щоб уникнути пошкоджень, використовуйте сабвуфер із повним опором 4 Ом – 8 Ом і відповідною гранично допустимою потужністю. Підключення запам’ятовувальної системи Якщо підключено жовтий кабель електроживлення, живлення завжди постачатиметься до запам’ятовувальної схеми навіть за вимкненого запалювання. Підключення динаміків

• Перед підключенням динаміків вимкніть

• Щоб уникнути пошкоджень, використовуйте динаміки з повним опором 4 Ом – 8 Ом і відповідною гранично допустимою потужністю. Перевірте роз’єм підключення допоміжного живлення автомобіля та правильно розподіліть з’єднання кабелів (залежно від типу автомобіля). Створення підключень

електричним приводом/керування підсилювачем потужності (REM OUT)

16 Заземлення Чорний Схема підключення живлення

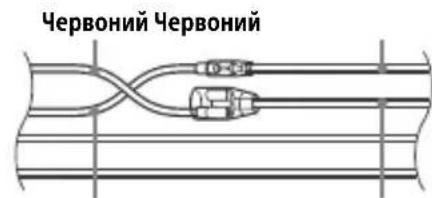

Допоміжний роз’єм живлення27UA Загальна схема підключення Якщо червоний і жовтий проводи переставлено місцями Якщо автомобіль не має положення

Після перевірки відповідності з’єднань і проводів імпульсного постачання живлення підключіть пристрій до автомобільного контуру електроживлення. Якщо виникли запитання або проблеми з пристроєм, не описані в цій інструкції, зверніться по допомогу до дилера автомобільної компанії. 1 Щоб активувати проводовий пульт дистанційного керування, установіть для [STR CONTROL] у [SET STEERING] значення [PRESET] (стор. 12). Установлення Перед установленням пристрою від’єднайте захисну манжету та кронштейн від пристрою. 1 Захопіть обидва краї захисної манжети й витягніть її. 2 Вставте разом обидва демонтажні ключі до клацання. Потягніть кронштейн донизу, а потім потягніть пристрій догори, щоб від’єднати його.

Неперервне постачання живленняЖовтий Імпульсне постачання живленняЧервоний Імпульсне постачання живлення Жовтий Неперервне постачання живленняЧервоний Червоний ЧервонийЖовтий Жовтий Червоний ЧервонийЖовтий Жовтий ЧервонийЧервонийЖовтийЖовтий Використання проводового пульта дистанційного

Від’єднання захисної манжети та кронштейна

Гачком усередину.28UA Перед установленням переконайтеся, що фіксатори з обох сторін кронштейна зігнуто всередину на 2 мм. 1 Установіть кронштейн у панель приладів, а потім вигніть виступи назовні, щоб забезпечити щільну

2 Приєднайте пристрій до кронштейна , а потім вставте захисну манжету .

• Якщо фіксатори випрямлені або зігнуті назовні, пристрій не буде встановлений належним чином і може випасти.• Переконайтеся, що 4 фіксатори на захисній манжеті належним чином встановлені в отвори, наявні в апараті. Докладніша інформація – у розділі «Від’єднання передньої панелі» (стор. 5). Докладніша інформація – у розділі «Перезавантаження пристрою» (стор. 6). Замінюючи запобіжник, переконайтеся, що новий

розрахований на таку саму силу струму, як і оригінальний. Якщо запобіжник перегорає, перевірте підключення живлення та замініть запобіжник. Якщо запобіжник перегорає знову після заміни, причиною цього може бути внутрішня несправність. У такому разі зверніться до найближчого дилера Sony. Установлення пристрою в панелі приладів Від’єднання та приєднання передньої панелі
