ПОСІБНИК КОРИСТУВАЧА Bravia KDL42W808A SONY

Цифрова: DVB-T/DVB-C DVB-T2 (без KDL-55/47/42W802A)

Цифрова: Вижте i-Manual.

Терміни HDMI, HDMI High-Definition Multimedia

Interface і логотип HDMI є товарними знаками або

зареєстрованими товарними знаками HDMI Licensing LLC у США та інших країнах.

DLNA®, логотип DLNA і DLNA CERTIFIED® є

торгівельними марками, знаками

обслуговування або сертифікаційними знаками

Digital Living Network Alliance.

Виготовлено за ліцензією компанії Dolby

«BRAVIA» і є товарними знаками

компанії Sony Corporation.

TrackID є товарним знаком або зареєстрованим

товарним знаком Sony Mobile Communications

Технологія розпізнавання музики і відео, а також

пов’язані дані надаються Gracenote®. Gracenote

це галузевий стандарт, що застосовується до

технології розпізнавання музики і забезпечення

пов’язаного вмісту. Щоб отримати докладнішу

інформацію, відвідайте сторінку

CD, DVD, Blu-ray Disc, а також музичні та відеодані

Gracenote, Inc., авторське право ©

2000-теперішній час Gracenote. Програмне

забезпечення Gracenote, авторське право ©

2000-теперішній час Gracenote. До цього

продукту і послуги застосовуються один або

кілька патентів, які перебувають у власності

Gracenote. Відвідайте веб-сайт Gracenote, щоб

отримати перелік патентів Gracenote, який

постійно оновлюється.

Gracenote, MusicID, VideoID, Video Explore,

емблема і логотип Gracenote, а також логотип

«Powered by Gracenote» є товарними знаками чи

зареєстрованими товарними знаками Gracenote

в США та інших країнах.

Opera® Devices SDK from Opera Software ASA.

Copyright 1995-2013 Opera Software ASA. All rights

Wi-Fi, Wi-Fi Direct і Miracast є знаками або

зареєстрованими знаками Wi-Fi Alliance.

«Blu-ray Disc», «Blu-ray» і логотип «Blu-ray Disc» є

рними знаками Blu-ray Disc Association.

Логотип «Sony Entertainment Network» і «Sony

Entertainment Network» є товарними знаками

MHL, Mobile High-Definition Link та логотип MHL є

товарними знаками або зареєстрованими

товарними знаками компанії MHL Licensing, LLC.

Вироблено за ліцензією від DTS Licensing Limited.

Інформацію щодо патентів і товарних знаків для

США та всього світу, див. на веб-сторінці

www.dts.com/patents/legacy.aspx.

(c) DTS Licensing Limited і DTS, Inc. 2012.

Текстова торгова марка і логотипи Bluetooth® є

власністю Bluetooth SIG, Inc. Корпорація Sony

використовує їх за ліцензією. Інші торгові марки

й торгові знаки належать відповідним

Позначка «N» є товарним знаком або

зареєстрованим товарним знаком NFC Forum,

Inc. у США та інших країнах.

тільки KDL-55/47/42W809A,

KDL-55/47/42W808A, KDL-55/47/42W807A,

DiSEqC™ є товарним знаком EUTELSAT.

Цей телевізор підтримує DiSEqC 1.0. Цей

телевізор не призначений для керування

моторизованих антен.

 Усі функції, пов’язані з цифровим

телебаченням ( ), працюватимуть тільки в

тих країнах або регіонах, де транслюється

цифровий ефірний сигнал DVB-T/DVB-T2*

(MPEG-2 та H.264/MPEG-4 AVC) або де є доступ

до сумісного абонентського кабельного вводу

DVB-C (MPEG-2 та H.264/MPEG-4 AVC).

Дізнайтеся у свого продавця, чи є можливість

приймати сигнал DVB-T/DVB-T2* у місці вашого

проживання, або запитайте свого провайдера

кабельного телебачення, чи сумісний

кабельний сервіс DVB-C, що ними надається, із

 Ваш провайдер кабельного телебачення може

стягати платню за свої послуги або

потребувати вашої згоди з положеннями та

умовами своєї діяльності.

 Цей телевізор відповідає технічним вимогам

DVB-T/DVB-T2* і DVB-C, але його сумісність із

майбутніми цифровими ефірними передачами

DVB-T/DVB-T2* і цифровими кабельними

передачами DVB-C не гарантована.

 Деякі функції цифрового телебачення можуть

бути недоступними у певних країнах або

регіонах, а кабель DVB-C може не працювати

належним чином із деякими провайдерами.

 Не всі моделі телевізорів серій підтримують

технології цифрового телебачення другого

* Підтримка технології DVB-T2 реалізована в

телевізорах моделей тільки W809A/W808A/

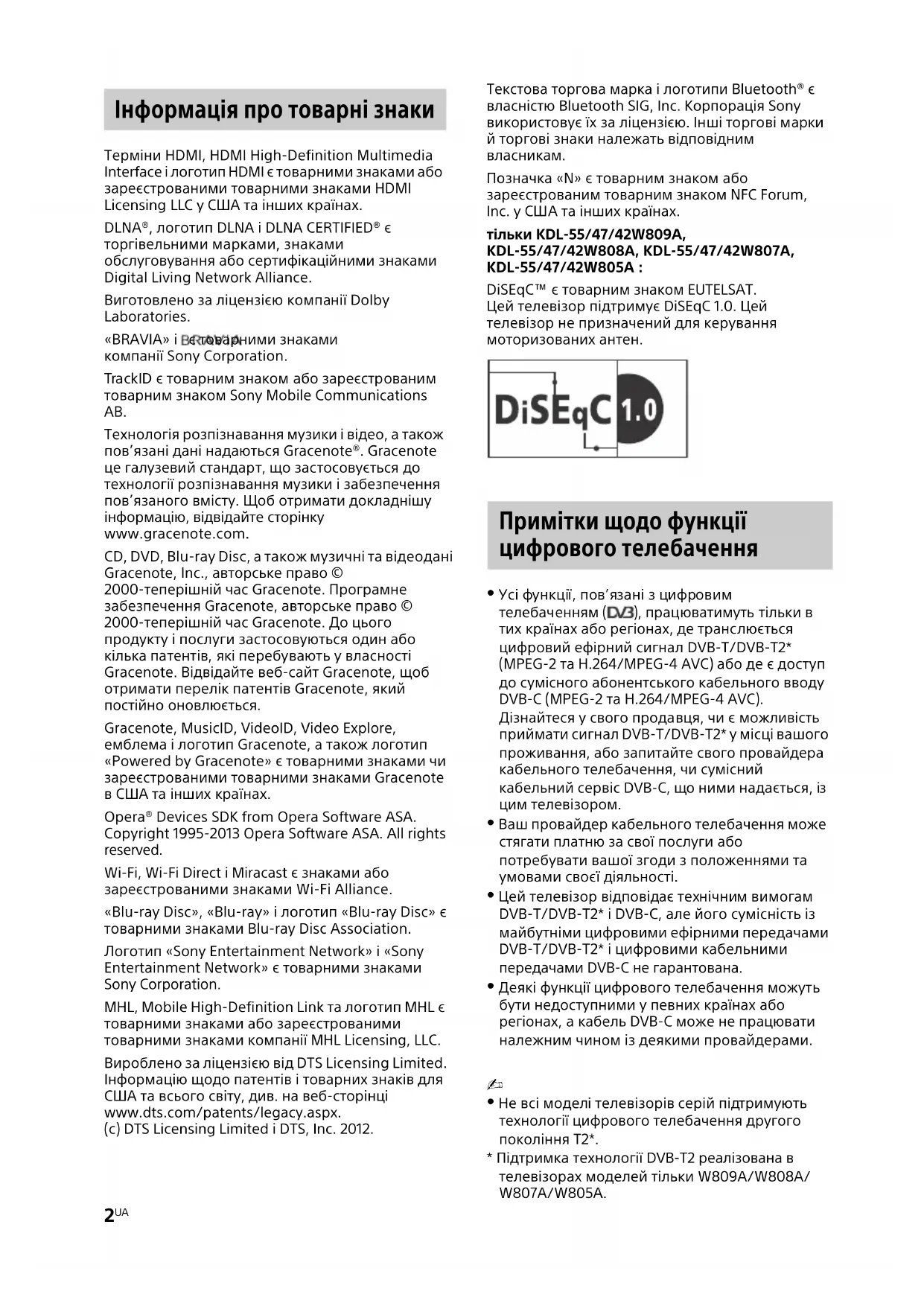

Інформація про товарні знаки

Примітки щодо функції

цифрового телебачення3

Якщо індикатор підсвічування

блимає червоним, порахуйте

кількість блимань (інтервал складає

Натисніть кнопку "/1 на телевізорі, щоб

вимкнути його, від’єднайте кабель

живлення та проінформуйте торгівельний

заклад або представників сервісного

центру Sony про кількість блимань

Якщо індикатор підсвічування не

блимає, перевірте наступні

Також див. розділ «Усунення

несправностей» у посібнику i-Manual.

Якщо проблема не зникає, віддайте

телевізор на обслуговування

кваліфікованому спеціалісту.

Відсутній звук і зображення (екран

 Перевірте антену та кабельне з’єднання.

 Підключіть телевізор до електромережі й

натисніть кнопку "/1 на телевізорі або на

пульті дистанційного керування.

Не вдається настроїти окремі

 Перевірте антену або супутникову тарілку.

Тільки для моделей, що підтримують

супутникове телебачення:

 Супутниковий кабель може бути

закорочений або на ньому можуть бути

проблеми зі з’єднанням. Перевірте з’єднання

кабелю, а потім вимкніть телевізор кнопкою

перемикання живлення і знову ввімкніть

 Задана частота виходить за межі діапазону.

Зверніться до компанії супутникового

Не вдалося знайти жодної послуги

(каналу) кабельного телебачення.

 Перевірте підключення кабелю і параметри

 Спробуйте скористатися функцією «Цифрове

автонастроювання», вибравши «Антена»

Пульт дистанційного керування не

 Замініть батарейки.

 Можливо, телевізор перебуває в режимі

Натисніть SYNC MENU, виберіть «Керування

ТВ», а потім «Вдома (меню)» або «Опції», щоб

керувати телевізором.

Ви забули пароль для функції

«Батьківський захист».

 Введіть PIN-код 9999. (PIN-код 9999 завжди

Зона навколо телевізора

 Якщо телевізор використовується протягом

тривалого часу, зона навколо нього

Це можна відчути на дотик.

Зображення або звук «завмирає»,

пустий екран, телевізор не реагує на

натиснення кнопок на телевізорі або

на пульті дистанційного керування.

Щоб виконати простий перезапуск телевізора,

від’єднайте шнур живлення від розети, а через

2 хвилини знову підключіть його.

Не вдається знайти кнопки CH+/–,

 +/–, ///, , і HOME на

 Розташування кнопок на телевізорі див. на

наступній ілюстрації.

LED-освітлення ввімкнено.

 Якщо не потрібно, щоб LED-освітлення

світилося, його можна вимкнути.

Натисніть HOME, а потім виберіть

«Налаштування» t «Налаштування

системи» t «Загальне налаштування» t

«LED-освітлення» t «Вимкн». Також можна

натиснути OPTIONS, а потім вибрати «LED-

освітлення» t «Вимкн».

Задня панель телевізора4

РК-панель (рідкокристалічний дисплей)

Аналогова: залежно від вибраної країни або

регіону: B/G/H, D/K, L, I, M

Цифрова: DVB-T/DVB-C DVB-T2 (крім KDL-55/47/42W802A)

Супутник: DVB-S/DVB-S2 (крім

Система кольорів/відео

Аналогова: PAL, SECAM, NTSC3.58, NTSC4.43

Цифрова: Див. в i-Manual.

Аналогова: UHF/VHF/кабель, залежно від

вибраної країни або регіону.

Цифрові: UHF/VHF/кабель, залежно від

вибраної країни або регіону.

Супутник: Проміжна частота 950–2150 МГц

(крім KDL-55/47/42W802A)

Бездротова технологія

Протокол IEEE802.11 b/g/n

Технологія Bluetooth

Вхідні та вихідні гнізда

Зовнішній роз’єм із опором 75 Ом для VHF/UHF

Супутникова антена (крім KDL-55/47/42W802A)

Гніздовий роз’єм типу F (IEC169-24), 75 Ом.

DiSEqC 1.0, LNB 13 В/18 В, звук 22 кГц,

Передача одним кабелем EN50494

21-штирковий роз’єм Scart (стандарт CENELEC),

у тому числі аудіо/відеовхід, вхід RGB та

аудіо/відеовихід телевізора.

/ COMPONENT IN YP BPR (компонентний відеосигнал): 1080p (50,

60 Гц), 1080i (50, 60 Гц), 720p (50, 60 Гц), 576p,

Аудіовхід (роз’єми RCA)

Відеовхід (звичайний штекер RCA із входом Y)

Упаковування кадрів: 1080p (30 Гц), 1080/24p,

24p, 1080i (50, 60 Гц), 720p (50, 60 Гц)

Звук: двоканальна лінійно-імпульсна

модуляція: 32, 44,1 та 48 кГц, 16, 20 та 24 біти,

ARC (Audio Return Channel) (тільки HDMI IN 1)

MHL (Звичайно з HDMI 2)

Відео (2D): 1080p (30 Гц), 1080/24p, 1080i (50,

(50, 60 Гц), 720p (50, 60 Гц)

Звук: двоканальна лінійно-імпульсна

модуляція: 32, 44,1 та 48 кГц, 16, 20 та 24 біти,

DIGITAL AUDIO OUT (OPTICAL)

Додатковий цифровий роз’єм (двоканальна

лінійна імпульсно-кодова модуляція (Linear

PCM), Dolby Digital)

Аудіовихід (стерео мініроз’єм)

Гніздо для навушників

Гніздо для пристрою USB HDD (тільки 1), порт

Гніздо CAM (модуль обумовленого доступу)

Роз’єм 10BASE-T/100BASE-TX (Залежно від

робочого середовища мережі швидкість

з’єднання може відрізнятися. Швидкість та

якість передачі даних 10BASE-T/100BASE-TX

не гарантуються для цього телевізора.)5

Приладдя в комплекті

Див. в розділі «Комплект постачання»

Короткого посібника.

Блок камери та мікрофона: CMU-BR200/

USB-адаптер бездротової LAN: UWA-BR100

Пасивні окуляри 3D: TDG-500P

Пасивні окуляри SimulView™: TDG-SV5P

Відносна вологість 10% - 80% (без конденсації)

Споживана потужність

220 – 240 В змінного струму, 50 Гц

Клас енергоефективності

Розмір екрана (виміряний по діагоналі) (прибл.)

KDL-55W80xA: 138,8 см / 55 дюймів

KDL-47W80xA: 119,3 см / 47 дюймів

KDL-42W80xA: 106,7 см / 42 дюймів

споживання електро-енергії

У режимі «Вдома»/«Стандартне»

KDL-55W80xA: 79,0 Вт

KDL-47W80xA: 66,0 Вт

У режимі «Магазин»/«Яскравий»

Середньорічне споживання електроенергії*

Споживання електроенергії в режимі

0,25 Вт (15 Вт у режимі оновлення програмного

забезпечення/електронної програми

Роздільна здатність дисплея

1920 точок (по горизонталі) × 1080 рядків (по

Габаритні розміри (приблизно)

з настільною підпорою

KDL-47W80xA: 108,3 × 67,2 × 29,8 см

без настільної підпори

з настільною підпорою

KDL-47W80xA: 16,7 кг

без настільної підпори

Річне споживання електроенергії за умови

експлуатації телевізора 4 години на день, 365

днів на рік. Фактичний рівень споживання

електроенергії залежить від режиму

використання телевізора.

Вказане споживання електроенергії в режимі

очікування досягається після того, як

телевізор завершить усі внутрішні процеси.

 Літера «х» у назві моделі відповідає

цифровому позначенню її конструкції, кольору

чи системи телебачення.

 Виймайте картку-муляж із гнізда CAM (модуль

обумовленого доступу) на телевізорі тільки

для того, щоб вставити в це гніздо смарт-

 Доступність аксесуарів залежить від країни,

регіону, моделі та наявності на складі.

 Зовнішній вигляд і технічні характеристики

можуть бути змінені без попередження.4-464-007-11(1)

© 2013 Sony Corporation
