MANUALE UTENTE Bravia KDL42W808A SONY

PT Guida di riferimento

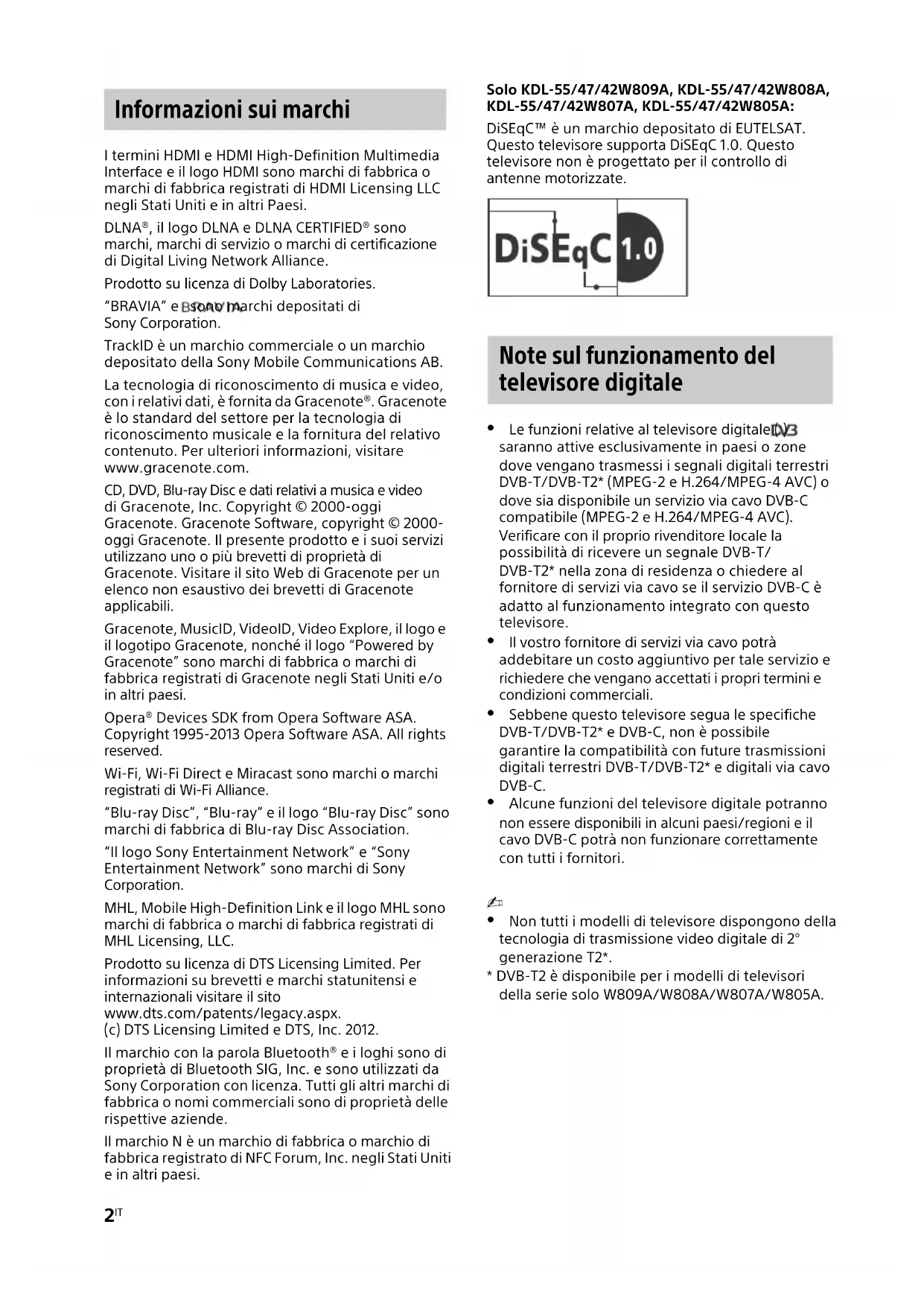

IT I termini HDMI e HDMI High-Definition Multimedia

Interface e il logo HDMI sono marchi di fabbrica o

marchi di fabbrica registrati di HDMI Licensing LLC

negli Stati Uniti e in altri Paesi.

DLNA®, il logo DLNA e DLNA CERTIFIED® sono

marchi, marchi di servizio o marchi di certificazione

di Digital Living Network Alliance.

Prodotto su licenza di Dolby Laboratories.

“BRAVIA” e sono marchi depositati di

TrackID è un marchio commerciale o un marchio

depositato della Sony Mobile Communications AB.

La tecnologia di riconoscimento di musica e video,

con i relativi dati, è fornita da Gracenote®. Gracenote

è lo standard del settore per la tecnologia di

riconoscimento musicale e la fornitura del relativo

contenuto. Per ulteriori informazioni, visitare

CD, DVD, Blu-ray Disc e dati relativi a musica e video

di Gracenote, Inc. Copyright © 2000-oggi

Gracenote. Gracenote Software, copyright © 2000-

oggi Gracenote. Il presente prodotto e i suoi servizi

utilizzano uno o più brevetti di proprietà di

Gracenote. Visitare il sito Web di Gracenote per un

elenco non esaustivo dei brevetti di Gracenote

Gracenote, MusicID, VideoID, Video Explore, il logo e

il logotipo Gracenote, nonché il logo “Powered by

Gracenote” sono marchi di fabbrica o marchi di

fabbrica registrati di Gracenote negli Stati Uniti e/o

Wi-Fi, Wi-Fi Direct e Miracast sono marchi o marchi

registrati di Wi-Fi Alliance.

“Blu-ray Disc”, “Blu-ray” e il logo “Blu-ray Disc” sono

marchi di fabbrica di Blu-ray Disc Association.

“Il logo Sony Entertainment Network” e “Sony

Entertainment Network” sono marchi di Sony

MHL, Mobile High-Definition Link e il logo MHL sono

marchi di fabbrica o marchi di fabbrica registrati di

Prodotto su licenza di DTS Licensing Limited. Per

informazioni su brevetti e marchi statunitensi e

internazionali visitare il sito

www.dts.com/patents/legacy.aspx.

(c) DTS Licensing Limited e DTS, Inc. 2012.

Il marchio con la parola Bluetooth® e i loghi sono di

proprietà di Bluetooth SIG, Inc. e sono utilizzati da

Sony Corporation con licenza. Tutti gli altri marchi di

fabbrica o nomi commerciali sono di proprietà delle

Il marchio N è un marchio di fabbrica o marchio di

fabbrica registrato di NFC Forum, Inc. negli Stati Uniti

Solo KDL-55/47/42W809A, KDL-55/47/42W808A,

KDL-55/47/42W807A, KDL-55/47/42W805A:

DiSEqC™ è un marchio depositato di EUTELSAT.

Questo televisore supporta DiSEqC 1.0. Questo

televisore non è progettato per il controllo di

antenne motorizzate.

 Le funzioni relative al televisore digitale ( )

saranno attive esclusivamente in paesi o zone

dove vengano trasmessi i segnali digitali terrestri

DVB-T/DVB-T2* (MPEG-2 e H.264/MPEG-4 AVC) o

dove sia disponibile un servizio via cavo DVB-C

compatibile (MPEG-2 e H.264/MPEG-4 AVC).

Verificare con il proprio rivenditore locale la

possibilità di ricevere un segnale DVB-T/

DVB-T2* nella zona di residenza o chiedere al

fornitore di servizi via cavo se il servizio DVB-C è

adatto al funzionamento integrato con questo

 Il vostro fornitore di servizi via cavo potrà

addebitare un costo aggiuntivo per tale servizio e

richiedere che vengano accettati i propri termini e

condizioni commerciali.

 Sebbene questo televisore segua le specifiche

DVB-T/DVB-T2* e DVB-C, non è possibile

garantire la compatibilità con future trasmissioni

digitali terrestri DVB-T/DVB-T2* e digitali via cavo

 Alcune funzioni del televisore digitale potranno

non essere disponibili in alcuni paesi/regioni e il

cavo DVB-C potrà non funzionare correttamente

con tutti i fornitori.

 Non tutti i modelli di televisore dispongono della

tecnologia di trasmissione video digitale di 2°

* DVB-T2 è disponibile per i modelli di televisori

della serie solo W809A/W808A/W807A/W805A.

Informazioni sui marchi

Note sul funzionamento del

televisore digitale3

IT IT Risoluzione dei problemi

Se l’illuminazione del LED lampeggia

in rosso, contare il numero di

lampeggi (l’intervallo è di tre secondi).

Premere "/1 sul televisore per spegnerlo,

scollegare il cavo di alimentazione CA e

comunicare al proprio rivenditore o centro

servizi Sony la modalità di lampeggio

dell’indicatore (numero di lampeggi).

Se l’illuminazione del LED non

lampeggia, controllare quanto

riportato nelle tabelle di seguito.

Fare inoltre riferimento a “Risoluzione dei

problemi” in i-Manual. Se il problema

persiste, fare riparare il televisore da

personale tecnico qualificato.

Assenza di immagine (schermo scuro)

 Controllare il collegamento dell’antenna/del

 Collegare il televisore alla presa di

alimentazione CA e premere "/1 sul televisore

Alcuni programmi non possono essere

 Controllare l’antenna o la parabola.

Solo per modelli satellitari:

 Il cavo del satellite potrebbe essere in corto

circuito o ci potrebbero essere dei problemi di

connessione dello stesso. Verificare il cavo e la

connessione, quindi spegnere il televisore

utilizzando il pulsante di accensione /

spegnimento principale, quindi riaccenderlo.

 La frequenza inserita è al di fuori dai parametri.

Vogliate consultare la società che si occupa

delle trasmissioni del satellite.

Non sono stati trovati servizi

(programmi) trasmessi da TV via cavo.

 Verificare il collegamento dei cavi o la

configurazione della sintonizzazione.

 Provare ad attivare “Preselezione Digitale

Automatica” selezionando “Antenna” invece di

Il telecomando non funziona.

 Sostituire le batterie.

 Il televisore potrebbe trovarsi in modalità SYNC.

Premere SYNC MENU, quindi selezionare

“Controllo TV” e selezionare “Home (menu)” o

“Opzioni” per controllare il televisore.

La password di “Blocco Programmi” è

 Inserire 9999 come codice PIN (il codice PIN

9999 è sempre accettato).

Le aree attorno al televisore si

 Quando il televisore viene utilizzato per un

periodo prolungato, le aree attorno al televisore

Se si tocca con una mano è possibile scottarsi.

L’audio o il video è bloccato, lo

schermo appare vuoto o il televisore

non risponde ai comandi del

televisore o del telecomando.

 Eseguire un semplice ripristino del televisore

scollegando il cavo di alimentazione CA per due

minuti, quindi collegarlo nuovamente.

Impossibile trovare i tasti CH+/–,

 +/–, ///, , e HOME del

 Fare riferimento all’illustrazione sottostante per

individuare la posizione dei tasti sul televisore.

L’illuminazione del LED è attiva.

 Se non si desidera attivare l’illuminazione del

LED è possibile disattivarla.

Premere HOME, quindi selezionare

“Impostazioni” t “Impostazioni Sistema” t

“Impostazione generale” t “Illuminazione del

LED” t “No”. È inoltre possibile premere

OPTIONS, quindi selezionare “Illuminazione del

Parte posteriore del televisore4

IT Caratteristiche tecniche

Sistema TV Analogico: In base alla nazione/regione

Digitale: Consultare i-Manual.

Copertura dei canali

Analogico: UHF/VHF/via cavo, in base alla

nazione/regione selezionata.

Digitale: UHF/VHF/via cavo, in base alla nazione/

regione selezionata.

Satellite: Frequenza IF 950-2150 MHz (tranne

10 W + 10 W Jack di entrata/uscita

Terminale esterno 75 ohm per VHF/UHF Antenna Satellite (tranne KDL-55/47/42W802A)

Connettore di Tipo F Femmina IEC169-24, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & tonalità 22 KHz,

Distr. via cavo singolo EN50494.

Connettore scart a 21 pin (standard CENELEC) per

ingresso audio/video, ingresso RGB e uscita

/ COMPONENT IN YP BPR (Video component): 1080p (50, 60Hz), 1080i (50, 60Hz), 720p (50, 60Hz), 576p, 576i,

Ingresso audio (connettori fono)

Ingresso video (pin fono comune con ingresso Y)

Audio: PCM lineare due canali: 32, 44,1 e 48kHz,

Audio: PCM lineare due canali: 32, 44,1 e 48kHz,

16, 20 e 24 bits, Dolby Digital

DIGITAL AUDIO OUT (OPTICAL)

Jack ottico digitale (PCM lineare due canali, Dolby

Porta dispositivo HDD USB (solo 1), porta USB Alloggiamento CAM (Conditional Access Module,

modulo di accesso condizionale

LAN Connettore 10BASE-T/100BASE-TX (La velocità di

connessione può variare a seconda delle

caratteristiche operative della rete. La velocità

di comunicazione 10BASE-T/100BASE-TX e la

qualità di comunicazione non sono garantite

con questo televisore.)

Accessori in dotazione

Fare riferimento al “Contenuto della confezione”

nella Guida introduttiva.

Adattatore USB Wireless LAN: UWA-BR100

Occhiali 3D passivi: TDG-500P Occhiali passivi SimulView™: TDG-SV5P Temperatura di funzionamento

Da 0 ºC a 40 ºC Umidità di funzionamento

Dal 10% all’80% di u. r. (senza condensa)5

IT IT Alimentazione e altre informazioni

Requisiti di alimentazione

220 V – 240 V CA, 50 Hz

Classe di efficienza energetica

in modalità “Casa”/“Standard”

KDL-55W80xA: 79,0 W KDL-47W80xA: 66,0 W KDL-42W80xA: 61,0 W

in modalità “Negozio”/“Brillante”

Potenza assorbita in modalità standby*

0,25 W (15 W in modalità aggiornamento

1.920 punti (orizzontale) × 1.080 linee (verticale)

Dimensioni (approssimative) (l × a × p)

con supporto da tavolo

KDL-47W80xA: 108,3 × 67,2 × 29,8 cm

senza supporto da tavolo

KDL-47W80xA: 108,3 × 63,9 × 6,4 cm

KDL-42W80xA: 97,1 × 57,7 × 6,3 cm

Peso (approssimativo)

con supporto da tavolo

KDL-55W80xA: 20,7 kg

KDL-47W80xA: 16,7 kg

senza supporto da tavolo

Consumo energetico all’anno, basato sul

consumo di corrente di un televisore che

funzioni 4 ore al giorno per 365 giorni. Il

consumo energetico effettivo dipenderà dal

modo in cui verrà utilizzato il televisore.

Il consumo specificato in standby viene

raggiunto una volta ultimati i processi interni

necessari del televisore.

 La “x” che appare sul nome del modello

corrisponde a un carattere numerico correlato al

design, al colore o al sistema TV.

 Non estrarre la scheda finta dall’alloggiamento

CAM (Conditional Access Module, modulo di

accesso condizionale) del televisore quando non

è necessario inserire una vera smart card.

 La disponibilità degli accessori opzionali dipende

dai paesi/dalle regioni/dai modelli di televisore/

 Design e caratteristiche tecniche sono soggetti a

modifiche senza preavviso.6

IT Diagrammi a blocchi2
