522.60 - Витяжка Zelmer - Безкоштовний посібник користувача

Тип виробу	Витяжка
Бренд	Zelmer
Модель	522.60
Напруга	230 В ~ 50 Гц
Споживана потужність	150 Вт
Двигун вентилятора	1
Потужність освітлення	40 Вт
Регулювання швидкості	3
Ширина	60 см
Глибина	50 см
Висота	12 см
Діаметр вихідного отвору	150 мм (120 мм з перехідником)
Максимальний потік повітря	380 м³/год
Рівень шуму	52 дБА
Режими роботи	Відведення (повітропровід назовні) або рециркуляція (з вугільним фільтром)
Тип фільтра	Алюмінієвий жироуловлюючий (миється), вугільний (змінний, опціонально)
Колір	Нержавіюча сталь (INOX)
Монтаж	Настінний, телескопічний димохід
Мінімальна висота над плитою	650 мм (електрична), 700 мм (газова)
Клас безпеки	Клас II
Панель управління	6 кнопок (швидкість 0-3, увімк./вимк. освітлення)
Комплект поставки	Телескопічний димохід (верхній та нижній), дефлектор, перехідник, дюбелі
Сертифікації	CE, LVD (2006/95/EC), EMC (2004/108/EC)
Призначення	Тільки для домашнього використання

Часті запитання - 522.60 Zelmer

Яка мінімальна висота встановлення витяжки над варильною поверхнею?

Витяжка має бути встановлена на висоті не менше 650 мм над електричною плитою та не менше 700 мм над газовою плитою з міркувань безпеки.

Як чистити алюмінієві жироуловлюючі фільтри?

Чистіть фільтри кожні два місяці. Їх можна мити в посудомийній машині або вручну з використанням м'якого миючого засобу або рідкого мила. Перед повторною установкою переконайтеся, що вони сухі.

Як часто потрібно замінювати вугільний фільтр?

Вугільні фільтри слід замінювати принаймні кожні два місяці або частіше, якщо витяжка використовується інтенсивно (більше 4 годин на день). Їх не можна мити або регенерувати.

Як замінити лампочку?

Спочатку від'єднайте прилад від мережі. Зніміть алюмінієвий жировий фільтр. Замініть пошкоджену лампу потужністю 40 Вт, використовуючи тканину для захоплення. Потім встановіть фільтр на місце.

Як переключити між режимом відведення та рециркуляції?

Для режиму відведення зніміть вугільні фільтри та підключіть повітропровід назовні. Для режиму рециркуляції встановіть вугільні фільтри та, за бажанням, дефлектор. Витяжка за замовчуванням налаштована на відведення.

Які налаштування швидкості та коли їх використовувати?

Витяжка має три швидкості: 1 (низька) та 2 (середня) для звичайного приготування, та 3 (висока) для інтенсивних випарів, як смаження чи гриль. Використовуйте швидкість 0, щоб вимкнути двигун.

Чи можна використовувати витяжку з газовою плитою?

Так, але мінімальна висота встановлення має бути 700 мм. Ніколи не залишайте відкритий вогонь без нагляду під витяжкою та завжди використовуйте мінімальне полум'я при знятті каструль.

Що робити, якщо витяжка не працює після встановлення?

Перевірте, чи прилад підключено до мережі та чи доступна розетка. Перевірте налаштування панелі управління. Якщо вона все ще не працює, зверніться до кваліфікованого сервісного центру для ремонту.

Чи безпечно використовувати витяжку з іншими приладами згоряння?

Так, за умови достатньої вентиляції приміщення. Розрідження не повинно перевищувати 0,004 мбар при одночасній роботі витяжки та інших приладів. Це не стосується режиму рециркуляції.

Яких засобів для чищення слід уникати?

Не використовуйте абразивні засоби, розчинники, спирт або їдкі речовини. Використовуйте вологу ганчірку з нейтральними миючими засобами. Уникайте занурення приладу у воду або використання проточної води.

ПОСІБНИК КОРИСТУВАЧА 522.60 Zelmer

PL2–8Instrukcja użytkowaniaOKAP KUCHENNY KOMINOWYTyp 522.60	CZ9–15Návod k použitíKUCHYŃSKÝ ODSAVAČ PÁRKOMÍNOVÝTyp 522.60	SK16–22Návod na obsluhuKOMÍNOVÝ DIGESTORTyp 522.60
HU23–29Használati utasításKÜRTŐS PÁRAELSZÍVÓ522.60 Típus	RO30–36Instrucțiuni de utilizareHOTĂ DE BUCĂTĂRIE DE TIP CĂMINModel 522.60	RU37–43Инструкция по эксплуатацииКУХОННАЯ ВЫТЯЖКА КАМИННАЯТип 522.60
BG44–50Инструкция за употребаКУХЕНСКИ АСПИРАТОРКОМИНЕН ТИПТип 522.60	UA51–57Інструкція з користуванняКУХОННА ВИТЯЖКА ДИМОХІДНАМодель 522.60	EN58–63User manualCOOKER HOODType 522.60

PL2–8Instrukcja użytkowaniaOKAP KUCHENNY KOMINOWYTyp 522.60	CZ9–15Návod k použitíKUCHYŃSKÝ ODSAVAČ PÁRKOMÍNOVÝTyp 522.60	SK16–22Návod na obsluhuKOMÍNOVÝ DIGESTORTyp 522.60
HU23–29Használati utasításKÜRTŐS PÁRAELSZÍVÓ522.60 Típus	RO30–36Instrucțiuni de utilizareHOTĂ DE BUCĂTĂRIE DE TIP CĂMINModel 522.60	RU37–43Инструкция по эксплуатацииКУХОННАЯ ВЫТЯЖКА КАМИННАЯТип 522.60
BG44–50Инструкция за употребаКУХНЕНСКИ АСПИРАТОРКОМИНЕН ТИПТип 522.60	UA51–57Інструкція з користуванняКУХОННА ВИТЯЖКА ДИМОХІДНАМодель 522.60	EN58–63User manualCOOKER HOODType 522.60

HU23–29Használati utasításKÜRTŐS PÁRAELSZÍVÓ522.60 Típus	RO30–36Instrucțiuni de utilizareHOTĂ DE BUCĂTĂRIE DE TIP CĂMINModel 522.60	RU37–43Инструкция по эксплуатацииКУХОННАЯ ВЫТЯЖКА КАМИННАЯТип 522.60
BG44–50Инструкция за употребаКУХНЕНСКИ АСПИРАТОРКОМИНЕН ТИПТип 522.60	UA51–57Інструкція з користуванняКУХОННА ВИТЯЖКА ДИМОХІДНАМодель 522.60	EN58–63User manualCOOKER HOODType 522.60

Spis treści

ПРЕПОРЬКИ ЗА БЕЗОПАСНОСТ

Вказівки з безпеки 51

Технічні дані 52

Характеристика....53

Оснащення 53

Монтаж 54

Встановлення робочого режиму витяжки....55

Обслуговування 55

Зберігання й очищення....55

Екология – Давайте дбати про навколишнє середовище....57

Транспортування і зберігання 57

Шановні Клієнти

Просимо старанно прочитати цю інструкцію з обслуговування. Особливу увагу потрібно звернути на вказівки з безпеки для попередження випадків і/або пошкодження обладнання під час користування. Інструкцію просимо зберегти, щоб за необхідністю скористатися нею під час користування у майбутньому.

ВКАЗІВКИ З ПИТАНЬ БЕЗПЕКИ

– Перед початком користування, ознайомтесь з повним змістом інструкції з обслуговування.
– Обладнання призначене виключно для домашнього використання. У разі його використання для цілей бізнесу загального харчування, умови гарантії змінюються. Не витягайте вилку з розетки тримаючи за провід; –
Живильний кабель не може доторкатися до гарячої поверхні. –
– Не запускайте обладнання, якщо живильний провід або корпус пошкоджені.

Якщо буде пошкоджений невід'єднувальний кабель живлення, то його повинен замінити виробник або спеціалізована ремонтна майстерня чи кваліфікована особа з метою уникнення виникнення небезпеки.

Ремонт обладнання може виконуватися тільки підготовленим персоналом. Неправильно проведений ремонт може привести до виникнення серйозної небезпеки для користувача. У разі виявлення дефектів, треба звернутися за порадою до спеціалізованого сервісного центру.

– Кухонна витяжка служить для усування кухонних випарів назовні, потрібно підключити його до відповідного вентиляційного каналу (не підключайте до димохідних, димових каналів або внутрішнього згорання, що експлуатуються).

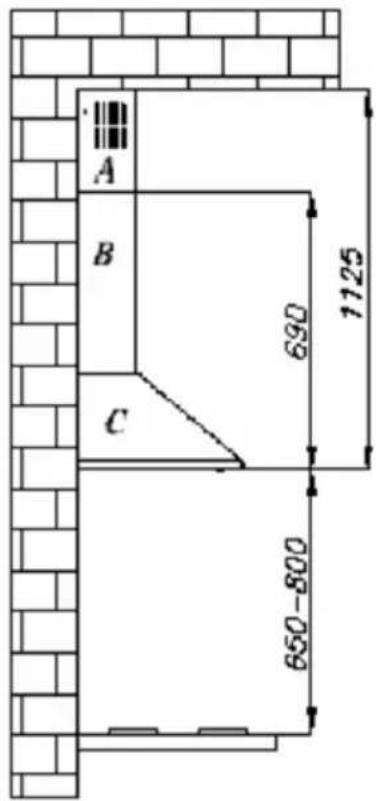

– Обладнання потрібно встановити на висоті не менше 650 мм від електричної кухонної плити і 700 мм від газової плити.
– Не залишайте відкрите полум'я під кухонною витяжкою. Під час знімання посуду з-над пальника, потрібно встановити мінімальне полум'я.
– Страви, що готуються з жиром потрібно постійно контролювати, тому що перегрі- тий жир може легко запалитися.
– Фільтр проти жиру для кухонної витяжки потрібно очищувати не менш, як через кожні 2 місяці, тому що насичений жиром стає легкозаймистим.
– Перед кожною операцією очищення, заміною фільтра або перед виконанням ремонтних робіт, потрібно вийняти вилку обладнання з розетки.
– Якщо у приміщенні, крім витяжки, експлуатується інше обладнання з неелектрич-

ним живленням (напр. печі на рідке паливо, проточні нагрівники, терми), потрібно подбати про надійну вентиляцію (притік повітря). Безпечна експлуатація можлива, якщо при одночасній роботі витяжки й обладнання згорання, що залежать від повітря у приміщенні, у місці встановлення цього обладнання наявний вакууметричний тиск не більше 0,004 мілібара (цей пункт необов'язковий, якщо кухонна витяжка використовується у якості поглинача запаху).

– Фільтри проти жиру та фільтри з активним вуглецем повинні очищуватися або за- мінюватися, за рекомендаціями виробника або частіше у випадку інтенсивного вживання (більше 4 годин у день).
- Завжди треба перевіряти чи полум'я не виходить поза посудину, тому що це приводить до небажаних втрат енергії і небезпечної концентрації тепла. Не вживайте витяжку для інших цілей, не за її призначенням.
– Не мийте під проточною водою, не занурюйте обладнання і живильний кабель у воду.
– Для миття корпусу не використовувати агресивні миючі засоби у вигляді емульсії, молочка, пасти та ін. Вони можуть між ін. усунути нанесені інформаційні графічні символи, тобто: позначення, попереджувальні знаки та ін.;
– Вживання аксесуарів, що не рекомендуються виробником може привести до пошкодження обладнання.
– Не дозволяйте користуватися приладом особам (у т.ч. дітьми) з обмеженими фізичними, чуттєвими або інтелектуальними здібностями, які не мають досвіду або знання, якщо вони не будуть під наглядом або доки вони не пройдуть навчання щодо способу користування, яке ведеться особами відповідальними за їхню безпеку.

Не допускайте, щоб діти грали з приладом. –

Необхідно упевнитися, що вищенаведені вказівки є зрозумілими.

ТЕХНІЧНІ ДАНІ

Характеристика	Тип витяжки522.60
Напруга живлення 230 V ~ 50 Hz
Двигун вентилятора 1
Освітлення 40 W
Ступені швидкості 3
Ширина [см]	60
Глибина [см]	50
Висота [см]	12
Вихід [ø мм] 150 (120)
Продуктивність [м3/годину]	не більше 380
Витрата потужності [W]	150
Рівень шуму [dBA]	52
Вид роботи	Витяжка або поглинач
Колір	Нержавіюча сталь INOX

Обладнання виконує вимоги діючих стандартів.

Прилад відповідає вимогам директив:

Електрообладнання низької напруги (LVD) – 2006/95/EC –

Електромагнітна сумісність (EMC) – 2004/108/EC. –

Кухонна витяжка ZELMER служить для усування кухонних випарів. Вона вимагає встановлення проводу для відведення повітря назовні. Довжина проводу (найчастіше труба ∅ 120 мм, 150 мм) не повинна перевищувати 4-5 м.

Після встановлення фільтра з активним вуглецем, доступним у торговельній мережі, витяжка може працювати у якості поглинача запаху. У даному випадку не вимагається встановлювати провід для відведення повітря назовні, рекомендується нотомість проводити монтаж направляючої видуву повітря.

Кухонна витяжка є електрообладнанням, виготовленим за II класом протипожежно- го захисту.

Має незалежне освітлення та витяжний вентилятор з можливістю встановити одно з трьох значень швидкості обертання.

Витяжка призначена для стійкого кріплення на вертикальній стіні над газовою або електричною плитою.

ОСНАЩЕННЯ

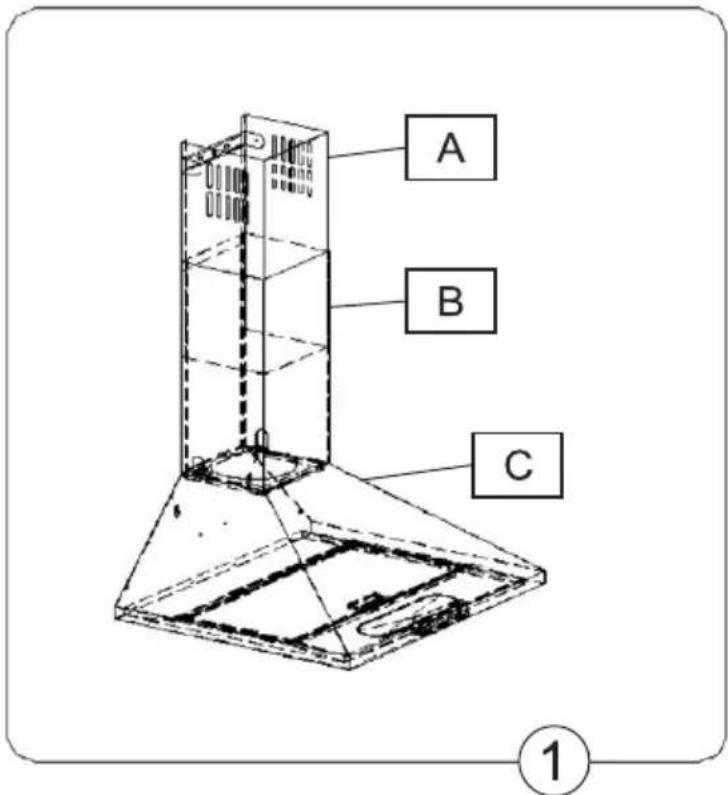

Витяжка складається з таких елементів (рис.1):

Корпусу витяжки С, оснащеного лампами і блоком вентилятора.

Телескопічного димоходу, що складається з: ●

Komina górnego A. •

Komina dolnego B. •

Направляюча видуву повітря.

Переходу.

●Набору монтажних дюбелів.

МОНТАЖ

Для встановлення витяжки потрібно виконати такі дії:

1. Підвісити корпус витяжки С.
2. Підключити витяжку до електромережі.
3. Встановити витяжку на поглинач або відведення запаху.
4. Встановити телескопічну колону димоходу В і А.

Монтаж витяжки

а) Позначити на стіні вертикальну лінію, що вказує на середину кухонної плити.
b) Демонтувати алюмінієвий фільтр проти жиру.
с) Прикласти корпус витяжки до стіни його позначеною серединною частиною до вертикальної, серединної лінії, зберігаючи мінімальну відстань 650 мм від поверхні кухонної плити.

Увага: Упевніться, чи було проведене вирівнювання корпусу.

d) Позначити на стіні відстань монтажних отворів.
e) Висвердлити позначені на стіні отвори, користуючись свердлом діаметром, що відповідає доданим розпірним дюбелям, вбити дюбелі, а потім пригвинтити до стіни корпус витяжки.

f) Демонтувати алюмінієвий фільтр проти жиру.

Монтаж телескопічної колони димоходу

Для встановлення димоходу (маскуюче оснащення) витяжки, потрібно:

Накласти нижній В і верхній А канал (рис.1) на корпус витяжки, розсунути маскуючий за- хист на потрібну висоту і позначити її на стіні. Зняти верхній канал А і на відстані 65 мм від позначеного пункту максимального димохо- ду, прикласти профіль, що кріпить канал D симетрично до серединній лінії, позначити на стіні отвори, висвердлити їх, вбити дюбе- лі Е і пригвинтити профіль для кріплення D. На нижній канал В встановити верхній канал А, розсунути до попередньо встановленої висоти.

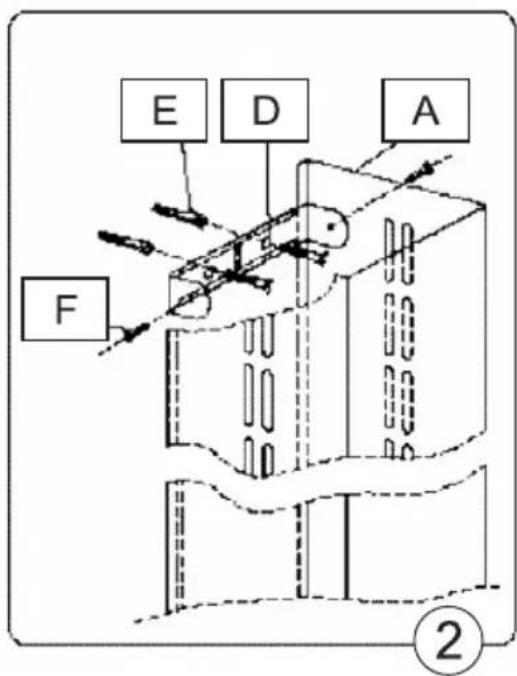

За допомогою доданих гвинтів F пригвинти- ти верхній канал А до монтажного профіля D та нижній канал В до корпусу витяжки.

Підключення до електромережі та контроль роботи

Після підключення вилки до розетки електромережі (згідно з попередньо визначеними вимогами) потрібно перевірити чи працює освітлення витяжки та чи правильно працює її двигун.

Після встановлення витяжки гніздо повинно бути доступним для відключення вилки від живлення.

ВСТАНОВЛЕННЯ РОБОЧОГО РЕЖИМУ ВИТЯЖКИ

Встановлення витяжного робочого режиму витяжки

Під час витяжного робочого режиму витяжки повітря відводиться назовні спеціальним проводом. При даному встановленні потрібно усунути будь-які вуглецеві фільтри.

Витяжка підключена до отвору, що відводить повітря назовні за допомогою негнучкого або еластичного проводу діаметром 120 мм, 150 мм і відповідних зажимів для проводів, які потрібно придбати у магазинах зі встановлювальними матеріалами. Підключення повинно виконуватися кваліфікованим встановлювачем.

Встановлення робочого режиму витяжки у якості поглинача запаху

У цій опції профільтроване повітря повертається назад у приміщення через вирізи отворів з обох боків, розміщених у верхньому димоході. При даному встановленні потрібно провести монтаж вуглецевого фільтра і рекомендується встановити направляючу видуву повітря.

Значення швидкості вентилятора

Значення найнижчої і середньої швидкості застосовуються при нормальних умовах та при низькій концентрації випарів, натомість найвищу швидкість застосовуйте тільки при високій концентрації кухонних випарів, напр. під час смаження, чи грілювання.

ОБСЛУГОВУВАННЯ

Панель управління

Робота витяжки контролюється за допомогою комплексного перемикача.

0 – вимикач праці двигуна,
1 – перша швидкість роботи витяжки,
2 – друга швидкість роботи витяжки,
3 – третя швидкість двигуна,
– включення /виключення освітлення.

Це регулювання дозволяє підібрати опти- мальну швидкість вентилятора для потреб користування при мінімальному значенні шуму.

ОЧИЩЕННЯ І КОНСЕРВАЦІЯ

Консервация

Регулярне очищення і консервація обладнання забезпечить надійну і безаварійну роботу витяжки та продовжить її живучість. Потрібно звертати особливу увагу, щоб алюмінієві фільтри і фільтри з активним вуглецем замінювалися згідно з рекомендаціями виробника.

Алюмінієві фільтри проти жиру

1. Очищення

Алюмінієві фільтри проти жиру повинні очищуватися через кожні два місяці, під час нормальної роботи витяжки, у посудомийній машині або ручним способом при використанні м'якого засобу для миття посуду або рідкого мила.

2. Заміна

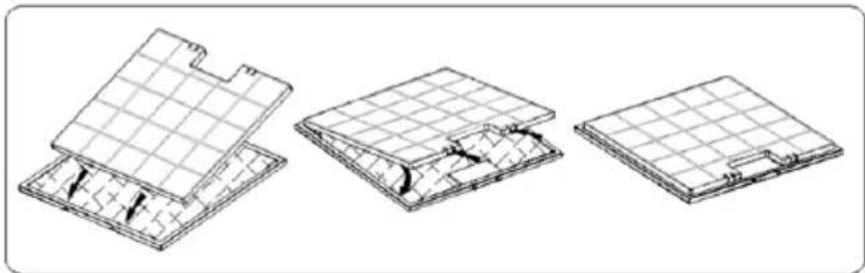

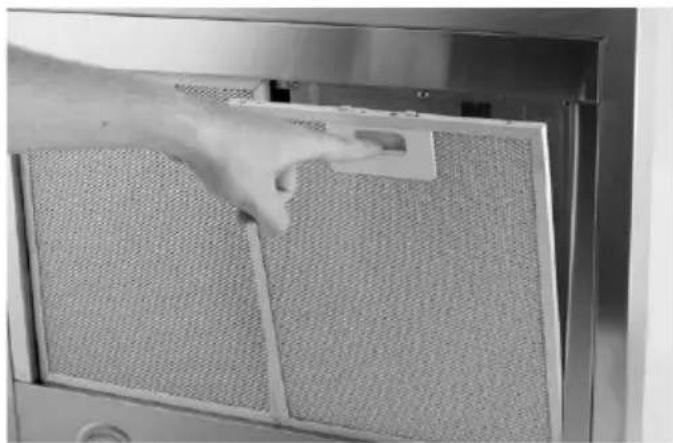

Демонтаж фільтрів проводиться шляхом:

а) Знімання нижнього захисту шляхом звільнення заскочки замка.

b) Виймання алюмінієвого фільтра проти жиру.

Вуглецевий фільтр (можливість придбання фільтра у торговельній мережі)

1. Дія

Вуглецеві фільтри застосовуються виключно тоді, якщо витяжка не підключена до вентиляційного каналу.

Фільтри з активним вуглецем здатні поглинати запах до свого насичення. Непридатні для миття чи для відновлення і повинні замінюватися не менш, як один раз у 2 місяці або частіше у випадку винятково інтенсивного користування.

2. Заміна

а) Зняти алюмінієвий фільтр проти жиру.

b) Зняти вуглецевий фільтр, що знаходиться усередині витяжки на корпусі двигуна (з обох його боків) шляхом його перекручення.

с) Поступаючи у протилежному до п. в порядку, потрібно накласти новий фільтр на корпус турбіни двигуна і для захисту від випадання, перекрутити його.

Система освітлення складається з лампи розжарювання потужністю 40 W.

Для заміни пошкодженої лампи розжарювання, потрібно:

а) Відключити вилку кабелю живлення від розетки електромережі.

b) Вийняти алюмінієвий фільтр з корпусу витяжки.

с) Замінити пошкоджену лампу розжарювання, вживаючи з цією метою ганчірку або папір.

d) Встановити алюмінієвий фільтр у витяжку.

Очищення

Під час нормального очищення витяжки не допускається:

Вживати змочені ганчірки або губки чи застосовувати потік води.

• Вживати розчинники чи алкоголь, тому що це може привести до матовості поверхонь з лаковим покриттям.
• Вживати їдкі речовини, особливо для очищення поверхонь, виготовлених з нержавіючої сталі.
  Користуватися твердою, шероховатою ганчіркою.

Рекомендується користуватися зволоженою ганчіркою і вживати нейтральні миючі засоби.

ЕКОЛОГІЯ – ДАВАЙТЕ ДБАТИ ПРО НАВКОЛИШНЄ СЕРЕДОВИЩЕ

Кожна людина може зробити свій внесок у справу охорони природи. Це зовсім не складно і не потребує витрат. Для цього слід: здати картонну упаковку у пункт прийому макулатури, а поліетиленові пакети викинути у контейнер для пластмаси.

Зношений пристрій слід віддати у відповідний пункт прийому, адже його конструктивні елементи можуть бути небезпечними для навколишнього середовища.

Не викидайте пристрій разом з побутовими відходами!!!

ТРАНСПОРТУВАННЯ І ЗБЕРІГАННЯ

– Транспорутвання виробу може здійснюватись усіма видами транспорту відповідно до вимог та правил які діють на конкретному виді транспорту.
- Під час перевезення повинна бути усунена можливість переміщення виробів всередині тарнспорного засобу.
– Під час транспротування залізницею перевезення повинно здійснюватися у критих вагонах або контейнерах дрібними чи повагонними відправками.
– Під час транспортування виробів на пласких піддонах вимоги до транспортування повинні відповідати ГОСТ 26663, або ГОСТ 19848 – в разі завстосування ящикових піддонів.
– Способи і засоби кріплення, схеми разміщення упкованих виробів (кількість ярусів, рядів) у транспортних засобах зазначені на упаковці.
– Вироби повинні зберігатися у опалювальних складских приміщеннях при температурі +5°C – +40°C. Умови зберігання повинні видповідати – 1(Л) ГОСТ 15150.
– Умови складування виробів зазначені у технічних умовах.

Імпортер/виробник не відповідає за можливі збитки, що виникли внаслідок використання обладнання не за його призначенням або його неналежного обслуговування.

Імпортер/виробник застерігає собі право модифікувати виріб у будь-який момент, без по- переднього повідомлення, для пристосування до правових положень, стандартів, директив або у зв'язку з конструкційним, тоговельним, естетичним та іншими причинами.
