522.60 - Абсорбатор Zelmer - Безплатно ръководство за потребителя

Тип продукт	Аспиратор
Марка	Zelmer
Модел	522.60
Напрежение	230 V ~ 50 Hz
Консумация на енергия	150 W
Мотор на вентилатора	1
Мощност на осветлението	40 W
Настройки на скоростта	3
Ширина	60 cm
Дълбочина	50 cm
Височина	12 cm
Диаметър на изхода	150 mm (120 mm с адаптер)
Максимален въздушен поток	380 m³/h
Ниво на шум	52 dBA
Режими на работа	Извличане (канал навън) или Рециркулация (с въгленов филтър)
Тип филтър	Алуминиев противомазнинен (миещ се), Въгленов (сменяем, опционален)
Цвят	Неръждаема стомана (INOX)
Монтаж	Стенен, телескопичен комин
Мин. височина над котлон	650 mm (електрически), 700 mm (газов)
Клас на безопасност	Клас II
Контролен панел	6 бутона (скорост 0-3, светлина вкл./изкл.)
Включени аксесоари	Телескопичен комин (горен и долен), въздушен изпускателен клапан, редукционен адаптер, дюбели
Сертификати	CE, LVD (2006/95/EC), EMC (2004/108/EC)
Предназначение	Само за битова употреба

Често задавани въпроси - 522.60 Zelmer

Какви са минималните височини за монтаж на аспиратора над готварската повърхност?

Аспираторът трябва да бъде монтиран на най-малко 650 mm над електрически котлон и на най-малко 700 mm над газов котлон за безопасност.

Как да почистя алуминиевите противомазнинени филтри?

Почиствайте филтрите на всеки два месеца. Те могат да се мият в съдомиялна машина или на ръка с мек препарат или течен сапун. Уверете се, че са сухи преди да ги монтирате отново.

Колко често трябва да се сменя въгленовият филтър?

Въгленовите филтри трябва да се сменят поне на всеки два месеца, или по-често, ако аспираторът се използва интензивно (повече от 4 часа на ден). Те не могат да се перат или регенерират.

Как да сменя крушката?

Първо изключете уреда от електрическата мрежа. Отстранете алуминиевия мазнинен филтър. Сменете повредената крушка 40 W, като я държите с кърпа. След това монтирайте отново филтъра.

Как да превключа между режим на извличане и рециркулация?

За режим на извличане отстранете въгленовите филтри и свържете канал към външната страна. За режим на рециркулация монтирайте въгленови филтри и по желание въздушен изпускателен клапан. Аспираторът е фабрично настроен за извличане.

Какви са настройките на скоростта и кога да използвам всяка?

Аспираторът има три скорости: 1 (ниска) и 2 (средна) за нормално готвене, и 3 (висока) за силни изпарения като пържене или печене на скара. Използвайте скорост 0 за изключване на мотора.

Мога ли да използвам аспиратора с газов котлон?

Да, но минималната височина на монтаж трябва да бъде 700 mm. Никога не оставяйте открит пламък без надзор под аспиратора и винаги използвайте минимален пламък при сваляне на съдове.

Какво да направя, ако аспираторът не работи след монтажа?

Проверете дали уредът е включен и контактът е достъпен. Проверете настройките на контролния панел. Ако все още не работи, се свържете с квалифициран сервизен център за ремонт.

Безопасно ли е да се използва аспираторът с други уреди на горене?

Да, при условие че помещението има достатъчна вентилация. Подналягането не трябва да надвишава 0,004 mbar, когато аспираторът и другите уреди работят едновременно. Това не се отнася за режим на рециркулация.

Какви почистващи препарати трябва да избягвам?

Не използвайте абразивни почистващи препарати, разтворители, алкохол или корозивни вещества. Използвайте влажна кърпа с неутрални почистващи средства. Избягвайте намокряне на уреда или използване на течаща вода.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 522.60 Zelmer

Препоръки за безопасност....44

Технически данни 45

Характеристика 46

Поддръжка и почистване ....48

Екология – Грижа за околната среда ....50

Уважаеми клиенти

Моля прочетете внимателно тази инструкция за употреба. Особено внимание обърнете на препоръките за безопасност, така че по време на използване на уреда да избегнете нещастните случаи и/ или повредата на уреда. Моля запазете инструкцията за употреба, за да можете да я ползвате и по време на по-нататьшното използване на уреда.

• Преди да започнете да използвате уреда, запознайте се със съдържанието на цялата инструкция за употреба.
  – Уредът е предназначен само за домашно използване. В случай че се използва в заведение за хранене, гаранционните условия се променят.
  Не изваждайте щепсела от ел. контакта с дърпане за кабела. –
  Захранващият кабел не бива да се допира до горещи повърхности. –
• Не включвайте уреда, ако захранващият кабел е повреден или забележите по- вреда на корпуса.

Ако неотключаемият захранващ кабел се повреди, той следва да е заменен при производителя, в специалистично ремонтно предприятие или от квалифицирано лице, за да се избегне опасност.

Уредът може да се поправя само от обучени специалисти. Неправилно извършените поправки могат да причинят сериозна опасност за потребителя. В случай на неизправност Ви съветваме да се обърнете към специализиран сервис на.

• Кухненският аспиратор служи за извеждане на изпаренията от готвенето навън, необходимо е да се включи към съответния вентилационен канал (не бива да се включва към действащи комини, канали за дим или изгорели газове).

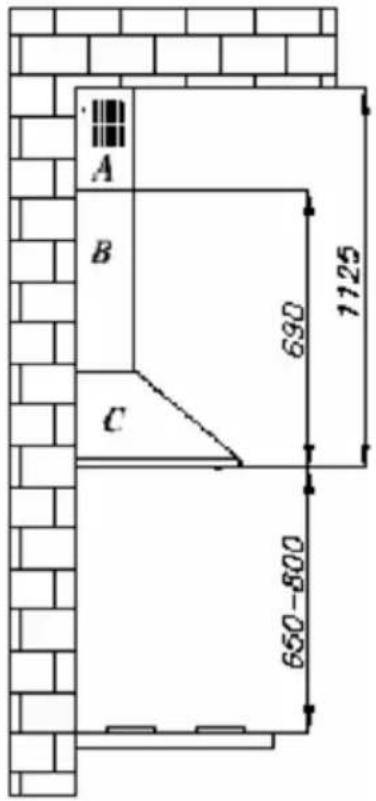

  – Уредът трябва да се монтира на височина поне 650 мм от електрическия кухненски котлон и 700 мм от газови котлони.
• Под кухненския аспиратор не бива да се оставя открит пламък. При сваляне на съдове от газовите котлони пламъкът трябва да се регулира на минимум.
  – Храните, които се приготвят с мазнини, трябва непрекъснато да се наблюдават, тъй като прегрялата мазнина може лесно да се запали.
  – Филтърът за мазнина на кухненския аспиратор трябва да се почиства поне веднъж на два месеца, тъй като е леснозапалим, когато е напоен с мазнина.
  – Преди всяко действие по почистването, смяната на филтъра или преди поправка е необходимо да се извади щепселът на уреда от контакта.
  – Ако в помещението се използват и други уреди с неелектрическо захранване (напр. печки на течни горива, проточни бойлери, уреди на газ), е необходимо да

се осигури достатъчна вентилация (приток на въздух). Безопасното използване е възможно, когато при едновременната работа на аспиратора и гореспоменатите уреди, зависими от въздуха в помещението, на мястото, на което са разположени тези уреди, има подналягане най-много 0,004 милибара (тази точка не се отнася за случаите, когато кухненският аспиратор се използва като абсорбатор на миризми).

- Филтрите за мазнина и филтрите с активен въглен трябва да се почистват или сменят съгласно препоръките на производителя или по-често в случай на интензивно използване (над 4 часа дневно).

– Внимавайте пламъкът да не излиза изпод съда, тъй като това води до нежелани загуби на енергия и опасна концентрация на топлина. Не използвайте аспиратора за цели, различни от тези, за които е предназначен.

– Не мийте под течаща вода и не потапяйте уреда и захранващия кабел във вода.

- За миене на корпуса не използвайте прекалено силни миещи препарати - емулсии, млека, пасти и др. Те могат да отстранят нанесените информационни символи като напр.: обозначения, предупредителни знаци и др.

– Използването на принадлежности, различни от препоръчваните от производителя на уреда, може да доведе до повреда на уреда.

- Този уред не е предназначен за използване от лица (в това число деца) с ограничени физически, сетивни или психически възможности, както и от лица без опит и познаване на уреда, освен ако това не става под наблюдение или съгласно с инструкцията за използване на уреда, предадена от лицата, отговорни за тяхната безопасност.

Не позволявайте на деца да си играят с уреда. –

Уверете се, че сте разбрали горепосочените упътвания.

ТЕХНИЧЕСКИ ДАННИ

Характеристики	Тип аспиратор522.60
Захранващо напрежение 230 V ~	50 Hz
Двигател на вентилатора 1
Осветление	40 W
Степени на скоростта	3
Ширина [см]	60
Дълбочина [см]	50
Височина [см]	12
Изходящ отвор [ø мм]	150 (120)
Капацитет [m3/h]	Max 380
Входна мощност [W]	150
Ниво на шум [dBA]	52
Режим на работа	Вентилация или абсорбатор
Цвят	Неръждаема стомана ИНОКС

Уредът отговаря на изискванията на действащите стандарти.

Уредът отговаря на изискванията на директивите:

Нисковолтови съоръжения (LVD) – 2006/95/EC. –

Електромагнитна съвместимост (EMC) – 2004/108/EC. –

Уредът е обозначен със знак СЕ на информационната табелка.

ХАРАКТЕРИСТИКА

Кухненският аспиратор ZELMER служи за отстраняване на кухненските изпарения. Необходимо е да се инсталира въздуховод, който да извежда въздуха навън. Дължината на въздуховода (най-често тръба ∅ 120 мм, 150 мм) не бива да бъде по-дълга от 4-5 м.

След инсталиране на филтъра с активен въглен, който се продава в търговската мрежа, аспираторът може да работи като абсорбатор на миризми. В този случай не е необходимо да се инсталира въздуховод за извеждане на въздуха навън, препоръчително е обаче да се монтира регулатор на посоката на въздуха.

Кухненският аспиратор е електрически уред с II клас защита срещу токов удар.

Има независимо осветление и вентилатор с възможност за настройка на една от трите скорости на оборотите.

Аспираторът е предназначен за траен монтаж върху вертикална стена над газова или електрическа печка.

ПРИНАДЛЕЖНОСТИ

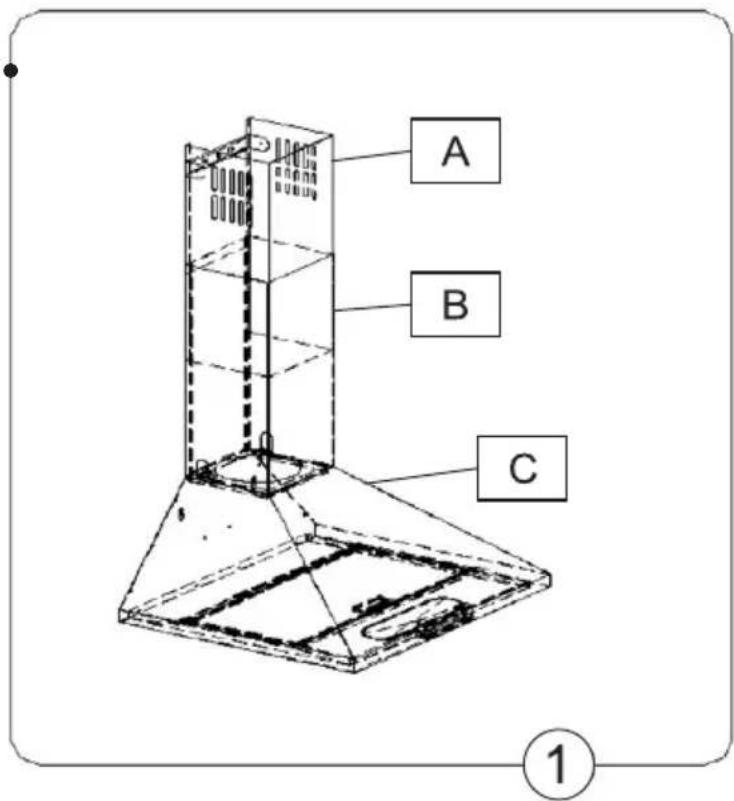

Аспираторът се състои от следните елементи (рис. 1):

Корпус на аспиратора С с осветителни тела и модул на вентилатора.

Телескопичен комин, състоящ се от: ●

Горен комин А. •

Долен комин В. •

Регулатор на посоката на въздуха.

Редуктор. •

Комплект дюбели. •

МОНТАЖ

За монтажа на аспиратора е необходимо да извършите следното:

1. Окачете корпуса на аспиратора С.
2. Включете аспиратора към електрическата мрежа.
3. Настройте аспиратора като абсорбатор или вентиляция.
4. Монтирайте телескопичната колона на комин В и А.

а) Отбележете на стената вертикална линия, която обо- значава средата на кухненската печка.
b) Свалете алуминиевия филтър за мазнина.
с) Приближете корпуса на аспиратора към стената с от- белязаната му среда към средата на вертикалната, средна линия, като оставите минимално разстояние 650 мм от повърхността на печката.

Внимание: Уверете се, че корпусът е хоризонтиран.

d) Отбележете на стената разстоянието между монтажните отвори.

e) Пробийте отбелязаните на стената отвори с помощта на свредел с диаметър, отговарящ на дюбелите в комплекта, вкарайте дюбелите, а след това прикрепете към стената корпуса на аспиратора.

f) Монтирайте алуминиевия филтър за мазнина.

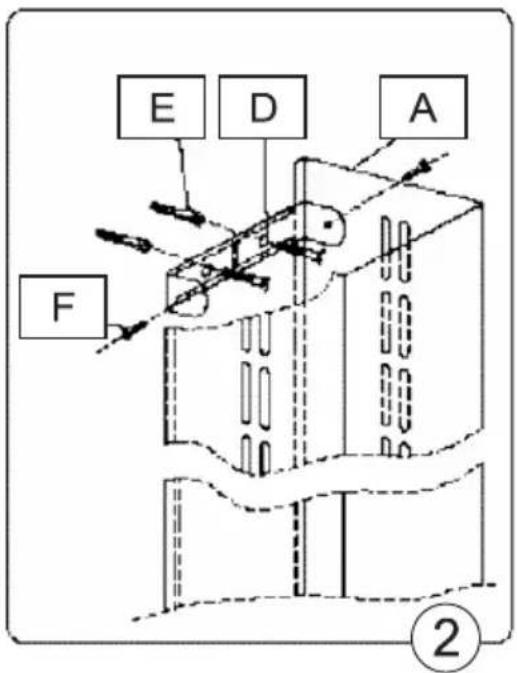

Монтаж на телескопичната колона на комина

За да монтирате комина (декоративния елемент) на аспиратора, направете следното:

Поставете долния В и горния А комин (рис. 1) на корпуса на аспиратора, издърпайте декоративния елемент на желаната височина и я отбележете на стената.

Свалете горния комин А и в разстояние • 65 мм от отбелязаната максимальна точка на комина, приближете прикрепващия профил на комина D симетрично спрямо средната линия, отбележете на стената отвори, пробийте ги, сложете дюбелите E и прикрепете прикрепващия профил D.

Поставете на долния комин В горния комин • А, издърпайте го на предварително определена височина.

С помощта на приложените винтове F при- крепете горния комин А към монтажния профил D и долния комин В към корпуса на аспиратора.

Включване към електричеството и проверка на работата

След включване на щепсела към контакта на електрическата мрежа (съгласно по-сочените по-горе изисквания) е необходимо да се провери дали работи осветлението на аспиратора и дали двигателят работи както трябва.

След инсталиране на аспиратора трябва да има достъп до контакта, за да може да се изключи щепселът от захранването.

НАСТРОЙКА НА РЕЖИМА НА РАБОТА НА АСПИРАТОРА

Настройка на режима на работа на аспиратора като вентилация

При работа на аспиратора като вентилация въздухът се извежда навън през специален въздуховод. При тази настройка трябва да се махнат въглените филтри.

Аспираторът е свързан към отвора за извеждане на въздуха навън с помощта на твърд или гъвкав въздуховод с диаметър 120 мм, 150 мм и съответните прикрепващи елементи за въздуховод, които ще намерите в магазините с инсталационни материали. Свързването трябва да се извърши от квалифициран инсталатор.

При този режим филтрираният въздух се връща обратно в помещението през двустранните отвори, разположени в горния комин. В този случай е необходимо да се монтира въглен филтър и се препоръчва да се монтира регулатор на посоката на въздуха.

Най-ниската и средната скорост се използват при нормални условия и ниска концентрация на изпарения, а най-високата скорост се използва само при висока концентрация на изпарения от готвенето, напр. по време на пържене или печене на скара.

УПОТРЕБА

Контролен панел

Работата на аспиратора може да се управлява с помощта на комбинирания превключвател.

0 – прекъсвач на работата на двигателя,
1 – първа скорост на работа на аспиратора,
2 – втора скорост на работа на двигателя,
3 – трета скорост на двигателя,

– включване/ изключване на осветлени-

ETO.

Тези настройки дават възможност за пригаждане на оптималната скорост на вентилатора към нуждите за използване при минимална стойност на нивото на шума.

ПОДДЪРЖАНЕ И ПОЧИСТВАНЕ

Поддръжка

Редовната поддръжка и почистване на уреда осигуряват правилна, безаварийна работа на аспиратора и удължават живота му. Обърнете особено внимание алуминиевите филтри и филтрите с активен въглен да се сменят съгласно препоръките на производителя.

Алуминиеви филтри за мазнина

1. Почистване

При нормална работа на аспиратора алуминиевите филтри за мазнина трябва да се почистват на всеки два месеца в съдомиялна машина или ръчно с помощта на слаб миещ препарат или течен сапун.

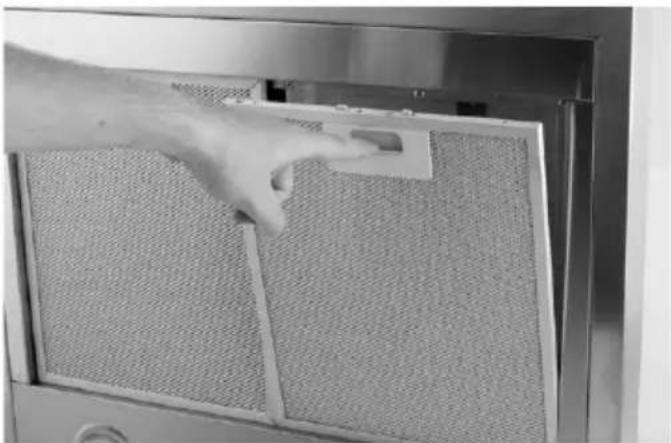

2. Смяна

Демонтажът на филтрите става по следния начин:

а) Сваля се долното покритие с освобождаване на затварящия механизм.

b) Изважда се алуминиевият филтър за мазнина.

Въглен филтър (филтърът може да се купи в търговската мрежа)

1. Действие

Въглените филтри се използват само когато аспираторът не е включен към вентилационния канал.

Филтрите с активен въглен абсорбират миризмите, докато не настъпи насищане. Не се мият и не се регенерират и трябва да се сменят поне веднъж на 2 месеца или по-често в случай на по-интензивно използване.

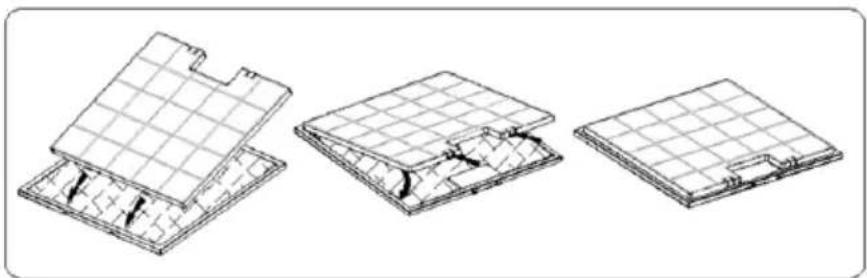

2. Смяна

a) Свалете алуминиевия филтър за мазнина.

b) Свалете въгления филтър, който се намира вътре в аспиратора на корпуса на двигателя (от двете му страни), като го завъртите.

с) По обратния на подточка b) ред поставете нов филтър на корпуса на турбина- та на двигателя и за да не падне, го завъртете.

Инсталацията на осветлението се състои от крушка с мощност 40 W.

За смяна на повредената крушка направете следното:

а) Изключете щепсела на захранващия кабел от електрическия контакт.
b) Извадете алуминиевия филтър от корпуса на аспиратора.
с) Сменете повредената крушка, като използвате за тази цел кърпа или хартия.
d) Поставете алуминиевия филтър в аспиратора.

Почистване

При нормално почистване на аспиратора не бива:

Да се използват мокри кърпи или гъби или пък вода, ●

- Да се използват разтворители или алкохол, тъй като те могат да причинят матиране на лакираните повърхности.

- Да се използват разяждащи вещества, особено за почистване на повърхностите от неръждаема стомана.

Да се използват остри, абразивни средства за почистване.

Препоръчва се използването на влажна кърпа и слаби миещи препарати.

ЕКОЛОГИЯ – ГРИЖА ЗА ОКОЛНАТА СРЕДА

Всеки ползвател може да допринесе за опазването на околната среда. Това не е трудно, нито скъпо. За да го постигнете: изхвърлете картонената опаковка в контейнер за рециклиране на хартиени отпадъци; полиетиленовите пликове изхвърлете в контейнер за пластмаса.

Когато стане непригоден, занесете уреда в подходящ център за унищожаване, защото съдържа опасни елементи, които могат да навредят на околната среда.

Не изхвърляйте в кофи за битови отпадъци!!!

Вносителят/производителят не отговаря за евентуални повреди, предизвикани от из- ползване на уреда по начин, несъответстващ на неговото предназначение, или неправил- ната му употреба.

Вносителят/производителят си запазва правото да модифицира уреда във всеки момент, без предварително уведомление, с цел изпълнение на правните разпоредби, стандарти, директиви или по конструктивни, търговски, естетически и други причини.
