524.60 - Абсорбатор Zelmer - Безплатно ръководство за потребителя

Тип продукт	Аспиратор
Марка	Zelmer
Модел	524.60
Тип монтаж	Стенен
Ширина	60 cm
Дълбочина	50 cm
Височина (комин)	Регулируема, до 120 cm
Нетно тегло	12 kg
Захранване	220-240 V ~ 50 Hz
Максимална консумация на енергия	150 W
Максимален дебит на извличане	600 m³/h
Брой скорости	3
Ниво на шум (макс. скорост)	60 dB
Тип осветление	LED, 2 x 3 W
Тип мазнинен филтър	Алуминиева мрежа, миеща се
Въгленов филтър	Опционален, сменяем
Тип управление	Електронни бутони
Енергиен клас	A
Диаметър на изхода	150 mm
Предпазни функции	Защита от прегряване, автоматично изключване
Поддръжка	Почиствайте мазнинния филтър месечно; сменяйте въгленовия филтър на всеки 3-6 месеца
Резервни части	Мазнинен филтър, въгленов филтър, LED крушки
Гаранция	2 години

Често задавани въпроси - 524.60 Zelmer

Как да почистя мазнинния филтър?

Отстранете алуминиевия мрежест филтър и го измийте в топла сапунена вода или в съдомиялната машина на ниска температура. Оставете го да изсъхне напълно преди да го монтирате отново.

Кога трябва да сменя въгленовия филтър?

Сменяйте въгленовия филтър на всеки 3-6 месеца в зависимост от употребата или когато производителността на извличане намалее. Филтърът не може да се пере.

Как да сменя LED крушката?

Изключете аспиратора и изключете захранването. Внимателно отлепете капака на лампата и сменете LED модула с съвместим (същата мощност и тип на свързване).

Аспираторът е шумен на висока скорост – нормално ли е?

Да, нивото на шум се увеличава със скоростта. При максимална скорост (600 m³/h) може да достигне 60 dB. Уверете се, че аспираторът е правилно монтиран и филтрите са чисти, за да минимизирате шума.

Какво е минималното разстояние между котлон и аспиратор?

За електрически котлони минималното разстояние е 65 cm; за газови котлони е 75 cm. Вижте ръководството на вашия котлон за точните спецификации.

Мога ли да използвам аспиратора без вентилационен канал (рециркулационен режим)?

Да, но трябва да инсталирате въгленов филтър. Аспираторът след това рециркулира почистен въздух обратно в кухнята.

Как да нулирам алармата за филтъра?

След почистване или смяна на филтъра, натиснете и задръжте бутона за скорост за 3 секунди, докато индикаторната лампа изгасне. Това нулира таймера.

Аспираторът не се включва – какво трябва да проверя?

Първо проверете захранващия кабел и предпазителя/прекъсвача. Уверете се, че щепселът е напълно включен. Ако проблемът продължава, свържете се с клиентската служба.

Възможно ли е да монтирам сам?

Монтажът изисква стенен монтаж и електрическа връзка. Препоръчително е квалифициран техник да извърши инсталацията, за да се осигури безопасност и правилна вентилация.

Къде мога да намеря резервни части за Zelmer 524.60?

Резервните части са налични чрез оторизирани сервизни центрове на Zelmer или онлайн търговци. Използвайте номера на модела (524.60), за да поръчате правилните части.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 524.60 Zelmer

Препоръки за безопасност....44

Технически данни 45

Характеристика 46

Поддръжка и почистване ....48

Екология – Грижа за околната среда ....50

Уважаеми клиенти

Моля прочетете внимателно тази инструкция за употреба. Особено внимание объ- нете на препоръките за безопасност, така че по време на използване на уреда да избегнете нещастните случаи и/ или повредата на уреда. Моля запазете инструкци- ята за употреба, за да можете да я ползвате и по време на по-нататьшното използ- ване на уреда.

ПРЕПОРЪКИ ЗА БЕЗОПАСНОСТ

• Преди да започнете да използвате уреда, запознайте се със съдържанието на цялата инструкция за употреба.
• Уредът е предназначен само за домашно използване. В случай че се използва в заведение за хранене, гаранционните условия се променят.
  Не изваждайте щепсела от ел. контакта с дърпане за кабела. –
  Захранващият кабел не бива да се допира до горещи повърхности. –
• Не включвайте уреда, ако захранващият кабел е повреден или забележите повреда на корпуса.

Ако неотключаемият захранващ кабел се повреди, той следва да е заменен при производителя, в специалистично ремонтно предприятие или от квалифицирано лице, за да се избегне опасност.

Уредът може да се поправя само от обучени специалисти. Неправилно извършените поправки могат да причинят сериозна опасност за потребителя. В случай на неизправност Ви съветваме да се обърнете към специализиран сервис на.

• Кухненският аспиратор служи за извеждане на изпаренията от готвенето навън, необходимо е да се включи към съответния вентилационен канал (не бива да се включва към действащи комини, канали за дим или изгорели газове).

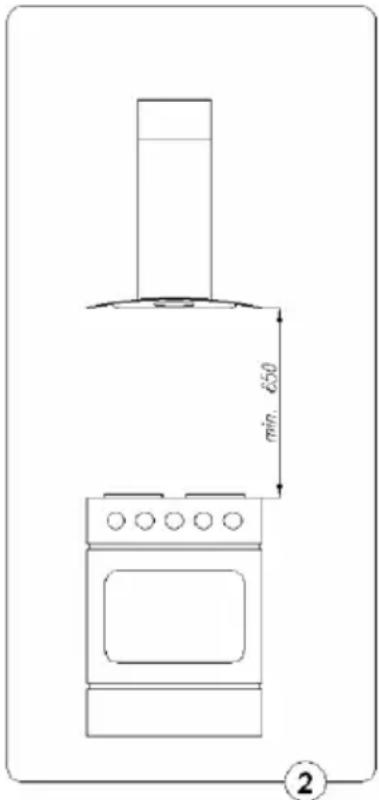

  – Уредът трябва да се монтира на височина поне 650 мм от електрическия кухненски котлон и 700 мм от газови котлони.
  – Под кухненския аспиратор не бива да се оставя открит пламък. При сваляне на съдове от газовите котлони пламъкът трябва да се регулира на минимум.
  – Храните, които се приготвят с мазнини, трябва непрекъснато да се наблюдават, тъй като прегрялата мазнина може лесно да се запали.
  – Филтърът за мазнина на кухненския аспиратор трябва да се почиства поне веднъж на два месеца, тъй като е леснозапалим, когато е напоен с мазнина.
  – Преди всяко действие по почистването, смяната на филтъра или преди поправка е необходимо да се извади щепселът на уреда от контакта.
  – Ако в помещението се използват и други уреди с неелектрическо захранване

(напр. печки на течни горива, проточни бойлери, уреди на газ), е необходимо да се осигури достатъчна вентилация (приток на въздух). Безопасното използване е възможно, когато при едновременната работа на аспиратора и гореспоменатите уреди, зависими от въздуха в помещението, на мястото, на което са разположени тези уреди, има подналягане най-много 0,004 милибара (тази точка не се отнася за случаите, когато кухненският аспиратор се използва като абсорбатор на миризми).

• Филтрите за мазнина и филтрите с активен въглен трябва да се почистват или сменят съгласно препоръките на производителя или по-често в случай на интензивно използване (над 4 часа дневно).
  – Внимавайте пламъкът да не излиза изпод съда, тъй като това води до нежелани загуби на енергия и опасна концентрация на топлина. Не използвайте аспиратора за цели, различни от тези, за които е предназначен.
  – Не мийте под течаща вода и не потапяйте уреда и захранващия кабел във вода.
• За миене на корпуса не използвайте прекалено силни миещи препарати - емулсии, млека, пасти и др. Те могат да отстранят нанесените информационни символи като напр.: обозначения, предупредителни знаци и др.
• Използването на принадлежности, различни от препоръчваните от производителя на уреда, може да доведе до повреда на уреда.
• Този уред не е предназначен за използване от лица (в това число деца) с ограничени физически, сетивни или психически възможности, както и от лица без опит и познаване на уреда, освен ако това не става под наблюдение или съгласно с инструкцията за използване на уреда, предадена от лицата, отговорни за тяхната безопасност.

Не позволявайте на деца да си играят с уреда. –

Уверете се, че сте разбрали горепосочените упътвания.

ТЕХНИЧЕСКИ ДАННИ

Характеристики	Тип аспиратор524.60, 524.90
Захранващо напрежение 230 V ~	50 Hz
Двигател на вентилатора	1
Осветление	Халогени 2 x 20 W
Степени на скоростта	3
Ширина [см]	60/90
Дълбочина [см]	50
Височина [см]	485–915
Изходящ отвор [ø мм]	150 (120)
Капацитет [m3/h]	Max 650
Входна мощност [W]	160
Ниво на шум [dBA]	Max 56
Режим на работа	Вентилация или абсорбатор
Цвят	Неръждаема стомана ИНОКС

Уредът отговаря на изискванията на действащите стандарти.

Уредът отговаря на изискванията на директивите:

Нисковолтови съоръжения (LVD) – 2006/95/EC. –

Електромагнитна съвместимост (EMC) – 2004/108/EC. –

Уредът е обозначен със знак СЕ на информационната табелка.

ХАРАКТЕРИСТИКА

Кухненският аспиратор ZELMER служи за отстраняване на кухненските изпарения. Необходимо е да се инсталира въздуховод, който да извежда въздуха навън. Дължината на въздуховода (най-често тръба ∅ 150, ∅ 120 мм) не бива да бъде по-дълга от 4-5 м. След инсталиране на филтъра с активен въглен, който се продава в търговска-та мрежа, аспираторът може да работи като абсорбатор на миризми. В този случай не е необходимо да се инсталира въздуховод за извеждане на въздуха навън.

Кухненският аспиратор е електрически уред с II клас защита срещу токов удар.

Има независимо осветление и вентилатор с възможност за настройка на една от три-те скорости на оборотите.

Аспираторът е предназначен за траен монтаж върху вертикална стена над газова или електрическа печка.

ПРИНАДЛЕЖНОСТИ

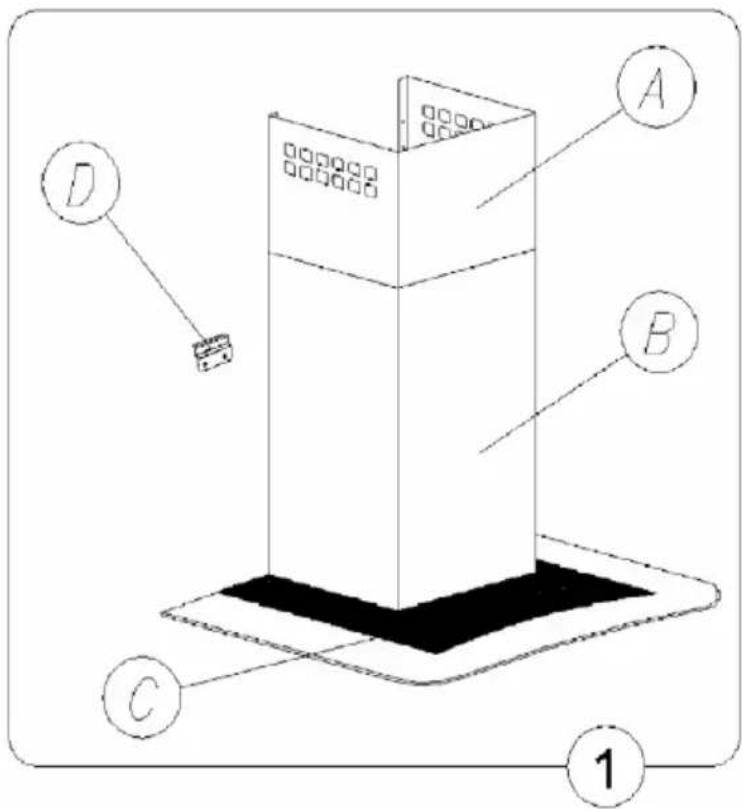

Аспираторът се състои от следните елементи (рис. 1):

огънато стъкло С заедно с корпуса, •

телескопичен комин, състоящ се от: ●

горен комин А, ●

стенен елемент за окачване D, •

редуктор, •

фрегулатор на посоката на въздуха.

МОНТАЖ

За монтажа на аспиратора е необходимо да извършите следното:

1. Монтирайте стенния елемент за окачване D на съответната височина.
2. Окачете корпуса на аспиратора С и долния комин В (и двата елемента представляват едно интегрално цяло).
3. Включете аспиратора към електрическата мрежа.
4. Свържете аспиратора към вентилационния канал.
5. Монтирайте телескопичната колона на комин А към В.

Монтаж на стенния елемент за окачване

1. С помощта на нивелир начертайте на стената вертикална линия от средата на нагревателния плот до тавана. Това осигурява правилното, вертикално прикрепване на елемента за окачване на стената.
2. Приближете към стената елемента за окачване D с неговата обозначена среда на вертикалната линия, като разстоянието между отворите на профила и нагревателния плот трябва да бъде мин. 970 мм.
   Внимание: уверете се, че елементът за окачване D е хоризонтиран.
   Отбележете на стената средите на отворите на елемента за окачване.

1. Пробийте обозначените на стената отвори с помощта на свредел с диаметър 8 мм, а след това прикрепете елемента за окачване с помощта на дюбели и винтове.

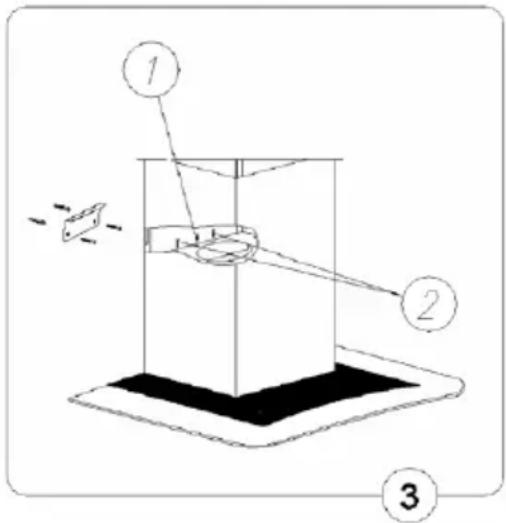

- Корпусът на аспиратора С трябва да се окачи на предварително монтирания елемент за окачване D.

С винта (1) прикрепете аспиратора към еле- мента за окачване – не бива обаче да затяга- те винта докрай.

Коминът се състои от два профила във форма- та на буквата „U” с регулируема височина.

- За да монтирате горния комин А към комина В, (който е монтиран към стъклото С за постоянно), издърпайте двата комина на желаната височина.

След това прикрепете горния комин А към до- лния комин В с помощта на два винта.

Включване към електричеството и проверка на работата

След включване на щепсела към контакта на електрическата мрежа (съгласно по-сочените по-горе изисквания) е необходимо да се провери дали работи осветлението на аспиратора и дали двигателят работи както трябва.

След инсталиране на аспиратора трябва да има достъп до контакта, за да може да се изключи щепсельт от захранването.

НАСТРОЙКА НА РЕЖИМА НА РАБОТА НА АСПИРАТОРА

Настройка на режима на работа на аспиратора като вентилация

При работа на аспиратора като вентилация въздухът се извежда навън през специален въздуховод. При тази настройка трябва да се махнат въглените филтри. Аспираторът е свързан към отвора за извеждане на въздуха навън с помощта на твърд или гъвкав въздуховод с диаметър 150, 120 мм и съответните прикрепващи елементи за въздуховод, които ще намерите в магазините с инсталационни материали. Свързването трябва да се извърши от квалифициран инсталатор.

При този режим филтрираният въздух се връща обратно в помещението през двустранните отвори, разположени в горния комин. В този случай е необходимо да се монтира въглен филтър и се препоръчва да се монтира регулатор на посоката на въздуха.

Най-ниската и средната скорост се използват при нормални условия и ниска концентрация на изпарения, а най-високата скорост се използва само при висока концентрация на изпарения от готвенето, напр. по време на пържене или печене на скара.

УПОТРЕБА

Контролен панел

Работата на аспиратора може да се управлява с помощта на комбинирания превключвател.

0 – прекъсвач на работата на двигателя,
1 – първа скорост на работа на аспиратора,
2 – втора скорост на работа на двигателя,
3 – трета скорост на двигателя,
- включване/ изключване на осветлението.

Тези настройки дават възможност за пригаждане на оптималната скорост на вентилатора към нуждите за използване при минимална стойност на нивото на шума.

ПОДДЪРЖАНЕ И ПОЧИСТВАНЕ

Поддръжка

Редовната поддръжка и почистване на уреда осигуряват правилна, безаварийна работа на аспиратора и удължават живота му. Обърнете особено внимание алуминиевите филтри и филтрите с активен въглен да се сменят съгласно препоръките на производителя.

Алуминиеви филтри за мазнина

1. Почистване

При нормална работа на аспиратора алуминиевите филтри за мазнина трябва да се почистват на всеки два месеца в съдомиялна машина или ръчно с помощта на слаб миещ препарат или течен сапун.

2. Смяна

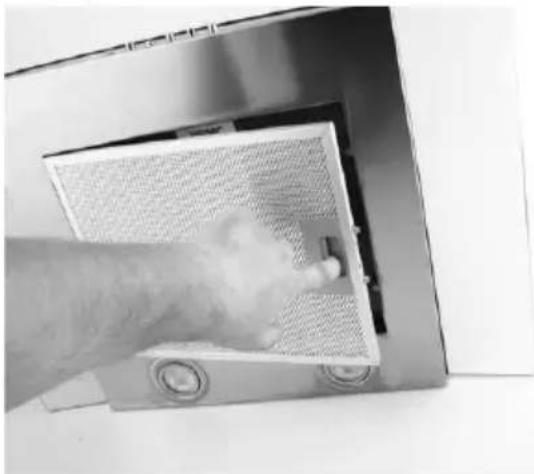

Демонтажът на филтрите става по следния начин:

а) Сваля се долното покритие с освобождаване на затварящия механизм.
b) Изважда се алуминиевият филтър за мазнина.

Въглен филтър (филтърът може да се купи в търговската мрежа)

1. Действие

Въглените филтри се използват само когато аспираторът не е включен към вентилационния канал.

Филтрите с активен въглен абсорбират миризмите, докато не настъпи насищане. Не се мият и не се регенерират и трябва да се сменят поне веднъж на 2 месеца или по-често в случай на по-интензивно използване.

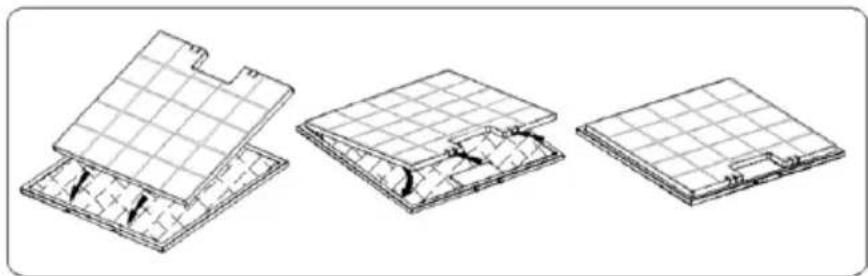

2. Смяна

a) Свалете алуминиевия филтър за мазнина.

b) Свалете въгления филтър, който се намира вътре в аспиратора на корпуса на двигателя (от двете му страни), като го завъртите.

с) По обратния на подточка b) ред поставете нов филтър на корпуса на турбина- та на двигателя и за да не падне, го завъртете.

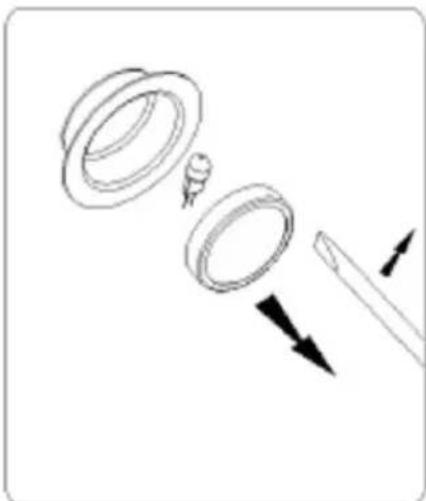

Инсталацията на осветлението се състои от две ха- логенни лампи с мощност 20 W.

С цел смяна на кruшката направете следното:

a) Изключете щепсела от електрическата мрежа.
b) Повдигнете пръстена, обхващащ стъклото на халогена, с помощта на плосък инструмент или отвертка, придръжте го и го изтеглете навън.
с) Сменете крышката, като използвате за тази цел кърпа или хартия.
d) След това отново монтирайте пръстена заедно със стъклото, като постъпите по обратния ред.

Внимание: Внимавайте да не докоснете новата халогенна крушка с пръсти!

При нормално почистване на аспиратора не бива:

Да се използват мокри кърпи или гъби или пък вода.

• Да се използват разтворители или алкохол, тъй като те могат да причинят матиране на лакираните повърхности.
• Да се използват разяждащи вещества, особено за почистване на повърхностите от неръждаема стомана.
  Да се използват остри, абразивни средства за почистване.

Препоръчва се използването на влажна кърпа и слаби миещи препарати.

ЕКОЛОГИЯ – ГРИЖА ЗА ОКОЛНАТА СРЕДА

Всеки ползвател може да допринесе за опазването на околната среда. Това не е трудно, нито скъпо. За да го постигнете: изхвърлете картонената опаковка в контейнер за рециклиране на хартиени отпадъци; полиетиленовите пликове изхвърлете в контейнер за пластмаса.

Когато стане непригоден, занесете уреда в подходящ център за унищожаване, защото съдържа опасни елементи, които могат да навредят на околната среда.

Не изхвърляйте в кофи за битови отпадъци!!!

Вносителят/производителят не отговаря за евентуални повреди, предизвикани от из- ползване на уреда по начин, несъответстващ на неговото предназначение, или неправил- ната му употреба.

Вносителят/производителят си запазва правото да модифицира уреда във всеки момент, без предварително уведомление, с цел изпълнение на правните разпоредби, стандарти, директиви или по конструктивни, търговски, естетически и други причини.
