524.60 - Kuchynský odsávač pár Zelmer - Bezplatný návod na obsluhu

Typ výrobku	Digestor
Značka	Zelmer
Model	524.60
Typ inštalácie	Nástenný
Šírka	60 cm
Hĺbka	50 cm
Výška (komín)	Nastaviteľná, až 120 cm
Hmotnosť	12 kg
Napájanie	220-240 V ~ 50 Hz
Maximálny príkon	150 W
Maximálny výkon odsávania	600 m³/h
Počet rýchlostí	3
Hladina hluku (max. rýchlosť)	60 dB
Typ osvetlenia	LED, 2 x 3 W
Typ tukového filtra	Hliníková sieťka, umývateľná
Uhlíkový filter	Voliteľný, vymeniteľný
Typ ovládania	Elektronické tlačidlá
Energetická trieda	A
Priemer vývodu	150 mm
Bezpečnostné prvky	Ochrana proti prehriatiu, automatické vypnutie
Údržba	Tukový filter čistite mesačne; uhlíkový filter vymieňajte každé 3-6 mesiacov
Náhradné diely	Tukový filter, uhlíkový filter, LED žiarovky
Záruka	2 roky

Často kladené otázky - 524.60 Zelmer

Ako vyčistiť tukový filter?

Odstráňte hliníkový sieťkový filter a umyte ho v teplej mydlovej vode alebo v umývačke riadu pri nízkej teplote. Pred opätovnou inštaláciou ho nechajte úplne vyschnúť.

Kedy mám vymeniť uhlíkový filter?

Uhlíkový filter vymieňajte každé 3-6 mesiacov v závislosti od používania, alebo keď výkon odsávania klesne. Filter sa nedá umývať.

Ako vymeniť LED žiarovku?

Vypnite digestor a odpojte napájanie. Opatrne vypáčte kryt lampy a nahraďte LED modul kompatibilným (rovnaký výkon a typ pripojenia).

Digestor je pri vysokej rýchlosti hlučný – je to normálne?

Áno, hladina hluku sa zvyšuje s rýchlosťou. Pri maximálnej rýchlosti (600 m³/h) môže dosiahnuť 60 dB. Uistite sa, že je digestor správne nainštalovaný a filtre sú čisté, aby ste minimalizovali hluk.

Aká je minimálna vzdialenosť medzi varnou doskou a digestorom?

Pre elektrické varné dosky je minimálna vzdialenosť 65 cm; pre plynové varné dosky je to 75 cm. Presné špecifikácie nájdete v návode na obsluhu varnej dosky.

Môžem používať digestor bez odvodu (režim recirkulácie)?

Áno, ale musíte nainštalovať uhlikový filter. Digestor potom recirkuluje vyčistený vzduch späť do kuchyne.

Ako resetovať alarm filtra?

Po vyčistení alebo výmene filtra stlačte a držte tlačidlo rýchlosti na 3 sekundy, kým kontrolka nezhasne. Tým sa resetuje časovač.

Digestor sa nezapína – čo mám skontrolovať?

Najprv skontrolujte napájací kábel a poistku/istič. Uistite sa, že je zástrčka úplne zasunutá. Ak problém pretrváva, kontaktujte zákaznícky servis.

Je možná inštalácia svojpomocne?

Inštalácia vyžaduje montáž na stenu a elektrické pripojenie. Odporúča sa, aby inštaláciu vykonal kvalifikovaný technik, aby sa zaistila bezpečnosť a správne vetranie.

Kde nájdem náhradné diely pre Zelmer 524.60?

Náhradné diely sú k dispozícii v autorizovaných servisných strediskách Zelmer alebo u online predajcov. Pri objednávaní správnych dielov použite číslo modelu (524.60).

NÁVOD NA OBSLUHU 524.60 Zelmer

Ekologicky vhodná likvidace ....15

Vážení zákazníci

Hliníkových tukové filtry

1. Čištění

Nastavenie režimu prevádzky digestora 20

Obsluha 20

Ekologicky vhodná likvidácia 22

Vážení zákazníci

Prosíme pozorne si prečítajte tento návod na obsluhu. Mimoriadnu pozornosť venujte bezpečnostným pokynom tak, aby ste počas používania zariadenia predišli úrazom a/alebo poškodeniu zariadenia. Návod na obsluhu si uchovajte pre prípadné neskoršie použitie počas prevádzky zariadenia.

BEZPEČNOSTNÉ POKYNY

• Pred začatím používania zariadenia sa zoznámte s obsahom celého návodu na obsluhu.
• Zariadenie je určené na domáce použitie. V prípade použitia na účely stravovacích zariadení sa záručné podmienky menia.

- Zariadenie sa nesmie zapínať, ak sú napájací kábel alebo teleso viditeľným spôsobom poškodené.

Ak sa neodpojitel'ný elektrický kábel poškodí, musí ho vymenit' výrobca alebo špecializovaný opravárenský podnik alebo vykvalifikovaná osoba, aby ste predišli nebezpečenstvu.

Spotrebič smú opravovať iba odborne spôsobilí zamestnanci. Nesprávne vykona-ná oprava môže byt' príčinou vážneho ohrozenia pre používatel'a. V prípade poru-chy odporúčame, aby ste sa obrátili na špecializovaný servis.

• Kuchynský digestor slúži na odvádzanie kuchynských výparov von, treba ho pripojit' do vhodného vetracieho kanála (nesmie sa pripájať do komínových kanálov, dymovodov a kanálov na odvod spalín, ktoré sú v prevádzke).

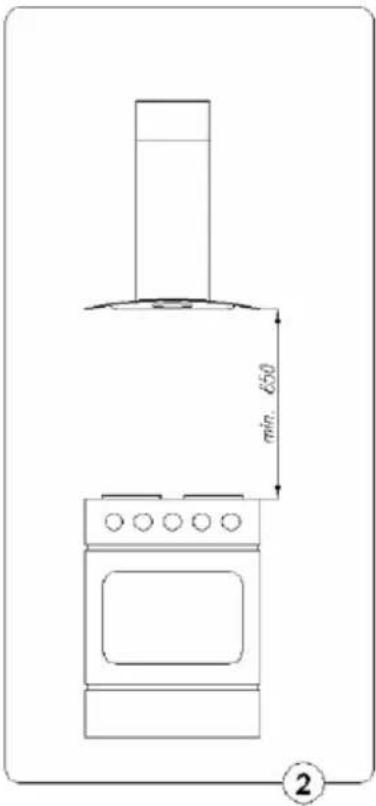

• Zariadenie treba montovat' vo výške minimálne 650 mm od elektrického sporáka a 700 mm od plynového sporáka.
• Pod kuchynským digestorom sa nesmie nechat' otvorený plameň. Pri snímaní nádob z horáka treba nastavit' minimálny plameň.
• Na jedlá pripravované na tukoch musíte stále dohliadať, pretože príliš silne rozohriaty tuk sa môže zapálit'.
• Tukový filter digestora treba čistit minimálne každé 2 mesiace, pretože filter presýtený tukom sa môže l'ahko zapálit'.
• Pred každým čistením, výmenou filtra alebo pred začatím opráv treba vytiahnuť zástrčku zariadenia zo zásuvky.
• Ak v danej miestnosti okrem digestora sa prevádzkujú aj iné zariadenia, ktoré majú ne-

elektrické napájanie (napr. pece na tekuté palivo, prietokové ohrievače, plynové ohrievače vody), treba zaistiť dostatočné vetranie (prívod vzduchu). Bezpečná prevádzka je možná, ak pri súčasnom používaní digestora a spaľovacích zariadení, ktoré závisia od vzduchu v miestnosti, v mieste, na ktorom sa tieto zariadenia používajú, je podtlak maximálne 0,004 milibar (tento bod neplatí, ak sa kuchynský digestor používa na pohlcovanie pachov).

- Filtre proti tuku a aktívne uhlíkové filtre treba čistiť alebo vymieňať podľa pokynov výrobcu alebo aj častejšie v prípade intenzívneho používania (viac ako 4 hod. denne).

- Vždy sa uistite, že plameň nesiaha mimo nádoby, pretože to vyvoláva nežiaduce straty energie a nebezpečnú koncentráciu energie. Digestor sa nesmie používať na účely iné než je určený.

- Na umývanie telesa sa nesmú používať agresívne čistiace prostriedky ako napr. emulzie, mliečka, pasty a pod. Tieto prostriedky môžu okrem iného zotriet' informačné grafické prvky, ako napr.: označenia, výstražné značky a pod.

- Používanie príslušenstva iného ako odporúčané výrobcom môže poškodit' zariadenie.

Zariadenie vyhovuje požiadavkám platných noriem.

Zariadenie vyhovuje požiadavkám smerníc:

Nízkonapät'ové elektrické zariadenie (LVD) – 2006/95/EC. –

Elektromagnetická kompatibilita (EMC) – 2004/108/EC. –

Digestor ZELMER slúži na odsávanie kuchynských výparov. Vyžaduje montáž potrubia na odvod vzduchu vonku. DÍžka potrubia (najčastejšie rúra ∅ 150 mm, ∅ 120 mm) ne-smie presahovať 4-5 m. Po namontovaní aktívneho uhlíkového filtra, ktorý je dostupný v obchodnej sieti, digestor môžete používať na pohlcovanie pachov. V tomto prípade sa nevyžaduje montáž potrubia na odvod vzduchu vonku.

Digestor je určený k stálemu pripevneniu k zvislej stene nad plynovým alebo elektrickým sporákom.

PRÍSLUŠENSTVO

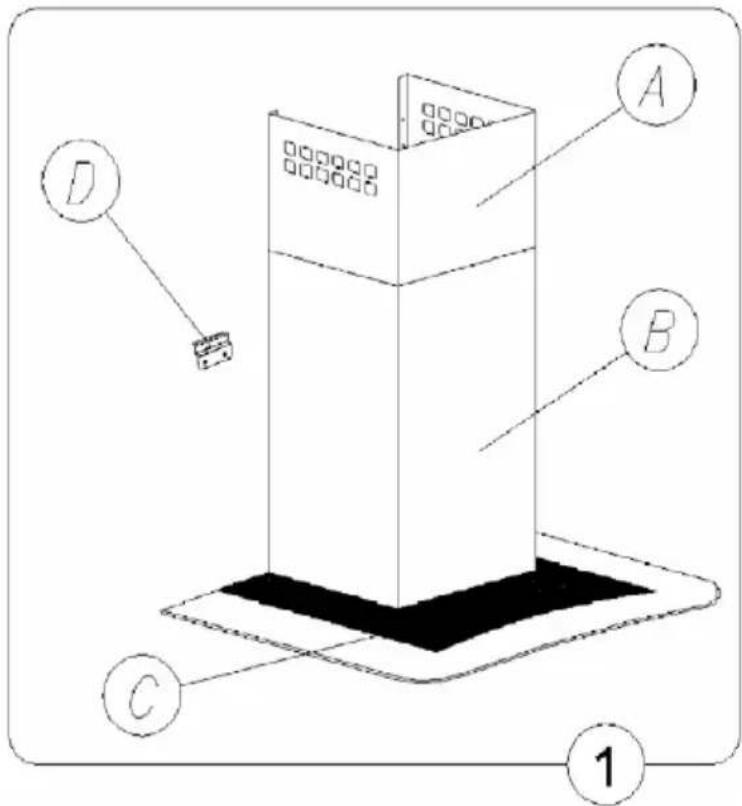

Digestor sa skladá z nasledujúcich prvkov (obr. 1):

ohýbaného skla C spolu s telesom, •

teleskopického komína, ktorý sa skladá z: ●

horného komína A, •

dolného komína B vybaveného osvetlením a sústavou ventilátora, ●

stenového vešiaka D, •

redukcie, •

usmerňovača prúdu vzduchu. •

MONTÁŽ

Pre namontovanie digestora vykonajte nasledujúce úkony:

1. Namontujte stenový vešiak D v požadovanej výške.
2. Zaveste teleso digestora C a dolný komín B (tieto dva prvky tvoria jeden integrálny celok).
3. Pripojte digestor k elektrickej sieti.
4. Pripojte digestor k vetraciemu potrubiu.
5. Pripevnite teleskopický komín A k B.

Montáž stenového vešiaka

1. Pomocou vodováhy označit' na stene zvislú čiaru od stredu varnej dosky až k stropu. Tým zaistíte správnu a zvislú montáž vešiaka na stenu.

2. Priložte vešiak D k stene jeho označeným stredom na zvislej čiare, pričom vzdialenost' medzi otvormi a varnou doskou musí byt' min. 970 mm.
   Pozor: uistite sa, že je vešiak D vo vodorovnej polohe. Označte na stene stredy otvorov vešiaka.

3. Vyvrtajte otvory označené na stene pomocou vrtáka s priemerom 8 mm, a potom namontujte vešiak pomocou hmoždiniek a skrutiek.

Montáž digestora

Kryt digestora C treba zavesit' na vopred pripev- • nený vešiak D.

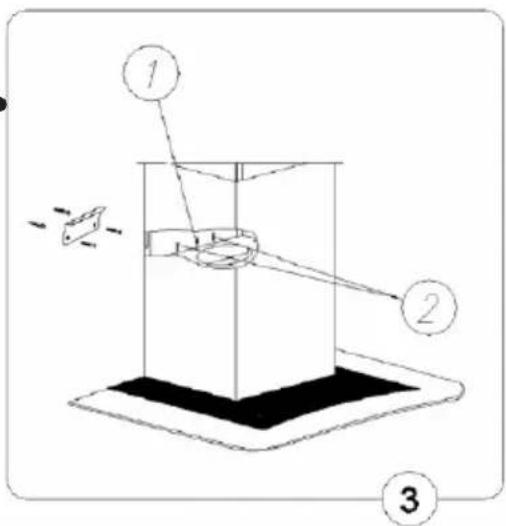

Skrutkou (1) priskrutkujte digestor k vešiaku – avšak nesmiete dotiahnuť skrutku na doraz.

Skrutkami (2) umiestnite digestor vo vodorovnej ● polohe.

Dotiahnite skrutku (1). •

Pre pripevnenie horného komína A ku komínu B (ktorý je pevne spojený so sklom C) treba roz-tiahnut' obidva komíny na požadovanú výšku.

Potom treba priskrutkovat' horný komín A k dol- nému komínu B pomocou dvoch skrutiek.

Po pripojení zástrčky do siet'ovej zásuvky (v súlade s uvedenými predtým požiadavkami) treba overit', či funguje osvetlenie digestora a či jeho motor funguje správne.

Po nainštalovaní digestora zásuvka musí byt' dostupná pre odpojenie zástrčky od napájania.

NASTAVENIE REŽIMU PREVÁDZKY DIGESTORA

Nastavenie režimu prevádzky digestora – odsávanie

V prípade prevádzky digestora v režime odsávanie sa vzduch odvádza vonku pomocou špeciálneho potrubia. V tomto režime treba odstránit' prípadné uhlíkové filtre.

Digestor sa pripája k otvoru na odvod vzduchu vonku pomocou pevného alebo flexibilného potrubia s priemerom 150, 120 mm a vhodných spôn na potrubie, ktoré môžete kúpiť v obchodoch s inštalačným materiálom. Pripojenie musí vykonat' odborne spôsobilý inštalatér.

Nastavenie režimu prevádzky digestora – pohlcovanie pachov

Pri tomto režime filtrovaný vzduch sa vracia do miestnosti cez obojstranné otvory vyrezané v hornej časti vývodu. Pri tomto režime treba namontovať uhlíkový filter, odporúča sa tiež montáž difuzéra na vývode vzduchu.

Rýchlosti ventilátora

Najnižšia a stredná rýchlost' sa používa za normálnych podmienok a pri malej intenzite výparov, najvyššia rýchlost' sa používa iba v prípade vel'kej intenzity kuchynských výparov, napr. pri vyprážaní alebo grilovaní.

OBSLUHA

Ovládací panel

Fungovanie digestora môžete ovládat' pomocou komplexného prepínača.

0 – vypínač motora,

1 – prvý rýchlostný stupeň prevádzky digestora,
2 – druhý rýchlostný stupeň prevádzky motora,
3 – tretí rýchlostný stupeň motora,

- zapnutie / vypnutie osvetlenia.

Táto regulácia umožňuje nastavit' optimálnu pre prevádzkové potreby rýchlost' ventilátora pri minimálnej úrovni hluku.

Pravidelná údržba a čistenie zariadenia je zárukou spoľahlivej a bezporuchovej prevádzky digestora a predlíži jeho životnosť. Treba najmä dbať na to, aby sa hliníkové filtre a aktívne uhlíkové filtre vymieňali v súlade s pokynmi výrobcu.

Hliníkové tukové filtre treba čistiť každé dva mesiace pri normálnej prevádzke digestora, umývajte ich v umývačke riadu alebo ručne s použitím jemného čistiaceho prostriedku alebo tekutého mydla.

2. Výmena

Demontáž filtrov:

a) Snímte dolný kryt uvolnením príchytky zámky.

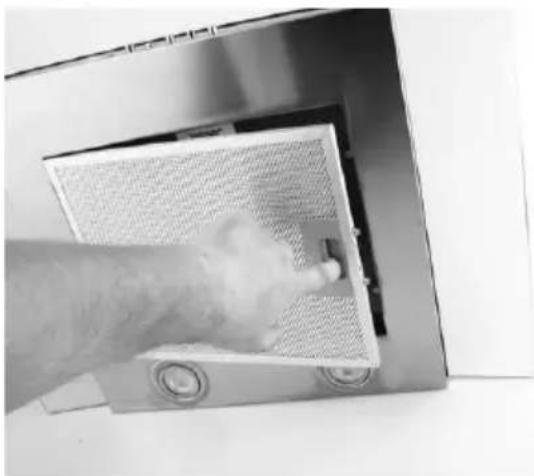

b) Vyberte hliníkový tukový filter.

Uhlíkový filter (možnost' kúpit' filter v obchodnej sieti)

1. Fungovanie

Uhlíkové filtre sa používajú len vtedy, ak digestor nie je pripojený v vetraciemu potrubiu. Aktívne uhlíkové filtre sú schopné pohlcovat' pachy, až kým sa nenasytia. Nedajú sa umývat' ani regenerovat', musia sa vymeniť minimálne raz za 2 mesiace alebo častejšie v prípade mimoriadne intenzívneho prevádzkovania.

2. Výmena

b) Snímte uhlíkový filter, ktorý sa nachádza vo vnútri digestora na kryte motora (na jeho obidvoch stranách) – otočte ho.

Inštaláciu osvetlenia tvoria dva halogény s výkonom 20 W. Pre výmenu žiarovky treba:

a) Odpojit' zástrčku od elektrickej siete.

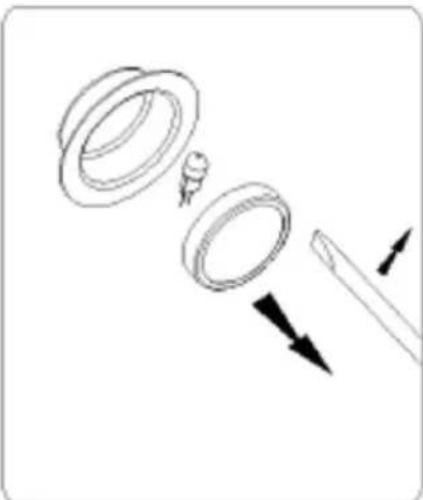

b) Nadvihnite prstenec pridržiavajúci sklo halogénu pomocou plochého náradia alebo skrutkovača a pridržiavajúc ho, vyberte von.
c) Vymeňte žiarovku, s týmto cieľom použite utierku alebo papier.
d) Potom opät namontujte prstenec spolu so sklom, postupujte v opačnom poradí.

Pozor: Dbajte na to, aby ste sa vkladanej žiarovky halogénu bezprostredne nedotýkali prstami!

Pri bežnom čistení digestora nesmiete:

Používať mokré handričky, špongie ani prúd vody. ●

- Používať rozpúšťadlá s obsahom alkoholu, pretože môžu zmatnit’ lakované povrchy.

- Používať leptavé prostriedky najmä na čistenie povrchov z nehrdzavejúcej ocele.

Používať tvrdé, drsné handričky. •

Odporúča sa používať vlhké handričky a neutrálne umývacie prostriedky.

EKOLOGICKY VHODNÁ LIKVIDÁCIA

Obalový materiál nevyhadzujte. Obaly a baliace prostriedky elektrospotrebičov ZELMER sú recyklovateľné a zásadne by mali byť vrátené na nové zhodnotenie. Kartónový obal odovzdajte do zberne starého papiera. Vrecká z polyetylénu (PE, PE-HD, PE-LD) odovzdajte do zberne PE na opätovné zužitkovanie.

Po ukončení životnosti spotrebič zlikvidujte prostredníctvom na to určených recyklačných stredísk. Ak má byť prístroj definitívne vyradený z prevádzky, doporučuje sa po odpojení prívodnej šnúry od elektrickej siete jej odstránenie (odrezanie), prístroj tak bude nepoužiteľný.

Informujte sa láskavo na Vašej obecnej správe, ku ktorému recyklačnému stredisku patríte.

Tento elektrospotrebič nepatrí do komunálneho odpadu. Spotrebitel' prispieva na ekologickú likvidáciu výrobku. ZELMER SLOVAKIA s.r.o. je zapojená do systému ekologickej likvidácie elektrospotrebičov u firmy ENVIDOM združenie výrobcov. Viac na www.envidom.sk.

Opravy spotrebičov si uplatnite u odborníkov v servisných strediskách. Záručné a pozáručné opravy doručené osobne alebo zaslané poštou prevádzajú servisné strediská firmy ZELMER – vid' ZOZNAM ZÁRUČNÝCH SERVISOV.

Dovozca/výrobca nenesie zodpovednosť za prípadné škody vzniknuté vo výsledku použitia zariadenia v rozpore s jeho určením alebo vo výsledku nesprávnej obsluhy.

Dovozca/výrobca si vyhradzuje právo výrobok kedykol'vek upravovať bez predchádzajúceho oznámenia za účelom prispôsobenia právnym predpisom, normám, smerniciam alebo z konštrukčných, obchodných, dizajnových alebo iných dôvodov.
