522.60 - Hota de bucătărie Zelmer - Manual de utilizare gratuit

Tip produs	Hotă
Brand	Zelmer
Model	522.60
Tensiune	230 V ~ 50 Hz
Consum de putere	150 W
Motor ventilator	1
Putere iluminare	40 W
Viteze	3
Lățime	60 cm
Adâncime	50 cm
Înălțime	12 cm
Diametru ieșire	150 mm (120 mm cu adaptor)
Debit maxim de aer	380 m³/h
Nivel de zgomot	52 dBA
Moduri de funcționare	Evacuare (conductă spre exterior) sau Recirculare (cu filtru de cărbune)
Tip filtru	Aluminiu anti-grăsime (lavabil), Cărbune (înlocuibil, opțional)
Culoare	Oțel inoxidabil (INOX)
Instalare	De perete, coș telescopic
Înălțime minimă deasupra plitei	650 mm (electrică), 700 mm (gaz)
Clasă de siguranță	Clasa II
Panou de control	6 butoane (viteză 0-3, lumină pornit/oprit)
Accesorii incluse	Coș telescopic (superior și inferior), aripă de evacuare, adaptor de reducere, dibluri
Certificări	CE, LVD (2006/95/EC), EMC (2004/108/EC)
Utilizare prevăzută	Doar uz casnic

Întrebări frecvente - 522.60 Zelmer

Care sunt înălțimile minime de instalare pentru hotă deasupra suprafeței de gătit?

Hota trebuie instalată la cel puțin 650 mm deasupra unei plite electrice și la cel puțin 700 mm deasupra unei plite pe gaz pentru siguranță.

Cum curăț filtrele din aluminiu anti-grăsime?

Curățați filtrele la fiecare două luni. Pot fi spălate în mașina de spălat vase sau manual cu un detergent ușor sau săpun lichid. Asigurați-vă că sunt uscate înainte de reinstalare.

Cât de des trebuie înlocuit filtrul de cărbune?

Filtrele de cărbune trebuie înlocuite cel puțin la fiecare două luni sau mai des dacă hota este folosită intensiv (mai mult de 4 ore pe zi). Nu pot fi spălate sau regenerate.

Cum înlocuiesc becul?

Mai întâi, deconectați aparatul. Îndepărtați filtrul de grăsime din aluminiu. Înlocuiți becul deteriorat de 40 W folosind o cârpă pentru a-l manipula. Apoi reinstalați filtrul.

Cum comut între modul de evacuare și recirculare?

Pentru modul de evacuare, îndepărtați filtrele de cărbune și conectați o conductă spre exterior. Pentru modul de recirculare, instalați filtrele de cărbune și opțional o aripă de evacuare. Hota este setată din fabrică pentru evacuare.

Care sunt setările de viteză și când ar trebui să le folosesc pe fiecare?

Hota are trei viteze: 1 (scăzută) și 2 (medie) pentru gătit normal, și 3 (înaltă) pentru fumuri intense precum prăjirea sau grătarul. Utilizați viteza 0 pentru a opri motorul.

Pot folosi hota cu o plită pe gaz?

Da, dar înălțimea minimă de instalare trebuie să fie de 700 mm. Nu lăsați niciodată o flacără deschisă nesupravegheată sub hotă și utilizați întotdeauna flacăra minimă la îndepărtarea vaselor.

Ce ar trebui să fac dacă hota nu funcționează după instalare?

Verificați dacă aparatul este conectat la priză și dacă priza este accesibilă. Verificați setările panoului de control. Dacă tot nu funcționează, contactați un centru de service calificat pentru reparații.

Este hota sigură de utilizat cu alte aparate de ardere?

Da, cu condiția ca încăperea să aibă ventilație suficientă. Depresiunea nu trebuie să depășească 0,004 mbar când hota și alte aparate funcționează simultan. Acest lucru nu se aplică în modul de recirculare.

Ce produse de curățare ar trebui să evit?

Nu utilizați produse de curățare abrazive, solvenți, alcool sau substanțe corozive. Utilizați o cârpă umedă cu agenți de curățare neutri. Evitați scufundarea aparatului sau utilizarea apei curente.

MANUAL DE UTILIZARE 522.60 Zelmer

Indicații privind siguranța ....30

Date tehnice 31

Caracteristici 32

Componente 32

Montare 33

Stabilirea modului de functionare al hotei 34

Utilizare 34

Conservare și curățare 34

Ecologia – Ai grijă de mediul înconjurător 36

Stimați Clienti

Vă rugăm să citiți cu atenție instrucțiunile de utilizare de față. O deosebită atenție trebuie să acordați indicațiilor privind siguranța, pentru ca, în timpul utilizării produsului, să evitați accidentele și/ sau deteriorarea aparatului. Vă recomandăm să păstrați aceste instrucțiuni de utilizare pentru a le putea folosi și mai târziu, în timpul utilizării ulterioare a aparatului.

INDICATII PRIVIND SIGURANTA

• Înainte de a începe utilizarea aparatului, luați la cunoștință în întregime instrucțiunile de utilizare.
• Aparatul este destinat numai utilizării casnice. În cazul utilizării sale în scopuri economico-gastronomice, condițiile de garanție se modifică.
• Nu scoateți stecărul din priza electrică trăgând de cablul de alimentare. Cablul de alimentare nu trebuie să atingă nici o suprafață fierbinte. -
• Nu puneți în funcțiune aparatul dacă cablul de alimentare prezintă deteriorări sau carcasa este în mod vizibil deteriotă.

Dacă cablul de alimentare al maşinii se va defecta, va trebui să fie înlocuit cu un cablu nou la producător sau la un punct de servis specializat sau de către personal calificat pentru a evita situații periculoase.

Reparațiile aparatului pot fi efectuate numai de către personalul calificat. Reparațiile făcute incorrect pot pune în pericol viața utilizatorului. În cazul unui defect, vă recomandăm să vă adresați servisului specializat al firmei.

• Hota de bucătărie servește la eliminarea aburilor din bucătărie în exterior; trebuie să o montați la canul de ventilare adecvat (nu se montează la burlanele, coşurile pentru fum sau pentru combustibili aflate în exploatare).

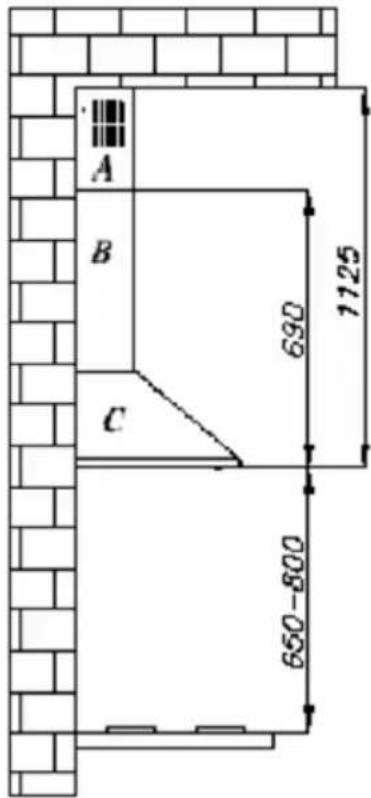

• Aparatul trebuie montat la o înălțime de cel puțin 650 de mm de la plita electrică și la 700 de mm od aragaz.
• Sub hota de bucătărie nu este voie să se afle foc deschis. Atunci când luați vasele de pe foc, trebuie să reduceti flacăra la minim.
• Felurile de mâncare preparate cu grăsimi trebuie să fie în continuu supravegheate, deoarece grăsimea supraîncălzită se poate ușor aprinde.
• Filtrul împotriva grăsimii de la hota de bucătărie trebuie curățat cel puțin la fiecare două luni, deoarece dacă este îmbibat cu grăsime se poate aprinde ușor.
• Înainte de orice operațiune de curățare, de schimbare a filtrului sau înainte de a efectua reparații, trebuie să scoateți ștecărul din priza electrică.
• Dacă în încăpere, în afară de hotă, se mai folosesc alte aparate cu alimentare

neelectrică (de ex. cuptoare cu combustibil lichid, boilere, alte încălzitoare), trebuie să fiti atent să existe o ventilare corespunzătoare (current de aer). O exploatare sigură este posibilă în cazul în care, când funcționează în același timp hota și aparatele cu foc, în funcție de aerul din încăpere, în locul în care sunt amplasate aceste aparte presiunea este mai mare de 0,004 milibari (acest lucru nu este obligatoriu atunci când hota este folosită pentru absorbirea mirosurilor).

• Filtrele împotriva grăsimii și filtrele cu carbon activ trebuie să fie curățate sau schimbate, în funcție de recomandările producătorului sau mai frecvent, când hota este folosită intens (mai mult de 4 ore zilnic).
• Întotdeauna trebuie să verificați dacă flacăra nu este prea mare, să depășească vasul, deoarece acest lucru produce o nedorită pierdere de energie și o concentrație de căldură. Nu trebuie să folosiți hota în alte scopuri decât cele pentru care a fost proiectată.
• Nu spălați aparatul sub jet de apă, nici nu cufundați aparatul sau cablul său de alimentare în apă.
• Pentru spălarea carcasei nu folositi detergenți agresivi, sub formă de emulsii, lichide, paste etc. Acestea pot, printre altele, să steargă simbolurile grafice de informare înscrise pe carcasă, cum ar fi simbolurile, semnele de avertizare etc.
• Folosirea altor accesorii decât cele recomandate de producator pot să provoace deteriorarea aparatului.
• Acest aparat nu este destinat utilizării de către persoane (printre care copii) cu abilități fizice, senzoriale sau psihice limitate sau de către persoanele care nu au experiență sau nu știu să folosească aparatul, dacă nu au fost instruite în această privință de către persoanele răspunzătoare de siguranța lor.
  Trebuie să supravegheați copiii, să nu se joace cu aparatul. –

Asigurați-vă că ați înțeles bine instrucțiunile de mai sus.

DATE TEHNICE

Trăsături caracteristice	Tipul hotei522.60
Tensiunea de alimentare 230 V ~ 50 Hz
Motor ventilator 1
Illuminare 40 W
Nivele de viteză 3
Lățime [cm] 60
Adâncime [cm] 50
Înălțime [cm]	12
Evacuare [ø mm]	150 (120)
Eficientă [m3/h]	Max 380
Putere [W] 150
Zgomot [dBA]	52
Tipul de funcționare	Evacuare sau absorbire
Culoare	Oțel inoxidabil INOX

Aparatulîndeplinește cerințele normelor în vigoare.

Aparatul este în conformitate cu cerințele directivelor:

Aparat electric de joasă tensiune (LVD) – 2006/95/EC. –

Compatibilitate electromagnetică (EMC) – 2004/108/EC. –

Produs marcat cu semnul CE pe eticheta cu specificații tehnice.

CARACTERISTICI

Hota de bucătărie ZELMER servește la îndepărtarea aburilor de bucătărie. Necesită instalarea tubului de evacuare în exterior. Lungimea tubului (de obicei un tub cu diametrul de 120 mm, 150 mm) nu trebuie să depășească 4-5 m.

După instalarea filtrului cu carbon activ, disponibil în rețeaua comercială, hota poate funcționa ca absorbant de mirosuri. În acest acz, nu este nevoie să fie instalat un tub de evacuare în exterior, dar se recomandă în schimb instalarea unor sisteme de dirijare a aerului.

Hota de bucătărie este un aparat electric executat în clasa a II-a de protecție împotriva electrocutării.

Posedă iluminare autonomă și ventilator de tragere, cu posibilitatea de a seta una dintre cele trei viteze de rotație.

Hota este destinată montării fixe pe peretele vertical, deasupra aragazului cu gaz sau electric.

COMPONENTE

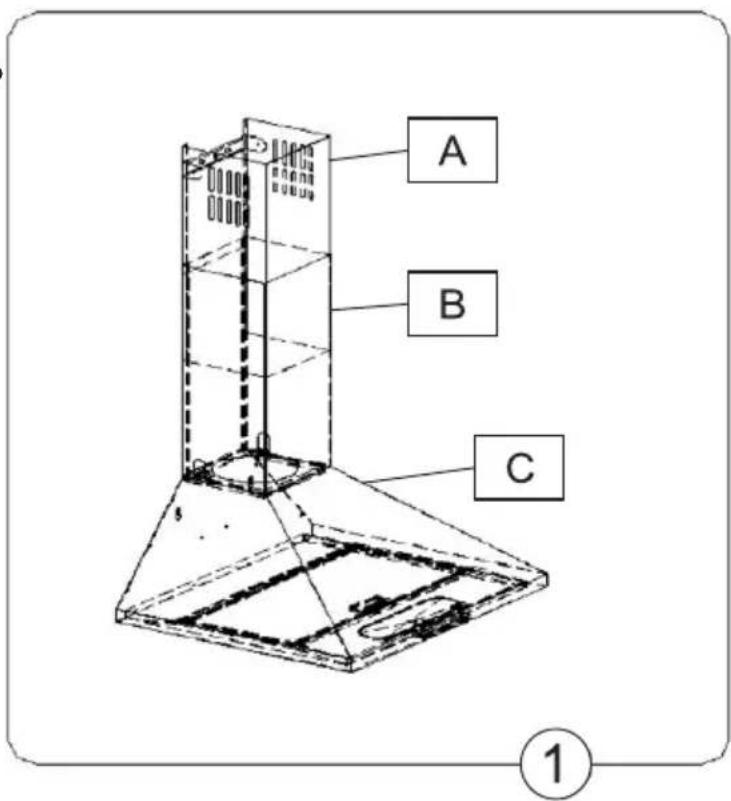

Hota este alcătuită din următoarele elemente (desen nr. 1):

Structura hotei C prevăzută cu iluminare și sistem ventilator.

Burlan telescopic alcătuit din: •

Burlan superior A. •

Burlan inferior B. ●

Sistem de ghidare pentru curentul de aer.

Reductie.

- Ansamblu de bolțuri de montaj.

MONTARE

Pentru a monta hota, trebuie să efectuați următoarele operațiuni:

1. Prindeti de perete carcasa hotei C.
2. Conectați hota la rețeaua electrică.
3. Plasați hota pe dispozitivul de absorbire sau tragere a mirosurilor.
4. Montați coloana telescopică pentru burlanele B și A.

Montarea hotei

a) Marcați pe perete cu o linie verticală mijlocul plitei de bucătărie.
b) Demontați filtrul de aluminiu împotriva grăsimii.
c) Lipiți carcasa hotei de perete cu mijlocul însemnat pe linia verticală mediană, păstrând o distanță minimă de 650 de mm de suprafața aragazului.

Atenție: Trebuie să vă asigurați că ați amplasat carcasa drept, pe orizontală.

d) Marcați pe perete locul orificiilor de montare.
e) Dați găuri în puncte marcate pe perete, folosind un burghiu cu diametrul corespunzător diblurilor livrate cu hota, bateți diblurile și, pe urmă, înșurubați pe perete carcasa hotei.
f) Montați filtrul de aluminiu împotriva grăsimii.

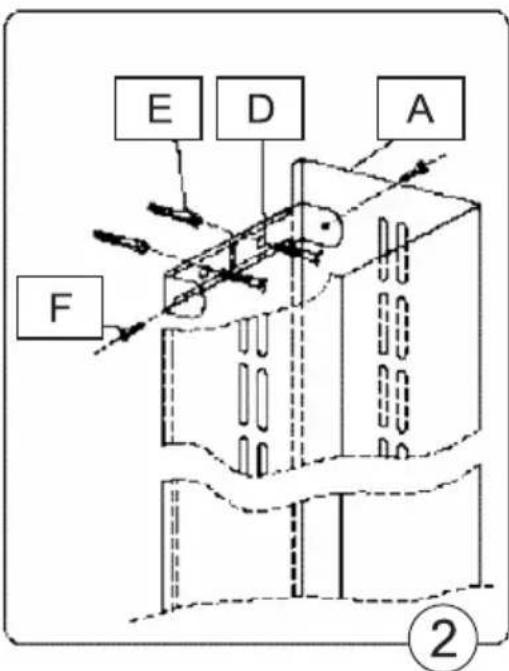

Montarea coloanei pentru burlan

Pentru a monta burlanul (masca) hotei trebuie să: Montați împreună partea de jos B și cea de sus • A a burlanului de evacuare (desen 1) la carcasa hotei, să deplasați masca la înălțimea adecvată și să o marcați pe perete.

Luați burlanul superior A și, la o distanță de 65 de mm la punctul maxim însemnat al burlanului, apropiati profilul de fixare burlanului D simetric față de linia mediană, însemnând pe perete găurile ce trebuie făcute; dați găurile în perete, bateti bolțurile E și înșurubați profilul de fixare D.

La burlanul inferior B montați burlanul superior B și deplasați-l până la înălțimea fixată mai devreme.

Cu ajutorul şuruburilor livrate împreună cu hota, înşurubați burlanul superior A în profilul de montaj D și burlanul inferior D în carcasa hotei.

Conectarea la rețeaua electrică și controlul funcționării

După introducerea ștecărului în priza rețelei electrice (in conformitate cu prevederile amintite anterior), trebuie să verificați dacă funcționează sistemul de iluminare și dacă motorul său funcționează corespunzător.

După instalarea hotei, priza trebuie să fie accesibilă pentru a putea scoate stecărul din priza rețelei electrice.

STABILIREA MODULUI DE FUNCTIONARE AL HOTEI

Stabilirea modului de functionare a hotei „evacuare”

În timpul modului de funcționare „evacuare” a hotei, aerul este evacuat în exterior printrun tub de evacuare special. Când stabiliti acest mod de funcționare, trebuie să scoateți eventualele filtre de carbon.

Hota este racordată la orificiul de evacuare a aerului în exterior cu ajutorul unui tub rigid sau elastic cu diametrul de 120, 150 de mm și elementele corespunzătoare de fixare pe care trebuie să le procurați din unitățile cu materiale de instalare. Racordarea trebuie să o comandați unui instalator calificat.

Stabilirea modului de functionare a hotei ca absorbant de mirosuri

În acest mod de funcționare, aerul filtrat se întoarce în încăpere prin orificiile amplasate pe ambele laturi amplasate în burlanul de sus. Când alegeți acest mod de funcționare, trebuie să montați filtrul de carmon și se recomandă montarea sistemului de dirijare a curentului de aer.

Viteza ventilatorului

Viteza cea mai mică și cea medie se folosesc în condiții normale sau pentru un nivel re- dus de aburi, în schimb, viteza cea mai mare trebuie folosită la un nivel mare de aburi în bucătărie, de ex. atunci când se prăjește ceva sau se prepară la grătar.

UTILIZARE

Tablou de comandă

Functionarea hotei poate fi controlată cu ajutorul potențiometrului multiplu.

0 – întrerupător pentru funcționarea motorului,
1 – prima viteză de funcționare a hotei,
2 – a doua viteză de funcționarea a motorului,
3 – a treia viteză de funcționare a motorului,
- pornire / oprire iluminat.

Această reglare permite obținerea vitezei opti- me a ventilatorului atunci când se dorește utili- zarea cu un nivel minim al zgomotului.

Conservarea și curățarea regulată a aparatului asigură o funcționare bună și fără avarii a hotei și îi mărește durata de funcționare. Trebuie să acordați o deosebită atenției schimbării filtrelor de aluminiu și a celui cu carbon potrivit recomandărilor producătorului.

Filtrele de aluminiu împotriva grăsimii

1. Curățare

Filtrele de aluminiu împotriva grăsimii trebuie să fie curățate la fiecare două luni, atunci când hota funcționează în regim normal, în mașina de spălat vase sau manual, folosindu-se un detergent ușor sau săpun lichid.

2. Schimbarea

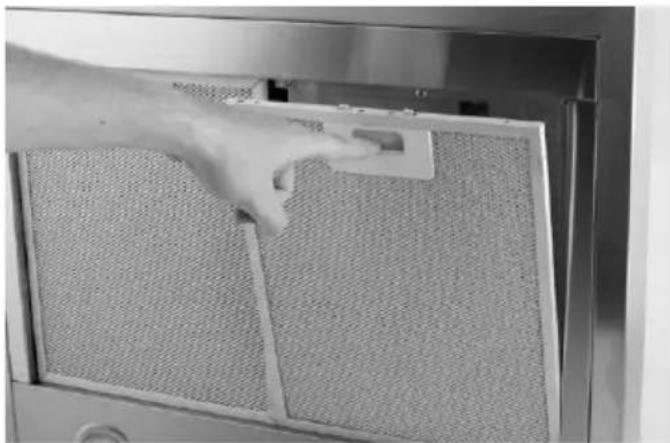

Demontarea filtrelor se face astfel

a) Se scoate partea de jos a măștii desfă-cându-se clapele sistemului de prindere.
b) Se scoate filtrul de aluminiu împotriva grăsimii.

Filtrul de carbon (poate fi procurat din rețeaua de comert)

1. Curățare

Filtrele de carbon se folosesc doar atunci când hota nu este conectată la un sistem de ventilare.

Filtrele cu carbon posedă capacitatea de a absorbi mirosurile până se îmbibă de substanțe. Nu pot fi spălate sau reabilitate și trebuie să fie schimbate cel puțin o dată la două luni sau mai des în cazul unei folosiri intensive.

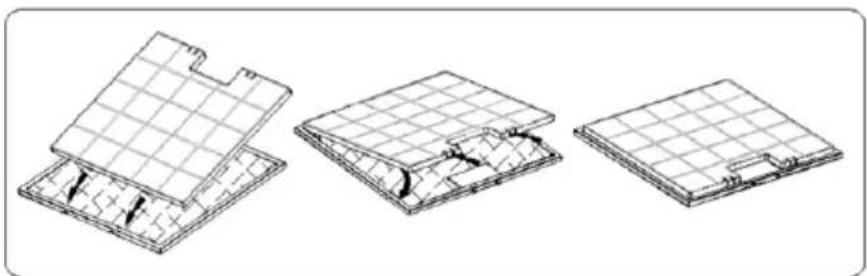

2. Schimbarea

a) Scoateți filtrul de aluminiu împotriva grăsimilor.

b) Scoateți filtrul de carbon care se află în interiorul hotei pe carcasa motorului (pe ambele părți) prin rotirea sa.

c) Procetând invers ca la puct. b trebuie să montați noul filtru la carcasa turbinei motorului și pentru a-l asigura împotriva accidentelor, răsuciți-l.

Instalatia de iluminare se compune din becuri cu puterea de 40 de W.

Pentru a schimba un bec ars trebuie să:

a) Scoateți stecărul cablului de alimentare din priza electrică.
b) Scoateți filtrul de aluminiu din carcasa hotei.
c) Să schimbați becul ars, folosind pentru manevrarea sa o cârpă sau o bucată de hârtie.
d) Montați filtrul de aluminiu în hotă.

Curățare

În timpul curățării normale a hotei nu trebuie:

Să foloziți cârpei ude sau bureți sa să curățați la jet de apă.

• Să folosiți soluții sau alcool, pentru că acestea pot face să dispară luciul suprafețelor lăcuite.
• Să folosiți substanțe abrazive, mai ales pentru curățarea suprafețelor din oțel inoxidabil. Să folosiți o cârpă aspră, tare.

Se recomandă să utilizați cârpe ușor umezite și substanțe de curățare neutre.

ECOLOGIA – AI GRIJĂ DE MEDIUL ÎNCONJURĂTOR

Fiecare consumator poate contribui la protecția mediului înconjurător. Acest lucru nu este nici dificil, nici scump. În acest scop: cutia de carton duceți-o la maculatură, pungile din polietilen (PE) aruncați-le în container pentru plastic.

Aparatul folosit duceți-l la punctul de colectare corespunzător deaorece componentele periculoase care se găsesc în aparat pot fi periculoase pentru mediul înconjurător.

Nu aruncați aparatul împreună cu gunoiul menajer!!!

Importatorul/producătorul nu răspunde de eventualele defectiuni apărute ca urmare a utilizării aparatului în neconformitate cu destinația sa sau ca urmare a întreținerii sale necorespunzătoare.

Importatorul/producătorul își rezervă dreptul de a modifica produsul în orice moment – fără o informare prealabilă – în scopul adaptării la prevederile legale, la norme și directive sau din motive ce țin de construcție, de vânzare, de aspectul estetic ș.a.
