522.60 - Okap kuchenny Zelmer - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Zelmer
Model	522.60
Napięcie	230 V ~ 50 Hz
Pobór mocy	150 W
Silnik wentylatora	1
Moc oświetlenia	40 W
Ustawienia prędkości	3
Szerokość	60 cm
Głębokość	50 cm
Wysokość	12 cm
Średnica wylotu	150 mm (120 mm z reduktorem)
Maksymalny przepływ powietrza	380 m³/h
Poziom hałasu	52 dBA
Tryby pracy	Wyciąg (kanał na zewnątrz) lub Cyrkulacja (z filtrem węglowym)
Typ filtra	Aluminiowy przeciwtłuszczowy (zmywalny), Węglowy (wymienny, opcjonalny)
Kolor	Stal nierdzewna (INOX)
Instalacja	Montaż na ścianie, teleskopowy komin
Min. wysokość nad płytą grzewczą	650 mm (elektryczna), 700 mm (gazowa)
Klasa bezpieczeństwa	Klasa II
Panel sterowania	6 przycisków (prędkość 0-3, włącznik światła)
Akcesoria w zestawie	Komin teleskopowy (górny i dolny), końcówka wywiewna, reduktor, kołki rozporowe
Certyfikaty	CE, LVD (2006/95/WE), EMC (2004/108/WE)
Przeznaczenie	Tylko do użytku domowego

Często zadawane pytania - 522.60 Zelmer

Jakie są minimalne wysokości montażu okapu nad powierzchnią gotowania?

Okap musi być zamontowany co najmniej 650 mm nad płytą elektryczną i co najmniej 700 mm nad płytą gazową dla bezpieczeństwa.

Jak czyścić aluminiowe filtry przeciwtłuszczowe?

Czyść filtry co dwa miesiące. Można je myć w zmywarce lub ręcznie przy użyciu łagodnego detergentu lub mydła w płynie. Upewnij się, że są suche przed ponownym montażem.

Jak często należy wymieniać filtr węglowy?

Filtry węglowe należy wymieniać co najmniej co dwa miesiące, lub częściej, jeśli okap jest intensywnie używany (ponad 4 godziny dziennie). Nie można ich myć ani regenerować.

Jak wymienić żarówkę?

Najpierw odłącz urządzenie. Zdejmij aluminiowy filtr przeciwtłuszczowy. Wymień uszkodzoną żarówkę 40 W, używając szmatki do jej uchwycenia. Następnie zamontuj filtr z powrotem.

Jak przełączyć między trybem wyciągu a cyrkulacji?

W trybie wyciągu usuń filtry węglowe i podłącz przewód na zewnątrz. W trybie cyrkulacji zainstaluj filtry węglowe i opcjonalnie końcówkę wywiewną. Okap jest ustawiony fabrycznie na wyciąg.

Jakie są ustawienia prędkości i kiedy używać każdej?

Okap ma trzy prędkości: 1 (niska) i 2 (średnia) do normalnego gotowania oraz 3 (wysoka) do intensywnych oparów, takich jak smażenie lub grillowanie. Użyj prędkości 0, aby wyłączyć silnik.

Czy można używać okapu z kuchenką gazową?

Tak, ale minimalna wysokość montażu musi wynosić 700 mm. Nigdy nie pozostawiaj otwartego płomienia bez nadzoru pod okapem i zawsze używaj minimalnego płomienia podczas zdejmowania garnków.

Co zrobić, jeśli okap nie działa po instalacji?

Sprawdź, czy urządzenie jest podłączone do prądu i gniazdko jest dostępne. Zweryfikuj ustawienia panelu sterowania. Jeśli nadal nie działa, skontaktuj się z autoryzowanym centrum serwisowym w celu naprawy.

Czy okap jest bezpieczny w użyciu z innymi urządzeniami spalającymi?

Tak, pod warunkiem że pomieszczenie ma wystarczającą wentylację. Podciśnienie nie może przekraczać 0,004 mbar przy jednoczesnej pracy okapu i innych urządzeń. Nie dotyczy to trybu cyrkulacji.

Jakich środków czyszczących należy unikać?

Nie używaj ściernych środków czyszczących, rozpuszczalników, alkoholu ani substancji żrących. Używaj wilgotnej szmatki z neutralnymi środkami czyszczącymi. Unikaj zanurzania urządzenia lub używania bieżącej wody.

INSTRUKCJA OBSŁUGI 522.60 Zelmer

Wskazówki dotyczące bezpieczeństwa ....2

Dane techniczne ....3

Charakterystyka 4

Wyposażenie ....4

Montaż 5

Ustawienie trybu pracy okapu 6

Obsługa 6

Konserwacja i czyszczenie ....6

Ekologia – Zadbajmy o środowisko ....8

Szanowni Klienci

Prosimy o uważne przeczytanie niniejszej instrukcji użytkowania. Szczególną uwagę należy poświęcić wskazówkom dotyczącym bezpieczeństwa, tak aby podczas użytkowania urządzenia zapobiec wypadkom i/lub uniknąć uszkodzenia urządzenia. Instrukcję użytkowania radzimy zachować, aby mogli Państwo z niej korzystać również w trakcie późniejszego użytkowania urządzenia.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

• Przed rozpoczęciem użytkowania urządzenia zapoznaj się z treścią całej instrukcji obsługi.
• Urządzenie jest przeznaczone do użytku domowego. W przypadku wykorzystywania go do celów biznesu gastronomicznego, warunki gwarancji zmieniają się.
  Nie wyciągaj wtyczki z gniazdka sieciowego pociągając za przewód. – Przewód zasilający nie może dotykać gorącej powierzchni. –
• Nie uruchamiaj urządzenia, jeśli przewód zasilający jest uszkodzony lub obudowa jest w sposób widoczny uszkodzona.

Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

Napraw urządzenia może dokonywać jedynie przeszkolony personel. Nieprawidłowo wykonana naprawa może spowodować poważne zagrożenia dla użytkownika. W razie wystąpienia usterek zwrócić się do specjalistycznego punktu serwisowego.

• Okap kuchenny, służy do usuwania oparów kuchennych na zewnątrz, należy podłączyć go do odpowiedniego kanału wentylacyjnego (nie podłączać do kanałów kominowych, dymowych lub spalinowych, będących w eksploatacji).
• Urządzenie należy zamontować na wysokości, co najmniej 650 mm od elektrycznej płyty kuchennej i 700 mm od kuchni gazowej.
• Pod okapem kuchennym nie wolno pozostawiać odkrytego płomienia. Podczas zdejmowania naczyń znad palnika, należy ustawić minimalny płomień.
• Potrawy przygotowywane na tłuszczach powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.
• Filtr przeciw tłuszczowy do okapu kuchennego należy czyścić, co najmniej, co 2 miesiące, gdyż nasycony tłuszczem jest łatwopalny.
• Przed każdą operacją czyszczenia, wymianą filtra lub przed podjęciem prac naprawczych, należy wyjąć wtyczkę urządzenia z gniazdka.
  – Jeżeli w pomieszczeniu, oprócz okapu, eksploatuje się inne urządzenia o zasilaniu

nieelektrycznym (np. piece na paliwa ciekłe, grzejniki przepływowe, termy), należy zadbać o wystarczającą wentylację (dopływ powietrza). Bezpieczna eksploatacja jest możliwa, gdy przy jednoczesnej pracy okapu i urządzeń spalających, zależnych od powietrza w pomieszczeniu, w miejscu ustawienia tych urządzeń panuje podciśnienie najwyżej 0,004 milibara (ten punkt nie obowiązuje, gdy okap kuchenny jest użytkowany jako pochłaniacz zapachów).

- Filtry przeciw tłuszczowe oraz filtry z węglem aktywnym powinny być czyszczone lub wymieniane, wg zaleceń producenta, lub częściej w razie intensywnego używania (ponad 4 godziny dziennie).

- Zawsze należy sprawdzać czy płomień nie wykracza poza naczynie, gdyż powoduje to niepożądane straty energii i niebezpieczną koncentrację ciepła. Nie należy używać okapu do celów innych niż te, do których jest on przeznaczony.

- Nie myj pod bieżącą wodą, ani nie zanurzaj urządzenia i przewodu zasilającego w wodzie.

- Do mycia obudowy nie używaj agresywnych detergentów w postaci emulsji, mleczka, past itp. Mogą one między innymi usunąć naniesione informacyjne symbole graficzne, takie jak: oznaczenia, znaki ostrzegawcze, itp.

- Stosowanie akcesoriów innych niż zalecane przez producenta może spowodować uszkodzenie urządzenia.

- Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. –

Upewnij się, że powyższe wskazówki zostały zrozumiane.

DANE TECHNICZNE

Cechy charakterystyczne	Typ okapu522.60
Napięcie zasilania 230 V ~ 50 Hz
Silnik wentylatora 1
Oświetlenie 40 W
Stopnie prędkości 3
Szerokość [cm]	60
Głębokość [cm]	50
Wysokość [cm]	12
Wylot [ø mm]	150 (120)
Wydajność [m3/h]	Max 380
Pobór mocy [W]	150
Głośność [dBA]	52
Rodzaj pracy	Wyciąg lub pochłaniacz
Kolor	Stal nierdzewna INOX

Urządzenie spełnia wymagania obowiązujących norm.

Urządzenie jest zgodne z wymaganiami dyrektyw:

Urządzenie elektryczne niskonapięciowe (LVD) – 2006/95/EC. –

Kompatybilność elektromagnetyczna (EMC) – 2004/108/EC. –

Wyrób oznaczono znakiem CE na tabliczce znamionowej.

Deklaracja zgodności CE znajduje się na stronach www.zelmer.pl.

CHARAKTERYSTYKA

Okap kuchenny ZELMER służy do usuwania oparów kuchennych. Wymaga on zainstalowania przewodu odprowadzającego powietrze na zewnątrz. Długość przewodu (najczęściej rura ∅ 150 mm lub ∅ 120 mm po zastosowaniu redukcji) nie powinna być dłuższa niż 4-5 m.

Po zainstalowaniu filtra z węglem aktywnym (dostępny w sieci handlowej), okap może pracować, jako pochłaniacz zapachów. W tym przypadku nie wymaga się instalowania przewodu odprowadzającego powietrze na zewnątrz, zaleca się natomiast montaż kierownicy wydmuchu powietrza.

Okap kuchenny jest urządzeniem elektrycznym wykonanym w II klasie ochrony przeciw-porażeniowej.

Posiada niezależne oświetlenie oraz wentylator wyciągowy z możliwością ustawienia jednej z trzech prędkości obrotowych.

Okap jest przeznaczony do trwałego zamocowania na pionowej ścianie ponad kuchenką gazową lub elektryczną.

WYPOSAŻENIE

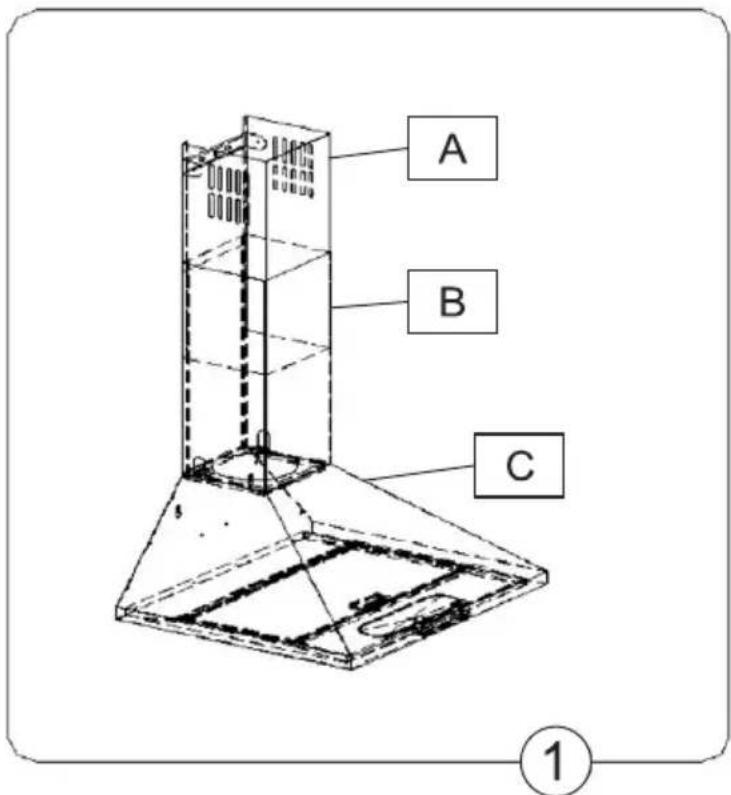

Okap jest złożony z następujących elementów (rys.1):

Obudowy okapu C wyposażonej w światła i zespół wentylatora.

Komina teleskopowego złożonego z: •

Komina górnego A. •

Komina dolnego B. •

Kierownicy wydmuchu powietrza.

Redukcji.

- Zestawu kołków montażowych.

MONTAŻ

W celu zamontowania okapu należy wykonać następu- jące czynności:

1. Zawiesić obudowę okapu C.
2. Podłączyć okap do sieci elektrycznej.
3. Ustawić okap na pochłaniacz lub wyciąganie zapachów.
4. Zamontować teleskopową kolumnę komina B i A.

Montaż okapu

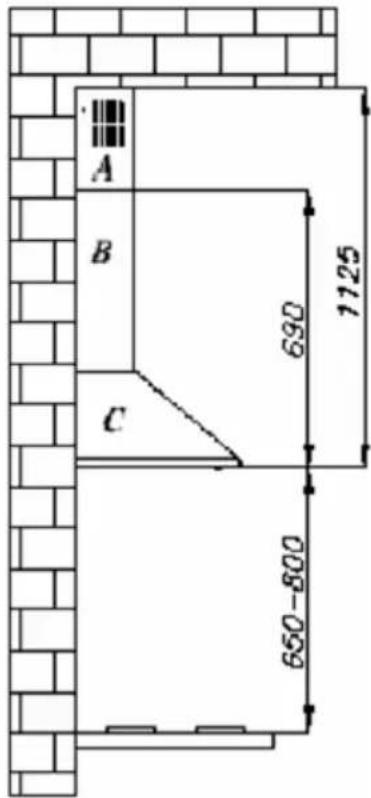

a) Zaznaczyć na ścianie pionową linię oznaczającą środek płyty kuchennej.
b) Zdemontować aluminiowy filtr tłuszczowy.
c) Przyłożyć obudowę okapu do ściany jego zaznaczonym środkiem na pionowej, środkowej linii, zachowując minimalną odległość 650 mm od powierzchni kuchni.

Uwaga: Należy upewnić się, czy obudowa jest wypoziomowana.

d) Zaznaczyć na ścianie rozstaw otworów montażowych.
e) Wywiercić zaznaczone na ścianie otwory używając wiertła o średnicy odpowiadającej załączonym kołkom rozpo-
rowym, wbić kołki a następnie przykręcić do ściany obudowę okapu.

f) Zamontować filtr aluminiowy przeciw tłuszczowy.

Montaż teleskopowej kolumny komina

Aby zamontować komin (maskownicę) okapu, należy:

Nałożyć dolny B i górny A komin (rys.1) na obudowę okapu, rozsunąć maskownice na żądaną wysokość i zaznaczyć ją na ścianie. Zdjąć komin górny A i w odległości 65 mm od zaznaczonego punktu maksymalnego komina, przyłożyć profil mocujący komin D symetrycznie do linii środkowej, zaznaczyć na ścianie otwory, wywiercić je, wbić kołki E i przykręcić profil mocujący D.

• Na komin dolny B założyć komin górny A, rozsunąć do ustalonej wcześniej wysokości.

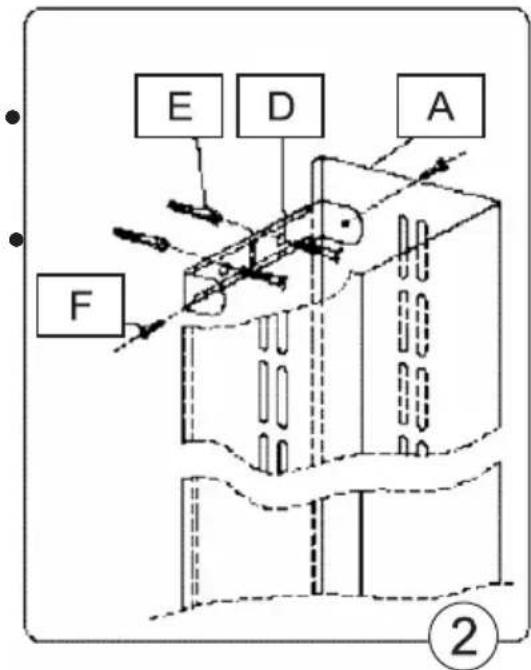

  Przy pomocy załączonych wkrętów F przykręcić górny komin A do profilu montażowego D oraz dolny komin B do obudowy okapu.

Podłączenie do sieci elektrycznej i kontrola działania

Po podłączeniu wtyczki do gniazda sieci elektrycznej (zgodnie z określonymi wcześniej wymaganiami) należy sprawdzić czy działa oświetlenie okapu oraz czy prawidłowo pracuje jego silnik.

Po zainstalowaniu okapu gniazdo powinno być dostępne w celu odłączenia wtyczki od zasilania.

USTAWIENIE TRYBU PRACY OKAPU

Ustawienie wyciągowego trybu pracy okapu

W trakcie wyciągowego trybu pracy okapu powietrze odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym ustawieniu należy usunąć ewentualne filtry węglowe.

Okap jest podłączony do otworu odprowadzającego powietrze na zewnątrz za pomocą sztywnego lub elastycznego przewodu o średnicy 150 mm lub 120 mm (po zastosowaniu redukcji) i odpowiednich zacisków do przewodów, które należy nabyć w placówkach z materiałami instalacyjnymi. Podłączenie należy zlecić wykwalifikowanemu instalatorowi.

Ustawienie trybu pracy okapu jako pochłaniacz zapachów

W tej opcji przefiltrowane powietrze wraca z powrotem do pomieszczenia poprzez obustronne wycięcia otworów usytuowane w kominie górnym. Przy tym ustawieniu należy zamontować filtr węglowy oraz zaleca się zamontować kierownicę wydmuchu powietrza.

Prędkości wentylatora

Prędkości najniższą i średnią stosuje się przy normalnych warunkach oraz małym natężeniu oparów, natomiast prędkość najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np. podczas smażenia, czy grillowania.

OBSŁUGA

Panel sterowania

Działanie okapu może być kontrolowane za pomocą przełącznika zespolonego.

0 – wyłącznik pracy silnika,

1 – pierwsza prędkość pracy silnika,
2 – druga prędkość pracy silnika,
3 – trzecia prędkość pracy silnika,

- włączenie / wyłączenie oświetlenia.

Regulacja ta pozwala na dobranie optymalnej prędkości wentylatora do potrzeb użytkowania przy minimalnej wartości hałasu.

Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bezawaryjną pracę okapu oraz przedłuży jego żywotność. Należy zwracać szczególną uwagę, aby filtry alumiowe i filtry z węglem aktywnym były wymieniane zgodnie z zaleceniami producenta.

Aluminiowe filtry przeciw tłuszczowe

1. Czyszczenie

Aluminiowe filtry przeciw tłuszczowe powinny być czyszczone, co dwa miesiące, podczas normalnej pracy okapu, w zmywarce do naczyń lub ręcznie przy użyciu łagodnego detergentu lub mydła w płynie.

2. Wymiana

Demontaż filtrów odbywa się poprzez:

a) Zdjęcie dolnej osłony poprzez zwolnienie zatrzasku zamka.

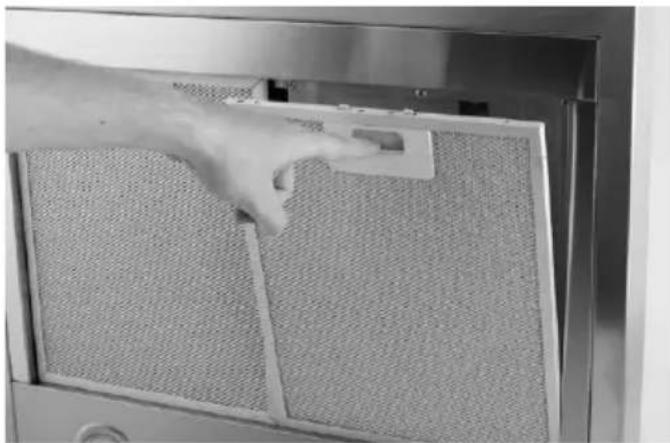

b) Wyjęcie aluminiowego filtra przeciw tłuszczowego.

Filtr węglowy (możliwość zakupu filtra w sieci handlowej)

1. Działanie

Filtry węglowe stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego.

Filtry z węglem aktywnym posiadają zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadają się do mycia ani do regeneracji i powinny być wymieniane, co najmniej raz na 2 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.

2. Wymiana

a) Zdjąć aluminiowy filtr przeciw tłuszczowy.

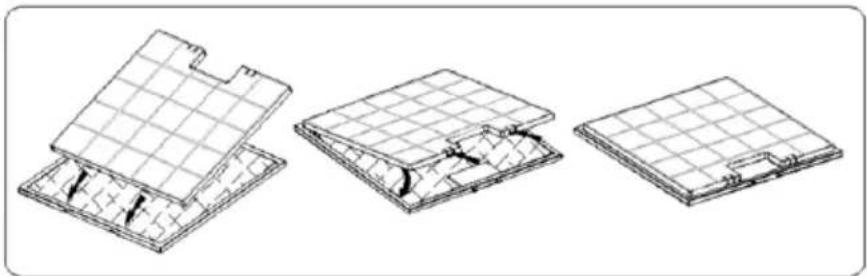

b) Od wewnętrznej strony aluminiowego filtra przeciw tłuszczowego złożyć filtr węglowy jak to pokazano na rysunku obok.

c) Założyć aluminiowy filtr przeciw tłuszczowy wraz z zmontowanym filtrem węglowym na korpus okapu, tak aby filtr węglowy znalazł się wewnątrz okapu.

Instalacja oświetlenia składa się z żarówki o mocy 40 W. W celu wymiany uszkodzonej żarówki należy:

a) Odłączyć wtyczkę przewodu zasilającego od gniazda sieci.

b) Wyjąć filtr aluminiowy z obudowy okapu.

c) Wymienić uszkodzoną żarówkę używając do tego celu szmatki lub papieru.

d) Założyć filtr aluminiowy do okapu.

Czyszczenie

Podczas normalnego czyszczenia okapu nie należy:

Używać namoczonych szmatek lub gąbek ani strumienia wody. ●

- Stosować rozpuszczalników ani alkoholu, ponieważ mogą one zmatowić lakierowane powierzchnie.

- Stosować substancji żraćych, zwłaszcza do czyszczenia powierzchni wykonanych ze stali nierdzewnej.

Używać twardej, szorstkiej szmatki.

Zaleca się stosowanie wilgotnej szmatki oraz obojętnych środków myjących.

EKOLOGIA – ZADBAJMY O ŚRODOWISKO

Każdy użytkownik może przyczynić się do ochrony środowiska. Nie jest to ani trudne, ani zbyt kosztowne. W tym celu:

Opakowanie kartonowe przekaż na makulaturę. – Worki z polietylenu (PE) wrzuć do kontenera na plastik. –

- Zużyte urządzenie oddaj do odpowiedniego punktu składowania, gdyż znajdujące się w urządzeniu niebezpieczne składniki mogą być zagrożeniem dla środowiska.

Nie wyrzucaj wraz z odpadami komunalnymi!!!

Importer: Zelmer Market Sp. z o.o. – Polska

Telefony:

1. Salon Sprzedaży Wysyłkowej:

- wyroby/akcesoria - sklep internetowy www.zelmer.pl, e-mail: [e-mail]

– części zamienne tel. [phone], fax [phone]

1. Sprawy handlowe tel. [phone], e-mail: [e-mail]

2. Biuro reklamacji tel. [phone]

e-mail: [e-mail]

Importer/producent nie odpowiada za ewentualne szkody spowodowane zastosowaniem urządzenia niezgodnym z jego przeznaczeniem lub niewłaściwą jego obsługą.

Importer/producent zastrzega sobie prawo modyfikacji wyrobu w każdej chwili, bez wcześniejjszego powiadamiania, w celu dostosowania do przepisów prawnych, norm, dyrektyw albo z przyczyn konstrukcyjnych, handlowych, estetycznych i innych.
