522.60 - Вытяжка Zelmer - Бесплатное руководство пользователя

Тип продукта	Вытяжка
Бренд	Zelmer
Модель	522.60
Напряжение	230 В ~ 50 Гц
Потребляемая мощность	150 Вт
Вентилятор	1
Мощность освещения	40 Вт
Количество скоростей	3
Ширина	60 см
Глубина	50 см
Высота	12 см
Диаметр воздуховода	150 мм (120 мм с переходником)
Максимальный расход воздуха	380 м³/ч
Уровень шума	52 дБА
Режимы работы	Отвод (воздуховод наружу) или Рециркуляция (с угольным фильтром)
Тип фильтра	Алюминиевый жироулавливающий (моющийся), Угольный (сменный, опционально)
Цвет	Нержавеющая сталь (INOX)
Установка	Настенная, телескопический дымоход
Мин. высота над плитой	650 мм (электрическая), 700 мм (газовая)
Класс защиты	Класс II
Панель управления	6 кнопок (скорость 0-3, свет вкл/выкл)
Комплектация	Телескопический дымоход (верхняя и нижняя части), дефлектор, переходник, дюбели
Сертификаты	CE, LVD (2006/95/EC), EMC (2004/108/EC)
Назначение	Только для бытового использования

Часто задаваемые вопросы - 522.60 Zelmer

Каковы минимальные высоты установки вытяжки над варочной поверхностью?

Вытяжка должна быть установлена на высоте не менее 650 мм над электрической плитой и не менее 700 мм над газовой плитой для безопасности.

Как очистить алюминиевые жироулавливающие фильтры?

Очищайте фильтры каждые два месяца. Их можно мыть в посудомоечной машине или вручную с использованием мягкого моющего средства или жидкого мыла. Перед установкой убедитесь, что они сухие.

Как часто следует заменять угольный фильтр?

Угольные фильтры следует заменять не реже одного раза в два месяца или чаще, если вытяжка используется интенсивно (более 4 часов в день). Их нельзя мыть или регенерировать.

Как заменить лампочку?

Сначала отключите прибор от сети. Снимите алюминиевый жировой фильтр. Замените поврежденную лампу 40 Вт, используя ткань для захвата. Затем установите фильтр обратно.

Как переключиться между режимом отвода и рециркуляции?

Для режима отвода снимите угольные фильтры и подключите воздуховод к наружному выходу. Для режима рециркуляции установите угольные фильтры и опционально дефлектор. Вытяжка настроена на отвод с завода.

Какие настройки скорости и когда их использовать?

Вытяжка имеет три скорости: 1 (низкая) и 2 (средняя) для обычного приготовления, и 3 (высокая) для интенсивного дыма, например, жарки или гриля. Используйте скорость 0 для выключения двигателя.

Можно ли использовать вытяжку с газовой плитой?

Да, но минимальная высота установки должна составлять 700 мм. Никогда не оставляйте открытый огонь без присмотра под вытяжкой и всегда используйте минимальное пламя при снятии кастрюль.

Что делать, если вытяжка не работает после установки?

Проверьте, включен ли прибор в розетку и доступна ли розетка. Проверьте настройки панели управления. Если он все еще не работает, обратитесь в квалифицированный сервисный центр для ремонта.

Безопасно ли использовать вытяжку с другими приборами сгорания?

Да, при условии достаточной вентиляции помещения. Разрежение не должно превышать 0,004 мбар при одновременной работе вытяжки и других приборов. Это не относится к режиму рециркуляции.

Каких чистящих средств следует избегать?

Не используйте абразивные чистящие средства, растворители, спирт или коррозионные вещества. Используйте влажную ткань с нейтральными моющими средствами. Избегайте погружения прибора в воду или использования проточной воды.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 522.60 Zelmer

Указания по технике безопасности ....37

Техническая характеристика ....38

Описание кухонной вытяжки 39

Устройство ....39

Монтаж ....40

Выбор режима работы кухонной вытяжки ....41

Обслуживание ....41

Очистка и консервация 42

Экология – Забота о окружающей среде ....43

Уважаемые Пользователи

Просим внимательно ознакомиться с настоящей инструкцией по обслуживанию. Особое внимание необходимо обратить на правила техники безопасности. Просим сохранить инструкцию, чтобы ею можно было пользоваться в ходе дальнейшей эксплуатации прибора.

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

– Прежде чем пользоваться вытяжкой, внимательно прочитайте настоящую инструкцию по эксплуатации.
- Вытяжка предназначена исключительно для домашнего пользования. В случае использования вытяжки в профессиональном гастрономическом бизнесе условия гарантия изменяются.
Не вынимайте вилку из розетки, вытягивая ее за провод. –
– Следите за тем, чтобы питающий провод не соприкасался с горячей поверхностью.
- Не включайте прибор, если питающий сетевой провод или корпус имеют видимые повреждения.

Если будет повреждён неотделяемый кабель питания, то его должен заменить производитель или специализированная ремонтная мастерская либо квалифицированное лицо во избежание возникновения опасности.

Ремонт устройства может проводить исключительно специально обученный персонал. Неправильно проведённый ремонт может стать причиной серьёзной опасности для пользователя. В случае возникновения неисправностей советуем обратиться в специализированный сервисный пункт.

– Кухонная вытяжка предназначена для очистки воздуха на кухне с помощью вытяжной вентиляции. Вытяжку необходимо подсоединить к соответствующему вентиляционному каналу (запрещается подсоединять к эксплуатируемым дымоходам, боровам и газоходам).

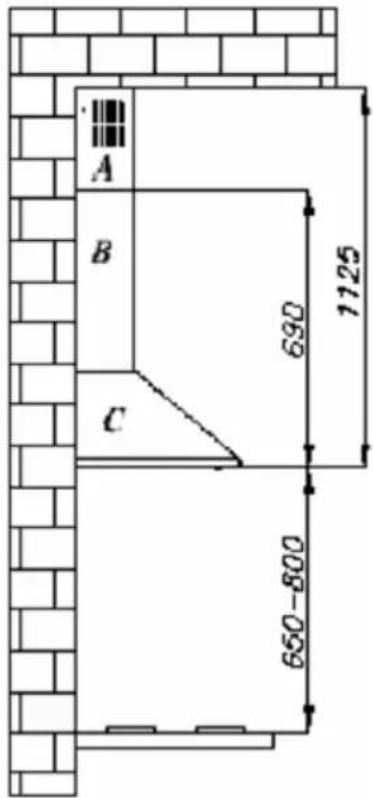

- Высота подвески вытяжки над плитой должна составлять как минимум 650 мм для электрических плит и 700 мм для газовых плит.
– Важно не оставлять открытого огня на плите под вытяжкой. Прежде, чем снять с плиты посуду, необходимо уменьшить огонь до минимального.
– При приготовлении блюд с большим количеством жира или масла нельзя оставлять плиту без присмотра. Перегретое масло или жир может самовоспламениться и привести к возгоранию вытяжки.
– Обеспечивайте своевременную промывку жироулавливающих фильтров, по крайней мере, один раз в 2 месяца, поскольку не промытые вовремя фильтры могут стать причиной пожара вследствие накопления в них масла и пыли.
– Всегда отсоединяйте прибор от питающей сети перед очисткой, заменой фильтра или во время ремонта.

– Если в помещении, в котором установлена вытяжка, предполагается эксплуатация других неэлектрических приборов (напр. печей, котлов, работающих на жидком топливе, бойлеров или проточных водонагревателей), необходимо обеспечить достаточную вентиляцию (подачу воздуха). Безопасная эксплуатация при одновременной работе вытяжки и зависимых от комнатного воздуха устройств горения в месте установки этих устройств (в одном помещении или при общей системе вентиляции) возможна только в том случае, если разряжение не превышает 0,004 мбар (данное условие не обязывает в случае, если кухонная вытяжка используется в режиме рециркуляции в качестве поглотителя запахов).

– Жироулавливающие и угольные фильтры нужно периодически очищать или заменять так часто, как рекомендует производитель, или чаще, по мере загрязнения, если вытяжка работает более 4 часов в день.

– Отрегулируйте пламя таким образом, чтобы оно ни в коем случае не выходило за пределы посуды, поскольку это приводит к нежелательной потери энергии и опасной концентрации тепла. Используйте вытяжку только в целях, предусмотренных инструкцией.

- Не погружайте вытяжку и питающий сетевой провод в воду или другие жидкости и не мойте под струей воды.

– Не рекомендуется использовать для мытья корпуса вытяжки агрессивные детергенты в виде молочка, пасты, эмульсии и т.п., которые могут поцарапать очищае-мую поверхность и стереть надписи: графические символы, деления, предупреждающие знаки и т.п.

- Во избежание повреждения вытяжки используйте только те аксессуары, которыми укомплектован данный прибор.

– Не разрешайте пользоваться прибором детям и лицам с ограниченными физическими, мануальными и умственными возможностями, не имеющим опыта и умения, до тех пор, пока они не будут обучены и ознакомлены с инструкцией по эксплуатации прибора.

Не позволяйте детям пользоваться или играть прибором. –

Убедитесь, что Вам понятны все приведенные выше указания.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Технические параметры	Тип кухонной вытяжки522.60
Напряжение питания 230 V ~ 50 Hz
Мотор вентилятора 1
Освещение 40 W
Скорость вращения	3
Ширина [cm]	60
Глубина [cm]	50
Высота [cm]	12
Выходное отверстие [ø mm]	150 (120)
Производительность [m3/h]	Max 380
Расход мощности [W]	150
Уровень шума [dBA]	52
Режим работы	Режим отвода или рециркуляции воздуха
Цвет	Нержавеющая сталь INOX

Кухонная вытяжка отвечает требованиям действующих норм.

Прибор отвечает требованиям директив:

Директива по низковольтному оборудованию (LVD) – 2006/95/EC. –

Директива по электромагнитной совместимости (EMC) – 2004/108/EC. –

Прибор маркирован знаком соответствия СЕ.

ОПИСАНИЕ КУХОННОЙ ВЫТЯЖКИ

Кухонная вытяжка ZELMER предназначена для очистки воздуха на кухне. В режиме отвода воздуха воздуховодная труба выводится наружу в вентиляционную шахту. Длина воздухопровода (чаще всего труба ∅ 120 мм, 150 мм) не должна составлять более 4–5 м.

С установленным угольным фильтром, который можно приобрести в розничной продаже, вытяжка может работать в качестве поглотителя запахов. В этом случае нет необходимости в установке воздуховодной трубы для вывода воздуха наружу, но рекомендуется установить регулятор выдува воздуха.

Кухонная вытяжка является электрическим бытовым прибором и имеет II класс электробезопасности.

Вытяжка оборудована независимым освещением и вытяжным вентилятором с возможностью выбора одной из трех скоростей работы вентилятора.

Кухонная вытяжка предназначена для крепления на вертикальной стене над газовой или электрической плитой.

УСТРОЙСТВО

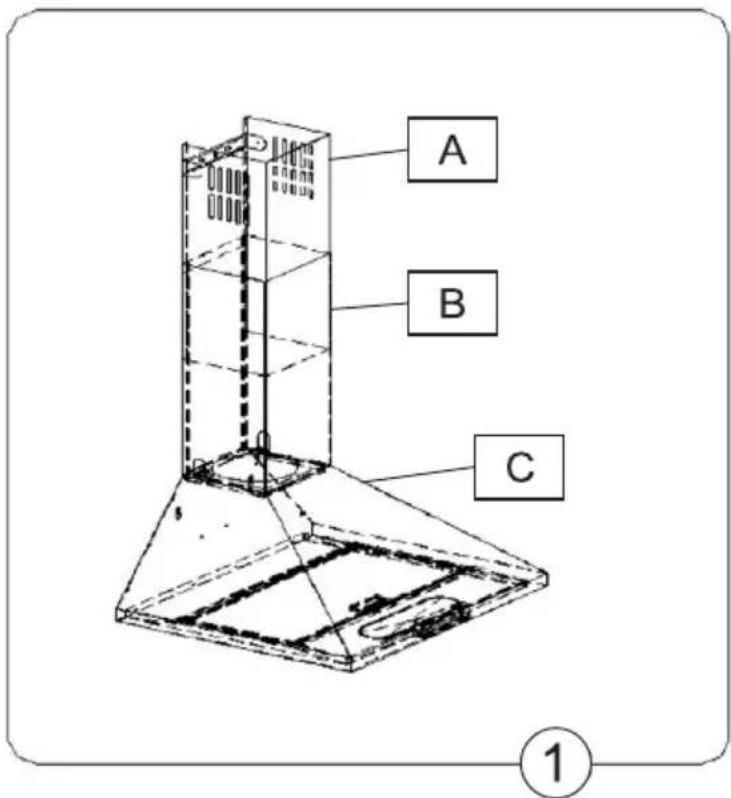

Кухонная вытяжка состоит из следующих элементов (рис.1):

Корпуса вытяжки С, с встроенным освещением и блоком вентилятора.

Телескопической трубы, состоящей из: ●

Верхней трубы А. •

Нижней трубы В. •

Регулятор выдува воздуха.
●Переходника.
•Комплекта монтажных колышков.

МОНТАЖ

Для установки кухонный вытяжки следует выполнить следующее:

1. Повесить корпус вытяжки С.
2. Подсоединить вытяжку к питающей сети.
3. Установить в режим рециркуляции или отвода воздуха наружу.
4. Установить телескопическую трубу (нижнюю часть В и верхнюю часть А).

Монтаж кухонной вытяжки

а) Разметьте на стене вертикальную линию, обозначающую центр кухонной плиты.
b) Снимите алюминиевый жироулавливающий фильтр.
с) Приложите корпус вытяжки к стене, выравнивая его отмеченный центр по вертикальной линии на стене и соблюдая минимальное расстояние 650 мм от поверхности плиты.

Внимание: Убедитесь, что корпус вытяжки выровнен по горизонтали.

d) Разметьте на стене места под монтажные отверстия.
е) Просверлите размеченные отверстия с помощью сверла, диаметр которого соответствует приложенным распорным колышкам. Забейте колышки, а затем привинтите корпус кухонной вытяжки к стене.
f) Установите алюминиевый жироулавливающий фильтр на место.

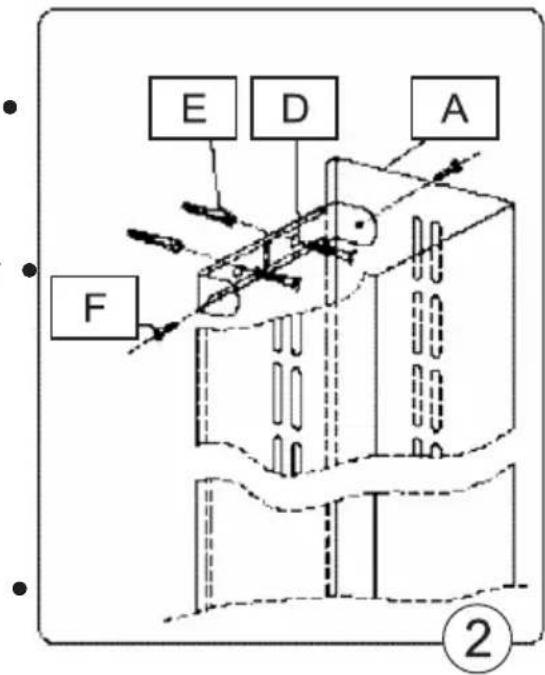

Монтаж телескопической трубы:

Для установки трубы (маскировочного экрана) вытяжки, необходимо:

Вставить нижнюю часть В и верхнюю часть А трубы (рис.1) в корпус вытяжки, раздвинуть на необходимую высоту и отметить высоту на стене.

Снять верхнюю часть трубы А и на расстоянии 65 мм от обозначенной максимальной высоты трубы приложить симметрично по центру крепежный профиль трубы D, разметить на стене места под монтажные отверстия, просверлить отверстия, вбить колышки E и привинтить крепежный профиль D.

На нижнюю часть телескопической трубы В надеть верхнюю часть А и раздвинуть трубу на определенную ранее высоту.

- При помощи прилагающихся в комплекте болтов F привинтить верхнюю часть трубы A к крепежному профилю D, а нижнюю часть B к корпусу вытяжки.

Подсоединение к электрической сети и проверка работы

Как только подсоединение к электросети будет закончено, убедитесь, что освещение вытяжки и электромотор работают должным образом.

Розетка должна находиться в непосредственной близости от установленной кухонной вытяжки, чтобы в случае необходимости можно было немедленно отключить ее от питающей сети.

ВЫБОР РЕЖИМА РАБОТЫ КУХОННОЙ ВЫТЯЖКИ

Режим отвода воздуха наружу

В режиме отвода воздуха кухонная вытяжка выбрасывает загрязненный кухонный воздух из помещения наружу при посредстве специального воздуховода. Если вытяжка поставляется с угольным фильтром, при данном режиме работы его нужно удалить.

Вытяжка подсоединяется к отверстию для отвода воздуха с помощью гибкого или пластикового шланга диаметром 120 мм, 150 мм и крепежных скоб, которые нужно приобрести в специализирвоанных магазинах. Подсоединение могут выполнять только квалифицированные специалисты.

Режим рециркуляции (поглощение запахов)

В режиме рециркуляции воздух, прогоняемый вентилятором через вытяжку, очищается с применением активного угольного фильтра и затем подается обратно в помещение через боковые прорези на трубе. При данном режиме работы в вытяжке должны быть установлены угольные запахоулавливающие фильтры и рекомендуется установить регулятор выдува воздуха.

Скорость вращения вентилятора

Низкая и средняя скорость вращения используются в нормальных рабочих условиях при небольшой концентрации испарений, а высокую скорость можно включать только при высокой концентарции кухонных испарений, напр., во время жарки или приготовления на гриле.

ОБСЛУЖИВАНИЕ

Панель управления

Работу вытяжки можно контролировать с помощью встроенного переключателя режимов работы:

0 – выключатель работы электромотора,

1 – первая скорость электромотора,

2 – вторая скорость электромотора,

3 – третья скорость электромотора,

- включение / выключение освещения.

Регулирование позволяет выбрать оптимальную скорость вентилятора с учетом потребностей пользователя при минимальном уровне шума.

ОЧИСТКА И КОНСЕРВАЦИЯ

Консервация

Регулярная очистка и консервация гарантируют надежную и продолжительную работу кухонной вытяжки. Особое внимание следует обратить на замену алюминиевых жироулавливающих и угольных фильтров в соответствии с рекомендациями производителей.

Алюминиевые жироулавливающие фильтры

1. Очистка

Алюминиевые жироулавливающие фильтры необходимо очищать каждые два месяца при нормальном использовании вытяжки, их можно промывать в посудомоечной машине или вручную в воде с добавлением мягкого моющего средства или жидкого мыла.

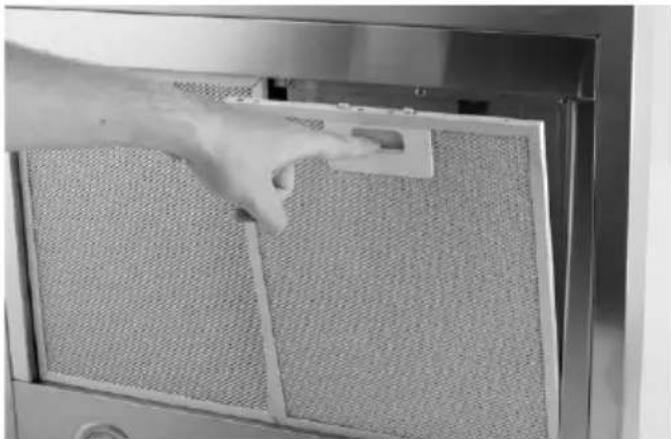

2. Замена

Демонтаж фильтров осуществляется следующим образом:

a) Нажмите на защелку и снимите нижнюю решетку.

b) Извлеките алюминиевый жироу- лавливающий фильтр.

Угольный фильтр (можно приобрести в розничной продаже)

1. Принцип действия

Угольные фильтры применяются исключительно в том случае, если вытяжка не подсоединена к вентиляции.

Фильтры с активным углем поглощают запахи вплоть до полного насыщения. Такой фильтр нельзя ни мыть, ни регенерировать, его необходимо заменять, по крайней мере, один раз в 2 месяца или чаще, по мере загрязнения, если вытяжка работает исключительно интенсивно.

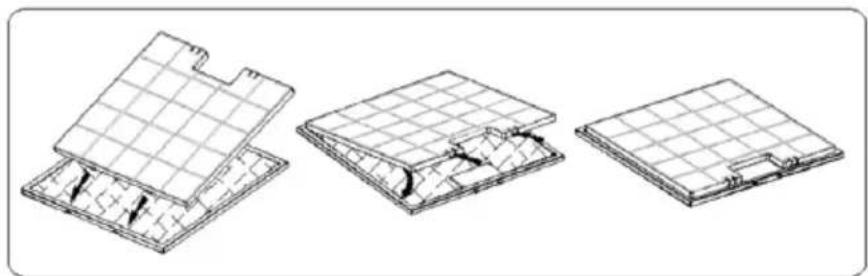

2. Замена

а) Снять алюминиевый жироулавливающий фильтр.

b) Снять угольный фильтр, который находится внутри вытяжки на корпусе электромотора (с обеих сторон). Для этого его следует немного прижать и повернуть.

с) Новый фильтр устанавливается на корпус электромотора в обратном порядке, чем в пкт. b). Чтобы угольный фильтр не выпал, его следует немного прижать и повернуть (зафиксировать).

Система освещения кухонной вытяжки состоит из лампочки мощностью 40 W. Чтобы поменять перегоревшую лампочку, необходимо:

а) Вынуть вилку питающего электропровода из розетки.
b) Снять алюминиевый жироулавдивающий фильтр.
с) Заменить перегоревшую лампочку, используя для этого тряпочку или бумагу.
d) Установить алюминиевый фильтр на свое место в корпусе.

Очистка

При обычной очистке вытяжки запрещается:

• Использовать сильно мокрые тряпочки или мочалки, а также мыть вытяжку под струей воды.
• Использовать для очистки спиртосодержащие средства и растворители, поскольку они вызывают помутнение лакированной поверхности.
• Использовать агрессивные чистящие средства, особенно для чистки поверхностей из нержавеющей стали.
  Использовать жесткие тряпочки и мочалки.

Рекомендуется протирать поверхности слегка влажной тряпочкой, смоченной в теплой воде с нейтральным моющим средством.

ЭКОЛОГИЯ – ЗАБОТА О ОКРУЖАЮЩЕЙ СРЕДЕ

Каждый пользователь может внести свой вклад в охрану окружающей среды. Это не требует особенных усилий. С этой целью:

Картонные упаковки сдавайте в макулатуру. –

Полиэтиленовые мешки (РЕ) выбрасывайте в контейнер, предназначенный для пластика.

Непригодный прибор отдайте в соответствующий пункт по утилизации, т.к. содержащиеся в приборе вредные компоненты могут создавать угрозу для окружающей среды.

Не выбрасывайте прибор вместе с коммунальными отходами!!!

Импортер/изготовитель не несет ответственности за возможный ущерб, причиненный в результате использования пылесоса не по назначению или неправильного обращения с ним.

Импортер/изготовитель сохраняет за собой право на модификацию прибора в любой момент без предварительного уведомления, с целью соблюдения правовых норм, нормативных актов, директив или введения конструкционных изменений, а также по коммерческим, эстетическим и другим причинам.
